Контроль коррозии и надёжность промышленного оборудования

Оценка состояния оборудования как основа решений по эксплуатации

Надёжная эксплуатация промышленного оборудования требует достоверных данных о его фактическом состоянии.

Для руководителя предприятия принципиальны три вопроса:

1. В каком состоянии находится оборудование и где требуется дополнительное обследование?
2. Можно ли получить необходимые данные во время эксплуатации, без остановки технологического процесса?
3. На основании каких результатов планировать обслуживание и ремонт?

Скрытые повреждения и производственные риски

Одна из сложностей — выявление повреждений, скрытых под изоляцией или на внутренней поверхности оборудования. Внешне исправный объект может иметь участки коррозионного износа без заметных признаков в повседневной работе.

Недостаток информации затрудняет планирование: опасное повреждение может остаться без внимания, а объём ремонта приходится определять уже после отказа.

Основные последствия для предприятия:

1. Внеплановые расходы на устранение повреждений.
2. Простой установки и потери выпуска.
3. Риск аварии.

Масштаб проблемы отражает оценка NACE IMPACT 2016 года: мировые затраты, связанные с коррозией, составляли около 2,5 трлн долларов США [1]. Для предприятия важно выявлять опасные изменения до отказа и обосновывать обслуживание фактическим состоянием оборудования.

От задач обследования к требованиям контроля

Обследование должно помочь определить расположение и границы повреждений, оценить их влияние на эксплуатацию, обосновать ремонт или дополнительный контроль. Повторные обследования должны давать возможность отслеживать изменения состояния.

Для этого результаты должны быть достоверными, привязанными к конкретному участку и сопоставимыми во времени. Нормативная база задаёт требования к получению и оценке таких данных. Один из путей её развития — регламентация радиографического контроля коррозии и отложений.

Развитие нормативной базы

Мы инициировали подготовку межгосударственного стандарта на основе ISO 20769-1. Первая редакция проекта посвящена тангенциальному радиографическому контролю труб. Документ ещё не принят и не введён в действие [2].

Тангенциальная радиография позволяет видеть профиль стенки и при соблюдении методики измерять её остаточную толщину. Проект охватывает плёночную и цифровую радиографию и определяет требования к:

• схеме просвечивания и качеству изображения;
• калибровке и измерению толщины;
• оформлению и хранению результатов контроля.

ISO 20769-2 рассматривает контроль через две стенки, API 574 — практику инспекции трубопроводных систем [3, 4]. Эти документы служат дополнительными ориентирами и не заменяют применимые требования к объекту. Текущая инициатива относится к первой части ISO 20769.

Приглашаем предприятия и специалистов к обсуждению проекта: направлять практические задачи, результаты проверок и замечания к требованиям.

Границы точечной толщинометрии

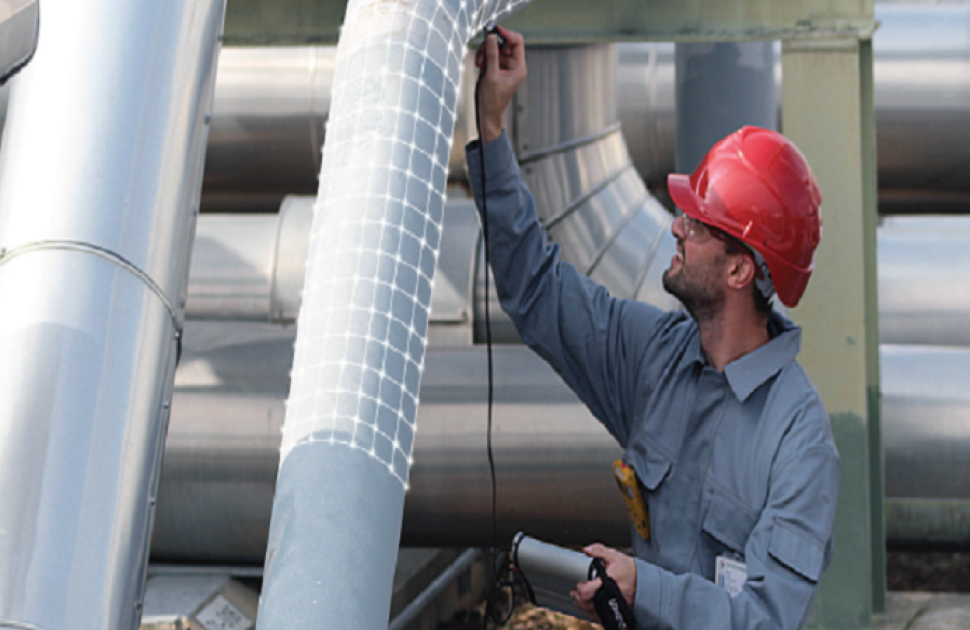

Метод и объём обследования выбирают под конкретную задачу. Ультразвуковая толщинометрия даёт значение толщины в месте замера. При локальной коррозии даже точное измерение не характеризует весь участок: повреждение может находиться рядом.

• Обычный контактный контроль требует доступа к металлу.
• На изолированной трубе требуется локальное вскрытие и последующее восстановление покрытия.
• Между точками замера остаются необследованные зоны; уплотнение сетки повышает трудоёмкость.
• Точечная толщинометрия не даёт общей картины отложений внутри трубы.

Возможности цифровой радиографии

Контроль возможен во время эксплуатации без остановки оборудования — при допустимых условиях и обеспечении радиационной безопасности.

• Визуализация профиля стенок и локальной потери металла в выбранной проекции.
• Визуальная оценка внутреннего контура стенки и признаков её повреждения в выбранной проекции.
• Выявление некоторых видов внутренних отложений.
• Обследование без снятия изоляции, если это допускают условия контроля [2–4].

Применяют рентгеновские аппараты или гамма-источники, включая селен-75 и иридий-192, совместно с запоминающими пластинами либо цифровыми детекторами. Учитывают температуру, содержимое трубы и доступность участка.

От изображения к измерениям

Цифровая радиография дополняет численные результаты изображением обследуемого участка. Специалист видит контуры стенок и расположение особенностей в выбранной проекции, выполняет измерения и сохраняет их вместе со снимком. На рисунках 4 и 5 показаны общий вид трубного узла и пример измерений.

Точность зависит от качества изображения и калибровки. Показанные числа относятся к конкретному примеру и не являются критериями годности. Заключение принимают по совокупности результатов обследования.

Практический результат для предприятия

На схеме точка замера находится рядом с повреждением. Для решения о дальнейшей эксплуатации необходимо определить границы повреждения и степень потери металла, а не ограничиваться одним значением толщины.

Цифровой контроль даёт предприятию:

• возможность обследования без остановки производства при допустимых условиях контроля;
• обоснованный выбор мест вскрытия изоляции и дополнительных замеров;
• данные для планирования объёма и сроков ремонта;
• архив изображений для сравнения состояния участка при повторных обследованиях.

Сопоставление снимков требует сравнимых условий контроля; один снимок не определяет скорость коррозии. Решение о допустимости эксплуатации принимают на основе инженерной оценки.

Практическая цель — своевременно выявлять опасные изменения и планировать вмешательство до отказа.

Развитие нормативной базы закрепляет требования к качеству данных, на которых строятся эти решения.

Источники

1. NACE IMPACT, 2016. AMPP, The Value of a Corrosion Management System. Историческая мировая оценка стоимости коррозии.
2. Проект ГОСТ ISO 20769-1, первая редакция. Международная основа — ISO 20769-1:2018. iso.org/standard/71632.html
3. ISO 20769-2:2018. Радиографический контроль коррозии и отложений в трубах через две стенки.
4. API RP 574. Inspection Practices for Piping System Components. 5-е издание, февраль 2024; дополнение 1, март 2025.
