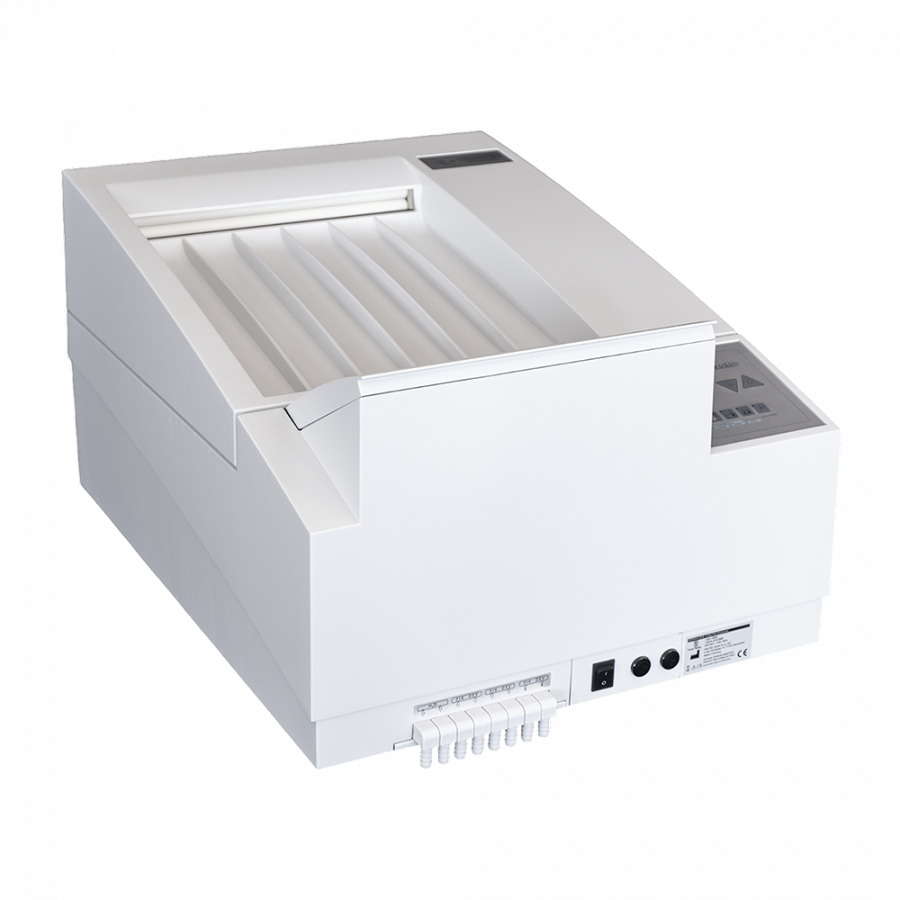

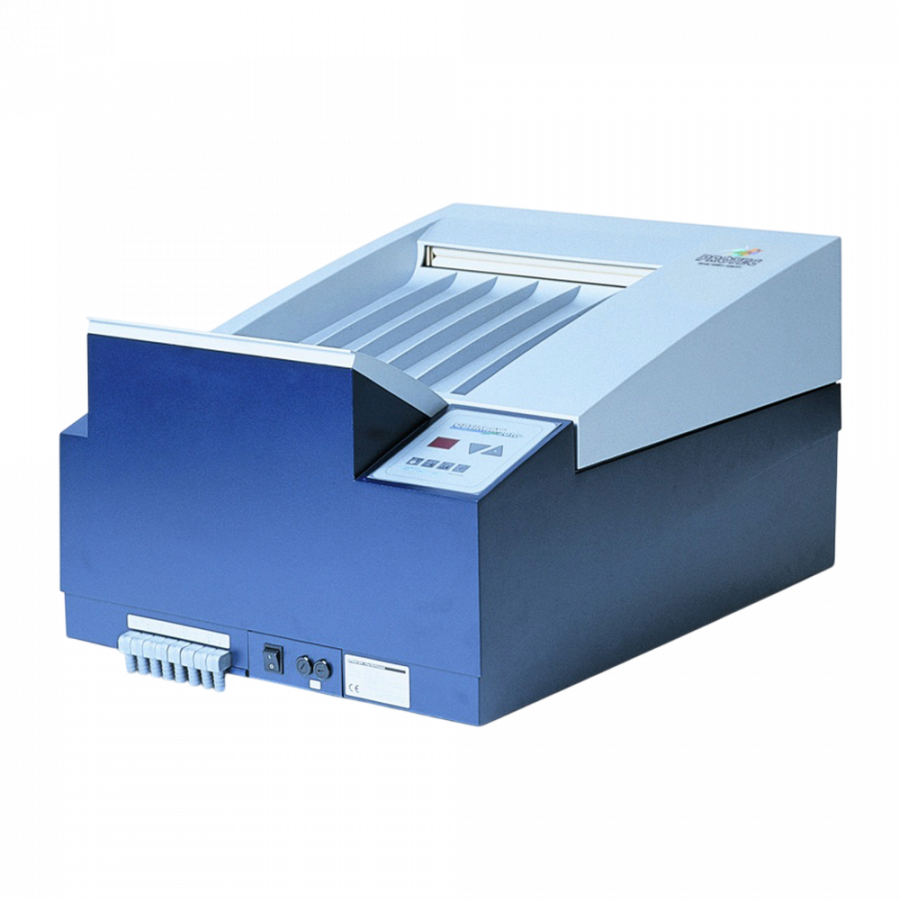

Автоматическая проявочная машина OPTIMAX 2010 NDT
По запросу
Компактная настольная проявочная машина OPTIMAX 2010 NDT с микропроцессорным управлением и автоматическим режимом работы, производительностью до 129 плёнок формата 24×30 см в час (рекомендуемое время проявки 90 сек.), предназначена для фотохимической обработки рентгеновских снимков шириной до 35 см.
Подробности
Компактная настольная проявочная машина OPTIMAX 2010 NDT с микропроцессорным управлением и автоматическим режимом работы, производительностью до 129 плёнок формата 24×30 см в час (рекомендуемое время проявки 90 сек.), предназначена для фотохимической обработки рентгеновских снимков шириной до 35 см.

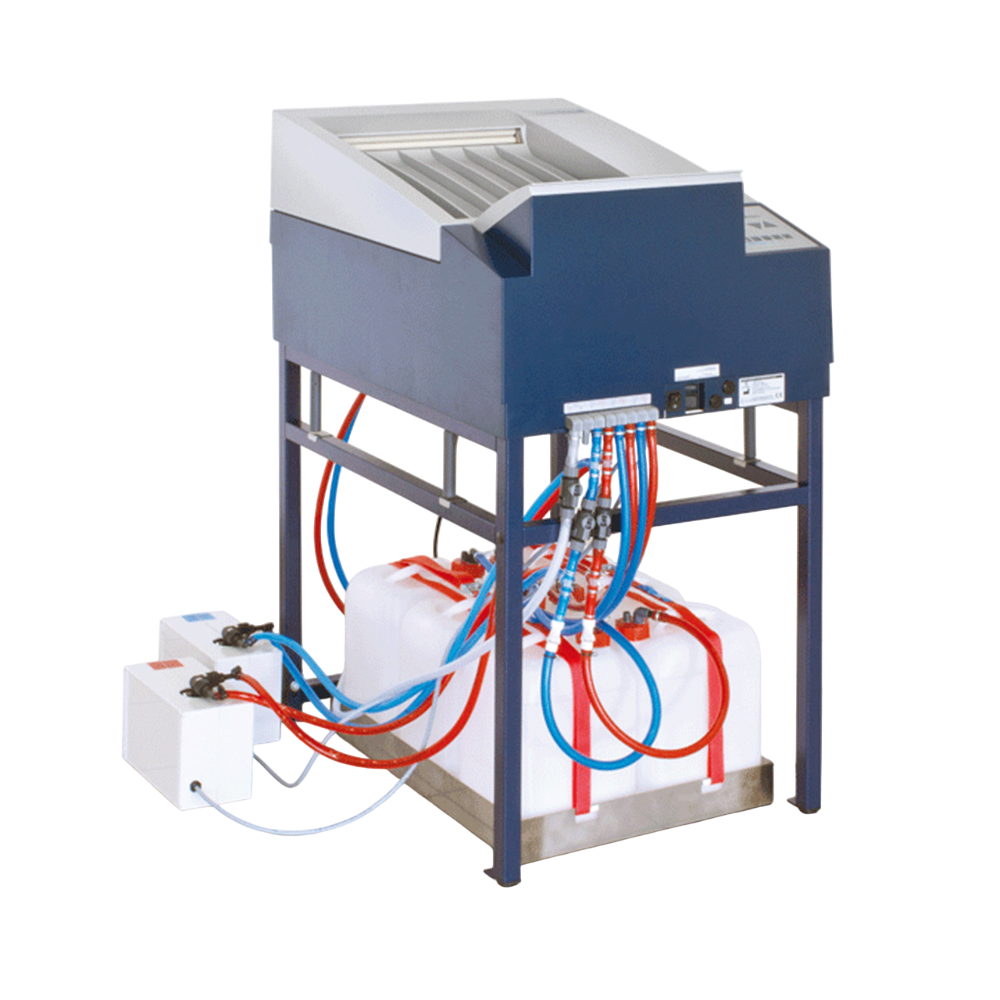

Автоматическая система регистрации плёнок мгновенно активизирует машину при введении плёнки. Плёночные материалы проявляются, фиксируются, промываются и высушиваются. Простое микропроцессорное управление, позволяет регулировать условия обработки в соответствии с используемыми плёнками и химикатами. Обрабатывающие растворы поддерживаются при заданной температуре, циркулируют и автоматически пополняются за счёт специально разработанной интеллектуальной системы насосов. Под устройством установлены контейнеры, необходимые для регенерации химреактивов и использованных химреактивов, а также канистры, используемые для дренажа химреактивов, которые могут быть закачаны обратно в устройство после перемещения машины. Возможно дополнительное подключение устройства выдачи плёнки, монтируемое на задней панели, благодаря которому обеспечивается прямой доступ к проявленной плёнке из помещения с дневным освещением.
Проявочная машина OPTIMAX 2010 NDT имеет встроенный жидкокристаллический дисплей, с помощью которого оператор может настраивать нужные параметры: скорость прохождения плёнки, время проявки (от 1,5 до 10 минут), температуру проявителя (от +28°С до +37°C), температуру сушки плёнки (до +70°C).

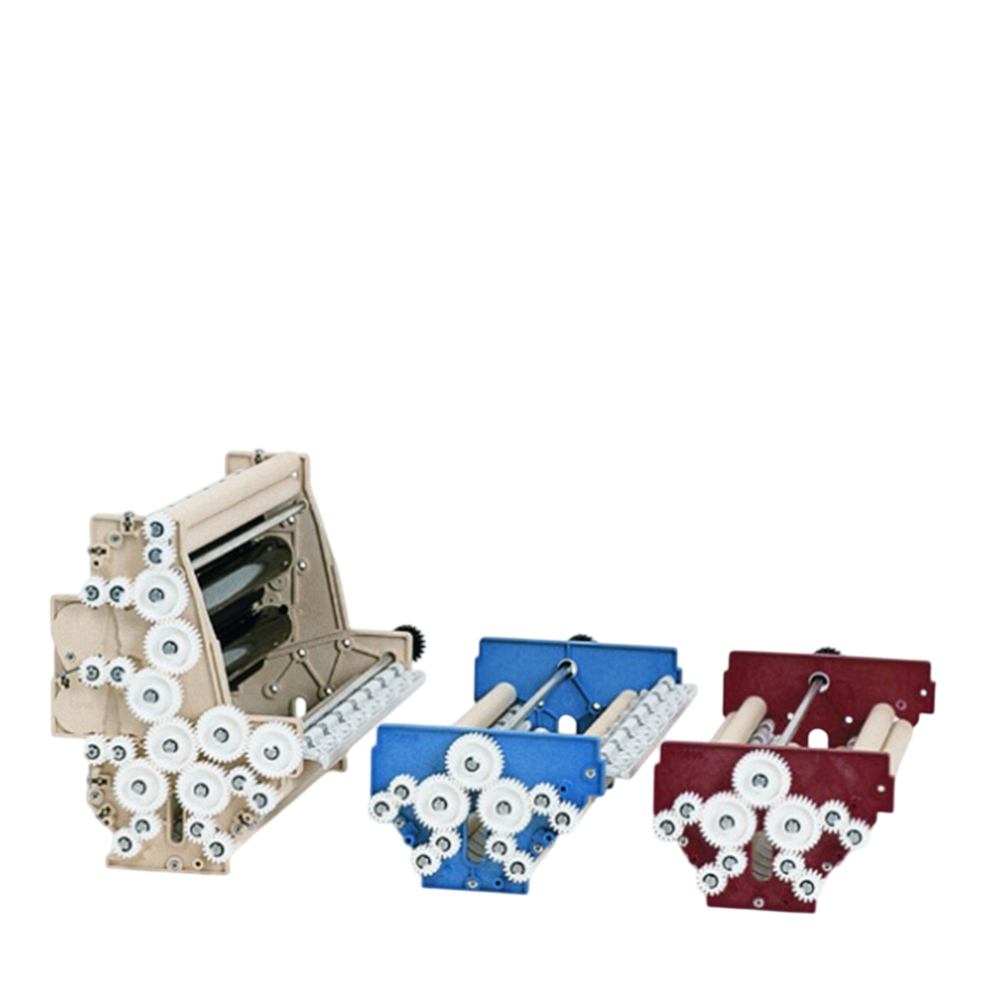

После включения машины в сеть ванна с проявителем и фиксажем нагревается до установленной температуры ванны. После этого машина готова к работе и автоматически запускается при введении плёнки. После того, как погаснет индикатор «Устройство занято», можно вводить следующую плёнку или несколько плёнок, расположенных рядом друг с другом. Экспонированная плёнка последовательно проходит через различные зоны: проявитель – фиксаж – промывка – сушка. По окончании протяжки плёнки машина автоматически переключается в режим ожидания. Для возобновления работы достаточно вставить следующую плёнку в лоток подачи. Во время подачи следующего листа плёнки нужно обращать внимание на показатель температуры: если он будет слишком высоким или же, напротив, низким, подача плёнки в лоток будет невозможна.
Автоматическая проявочная машина OPTIMAX 2010 NDT используется на участках радиографического неразрушающего контроля, где требуется быстрый и достоверный результат в сочетании с хорошим качеством проявленных плёнок. Простой монтаж, интуитивно понятное управление, компактность и конструктивные особенности машины делают её незаменимой для работы в условиях ограниченного пространства и мобильных лабораториях.
Защитная функция, предотвращающая кристаллизацию в роликах, запускающаяся каждые 20 минут и работающая на протяжении 20 секунд за счёт активации систем протяжки, вентилирования, прогрева и сушки, а также подачи воды. Эта функция не отключается.
Защитная функция, предотвращающая окисление проявочного раствора, запускающаяся за счёт активации циклов пополнения каждые 60 минут. Данную функцию можно отключить.
Возможность обработки высокочувствительных плёнок.
Максимальная ширина обрабатываемой плёнки составляет 35 см.

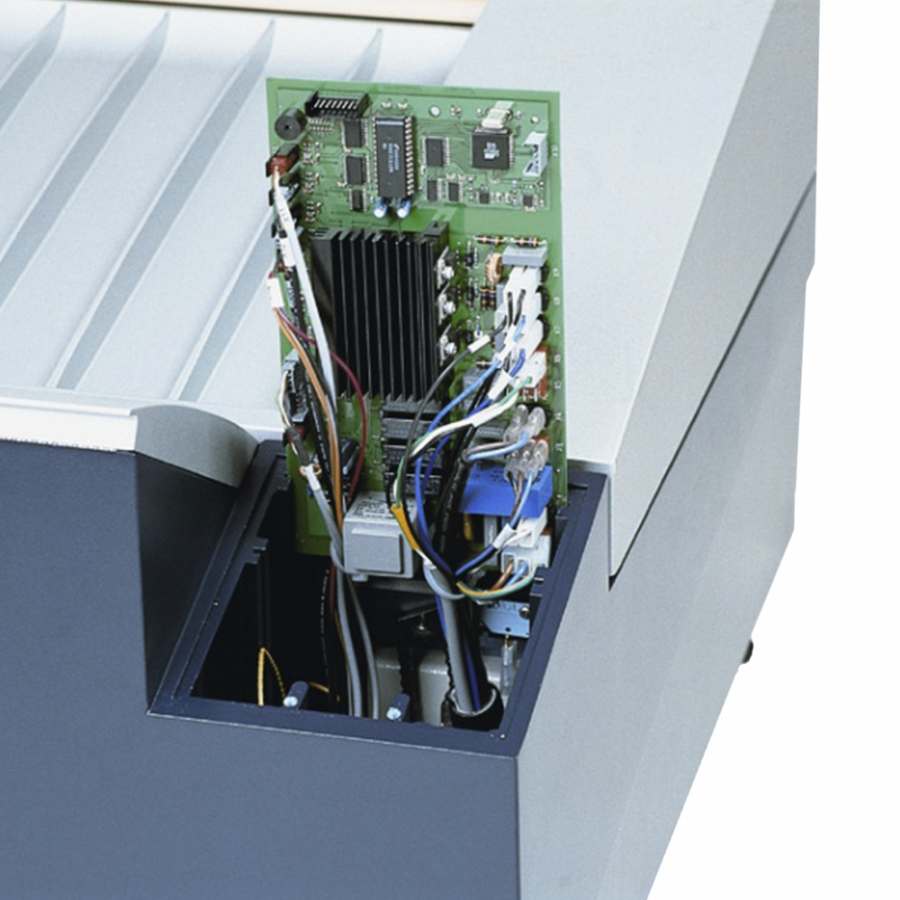

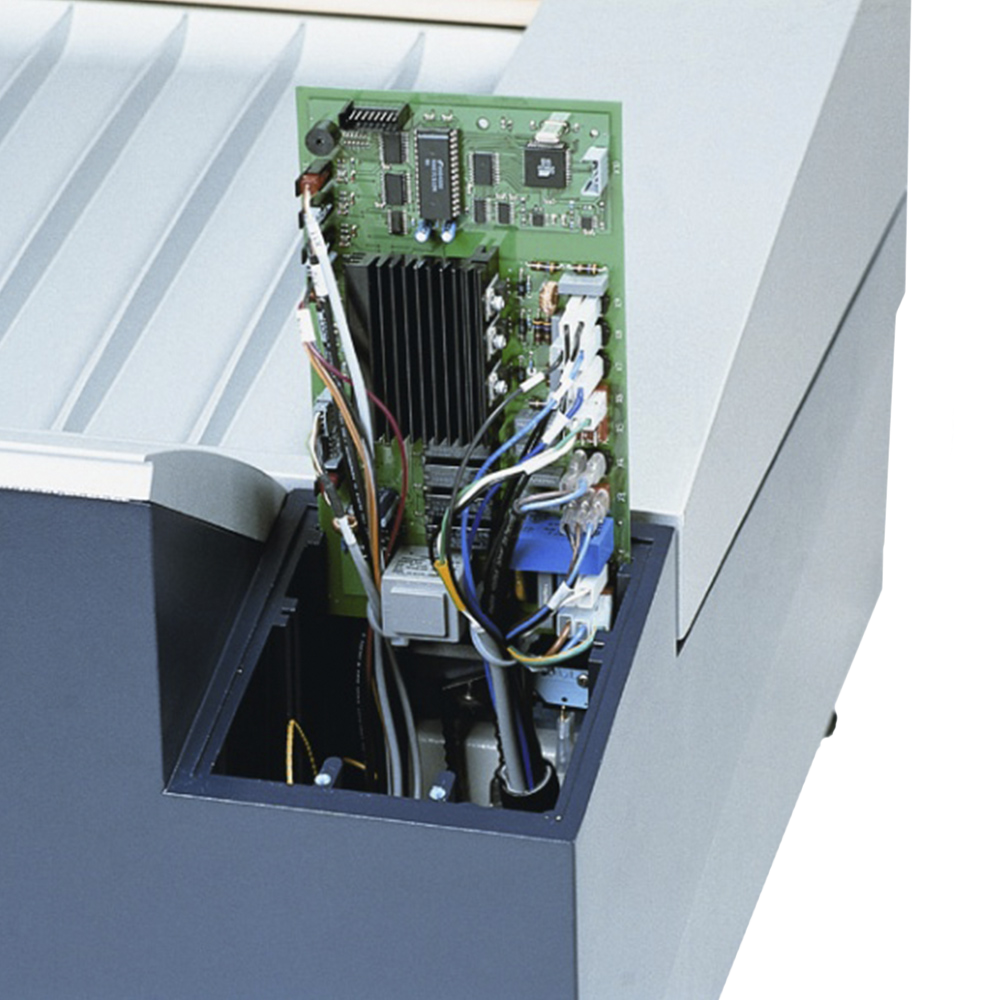

Встроенная контрольная панель, при помощи которой настраивается время обработки, температура и скорость регенерации реактивов.
Встроенный детектор плёнки с двумя микросенсорами.
Индивидуально настроенная система регенерации.
Автоматический режим поддержки температуры растворов.
Простота использования и интуитивно понятный интерфейс.

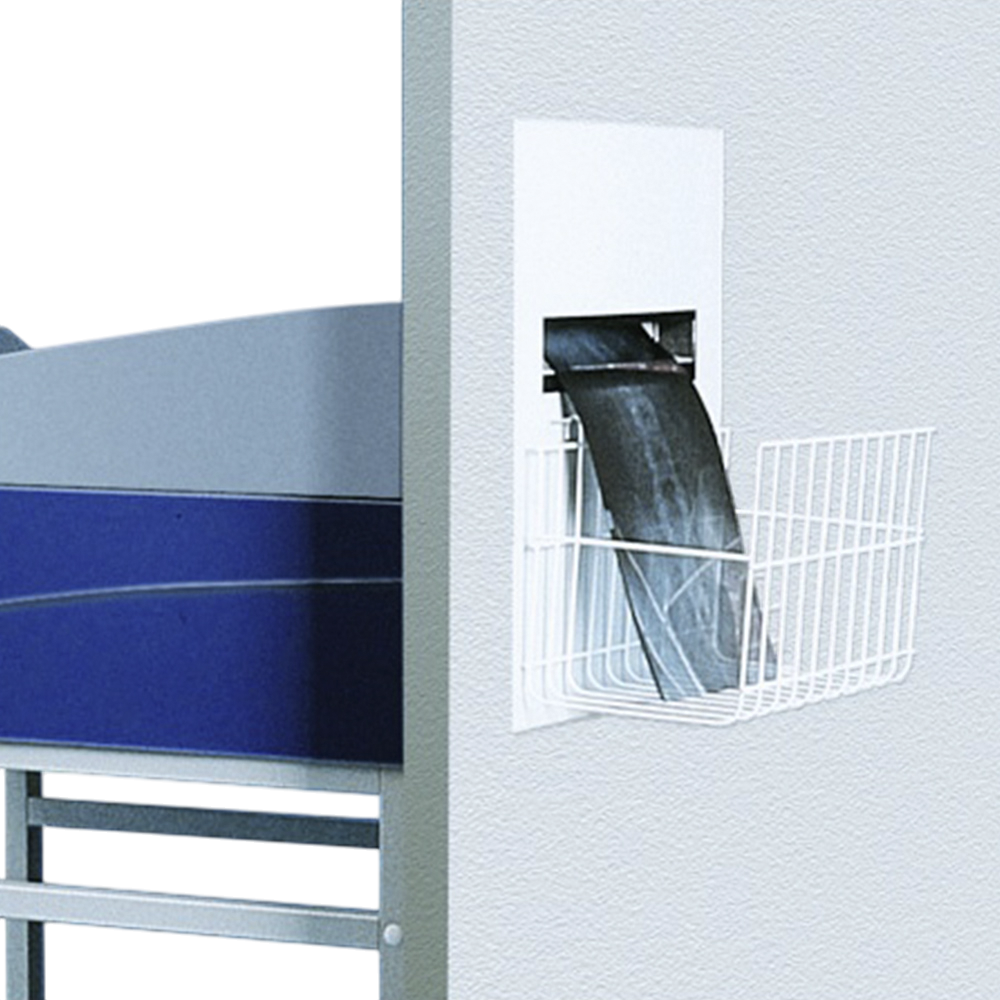

Опционально может быть установлен выход плёнки, позволяющий получать проявленную плёнку в условиях дневного освещения.
Простой монтаж за счёт встроенных уровней и регулируемого подрамника.
Конструктивные особенности машины делают её незаменимой для работы в условиях ограниченного пространства и мобильных лабораториях.
Автоматическая проявочная машина OPTIMAX 2010 NDT
Два резервуара для хранения растворов
Шланги для подачи воды
Набор запчастей
Техническая документация (руководство по эксплуатации, паспорт и др.).
Загрузчик плёнки на свету
Стол-подставка
Машина-смеситель для подготовки проявителя и фиксажа из порошка или жидкого концентрата.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Автоматическая система регистрации плёнок мгновенно активизирует машину при введении плёнки. Плёночные материалы проявляются, фиксируются, промываются и высушиваются. Простое микропроцессорное управление, позволяет регулировать условия обработки в соответствии с используемыми плёнками и химикатами. Обрабатывающие растворы поддерживаются при заданной температуре, циркулируют и автоматически пополняются за счёт специально разработанной интеллектуальной системы насосов. Под устройством установлены контейнеры, необходимые для регенерации химреактивов и использованных химреактивов, а также канистры, используемые для дренажа химреактивов, которые могут быть закачаны обратно в устройство после перемещения машины. Возможно дополнительное подключение устройства выдачи плёнки, монтируемое на задней панели, благодаря которому обеспечивается прямой доступ к проявленной плёнке из помещения с дневным освещением.
Проявочная машина OPTIMAX 2010 NDT имеет встроенный жидкокристаллический дисплей, с помощью которого оператор может настраивать нужные параметры: скорость прохождения плёнки, время проявки (от 1,5 до 10 минут), температуру проявителя (от +28°С до +37°C), температуру сушки плёнки (до +70°C).
После включения машины в сеть ванна с проявителем и фиксажем нагревается до установленной температуры ванны. После этого машина готова к работе и автоматически запускается при введении плёнки. После того, как погаснет индикатор «Устройство занято», можно вводить следующую плёнку или несколько плёнок, расположенных рядом друг с другом. Экспонированная плёнка последовательно проходит через различные зоны: проявитель – фиксаж – промывка – сушка. По окончании протяжки плёнки машина автоматически переключается в режим ожидания. Для возобновления работы достаточно вставить следующую плёнку в лоток подачи. Во время подачи следующего листа плёнки нужно обращать внимание на показатель температуры: если он будет слишком высоким или же, напротив, низким, подача плёнки в лоток будет невозможна.
Автоматическая проявочная машина OPTIMAX 2010 NDT используется на участках радиографического неразрушающего контроля, где требуется быстрый и достоверный результат в сочетании с хорошим качеством проявленных плёнок. Простой монтаж, интуитивно понятное управление, компактность и конструктивные особенности машины делают её незаменимой для работы в условиях ограниченного пространства и мобильных лабораториях.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу)
Дополнительная информация
Масса, кг
35 (без растворов), 50 (с растворами)
Габариты (Д×Ш×В), мм
420×590×770
Страна производства
Германия
Технические характеристики
| Характеристика | Значение |
| OPTIMAX 2010 NDT | |
| Подача плёнки | непрерывная роликовая |
| Типы обрабатываемых плёнок | листовые, рулонные |
|
Размеры плёнки, см: минимальный максимальная ширина |
10×10 35 |
| Время обработки, мин. | 1,5 – 10 |
|
Производительность, плёнок/час: 10×10 13×18 24×30 35×43 |
126 – 840 66 – 448 19 – 129 11 - 75 |
| Скорость прокрутки, см/мин. | 28 - 56 |
|
Объём резервуаров, л: проявитель фиксаж вода |
5 5 5 |
| Температура проявителя, °C | +28~+37 |
| Температура фиксажа | настраивается системой в соответствии с температурой проявителя |
| Температура высушивания, °C | регулируемая, до +70 |
| Давление воды, бар | 2 - 10 |
|
Соединение с водопроводом: допустимая температура воды, °C диаметр соединения, " |
+5~+30 ¾ |
|
Потребление воды, л/мин.: режим обработки режим экономии |
1,9 1,5 |
| Минимальный диаметр слива, см | 5 |
| Слив, л/мин. | 7 |
| Детектор плёнки | 2 микросенсора |
| Норма регенерации, мл/м2 | 150 - 1485 |
| Время регенерации, сек. | 10 - 99 |
| Функция антиокисления | каждые 60 мин. с возможностью отключения |
| Функция антикристаллизации | каждые 20 мин. |
| Габаритные размеры (В×Ш×Д), мм | 420×590×770 |
| Занимаемая площадь, м2 | 0,45 |
|
Масса, кг: без растворов с растворами |
35 50 |
|
Параметры электропитания: напряжение, В ток, А частота, Гц |
220 - 240 8,8 50~60 |
|
Потребляемая мощность, кВт: режим обработки режим ожидания |
1,4 0,12 |
| Теплоотдача в процессе обработки, кДж/сек. | ≈1,4 |
| Уровень шума, дБ(А) | до 58 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % |
+18~+40 до 80 |
Производительность, плёнок/час
| Размер плёнки, см | Время обработки, мин. | ||||
| 1,5 | 3 | 5 | 8 | 10 | |
| 10×10 | 840 | 420 | 252 | 159 | 126 |
| 13×18 | 448 | 224 | 134 | 82 | 66 |
| 24×30 | 129 | 65 | 39 | 23 | 19 |
| 35×43 | 75 | 37 | 22 | 13 | 11 |
Соотношение времени обработки и проявки
| Время обработки, мин. | Время проявки, сек. | Скорость прокрутки, см/мин. |
| 1,5 | 25 | 56 |
| 1,7 | 28 | 49 |
| 2,0 | 33 | 42 |
| 2,3 | 38 | 37 |
| 2,5 | 41 | 34 |
| 2,7 | 44 | 31 |
| 3,0 | 49 | 28 |
Соотношение времени обработки и температуры проявителя
| Время обработки (полный цикл), мин. | Температура проявителя, ºС |
| 1,5 | +33~+35 |
| 2,0 | +32~+34 |
| 2,3 | +31~+33 |
| 2,5 | +31~+33 |
| 3,0 | +30~+32 |
Соотношение времени обработки и мощности сушилки
| Время обработки (полный цикл), мин. | Мощность сушилки, % |
| 1,5 | 85~99 |
| 2,0 | 75~95 |
| 2,3 | 65~85 |
| 2,5 | 55~75 |
| 3,0 | 45~65 |
Соотношение времени и нормы регенерации
| Норма регенерации, мл/м2 | Время регенерации, сек. | Норма регенерации, мл на цикл |
| 150 | 10 | 37,5 |
| 300 | 20 | 75 |
| 450 | 30 | 112,5 |
| 600 | 40 | 150 |
| 750 | 50 | 187,5 |
| 900 | 60 | 225 |
| 1050 | 70 | 262,5 |
| 1200 | 80 | 300 |
| 1350 | 90 | 337,5 |
| 1485 | 99 | 371,3 |
