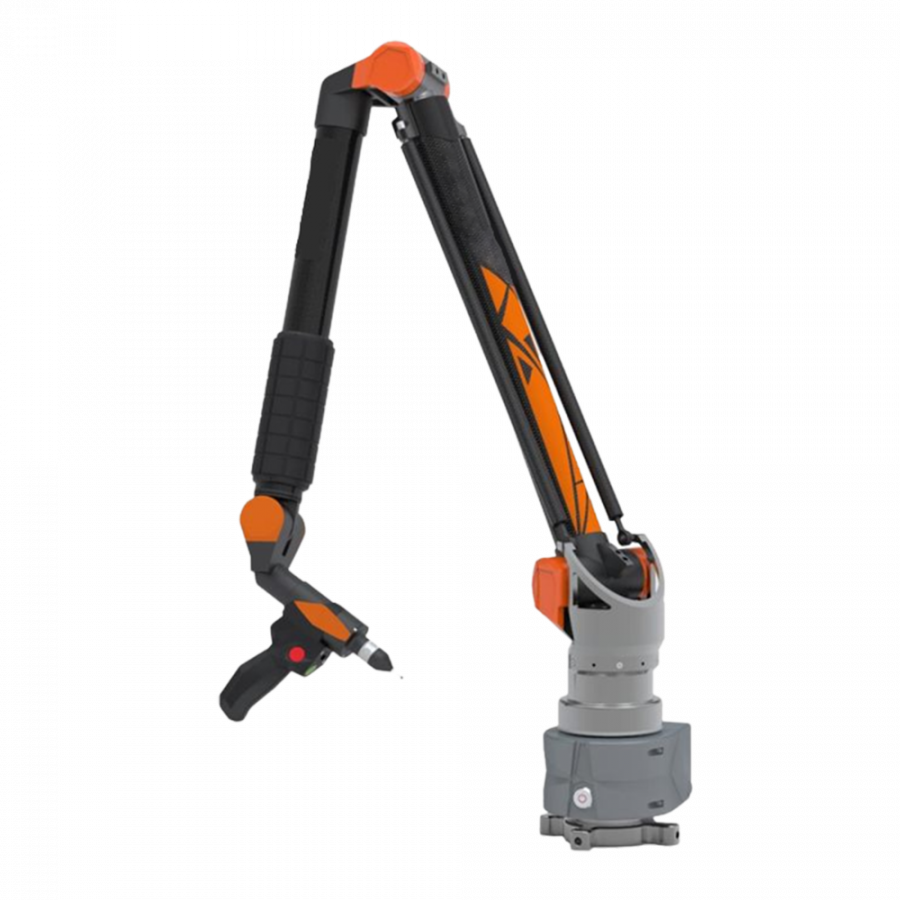

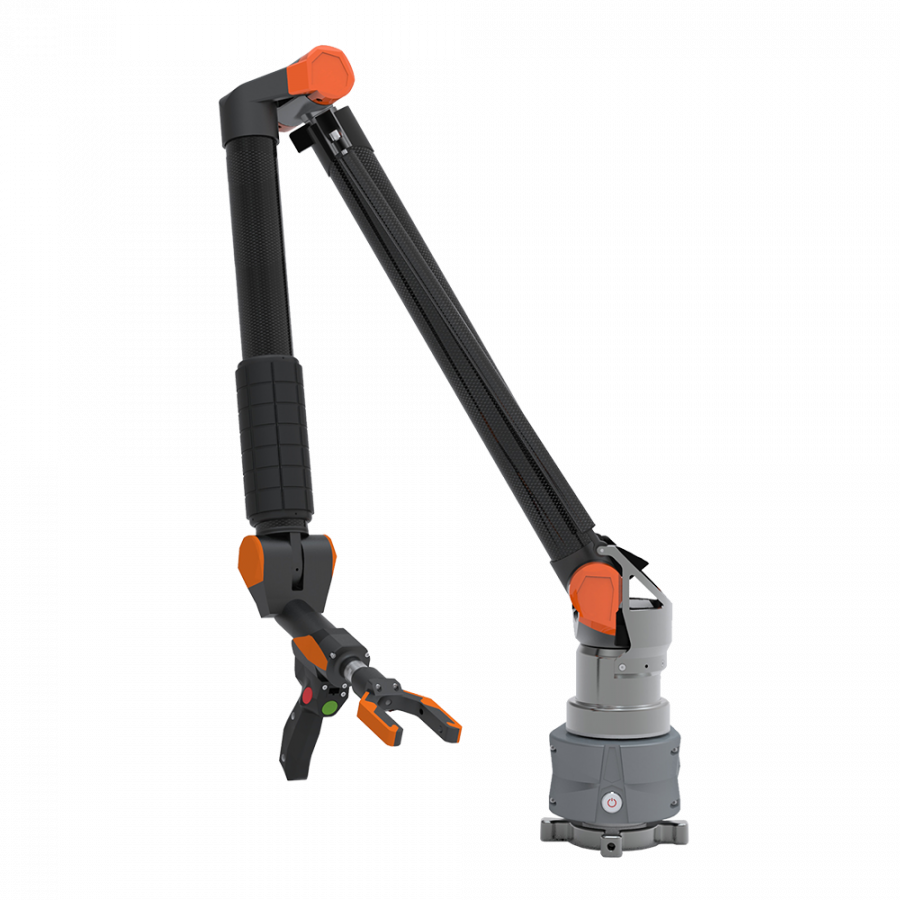

Измерительная рука Мастер ЭВА 7
По запросу
Мастер ЭВА 7 – это многофункциональная портативная координатно-измерительная машина типа «рука», позволяющая производить измерения как контактным (с помощью контактных щупов), так и бесконтактным (с помощью лазерных сканеров) способами.
Подробности
Мастер ЭВА 7 – это многофункциональная портативная координатно-измерительная машина типа «рука», позволяющая производить измерения как контактным (с помощью контактных щупов), так и бесконтактным (с помощью лазерных сканеров) способами. Состоит из вертикальной колонны, вращающейся вокруг сустава 1, соединенной со второй секцией, которая движется вертикально вокруг сустава 2, а затем соединенной с третьей секцией, вращающейся продольно вокруг сустава 3 и ортогонально вокруг сустава 4. На третьей секции зонд может вращаться вокруг сустава 5 и сустава 7 на 7-осевой руке.
КИМ Мастер ЭВА 7 изготавливаются в 10 типоразмерах: 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 6.0, 7.0, 9.0. Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений. Измерение осуществляется в ручном режиме. В сравнении с КИМ Мастер ЭВА 6 имеет более удобную эргономическую рукоять, что позволяет более удобно и комфортно производить измерения. Мастер ЭВА 7 можно доукомплектовать различными аксессуарами из более чем 100 различных стилусов щупов, включая прямые и угловые щупы, контактные и инфракрасные.

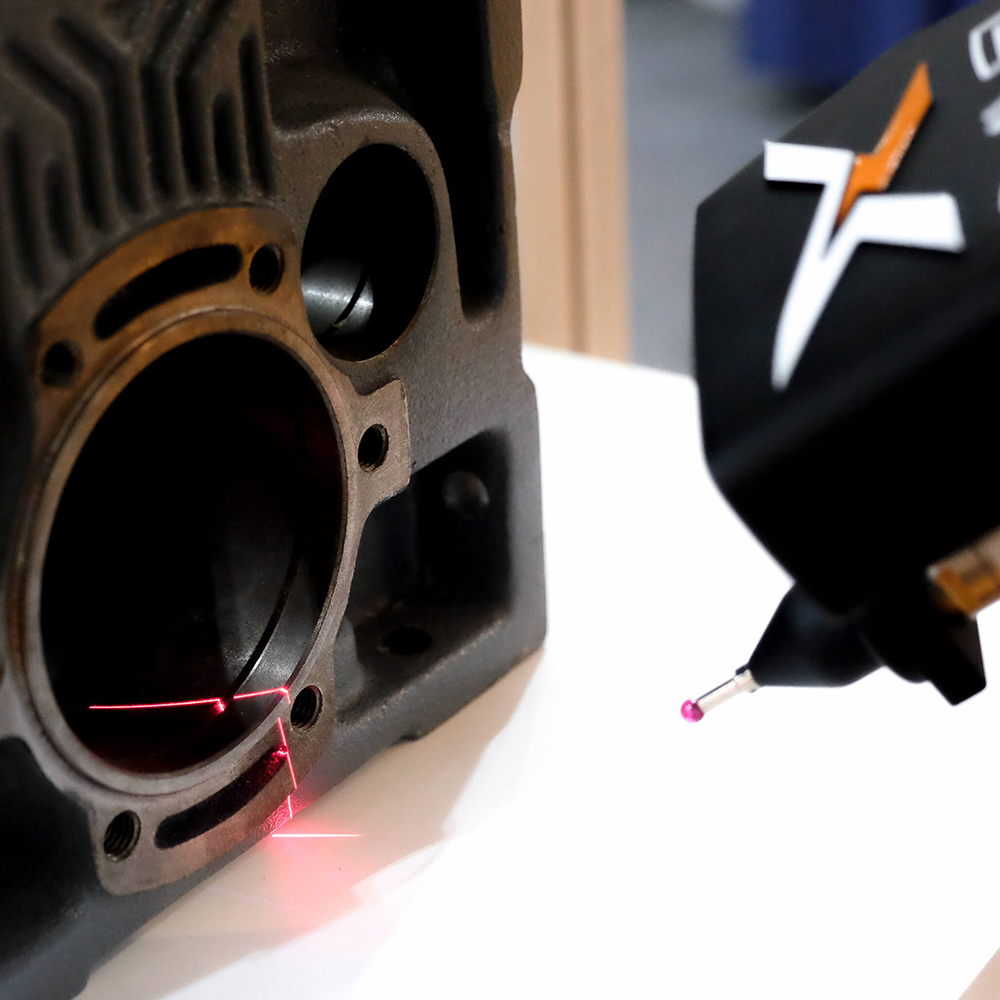

В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры ЭВАСКАН и ТЮБОСКАН для бесконтактных измерений. При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

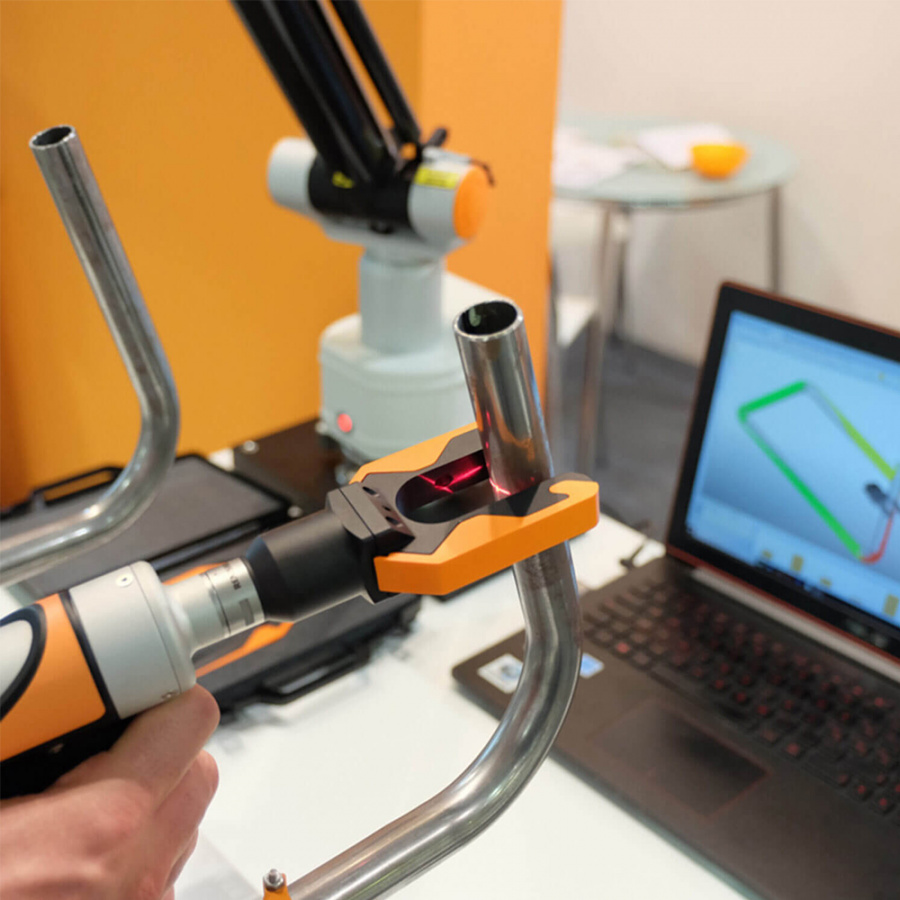

Лазерные сканеры ЭВАСКАН выпускаются в пяти вариантах: ЭВАСКАН 50, ЭВАСКАН 80, ЭВАСКАН 100, ЭВАСКАН 160, ЭВАСКАН 200, отличающихся шириной сканирования и погрешностью измерений. Лазерные сканеры ТЮБОСКАН предназначены для измерения деталей и выпускаются в трёх вариантах: ТЮБОСКАН 80, ТЮБОСКАН 150, ТЮБОСКАН 200, отличающихся диапазоном поперечных сечений измеряемых деталей и погрешностью измерений.
Координатно-измерительные машины (измерительные руки) серии Мастер ЭВА внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 89964-23.
В качестве измерительных головок используются как головки с набором контактных щупов разной длины и диаметра шарика, так и лазерные сканеры ЭВАСКАН и ТЮБОСКАН для бесконтактных измерений.
В сравнении с КИМ Мастер ЭВА 6 имеет более удобную эргономическую рукоять, что позволяет более удобно и комфортно производить измерения.
Можно доукомплектовать различными аксессуарами из более чем 100 различных стилусов щупов, включая прямые и угловые щупы, контактные и инфракрасные.
Высокоточные энкодеры изготовлены из титана и других композитных материалов, что придаёт системе точность и надёжность.

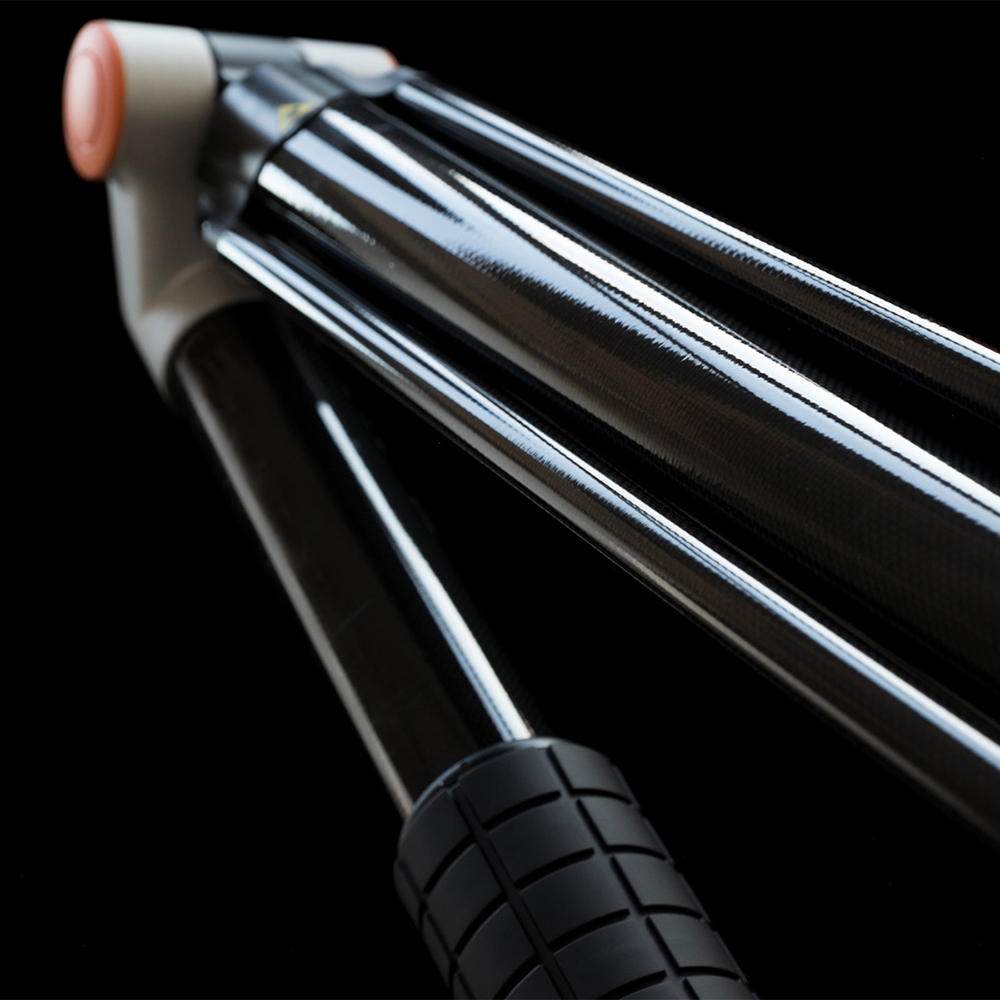

Корпус и направляющие выполнены из углеродного волокна что придаёт оборудованию высокую прочность, надёжность и лёгкость.
Могут использоваться в качестве автономного метрологического оборудования для трёхмерного контроля, оцифровки или обратного проектирования. Соответствуют стандарту ISO 10360-12:2016.
Оснащены системой автоматической температурной компенсации.
Измерительный диапазон достигает 9 метров, что делает их идеальным инструментом для контроля качества крупногабаритных изделий в сложных производственных условиях.
Совместимы с измерительными системами производства компании Renishaw, что обеспечивает быструю и эффективную замену, доукомплектацию и настройку оборудования, значительно упрощая процесс интеграции и обслуживания в производственной среде.
Имеют универсальное крепление для 6 типов датчиков (жёсткий датчик, сенсорный датчик, оптический датчик, лазерная вилка для контроля труб, лазерные сканеры и сканер структурированного света), которые можно легко снимать и переустанавливать по желанию, не требуя длительных процессов повторной калибровки благодаря кронштейну на основе системы крепления.
Запатентованная система SFC (ССП - симметричный силовой противовес) представляет собой первую полностью эргономичную систему противовеса, обеспечивающую лёгкое использование руки как в течение короткого, так и длительного времени.
Имеют стандартное быстросъёмное крепление (3 ½ дюйма), что позволяет использовать их на переносных штативах или на магнитной основе с мобильной опорой.
Оснащены беспроводной связью (Bluetooth или wi-fi) и литий-ионным аккумулятором, обеспечивающим 22 часа работы с контактным щупом и 12 часов с лазерными сканерами.
Способны работать в разных производственных средах и условиях, включая ограниченные пространства или экстремальные температуры (от 0 до +50 °С), обеспечивая надёжность и точность измерений.
Координатно-измерительная машина Мастер ЭВА 7
1 зонд с рубиновым наконечником Renishaw диаметром 2, 3, 4, 6 и 8 мм (на выбор)
Сфера для калибровки диаметром 20 мм на магнитном основании
Встроенный литий-ионный аккумулятор
Быстросъёмное крепление со стандартной резьбой 3 ½ дюйма
Датчик температуры для автоматической компенсации
Кабель питания
USB-кабель
Алюминиевое основание
Кейс с ключами для замены зондов, инструментом для крепления, USB-накопителем с программным обеспечением
Программное обеспечение ЭВАсофт
Жёсткий кейс для транспортировки
Персональный компьютер
Компьютерная мышь
Техническая документация (руководство по эксплуатации, паспорт и др.).
Лазерный сканер ЭВАСКАН (на выбор)
Лазерный сканер ТЮБОСКАН (на выбор)
Штатив с возможностью регулировки высоты
Магнитное крепление (основание)
Зонд с рубиновым наконечником Renishaw диаметром 2, 3, 4, 6 и 8 мм (на выбор)
Принтер
Программное обеспечение (PolyWorks, Axel 7, Metrolog, Geomagic Design X, Verisurf, Rational DMIS, SpatialAnalyzer).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
КИМ Мастер ЭВА 7 изготавливаются в 10 типоразмерах: 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 6.0, 7.0, 9.0. Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений. Измерение осуществляется в ручном режиме. В сравнении с КИМ Мастер ЭВА 6 имеет более удобную эргономическую рукоять, что позволяет более удобно и комфортно производить измерения. Мастер ЭВА 7 можно доукомплектовать различными аксессуарами из более чем 100 различных стилусов щупов, включая прямые и угловые щупы, контактные и инфракрасные.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры ЭВАСКАН и ТЮБОСКАН для бесконтактных измерений. При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

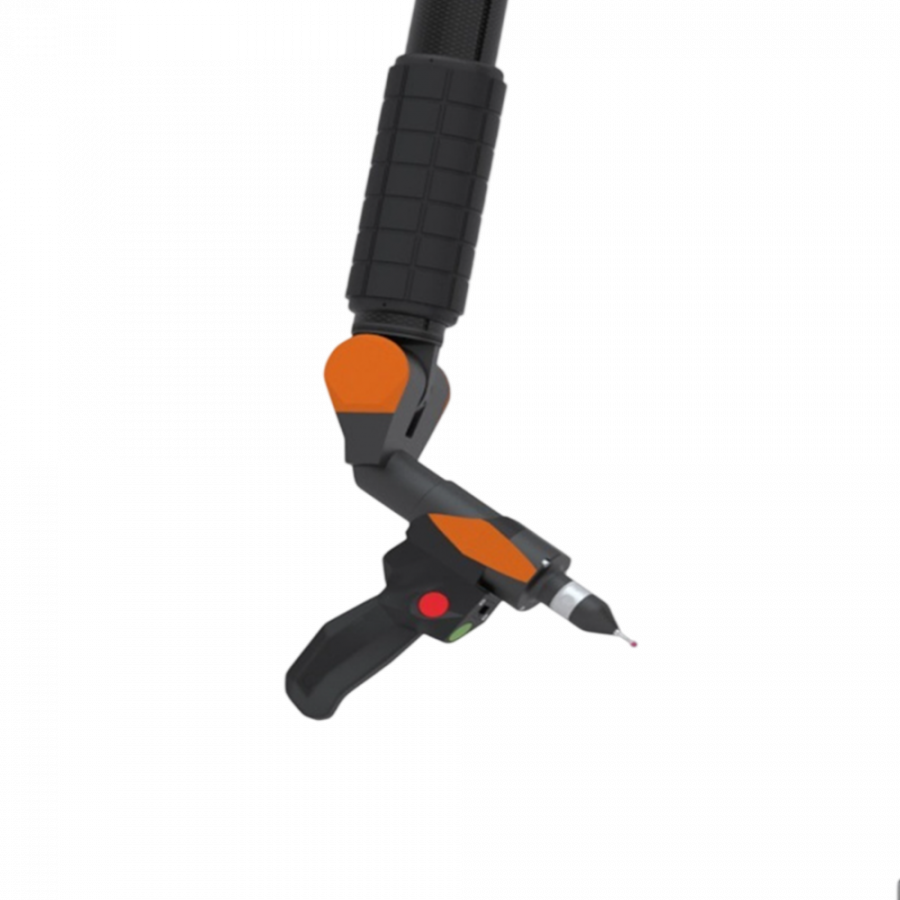

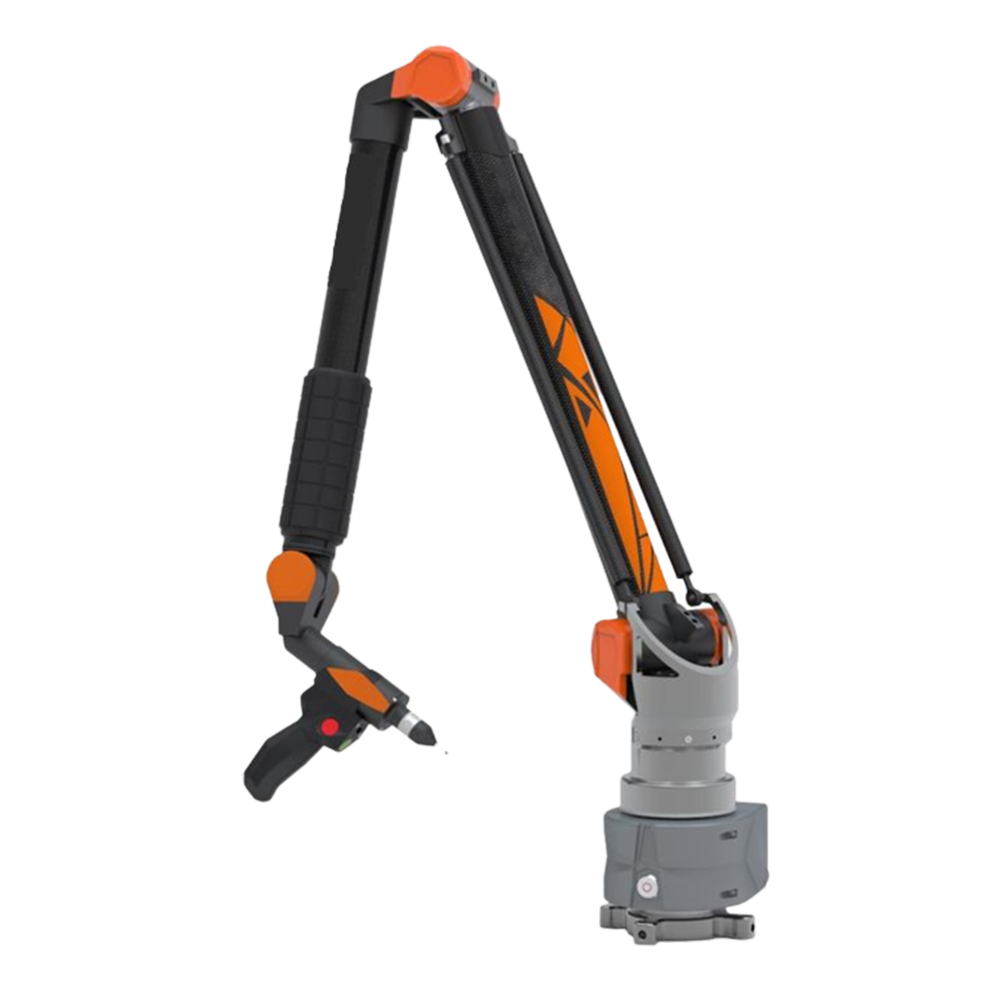

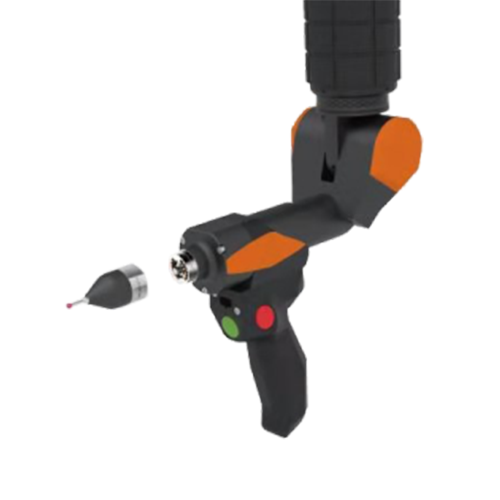

Мастер ЭВА 7 с контактным щупом

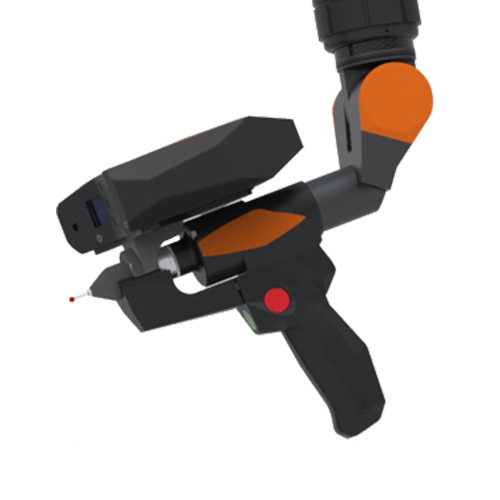

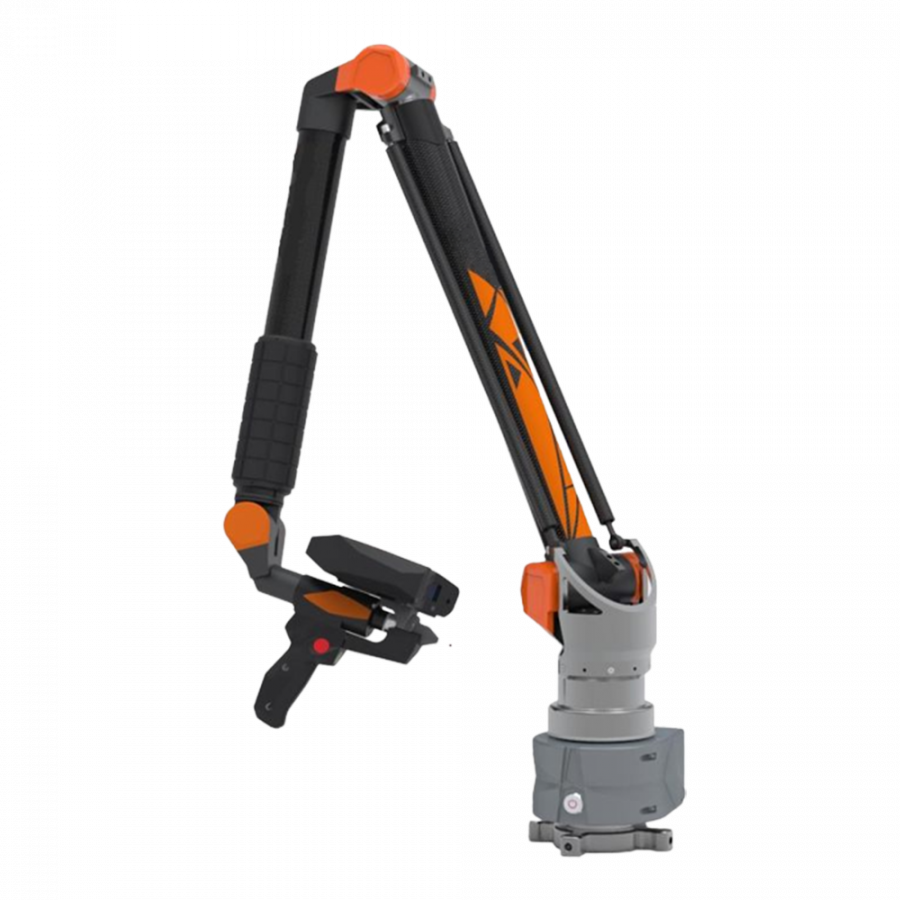

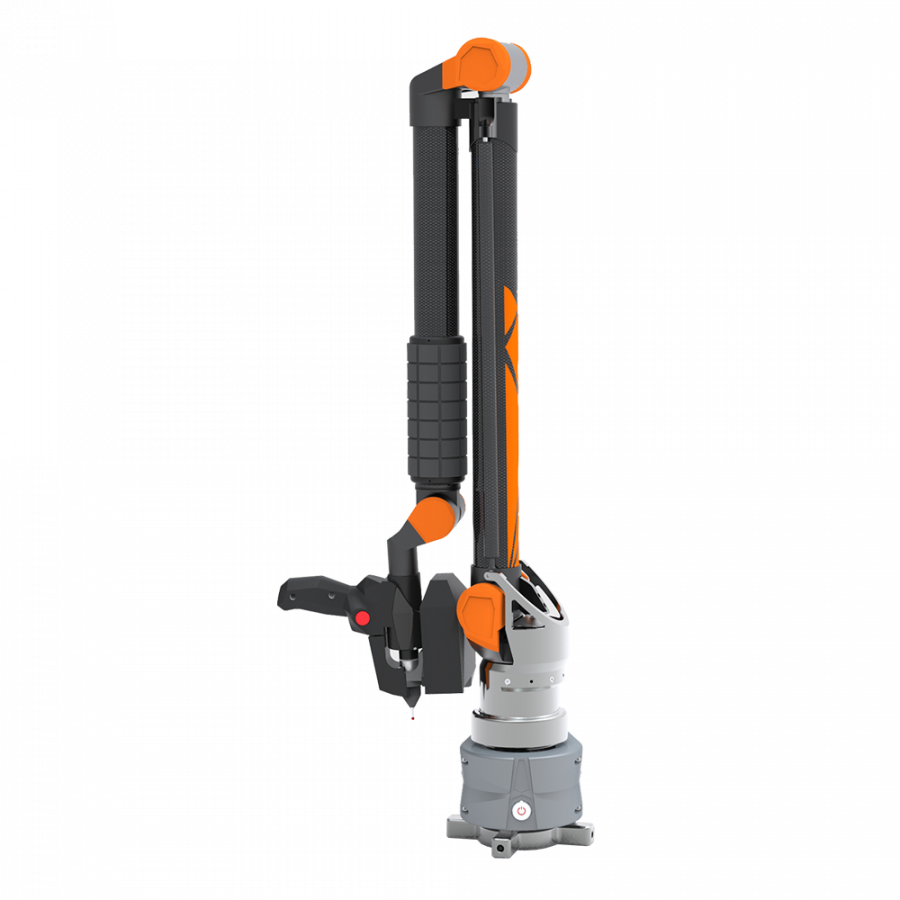

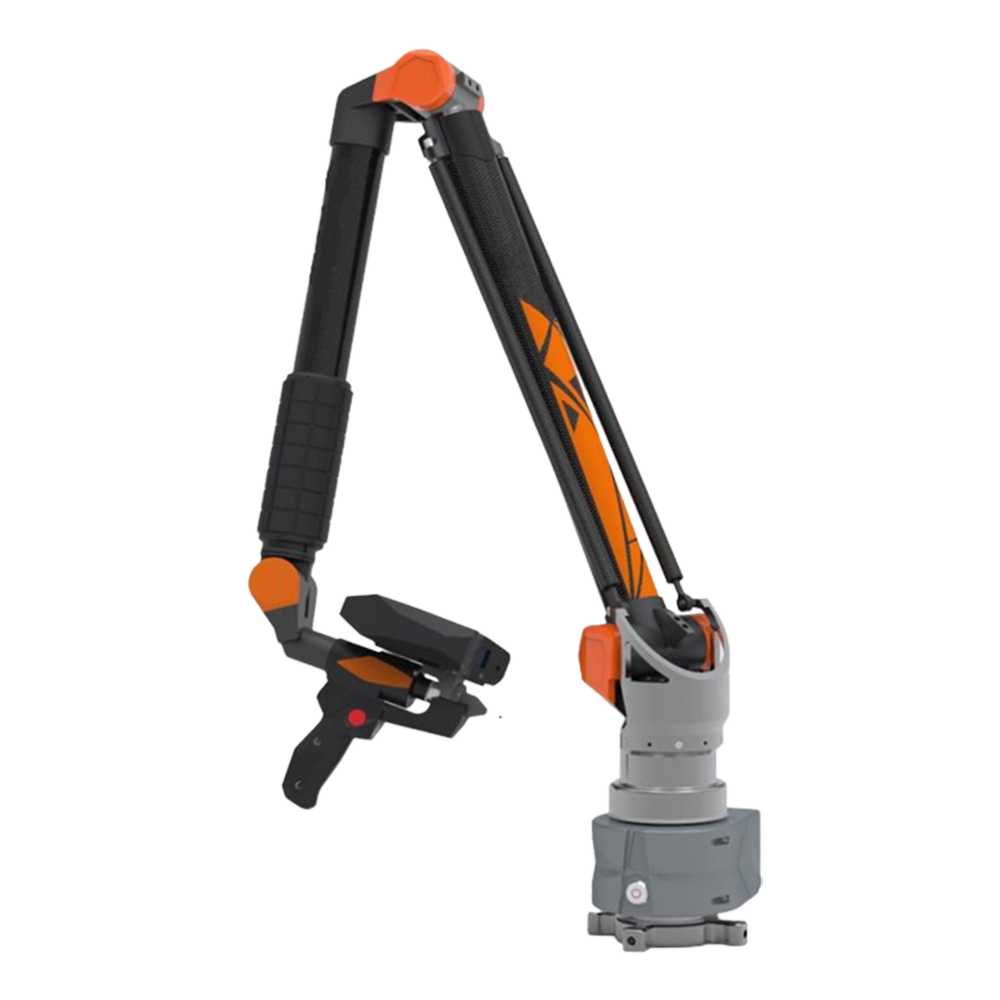

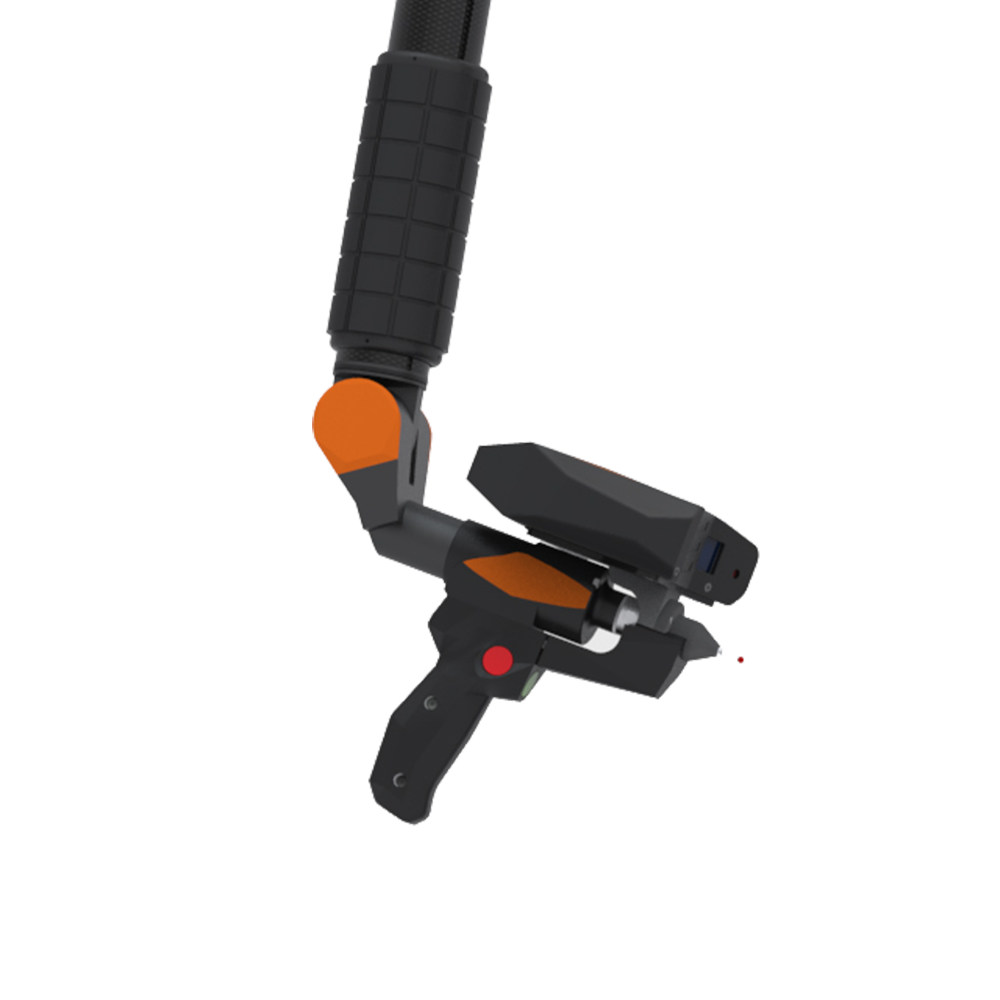

Мастер ЭВА 7 со сканером ЭВАСКАН

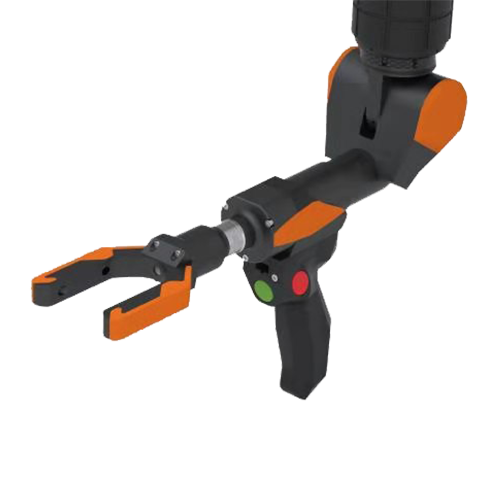

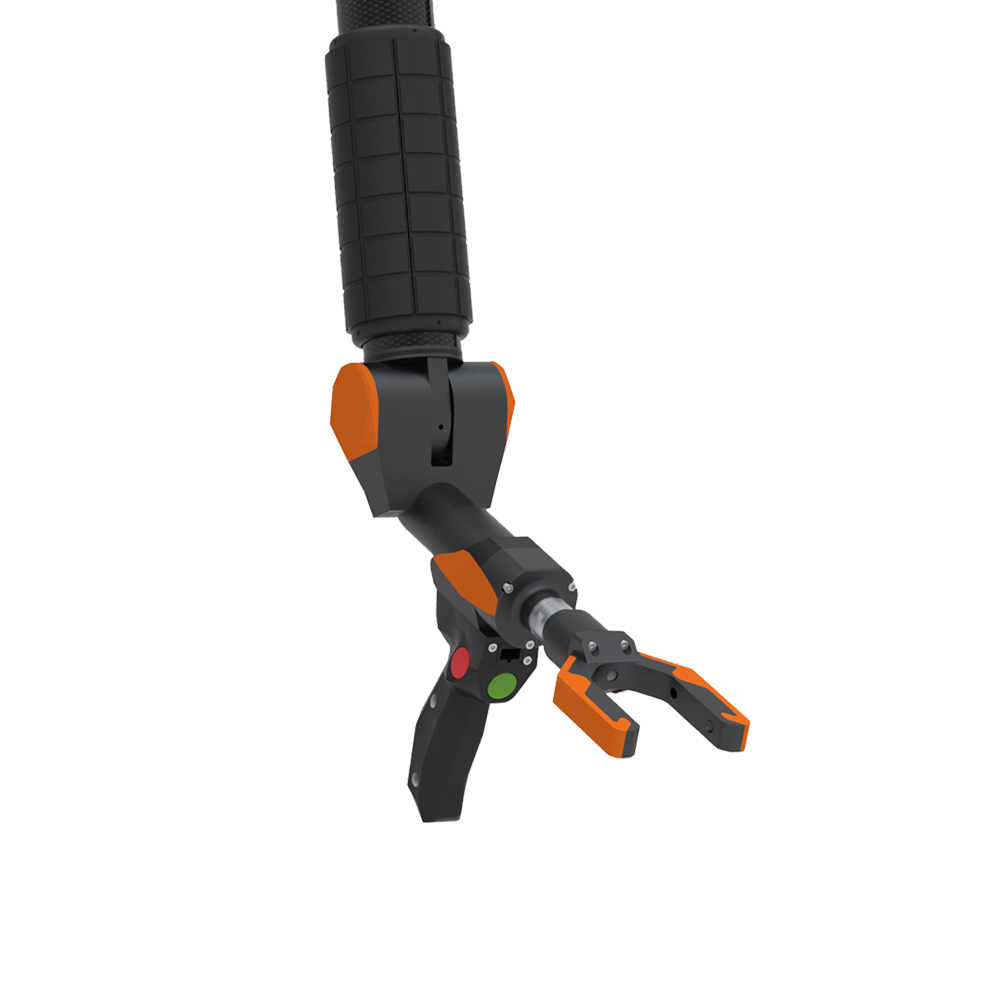

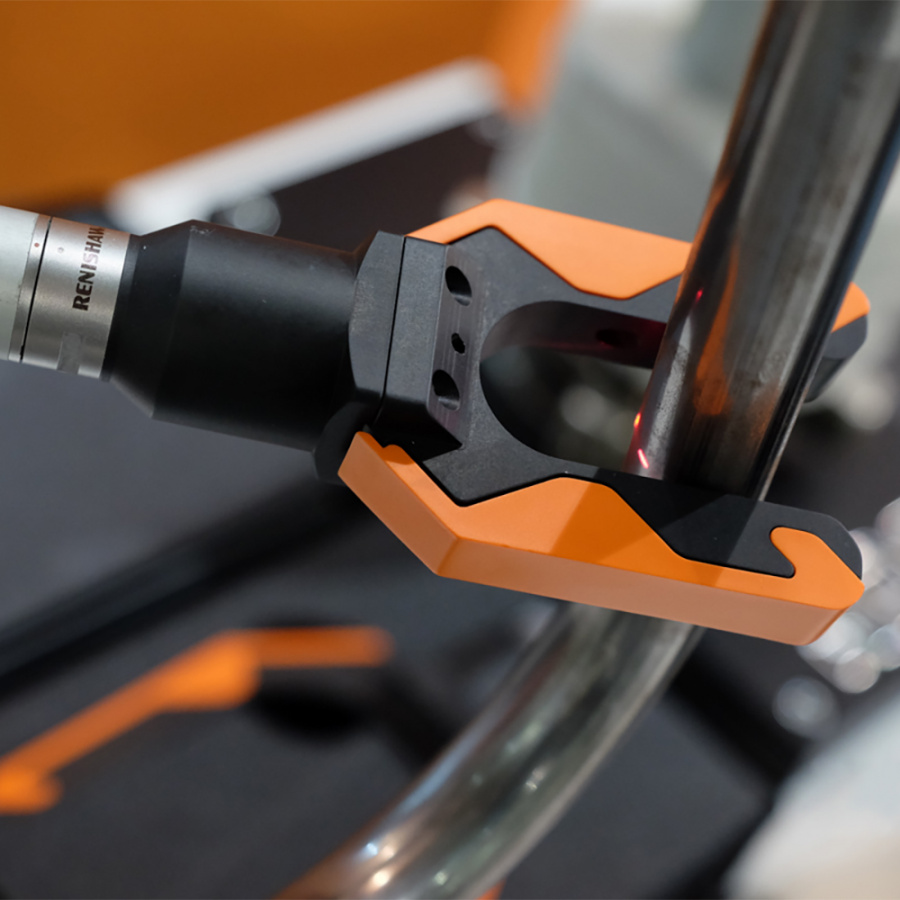

Мастер ЭВА 7 со сканером ТЮБОСКАН
Лазерные сканеры ЭВАСКАН выпускаются в пяти вариантах: ЭВАСКАН 50, ЭВАСКАН 80, ЭВАСКАН 100, ЭВАСКАН 160, ЭВАСКАН 200, отличающихся шириной сканирования и погрешностью измерений. Лазерные сканеры ТЮБОСКАН предназначены для измерения деталей и выпускаются в трёх вариантах: ТЮБОСКАН 80, ТЮБОСКАН 150, ТЮБОСКАН 200, отличающихся диапазоном поперечных сечений измеряемых деталей и погрешностью измерений.
Координатно-измерительные машины (измерительные руки) серии Мастер ЭВА внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 89964-23.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±0,023 мм до ±0,239 мм
Диапазон измерений
от 0 мм до 9000 мм
Программное обеспечение
ЭВАсофт, PolyWorks, Axel 7, Metrolog, Geomagic Design X, Verisurf, Rational DMIS, SpatialAnalyzer
Масса, кг
от 7,8 до 16,9
Длина, мм
от 1250 до 4750
Страна производства
Россия
Метрологические характеристики
Метрологические характеристики КИМ Мастер ЭВА 7 с контактным щупом
| Характеристика | Модификация Мастер ЭВА 7 | |||||||||
| 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 9.0 | |
| Диапазон измерений, мм | 0 - 2000 | 0 - 2500 | 0 - 3000 | 0 - 3500 | 0 - 4000 | 0 - 4500 | 0 - 5000 | 0 - 6000 | 0 - 7000 | 0 - 9000 |
| Повторяемость результата измерений координат точки контактным щупом, мм1), не более | 0,038 | 0,041 | 0,068 | 0,084 | 0,092 | 0,120 | 0,159 | 0,208 | 0,261 | 0,299 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров контактным щупом, мм1) | ±0,023 | ±0,025 | ±0,044 | ±0,057 | ±0,070 | ±0,089 | ±0,132 | ±0,161 | ±0,201 | ±0,239 |
| 1) При температуре воздуха от + 15°С до + 25°С и относительной влажности воздуха не более 90%. | ||||||||||
Метрологические характеристики КИМ Мастер ЭВА 7 с лазерным сканером ЭВАСКАН
| Модификация Мастер ЭВА 7 | Диапазон измерений, мм | Повторяемость результата измерений координат точки лазерным сканером ЭВАСКАН, мм1), не более | ||||
| ЭВАСКАН 50 | ЭВАСКАН 80 | ЭВАСКАН 100 | ЭВАСКАН 160 | ЭВАСКАН 200 | ||
| 2.0 | 0 - 2000 | 0,031 | 0,037 | 0,033 | 0,039 | 0,035 |
| 2.5 | 0 - 2500 | 0,035 | 0,040 | 0,037 | 0,042 | 0,039 |
| 3.0 | 0 - 3000 | 0,042 | 0,046 | 0,044 | 0,054 | 0,046 |
| 3.5 | 0 - 3500 | 0,055 | 0,059 | 0,057 | 0,064 | 0,059 |
| 4.0 | 0 - 4000 | 0,068 | 0,072 | 0,070 | 0,076 | 0,072 |
| 4.5 | 0 - 4500 | 0,078 | 0,082 | 0,080 | 0,087 | 0,082 |
| 1) При температуре воздуха от + 15°С до + 25°С и относительной влажности воздуха не более 90%. | ||||||
Метрологические характеристики КИМ Мастер ЭВА 7 с лазерным сканером ТЮБОСКАН
| Модификация Мастер ЭВА 7 | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений линейных размеров лазерным сканером ТЮБОСКАН, мм1) | ||
| ТЮБОСКАН 80 (при измерении объектов с линейным размером поперечного сечения от 9 до 74 мм) | ТЮБОСКАН 150 (при измерении объектов с линейным размером поперечного сечения от 14 до 142 мм) | ТЮБОСКАН 200 (при измерении объектов с линейным размером поперечного сечения от 19 до 190 мм) | ||
| 2.0 | 0 - 2000 | ±0,1 | ±0,2 | ±0,2 |
| 2.5 | 0 - 2500 | ±0,1 | ±0,2 | ±0,2 |
| 3.0 | 0 - 3000 | ±0,1 | ±0,2 | ±0,2 |
| 3.5 | 0 - 3500 | ±0,1 | ±0,2 | ±0,2 |
| 4.0 | 0 - 4000 | ±0,1 | ±0,2 | ±0,2 |
| 4.5 | 0 - 4500 | ±0,1 | ±0,2 | ±0,2 |
| 5.0 | 0 - 5000 | ±0,1 | ±0,2 | ±0,2 |
| 6.0 | 0 - 6000 | ±0,1 | ±0,2 | ±0,2 |
| 7.0 | 0 - 7000 | ±0,1 | ±0,2 | ±0,2 |
| 9.0 | 0 - 9000 | ±0,1 | ±0,2 | ±0,2 |
| 1) При температуре воздуха от + 15°С до + 25°С и относительной влажности воздуха не более 90%. | ||||
Технические характеристики
| Характеристика | Модификация Мастер ЭВА 7 | |||||||||
| 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.0 | 9.0 | |
| Габаритные размеры (длина), мм, не более | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3250 | 3750 | 4750 |
| Масса, кг, не более | 7,8 | 8,1 | 8,5 | 8,7 | 8,9 | 9,9 | 10,6 | 12,9 | 14,1 | 16,9 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность воздуха, без конденсата, % напряжение питания электронного тока, В частота переменного тока, Гц |
0~+50 90 220±11 50,0±2,5 |
|||||||||
|
Показатели надёжности: средняя наработка на отказ, ч средний срок службы, не менее, лет |
16 000 10 |
|||||||||
