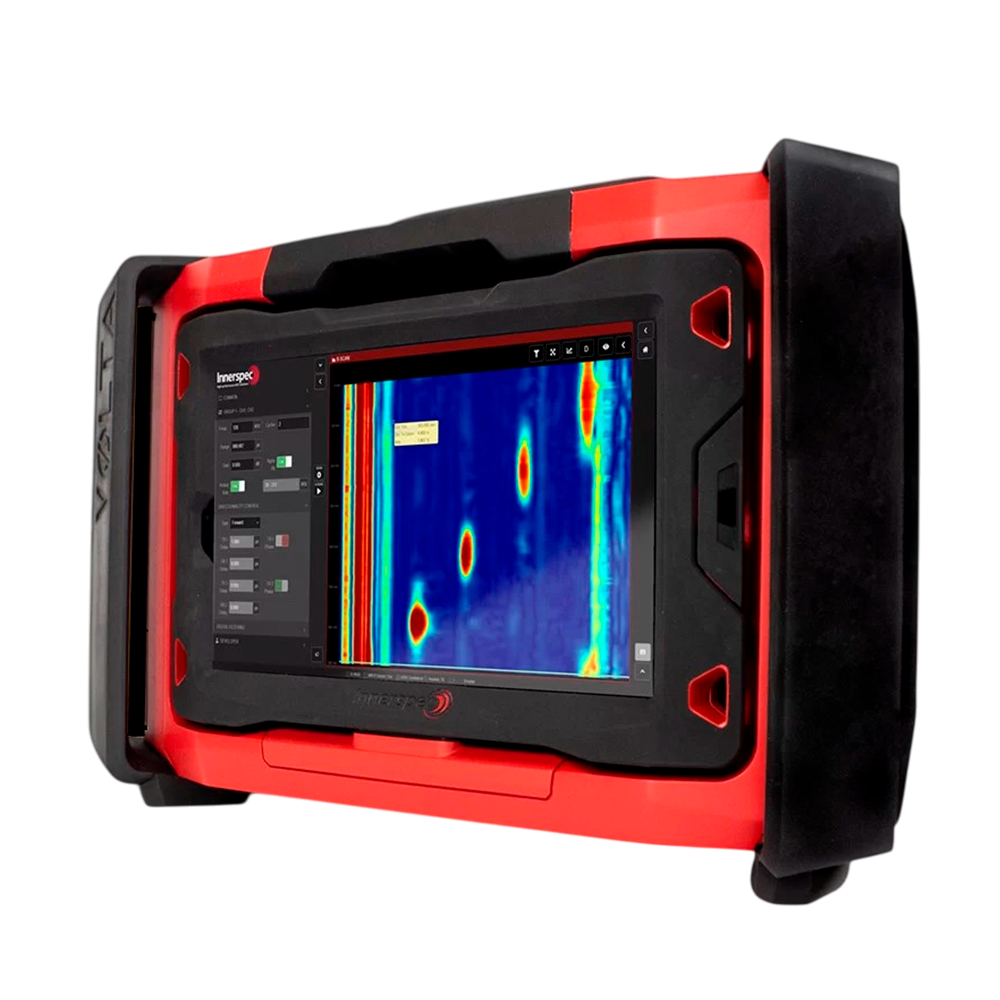

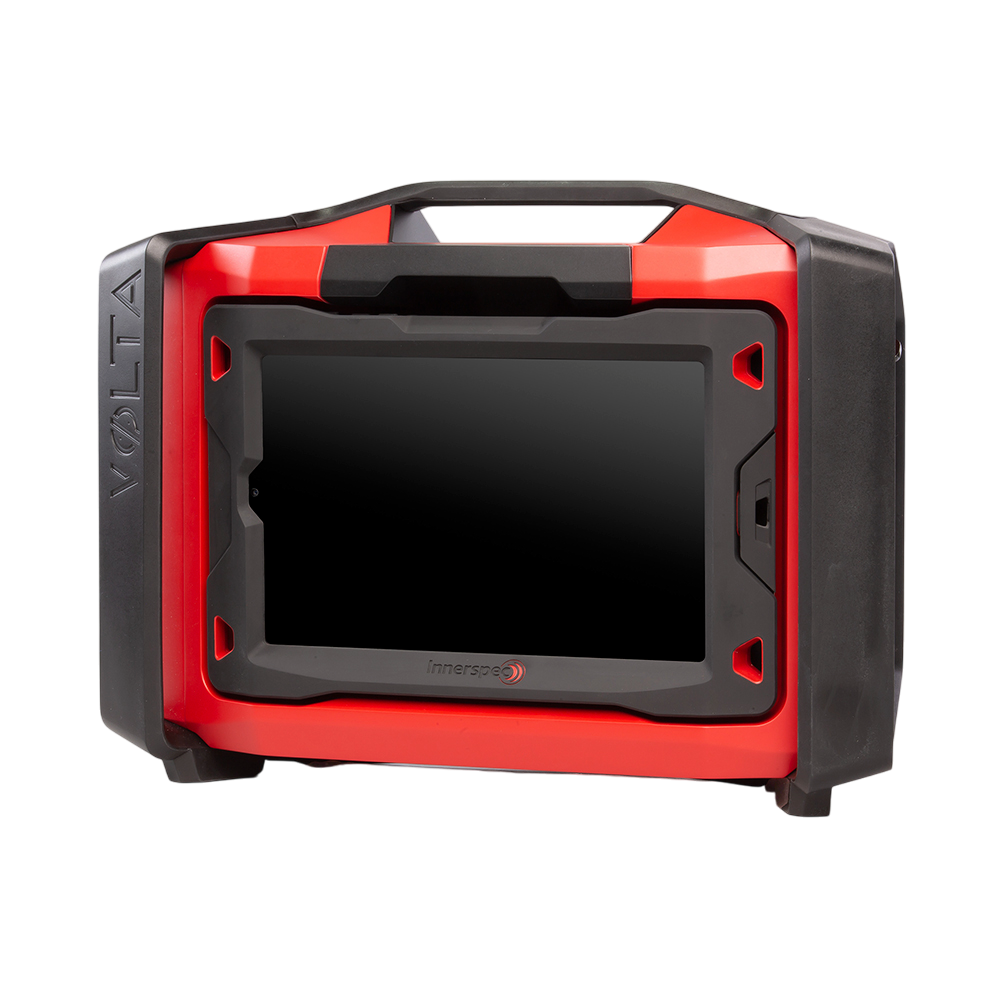

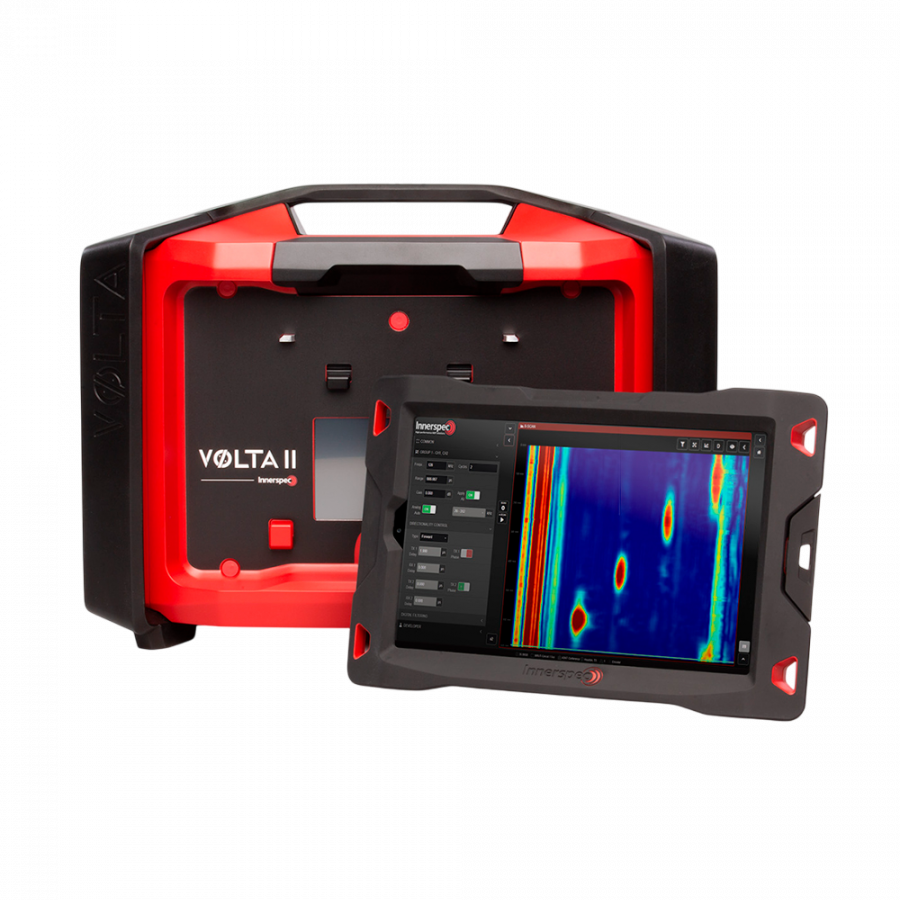

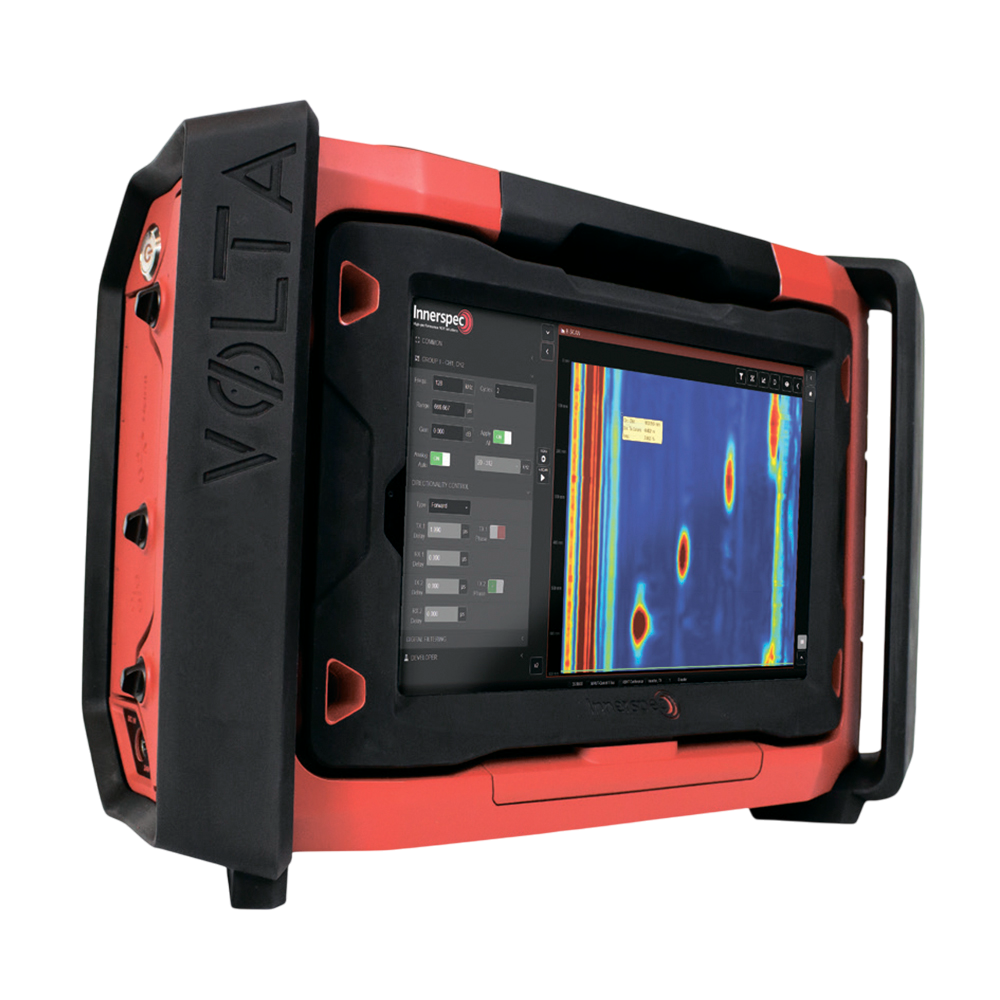

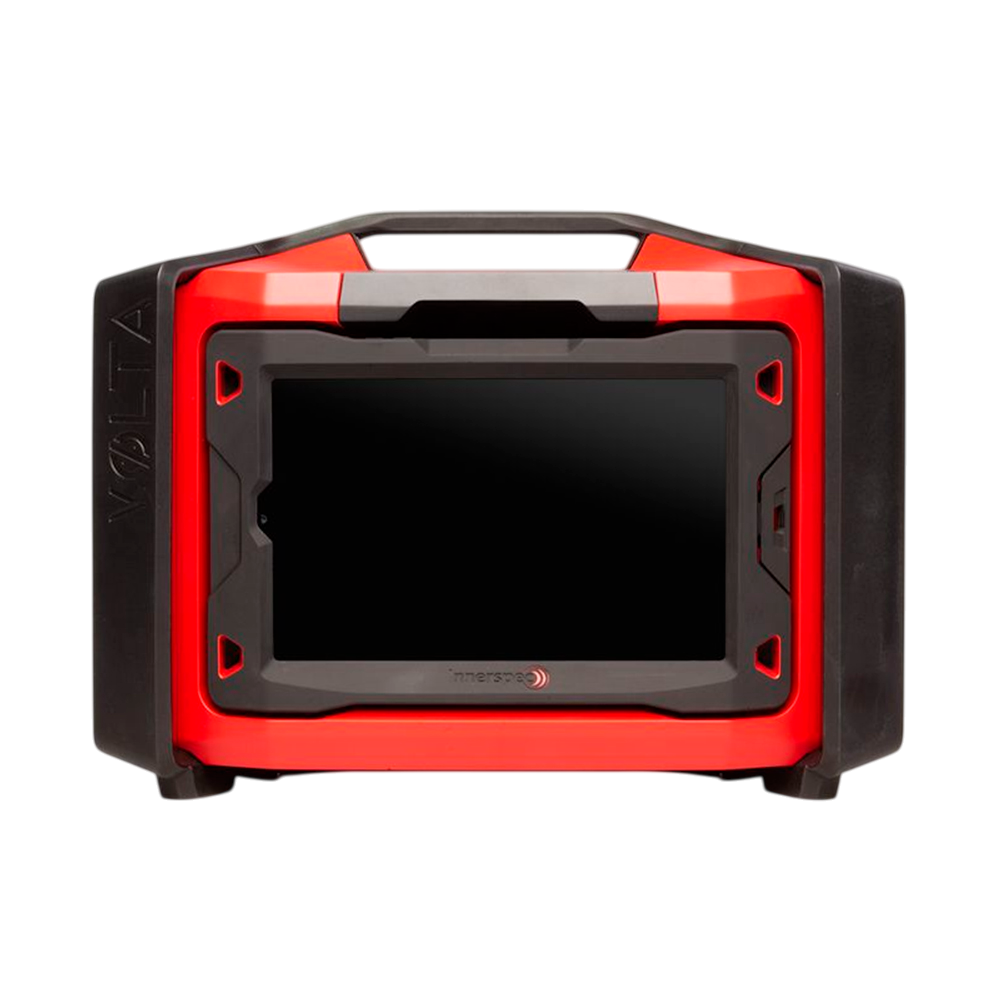

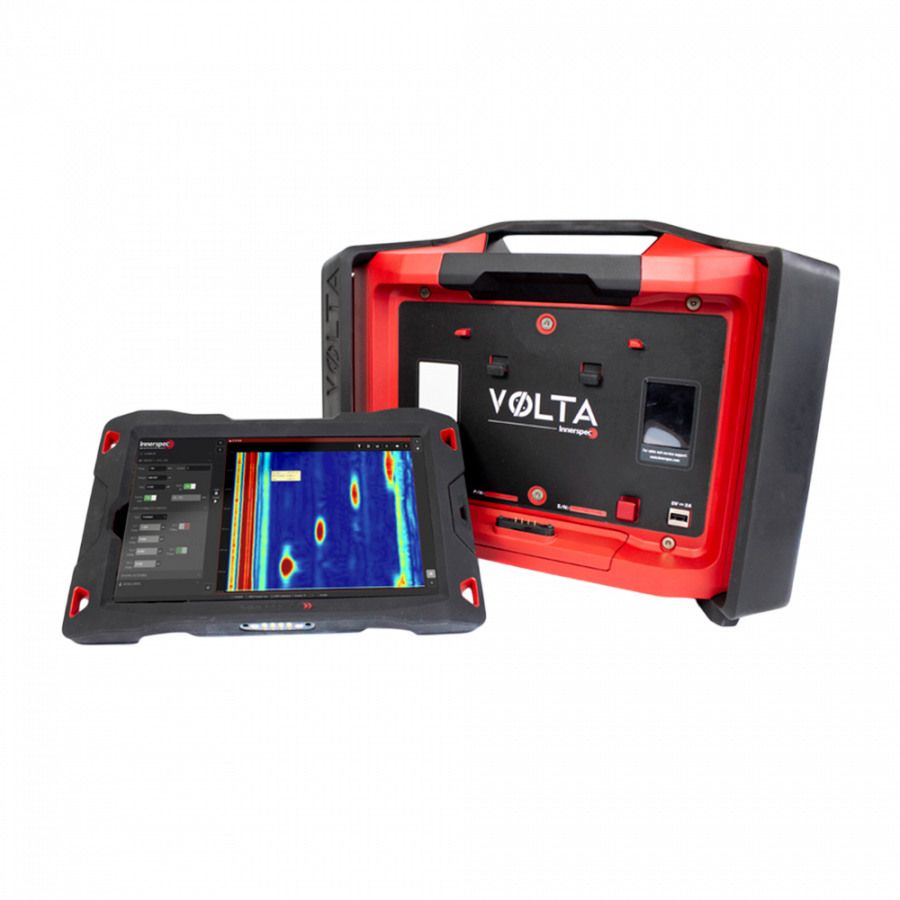

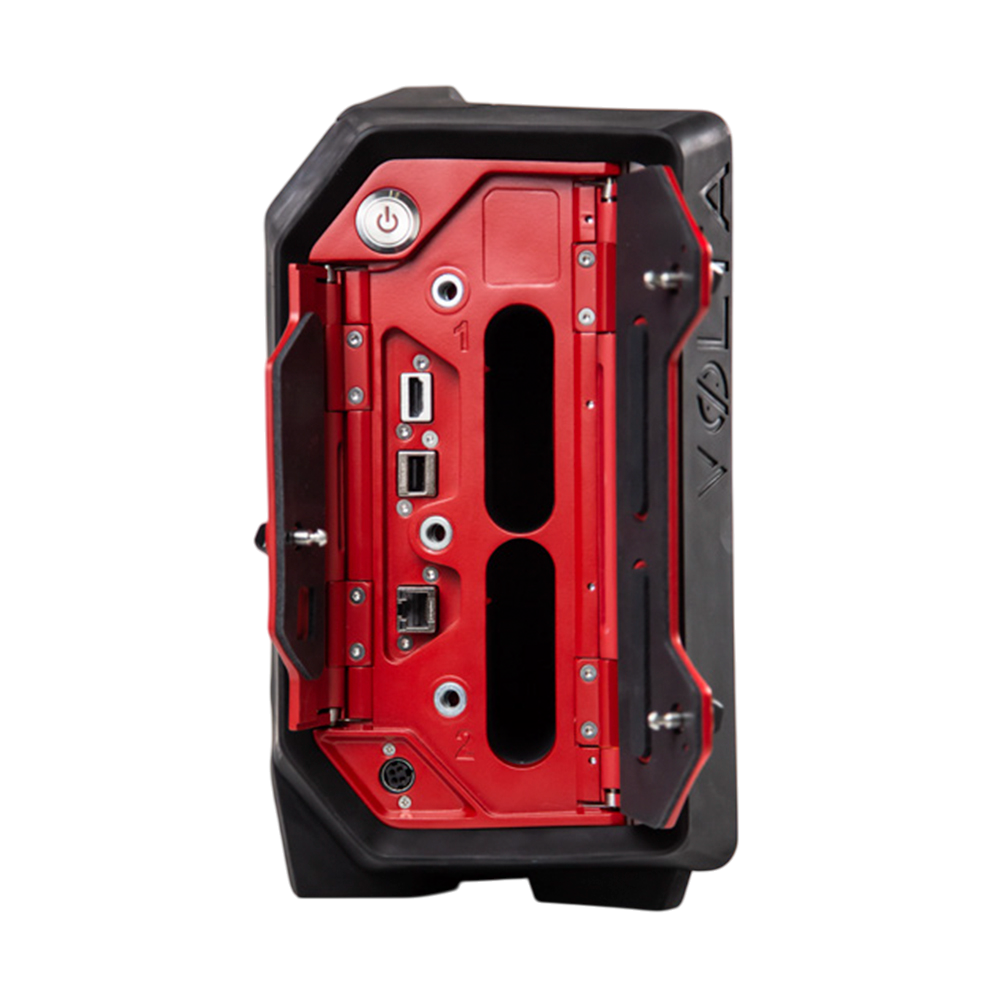

Портативный ЭМАП / УЗ дефектоскоп Volta 2

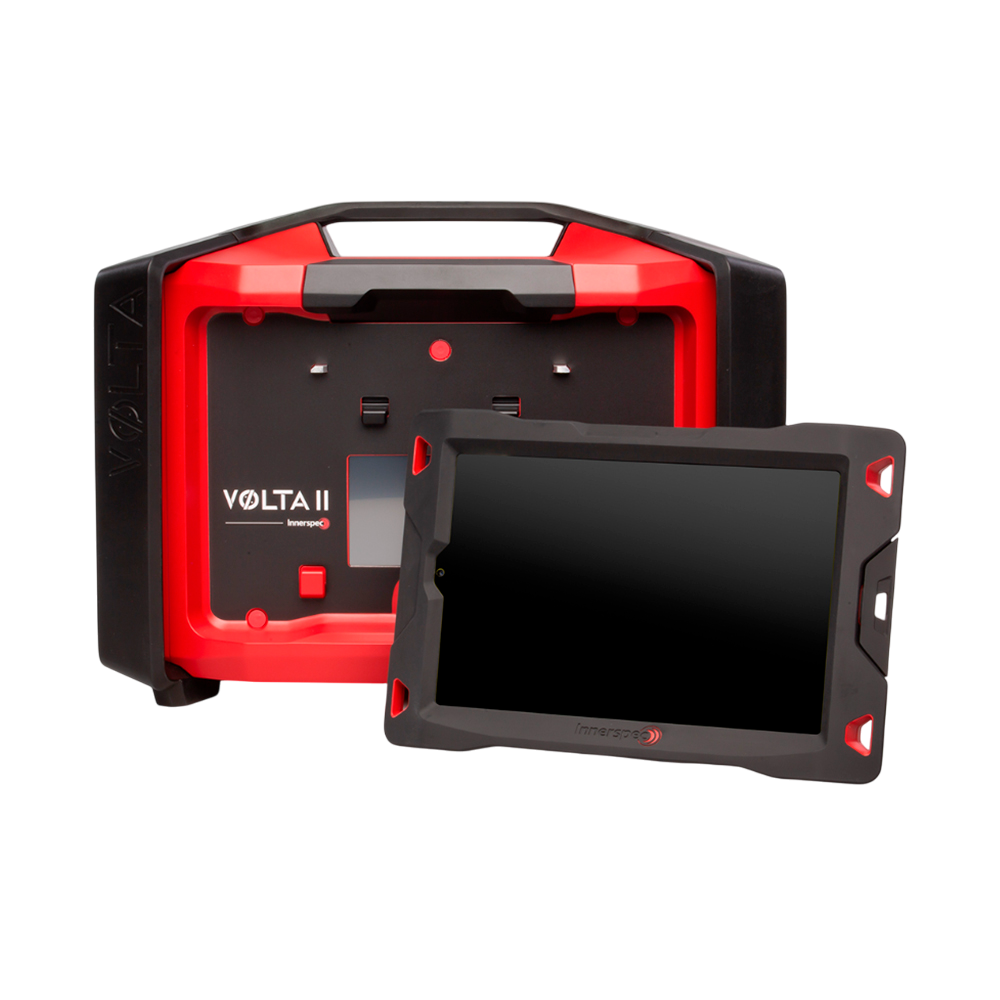

Innerspec Volta 2 – это мощный двухканальный портативный ультразвуковой прибор, разработанный для применения с электромагнитно-акустическими преобразователями EMAT (ЭМАП). Он оснащён запатентованной технологией генерации импульсов, способной генерировать от 1 до 10 циклов с напряжением до 1100 В. Прибор работает в диапазоне частот от 20 кГц до 8 МГц.

Стандартное программное обеспечение на операционной платформе Innerspec Technologies (ITOP), содержит интуитивно понятное меню для настройки любого устройства ЭМАП с использованием стандартных датчиков из каталога для работы на прямом луче, наклонном луче и в режиме направляемых волн. Расширенное программное обеспечение с преднастройками для быстрой настройки оборудования и анализа результатов позволяет проводить контроль УЗК методом направленных волн в среднем диапазоне (MRUT) с диапазоном контроля от 0 до 3 м и УЗК методом направленных волн в дальнем диапазоне (LRUT) с диапазоном контроля от 1 до 100 м.

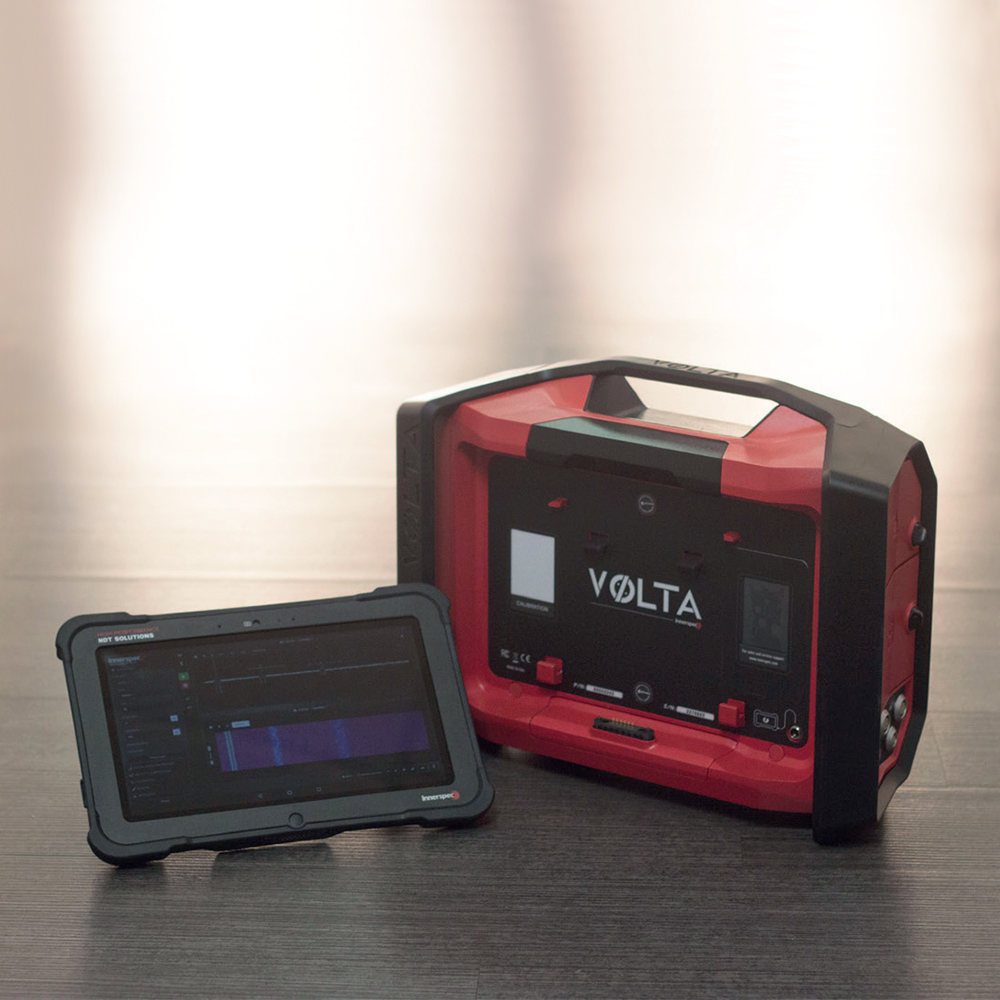

Графический интерфейс NDT-WEB позволяет управлять прибором в режиме реального времени с помощью съёмного защищенного планшета, входящего в комплект поставки, или любого другого беспроводного устройства (MS Windows, iOS, Android). Пользовательское программное обеспечение легко интегрируется с порталом Innerspec NDT-LINK, предоставляя полный набор инструментов для повышения производительности, включая управление активами, удаленную поддержку, обмен данными и создание отчётов.

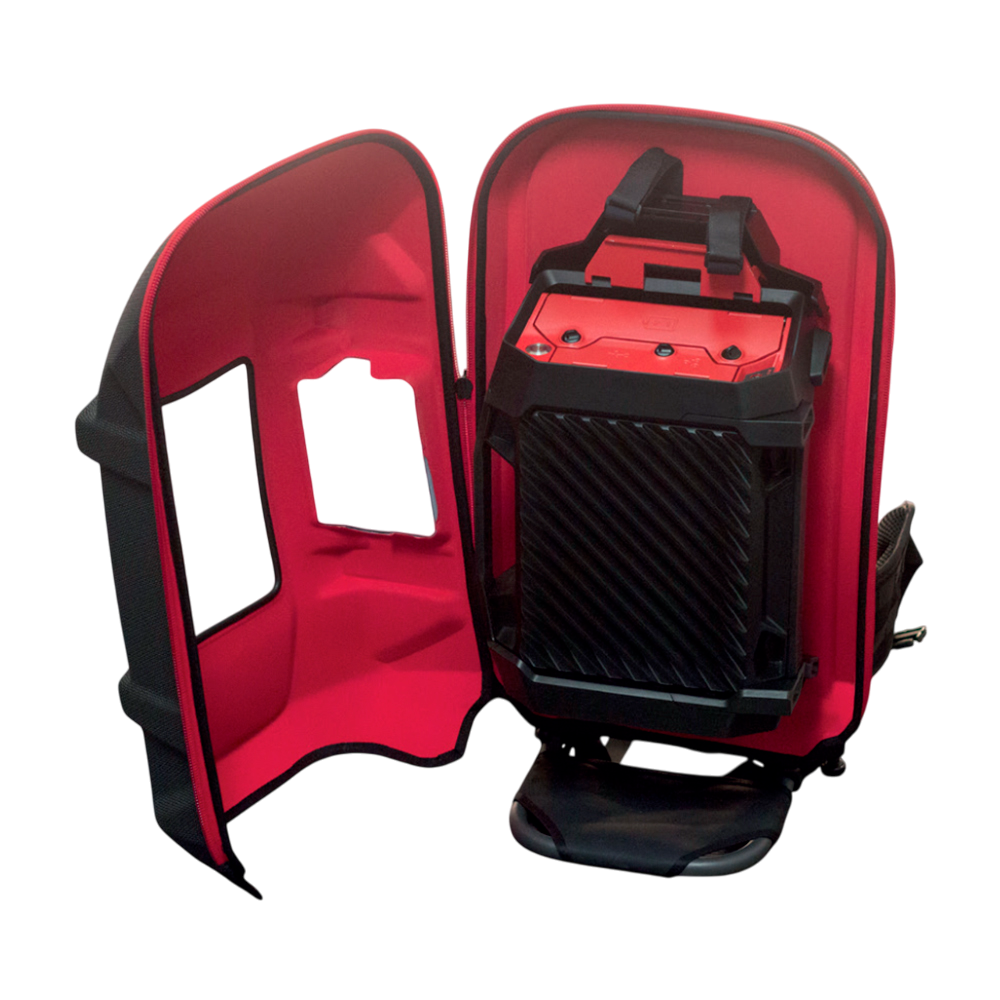

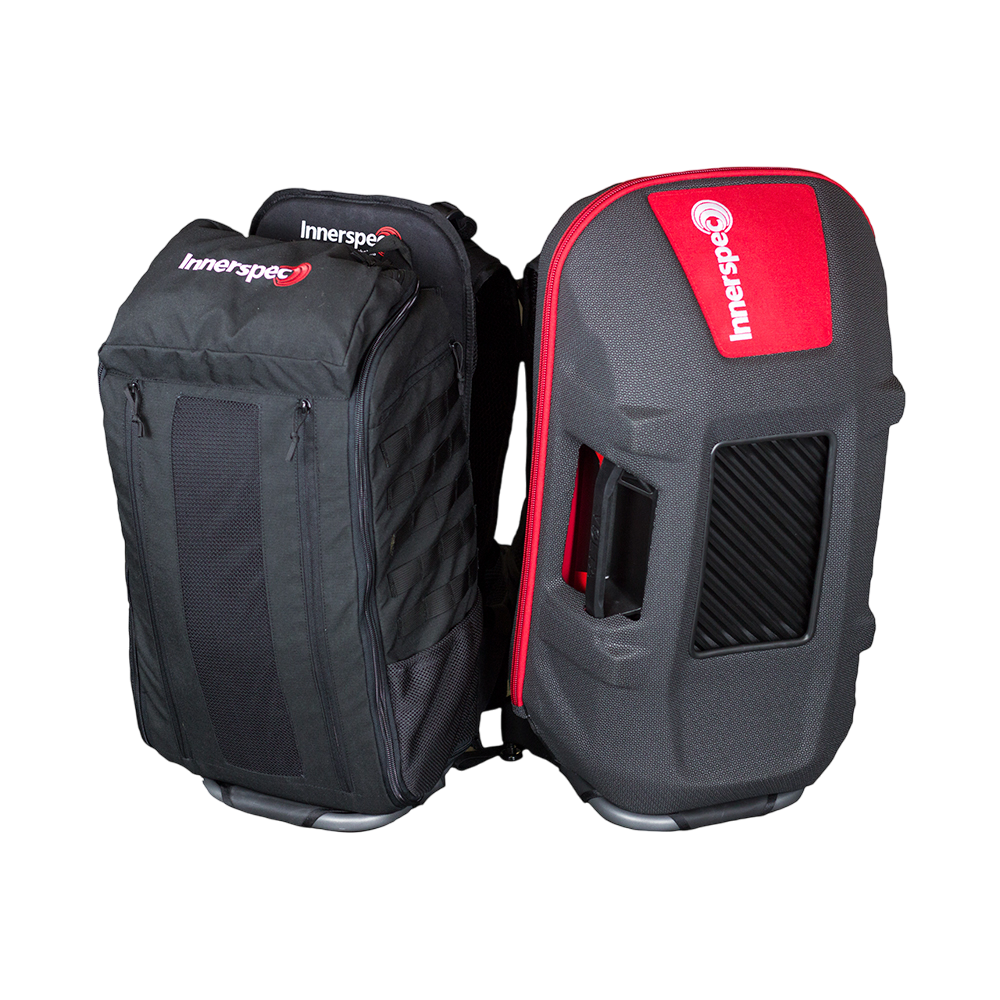

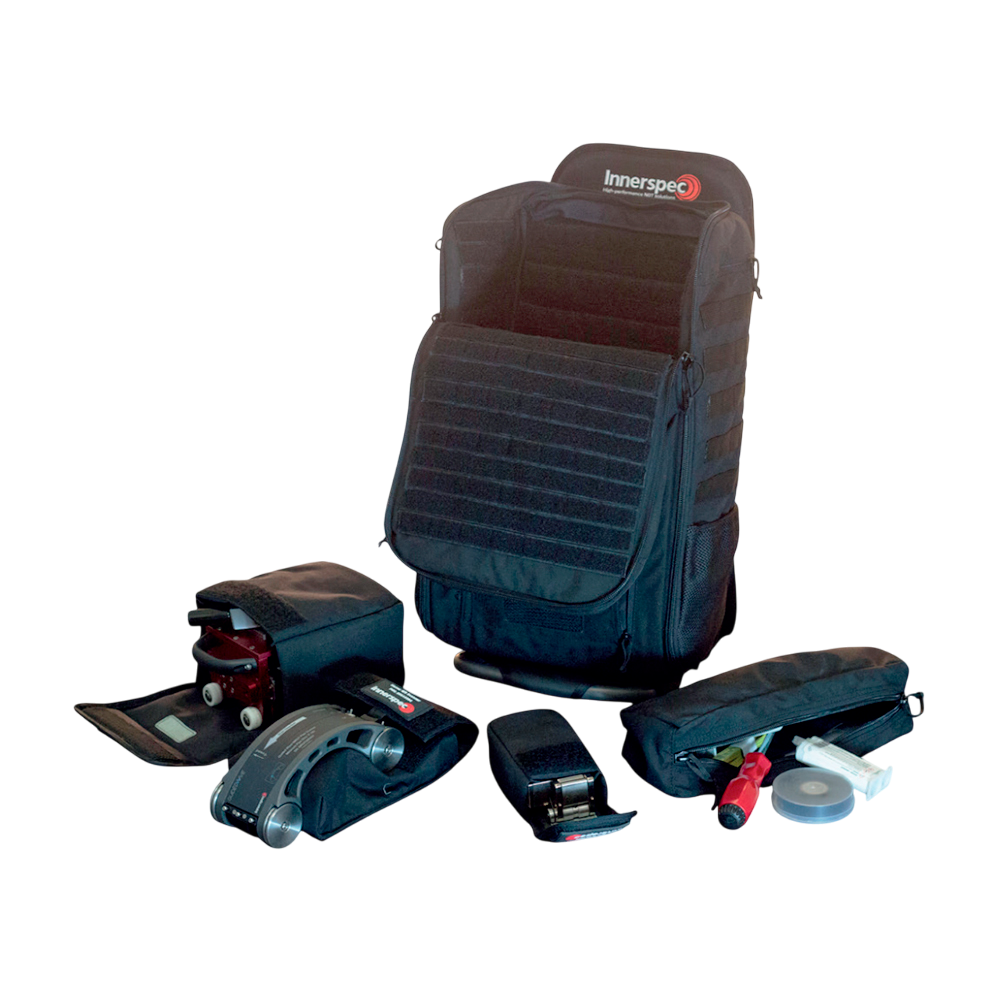

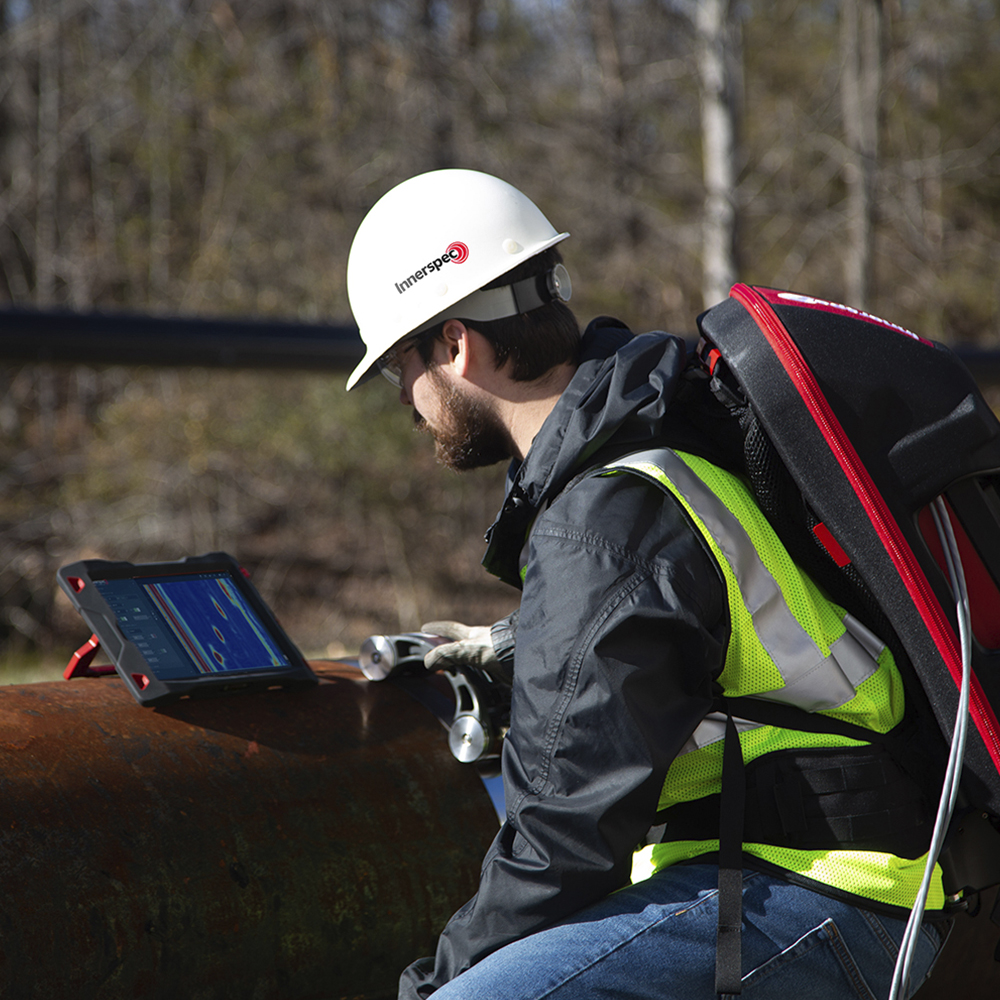

Прибор Volta 2 имеет компактный и прочный корпус, а специальные эргономичные рюкзаки и сумки позволяют транспортировать прибор, все необходимые датчики и аксессуары на рабочее место, и с комфортом переносить оборудование во время проведения инспекции.

Innerspec Volta 2 применяется для неразрушающего контроля сварных соединений и металлических компонентов, включая трубы, стенки резервуаров, головки рельсов, тонкие ламинированные композиты и контроль поверхности.

Особенности и преимущества

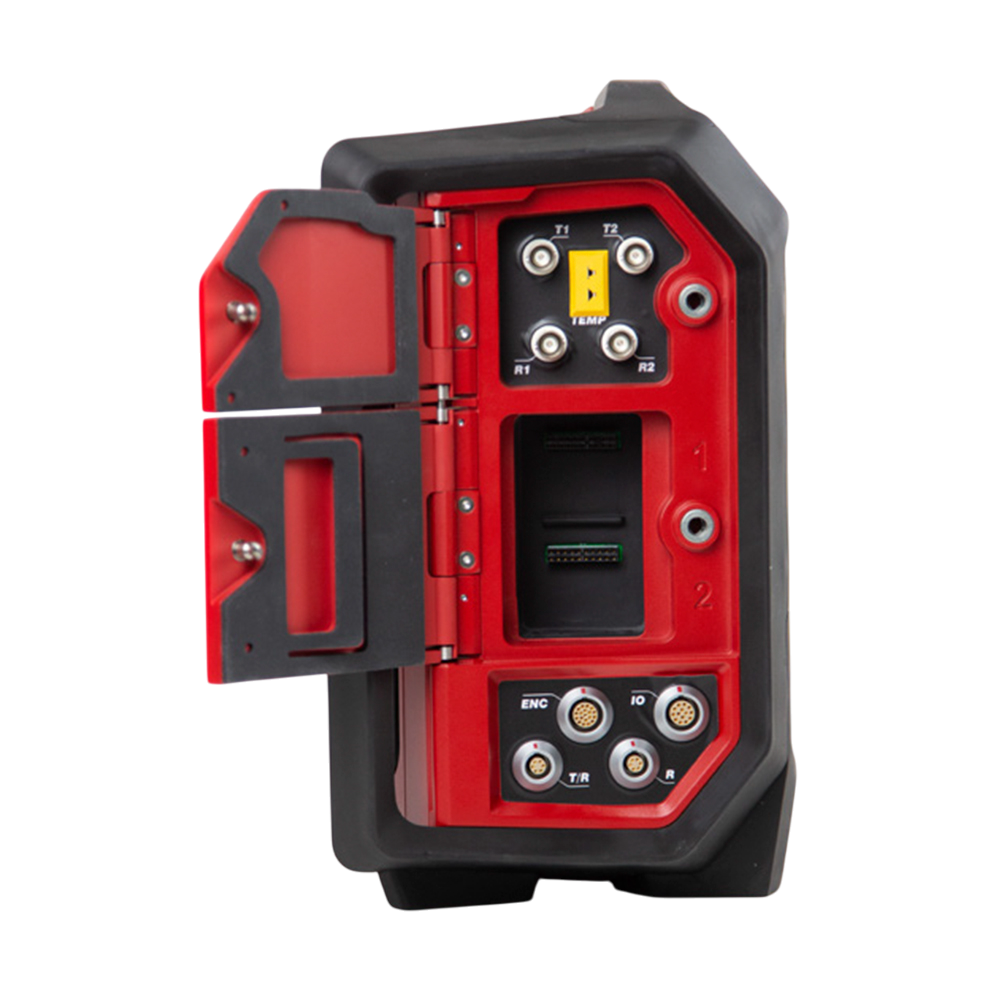

Позволяет проводить одновременный контроль двумя каналами с использованием ЭМАП.

Технология ЭМАП обеспечивает бесконтактное возбуждение и приём ультразвуковых волн.

Позволяет контролировать трубы на расстоянии от 25 мм до 3000 мм перед датчиком с использованием направленных и объёмных волн.

Простота и быстрота развертывания позволяют проводить УЗК ближнего радиуса действия.

Стандартное программное обеспечение позволяет использовать любой вариант применения ЭМАП, включая работу на прямом луче, наклонном луче и в режиме направляемых волн.

Расширенное программное обеспечение позволяет проводить контроль УЗК методом направленных волн в среднем (MRUT) и дальнем (LRUT) диапазоне.

Работа в диапазоне от 20 кГц до 8 МГц позволяет использовать различные типы ЭМАП датчиков.

Синусоидальное напряжение с амплитудой 1100 В и 6 кВт пиковой мощности на канал, от 1 до 10 циклов.

Удобное программное обеспечение Innerspec Technologies (ITOP) с понятным пользовательским интерфейсом и мастером настройки для различных применений ЭМАП.

Обеспечивает возможность удалённого управления прибором через wi-fi с помощью планшета или другого устройства.

Имеет компактный и прочный корпус, а специальные эргономичные рюкзаки и сумки позволяют комфортно транспортировать прибор.

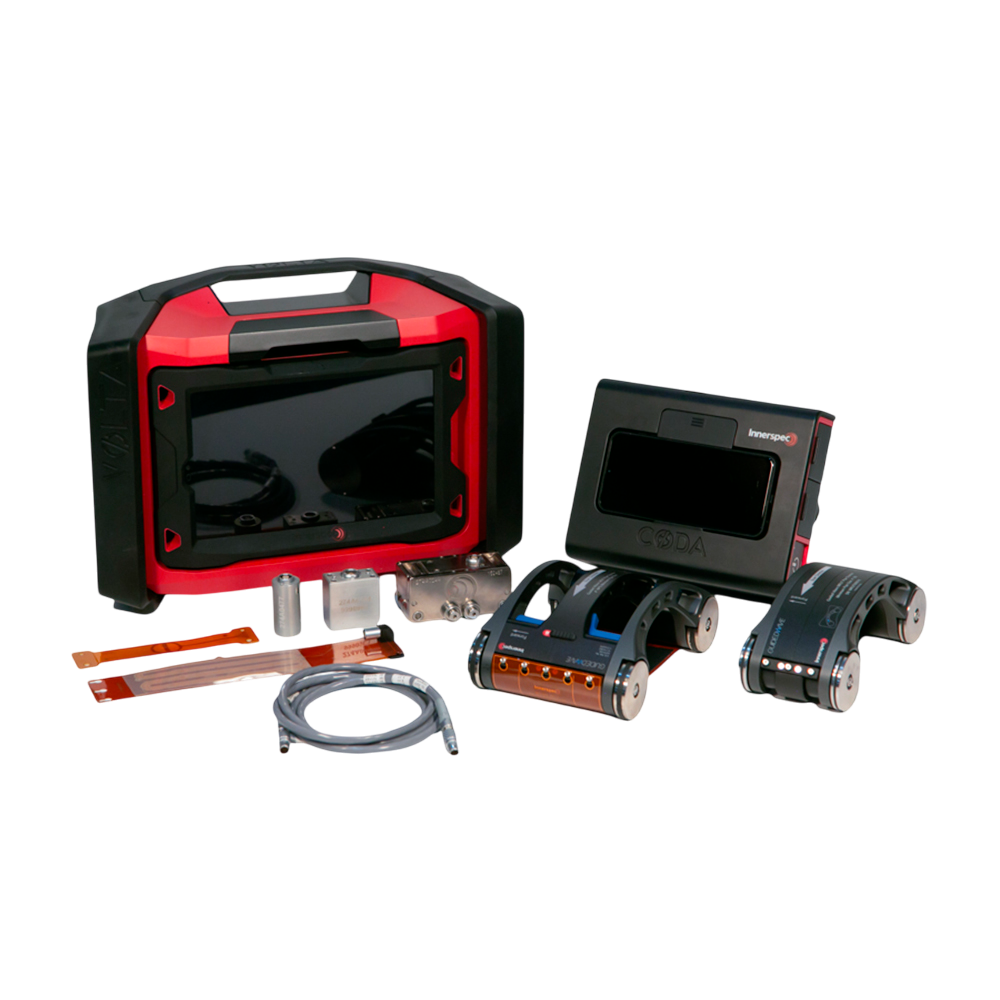

Сканеры и аксессуары

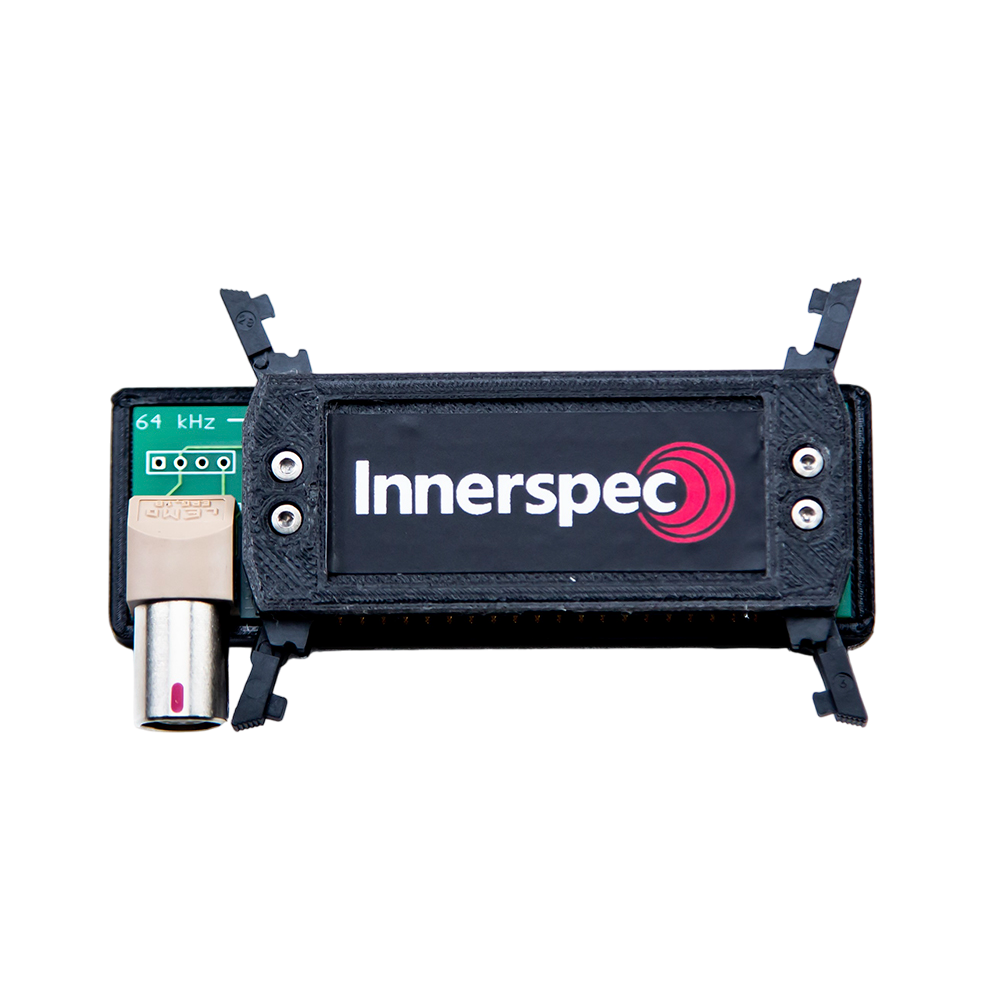

Сканер LRUT Lite

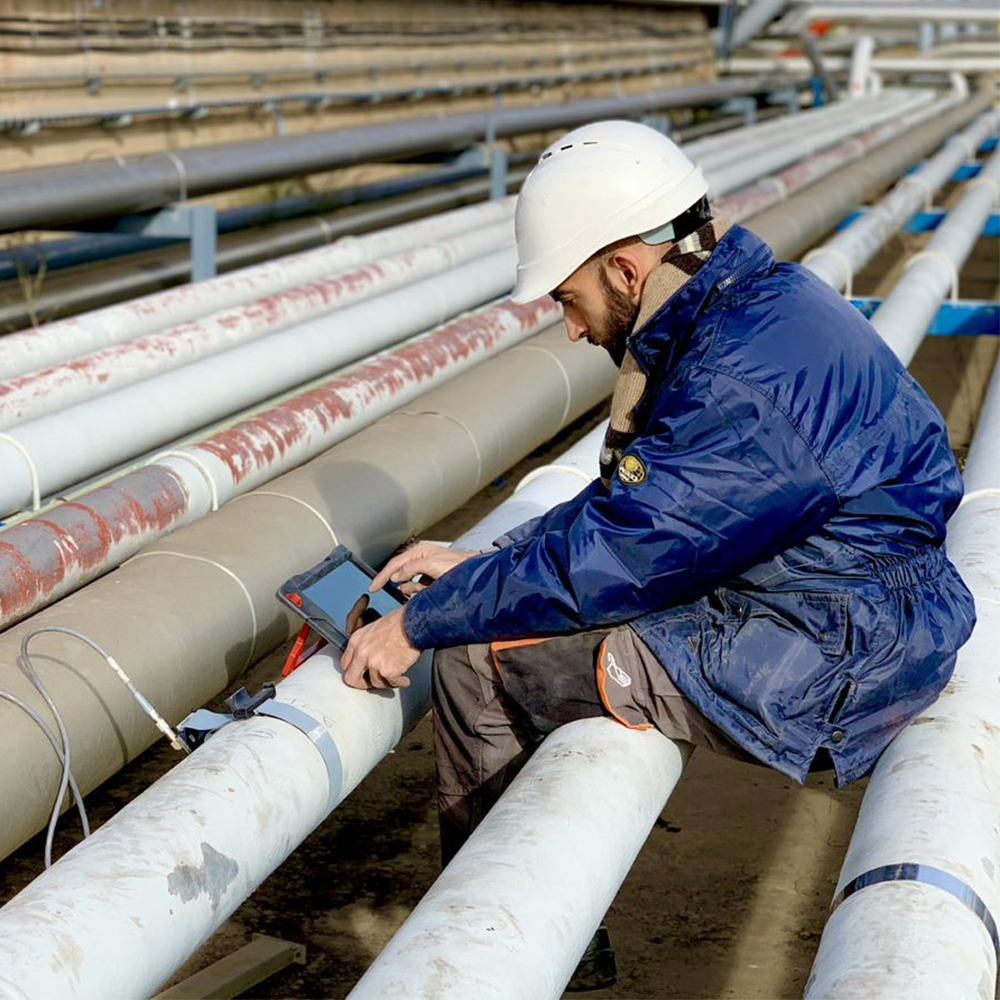

Сканер LRUT Lite в комплекте с лентами используется для генерации низкочастотного ультразвука. Крепится на особой магнитострикционной полосе, которая должна быть закреплена на трубе, и низкочастотные направленные волны распространяются вдоль оси трубы. Сканер имеет возможность работы в конфигурации эхо-импульс (ЭИ).

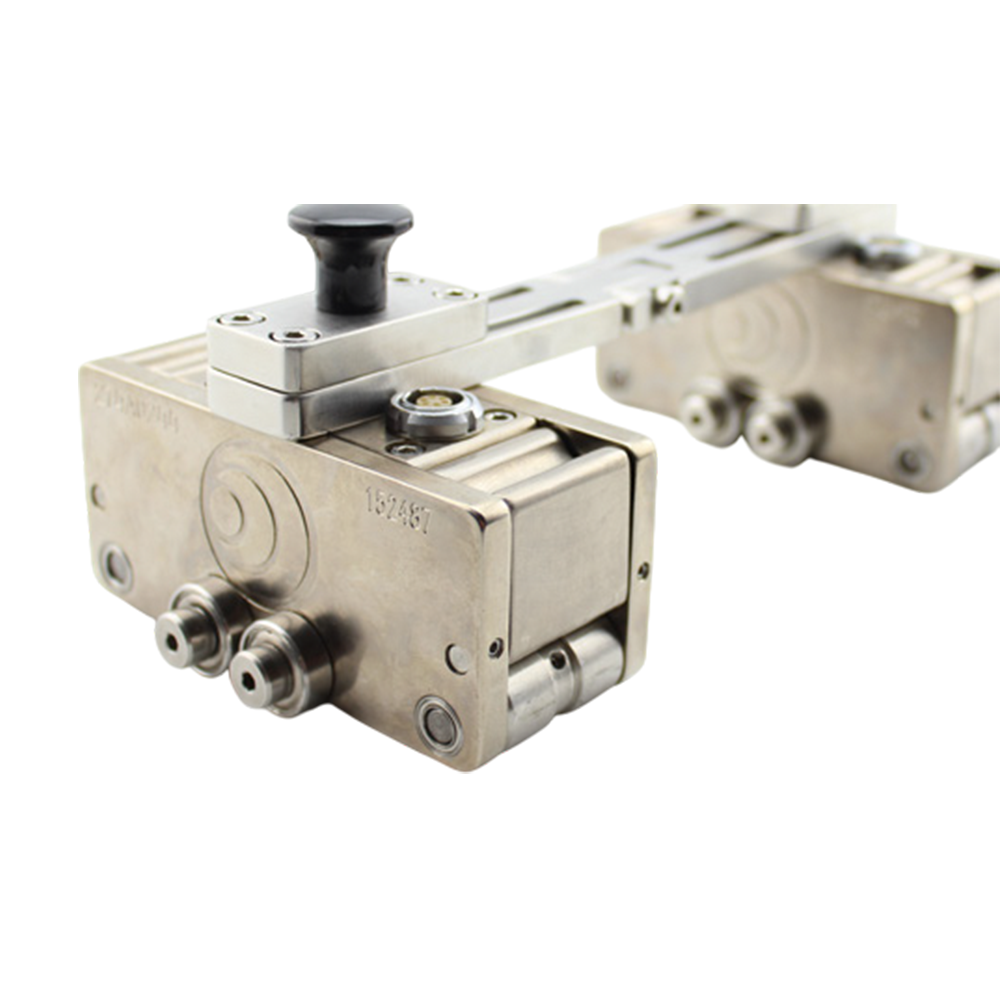

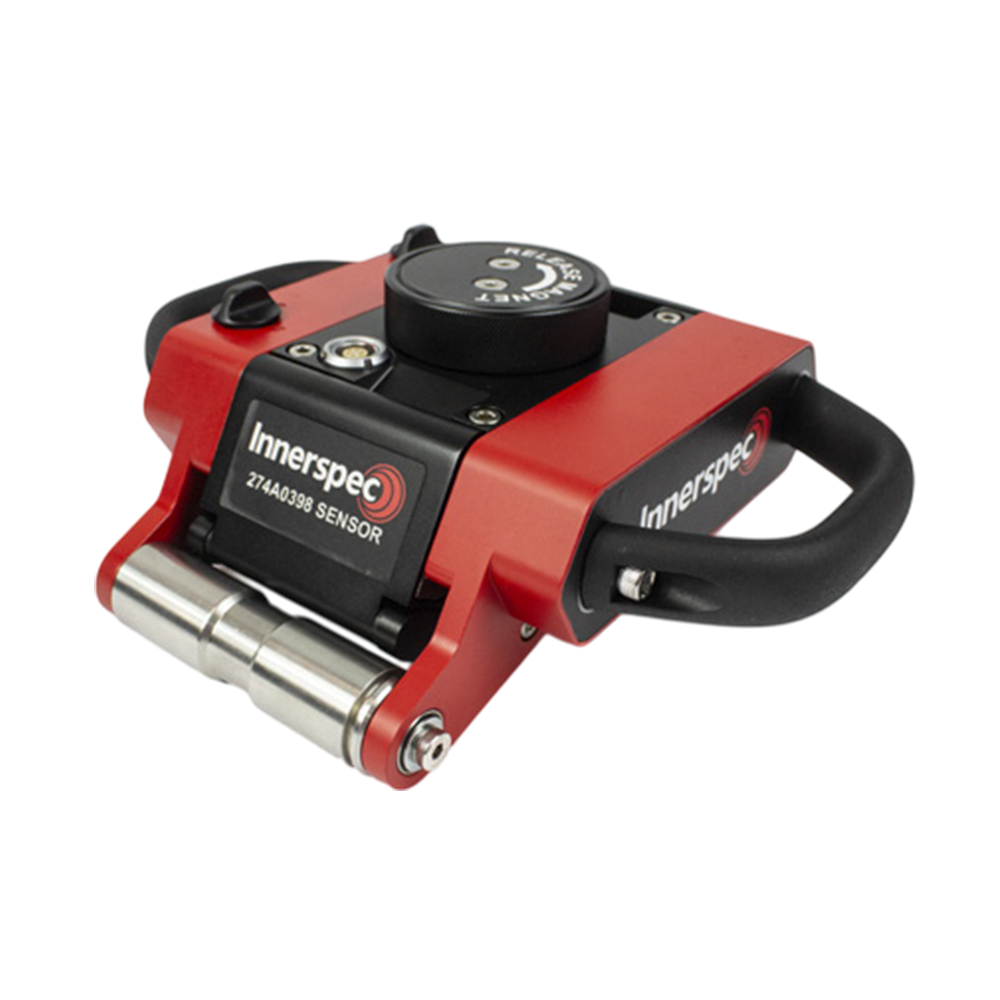

Сканеры MRUT PML и MRUT PMX

Сканер MRUT PML используется для труб с наружным диаметром не менее 25 мм и максимальной толщиной стенки 13 мм, а сканер MRUT PMX – для труб диаметром не менее 101 мм и максимальной толщиной стенки 13 мм.


Имеют возможность работы в конфигурации эхо-импульс (ЭИ) или в режиме контроля двумя преобразователями. В режиме эхо-импульс ультразвуковые импульсы излучаются и принимаются одним и тем же преобразователем для обнаружения дефектов в материалах. Преобразователь посылает короткий импульс, который проходит через материал, отражается от задней поверхности или дефектов, и возвращается к преобразователю. Анализируя время и амплитуду отраженных сигналов (эхо), можно определить наличие и местоположение дефектов.

В режиме контроля двумя преобразователями один датчик излучает, а другой принимает ультразвуковой сигнал. Дефекты вдоль материала приводят к смещению времени пролёта (TOF) и уменьшению амплитуды. Сканеры применяются для продольного и кольцевого контроля труб, в том числе обнаружения коррозии под несварными трубными опорами, объёмного контроля пластин и резервуаров, осмотра головок рельсов, контроля тонких материалов и осмотра поверхности.

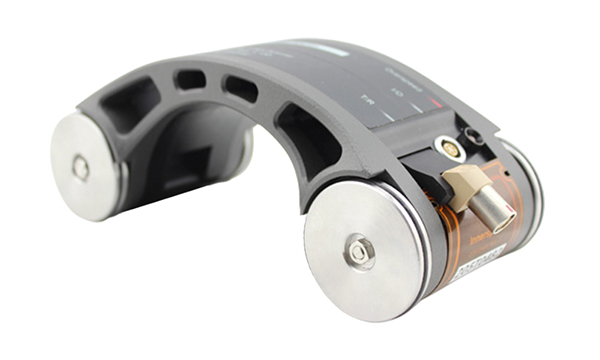

Сканер MRUT MS

Сканер MRUT MS используется для труб с наружным диаметром от 115 мм. Оснащён магнитными колёсами и натяжителем катушки, встроенным энкодером и индикатором превышения скорости, который срабатывает, когда скорость контроля превышает указанное пороговое значение. Применяется для проверки труб в труднодоступных местах, в том числе проверки коррозии под сварными трубными опорами и коррозии под изоляцией трубы, а также объёмной проверки пластин и резервуаров.

Сканер MRUT MS

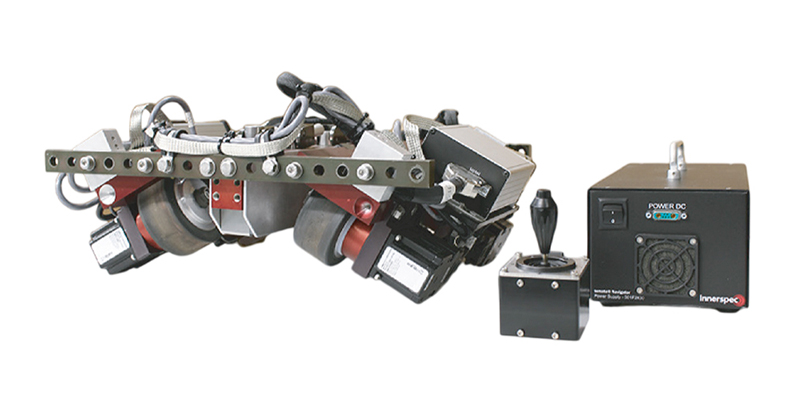

Сканер MRUT Navigator

Сканер MRUT Navigator используется для автоматического контроля труб с наружным диаметром не менее 101 мм. Скорость контроля данным сканером составляет 250 мм в секунду, а максимальная рабочая температура - +200°С. Сканер используется для осевого и кольцевого контроля трубопроводов, в том числе коррозии под трубными опорами, а также для объёмного контроля пластин и резервуаров.

Сканер MRUT Navigator

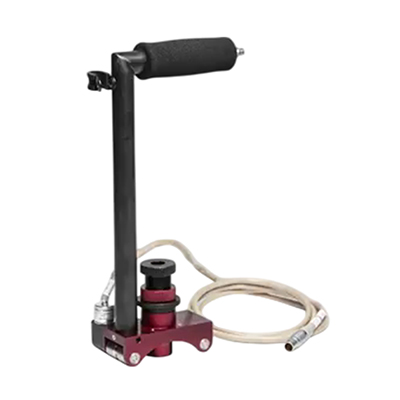

Высокотемпературный ЭМА датчик для измерения толщины

Высокотемпературный ЭМА датчик имеет постоянный магнит и прикрепленную к нему катушку. Благодаря защитному слою ЭМА датчики выдерживают высокую температуру до 650°C в течение 5 секунд и 500°C непрерывно. Может использоваться со сканером для картирования толщины при высоких температурах.

Высокотемпературный ЭМА датчик для измерения толщины

Комплектация

Стандартная комплектация:

Ультразвуковой прибор Volta 2

Промышленный планшет

Сетевой адаптер и комплект соединительных кабелей

Стандартное ПО

Рюкзак для транспортировки прибора

Техническая документация (паспорт, руководство по эксплуатации).

Дополнительная комплектация (по запросу):

Сканеры LRUT Lite, MRUT PML, MRUT PMX, MRUT MS, MRUT Navigator

Высокотемпературный ЭМА датчик для измерения толщины

Сенсоры и магниты

ПО для LRUT и MRUT.

Программное обеспечение

Функции стандартного программного обеспечения:

Измерение толщины и дефектоскопия с помощью 0⁰ ЭМА-датчиков (сдвиговых и продольных) как для точечных, так и для кодированных измерений.

Измерение толщины с помощью пьезоэлектрических датчиков 0⁰ Dry-Coupled UT (DCUT).

Картирование коррозии с помощью одноэлементных и двухэлементных преобразователей (точечных и кодированных).

Дефектоскопия поверхностными волнами для контроля протяженных труб на большие расстояния (LRUT).

Контроль наклонным лучом ультразвука (вертикальный сдвиг, горизонтальный сдвиг) для контроля сварных швов и обнаружения дефектов (EMAT, DCUT, UT).

Функции дополнительного программного обеспечения:

MRUT для дефектоскопии с использованием ультразвуковых направляемых волн среднего диапазона.

Измерение размеров MRUT. Для измерения остаточной толщины стенки трубопроводов с использованием осевого сканирования MRUT.

LRUT-LITE для дефектоскопии с помощью ультразвуковых волн дальнего действия с использованием осесимметричной магнитострикционной полосы в режиме импульсного эхо-сигнала.

LRUT-FOCUS для фокусировки LRUT с помощью запатентованного сканера приёмника.

Тонкие сварные швы для контроля сварных швов толщиной менее 6 мм с использованием направленных волн.

Измерение напряжений в железнодорожных колёсах (EMAT).

Нелинейный УЗК для характеристики повреждений на ранних стадиях.

EXPERT для исследователей и опытных практиков позволяет создавать пользовательские конфигурации с использованием стандартных и расширенных программных инструментов и фильтров (БПФ, ОБПФ, ВРЧ, САФТ, спектрограммы, дисперсионные кривые, подавление, нормализация и подавление).

Дополнительная информация

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
