Промышленная рентгеновская плёнка FOMA INDUX / FOMADUX R4
По запросу
Промышленная радиографическая плёнка FOMA INDUX / FOMADUX R4 используется для промышленных дефектоскопических испытаний с применением рентгеновского или гамма-излучений.
Подробности
Промышленная радиографическая плёнка FOMA INDUX / FOMADUX R4 используется для промышленных дефектоскопических испытаний с применением рентгеновского или гамма-излучений. Эта плёнка средней чувствительности с очень высоким контрастом и чрезвычайно низкой зернистостью подходит для большинства стандартных применений и соответствует классификации класса С3 по стандарту EN ISO 11699-1 и по стандарту ASTM E1815 с классом I. Плёнка поставляется в упаковке для фотолабораторий, в вакуумной светонепроницаемой упаковке со свинцовым экраном и в виде рулонов. Предназначена как для ручной, так и для автоматической обработки.
Плёнка FOMA INDUX / FOMADUX R4 предназначена для снимков со свинцовыми экранами или без них. Используется при низких напряжениях для съёмки продуктов малой или средней толщины из лёгких металлов. При более высоких напряжениях эта плёнка является подходящей для испытаний более толстых деталей из лёгких металлов или тонких из стали. С высокоэнергетическим гамма излучением плёнка подходит для съёмки толстостенных изделий из стали.
Этот вид плёнки является идеальным решением для регистрации мелких критических дефектов в авиационной промышленности, ядерной энергетики, при контроле отливок из лёгких металлов и стали.
Характеризуется средними показателями чувствительности, а также очень высоким уровнем контраста и чрезвычайно низкими значениями зернистости.
Относится к плёнкам I класса по ASTM E1815 и классу 3 по ISO 11699-1.
Предназначена для снимков со свинцовыми экранами или без них.
При низких напряжениях используется для съёмки продуктов малой или средней толщины из лёгких металлов.
При более высоких напряжениях используется для испытаний более толстых деталей из лёгких металлов или тонких из стали.
С высокоэнергетическим гамма излучением подходит для съёмки толстостенных изделий из стали.
Изготавливается на синеватой полиэтилентерефталатной основе толщиной 0,175 мм стабильного размера.

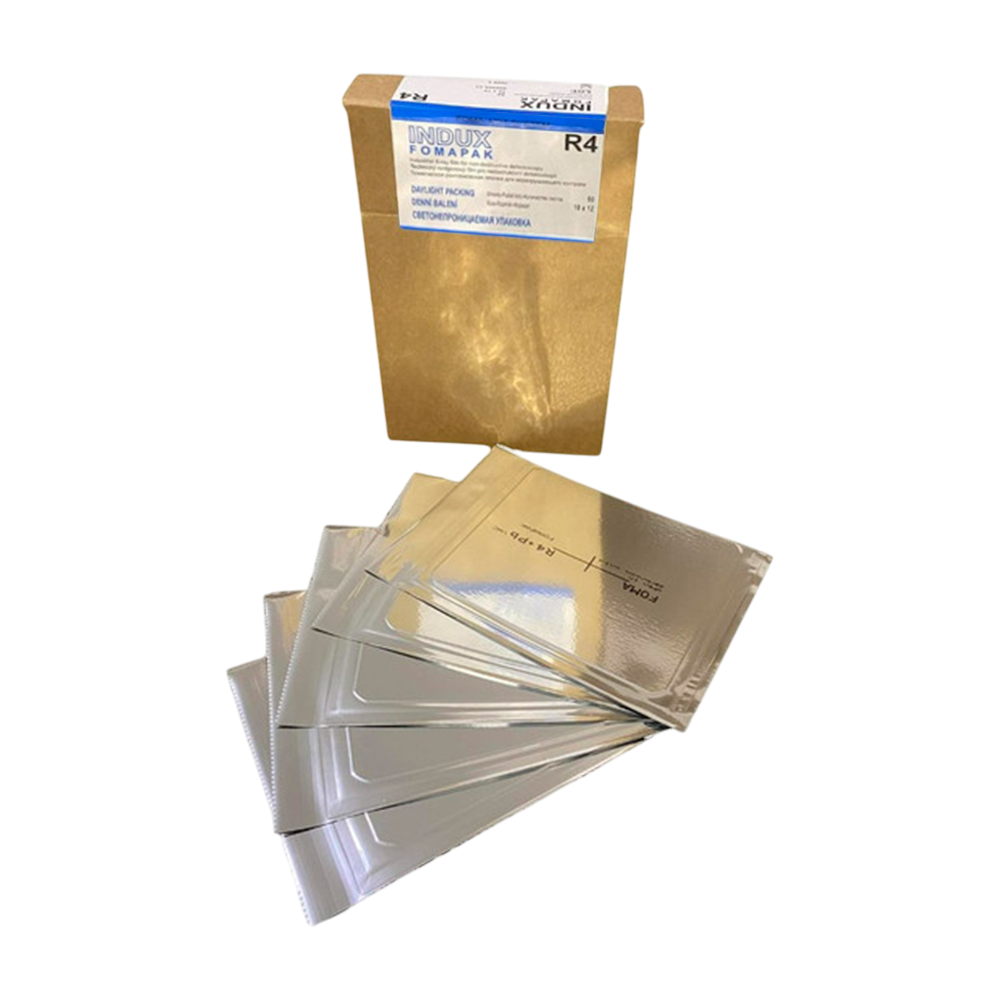

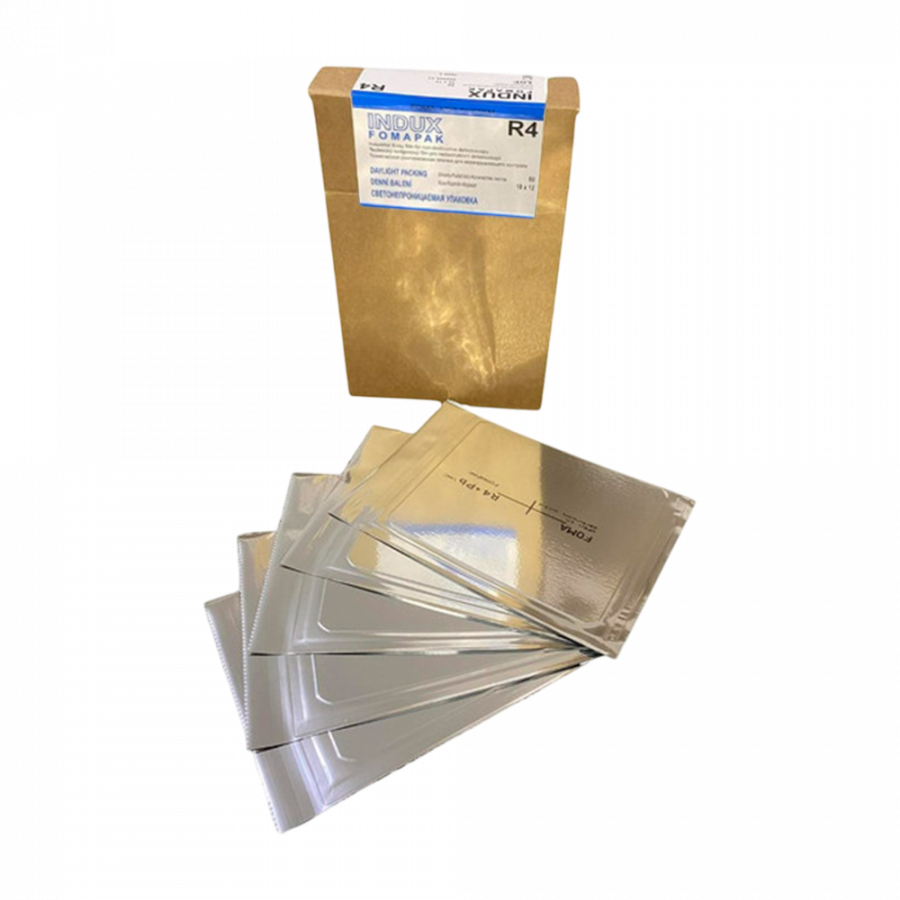

Несколько видов упаковок: вакуумная упаковка (FOMAPACK), упаковка для фотолабораторий (KB), рулонная упаковка для дневного света (FOMADUX ROLLFILM).

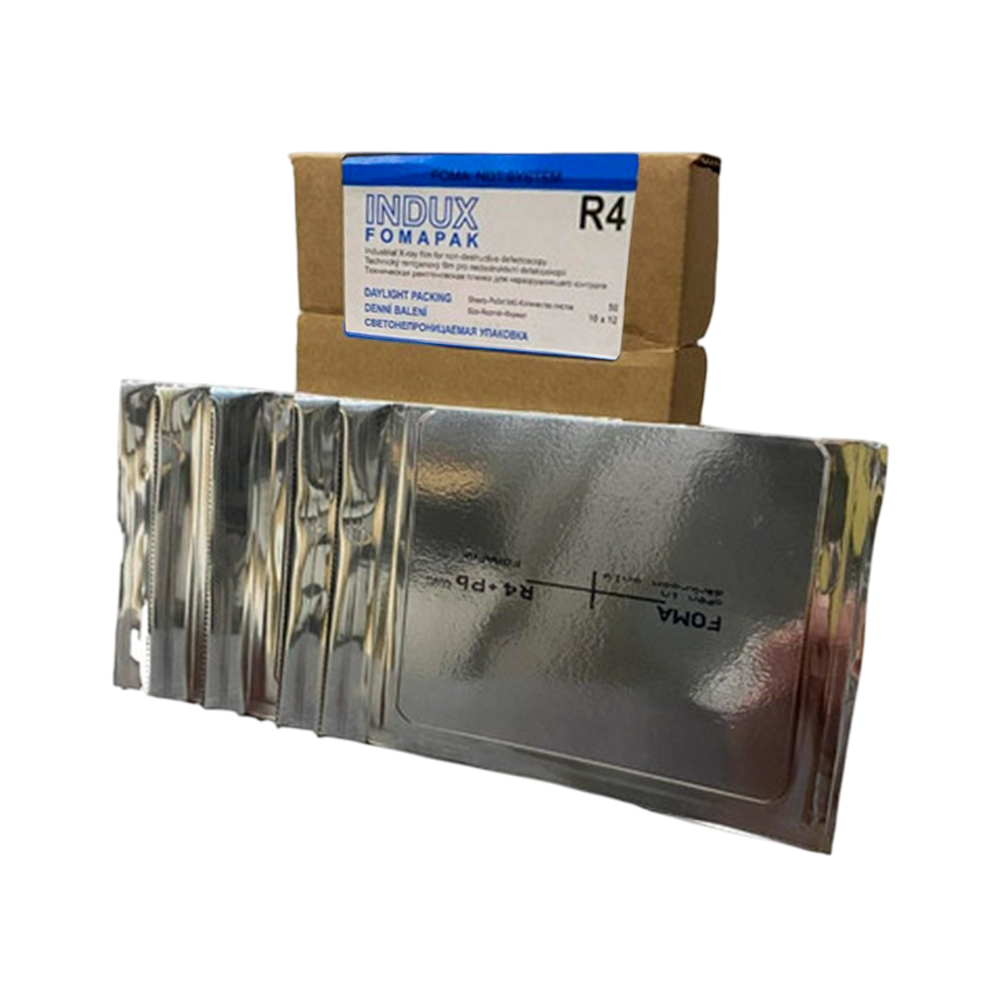

Плёнка в упаковке типа FOMAPAK содержит с обеих сторон свинцовый экран толщиной 0,025 или 0,1 мм, кашированный бумагой 70-90 г/м2.
Может проявляться вручную или автоматически.
Обрабатывается при безопасном жёлто-оранжевом освещении с длиной волны 590 нм.
Рекомендуемые растворы для ручной обработки: проявитель и регенератор проявителя FOMADUX LP-T, быстродействующий фиксаж FOMAFIX, жидкий концентрат смачивающего агента FOTONAL.
Рекомендуемые растворы для автоматической обработки: регенератор проявителя FOMADUX LP-D, стартер проявителя FOMA LP-DS, быстродействующий фиксаж + отвердитель FOMADUX FIX-Set (FOMADUX FIX + FOMAFIX H).
Является идеальным решением для регистрации мелких критических дефектов в авиационной промышленности, ядерной энергетики, при контроле отливок из лёгких металлов и стали.
Рулонная плёнка
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Плёнка FOMA INDUX / FOMADUX R4 предназначена для снимков со свинцовыми экранами или без них. Используется при низких напряжениях для съёмки продуктов малой или средней толщины из лёгких металлов. При более высоких напряжениях эта плёнка является подходящей для испытаний более толстых деталей из лёгких металлов или тонких из стали. С высокоэнергетическим гамма излучением плёнка подходит для съёмки толстостенных изделий из стали.
Этот вид плёнки является идеальным решением для регистрации мелких критических дефектов в авиационной промышленности, ядерной энергетики, при контроле отливок из лёгких металлов и стали.
Особенности и преимущества
Сенситометрические характеристики
220 кВ / 10 мА / 8 мм Cu, автоматическое проявление, проявитель FOMADUX LP-D, 8-минутный цикл обработки при 28°С (соответствует 2-минутному времени проявления).

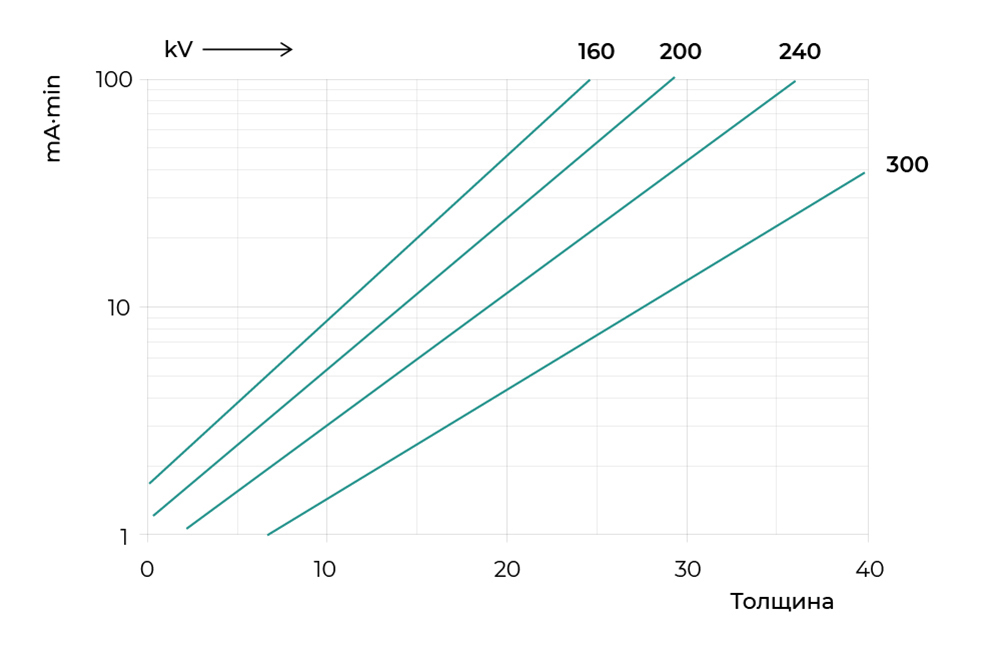

Рентгеновское излучение
SFD=100 см.
Виды упаковок и форматы
Листовая плёнка| Тип | Описание | Формат, см | Количество листов, ед. |
| KB NIF (для фотолабораторий) | В одной упаковки этого типа обычно содержится 100 (иногда 50) листов плёнки в светонепроницаемом общем конверте без прокладок. Внешняя упаковка представляет собой надёжную коробку со светонепроницаемой крышкой. |
6×24 6×40 6×48 8,9×43,2 10×12 10×20 10×24 10×40 10×48 10×72 18×24 24×30 30×40 35,6×43,2 |
100 100 100 100 100 100 100 100 100 100 100 50 100 100 |
| FOMAPACK DB (вакуумная упаковка) | В одной упаковки этого типа обычно содержится 50 листов плёнки, каждый из которых находится в свето- и влагонепроницаемом гибком пакете со свинцовыми экранами толщиной 0,025 или 0,1 мм с обеих сторон плёнки. |
6×10 6×12 6×16 6×20 6×24 6×30 6×40 6×48 10×10 10×12 10×16 10×20 10×24 10×30 10×40 10×48 18×24 30×40 |
50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 |

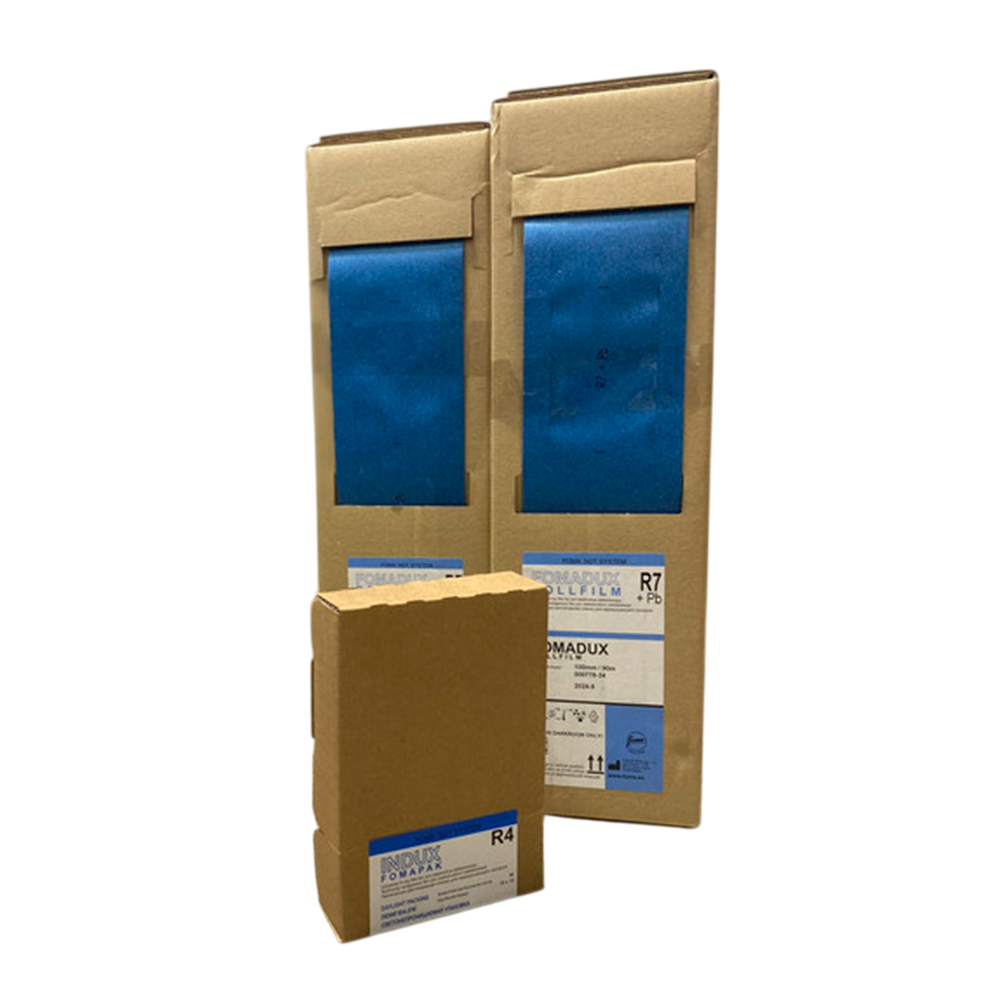

Рулонная плёнка
| Тип | Описание | Формат, мм/м |
| FOMADUX ROLLFILM with Pb | Рулонная плёнка в светонепроницаемой упаковке со свинцовыми экранами толщиной 0,025 мм, намотанная на бумажный сердечник и помещённая в картонную коробку. |
60×90 70×90 100×90 |
| FOMADUX ROLLFILM BLR | Рулонная плёнка в светонепроницаемой упаковке без свинцовых экранов, намотанная на бумажный сердечник и помещённая в картонную коробку. |
70×150 100×150 |
Соответствие рентгеновских плёнок классу чувствительности по EN 584-1 / ISO 11699-1
| Производитель | Класс чувствительности по EN 584-1 / ISO 11699-1 | ||||||
| C1 | C2 | C3 | C4 | C5 | C6 | Специальные плёнки | |
| Carestream (Kodak) | DR50 | M100 | MX125 | T200 | AA400 | CX | HS800 |
| AGFA | D2 | D3 | D4 | D5 | D7 | D8 | F8 |
| FUJI | IX25 | - | IX50 | IX80 | IX100 | IX150 | IX100HD |
| FOMA | R2 | R3 | R4 | R5 | R7 | R8 | RX-8 |
| Тасма | - | - | РТ-4Т |
РТ-К РТ-5Д |
РТ-К Мод РТ-7Т |
- |
РТ-1 РТ-1В |
Хранение плёнки
Хранение неэкспонированной плёнки:
Плёнки хранятся в оригинальных упаковках в сухом и прохладном месте (при температуре +10°С~+21°C и относительной влажности 40~60%), во вертикальном положении, вне досягаемости от воздействия вредных испарений, газов и ионизирующего излучения.Хранение экспонированной плёнки:
Плёнку необходимо как можно скорее проявить.Хранение обработанной плёнки:
Изготовитель гарантирует срок хранения минимум 50 лет при безупречной проявке и промывке и хранении в помещении с относительной влажностью 40~60 % вне пределов досягаемости вредных газов.Дополнительная информация
Страна производства
Чехия
Технические характеристики
| Характеристика | Значение |
| FOMA INDUX / FOMADUX R4 | |
| Чувствительность, рентген-1 | 4,0~5,0 |
| Коэффициент контрастности G, средний | 4,9 |
| Коэффициент контрастности G при D=2 | 4,1 |
| Коэффициент контрастности G при D=4 | 6,8 |
| Фактор гранулярности, σD | 0,023 |
| Отношение сигнал/шум, G/σd | 180 |
| Чувствительность ISO | 100±20 |
| Качественная классификация по EN 584-1 / ISO 11699-1 | C3 |
| Качественная классификация по ASTM E1815-96 | Class I |
| Качественная классификация по JIS K 7627 | T2 |
