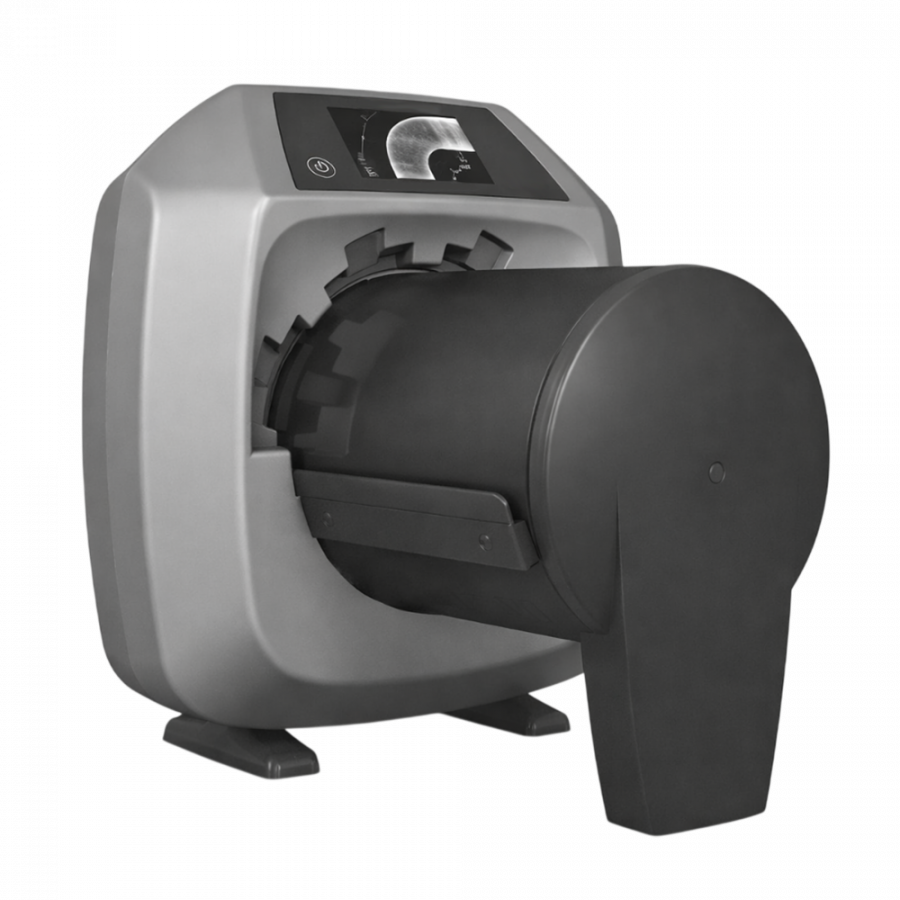

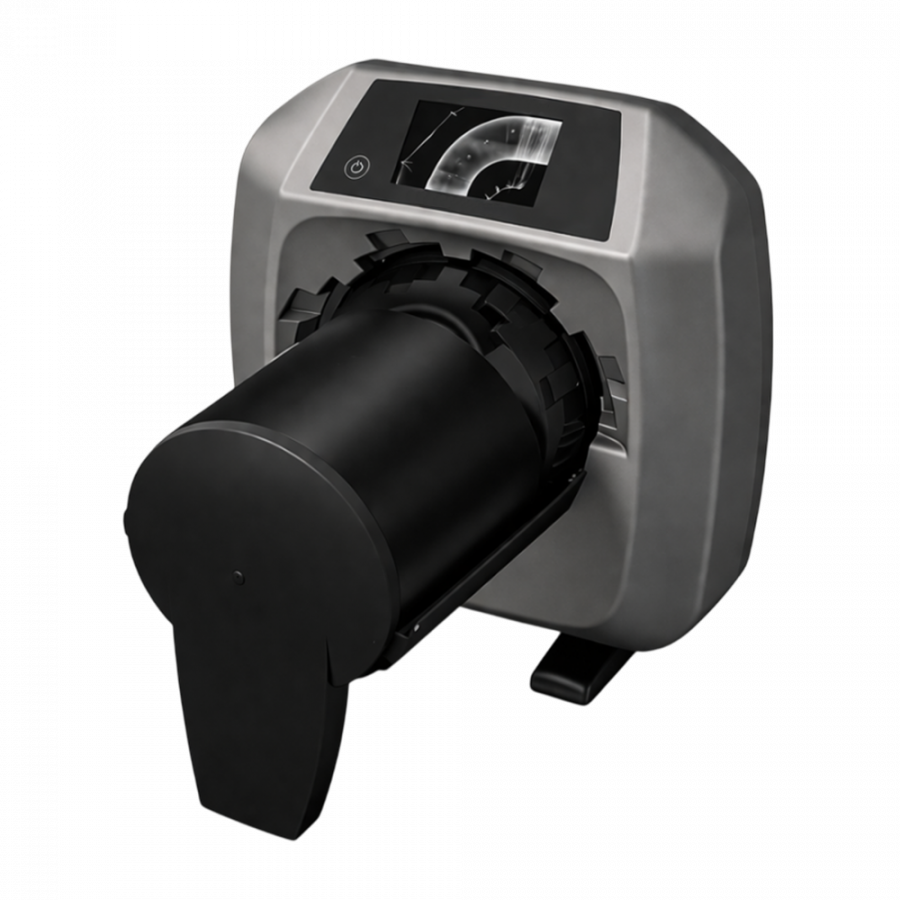

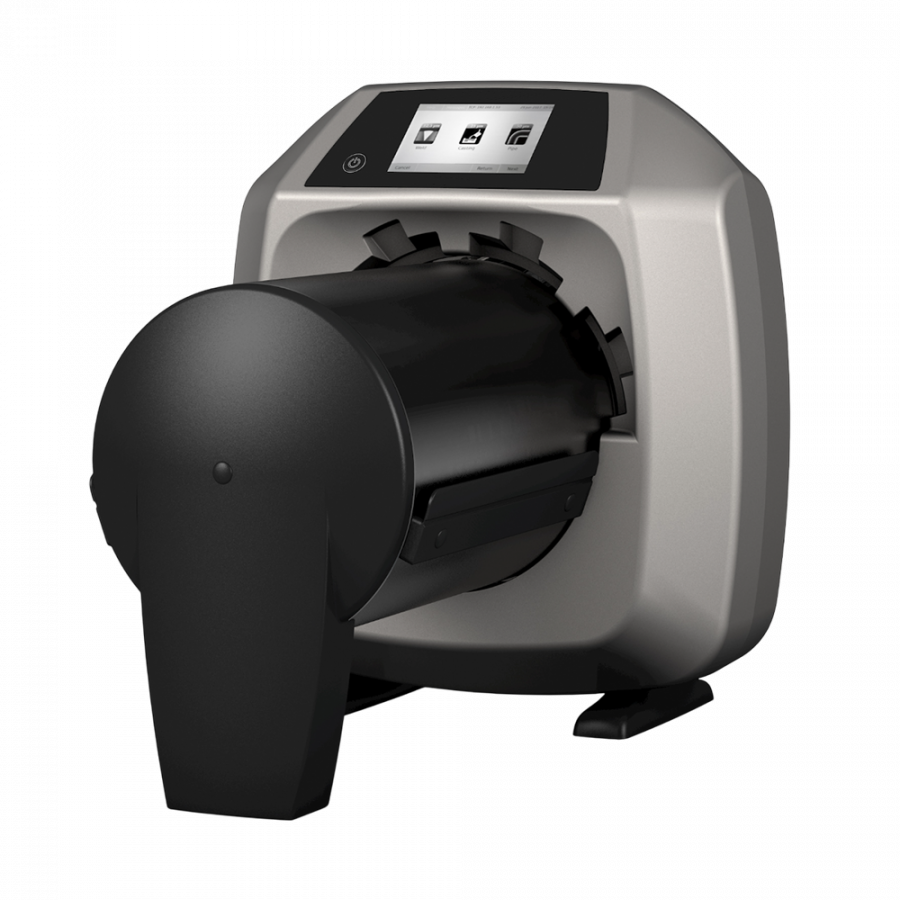

Система компьютерной радиографии (сканер фосфорных пластин) Неоскан КР1

Система компьютерной радиографии (сканер фосфорных пластин) Неоскан КР1 предназначена для оцифровки рентгенографических изображений с запоминающих пластин и особенно хорошо подходит для контроля эрозии и коррозии, а также может применяться как с рентгеновскими аппаратами, так и с изотопными источниками благодаря высокой контрастности изображения. Обеспечивает базовое пространственное разрешение 80 мкм, размер лазерного пятна 50 мкм и 16-битную градацию серого. Сканер работает с пластинами шириной от 2 до 35 см и длиной от 3 до 200 см, что делает его удобным для широкого круга производственных и полевых задач.

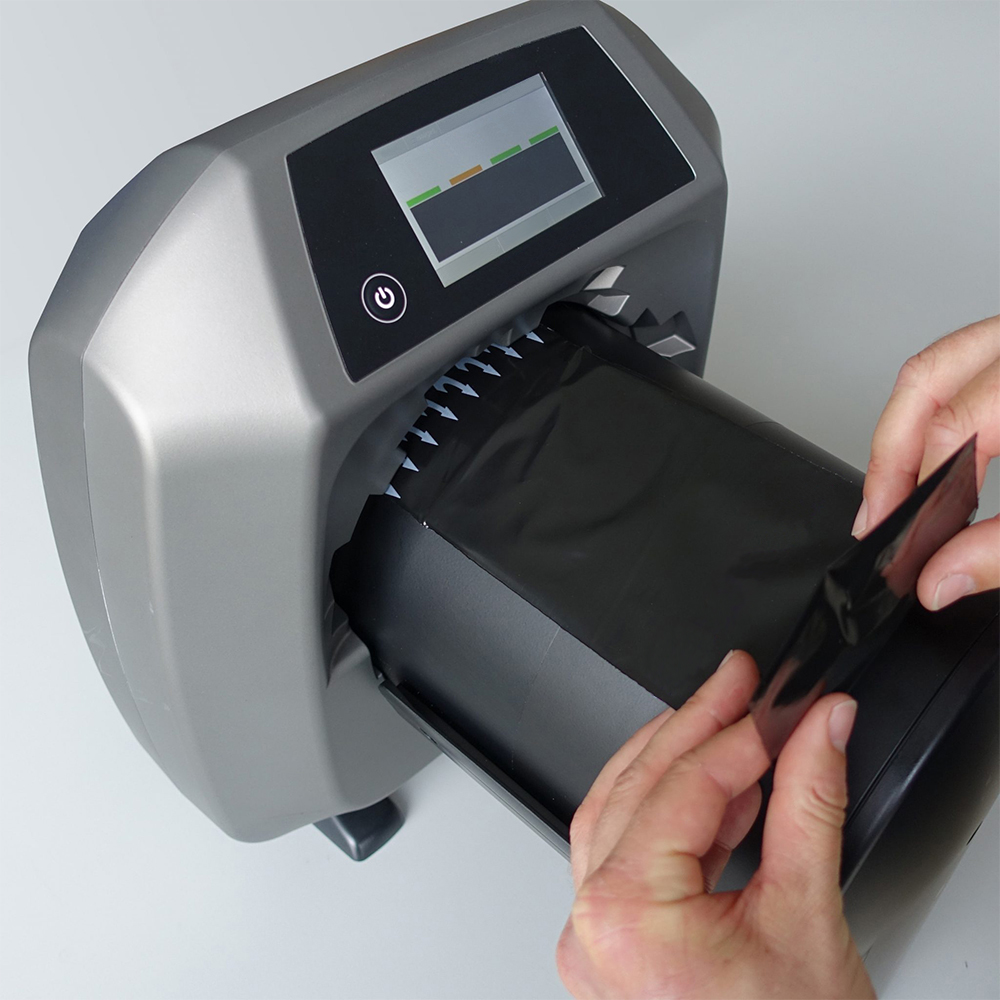

Принцип работы системы основан на технологии компьютерной радиографии, где вместо рентгеновской плёнки используется запоминающая пластина, которую экспонируют рентгеновским или гамма-излучением. Пластины подаются в сканер, где скрытое изображение считывается тонко сфокусированным лазерным лучом. При стимулировании пластина излучает свет, интенсивность которого пропорциональна полученной дозе. Этот свет регистрируется фотоприёмником, преобразуется в цифровой сигнал, после чего на компьютере формируется цифровое рентгенографическое изображение для просмотра и анализа. После считывания запоминающая пластина проходит через устройство стирания. Оставшиеся визуальные данные стираются под действием сильного света. Предусмотрена настройка 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

В сканерах Неоскан КР1 применяется технология считывания информации с фосфорной пластины на основе параболического зеркала. Благодаря этому достигается двух-трёхкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами. Направляющие на сканере позволяют считывать две пластины одновременно, при этом программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров могут быть считаны сканером без применения специального адаптера.

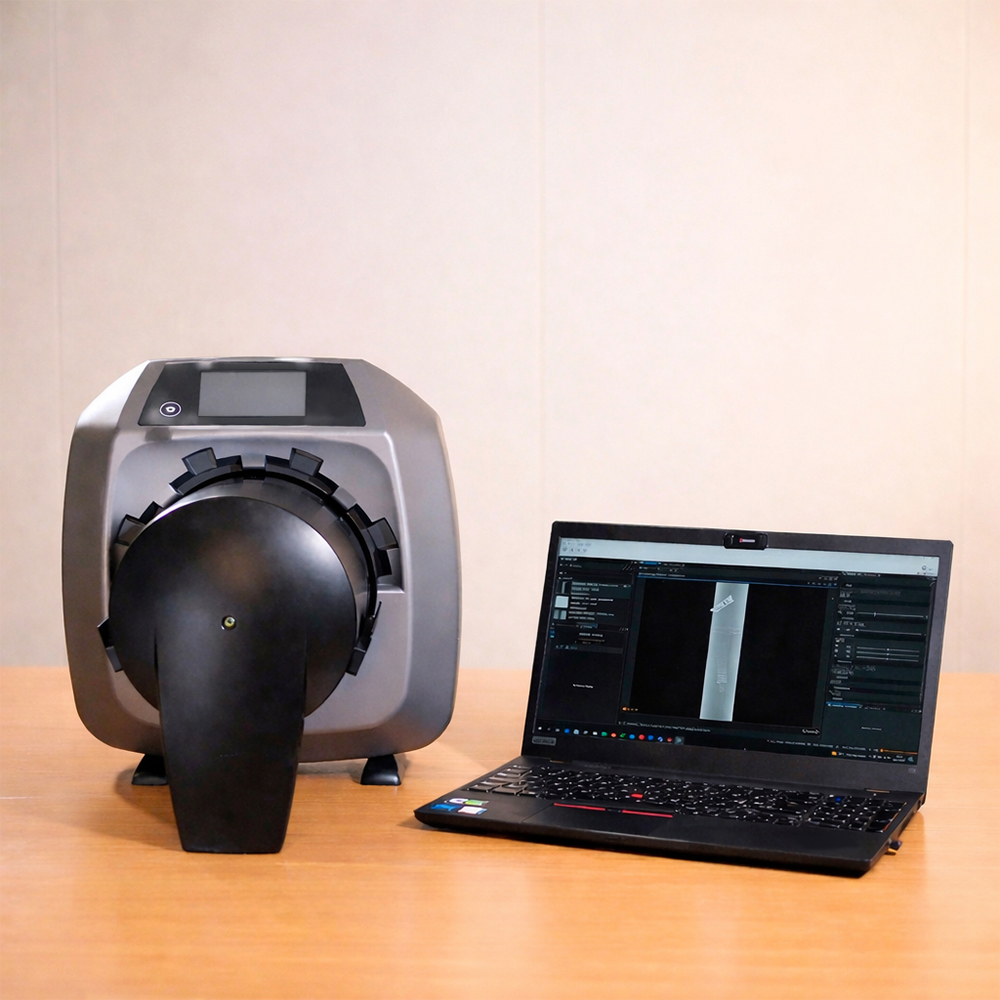

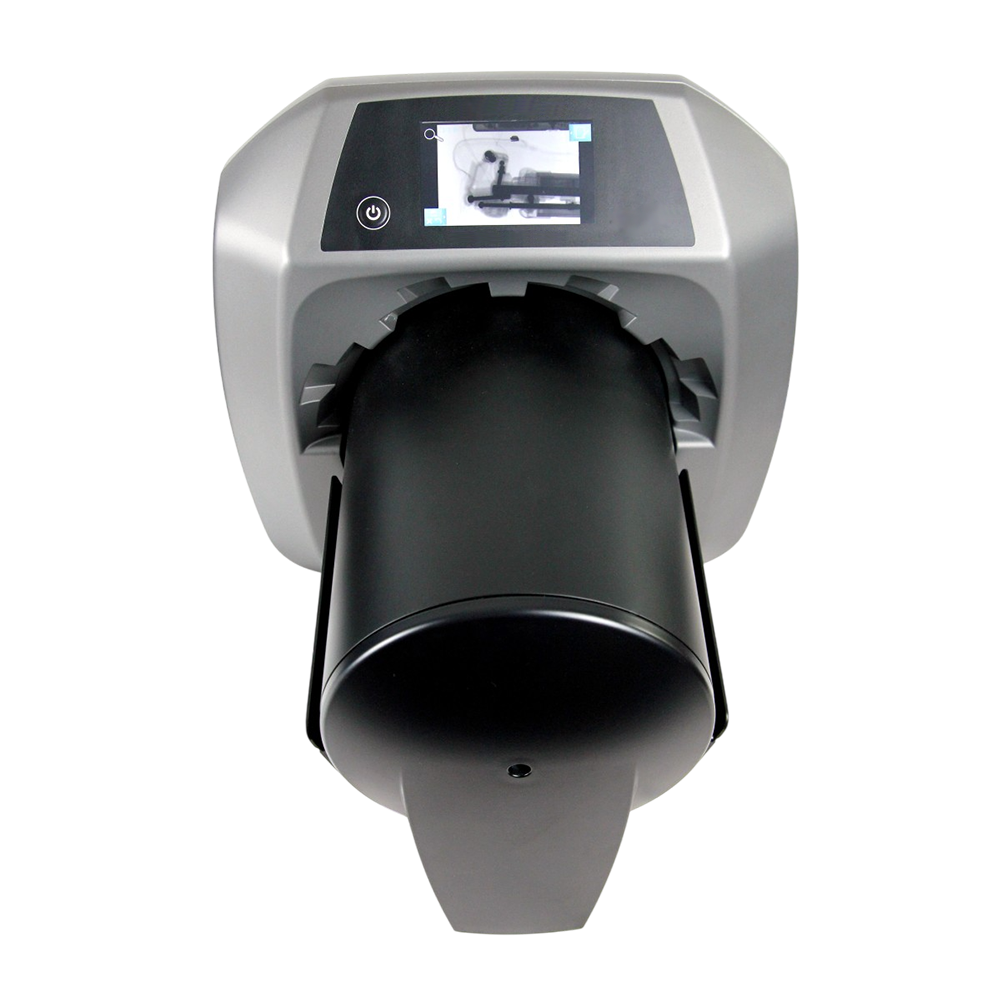

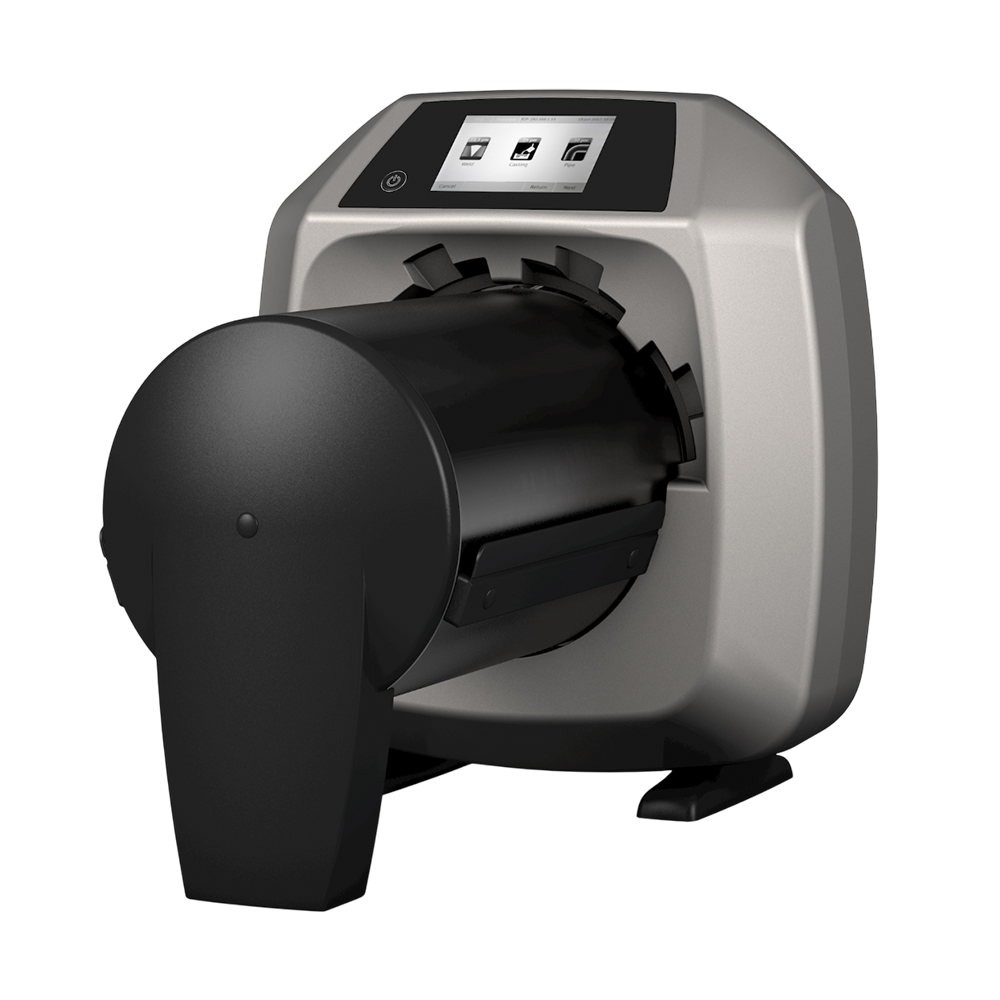

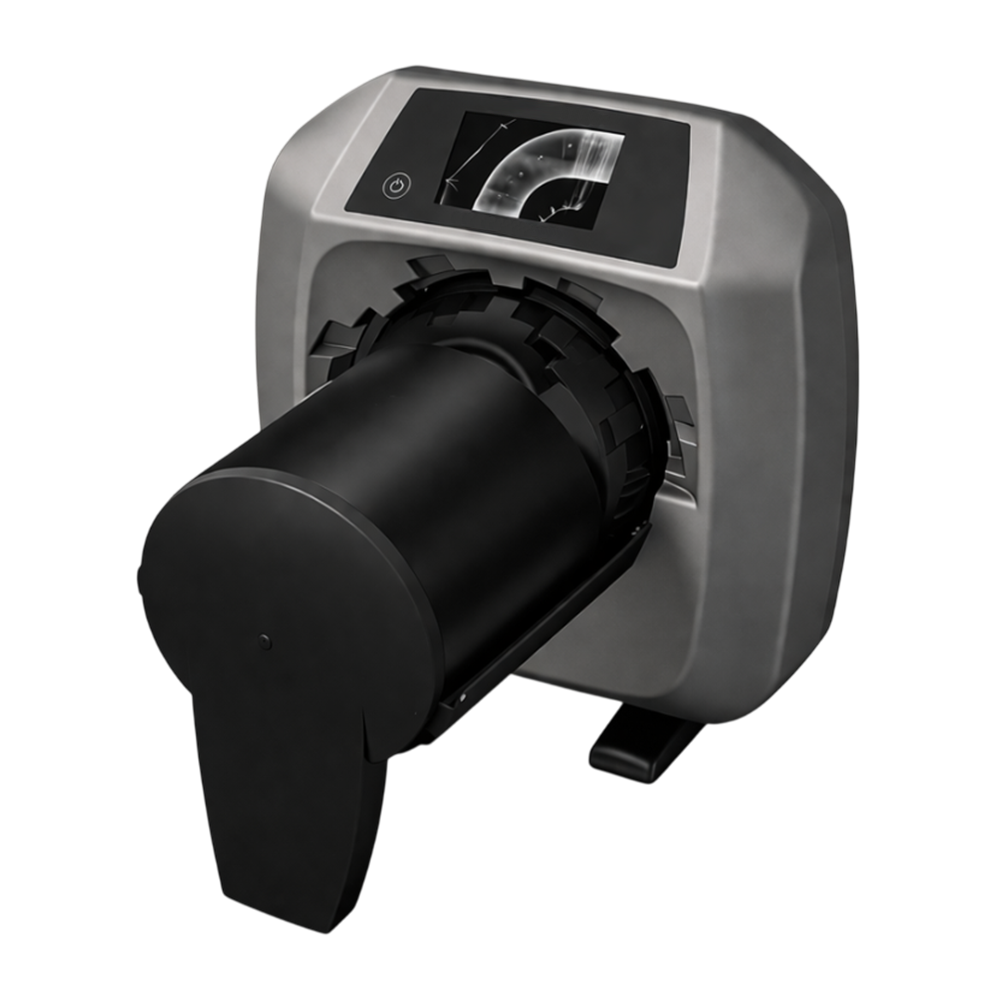

Неоскан КР1 представляет собой компактное переносное устройство промышленного назначения, конструктивно выполненное в виде базового блока, в корпусе которого объединены узлы подачи и транспортирования запоминающей пластины, лазерного считывания скрытого рентгенографического изображения, последующего стирания пластины, а также встроенные средства управления и обмена данными. Сканер отличается компактным исполнением и мобильностью, для удобства эксплуатации предусмотрены встроенный мини-ПК, сенсорный экран, автономный режим работы без обязательного подключения к внешнему компьютеру, а также интерфейсы Ethernet и wi-fi.

Сканер компьютерной радиографии Неоскан КР1 применяется в промышленности для радиографического контроля сварных соединений, эрозии и коррозии, литых металлических изделий, композитных материалов и бетонных конструкций в нефтегазовой отрасли, энергетике, авиационно-космической промышленности, автомобилестроении, исследовательских лабораториях и специальных видах контроля.

Особенности и преимущества

Универсальность применения – сканер подходит как для рентгеновских, так и для изотопных методов контроля.

Широкое применение в самых разных сферах неразрушающего контроля, от простых сварных швов до сложных объектов космической отрасли.

В сканере применена технология считывания информации с запоминающей фосфорной пластины на основе параболического зеркала, благодаря которой достигается двух-трёхкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами.

Базовое пространственное разрешение – 80 мкм, размер лазерного пятна – 50 мкм.

16-битный динамический диапазон позволяет исследовать детали, имеющие сложную геометрическую и пространственную форму, независимо от их толщины.

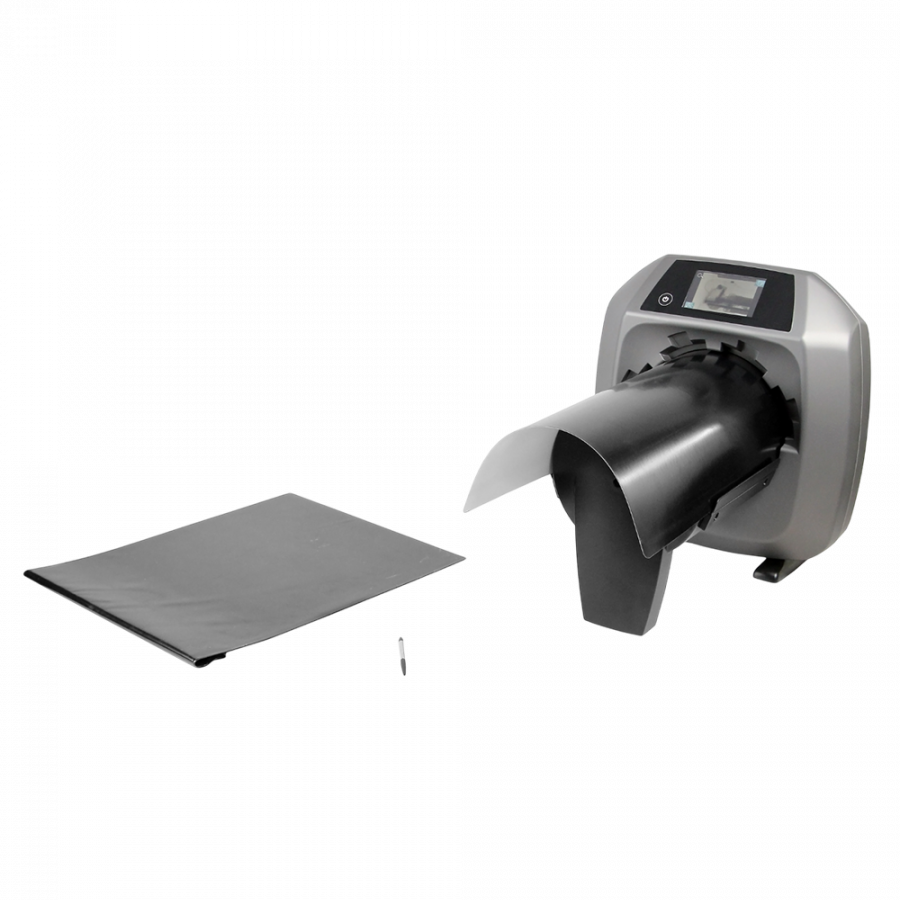

Возможность сканирования пластин различных размеров, форматов и чувствительности, специфических форм характерных для объекта контроля шириной от 2 см.

Максимальная ширина считываемых пластин составляет 35 см, а максимальная длина – 200 см.

Пластины малых размеров (вплоть до 2×2 см) могут быть считаны сканером без применения специального адаптера.

Возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

Сканирование нескольких пластин одновременно с последующим разделением снимков в программном обеспечении существенно увеличивает производительность.

Улучшенная система протяжки пластин обеспечивает их долгую службу.

Сразу же после считывания высокоэффективные светодиоды надёжно стирают всю информацию с запоминающей пластины, что позволяет использовать их несколько раз.

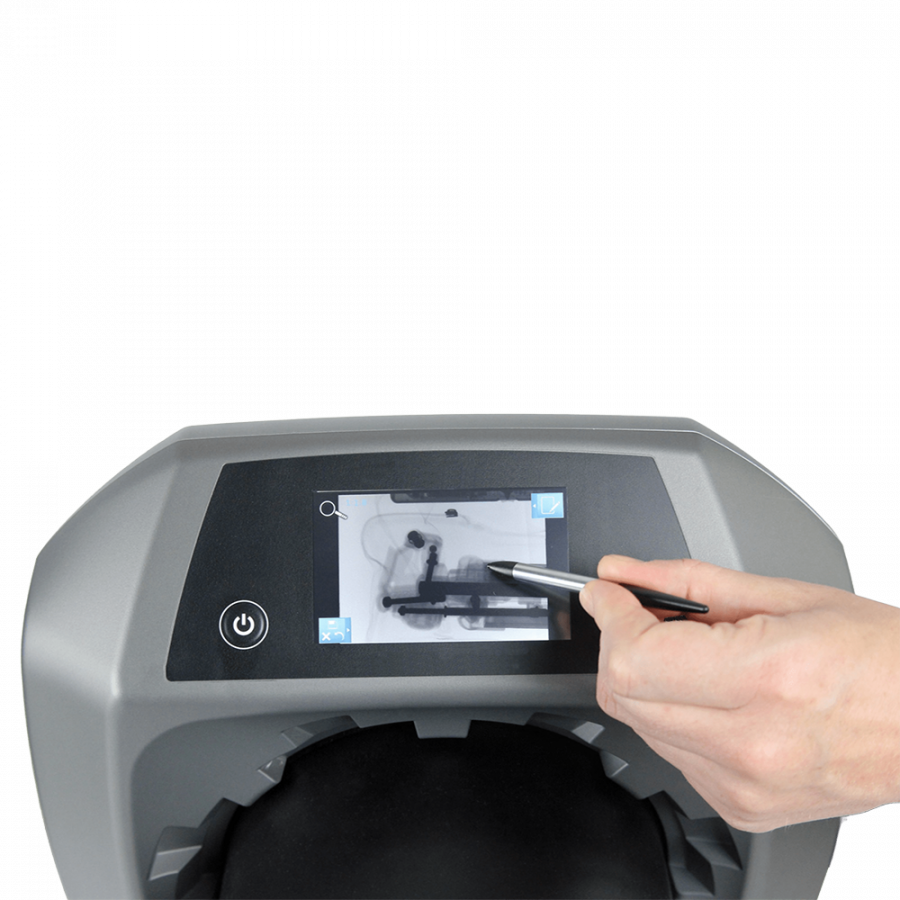

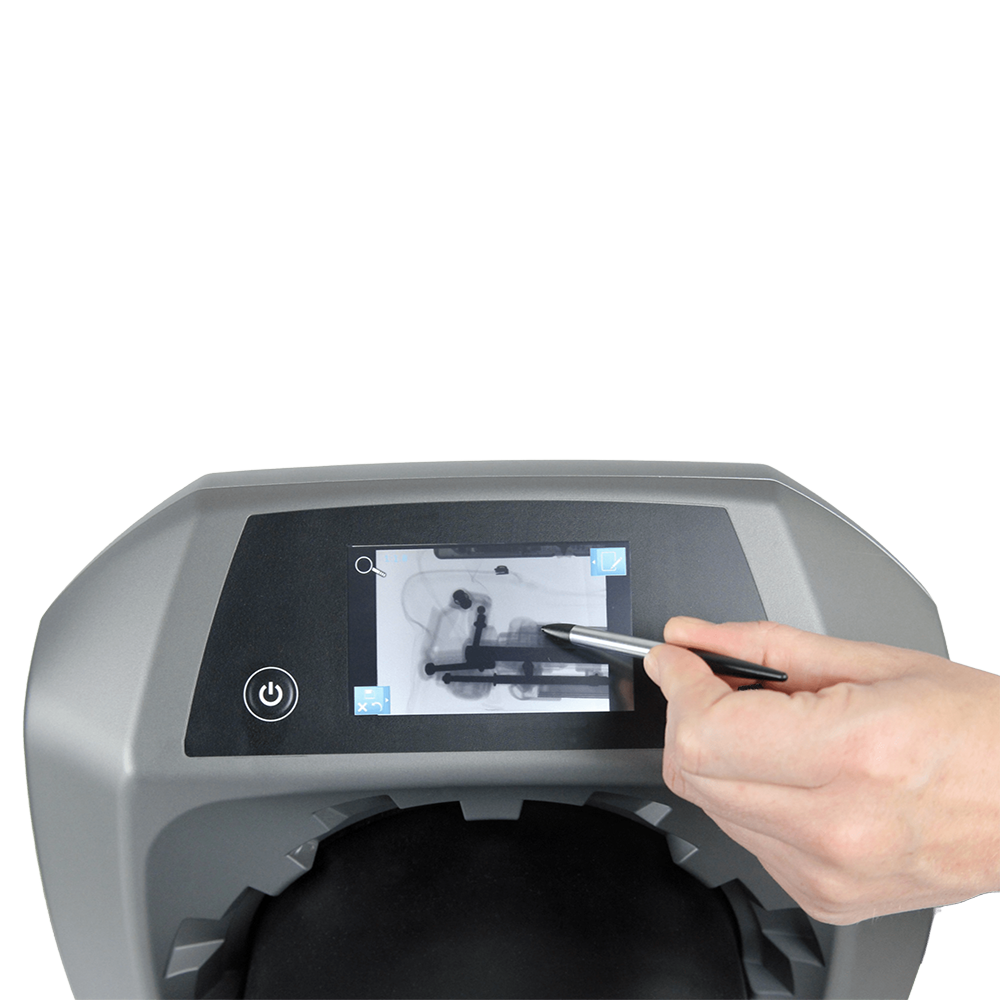

Встроенный сенсорный дисплей и возможность автономной работы без обязательного подключения внешнего компьютера.

Встроенный wi-fi-модуль позволяет подключаться к персональному компьютеру без проводов.

Сканер имеет собственную встроенную память, а также разъем для SD-карты, куда можно сохранять полученные результаты исследований.

Высокая мобильность и удобство применения в цеховых и полевых условиях благодаря малой массе и компактному исполнению.

Ударопрочный корпус надёжно защищает прибор от механических повреждений, пыли и влаги во время транспортировки и эксплуатации.

Низкие требования к обслуживанию: требуется только незначительное сервисное обслуживание раз в два года даже при эксплуатации в пыльной среде.

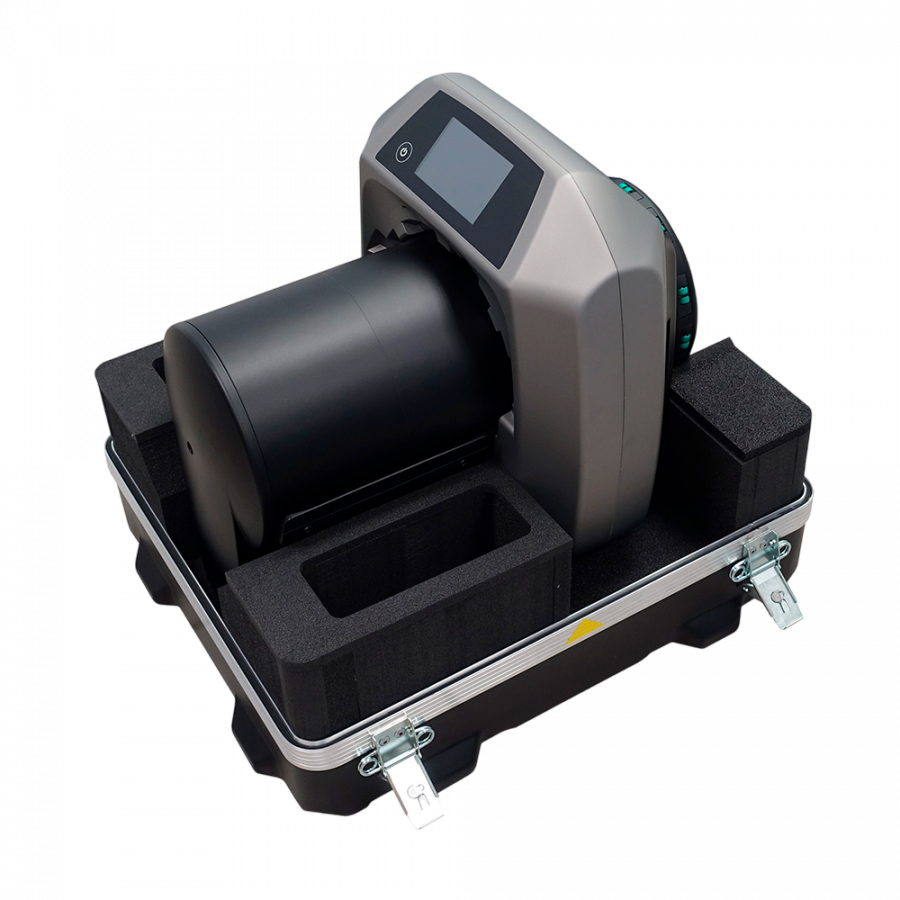

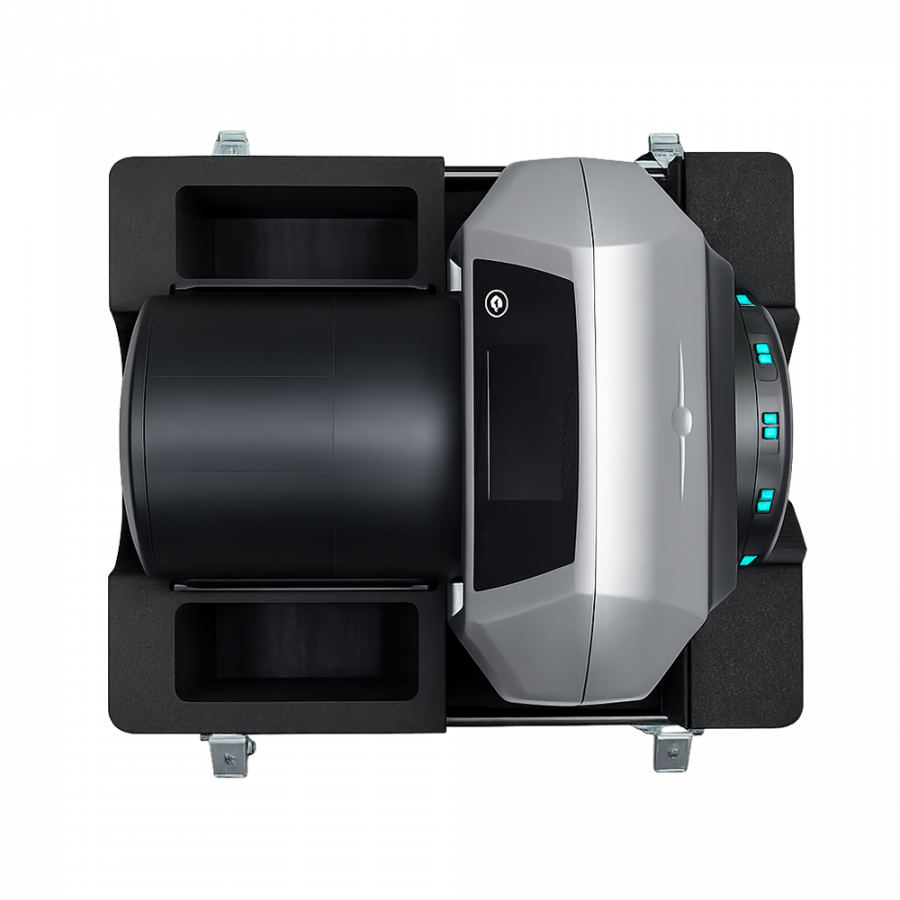

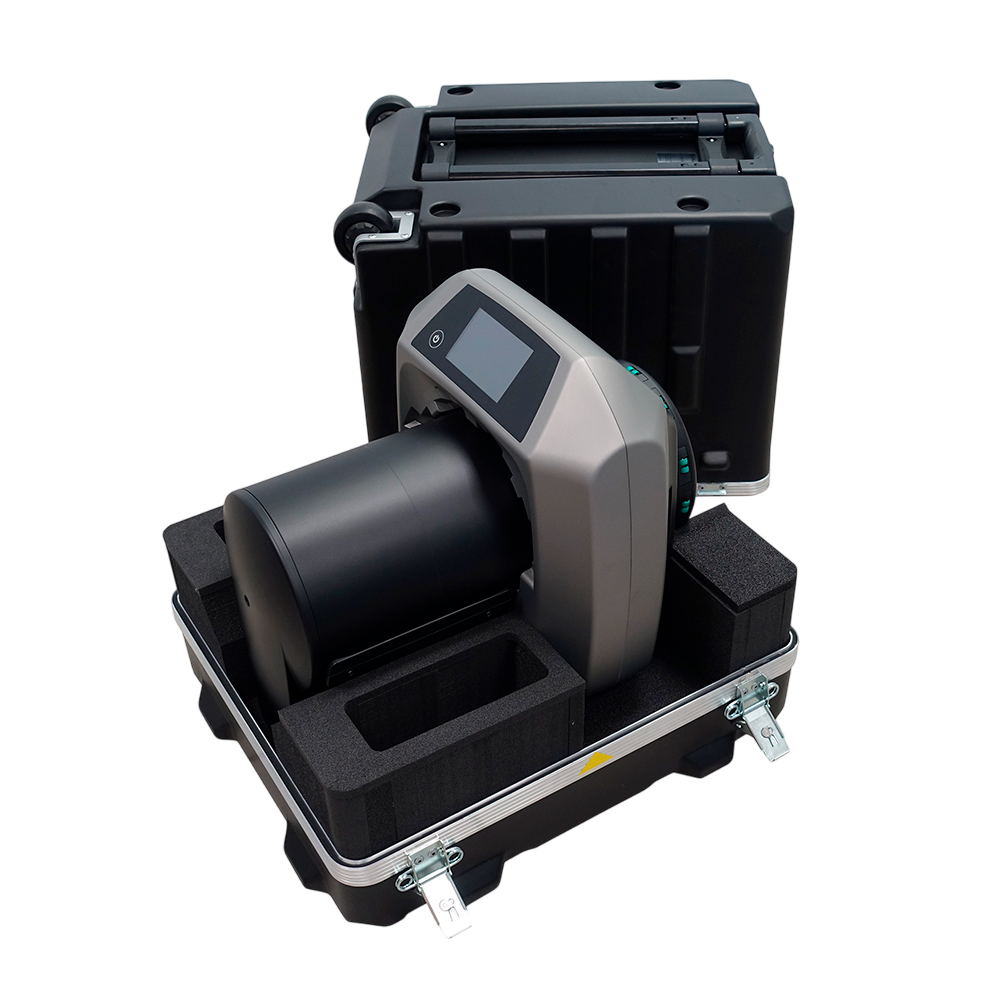

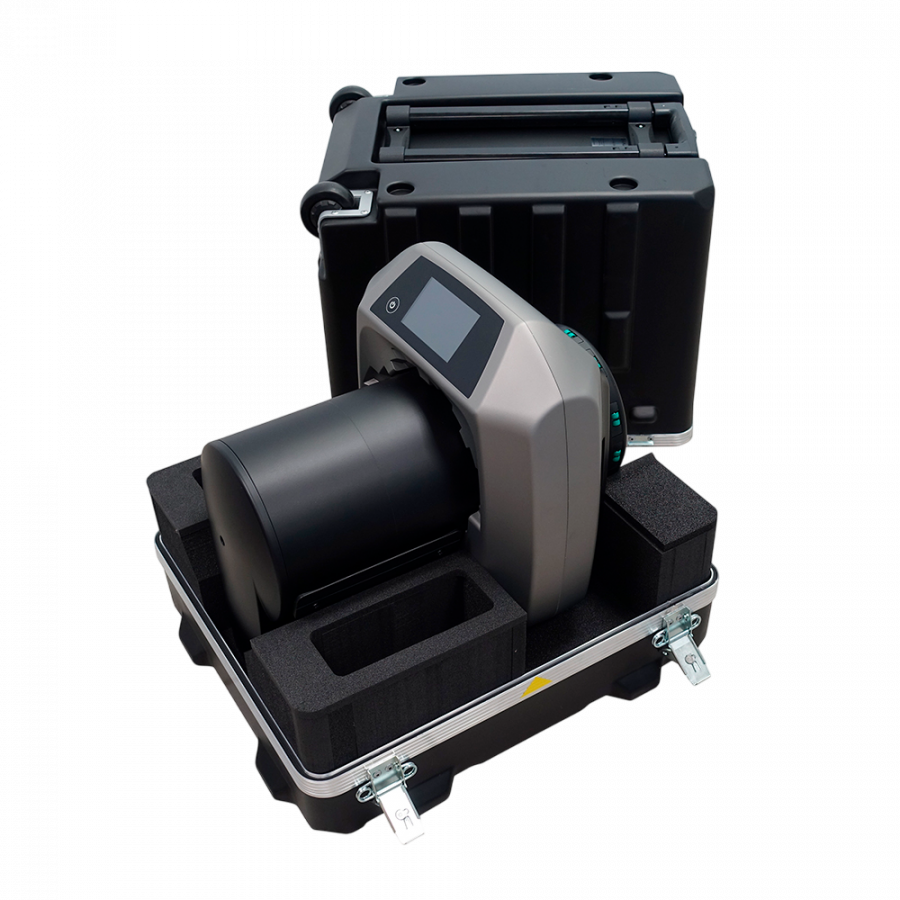

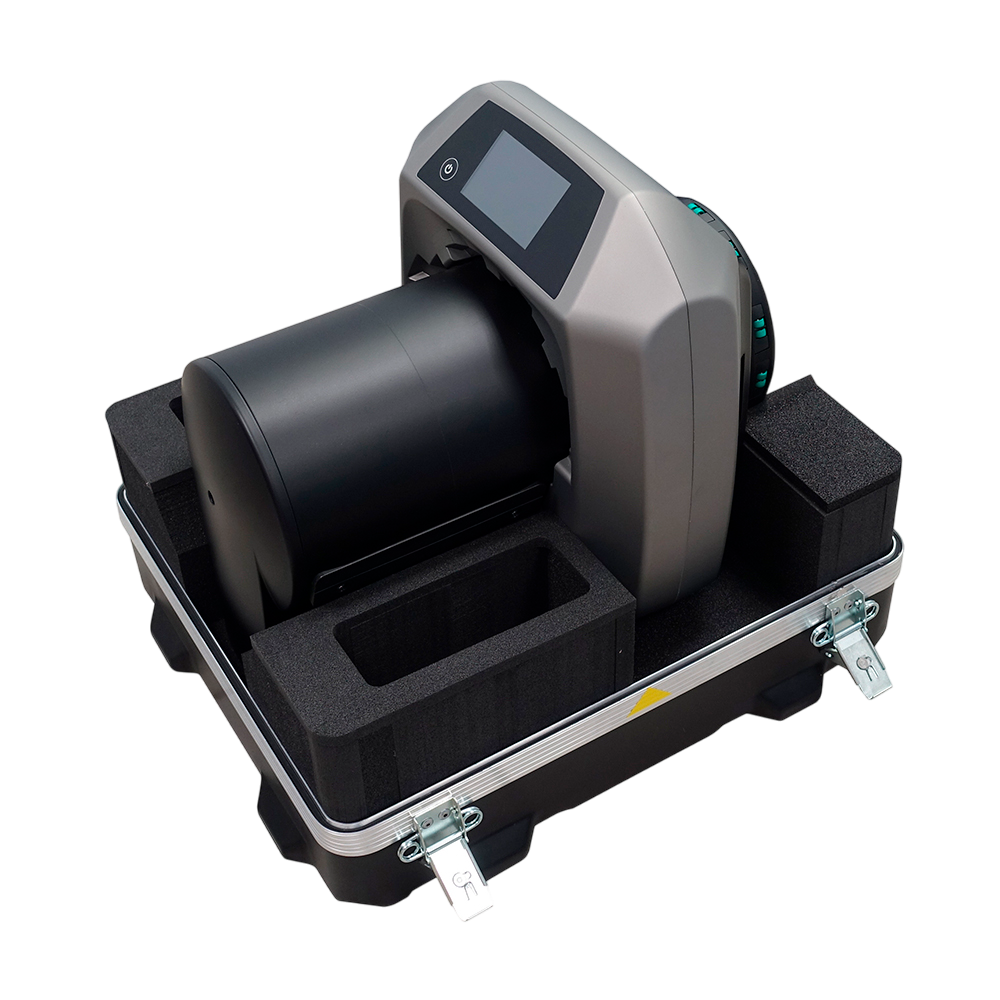

В комплектации имеется лёгкий и прочный кейс для удобной транспортировки сканера.

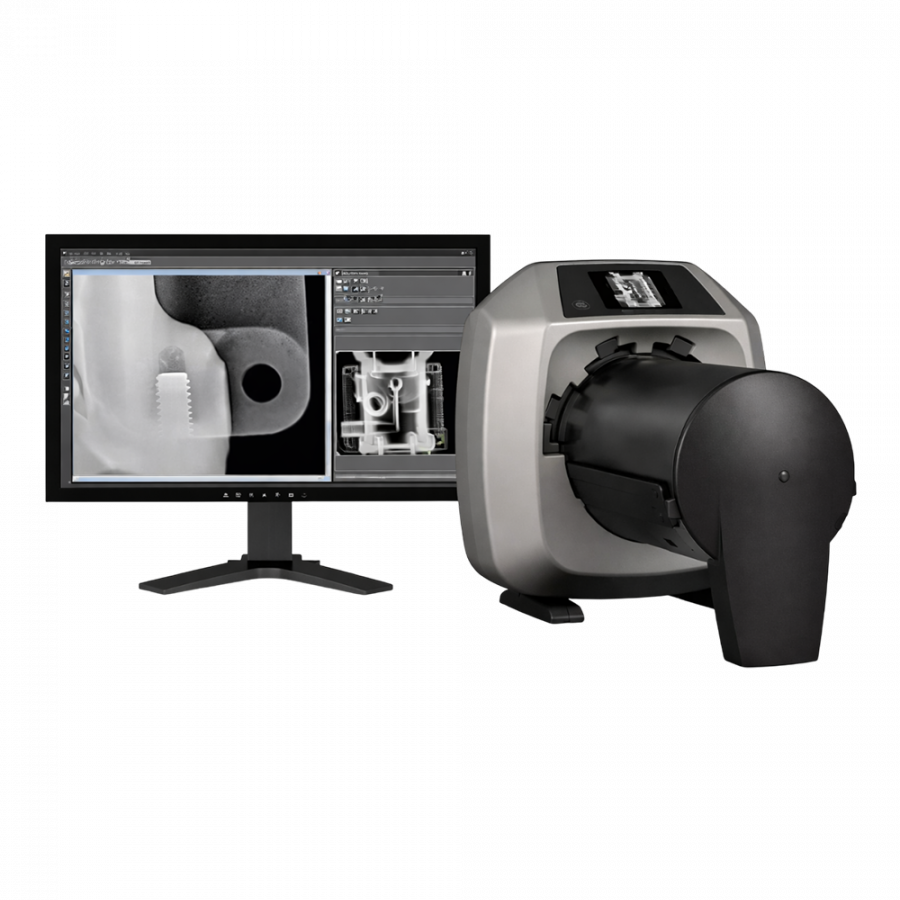

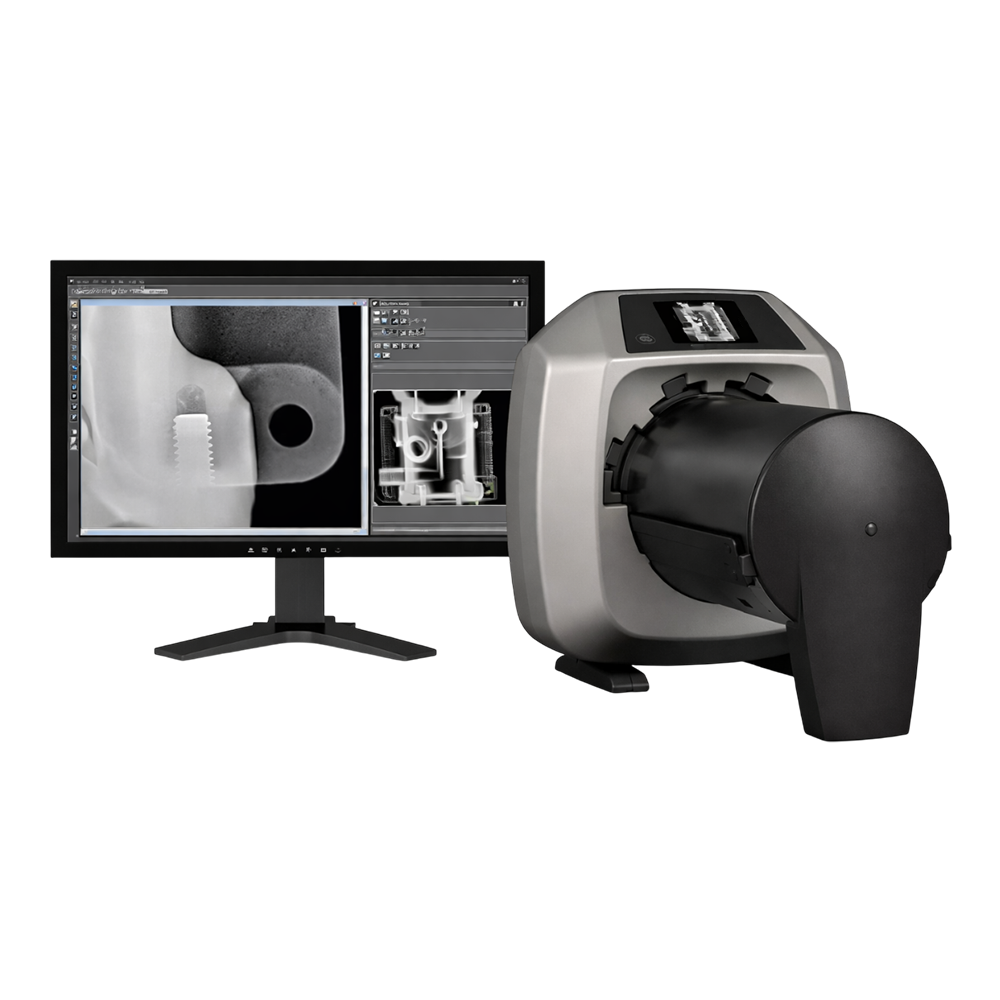

Интуитивно понятный интерфейс программного обеспечения помогает оценить снимки и оптимизировать рабочий процесс.

Комплектация

Стандартная комплектация:

Система компьютерной радиографии (сканер фосфорных пластин) Неоскан КР1

Блок питания

Сетевой кабель

Кабель передачи данных USB

Стилус

Светозащитный отвод

Карта памяти SDHC

Программное обеспечение

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

Дополнительное программное обеспечение

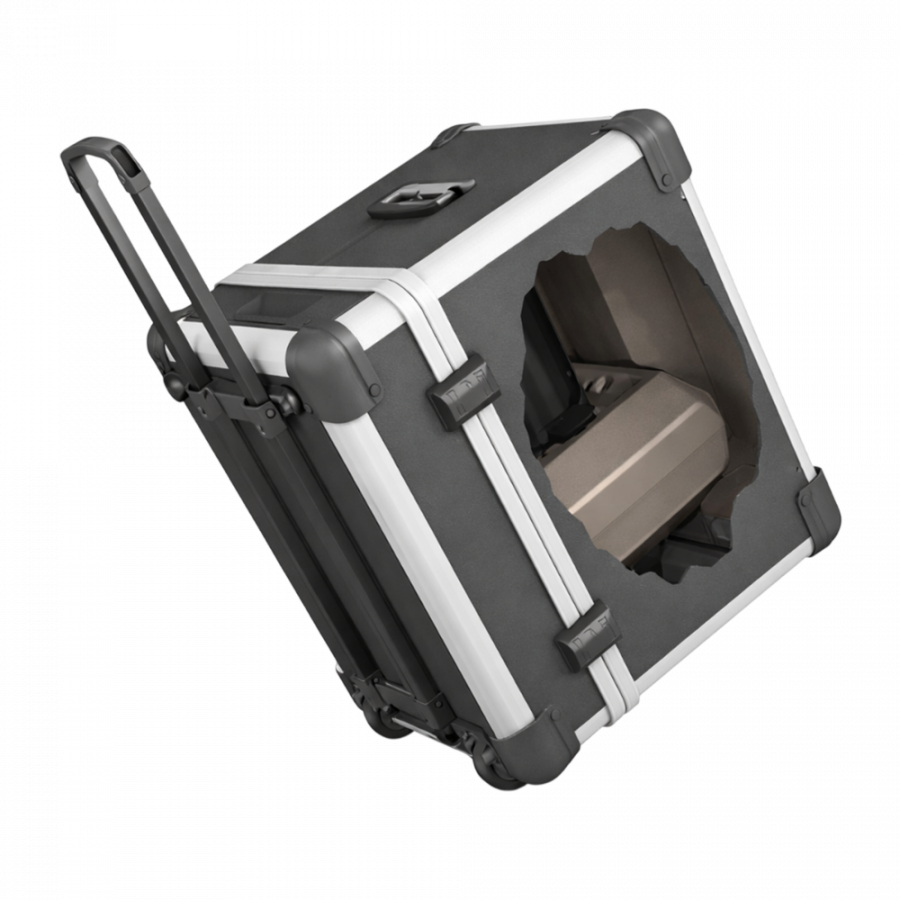

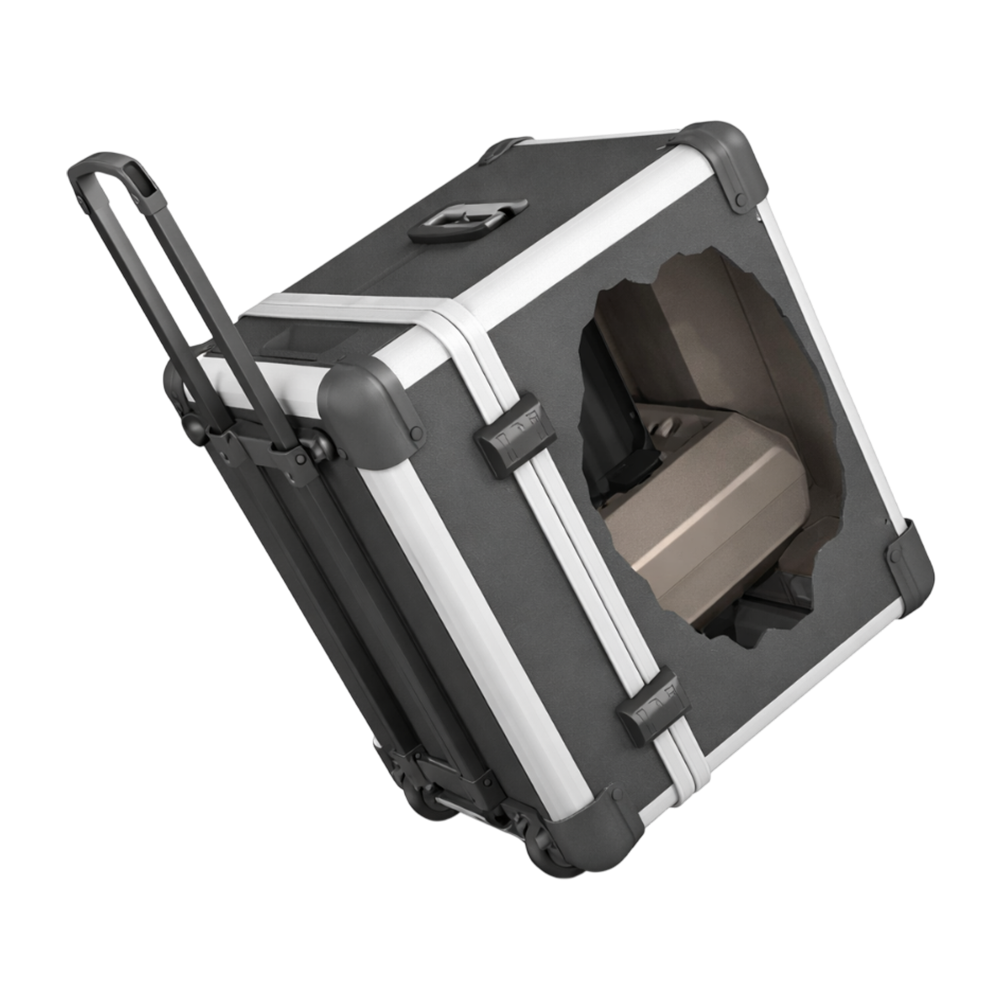

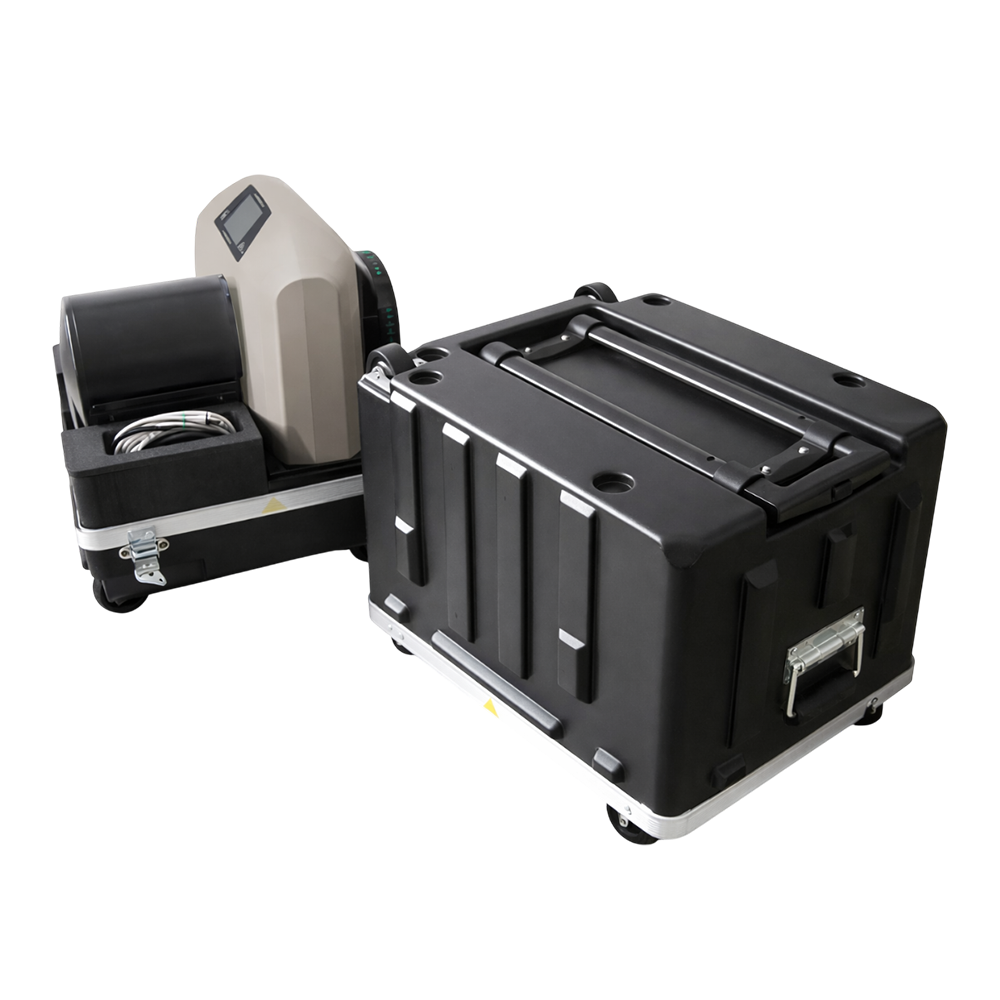

Жёсткий транспортировочный кейс

Персональный компьютер (ноутбук)

Запоминающие фосфорные пластины

Защитные чехлы для запоминающих пластин

Набор для чистки запоминающих пластин.

Дополнительная информация

Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
