Система компьютерной радиографии (сканер фосфорных пластин) Неоскан КР2

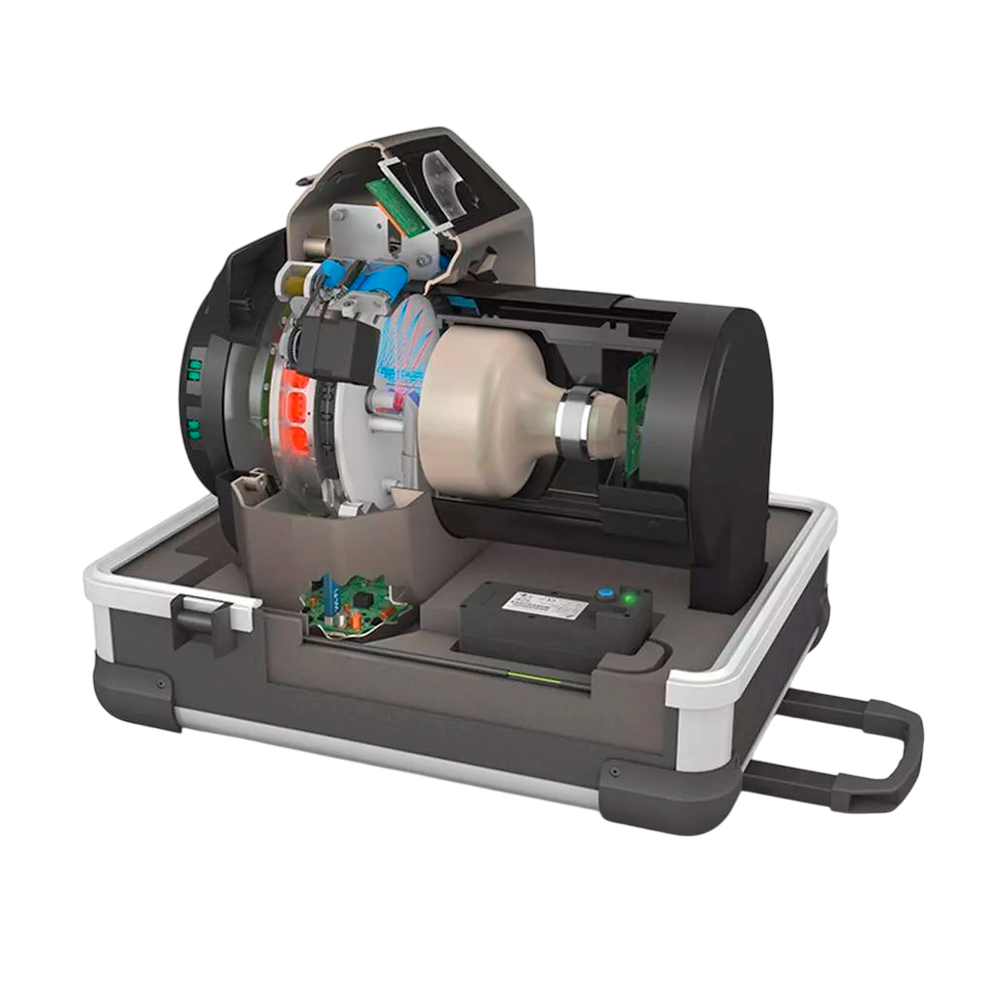

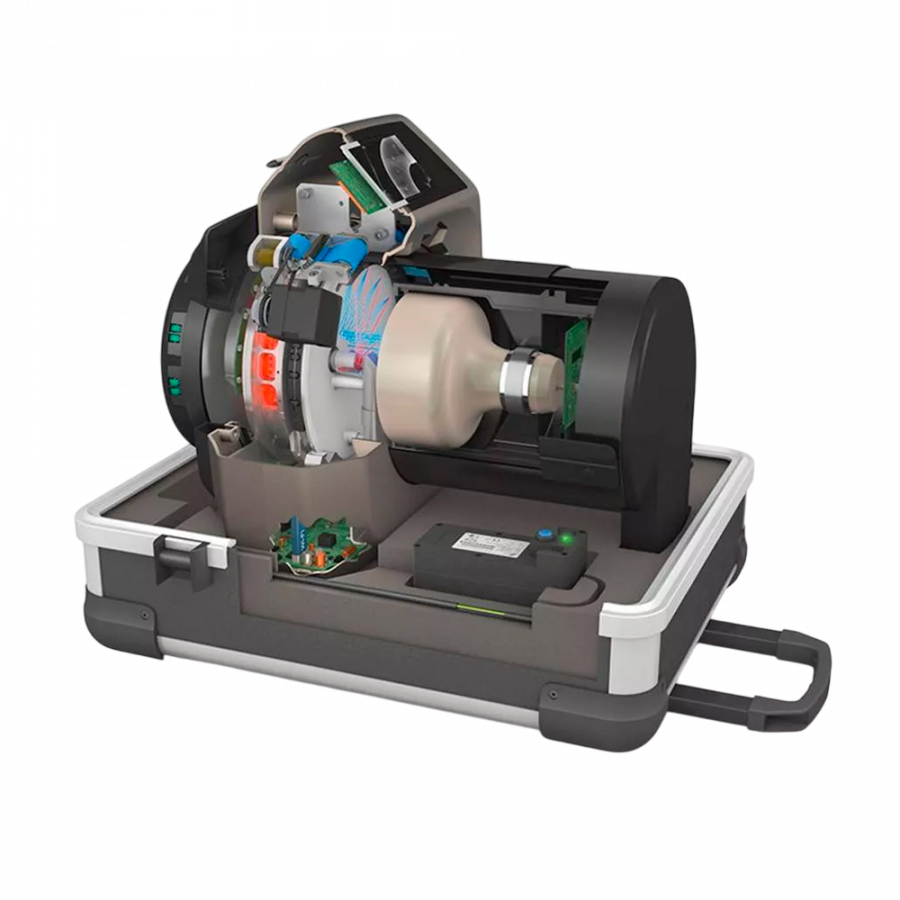

Система компьютерной радиографии высокого разрешения (сканер фосфорных пластин) Неоскан КР2 предназначена для сканирования запоминающих пластин, обработанных рентгеновским излучением в целях дефектоскопии. Она позволяет получить изображения со значением базового пространственного разрешения 30 мкм, которое достигается благодаря применению считывающего лазера с наименьшим значением размера лазерного пятна 12,5 мкм и высокоточной юстировке механизма протяжки запоминающих пластин. Принцип работы системы заключается в преобразовании изображения объекта контроля, полученного на пластине методом неразрушающего контроля, в цифровое изображение и дальнейшей его обработки, анализе и архивировании. Считывание изображения производится сканирующим устройством. В процессе считывания экспонированная пластина сканируется лазерным лучом. Излучение, возникающее в результате фосфоресценции пластины под действием лазерного луча, детектируется фотоприёмником и конвертируется в цифровой сигнал. Цифровой сигнал преобразуется в цифровое изображение и предаётся на компьютер. После считывания запоминающая пластина проходит через устройство стирания. Оставшиеся визуальные данные стираются под действием сильного света.

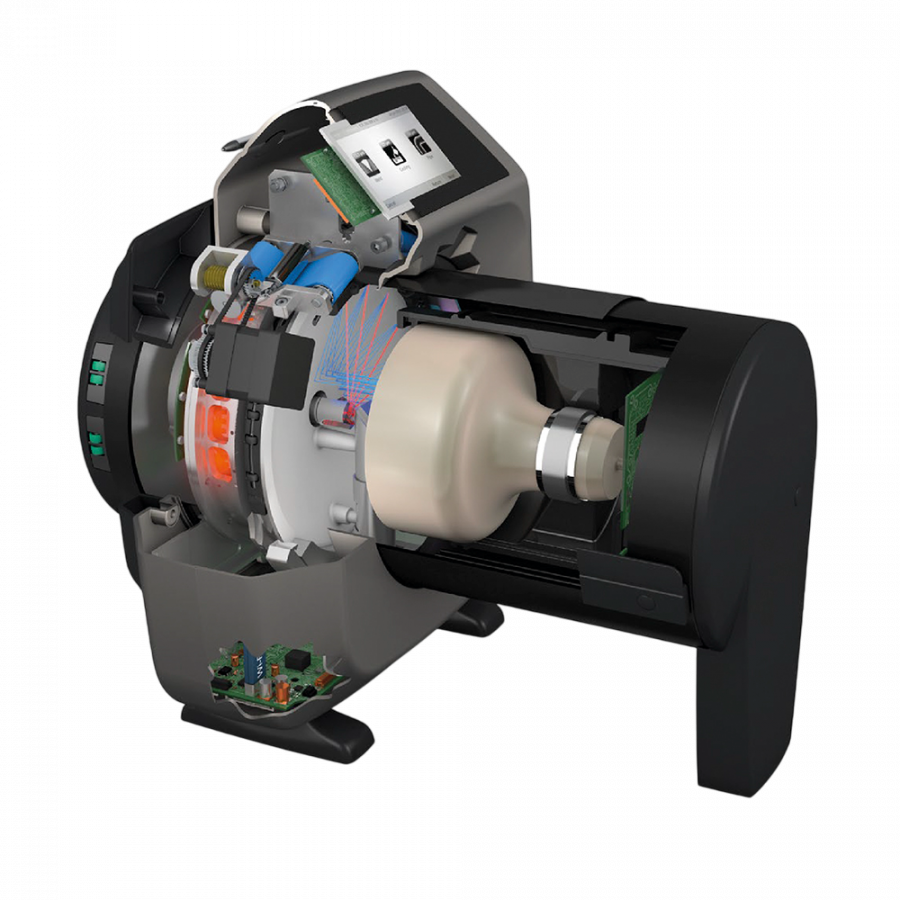

В системе компьютерной радиографии Неоскан КР2 реализована инновационная технология настройки размера лазерного пятна, от которой завися такие параметры полученных снимков, как соотношение сигнал/шум и пространственное разрешение. Внутри лазерной трубки находится высокоточный механизм ирисовой диафрагмы. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча. Система предлагает 3 заданных размера лазерного пятна: 12,5, 25 и 50 мкм. Чем меньше площадь пятна, тем выше разрешение и тем ниже соотношение сигнал/шум. Чем больше размер пятна, тем ниже разрешение, но повышается соотношение сигнал/шум.

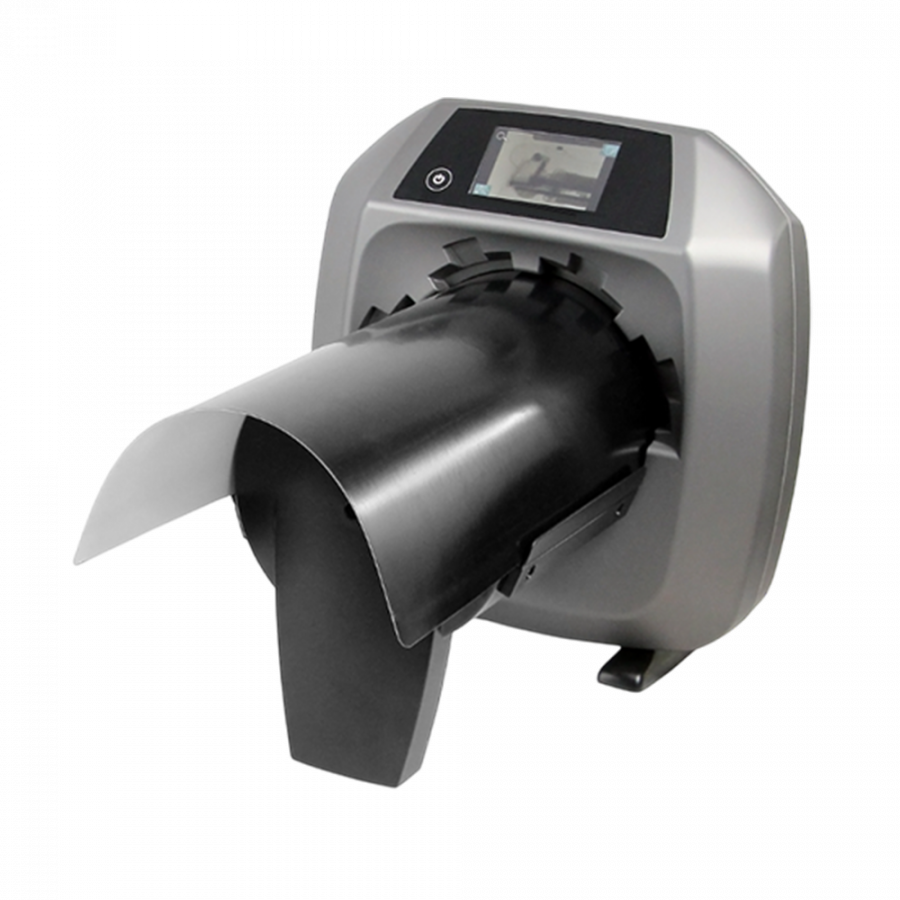

Сканер Неоскан КР2 имеет возможность считывать запоминающие пластины высокочувствительные, стандартного, высокого и сверхвысокого разрешения. Максимальная ширина считываемых пластин составляет 35 см, а максимальная длина фактические не ограничена. Направляющие на сканере позволяют считывать две пластины одновременно, в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров (вплоть до 2×2 см) могут быть считаны сканером без применения специального адаптера. Существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя и скорость вращения лазера.

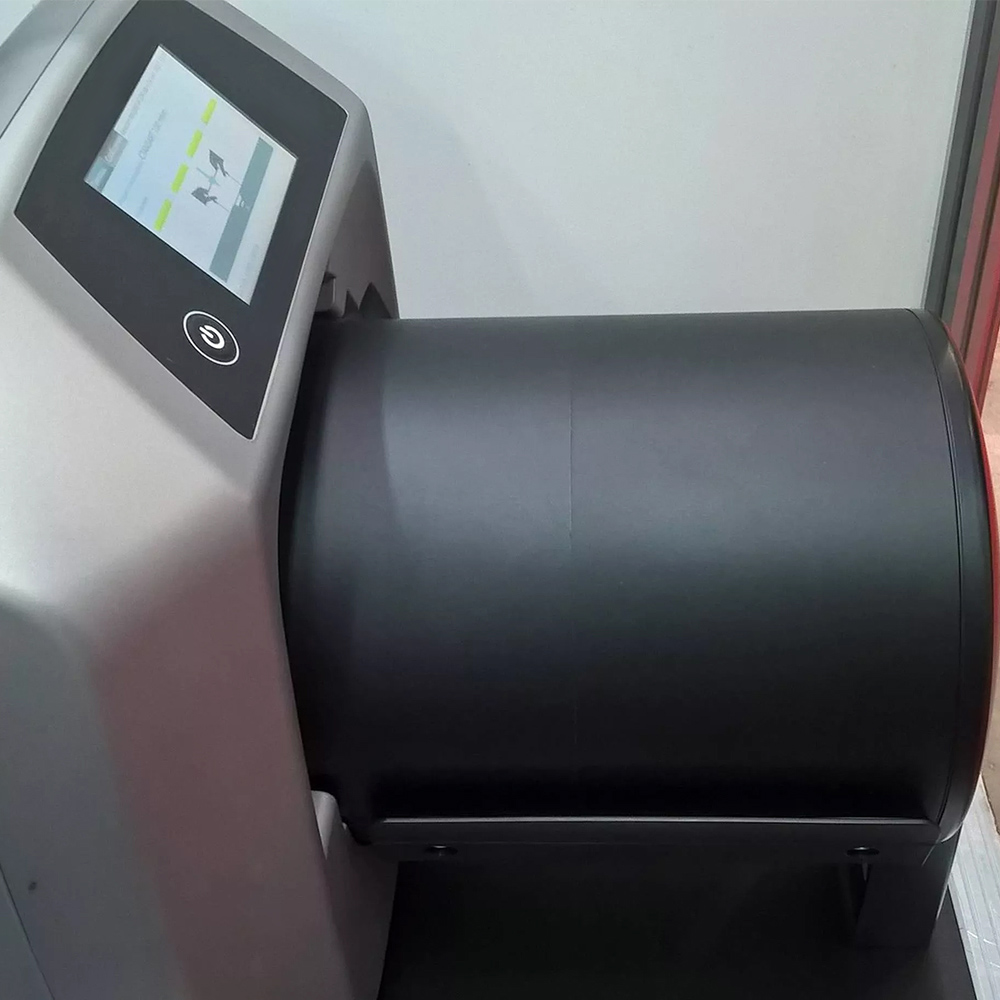

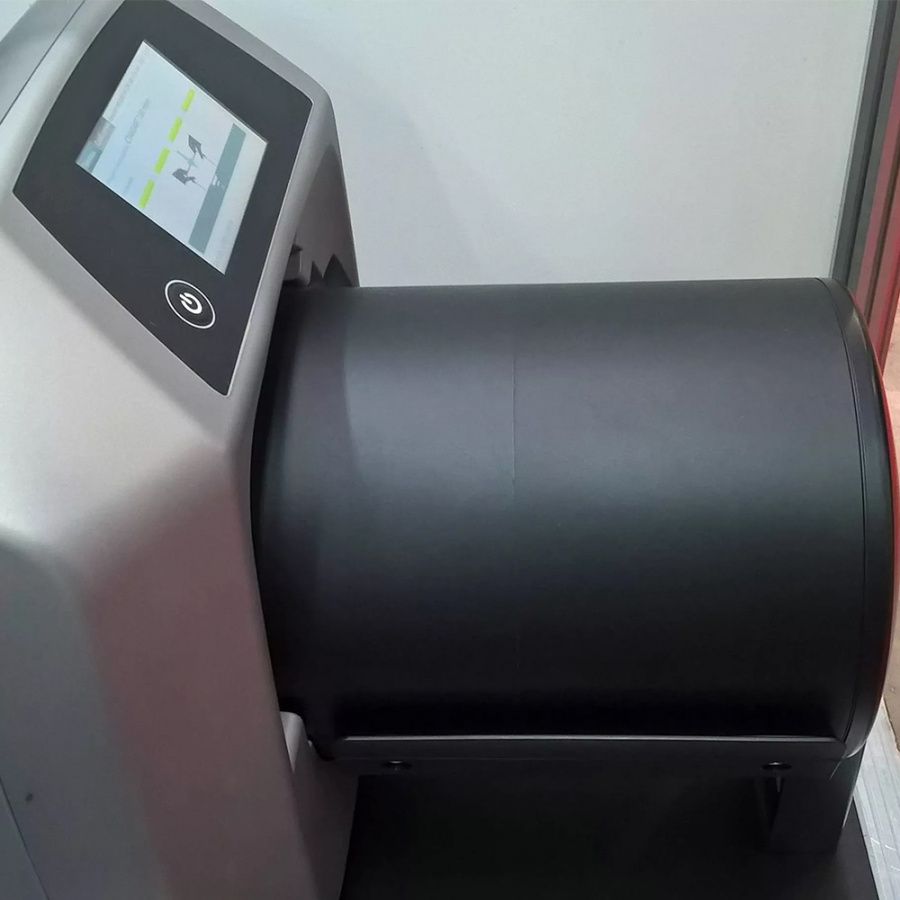

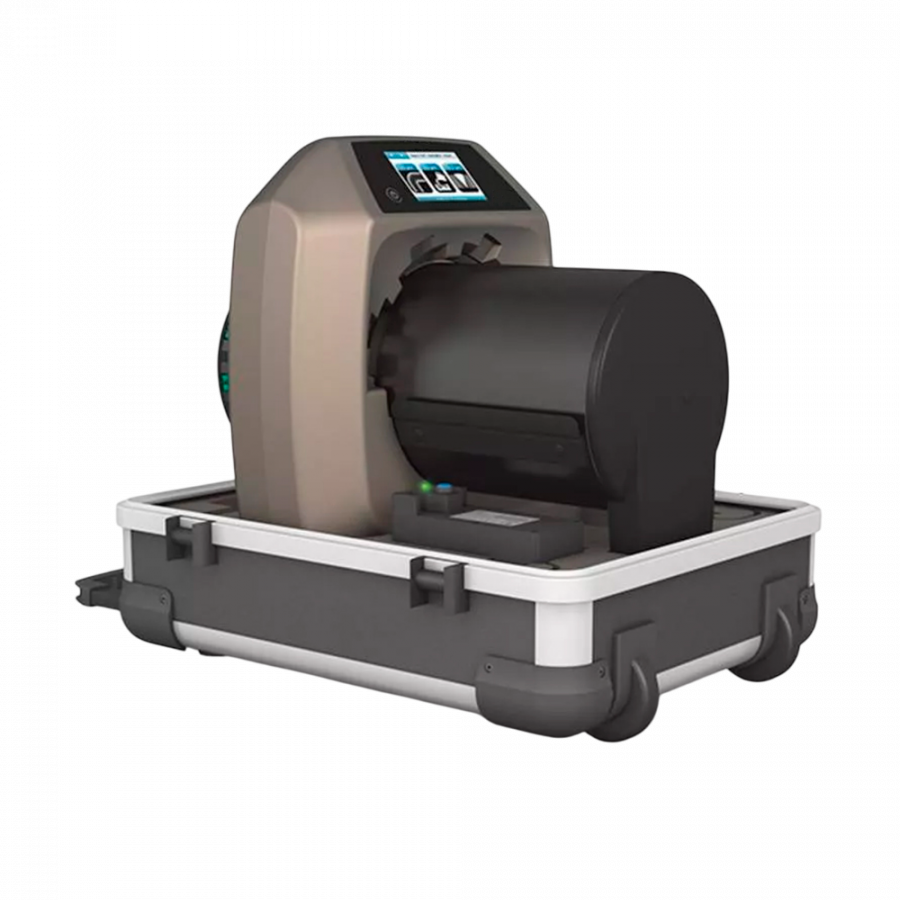

Неоскан КР2 имеет компактные размеры, небольшой вес, встроенный мини-ПК с полноцветным HD-дисплеем, что позволяет использовать его как в стационарных, так и полевых условиях. При этом сканер может работать как от сети, так и от встроенного аккумулятора, отличается малым энергопотреблением и способен работать автономно до нескольких часов без перерыва. Сканер имеет собственную встроенную память, а также разъем для SD-карты, куда можно сохранять полученные результаты исследований. Также Неоскан КР2 возможно подключить к персональному компьютеру по проводному или wi-fi соединению, где при помощи специального программного обеспечения полученные данные можно обработать, систематизировать и составить отчётность.

Благодаря этим особенностям система компьютерной радиографии Неоскан КР2 нашла широкое применение в различных областях: автомобильная промышленность, аэрокосмическая отрасль, нефтегазовая отрасль, энергетика, оборонная промышленность, научные исследования и разработки, музейное дело и др. Она используется для контроля сварных швов, контроля литых деталей, обнаружения коррозии, анализа толщины стенок, измерений микроструктуры, контроля композитных материалов, контроля с использованием гамма-источников и других задач в области неразрушающего контроля.

Особенности и преимущества

Широкое применение в самых разных сферах неразрушающего контроля, от простых сварных швов до сложных объектов космической отрасли.

В сканере применена технология считывания информации с запоминающей фосфорной пластины на основе параболического зеркала, благодаря которой достигается двух-трёхкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами.

Высочайшее базовое пространственное разрешение 30 мкм.

16-битный динамический диапазон позволяет исследовать детали, имеющие сложную геометрическую и пространственную форму, независимо от их толщины.

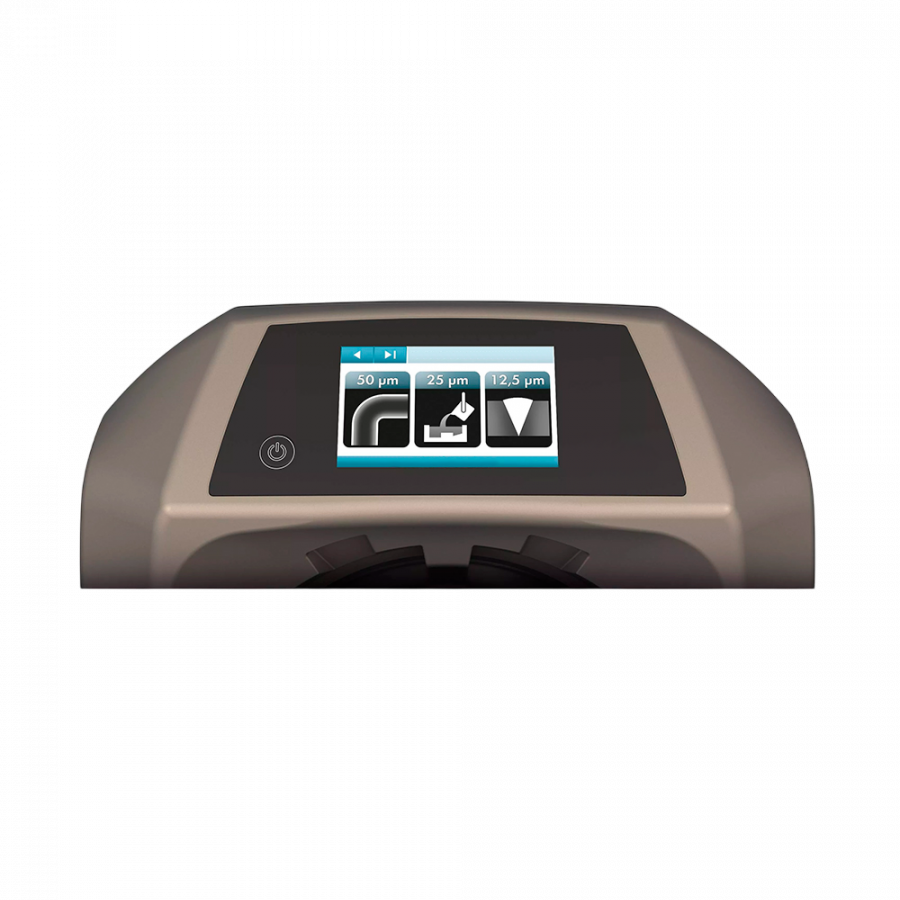

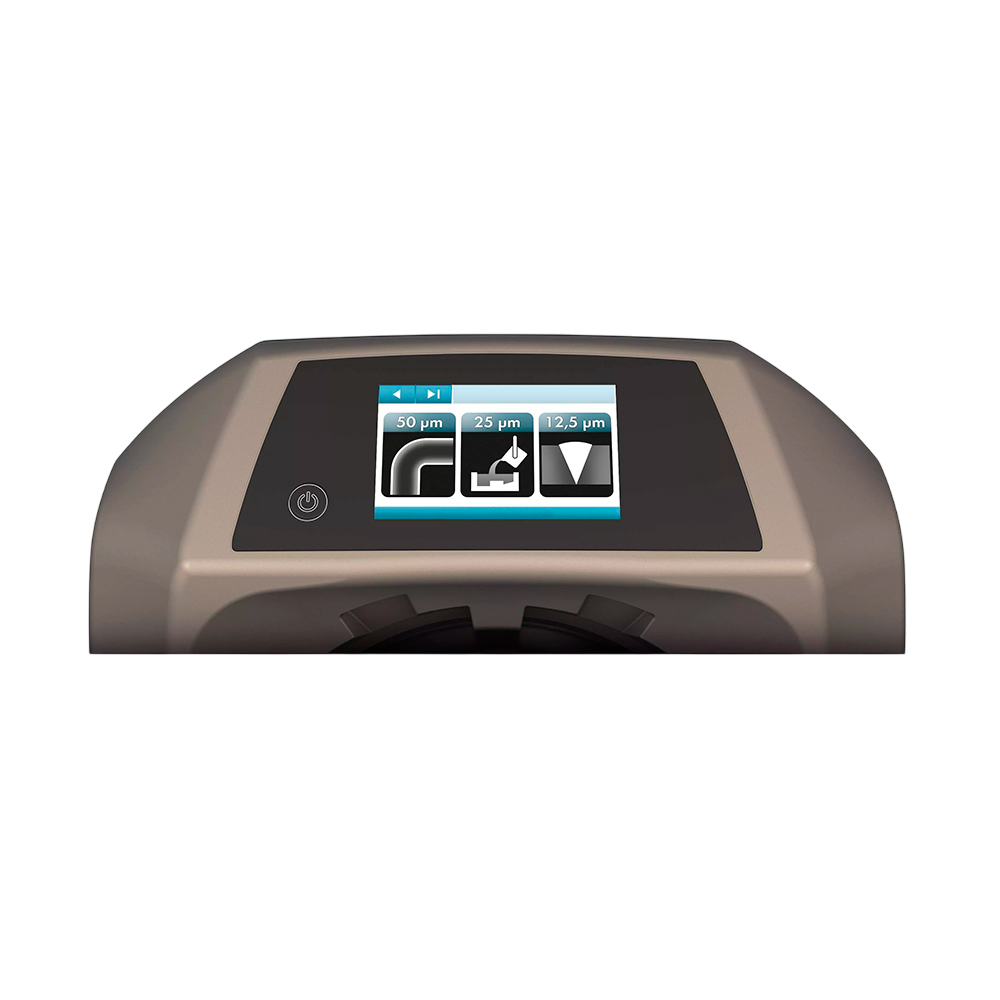

Возможность устанавливать необходимый размер лазерного пятна (12,5, 25 и 50 мкм) для получения оптимального отношения сигнал-шум и пространственного разрешения.

Возможность сканирования пластин различных размеров, форматов и чувствительности, специфических форм характерных для объекта контроля шириной от 2 см.

Максимальная ширина считываемых пластин составляет 35 см, при это максимальная длина фактически не ограничена.

Пластины малых размеров (вплоть до 2×2 см) могут быть считаны сканером без применения специального адаптера.

Возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

Сканирование нескольких пластин одновременно с последующим разделением снимков в программном обеспечении существенно увеличивает производительность.

Работа с пластинами возможна и при дневном освещении. При необходимости возможно использование защитных конвертов.

Улучшенная система протяжки пластин обеспечивает их долгую службу.

Сканирование производится с максимально высокой скоростью, а время экспозиции уменьшено в 7 раз по сравнению с вариантами использования плёнок.

Сразу же после считывания высокоэффективные светодиоды надёжно стирают всю информацию с запоминающей пластины, что позволяет использовать их несколько раз.

Усовершенствованная концепция привода позволяет значительно повысить качество изображения.

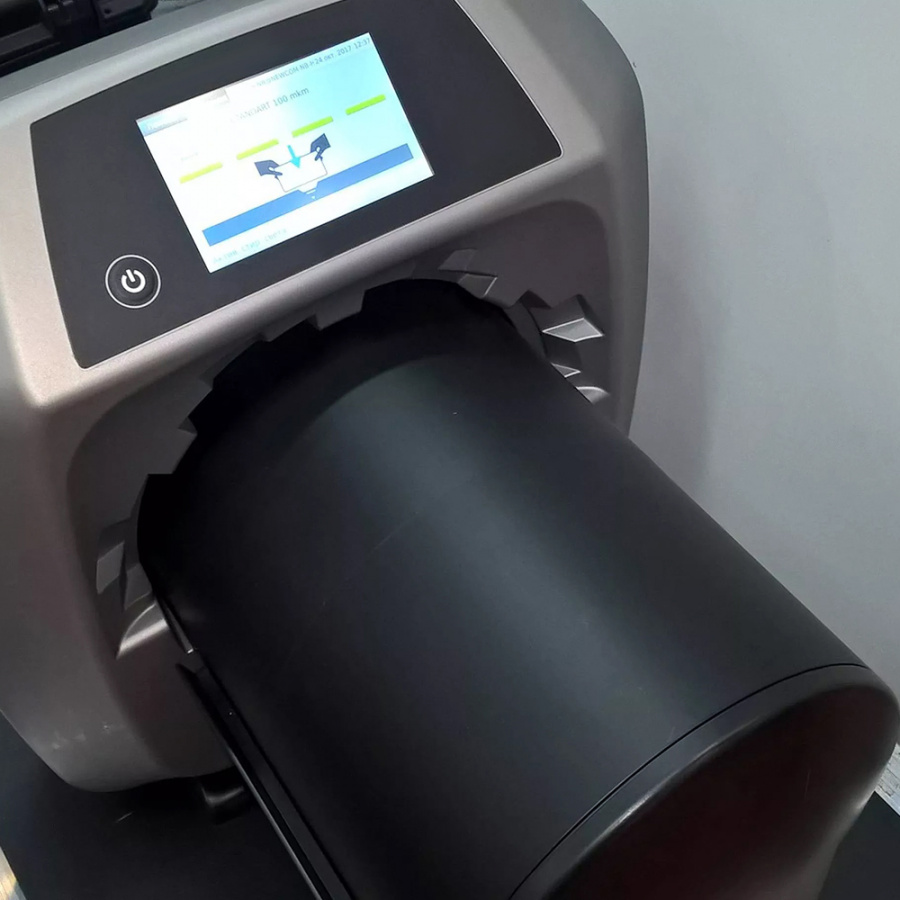

Возможна работа без подключения к персональному компьютеру с управлением со встроенного сенсорного дисплея размером 800×480 пикселей.

Встроенный wi-fi-модуль позволяет подключаться к персональному компьютеру без проводов.

Сканер имеет собственную встроенную память, а также разъем для SD-карты, куда можно сохранять полученные результаты исследований.

Возможность изменения предустановленных настроек сканирования и добавление пользовательских режимов сканирования.

Возможность работы от встроенного аккумулятора и малое энергопотребление.

Малый вес (17,5 кг) и компактные размеры позволяют использовать систему как в стационарных, так и полевых условиях.

Ударопрочный корпус надёжно защищает прибор от механических повреждений, пыли и влаги во время транспортировки и эксплуатации.

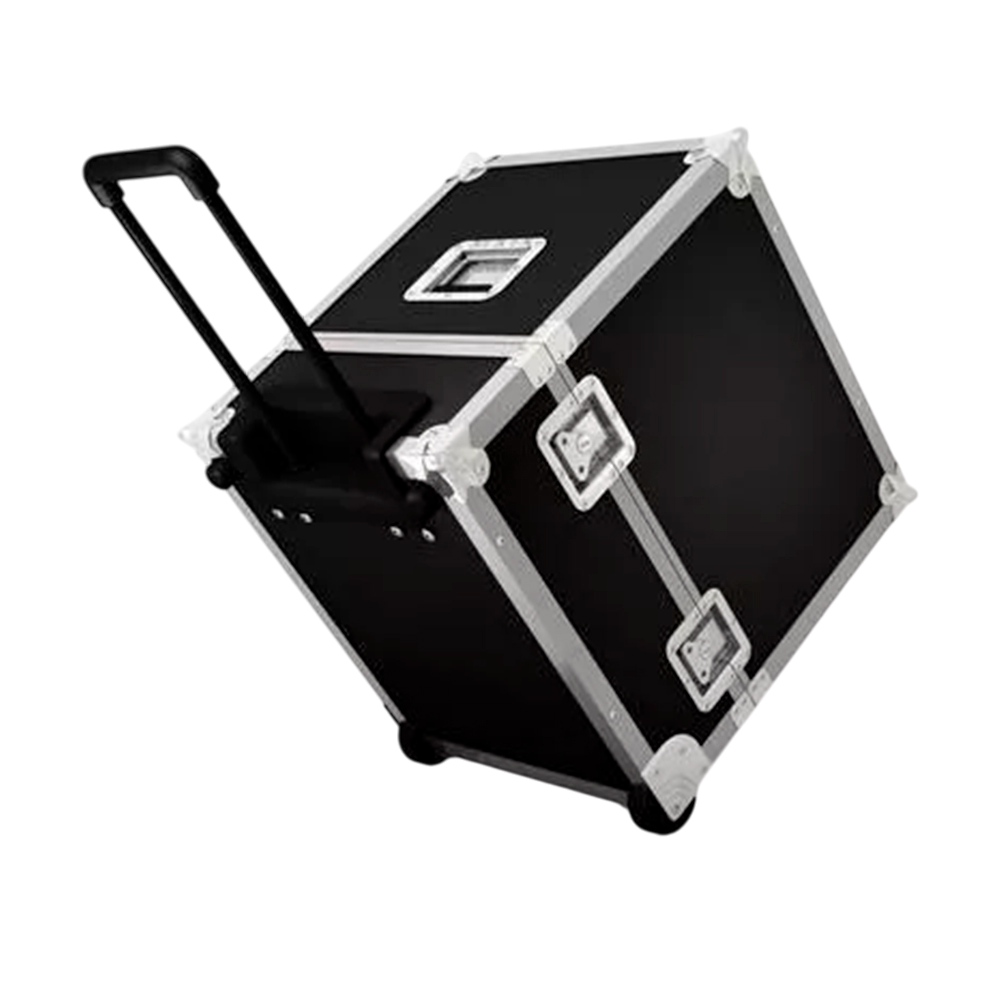

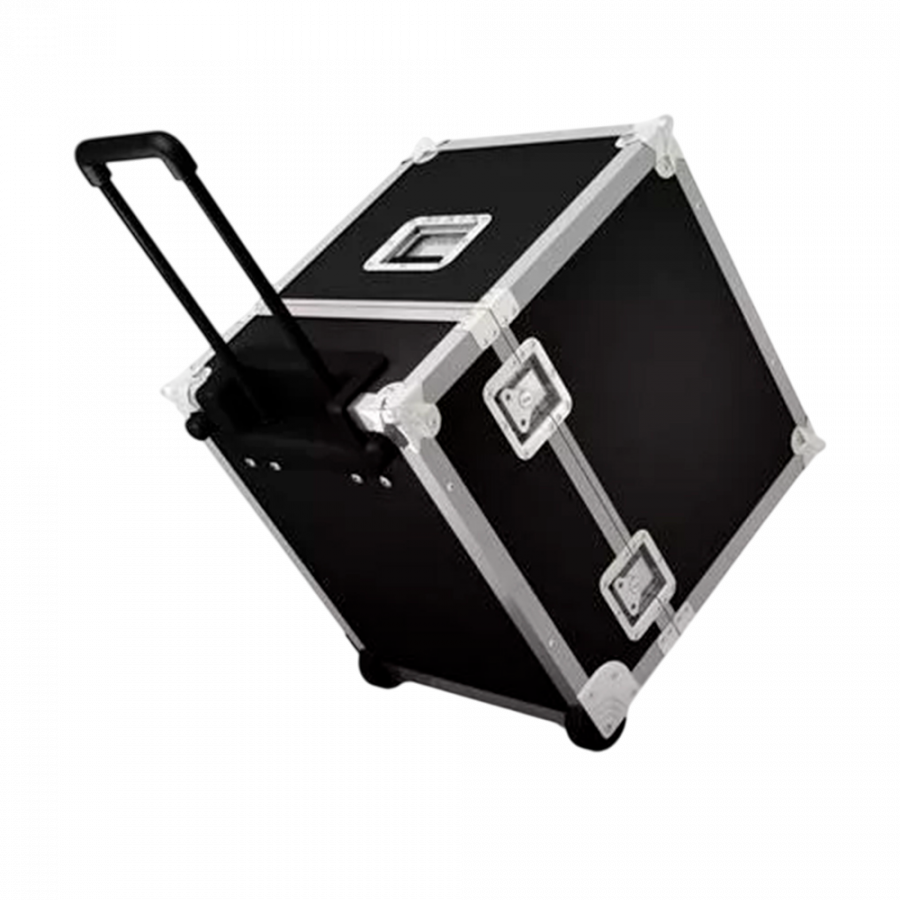

В комплектации имеется лёгкий и прочный кейс для удобной транспортировки сканера.

Интуитивно понятный интерфейс программного обеспечения помогает оценить снимки и оптимизировать рабочий процесс.

Комплектация

Стандартная комплектация:

Система компьютерной радиографии (сканер фосфорных пластин) Неоскан КР2

Блок питания

Сетевой кабель

Кабель передачи данных USB

Стилус

Светозащитный отвод

Карта памяти SDHC

Программное обеспечение

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

Аккумулятор для автономной работы сканера и зарядное устройство для аккумулятора

Дополнительное программное обеспечение

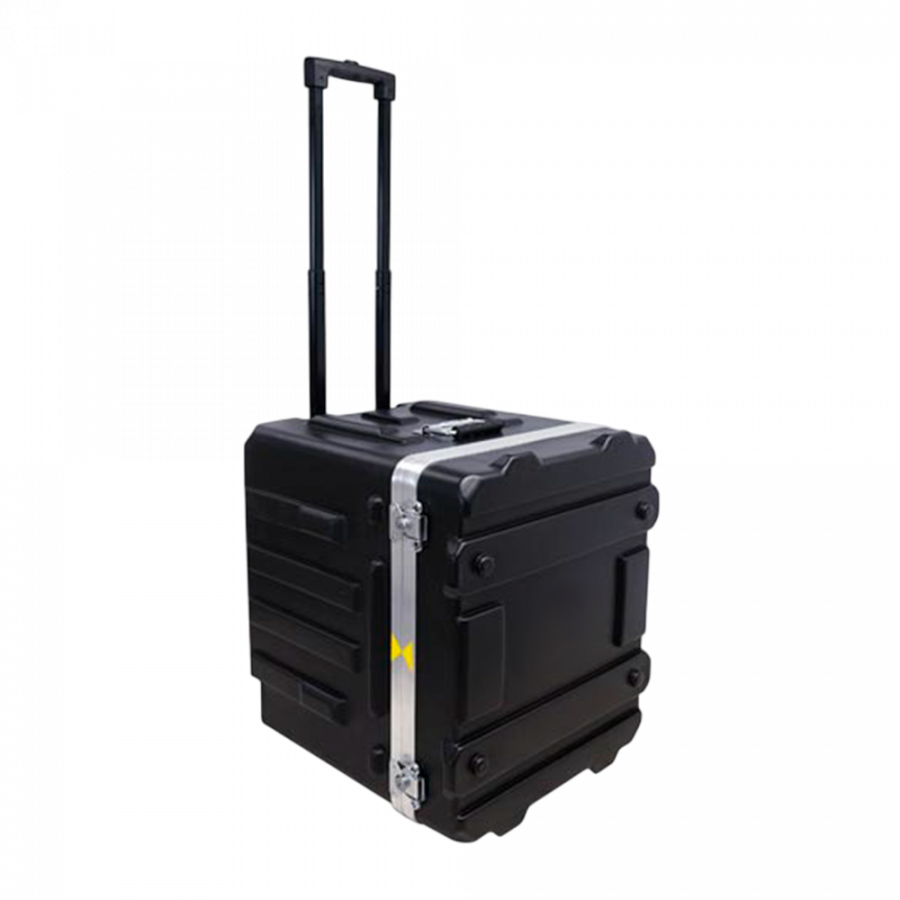

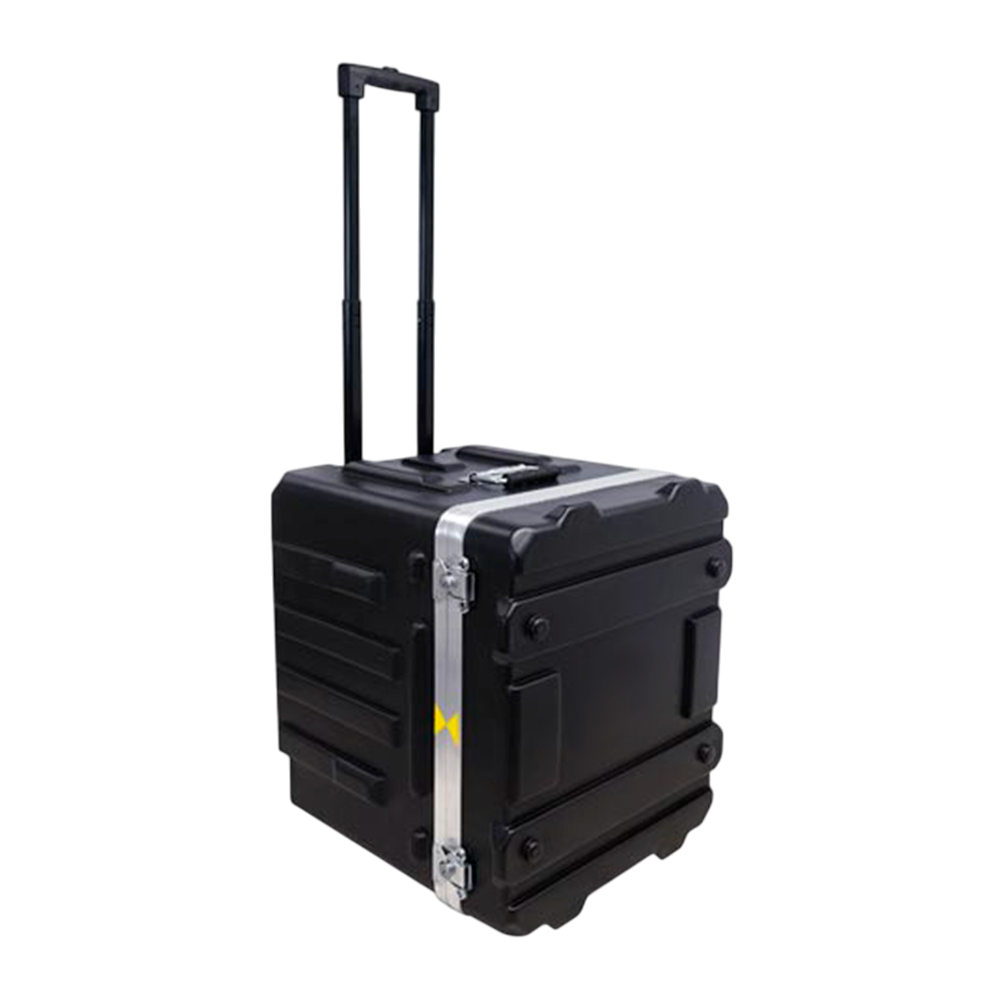

Жёсткий транспортировочный кейс

Персональный компьютер (ноутбук)

Запоминающие фосфорные пластины

Защитные чехлы для запоминающих пластин

Набор для чистки запоминающих пластин.

Дополнительная информация

Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
