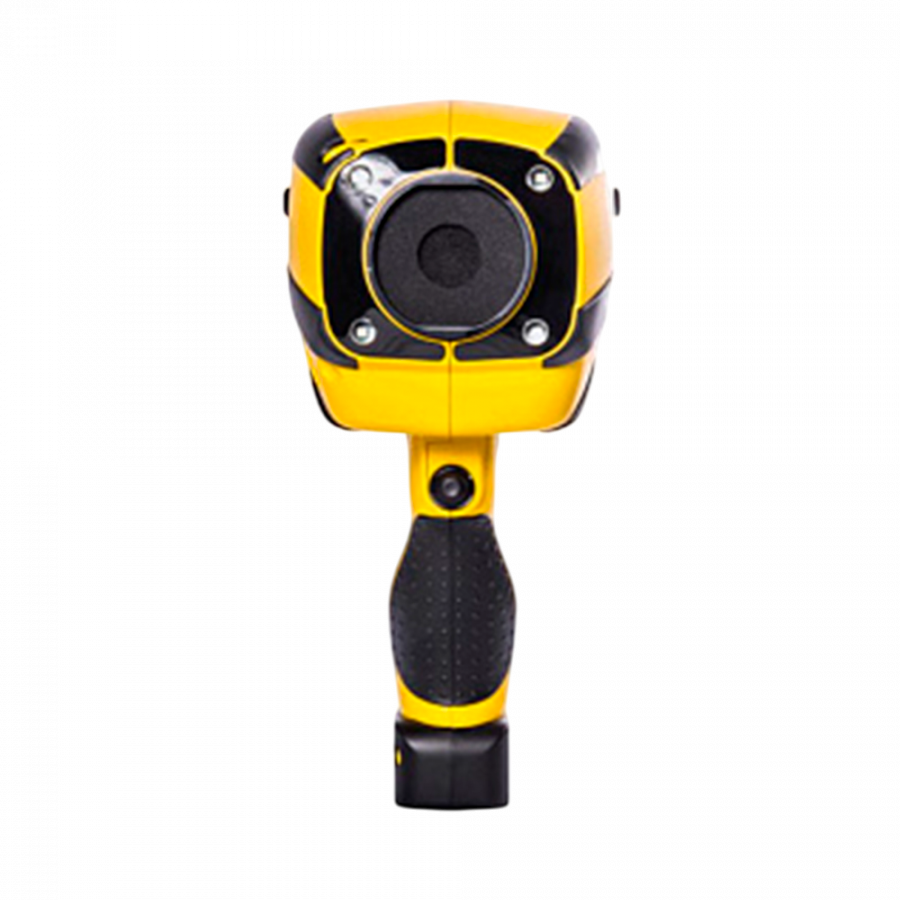

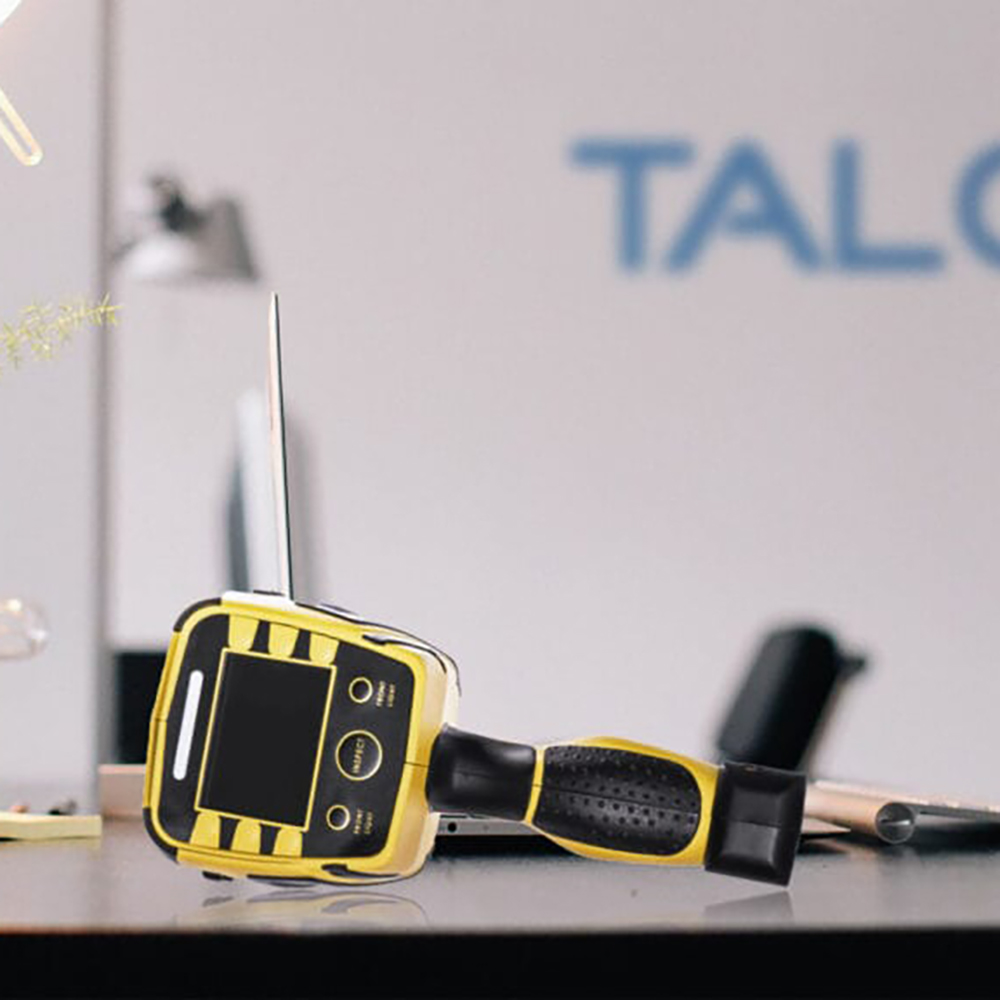

Система контроля методом акустической импульсной рефлектометрии APRIS
По запросу
Система контроля методом акустической импульсной рефлектометрии APRIS – прибор неразрушающего контроля, который использует акустические импульсы для контроля технического состояния труб и трубопроводных систем, выявления дефектов и неоднородностей в различных материалах.
Подробности
Система контроля методом акустической импульсной рефлектометрии APRIS – прибор неразрушающего контроля, который использует акустические импульсы для контроля технического состояния труб и трубопроводных систем, выявления дефектов и неоднородностей в различных материалах. Система позволяет осуществлять ультрабыстрый, неинвазивный контроль труб любых размеров с внутренним диаметром до 100 мм независимо от формы или материала с интерпретацией данных на основе искусственного интеллекта и программного формирования отчётов.
В комплектацию прибора входит эталонный комплект из 10 алюминиевых трубок, содержащих дефекты. Некоторые из них имеют отверстия, засоры и истончение стенок. Проведение измерений на этих трубках и регистрация отражения гарантируют работоспособность системы APRIS.

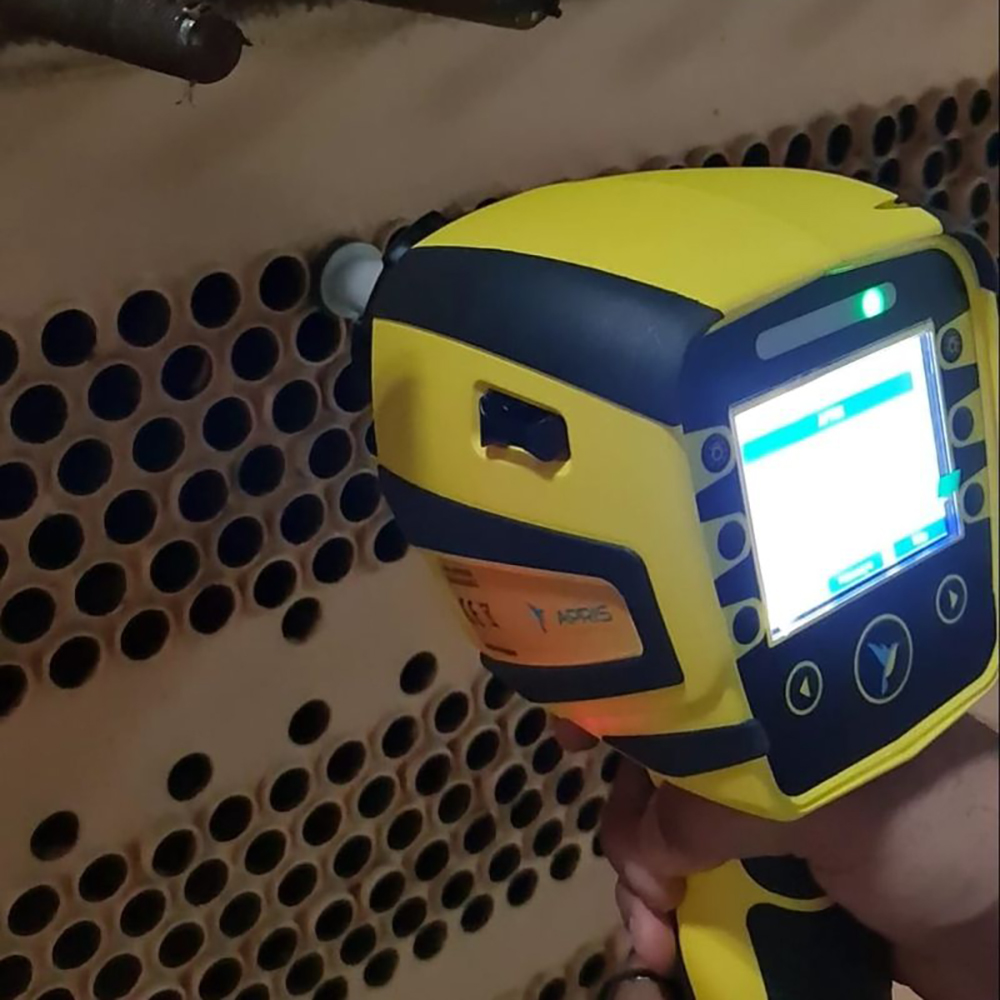

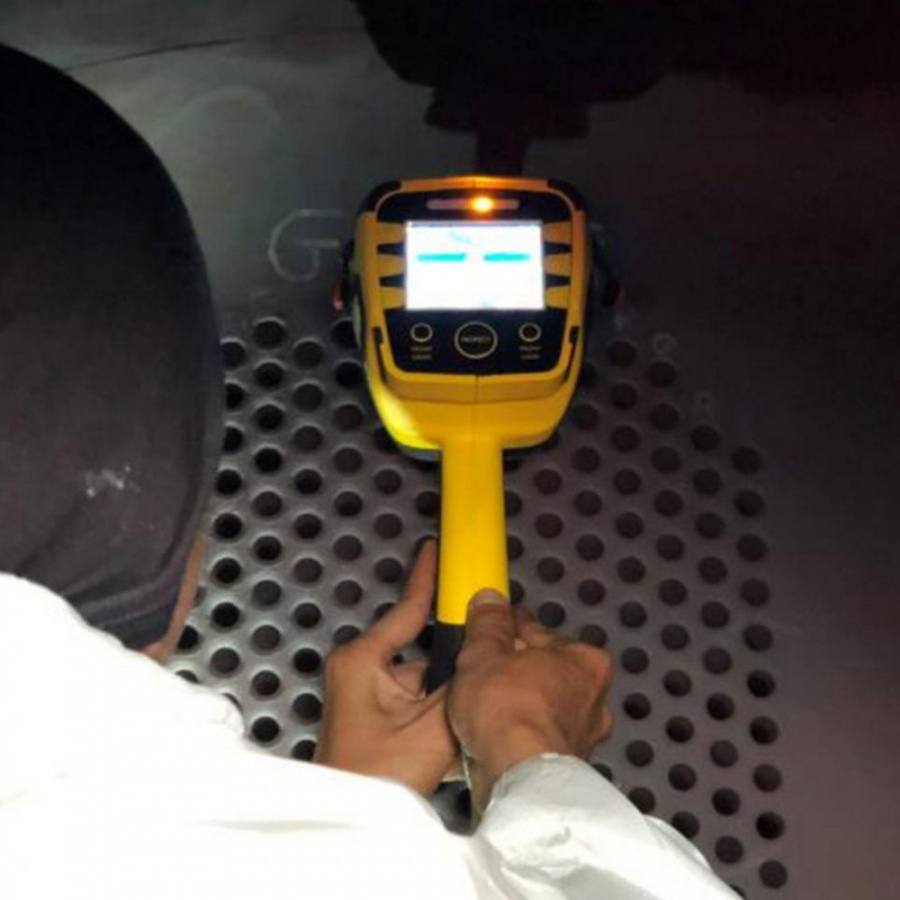

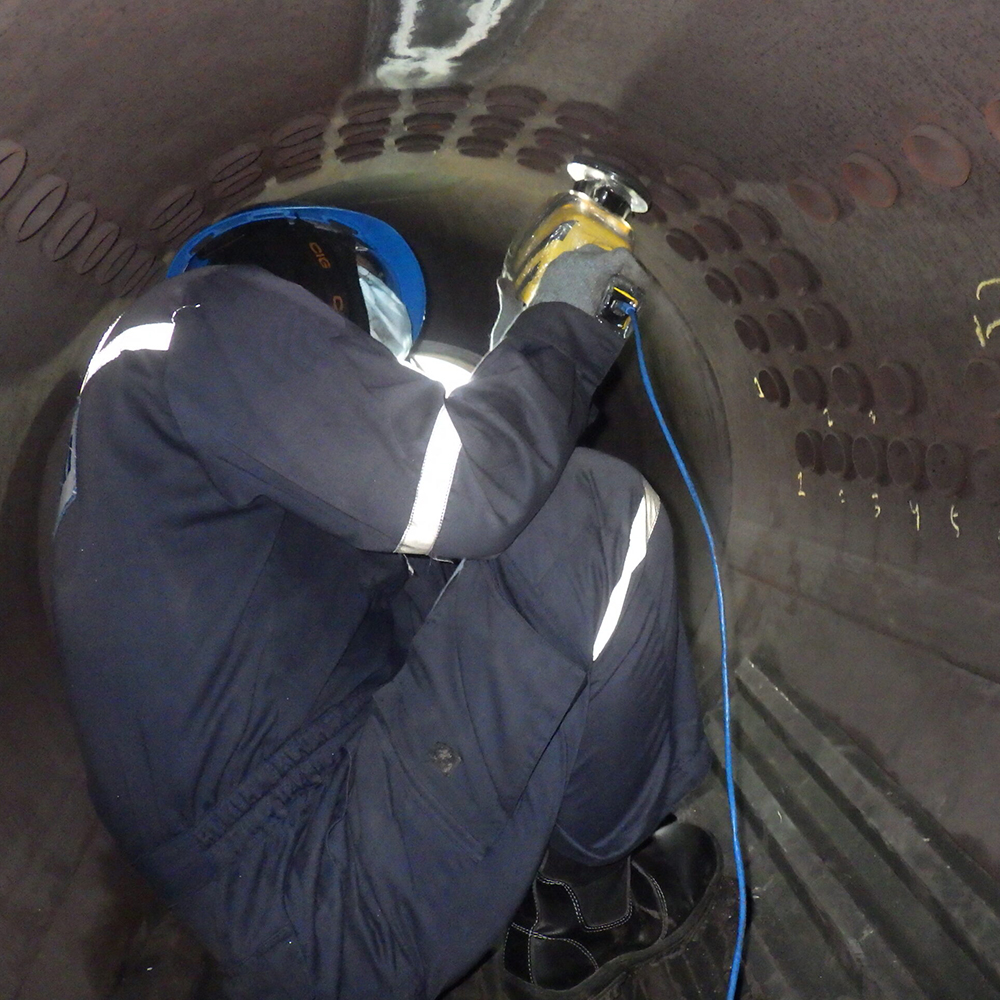

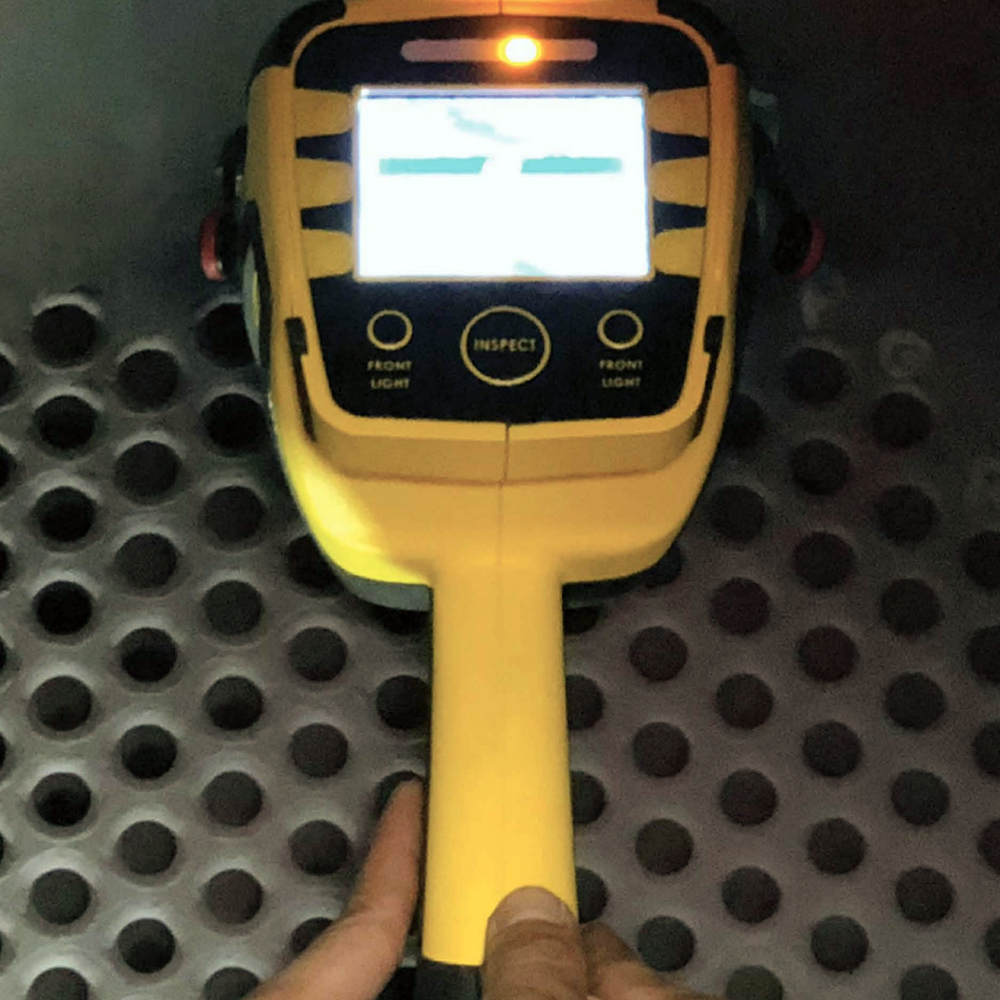

Прибор нашёл широкое применение в энергетике, нефтегазовой отрасли, химической промышленности, контроле трубопроводов, систем водоснабжения и водоотведения и т.д. APRIS применяется для контроля поверхностных конденсаторов и конденсаторов стабилизации, водяных охладителей керосинового продукта, паровых конденсаторов, подогревателей сырой нефти, топливного газа, промывочного масла, маслоохладителей, теплообменников, воздухоохладителей, водотрубных (D-образных) котлов, жаротрубных котлов, установок охлаждения хладагента, парогенераторов, испарителей и т.д.
Использует запатентованный метод акустической импульсной рефлектометрии, отличающийся специализированными алгоритмами контроля труб.
Позволяет выявлять дефекты на ранних стадиях, что даёт возможность своевременно принимать меры для предотвращения аварийных ситуаций.
Благодаря неразрушающему характеру контроля, позволяет проводить диагностику без остановки работы оборудования.
Не требует сложной подготовки поверхности объекта и может быть использован даже на труднодоступных участках.
Перед использованием необходимо провести очистку внутренней поверхности трубы с использованием воды и последующей просушкой.
Позволяет осуществлять контроль труб из любых материалов, включая металлические и неметаллические (графит, композит) трубы.
Позволяет осуществлять контроль труб любой конфигурации, включая U-образные изгибы, ребристые трубы, скрученные трубы, множественные изгибы и спирально-навитые трубы.
Позволяет осуществлять контроль труб любых размеров с внутренним диаметром до 100 мм.
Высокая скорость контроля от 10 до 15 секунд в зависимости от размера, длины и конфигурации трубы.
Позволяет проводить мониторинг состояния объекта в режиме реального времени, что особенно важно для объектов, работающих в сложных условиях.
Расшифровку акустической дефектограммы производит специальное программное обеспечение, что позволяет избежать пропуск дефектов в результате человеческого фактора. При этом у оператора есть возможность провести дополнительный осмотр и анализ акустических дефектограмм.
Автоматическое формирования отчёта после окончательного анализа результатов контроля.
Возможность контроля с односторонним доступом. Не требуется доступ к трубе с обеих сторон, что упрощает процесс обследования.

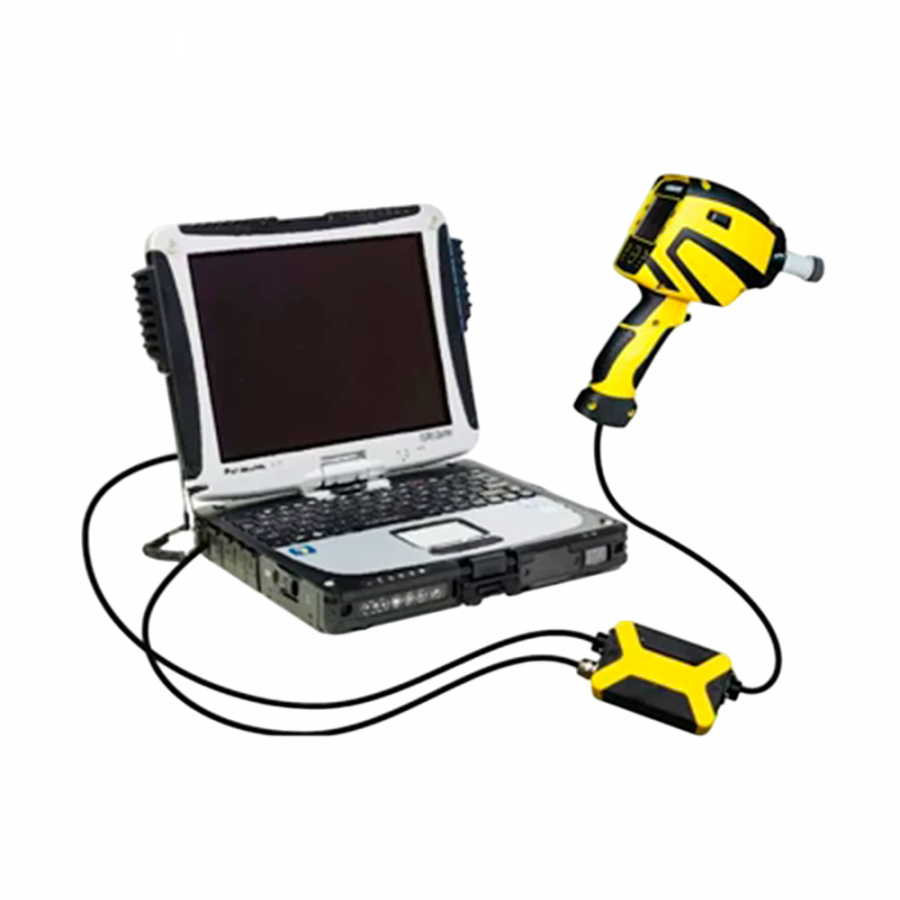

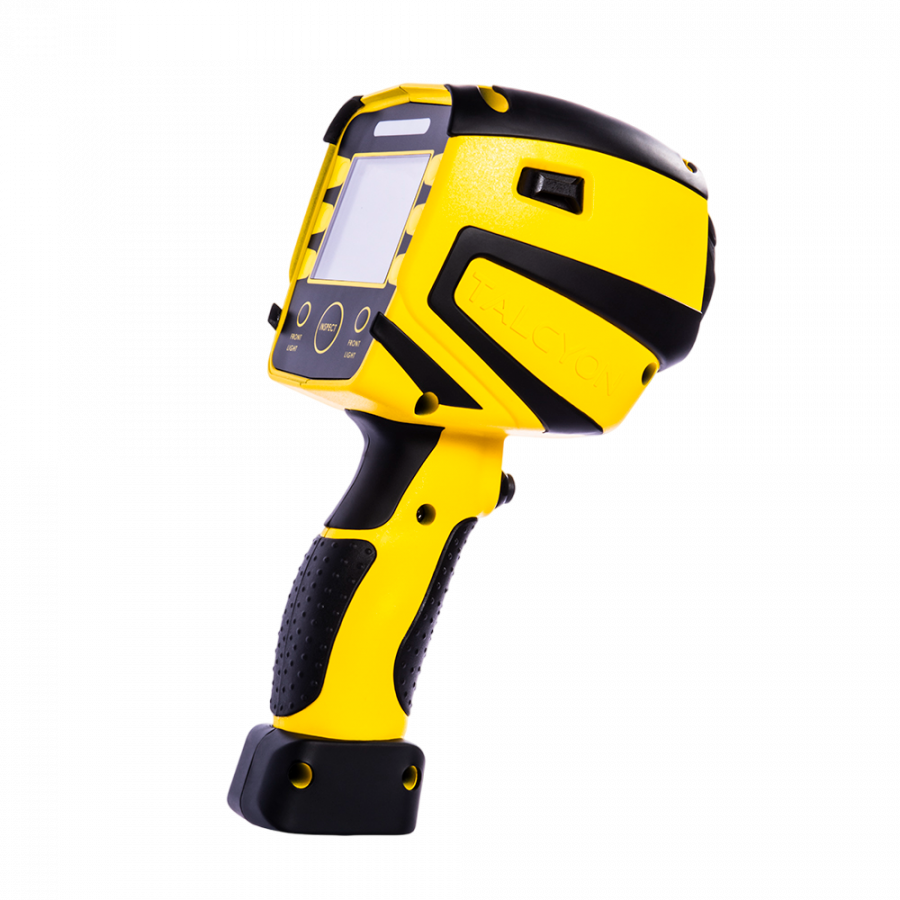

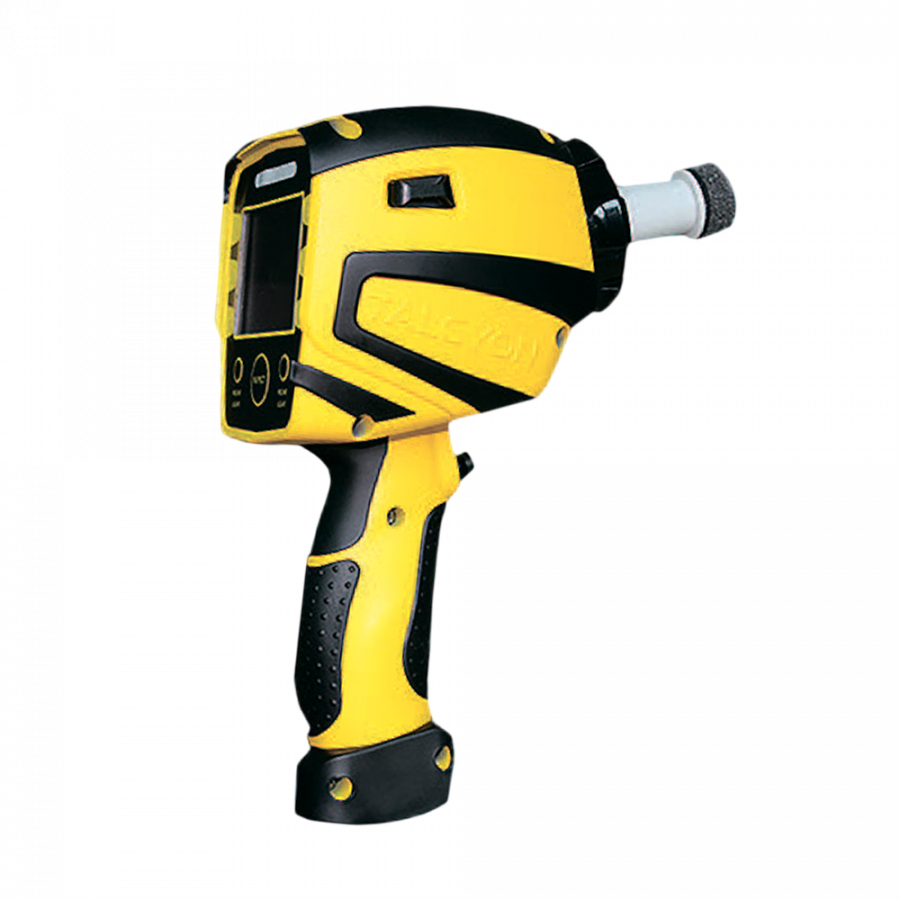

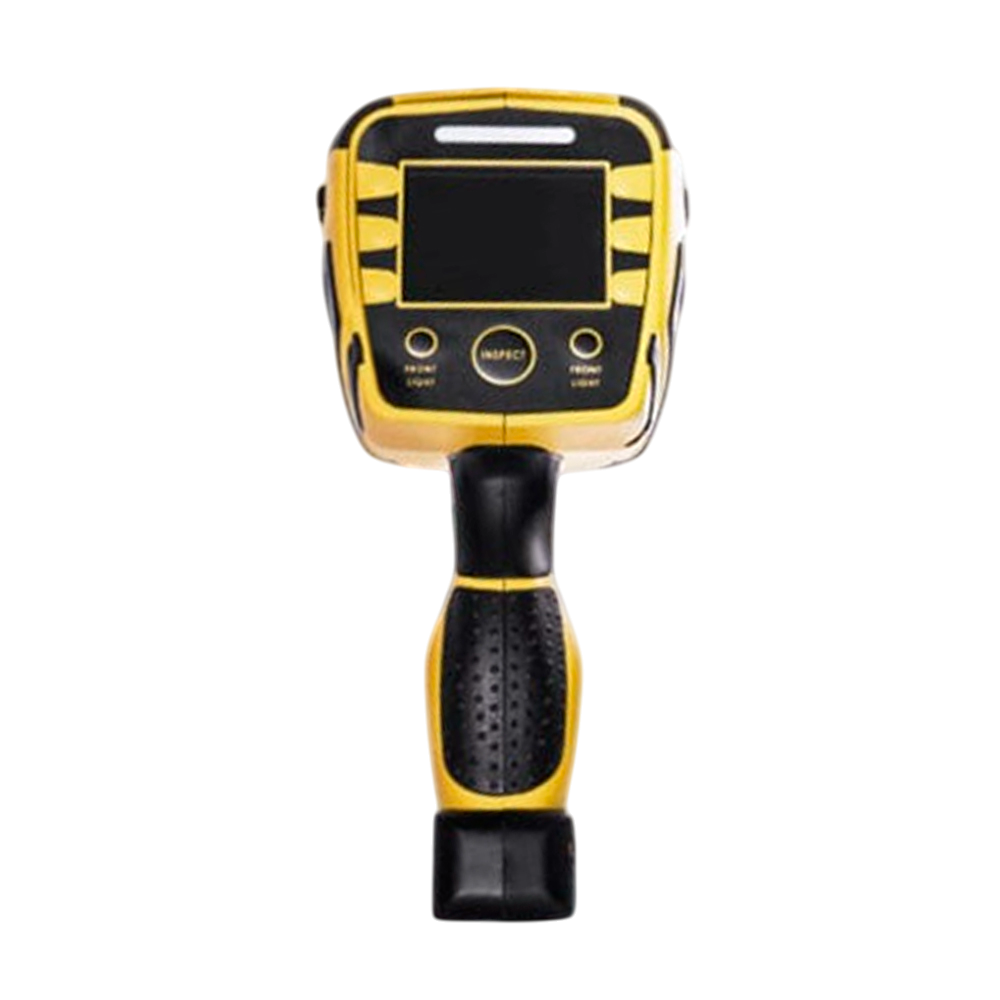

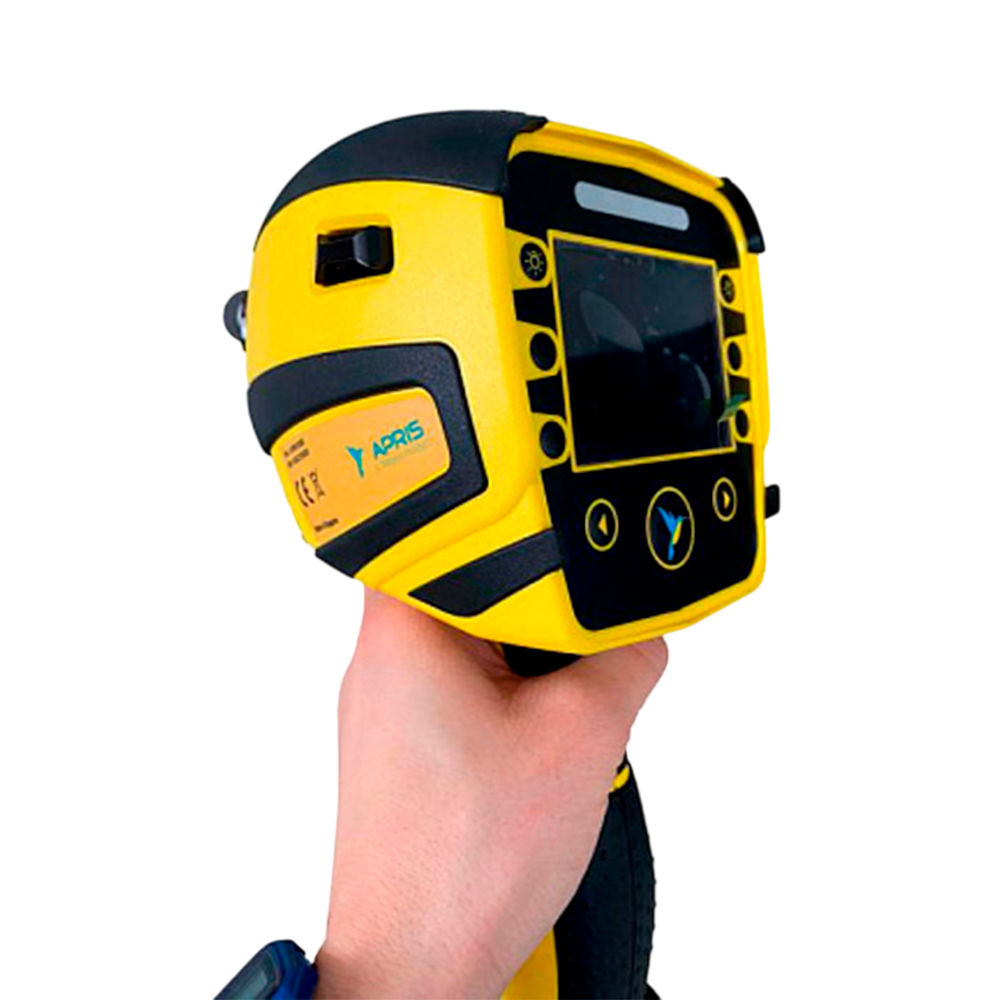

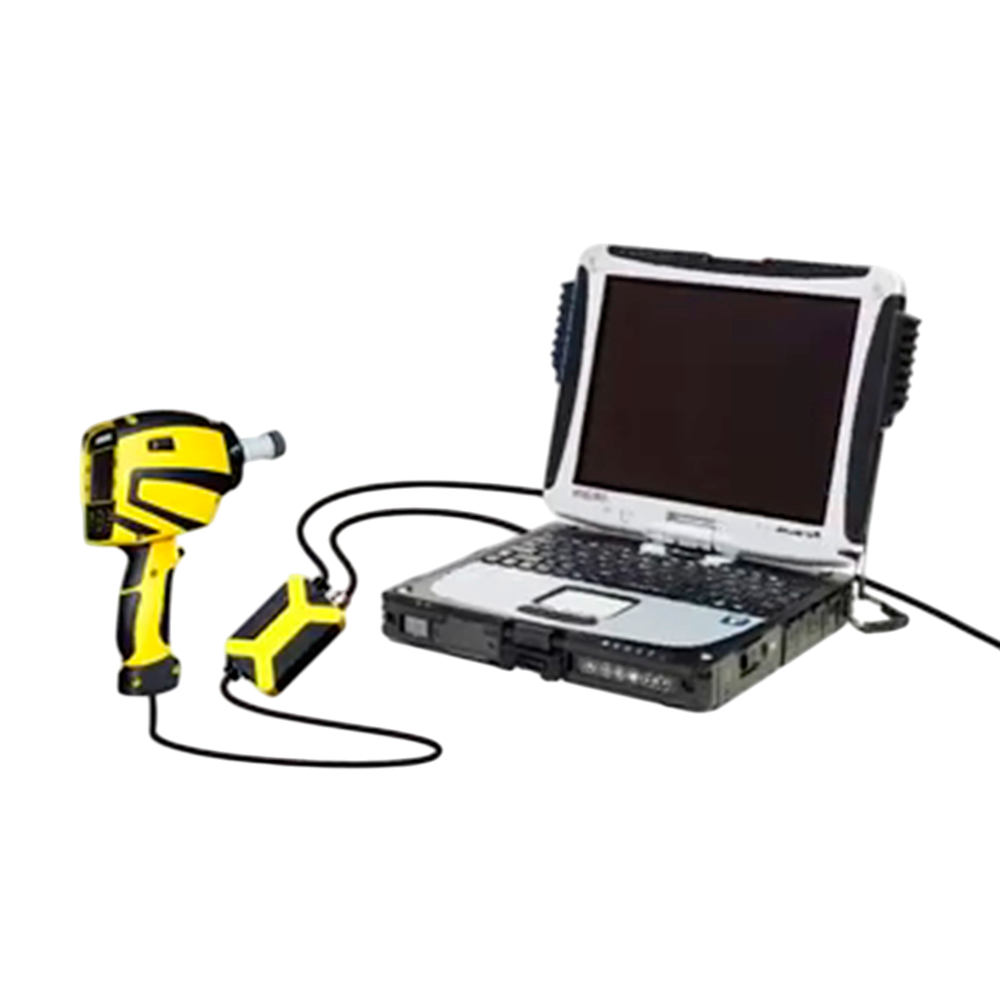

Приёмопередатчик APRIS
Кабель для подключения приёмопередатчика APRIS к POE-модулю
Модуль POE 110-240 В переменного тока
Кабель Ethernet для подключения POE-модуля к ПК
Программное обеспечение
Калибровочная трубка
Адаптеры для трубок
Эталонный комплект трубок

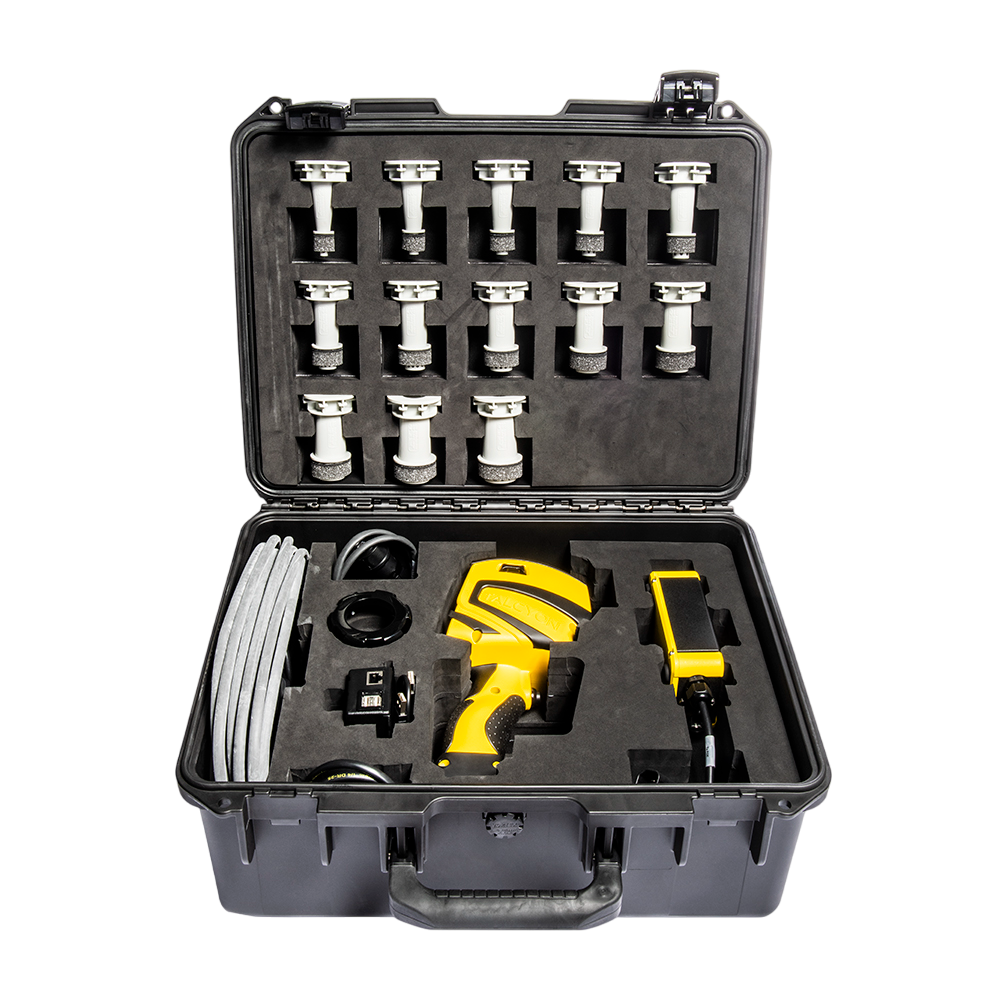

Транспортировочный кейс.
Инжектор POE 24 В постоянного тока.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
В комплектацию прибора входит эталонный комплект из 10 алюминиевых трубок, содержащих дефекты. Некоторые из них имеют отверстия, засоры и истончение стенок. Проведение измерений на этих трубках и регистрация отражения гарантируют работоспособность системы APRIS.
Прибор нашёл широкое применение в энергетике, нефтегазовой отрасли, химической промышленности, контроле трубопроводов, систем водоснабжения и водоотведения и т.д. APRIS применяется для контроля поверхностных конденсаторов и конденсаторов стабилизации, водяных охладителей керосинового продукта, паровых конденсаторов, подогревателей сырой нефти, топливного газа, промывочного масла, маслоохладителей, теплообменников, воздухоохладителей, водотрубных (D-образных) котлов, жаротрубных котлов, установок охлаждения хладагента, парогенераторов, испарителей и т.д.

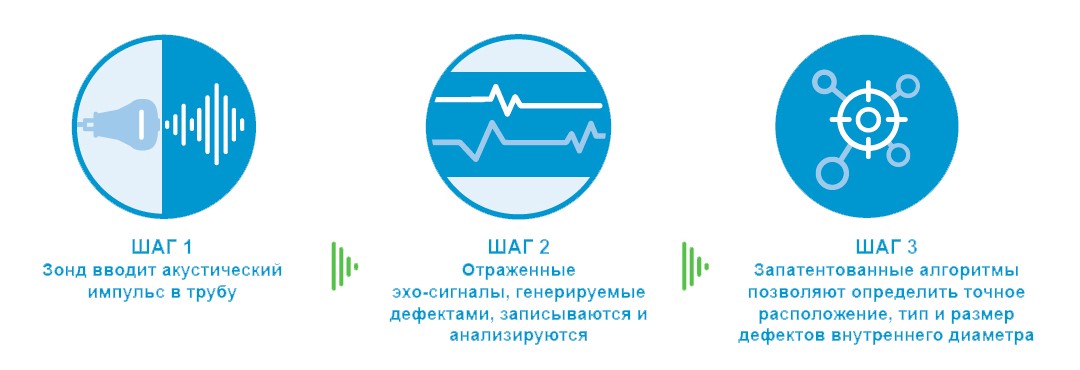

Принцип работы системы контроля методом акустической импульсной рефлектометрии APRIS
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Масса, кг
6,75
Габариты (Д×Ш×В), мм
460×330×210
Страна производства
Сингапур
Технические характеристики
| Характеристика | Значение | |
| APRIS | ||
|
Диапазон контроля: размер трубы, мм длина (односторонний доступ), м длина (двусторонний доступ), м |
7 - 100 (внутренний диаметр) до 25 до 50 |
|
|
Обнаруживаемые дефекты: минимальный диаметр отверстия (полости), мм засоры (блокировка просвета), % уменьшения поперечного сечения потеря металла, % толщины |
для труб с внутренним диаметром от 8 до 63,5 мм: 1 минимум 5 минимум 10 |
для труб с внутренним диаметром от 63,5 до 100 мм: 3 минимум 10% минимум 20 |
| Конфигурация труб | любая конфигурация, включая трубы с U-образными изгибами, ребристые трубы, скрученные трубы, трубы со множественными изгибами и спиральновитые трубы | |
| Материал труб | любой материал, включая металлические (чёрные и цветные) и неметаллические (графит, композиты) трубы | |
| Скорость контроля, сек. | 10~15, на каждую трубу в зависимости от размера, длины и конфигурации трубы | |
| Аппаратные средства | компактное ручное устройство – неинвазивная сборка зонда, включающая преобразователь, элементы управления, ЖК-экран и адаптеры | |
| Программное обеспечение | программное обеспечение APRIS для сбора данных, проверки состояния зонда и записи тестовых данных | |
| Алгоритм | запатентованная технология акустической импульсной рефлектометрии, отличающаяся специализированными алгоритмами контроля труб | |
| Составление отчётов | настраиваемые, графические онлайн отчёты, экспорт отчета в формате pdf и html | |
| Рабочее напряжение, В | двойная система напряжения 110/220 | |
| Диапазон температур, °C | -10~+50 | |
| Габаритные размеры (В×Ш×Д), мм | 460×330×210 | |
| Масса, кг | 6,75 | |
Таблица дефектов эталонных труб
| Труба, № | Отверстия, полости | Потеря металла | Блокировка просвета | |||
| Позиция, м | Диаметр, мм | Позиция, м | Уменьшение толщины стенки, % | Позиция, м | Уменьшение поперечного сечения, % | |
| 1 | без дефектов | |||||
| 2 | 0,3 | 40 | ||||
| 3 | 0,6 | 1 | ||||
| 4 | 1,1 | 55 | ||||
| 5 | 1 | 2 | 0,3 | 50 | ||
| 6 | ||||||
| 7 | без дефектов | |||||
| 8 | 1 | 2 | 0,3 | 5 | ||
| 9 | 1 | 1 | 0,3 | 10 | ||
| 10 | 0,075 | 20 | ||||
| 10 | 0,475 | 20 | ||||
| 10 | 0,65 | 40 | ||||
| 10 | 0,825 | 60 | ||||
| 10 | 1 | 80 | ||||

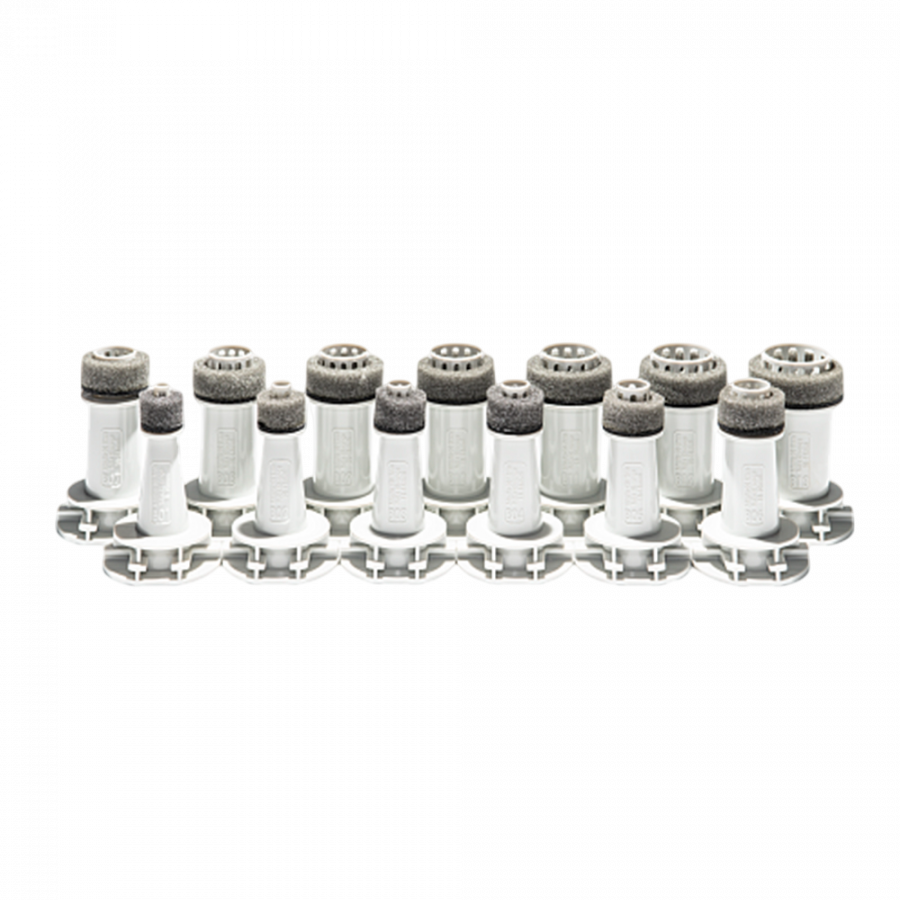

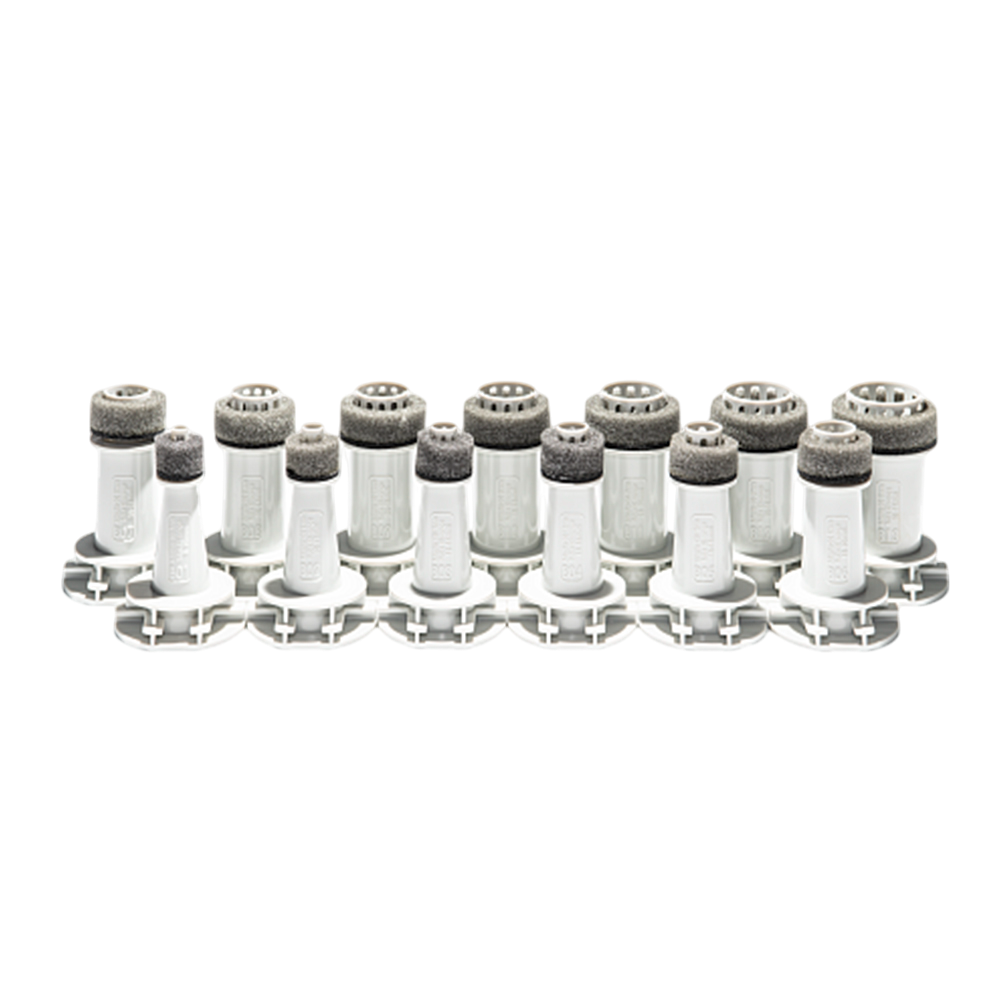

Адаптеры для трубок
| Адаптер | Серия адаптера | Диаметр трубки, мм |
| AEG 31022-B1 | B1 | 7,1-9,0 |
| ARG 31023-B2 | B2 | 9,1-11,0 |
| ARG 31024-B3 | B3 | 11,1-13,0 |
| ARG 31025-B4 | B4 | 13,1-15,0 |
| ARG 31026-B5 | B5 | 15,1-17,0 |
| ARG 31027-B6 | B6 | 17,1-19,0 |
| ARG 31028-B7 | B7 | 19,1-21,0 |
| ARG 31029-B8 | B8 | 21,1-23,0 |
| ARG 31030-B9 | B9 | 23,1-25,0 |
| ARG 31031-B10 | B10 | 25,1-27,0 |
| ARG 31032-B11 | B11 | 27,1-29,0 |
| ARG 31033-B12 | B12 | 29,1-31,0 |
| ARG 31034-B13 | B13 | 31,3-35,0 |
| ARG 31035-B14 | B14 | 35,1-100,0 |
