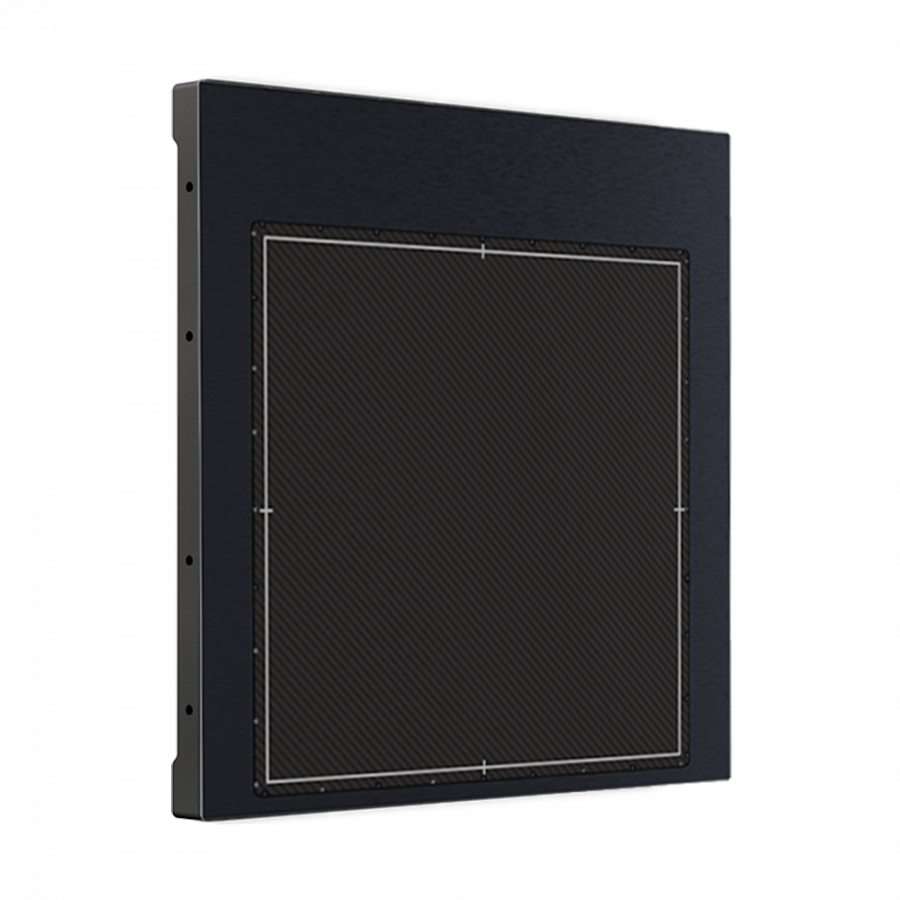

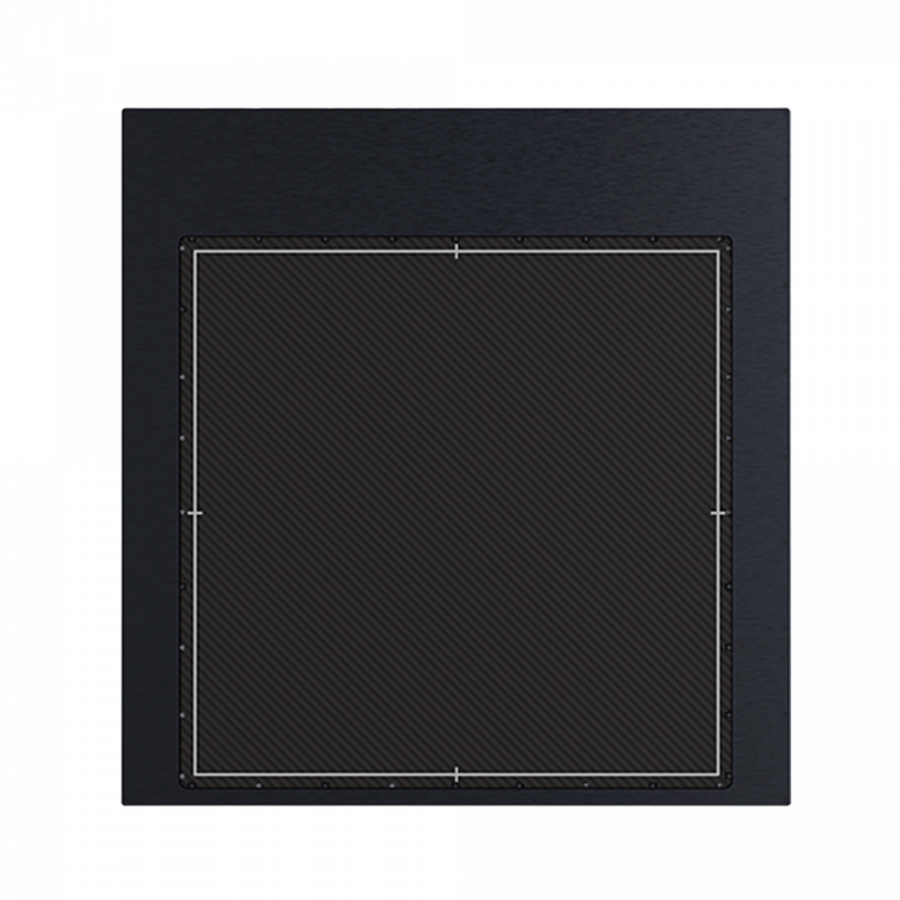

Система цифровой радиографии Новоскан на базе динамического детектора 43×43

Система цифровой радиографии Новоскан на основе динамического детектора 43×43 см предназначена для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Конструктивно система состоит из динамической цифровой панели и промышленного планшета с программным обеспечением, где под действием излучения изображение формируется и передается на планшет для дальнейшей обработки сразу через цифровую панель.

Динамический детектор имеет размер активной зоны 430×430 мм, технологию фотодиодной матрицы IGZO TFT с разрешением 3072×3072 (1×1), 1536×1536 (2×2) пикселей, а пределы допускаемой абсолютной погрешности измерений линейных размеров составляют ±0,1 мм.

В отличие от использования рентгеновских плёнок система цифровой радиографии Новоскан позволяет мгновенно оцифровывать весь процесс диагностики и исключить потребность в расходных материалах и проявочной лаборатории.

Системы цифровой радиографии Новоскан внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 85882-22.

Особенности и преимущества

Фотодиодная матрица динамических детекторов на основе IGZO имеет более высокую производительность по сравнению с детекторами на основе α-Si (аморфного кремния): в 10 раз более высокая подвижность электронов, более быстрое считывание данных без задержки изображения, значительно меньший ток утечки.

Малый вес детектора, высокое разрешение 3072×3072 (1×1) пикселей и 16-битное аналого-цифровое преобразование.

Высокий диапазон энергии до 450 кэВ.

Программное обеспечение позволяет проводить анализ изображений и получать отчёты.

Прочная и надёжная конструкция.

Высокая степень защиты детектора IP 67.

Комплектация

Комплектация «лайт»:

Динамический детектор 43×43

Промышленный планшет с диагональю 11,6 дюймов

Соединительный кабель (детектор-ПК) 5 м (опционально более 5 м)

Мягкий защитный чехол для детектора

Программное обеспечение (1 постоянная лицензия + 1 лицензия на USB-накопителе).

Дополнительная комплектация (по запросу)

Соединительный кабель (блок-детектор) более 5 м

Соединительный кабель 30 м или более 30 м

Жёсткий защитный чехол для детектора

Двухпроволочный эталон Duplex IQI.

Дополнительная информация

Оборудование внесено в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
