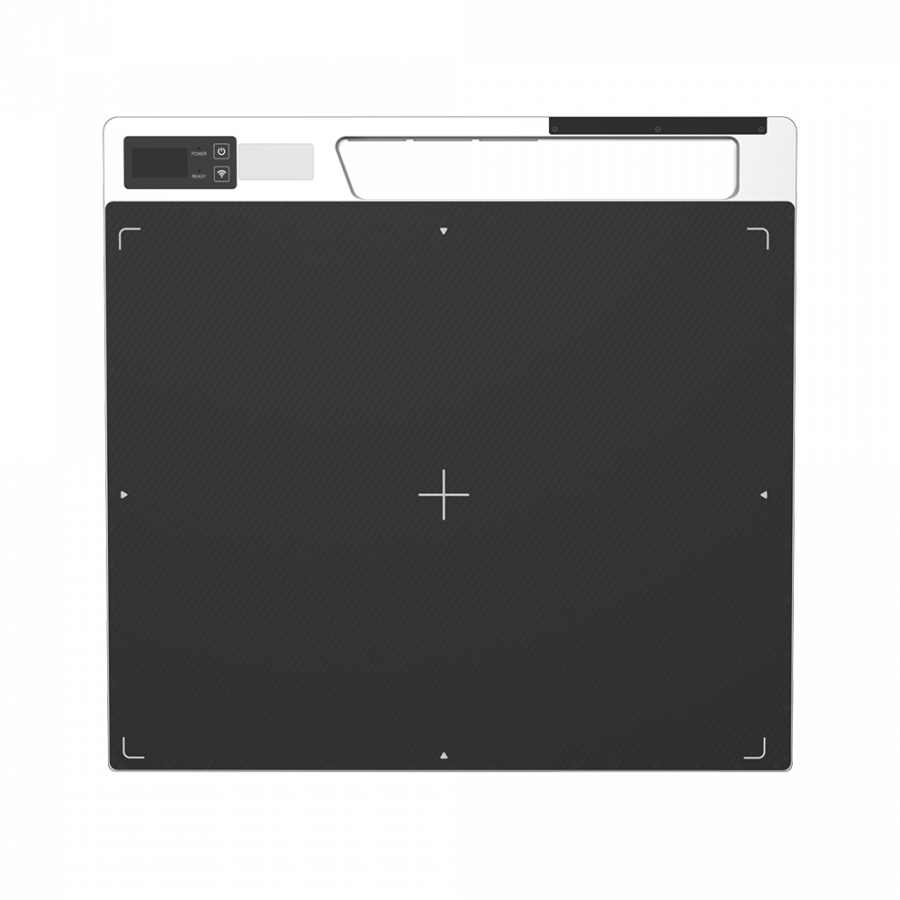

Система цифровой радиографии Новоскан на базе плоского детектора 36×43

Система цифровой радиографии Новоскан на основе плоского детектора 36×43 см предназначена для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Конструктивно система состоит из плоской цифровой панели и промышленного планшета с программным обеспечением, где под действием излучения изображение формируется и передается на планшет для дальнейшей обработки сразу через цифровую панель.

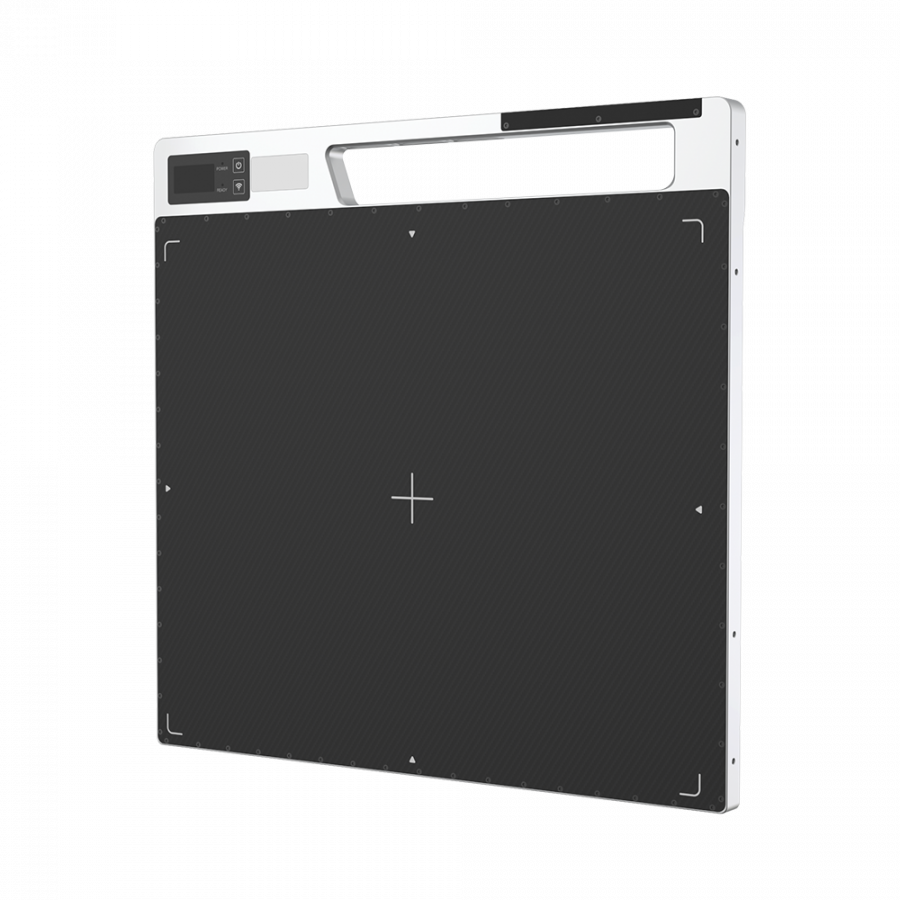

Плоский детектор имеет размер активной зоны 353×430 мм, технологию фотодиодной матрицы TFT на основе α-Si с разрешением 3532×2560 пикселей, а пределы допускаемой абсолютной погрешности измерений линейных размеров составляют ±0,1 мм.

В отличие от использования рентгеновских плёнок система цифровой радиографии Новоскан позволяет мгновенно оцифровывать весь процесс диагностики и исключить потребность в расходных материалах и проявочной лаборатории.

Системы цифровой радиографии Новоскан внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 85882-22.

Особенности и преимущества

Использование систем на основе плоских детекторов является более эффективным, безопасным и экономически выгодным решением по сравнению с традиционной рентгенографией на основе плёнки.

Комплекты серии «стандарт» имеют функцию синхронизации с рентгеновским аппаратом (возможность удаленного управления РА и детектором) через кабель и по wi-fi, а также увеличенное время автономной работы – до 12 часов.

Наличие проводного и беспроводного интерфейса для передачи данных.

Малый вес детектора, высокое разрешение 3532×2560 пикселей и 16-битное аналого-цифровое преобразование.

Программное обеспечение позволяет проводить анализ изображений и получать отчёты.

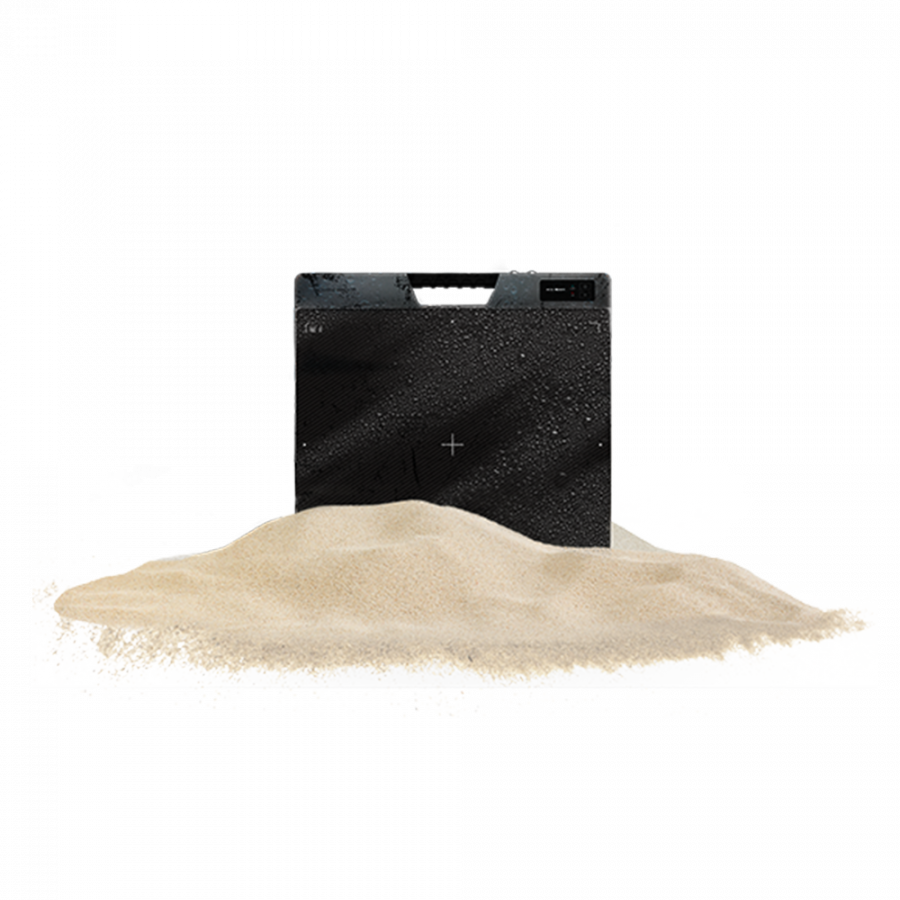

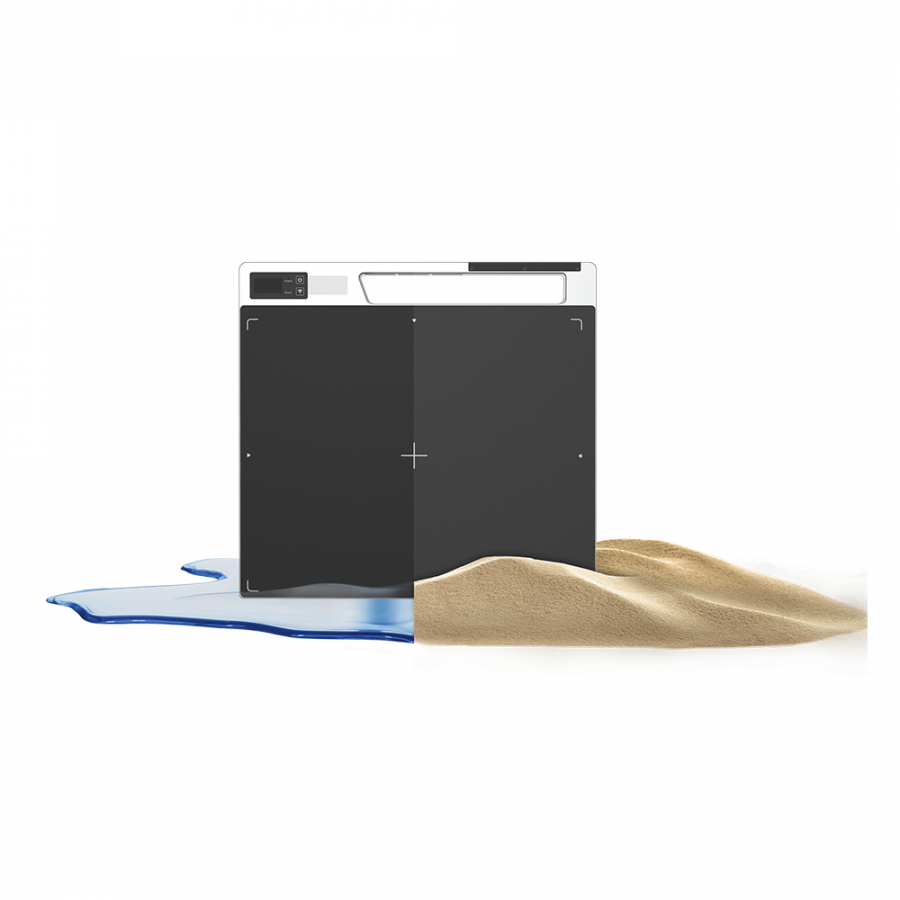

Высокая степень защиты детектора IP 67.

Продолжительный срок службы системы до 10 лет.

Комплектация

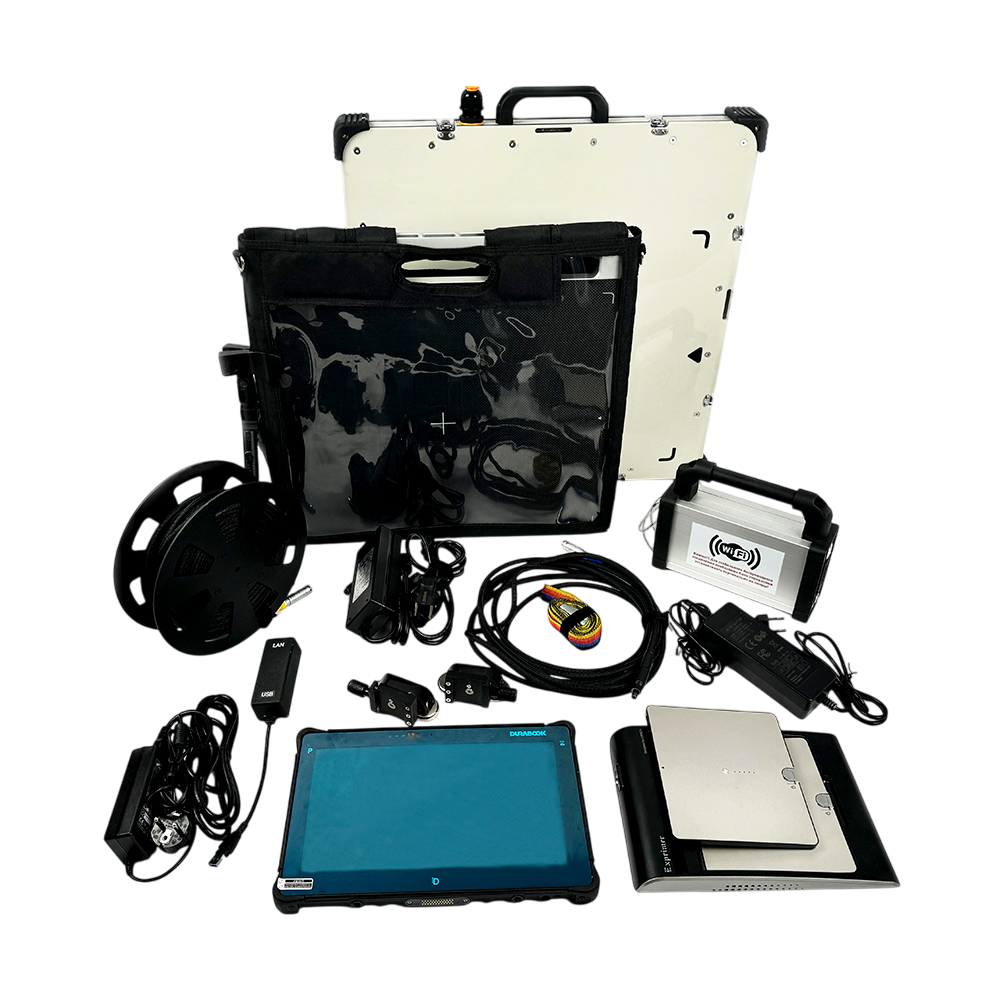

Комплектация «лайт»:

Плоский детектор 36×43

Аккумуляторная батарея для детектора – 2 шт.

Внешнее зарядное устройство для батарей детектора

Жёсткий защитный чехол для детектора

Блок управления «лайт»

Зарядное устройство для блока управления

Промышленный планшет с диагональю 11,6 дюймов

Зарядное устройство для планшета

Модуль USB-LAN (ПК-блок управления)

Соединительный кабель (блок-детектор) 5 м

Соединительный кабель (блок-ПК) 30 м

Магнитные держатели (центральные) – 1 комплект

Комплект ремней для фиксации детектора

Транспортировочный кейс с защитным ложементом

Программное обеспечение (1 постоянная лицензия + 1 лицензия на USB-накопителе).

Дополнительная комплектация (по запросу)

Мягкий защитный чехол для детектора

Рюкзак

Ноутбук

Двухпроволочный эталон Duplex IQI

Соединительный кабель (блок-детектор) более 5 м

Соединительный кабель (блок-ПК) более 30 м.

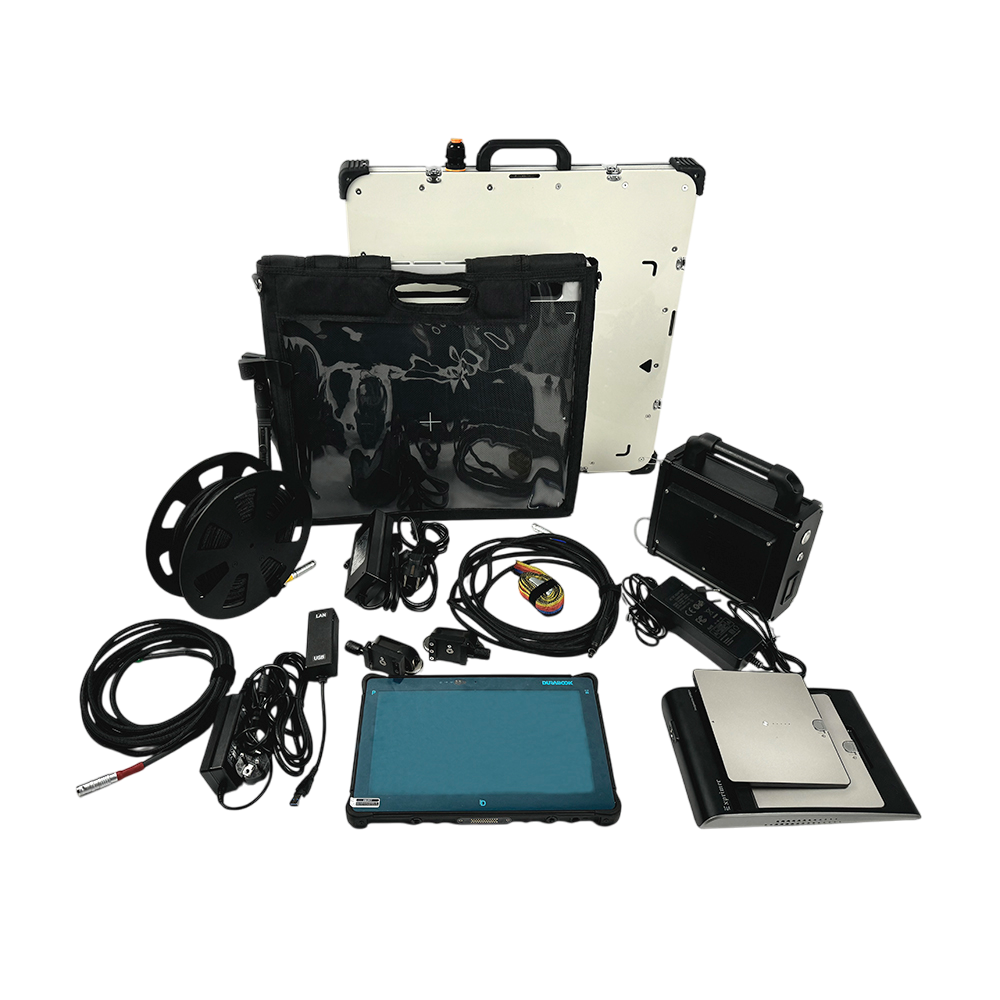

Комплектация «стандарт»:

Плоский детектор 36×43

Аккумуляторная батарея для детектора – 2 шт.

Внешнее зарядное устройство для батарей детектора

Жёсткий защитный чехол для детектора

Блок управления «стандарт»

Зарядное устройство для блока управления

Промышленный планшет с диагональю 11,6 дюймов

Зарядное устройство для планшета

Модуль USB-LAN (ПК-блок управления)

Соединительный кабель (блок-детектор), 5 м

Кабель синхронизации 5 м

Соединительный кабель (блок-ПК) 30 м

Магнитные держатели (центральные) – 1 комплект

Комплект ремней для фиксации детектора

Транспортировочный кейс с защитным ложементом

Программное обеспечение (1 постоянная лицензия + 1 лицензия на USB-накопителе).

Дополнительная комплектация (по запросу)

Мягкий защитный чехол для детектора

Рюкзак

Ноутбук

Двухпроволочный эталон Duplex IQI

Кабель синхронизации более 5 м

Соединительный кабель (блок-детектор) более 5 м

Соединительный кабель (блок-ПК) более 30 м.

Дополнительная информация

Оборудование внесено в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
