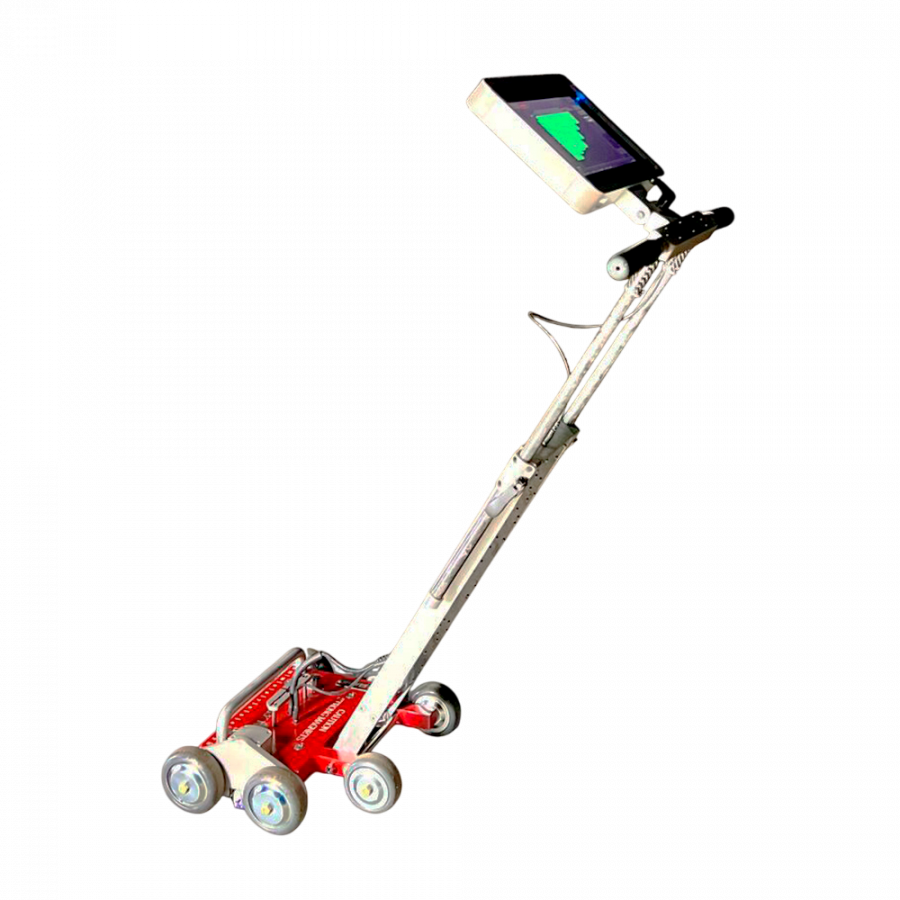

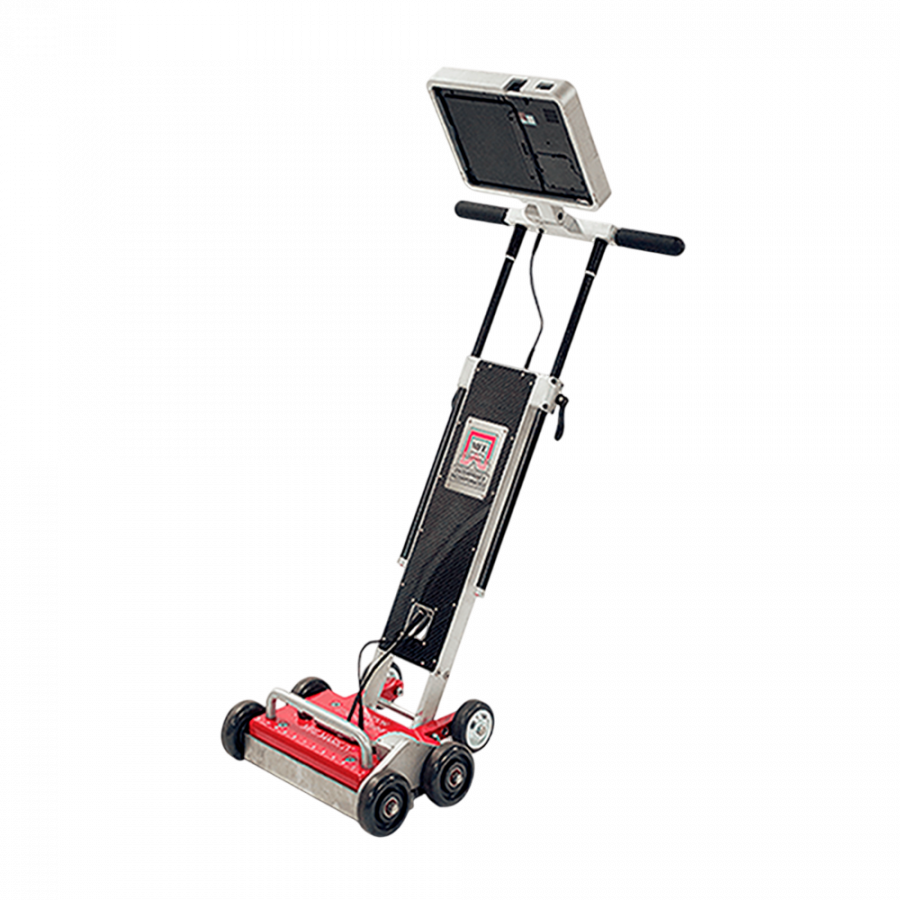

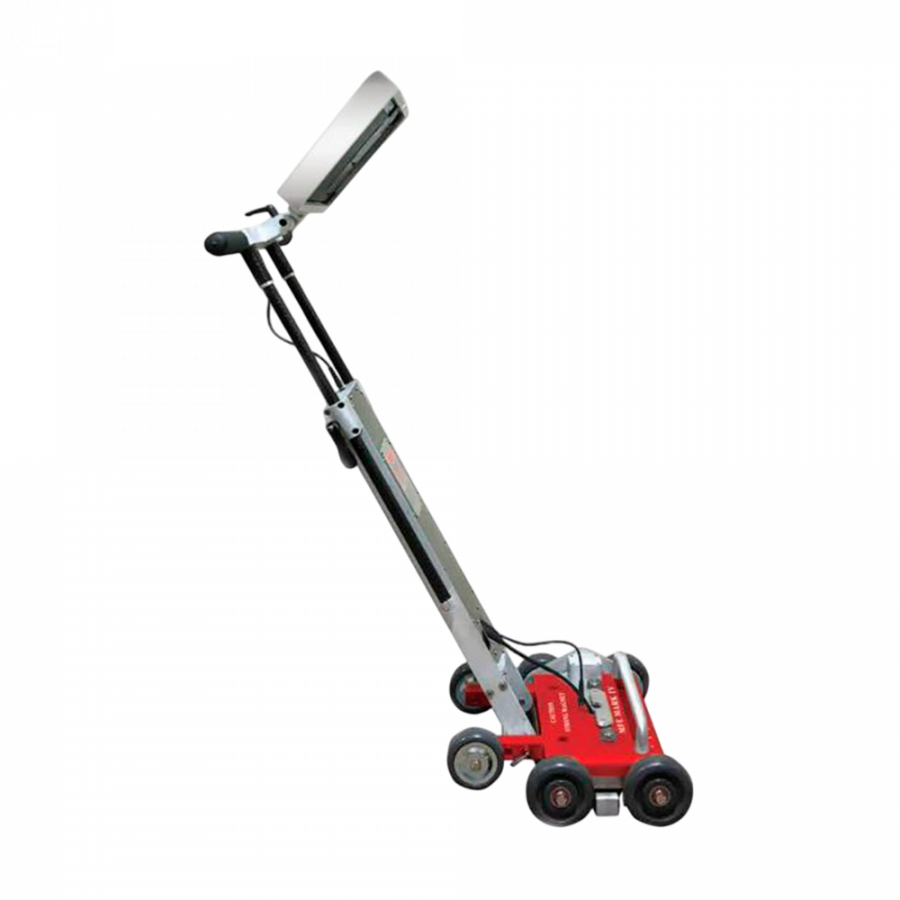

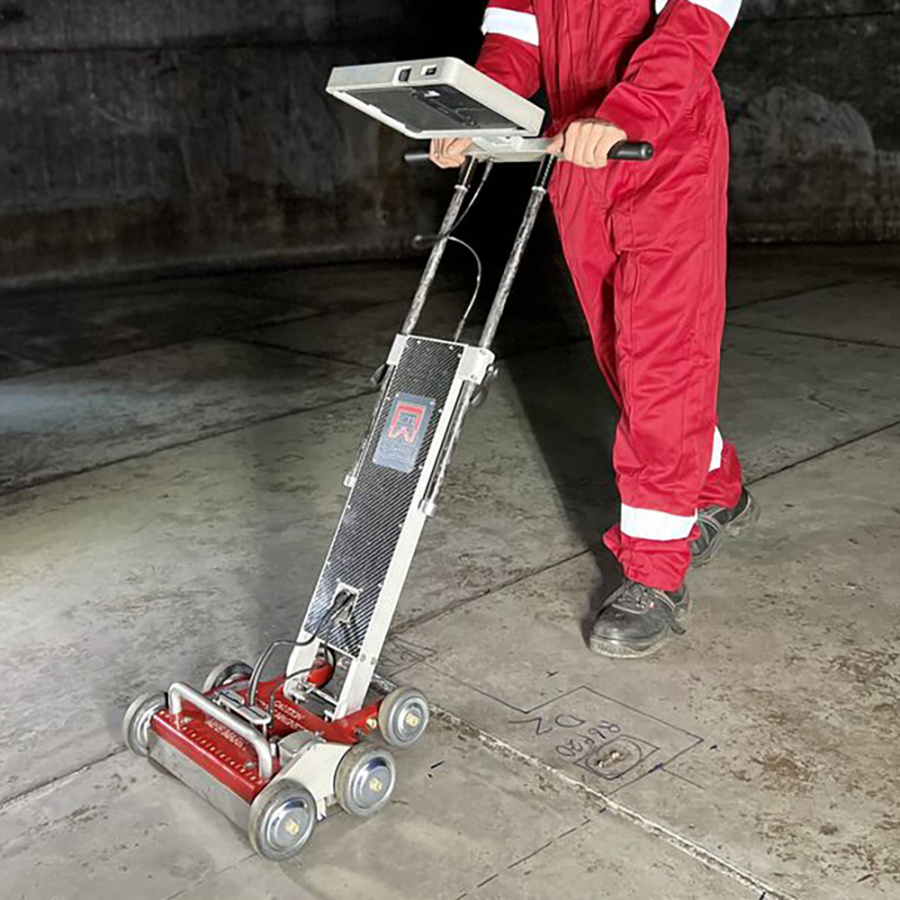

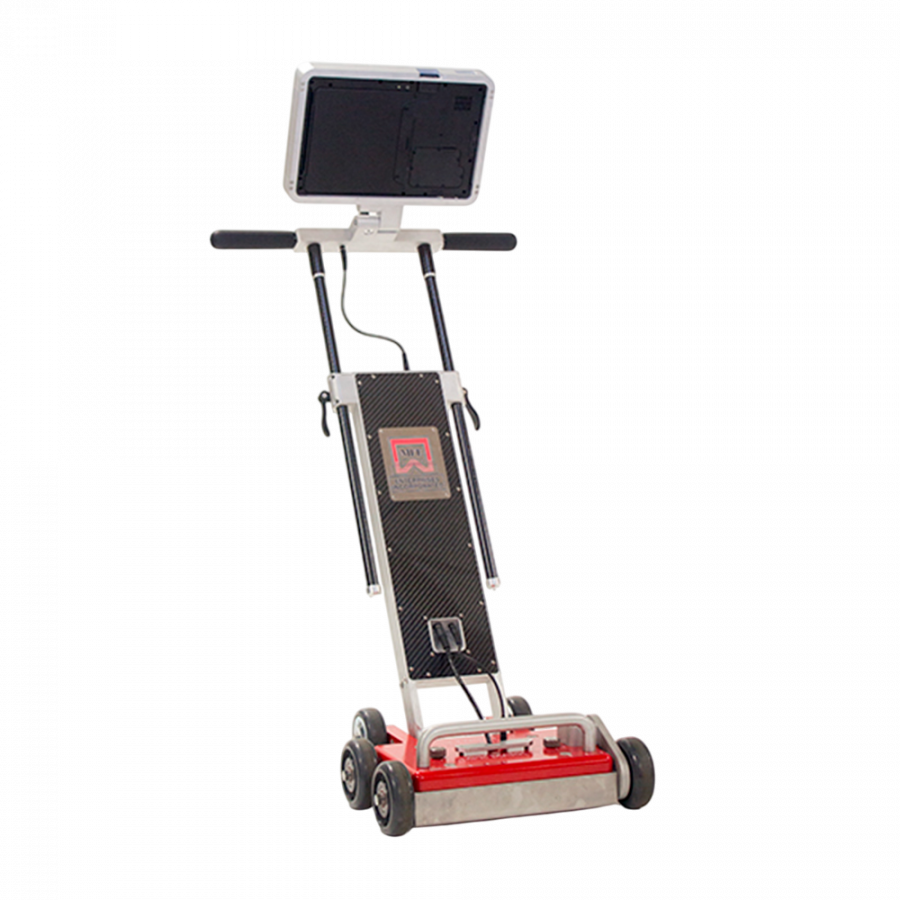

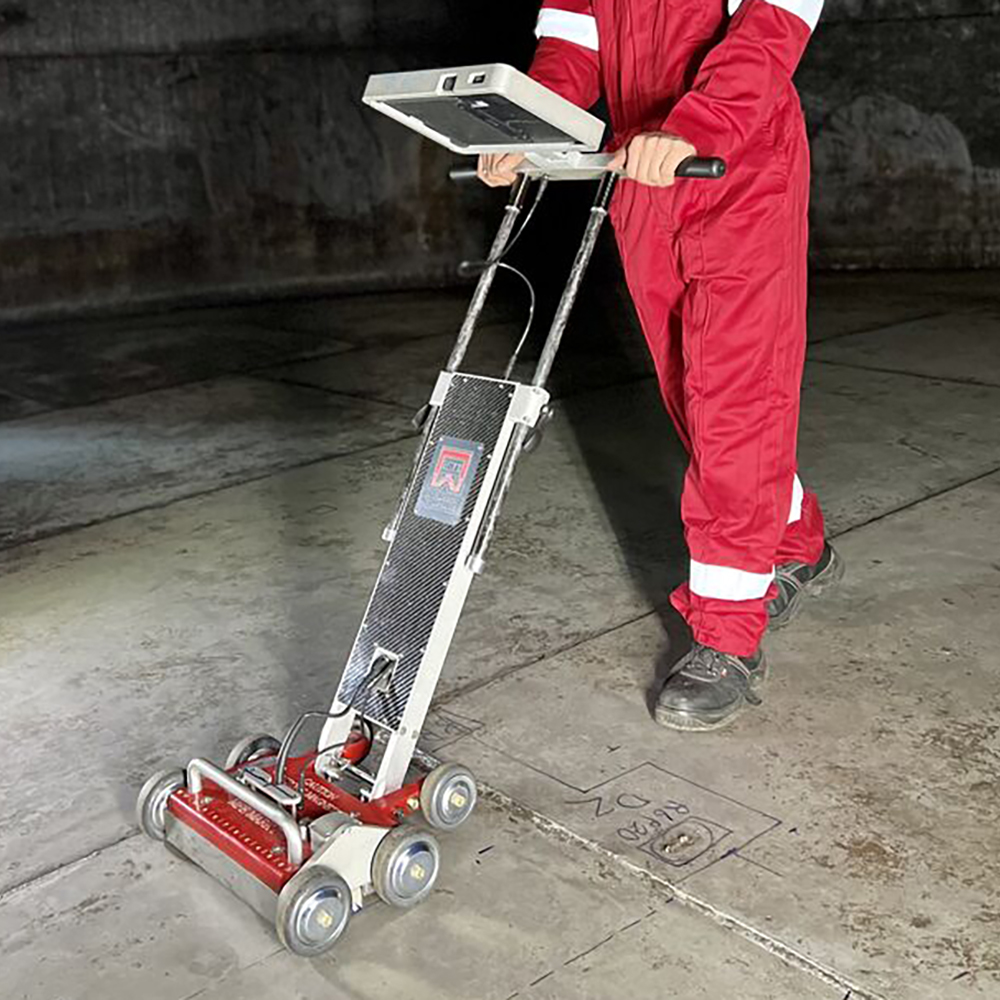

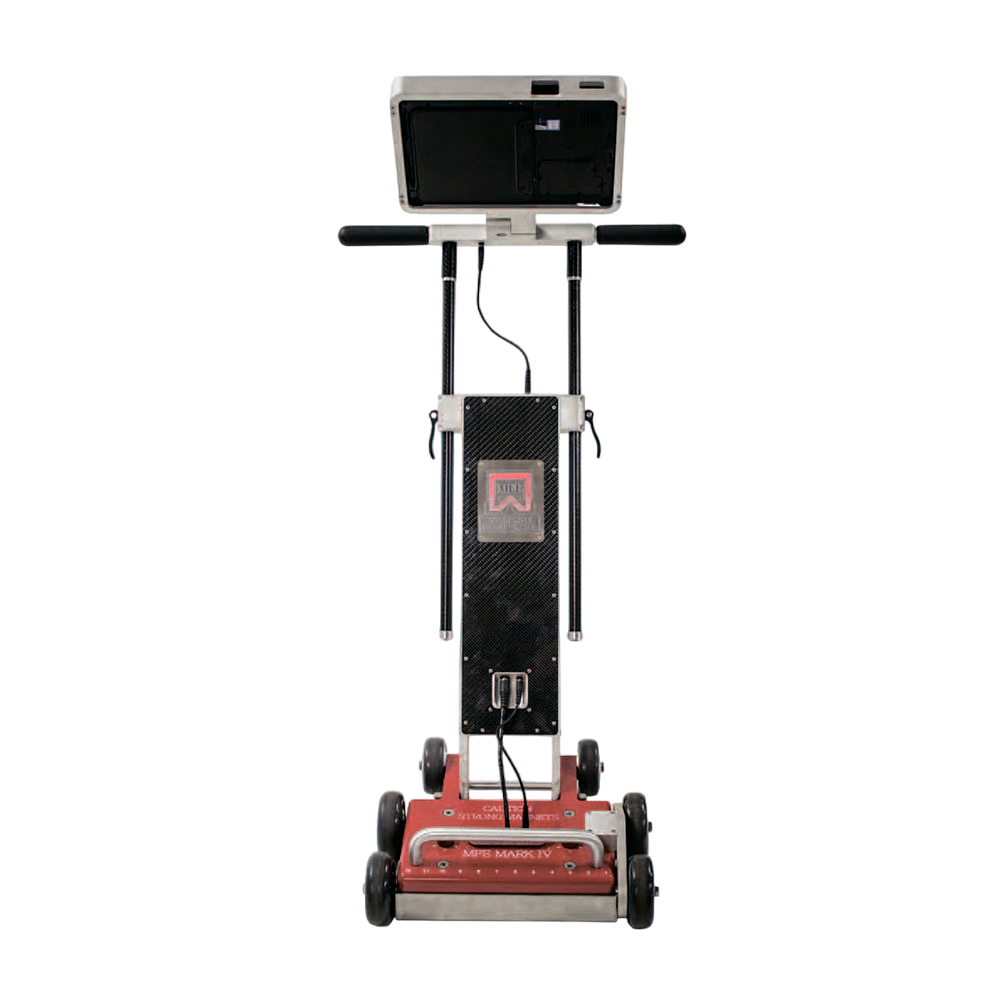

Сканер для контроля днищ резервуаров MARK IV

Сканер для контроля днищ резервуаров MARK IV предназначен для быстрого и точного выявления коррозионных повреждений и других дефектов днищ резервуаров и металлических листов. Для их обнаружения используется неразрушающий метод поиска утечек магнитного потока (MFL), способный выявлять дефекты как на поверхности, так и по всей толщине материала.

Сканер оснащён регулируемыми ручками, энкодером для картографии, специальными защищёнными разъёмами, встроенной электроникой, состоящей из магнитов, датчика или матрицы датчиков, и соответствующих электронных схем. MARK IV может работать в двух режимах: режим картографирования и ручной режим с обнаружением.

Сканирование может выполняться в автоматическом режиме, при этом отображение результатов сканирования происходит в реальном времени. При этом можно сразу построить макет резервуара или сохранить данные на компьютере для последующего создания MFL-изображения всего дна резервуара. Последующий анализ данных может быть выполнен в программном обеспечении. На основе данного анализа можно определить области для последующих верификаций дефектов ультразвуковым методом.

Сканер MARK IV применяется для инспекции днищ резервуаров для хранения нефтепродуктов и технических жидкостей (металлическое днище с защитным покрытием и без), наружной и внутритрубной инспекции трубопроводов, инспекции трубок теплообменников (обнаружение кольцевых трещин, потерь в стенках и точечной коррозии в ферромагнитных трубках, изготовленных из углеродистой стали, никеля и чёрной нержавеющей стали теплообменников, воздухоохладителей, котлов), инспекции стальных проволочных канатов (обнаружение локальных повреждений и потерь металлической площади во внешних или внутренних слоях стального каната).

Особенности и преимущества

Высокая чувствительность сканера позволяет обнаруживать мельчайшие дефекты как на поверхности, так и по всей толщине материала.

Оснащён современными системами автоматизации, что позволяет значительно ускорить процесс контроля и уменьшить влияние человеческого фактора.

Поддерживает как ручной режим с обнаружением, так и режим картографирования, позволяющие как обнаруживать дефекты в режиме реального времени, так и получить карту отсканированной поверхности за считанные минуты.

Просмотр предварительного картографического изображения на экране позволяет определить местоположение дефекта относительно магнитного моста.

Функция отслеживания скорости позволяет сканировать в оптимальном диапазоне скоростей для получения стабильных и точных результатов.

Автоматическое формирования отчёта после окончательного анализа результатов контроля.

Создание карты днища резервуара менее чем за 10 минут.

Имеет эргономичный дизайн и прост в использовании, что делает его идеальным выбором для различных условий работы.

Разработан с учётом требований к надёжности и долговечности, что гарантирует его стабильную работу в течение длительного времени.

Прочное и лёгкое исполнение: удобная эргономичная ручка в сборе содержит все электрические компоненты внутри каркаса из углеродного волокна, что снижает вес и повышает удобство использования.

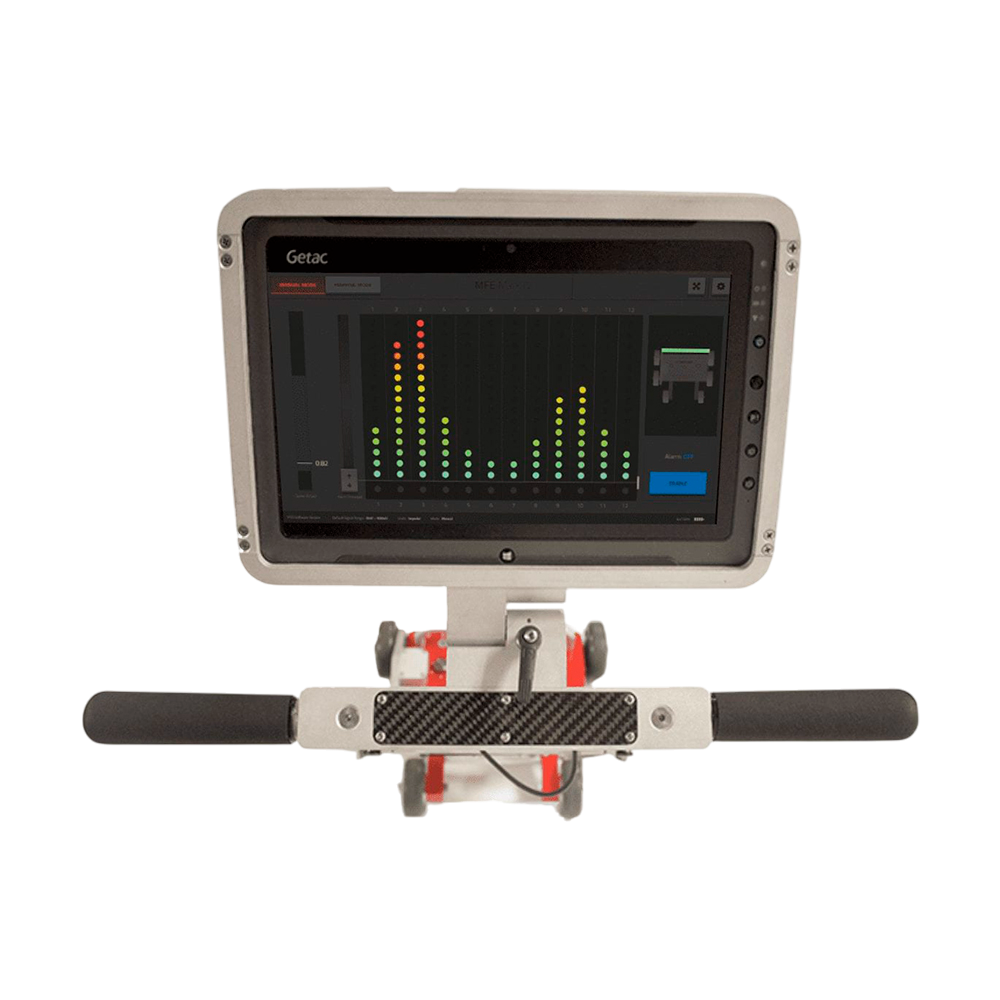

Питание сканера осуществляется аккумуляторов прочного планшета Getac F110 с возможностью быстрой замены.

Возможность разработки индивидуальных программы контроля в зависимости от специфики и потребностей заказчика.

Интуитивно понятный процесс отображения результатов контроля от построения макета днища резервуара до подробной MFL карты.

Комплектация

Стандартная комплектация:

Рукоятка сканера MARK IV c планшетом (в сборке)

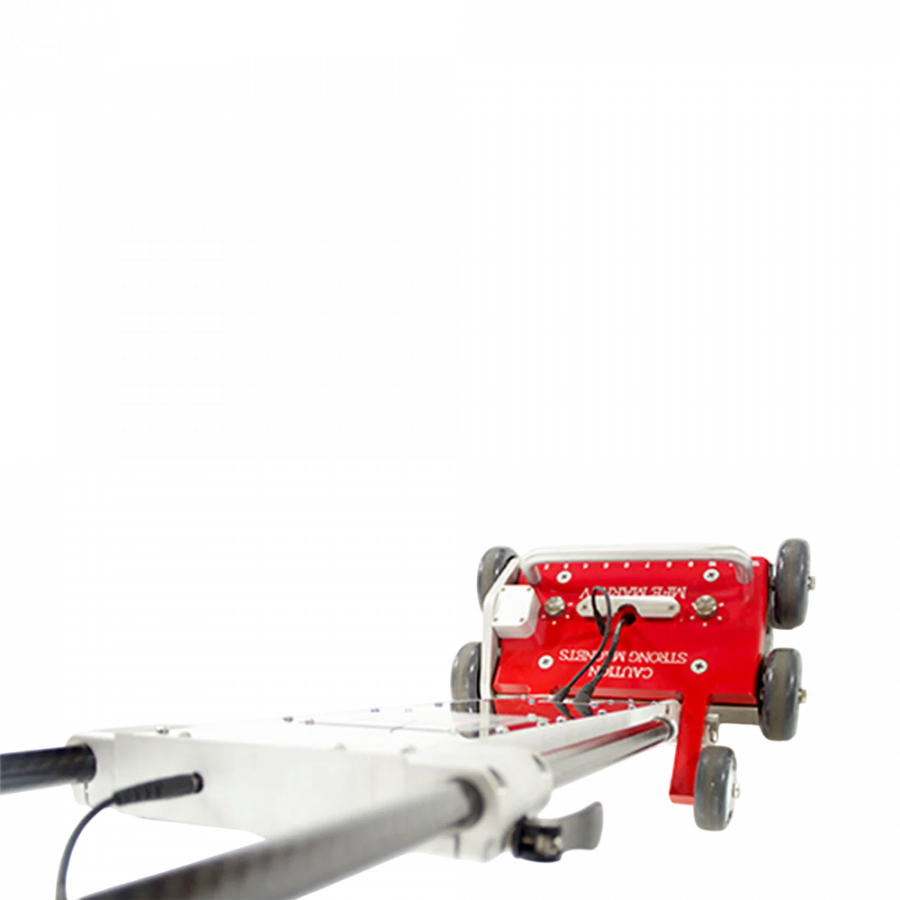

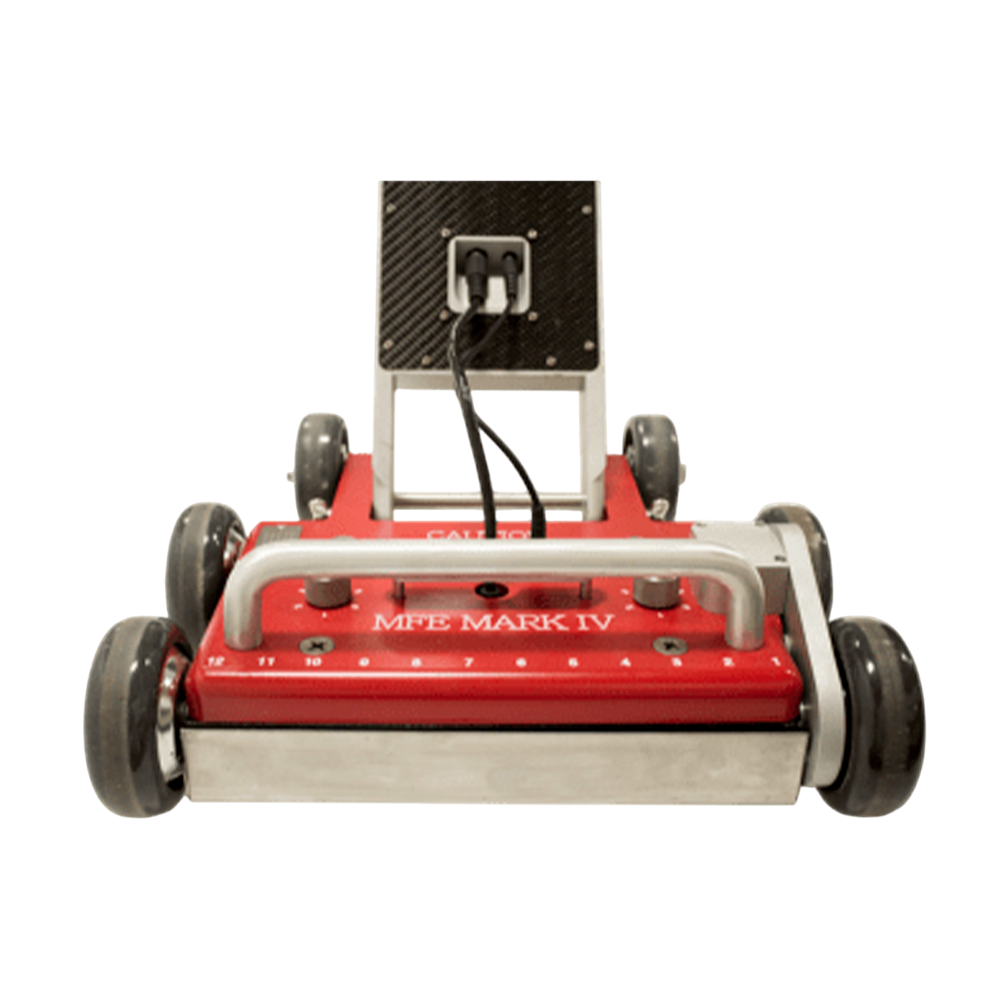

Магнитный мост

Аккумуляторные батареи – 2 шт.

Перчатки для сенсорного экрана

Устройство для зарядки аккумуляторов

Адаптер переменного тока

Кабель датчика положения

Кабель сигналов

Кабель электроники

USB-накопитель

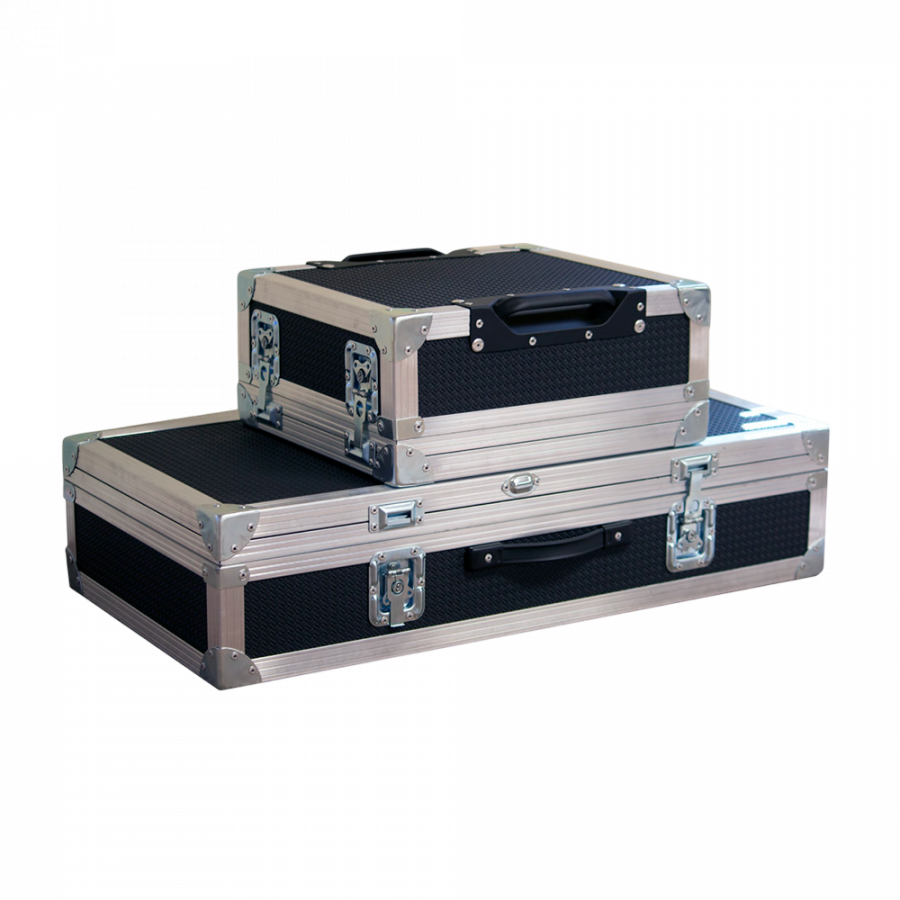

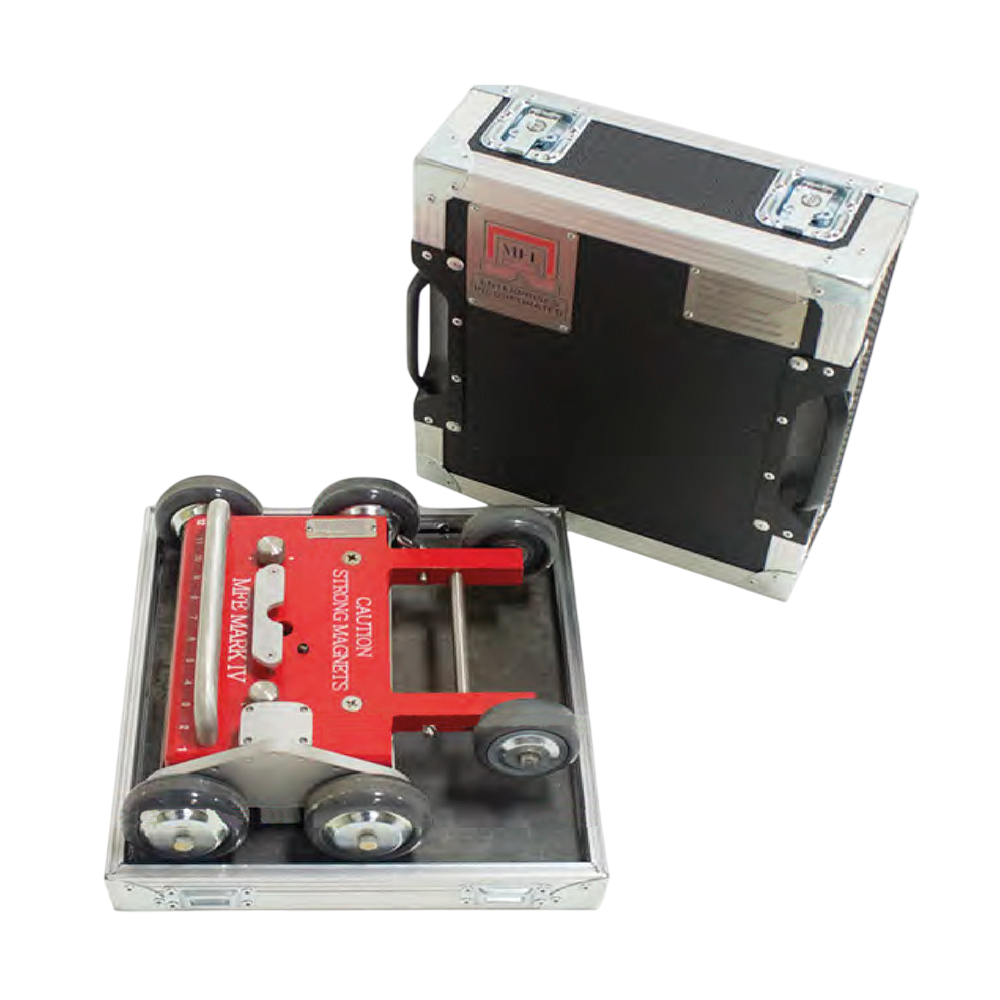

Малый и большой транспортировочные кейсы.

Дополнительная комплектация (по запросу):

Модернизированный магнитный мост.

Дополнительная информация

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
