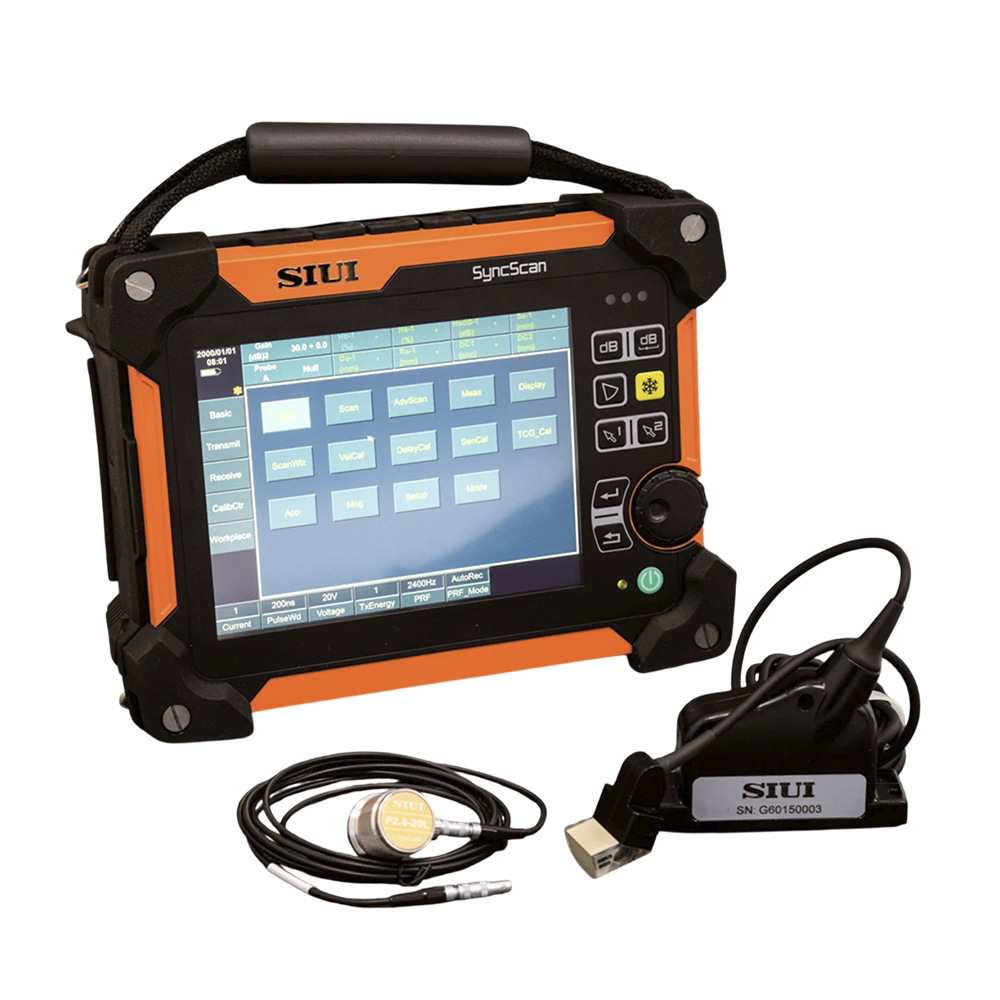

Ультразвуковой дефектоскоп SyncScan 1/2/4TOFD+UT
По запросу
Ультразвуковой дефектоскоп SyncScan 1/2/4TOFD+UT предназначен для обнаружения дефектов контролируемых объектов (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов.
Подробности
Ультразвуковой дефектоскоп SyncScan 1/2/4TOFD+UT предназначен для обнаружения дефектов контролируемых объектов (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов. SyncScan 1/2/4TOFD+UT имеет 1, 2 или 4 канала TOFD и 1 канал классического ультразвука. Режимы работы дефектоскопа устанавливаются с помощью программного обеспечения и использования соответствующих ультразвуковых преобразователей.
Конструктивно дефектоскопы состоят из электронного блока, одного или нескольких ультразвуковых преобразователей с одним пьезоэлементом, и (или) многоэлементных ультразвуковых преобразователей, построенных по принципу фазированной антенной решётки. Для отображения информации используются жидкокристаллический дисплей или переносной персональный компьютер. Управление всеми параметрами осуществляется с передней панели электронного блока, либо с переносного персонального компьютера. Электронный блок включает в себя функциональные клавиши, разъём подключения кабеля преобразователя, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация.
Стандартные функции дефектоскопа SyncScan 1/2/4TOFD+UT для классического ультразвука (UT) включают в себя установку скорости, калибровку нуля, калибровку угла, DAC кривые, АРД диаграммы, отображение А-скан на весь экран, снимок экрана, автоусиление, автозаморозку, переключение координат и др.
Дополнительные функции ультразвукового дефектоскопа SyncScan 1/2/4TOFD+UT для классического ультразвука (UT) включают в себя стандарт API, стандарт AWS, ВРЧ, коррекцию криволинейной поверхности, B-скан, моделирование сварного шва, измерение глубины залегания дефекта и др; для дифракционно-временного метода (TOFD): 1 канал TOFD, TOFD SAFT, одновременное отображение программного обеспечения для PAUT и TOFD; для толщинометрии (TG): измерение через покрытие, эко-метод, В-скан, путь по вертикали, компенсация усиления по времени (TСG/ВРЧ), многослойные измерения.
Ультразвуковые дефектоскопы SyncScan 1/2/4TOFD+UT применяются для высокопроизводительного и точного неразрушающего контроля сварных соединений и основного металла, в основном для инспекции трубопроводов, сосудов, резервуаров, машиностроительных и строительных металлоконструкций в нефтегазовой, энергетической, авиационной, автомобильной и других отраслях, используя комбинацию традиционного ультразвукового контроля, методов фазированной решётки и толщинометрии.
Ультразвуковые дефектоскопы SyncScan внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 72955-18.
Шаг 1: выбор количества каналов контроля.
Шаг 2: моделирование объекта контроля.
Шаг 3: ввод параметров сигнала.
Шаг 4: ввод параметров энкодера.
Шаг 5: ввод параметров сканера.
Простая настройка измерений TOFD: высота и длина несплошности измеряется при помощи устанавливаемых курсоров, а результаты измерений заносятся в таблицу данных.
Решение для контроля коррозии подходит для определения потери толщины стенок из-за коррозии, истирания и эрозии на пластинах и трубах. Пошаговый мастер настройки позволяет легко разработать план сканирования, построить цветовую карту для отображения толщины стенок в различных цветах и провести анализ данных для лучшего понимания процесса коррозии.
Широкий функционал при использовании прибора как ультразвукового дефектоскопа.
Отличаются универсальностью, объединяя в одном корпусе традиционный ультразвук (UT), дифракционно-временной метод (TOFD) и толщинометрию (TG).
Обеспечивает эффективное и точное выявление различных дефектов поверхностей, включая несплошности, раковины, трещины и многое другое.
Проведение ультразвукового контроля в диапазоне от 0 до 15000 мм.
Регулируемая ширина импульса, отрицательный прямоугольный импульс с напряжением до 400 В.
До 4-х каналов TOFD одновременно подходят для контроля резервуаров толщиной до 100 мм.
Используется совместно с преобразователями производства компании SIUI и других производителей.
Использует передовые алгоритмы обработки сигнала для повышения точности и надёжности результатов ультразвукового контроля.
Компактность, эргономичный дизайн, малый вес, возможность управлять одной рукой.
Большой 8,4 дюймовый экран с сенсорным управлением, разрешением 800×600 пикселей и русскоязычным меню.
Пошаговый мастер настроек упрощает процесс настройки для опытных и начинающих пользователей.

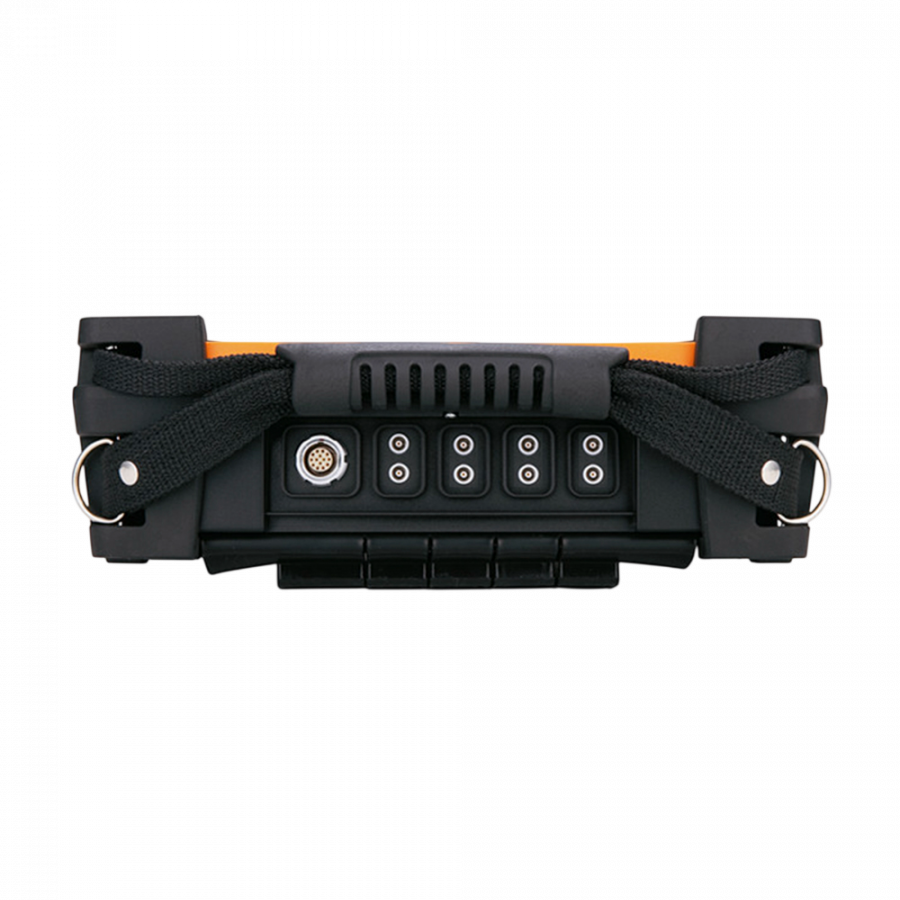

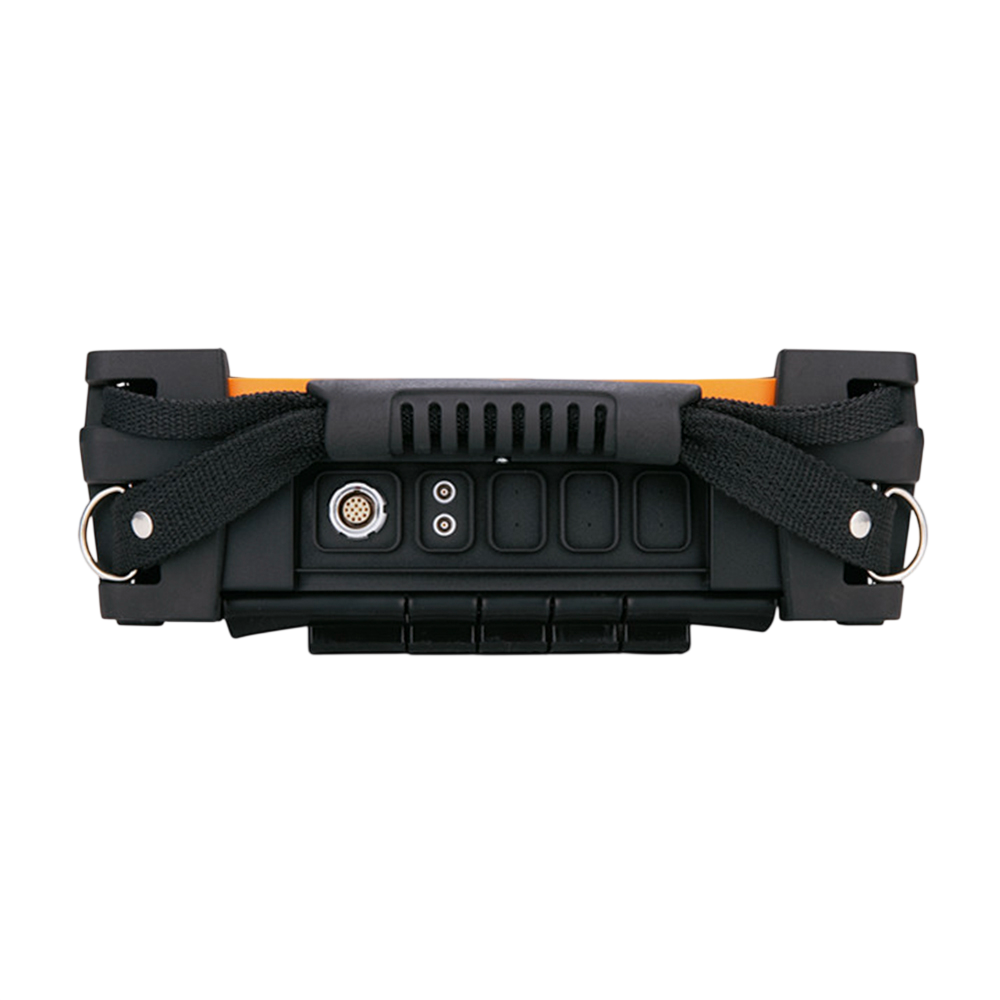

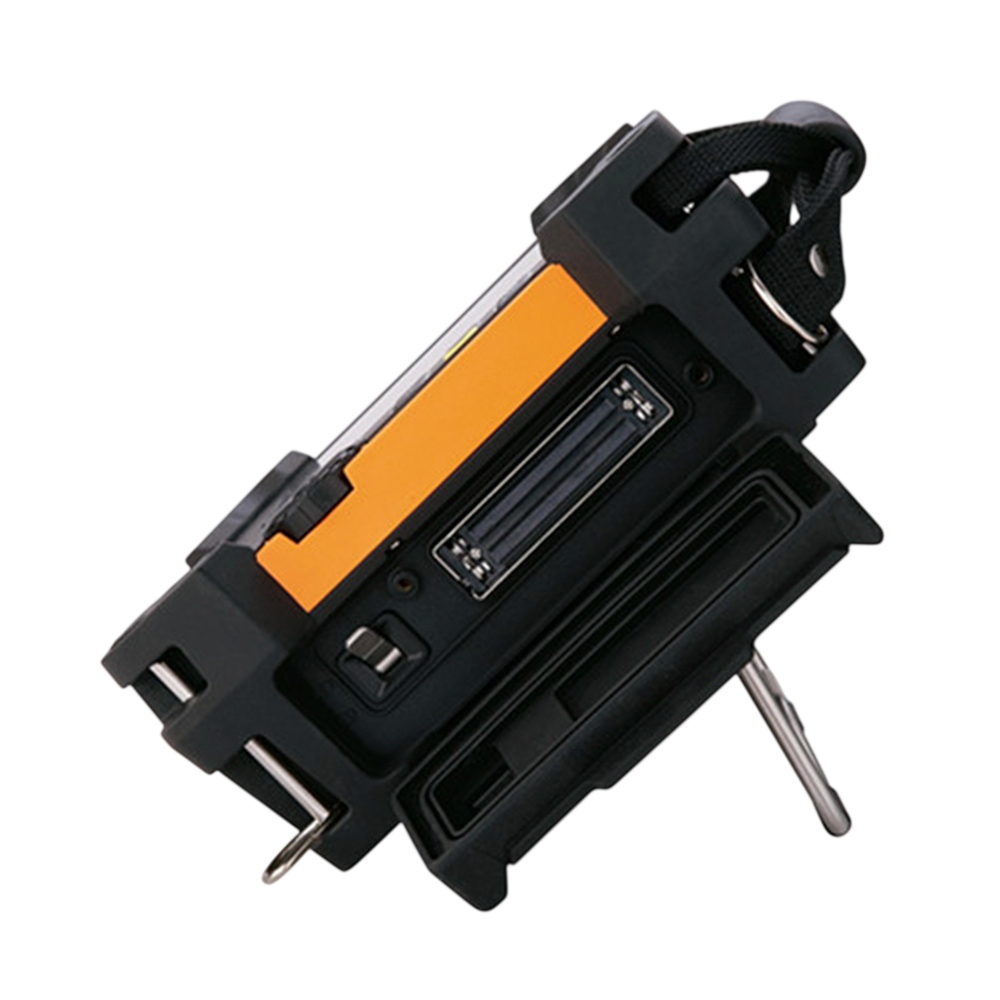

Системные порты: энкодер, VGA, Ethernet, USB (2 шт.), SD-слот.

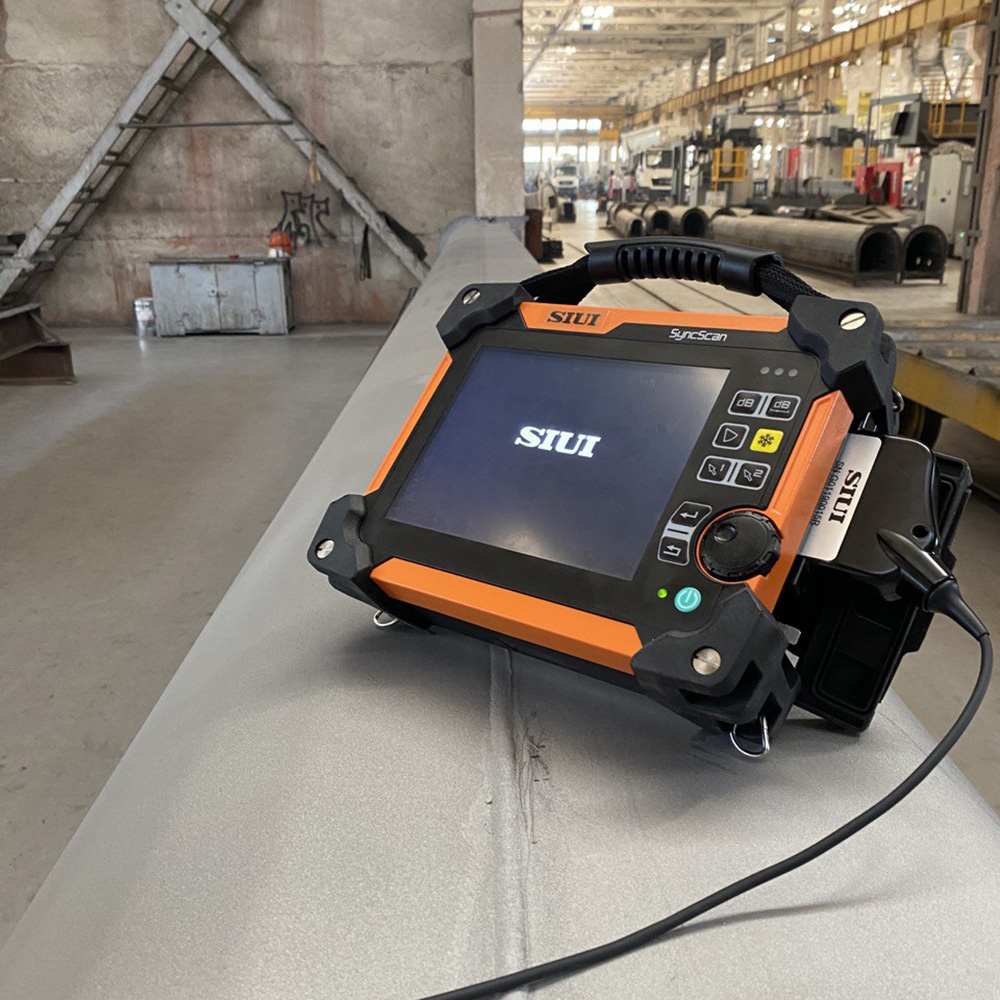

Не боится тяжёлых условий эксплуатации: пыль, влага и изменения температуры не влияют на производительность и точность прибора.

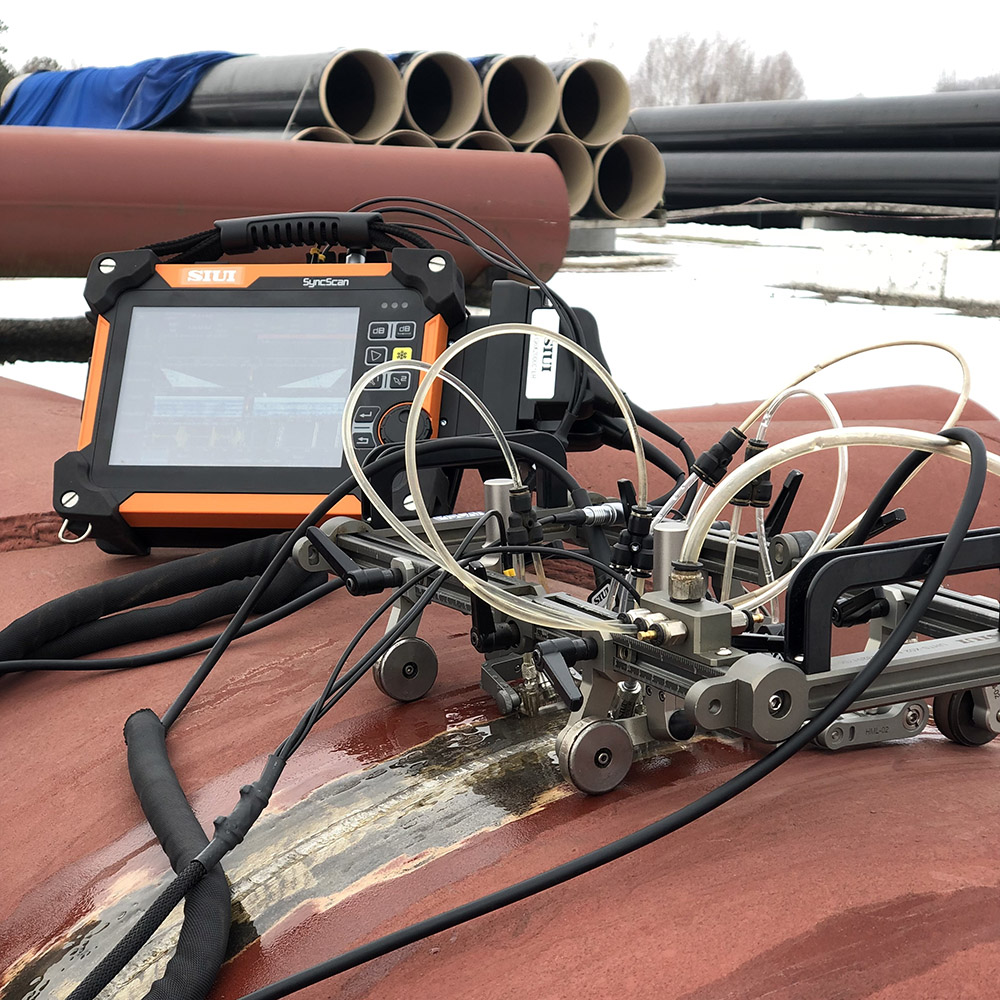

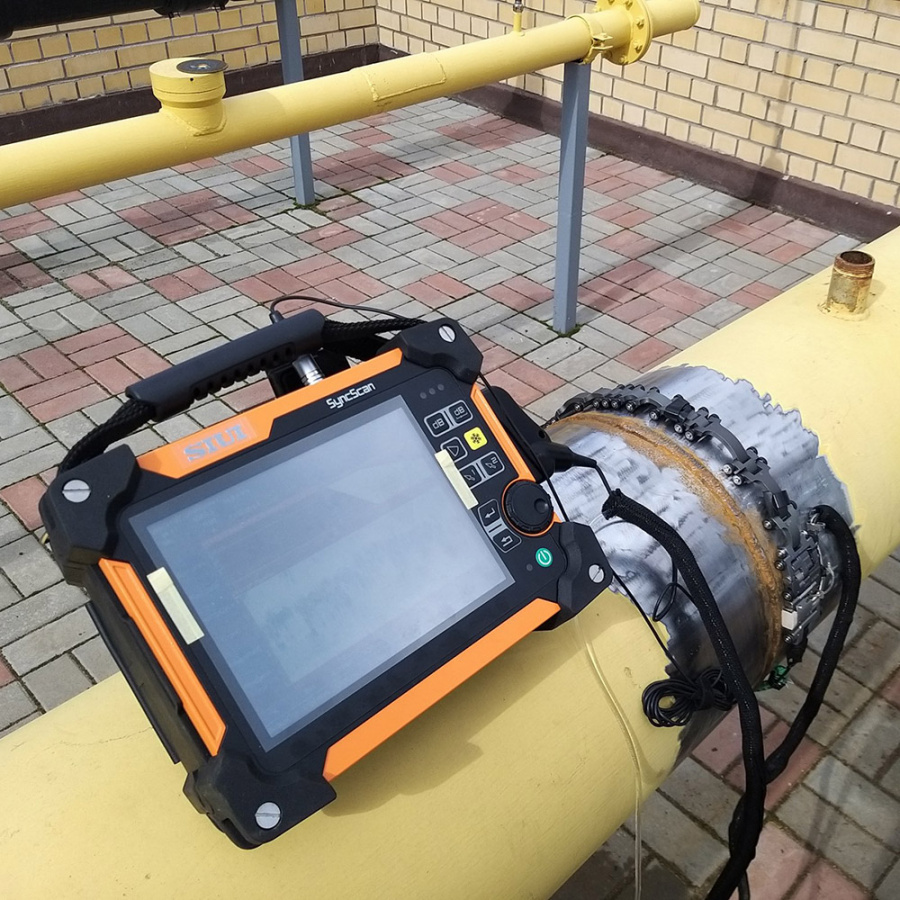

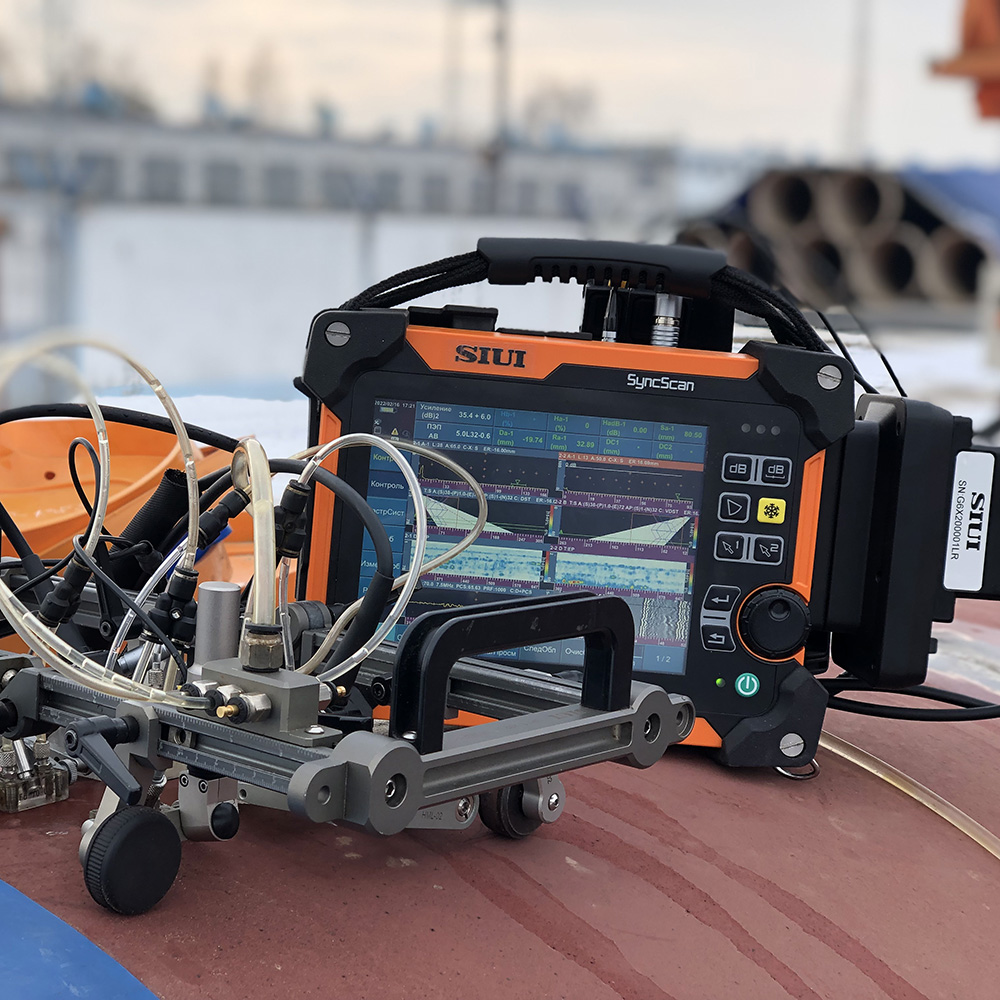

Возможность применения не только в лабораторных, но и в полевых и монтажных условиях.
Совместим с программным обеспечением SuporUp для персонального компьютера, которое позволяет проверять файлы данных, захватывать экран, анализировать данные, воспроизводить данные, создавать отчёты в форматах word и excel.

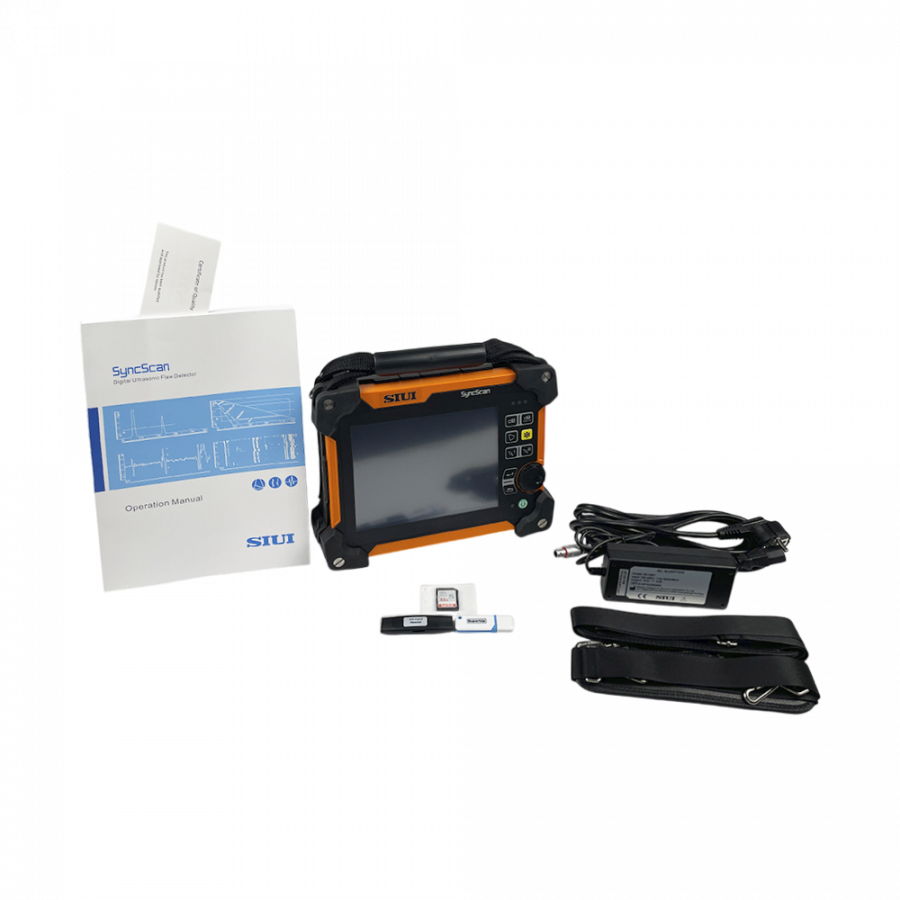

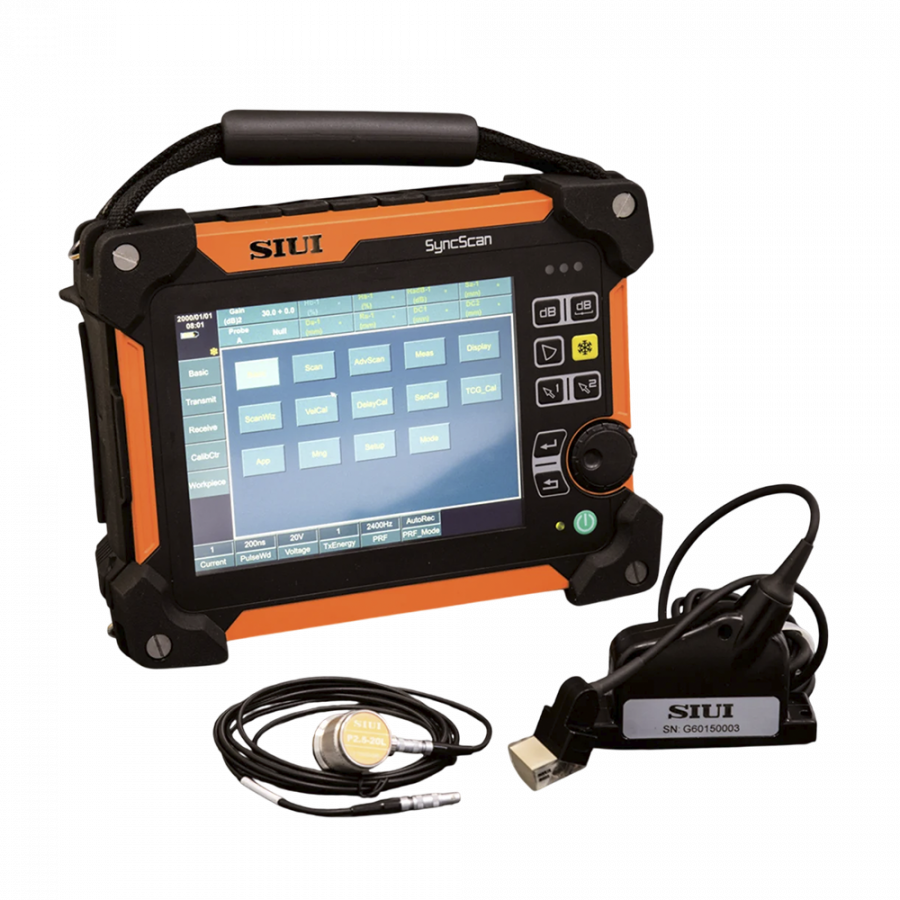

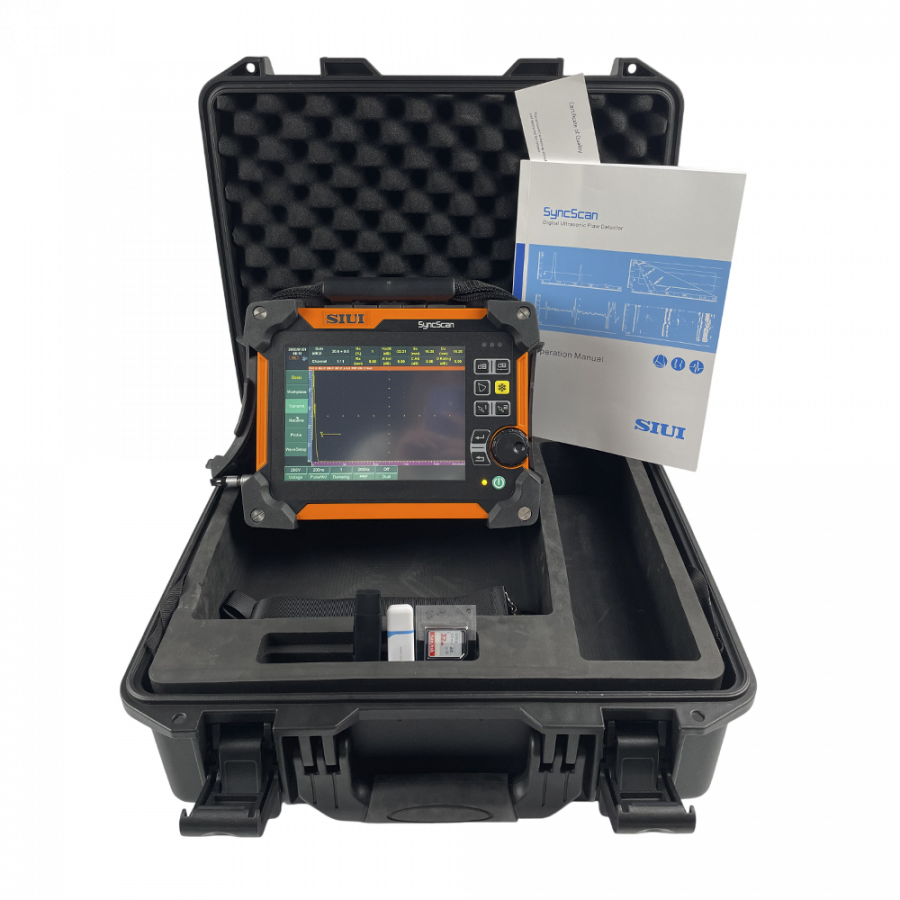

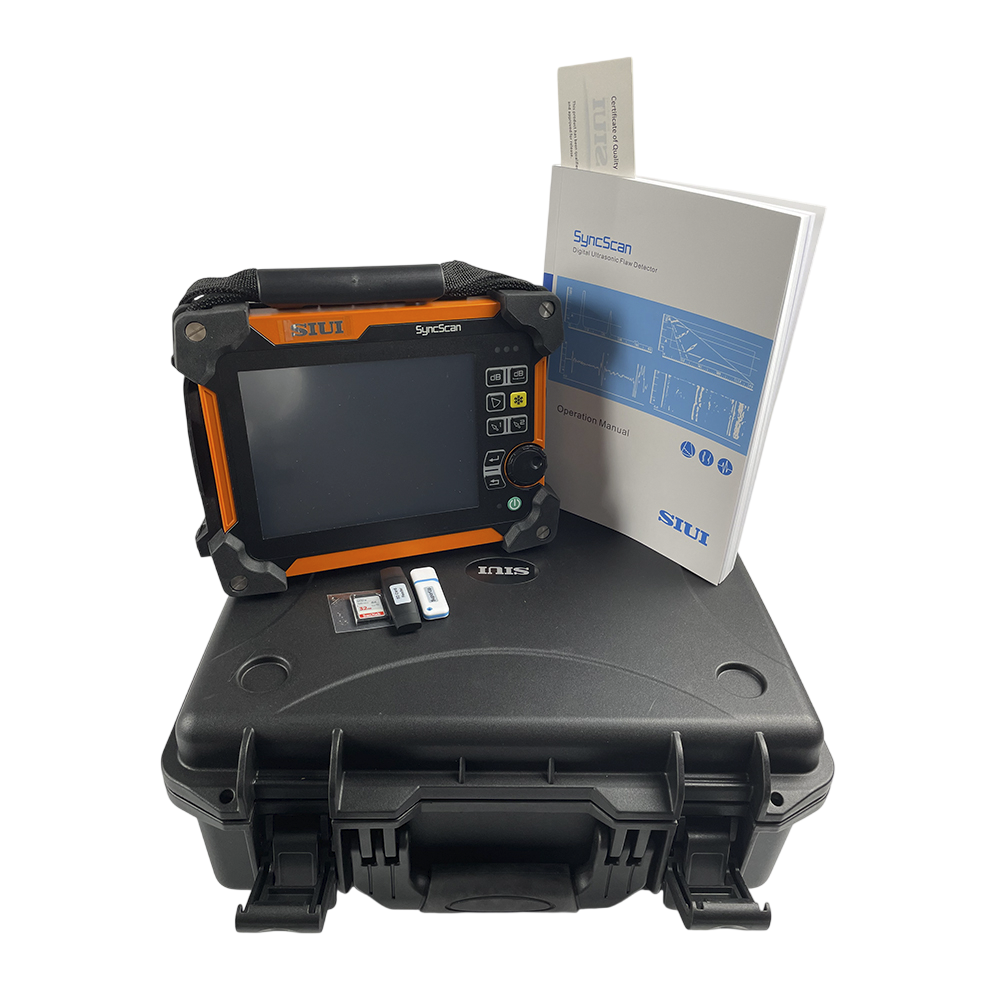

Ультразвуковой дефектоскоп SyncScan 1/2/4TOFD+UT
Зарядное устройство
Аккумуляторная батарея
Кабель питания
Комплект кабелей
Кабель LEMO 00 – LEMO 00
Комплект призм
SD-карта
Картридер
Плечевой ремень
Защитный чехол

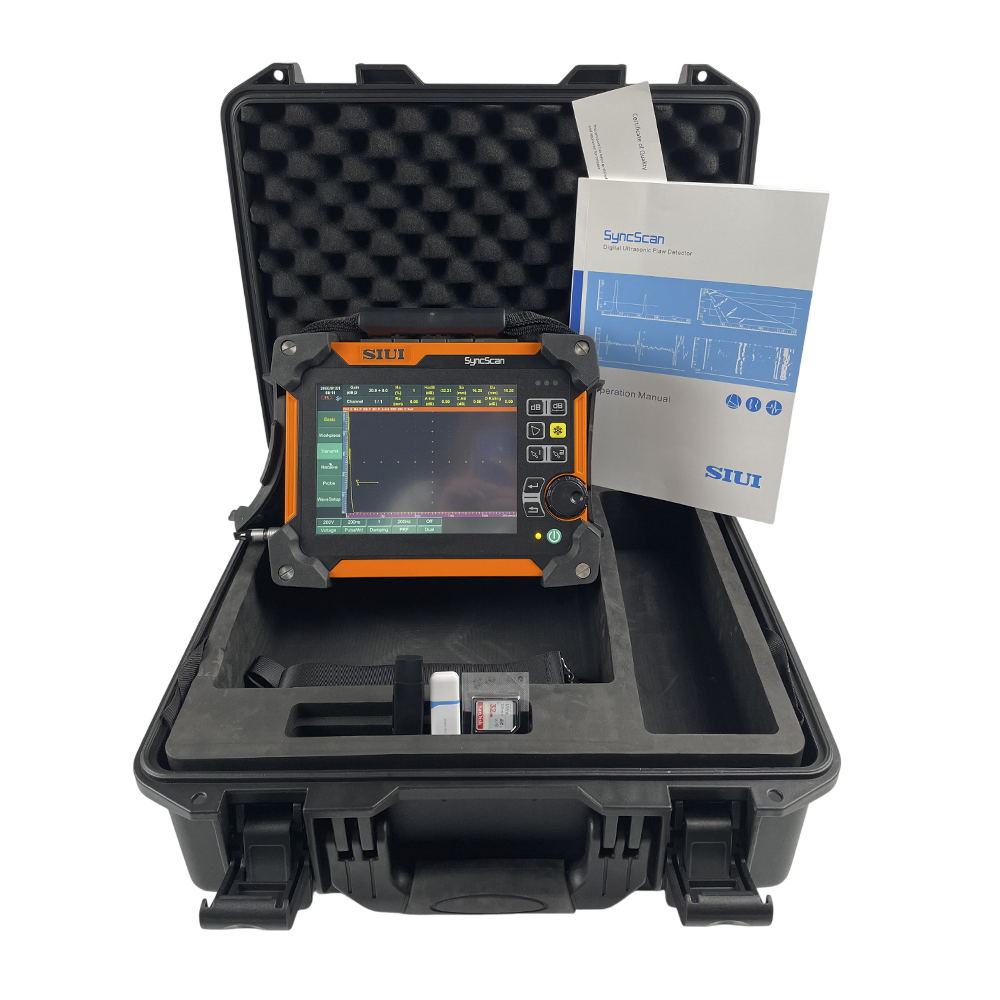

Транспортировочный кейс
Программное обеспечение для стандартного функционала
Техническая документация (руководство по эксплуатации, паспорт).
Программное обеспечение для дополнительного функционала
Ультразвуковые преобразователи
Преобразователи на фазированной решётке
Призмы
Калибровочные образцы
Соединительные кабеля
Аккумуляторная батарея
Внешнее зарядное устройство
Ступенька.
Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течение гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструктивно дефектоскопы состоят из электронного блока, одного или нескольких ультразвуковых преобразователей с одним пьезоэлементом, и (или) многоэлементных ультразвуковых преобразователей, построенных по принципу фазированной антенной решётки. Для отображения информации используются жидкокристаллический дисплей или переносной персональный компьютер. Управление всеми параметрами осуществляется с передней панели электронного блока, либо с переносного персонального компьютера. Электронный блок включает в себя функциональные клавиши, разъём подключения кабеля преобразователя, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация.
Стандартные функции дефектоскопа SyncScan 1/2/4TOFD+UT для классического ультразвука (UT) включают в себя установку скорости, калибровку нуля, калибровку угла, DAC кривые, АРД диаграммы, отображение А-скан на весь экран, снимок экрана, автоусиление, автозаморозку, переключение координат и др.
Дополнительные функции ультразвукового дефектоскопа SyncScan 1/2/4TOFD+UT для классического ультразвука (UT) включают в себя стандарт API, стандарт AWS, ВРЧ, коррекцию криволинейной поверхности, B-скан, моделирование сварного шва, измерение глубины залегания дефекта и др; для дифракционно-временного метода (TOFD): 1 канал TOFD, TOFD SAFT, одновременное отображение программного обеспечения для PAUT и TOFD; для толщинометрии (TG): измерение через покрытие, эко-метод, В-скан, путь по вертикали, компенсация усиления по времени (TСG/ВРЧ), многослойные измерения.
Ультразвуковые дефектоскопы SyncScan 1/2/4TOFD+UT применяются для высокопроизводительного и точного неразрушающего контроля сварных соединений и основного металла, в основном для инспекции трубопроводов, сосудов, резервуаров, машиностроительных и строительных металлоконструкций в нефтегазовой, энергетической, авиационной, автомобильной и других отраслях, используя комбинацию традиционного ультразвукового контроля, методов фазированной решётки и толщинометрии.
Ультразвуковые дефектоскопы SyncScan внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 72955-18.
Классический ультразвук (UT)

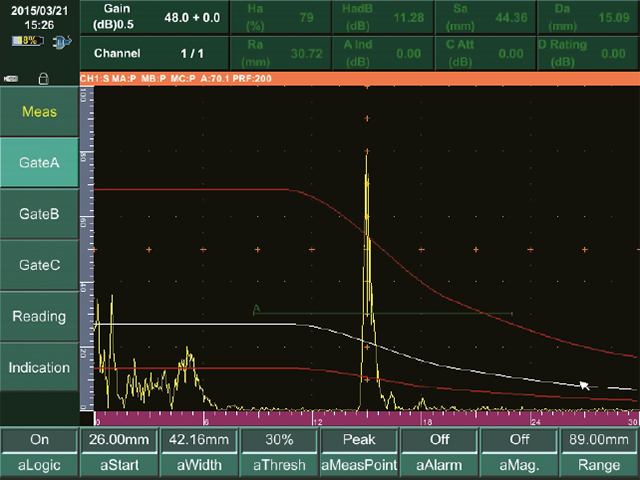

DAC кривые

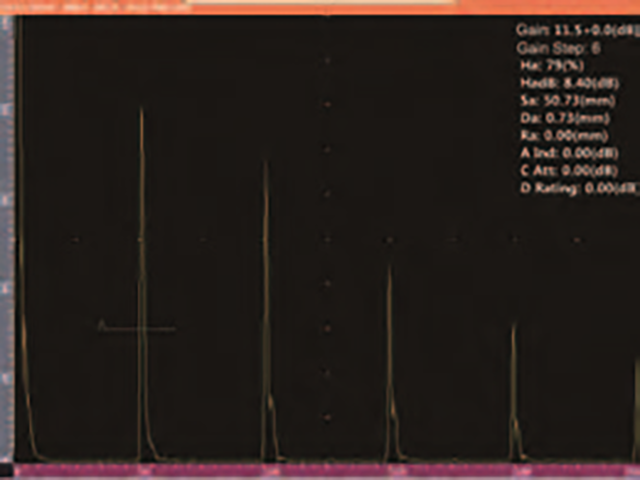

Отображение А-скана на весь экран

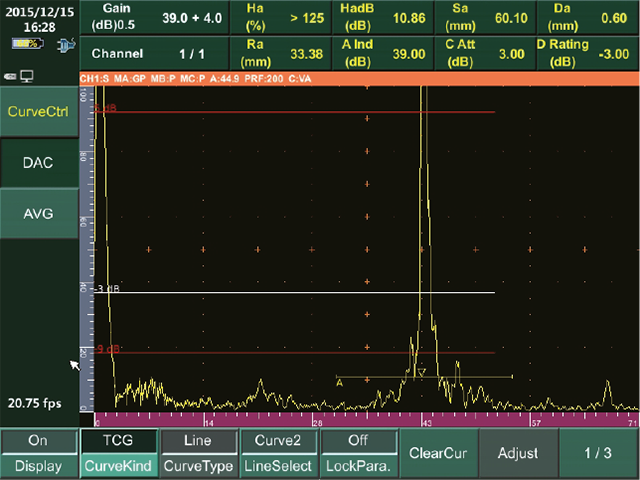

ВРЧ

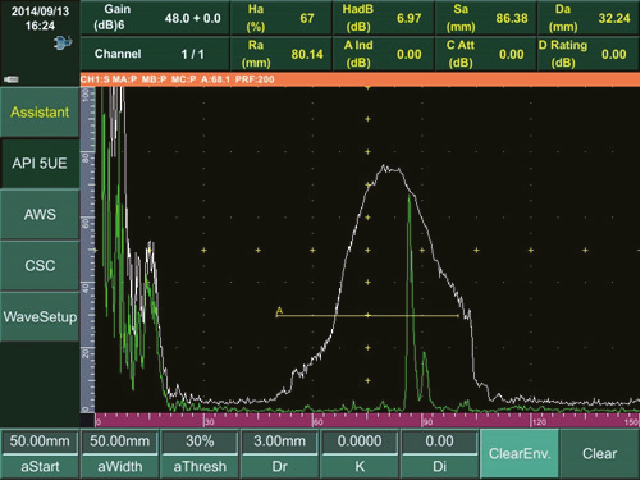

Стандарт API

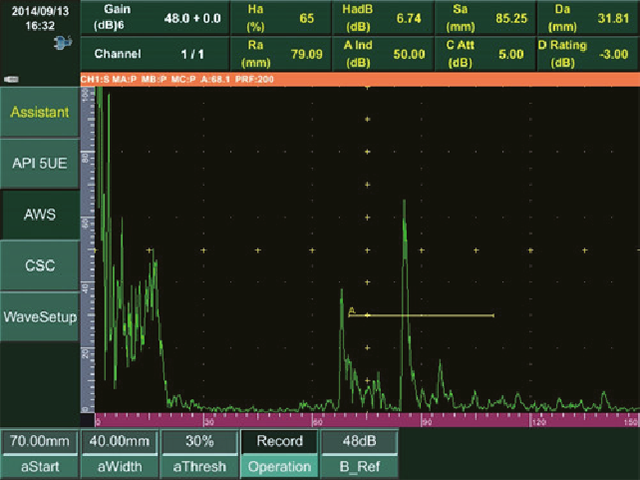

Стандарт AWS
B-скан

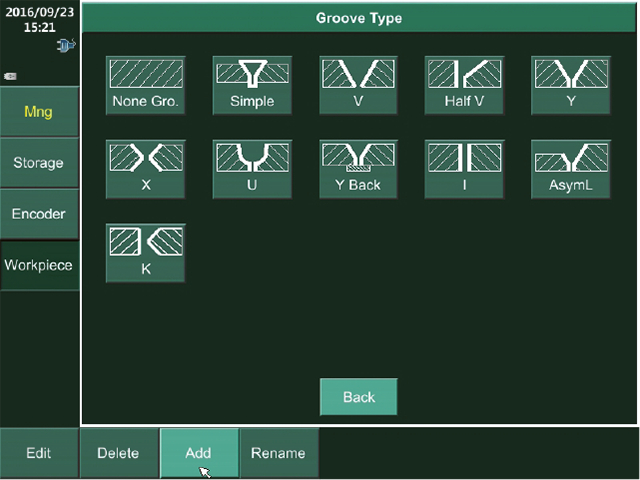

Различные виды сварных швов

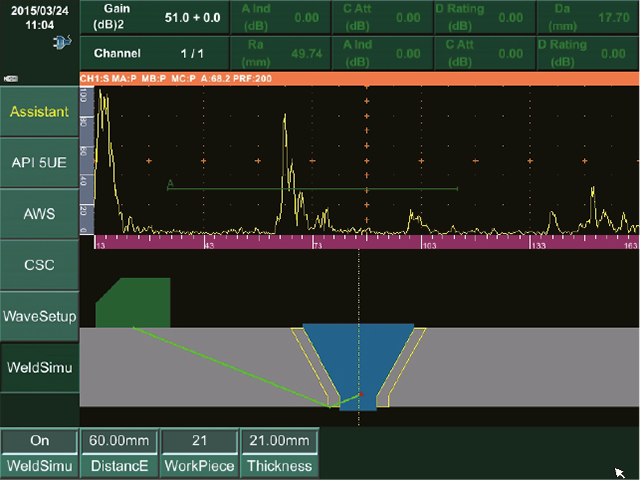

Отображение хода луча

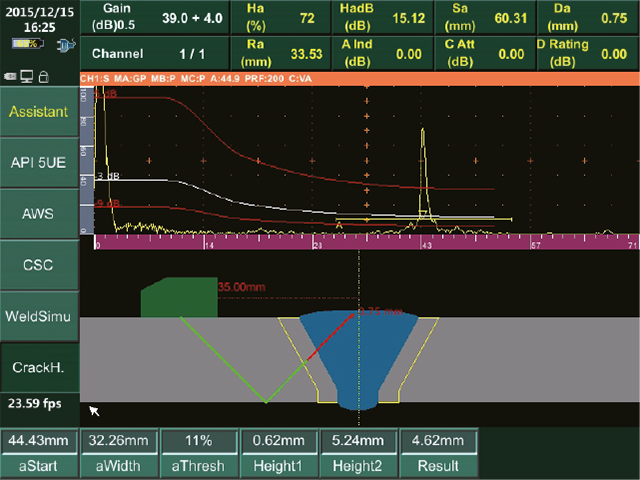

Измерение глубины залегания дефекта
Толщинометрия (TG)

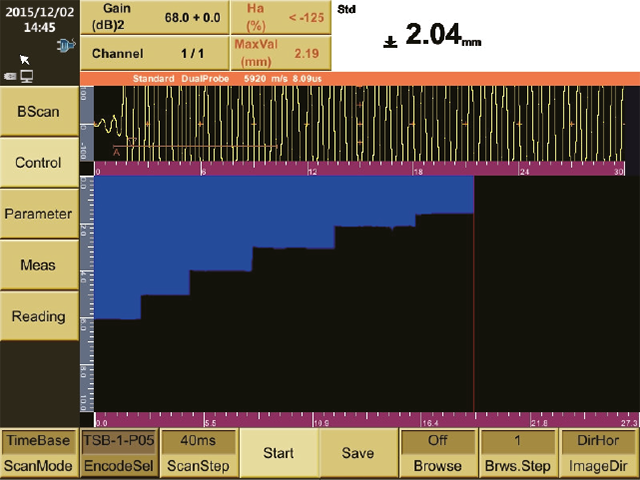

B-скан

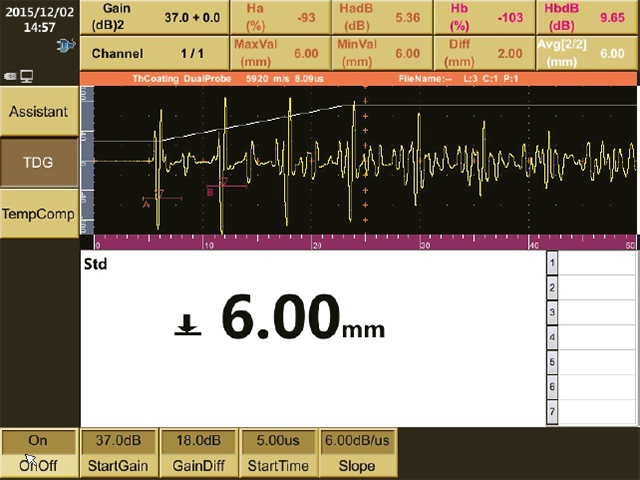

TDG

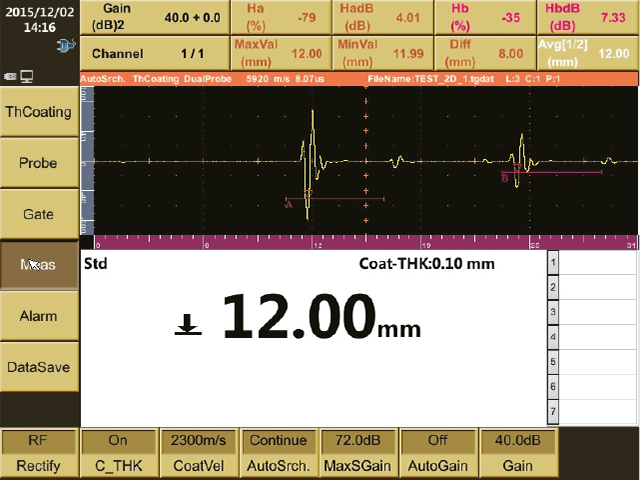

Измерение через покрытие

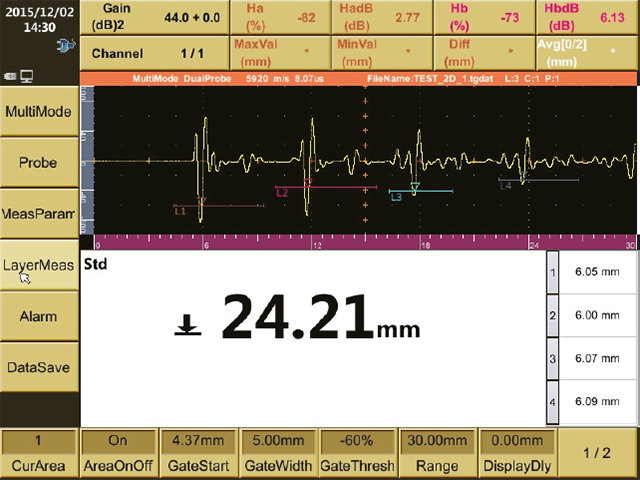

Многослойные измерения
Дифракционно-временной метод (TOFD)
Направление скана и ввод параметров

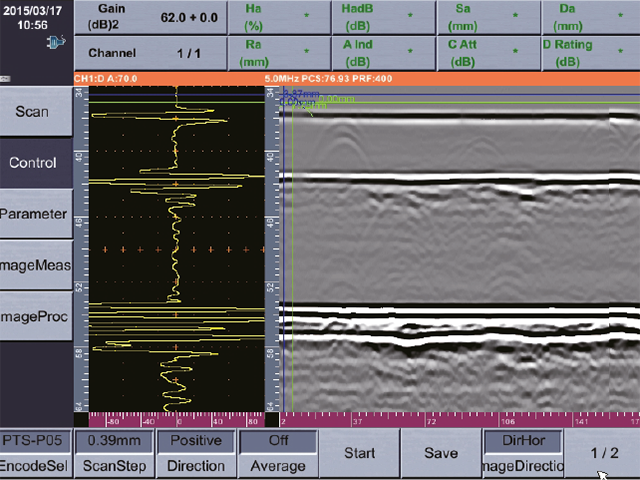

Горизонтальный TOFD-скан
Продольный TOFD-скан
Ввод параметров шва
Мастер настройки

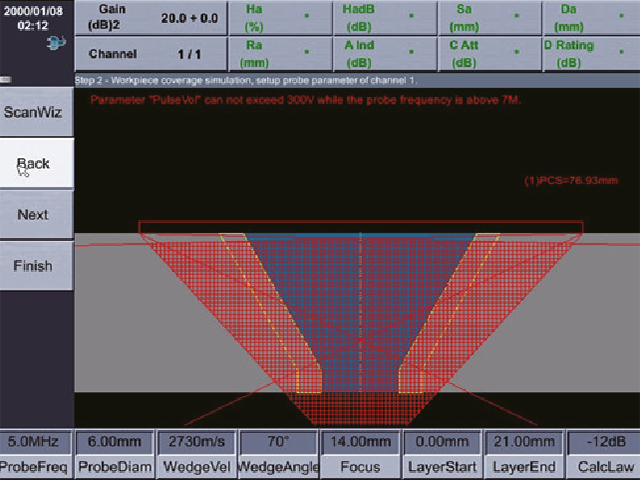

Моделирование охвата пучка
Ввод параметров сканирования
Шаг 1: выбор количества каналов контроля.
Шаг 2: моделирование объекта контроля.
Шаг 3: ввод параметров сигнала.
Шаг 4: ввод параметров энкодера.
Шаг 5: ввод параметров сканера.
Измерения TOFD
Измерения TOFD

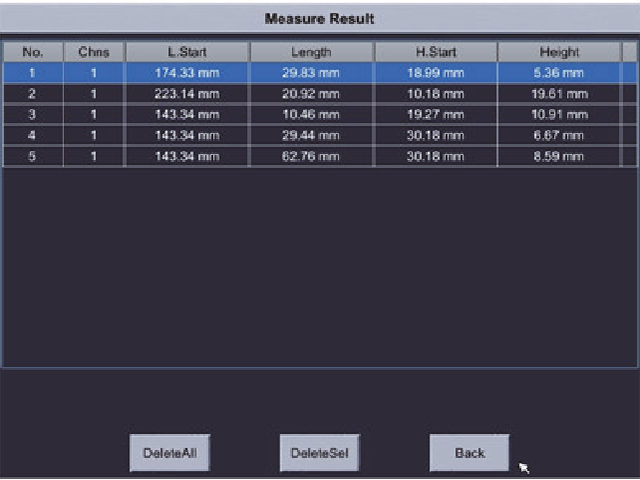

Результаты измерений
Простая настройка измерений TOFD: высота и длина несплошности измеряется при помощи устанавливаемых курсоров, а результаты измерений заносятся в таблицу данных.
Обработка изображений TOFD

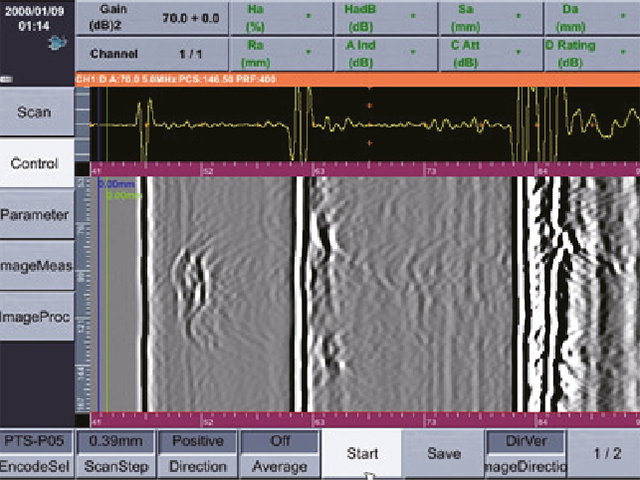

Первичный TOFD-скан
Изображение после SAFT

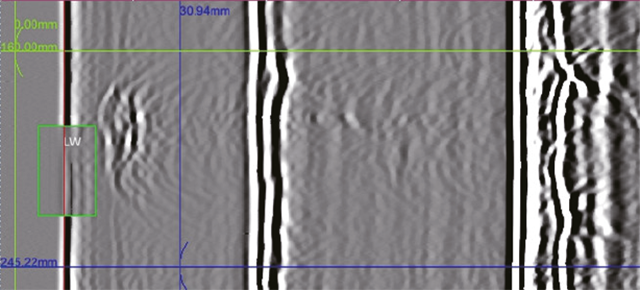

Изображение после исключения LW-сигнала
Контроль мёртвых зон
TOFD + традиционный UT мёртвой зоны
Решение для контроля коррозии подходит для определения потери толщины стенок из-за коррозии, истирания и эрозии на пластинах и трубах. Пошаговый мастер настройки позволяет легко разработать план сканирования, построить цветовую карту для отображения толщины стенок в различных цветах и провести анализ данных для лучшего понимания процесса коррозии.
Особенности и преимущества
Комплектация

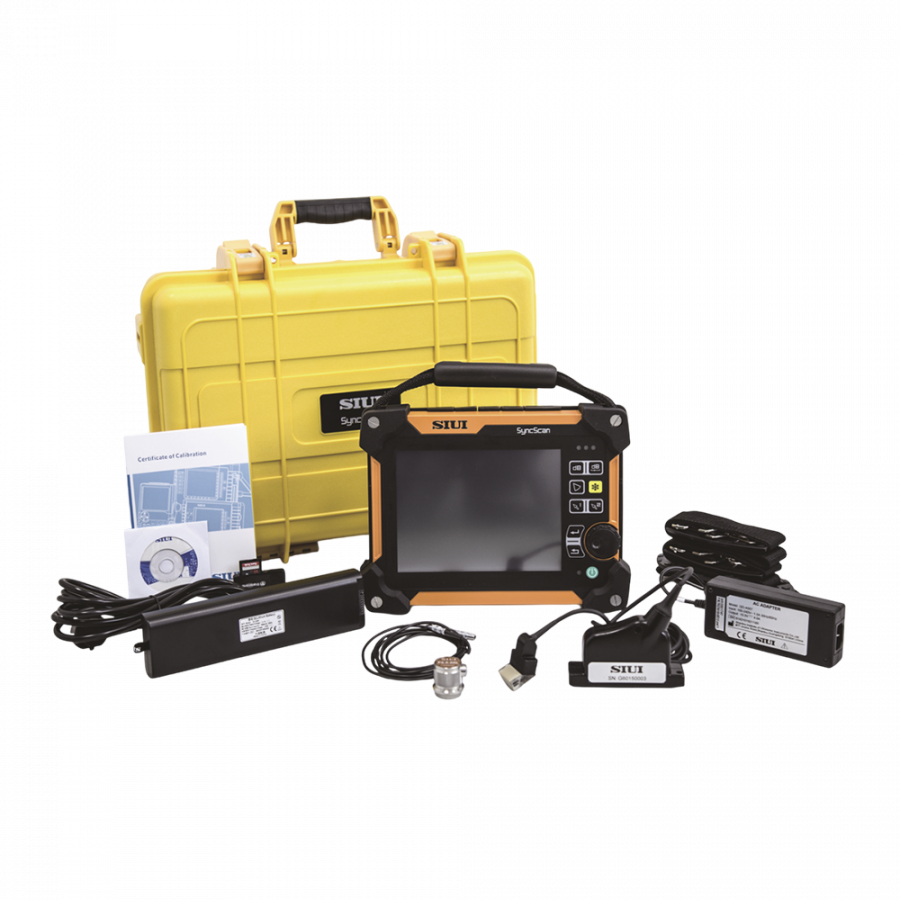

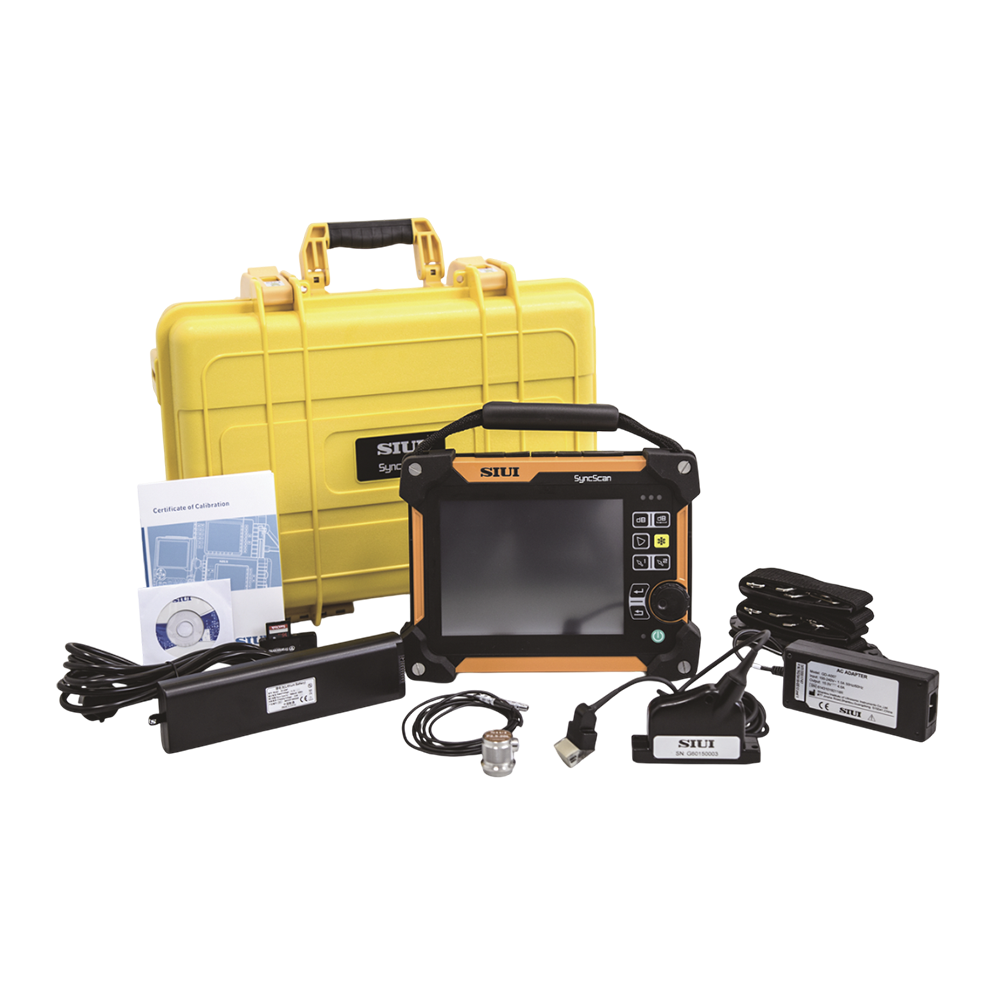

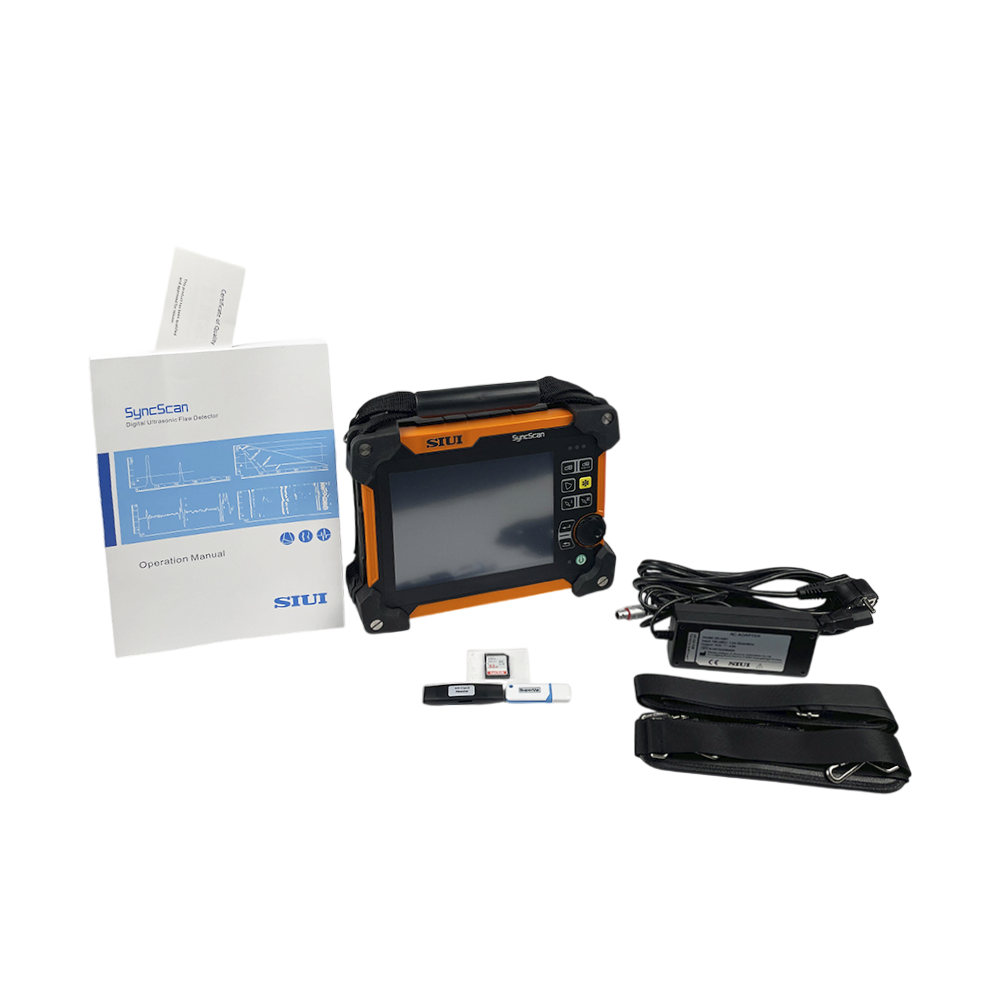

Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Программное обеспечение
SuporUp
Масса, кг
3,75
Габариты (Д×Ш×В), мм
284×220×90
Страна производства
Китай
Метрологические и технические характеристики
Классический ультразвук (UT), дифракционно-временной метод (TOFD), толщинометрия (TG)
| Характеристики | Значение | ||
| SyncScan 1/2/4TOFD+UT | |||
| Классический ультразвук (UT) | Дифракционно-временной метод (TOFD) | Толщинометрия (TG) | |
| Система | |||
| Количество каналов, ед. | 1 | 1/2/4 | - |
| Тип разъёма | LEMO 00, 2/4/8 шт. | LEMO 00, 2/4/8 шт. | - |
| Количество поддерживаемых элементов | 2-8 | 2-8 | - |
| Импульс | отрицательный прямоугольный | отрицательный прямоугольный | отрицательный прямоугольный |
| Частота следования импульсов (ЧСИ) | регулируемая 10-2000 Гц, шаг 20 Гц | регулируемая 10-2000 Гц, шаг 20 Гц | 200 Гц |
| Напряжение, В | 50-400, минимальный шаг 1 | 50-400, минимальный шаг 1 | 50-400 |
| Длительность импульса, нс | 30-1000, шаг 10 | 30-1000, шаг 10 | 30-1000 |
| Демпфирование, Ом | 25/75/200/1000, 4 уровня | 25/75/200/1000, 4 уровня | - |
| Приёмник | |||
| Усиление, дБ | 0-110, шаг 0,5/2/6/12; точное усиление -4~+4, шаг 1 | 0-110, шаг 0,5/2/6/12 | 0-110, ручная регулировка с шагом 0,5/2/6/12, автоматическая регулировка для автопоиска и автоусиления |
| Полоса пропускания, МГц | 0,5-20 (-3 дБ) | 0,5-20 (-3 дБ) | 0,5-20 |
| Частота оцифровки | 170 МГц/12 бит | 170 МГц/12 бит | - |
| Выборка | 1024, 16 бит/точка | 1024, 16 бит/точка | - |
| Сглаживание | положительное / отрицательное / полное / RF | RF | RF / полное / положительное / отрицательное |
| Фильтр | 10 цифровых уровней: 1-4/0,5-10/2-20/1/2,5/4/5/10/13/15 МГц | 6 уровней: 0,5-5/0,5-10/3,5-10/0,5-15/5-15/0,5-20 | - |
| Отсечка, % | 0-80, шаг 1 | - | - |
| Развёртка (скан) | |||
| Режим триггера | - | энкодер | - |
| Длина сканирования, м/скан | - | ≤90 (SD-карта 16 Гб, точность энкодера 0,5 мм, 4 канала TOFD одновременно) | - |
| Усреднение | - | 4 уровня, 1/2/4/8 | - |
| Измерения | |||
| Диапазон, мм | 0-15000, минимальный диапазон отображения - 5 | 0-15000, минимальный шаг 0,01, минимальный диапазон отображения - 5 | 0,5-600 (в зависимости от датчика, материала, температуры и выбранной конфигурации), минимальный диапазон отображения - 5-1000 |
| Скорость в материале, м/сек. | 500-15000, минимальный шаг 1 | 500-15000, минимальный шаг 1 | 500-15000, минимальный шаг 1 |
| Задержка экрана, мм | 0-1000, минимальный шаг 0,01 | 0-1000, минимальный шаг 0,01 | 0-500, минимальный шаг 0,01 |
| Задержка датчика, мкс | 0-200, минимальный шаг 0,01 | 0-200, минимальный шаг 0,01 | 0-200 |
| Стрела датчика, мм | 0-100, шаг 0,01 | 0-100, шаг 0,01 | - |
| Выбор точки контроля | пик / фронт/ J фронт / G пик | - | - |
| Мастер настройки |
сканирование пластины / сварного шва / ковки DAC, ВРЧ, АРД, калибровка угла, авто калибровка (скорость, ноль) |
мастер сканирования, калибровка PCS, временного интервала, нуля, параметров УЗК |
а) быстрая калибровка по нулю б) ручная калибровка (по нулю, по нулю+скорость) |
| Режимы TCG | АРД; ВРЧ: максимально 6 линий и 16 точек на каждую линию | - | - |
| Вспомогательные функции | переключение координат (по лучу, глубине, горизонтали), полноэкранный режим, автозаморозка, автоусиление (одиночное / постоянное), цвет отрезка, сравнение волн, отображение кратности прозвучивания, сравнение сигналов, изменение строба, заполнение сигнала, огибающая пика, снимок экрана | - | автопоиск, заморозка, автоусиление, история действий, сохранение последних показаний |
| Измерения | три строба: измерение амплитуды эхо-сигнала, разность амплитуд в дБ, путь луча, Ra/Da | измерение высоты и длины дефекта | режим измерения: стандартный (R-B1, передача импульса на первый эхо-сигнал), все измерения проводятся с использованием пересечения нуля |
| курсор: два курсора для измерения горизонтального и вертикального положения на В скане и расстояния между курсорами (активно, если доступно B-сканирование) | функции измерения: стандартные / минимум / максимум / среднее / разница | ||
| Вид строба | стандартный, по пути | - | строб А выбирается в стандартном режиме |
| Начало строба | полный диапазон | - | 0-1000 мм, шаг регулируемый |
| Ширина строба | полный диапазон | - | 1-1000 мм, шаг регулируемый |
| Длина строба, % | 10-90, шаг 1 | - | 10-90 или -10--90, шаг 1 |
| Разрешение экрана (дискретность), мм | - | - | 0,001/0,01/0,1 |
| Погрешность экрана, мм | - | - |
0,80-9,99± 0,05 10,00-99,99±(1%H+0,04) 100,0-400,0± 3%H с датчиком TG5-10L, где H - высота контролируемого материала |
| Место хранения | - | - | файлы измерений, файлы данных, хранилище снимков экрана, функция вызова и удаления, возможность хранения на SD-карте |
| Режим отображения | - | - | А-скан + большие данные/А-скан + таблица данных + малые данные/таблица данных + большие данные |
| Файлы данных | - | - | 1D/2D/3D-файлы, измеренное значение записывается и отображается в виде таблицы: длина записи и режим преобразования определяются пользователем |
| Сигнализация | световая и звуковая, положительная и отрицательная | - | верхний и нижний предел (свет, звук, цвет данных) |
| Отображение измеряемых значений | - | - | - |
| Анализ данных | - | выравнивание, фильтрация, контраст, усиление, масштабирование, настройка цветовой гаммы, формирование тестового отчёта | файлы данных/файлы измерений/воспроизведение снимка экрана, анализ и генерация отчёта в программном обеспечении SuporUp |
| Измерение толщины трубы | - | - | с датчиком TG5-10L возможно измерение стальной трубы с диаметром не менее 20 мм и толщиной не менее 2 мм |
| Время измерения, Гц | - | - | 4/8/16/32 |
| Точность регистрации данных | |||
| Линейность по времени, % | ≤0,5 | - | - |
| Линейность по вертикали, % | ≤3 | - | - |
| Линейность по амплитуде, % | ≤2 | - | - |
| Точность аттенюатора, дБ | 20±1 | - | - |
| Программное обеспечение | |||
| Дополнительные функции | API 5UE, AWS, ВРЧ, CSC, FFT, B-скан, моделирование плоских сварных швов, измерение глубины залегания дефектов |
1 канал TOFD 2 канала TOFD 4 канала TOFD SAFT (постобработка изображения TOFD) 2 и 4 канала TOFD в версии без PA одновременное отображение PAUT и TOFD программное обеспечение |
эхо, измерение через покрытие, многослойные измерения, В-скан, путь по вертикали, TDG, компенсация температуры |
| Программное обеспечение для анализа данных SuporUp | программное обеспечение для анализа данных (стандартно) | ||
| программное обеспечение для контроля коррозии (опционально) | два способа активации: лицензия и USB-ключ | ||
Основные технические характеристики
| Характеристика | Значение |
| SyncScan 1/2/4TOFD+UT | |
|
Экран размер, дюймы тип матрицы разрешение, пикселей |
8,4 TFT LCD высокой яркости 800×600 |
| Габариты (Д×Ш×В), мм | 284×220×90 |
| Вес с аккумулятором, кг | 3,75 |
| Аккумулятор | литиевый, 1 шт. |
| Вес аккумулятора, кг | 0,55 |
| Ёмкость аккумулятора (1 шт.), Ач | 7,5 |
| Время работы от одного аккумулятора, ч | ≥5 |
|
Внешний источник питания для адаптера: диапазон входного напряжения, В частота, Гц |
100-240 50-60 |
| Выход адаптера, В | 15 DC |
|
Электропотребление, ВА: PAUT UT/TOFD |
26 20 |
| Объём памяти, Гб | 64 SSD |
| Язык | русский, английский, немецкий, французский |
| USB-разъём | USB 3.0, 2 шт. |
| Разъём Ethernet | 1 шт. |
| Видеовыход | VGA |
| Разъём энкодера | 1 шт. (14-жильный) |
| Рабочая температура, °С | -10~+45 |
| Температура хранения, °С | -20~+60 |
| Класс защиты | IP65 |
