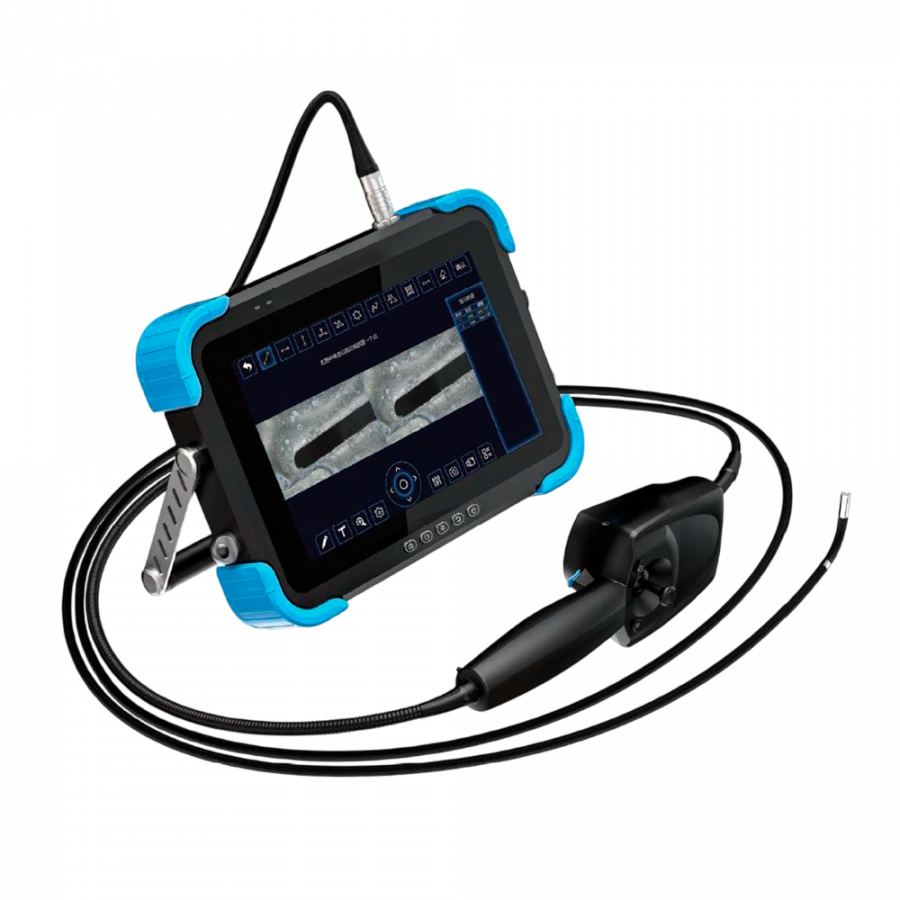

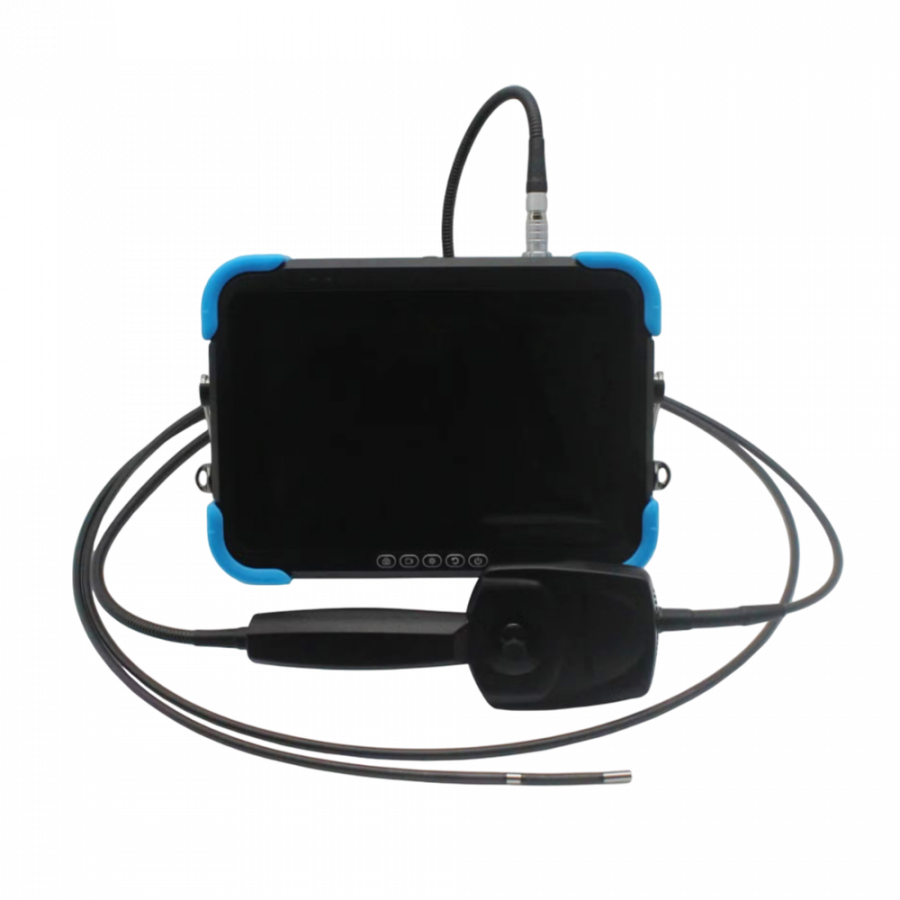

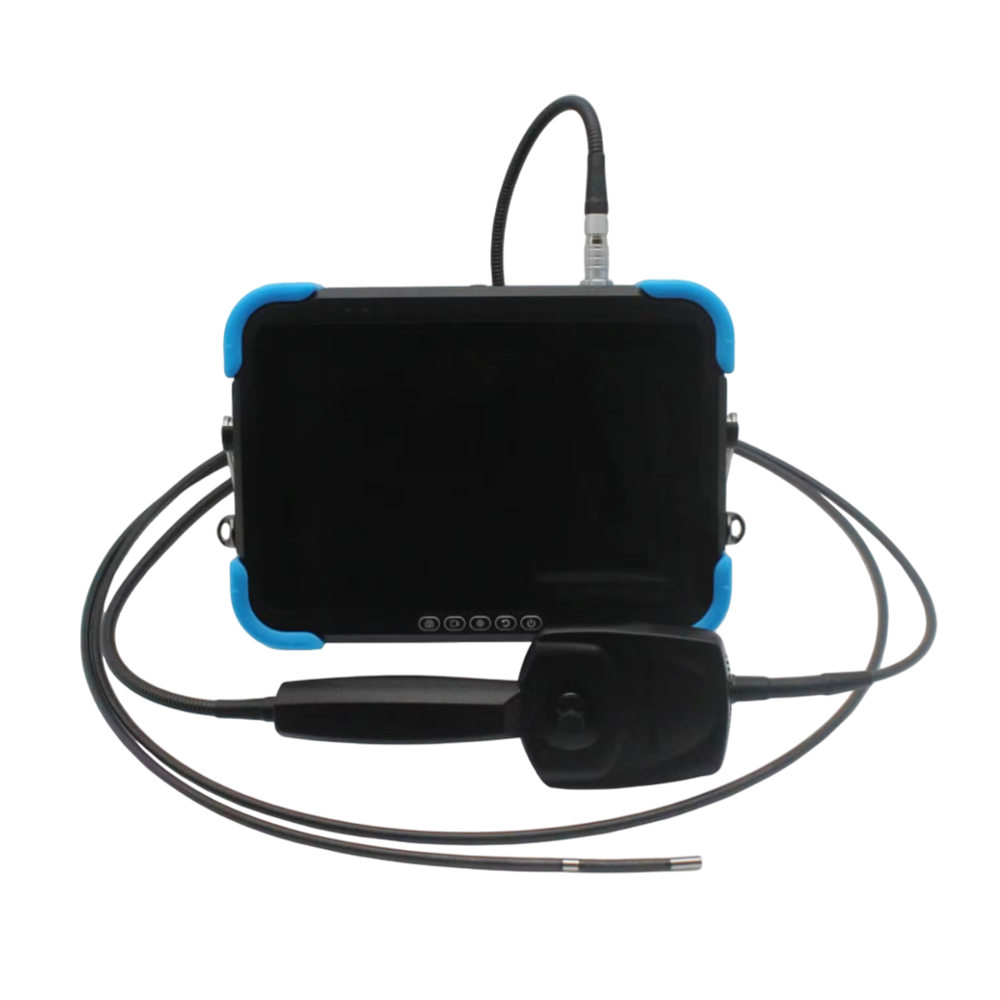

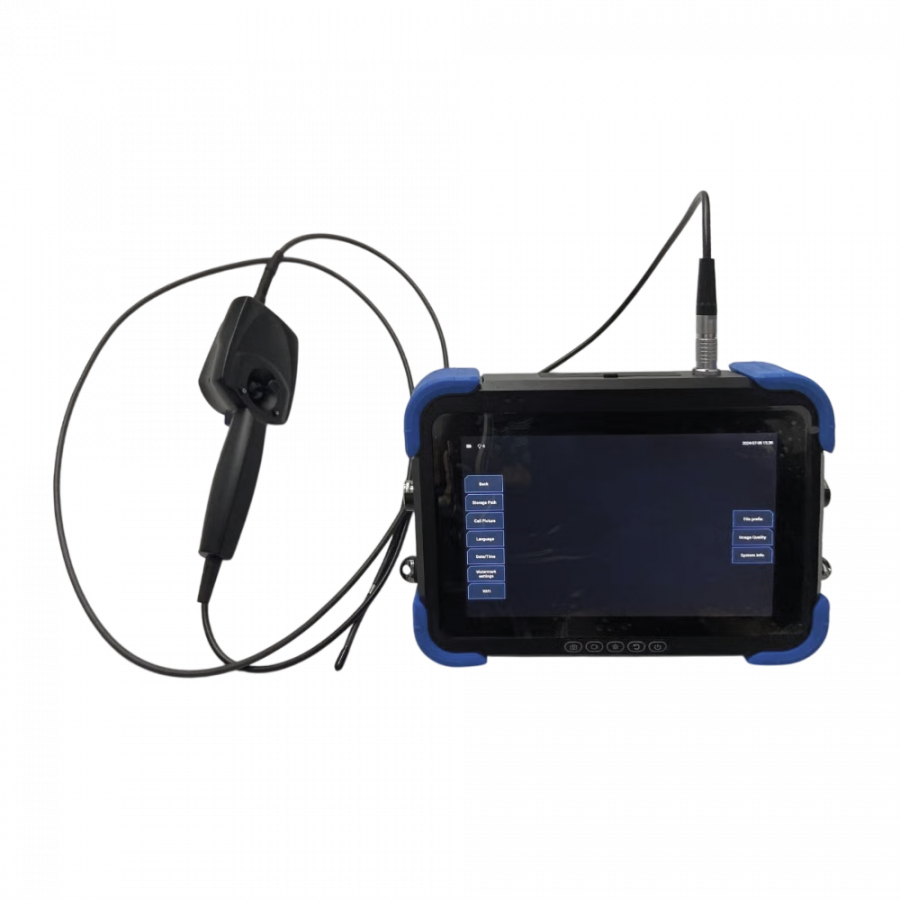

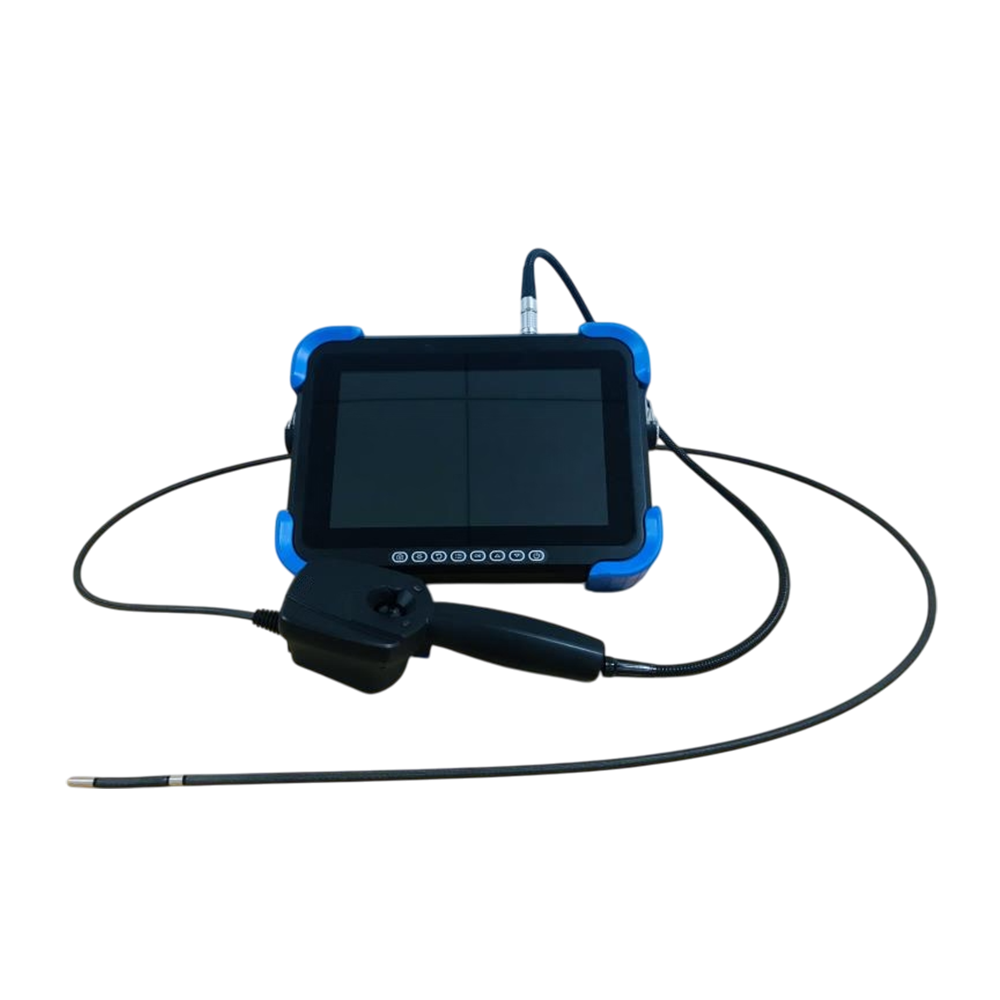

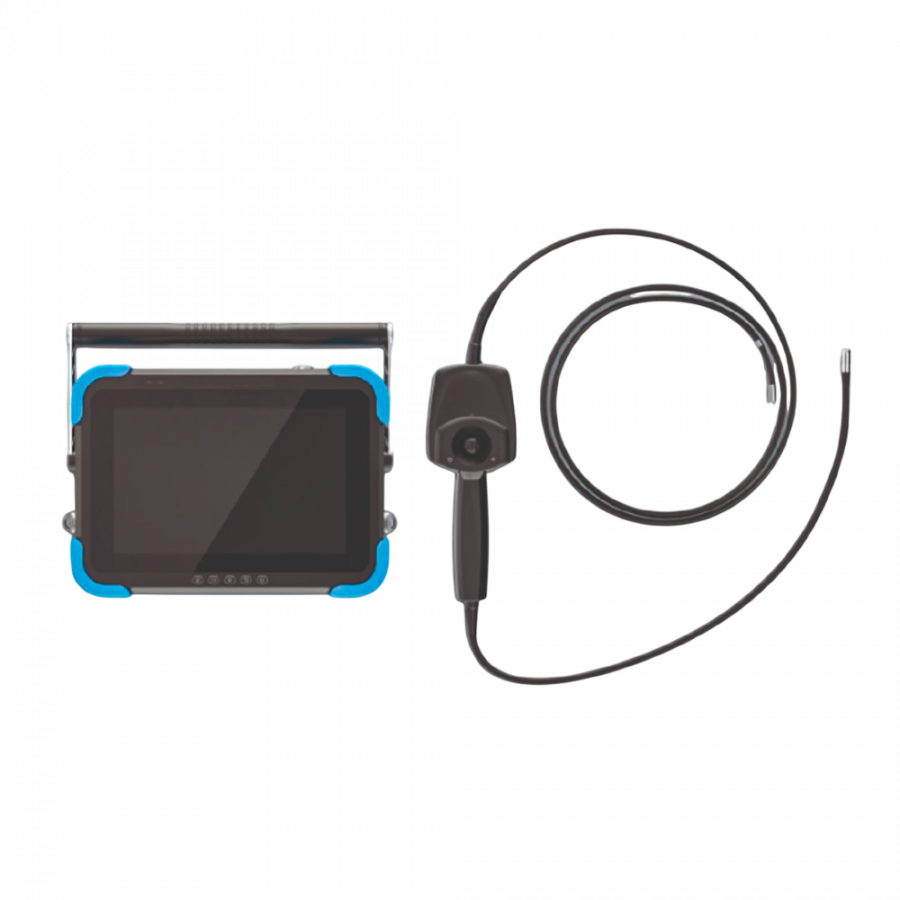

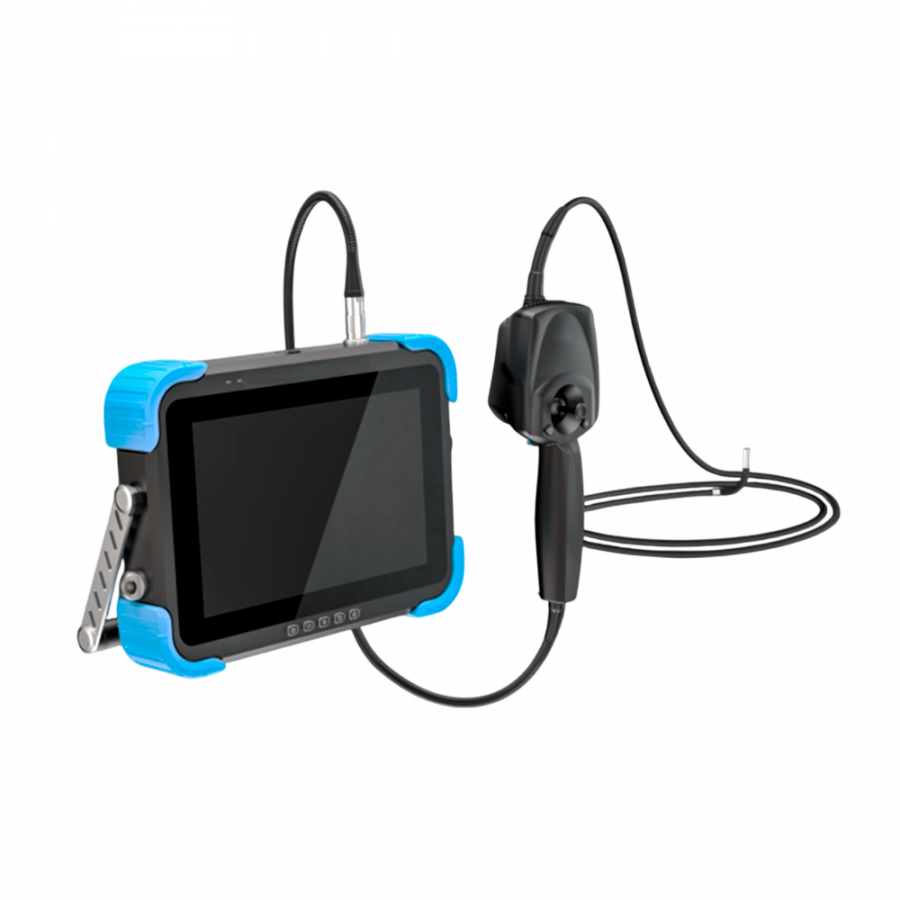

Видеоэндоскоп измерительный ET PRO-IV
По запросу
Измерительный видеоэндоскоп ET PRO-IV предназначен для дистанционного визуального контроля за внутренней поверхностью и структурой исследуемого объекта в режиме реального времени и может собирать данные путем фото- и видеозаписи.
Подробности
Измерительный видеоэндоскоп ET PRO-IV предназначен для дистанционного визуального контроля за внутренней поверхностью и структурой исследуемого объекта в режиме реального времени и может собирать данные путем фото- и видеозаписи. Функция 3D-измерений может быть сконфигурирована для точного измерения внутренних дефектов изделий контроля или деталей и компонентов, предоставляя пользователям более полные и надёжные данные осмотра. Обеспечивает хорошую видимость даже самых мелких трещин, коррозии, скрытых полостей, недостающих материалов и других дефектов. Благодаря сочетанию электронного джойстика и виртуального джойстика на сенсорном экране видеоэндоскоп ET PRO-IV обеспечивает лучшее управление, гибкость и комфорт.
Видеоэндоскоп ET PRO-IV оснащён системой 3D-измерений, которая способна измерять расстояние между точками, расстояние по перпендикуляру, расстояние между точкой и линией, измерение глубины и/или высоты между плоскостью и точкой, площадь произвольной фигуры с пределом допускаемой относительной погрешности измерений линейных размеров дефектов ±5%.

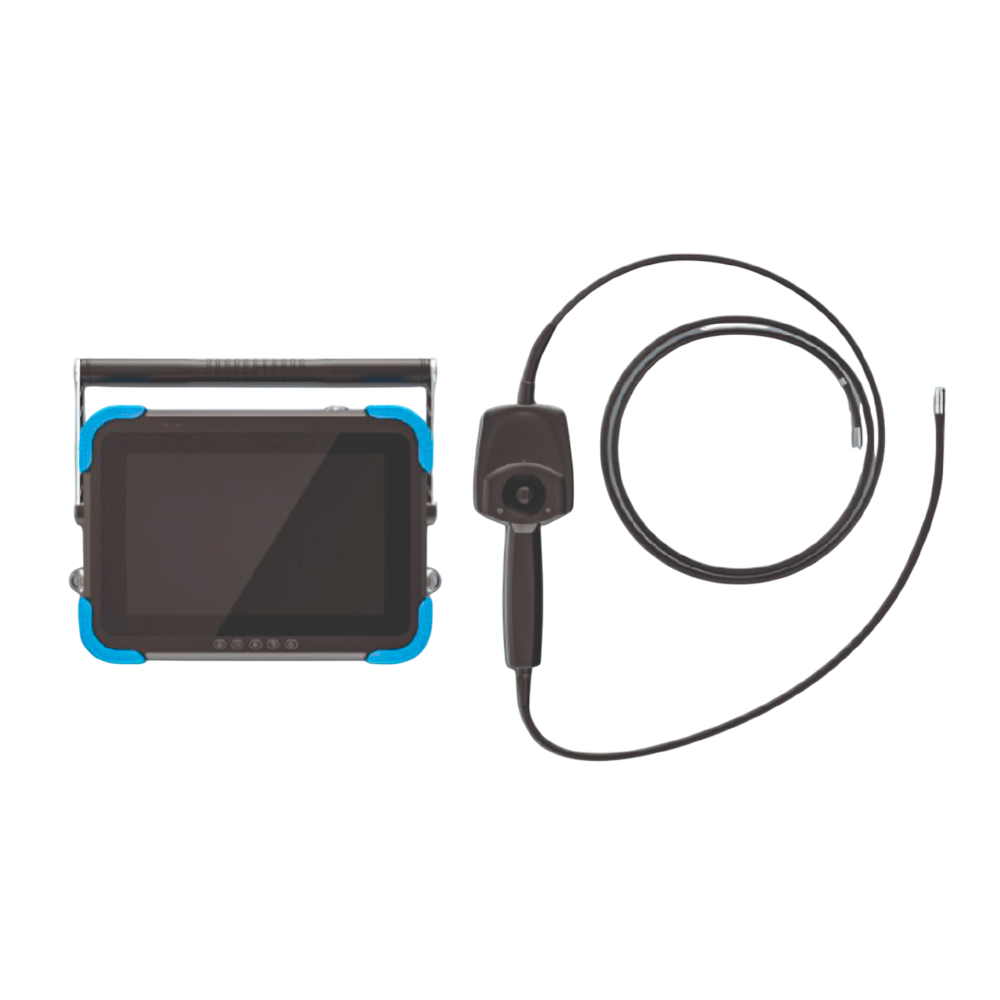

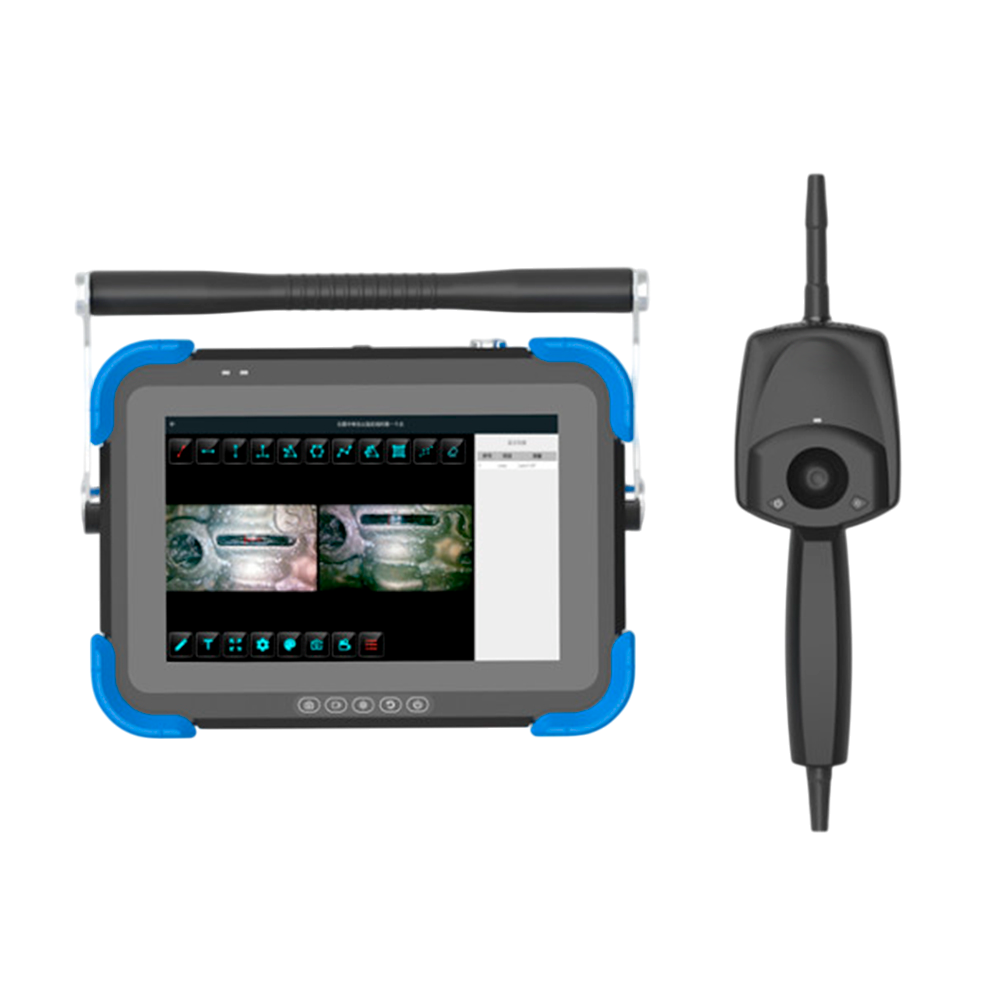

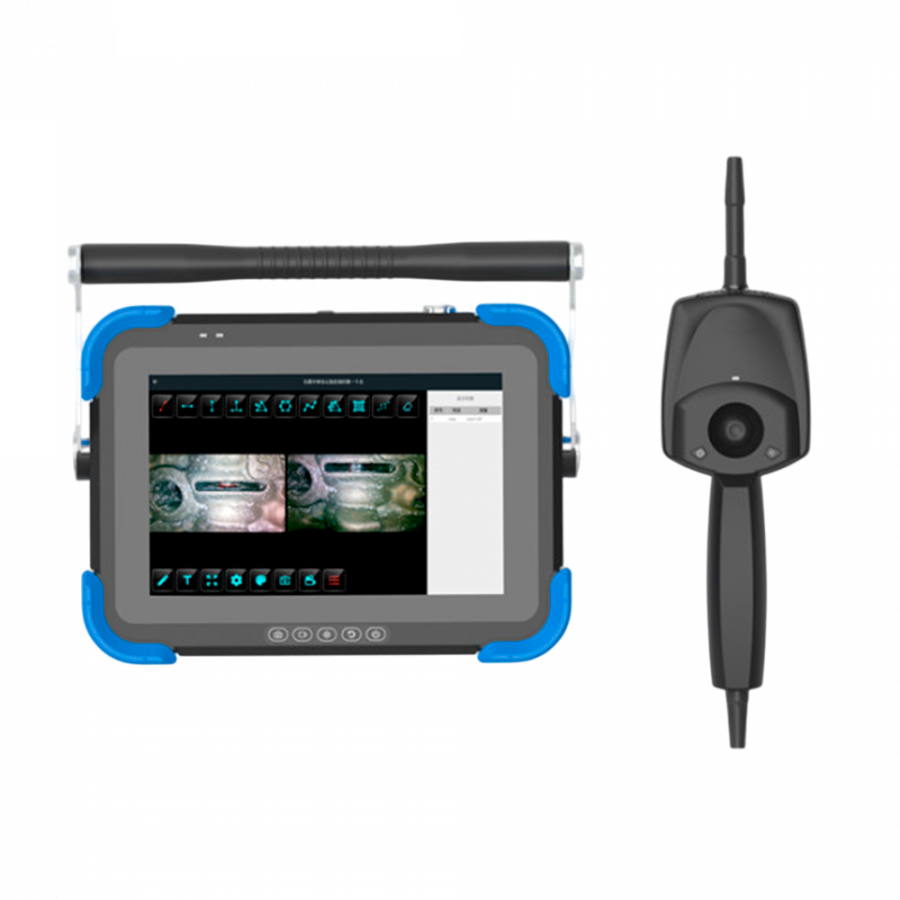

Конструктивно видеоэндоскоп состоит из электронного блока, измерительного зонда, объединённого с джойстиком управления, и аккумуляторной батареи. Электронный блок оснащён жидкокристаллическим дисплеем и панелью управления.
Видеоэндоскоп ET PRO-IV применяется в промышленности и технике для визуальной диагностики и точных измерений дефектов и линейных размеров в труднодоступных местах, таких как двигатели, трубопроводы, турбины и т.д. Область применения включает машиностроение, авиастроение, энергетику, химическую промышленность, строительство, точное литьё, ремонт и службы безопасности.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Способен быстро и эффективно обнаружить дефекты и неисправности, а также произвести необходимые для этого измерения без демонтажа детали непосредственно на месте исследования.
Измеряет глубину дефектов от 0,5 до 10,0 мм и линейные размеры от 0,5 до 50,0 мм.
10-дюймовый отзывчивый сенсорный экран с IPS-матрицей, широким углом просмотра и качественным цветоотображением.
Оснащён системой 3D-измерений, которая способна измерять расстояние между точками, от точки до линии, от точки до поверхности, площади произвольной фигуры с пределом допускаемой относительной погрешности измерений линейных размеров дефектов ±5%.
Процессор и матрица обеспечивают качественное изображение с предельно низким уровнем шума, что позволяет сократить время осмотра и повысить его эффективность за счёт высокой чёткости и оптимальной яркости изображения.

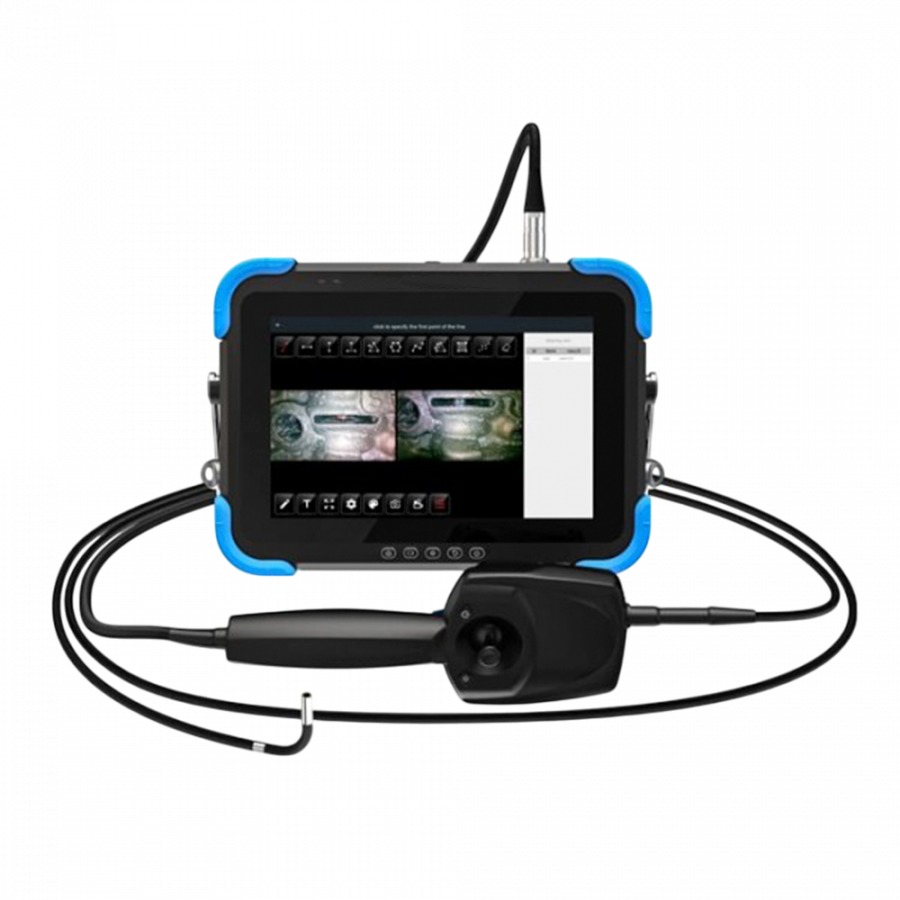

Функция сравнения изображений в режиме реального времени.
Функция редактирования изображений с возможностью добавления текстовых и графических заметок, граффити, линий, стрелок, рамок, прямоугольников, окружностей и др.

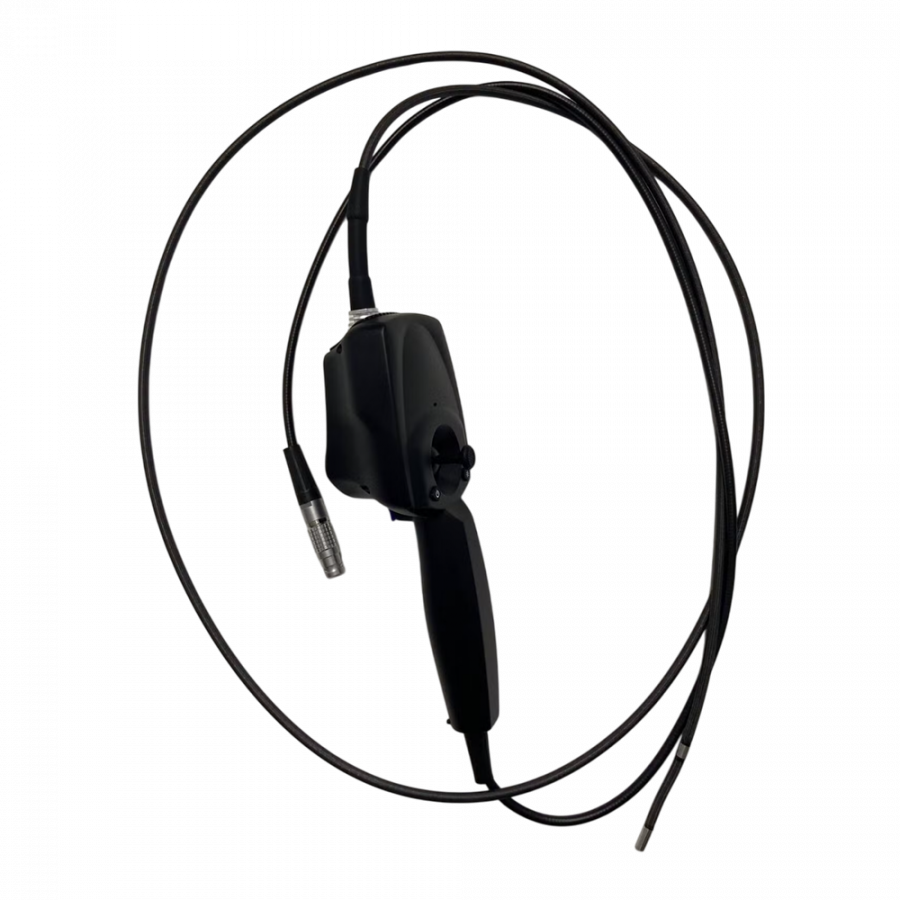

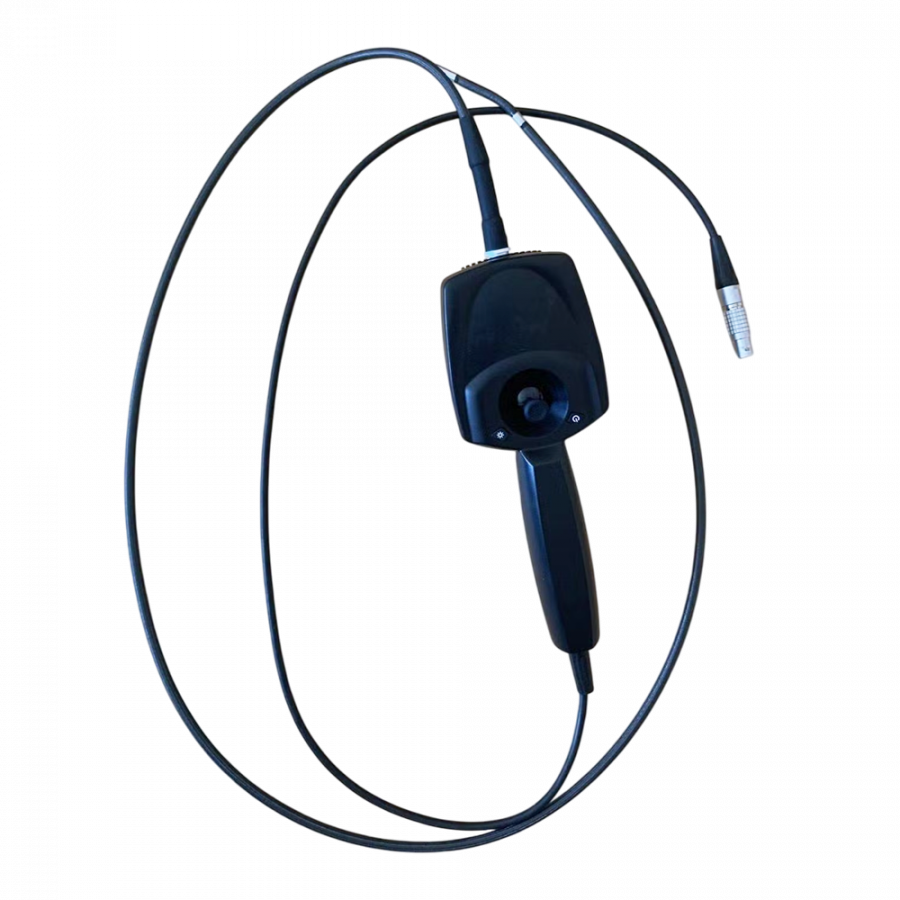

Измерительный зонд объединён с джойстиком управления.
Уникальная конструкция многофункциональной клавиши типа ручки облегчает переключение и настройку функций меню.
Технология высокочувствительного маневрирования, благодаря которой изгибающийся зонд гнётся во все стороны на 360 градусов простым касанием джойстика, предоставляя полноценный обзор.
Зонд оснащён промышленной HD-камерой с разрешением 1 мегапиксель и ярким светодиодным источником света с 5 уровнями яркости.
Высокопрочный зонд с двойной фольфрамовой оплёткой имеет степень пыле- и водонепроницаемости IP64, коррозионную стойкость и высокую износоустойчивость.
Стандартный объём хранилища составляет 16 Гб, с возможностью расширения до 64 Гб и возможностью сохранения данных на внешний USB-накопитель.
Возможность беспроводной передачи изображений через wi-fi.
Возможность подключения видеоэндоскопа к монитору через разъём HDMI.
Имеет небольшой вес и удобную рукоятку, что позволяет оператору комфортно проводить осмотр и измерения в течение длительного времени.

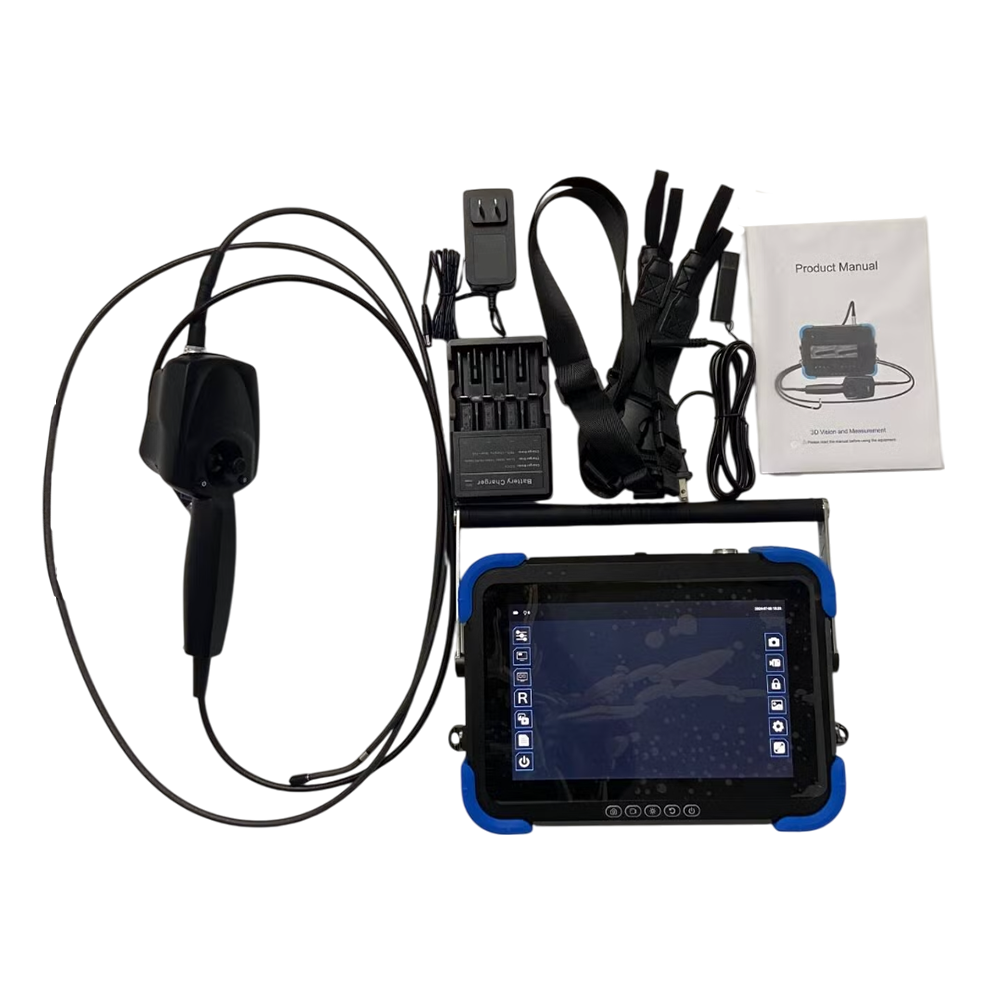

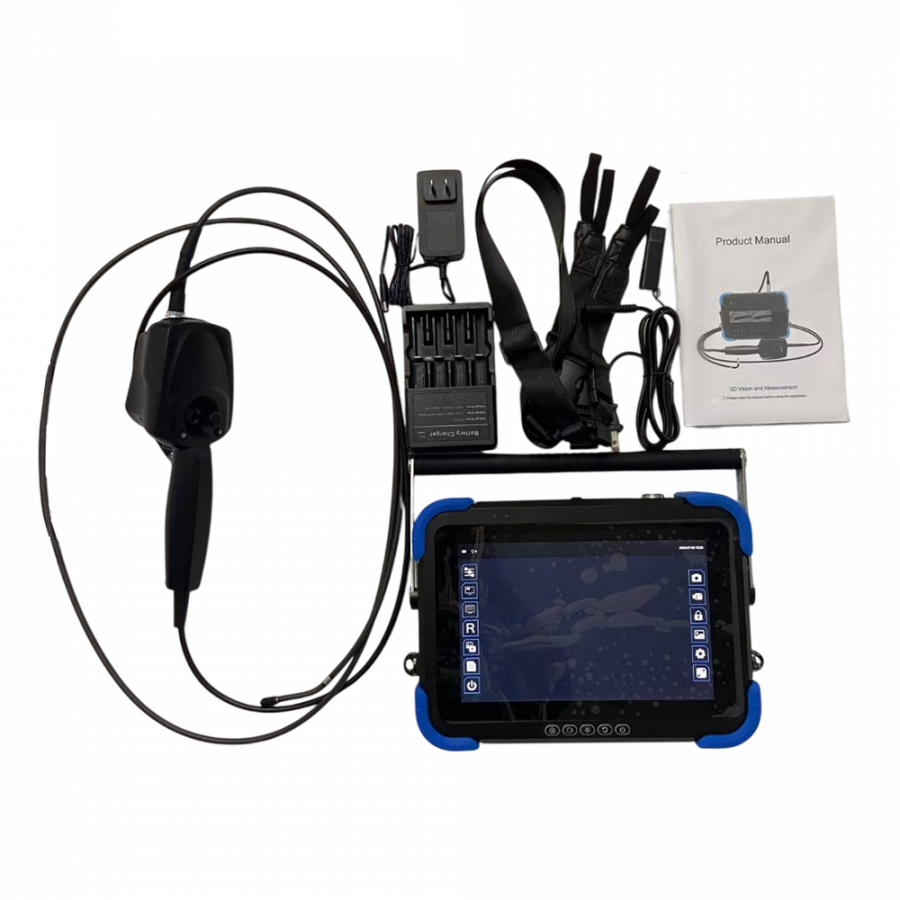

Видеоэндоскоп измерительный ET PRO-IV
Сменный зонд
Аккумуляторная батарея
Зарядное устройство
Кабель питания
Картридер
Карта памяти
Техническая документация (руководство по эксплуатации, паспорт)

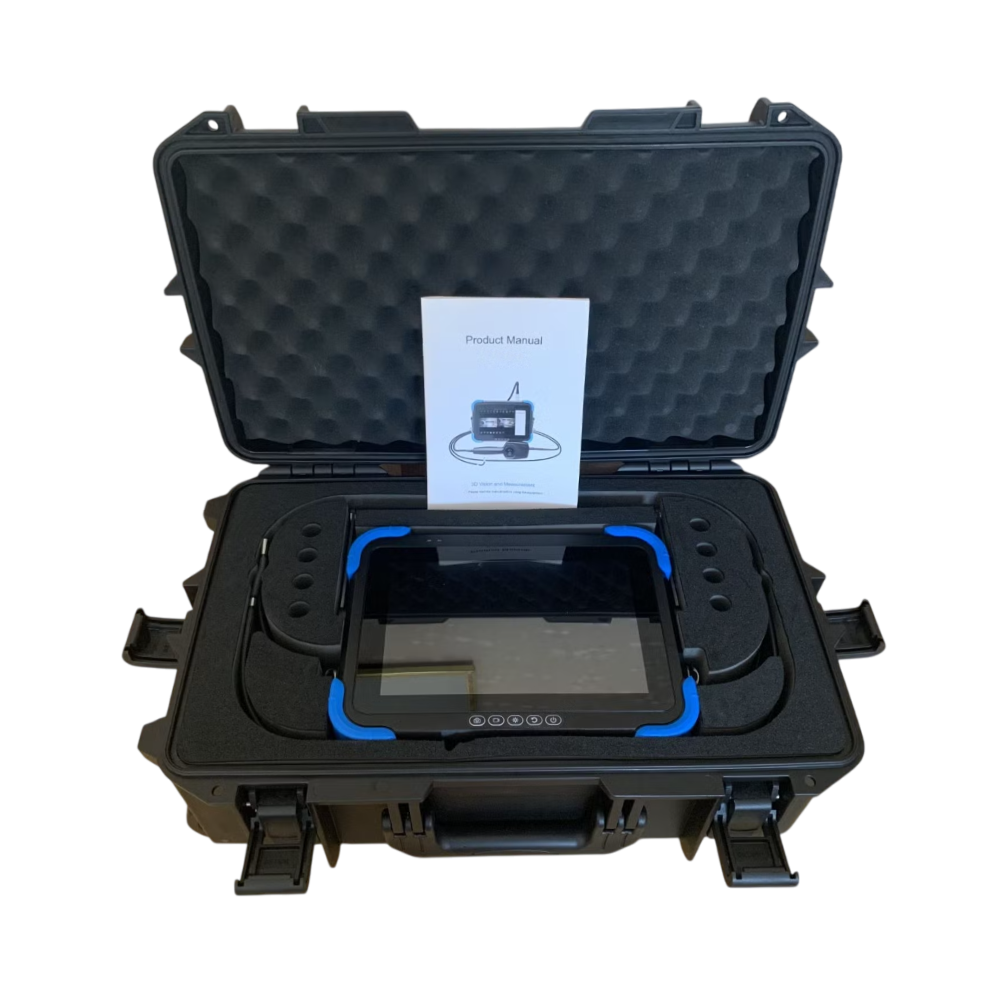

Кейс для транспортировки.
Сменные зонды
Сменные объективы
Направляющие для зонда
Центрирующее устройство
Аккумуляторные батареи.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Видеоэндоскоп ET PRO-IV оснащён системой 3D-измерений, которая способна измерять расстояние между точками, расстояние по перпендикуляру, расстояние между точкой и линией, измерение глубины и/или высоты между плоскостью и точкой, площадь произвольной фигуры с пределом допускаемой относительной погрешности измерений линейных размеров дефектов ±5%.
Конструктивно видеоэндоскоп состоит из электронного блока, измерительного зонда, объединённого с джойстиком управления, и аккумуляторной батареи. Электронный блок оснащён жидкокристаллическим дисплеем и панелью управления.
Видеоэндоскоп ET PRO-IV применяется в промышленности и технике для визуальной диагностики и точных измерений дефектов и линейных размеров в труднодоступных местах, таких как двигатели, трубопроводы, турбины и т.д. Область применения включает машиностроение, авиастроение, энергетику, химическую промышленность, строительство, точное литьё, ремонт и службы безопасности.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу).
Дополнительная информация
Точность
±5,0 %
Диапазон измерений
от 0,5 мм до 50,0 мм
Масса, кг
1,9
Габариты (Д×Ш×В), мм
300×220×59
Страна производства
Россия
Метрологические и технические характеристики
| Характеристика | Значение |
| ET PRO-IV | |
| Дисплей | |
| Тип матрицы | IPS HD |
| Размер экрана, дюймов | 10,1 |
| Разрешение экрана, пикселей | 1920×1200 |
| Основной блок | |
| Органы управления видеоэндоскопа | сенсорный экран, кнопки и джойстик |
| Встроенная память, Гб | 16 (внешняя TF-карта на 64 Гб) |
| Возможность расширения памяти | есть |
| Функция фотосъёмки | есть |
| Формат изображения | jpg |
| Разрешение изображения, пикселей | 1280×720 |
| Функция видеозаписи | есть |
| Формат видео | mp4 |
| Разрешение видео, пикселей | 1280×720 |
| Масштабирование изображения, раз | 1-8, с помощью кнопки или сенсорного экрана |
| Количество уровней яркости светодиода, ед. | 5 |
| Настройка изображения | яркость, контрастность, оттенок, насыщенность, резкость, гамма |
| Ручная регулировка яркости дисплея | есть |
| Поворот изображения | есть |
| Заморозка изображения | есть |
| Сравнение изображений в режиме реального времени | есть |
| Отображение реального времени | есть |
| Функция создания отчёта | есть |
| Передача данных по wi-fi | есть |
| Аудио вход и выход | есть |
| Отображение заряда батареи | есть |
| Файловые операции | полноэкранный просмотр, масштабирование, удаление, переименование, поворот, текстовые аннотации, граффити и т.д. |
| Операции с изображениями | функции текстовых аннотаций и граффити (рукописные линии, стрелки, прямоугольники, окружности, возможность установки цвета и толщины кисти) |
| Язык меню и ввода | русский |
| Программный комплекс 3D-измерительной системы | есть |
| Вид производимых измерений | измерения расстояния между точками, измерение расстояния по перпендикуляру между точкой и заданной линей, измерение глубины / высоты между плоскостью и точкой, измерение расстояния между точками ломанной линии, измерение площади произвольной фигуры, сечения |

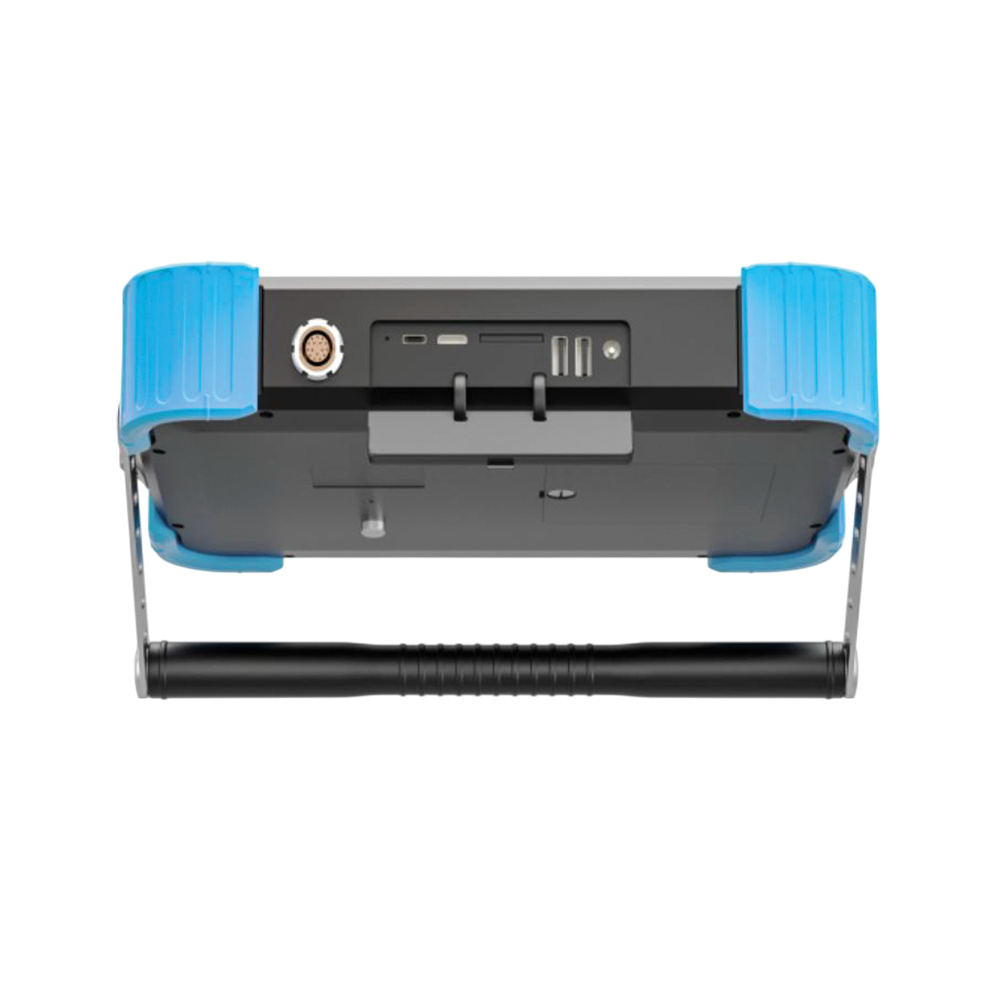

| Интерфейсы | HDMI, аудиопорт 3,5 мм, USB 3.0, USB 2.0, USB Type C |
| Габариты и вес | |
| Основной блок (Д×Ш×В), мм | 300×220×59 |
| Кейс (Д×Ш×В), мм | 360×360×100 |
| Вес, кг | 1,9 |
| Зонд | |
| Разрешение встроенной камеры, Мп | 1 |
| Диаметр зонда1), мм | 4,0; 6,0; 8,0 |
| Длина зонда1), м | 2-10 |
| Угол поля зрения (FOV) 1), º | 50-120 |
| Глубина резкости (DOF) 1), мм | от 5 до ∞ |
| Угол артикуляции, º | >180 |
| Уровни скорости артикуляции | точный, ускоренный |
| Функция блокировки / разблокировки | есть |
| Материал корпуса | сверхтвёрдый сплав |
| Оплётка | износостойкая плетёная трубка из вольфрамовой проволоки |
| Функция смены зонда | есть |
| Направление обзора | спереди, сбоку |
| Функция смены объективов | есть |
| Источник освещения | светодиод и оптоволокно |
| Освещённость, Лк | 50 000 |
| Всесторонняя артикуляция 360° | есть |
| Джойстик управления артикуляцией | есть |
| Степень защиты | IP64 |
| Основные метрологические требования | |
| Диапазон измерений линейных размеров дефектов, мм | 0,5 - 50,0 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % | ±5,0 |
| Диапазон измерений глубины дефектов, мм | 0,5 - 10,0 |
| Пределы допускаемой относительной погрешности измерений глубины дефекта, % | ±7,0 |
| Дискретность отсчёта, мм | 0,01 |
| Питание | |
| Номинальное напряжение питания постоянного тока, В | 12 |
| Максимальный потребляемый ток, А, не более | 7,4 |
| Максимально потребляемая мощность, Вт, не более | 10 |
| Ёмкость аккумулятора, мАч | 6 400 |
| Время непрерывной работы при полном заряде, ч | >4 |
| Условия эксплуатации видеоэндоскопа | |
| Диапазон температуры окружающего воздуха, °С | -20~+60 |
| Относительная влажность окружающего воздуха, % | до 95 |
| Условия эксплуатации зонда видеоэндоскопа | |
| Диапазон температуры окружающего воздуха, °С | -20~+100 |
| Относительная влажность окружающего воздуха, % | до 95 |
| 1) – в зависимости от исполнения | |
