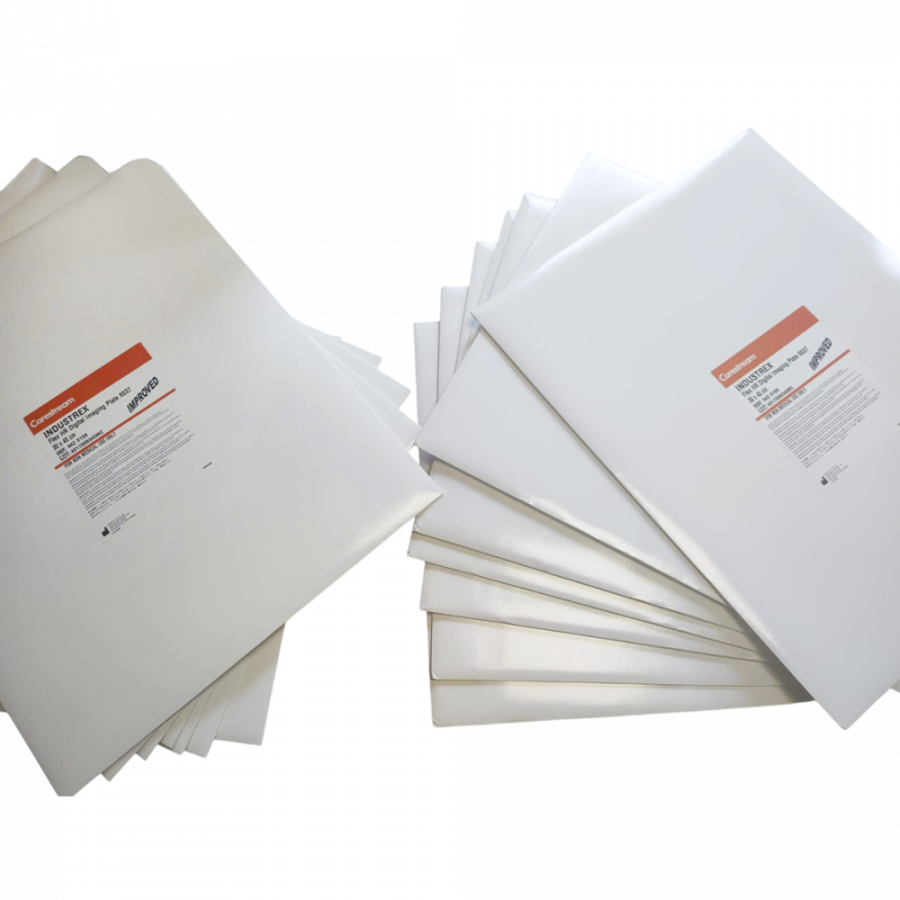

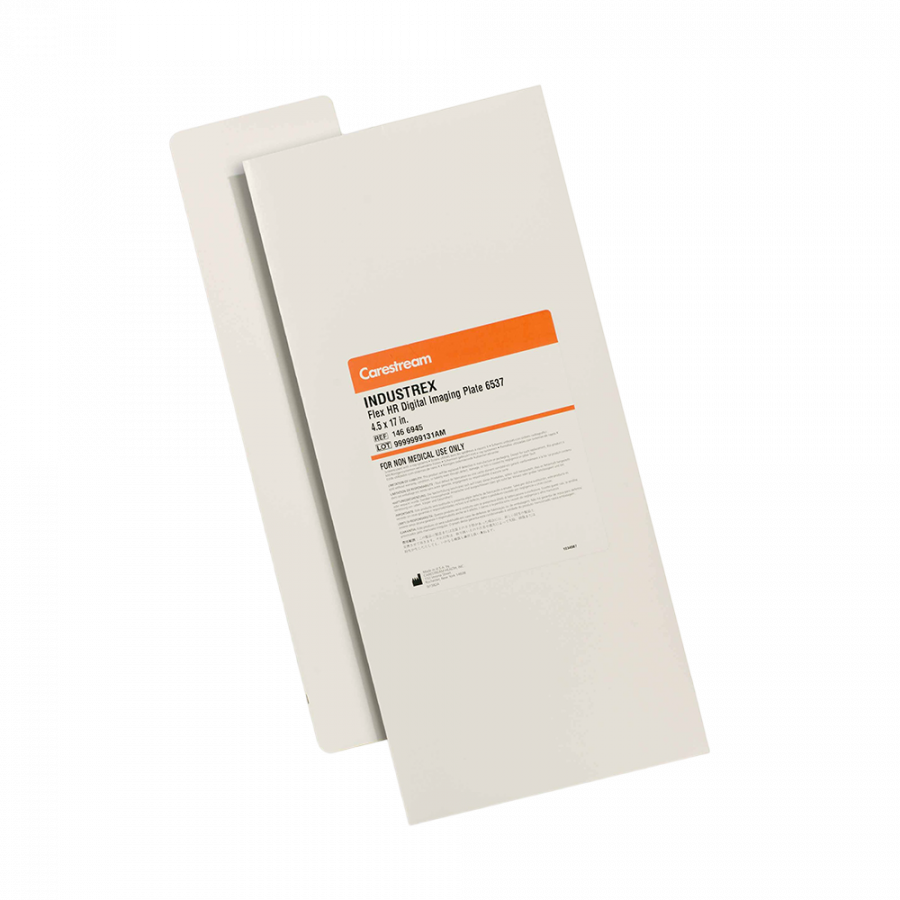

Запоминающие (фосфорные) пластины Carestream INDUSTREX Flex HR

Гибкие цифровые многократно перезаписываемые запоминающие (фосфорные) пластины Carestream INDUSTREX Flex HR повышенного разрешения предназначены для компьютерной радиографии в неразрушающем контроле. Они содержат люминофоры, в которых образуется и сохраняется скрытое изображение, пропорциональное экспозиции ионизирующим излучением. Это скрытое изображение считывается посредством сканирования излучением красного лазера, стимулирующим эмиссию синего света, в явлении, известном как фотостимулируемая люминесценция. Являются аналогом рентгеновской плёнки, однако в отличии от неё могут использоваться до 1000 раз и более в зависимости от применения, способа обработки и обслуживания.

Запоминающие (фосфорные) пластины Carestream INDUSTREX Flex HR имеют высокое разрешение и максимальное базовое пространственное разрешение 80 мкм при использовании сканера Carestream INDUSTREX HPX-1 Plus. Разрешение запоминающих (фосфорных) пластин Flex HR примерно на 20% больше, чем у пластин Flex GP и на примерно 35% меньше, чем у пластин Flex XL Blue. Пластины можно заряжать в гибкие кассеты и использовать с металлическими экранами соответствующей толщины. Запоминающие (фосфорные) пластины Carestream INDUSTREX Flex HR обладают гибкостью, присущей плёнке, и не требуют «мокрой» обработки, что позволяет быстро и просто записывать и считывать изображения, как в поле, так и в лаборатории. Полученные в цифровой форме изображения можно обрабатывать, хранить и коллективно использовать, они совместимы с системами компьютерной радиографии (сканерами фосфорных пластин) Carestream INDUSTREX и системами других производителей.

Запоминающие (фосфорные) пластины Carestream INDUSTREX Flex HR состоят из слоя фторбромиодида бария, допированного двухвалентным европием (BaFBr/I:Eu2+), нанесённого на полиэстеровую подложку толщиной 0,254 мм. Защитный полимерный слой обеспечивает защиту от повреждений при нормальной работе, например, от прикосновений пальцев и от влаги, а чёрный поликарбонатный контрслой обеспечивает противоореольную защиту и плоскостность, а также содержит матирующие агенты для оптимальной транспортировки пластин через аппаратные средства считывателя. При использовании с цифровыми системами Carestream INDUSTREX, пластины соответствуют требованиям самого высокого системного класса: IP 1/100 согласно EN 14784-1 и IP Special/100 согласно ASTM E 2446.

Запоминающие (фосфорные) пластины Carestream INDUSTREX Flex HR доступны в различных форматах (размерах) и предназначены для решения широкого спектра задач в промышленной компьютерной радиографии, в том числе контроля сварных швов, трубопроводов, промышленных деталей, инспекции на эрозию и коррозию, литья, композитных материалов и других промышленных деталей.

Особенности и преимущества

Являются аналогом рентгеновской плёнки, однако в отличии от неё могут использоваться до 1000 раз и более в зависимости от применения, способа обработки и обслуживания.

Имеют высокое разрешение и максимальное базовое пространственное разрешение 80 мкм при использовании сканера Carestream INDUSTREX HPX-1 Plus.

Имеют разрешение примерно на 20% больше, чем у пластин Flex GP и на примерно 35% меньше, чем у пластин Flex XL Blue.

Гибкие – допускают оборачивание вокруг объектов контроля любых форм с радиусом вплоть до одного дюйма.

Превосходят по разрешению высокочувствительные плёнки и могут заменить их во многих применениях.

Доступны в различных форматах (размерах) и предназначены для решения широкого спектра задач в промышленной компьютерной радиографии.

Можно заряжать в гибкие кассеты и использовать с металлическими экранами соответствующей толщины.

Не требуют химической обработки: после экспонирования считывание пластины происходит при помощи системы компьютерной радиографии (сканера фосфорных пластин), а сама операция занимает от нескольких секунд до нескольких минут, в зависимости от размера пластины и режима считывания.

Рекомендуемые совместимые сканеры (системы компьютерной радиографии) – Carestream INDUSTREX HPX-1 Plus и/или Carestream INDUSTREX HPX-PRO Portable.

Могут использоваться многократно (тысячи раз), требуют меньшей экспозиции по сравнению с плёнкой, обеспечивают более быстрое получение изображения.

При использовании с цифровыми системами Carestream INDUSTREX соответствуют требованиям самого высокого системного класса: IP 1/100 согласно EN 14784-1 и IP Special/100 согласно ASTM E 2446.

Широкий диапазон возможных экспозиций объекта контроля – в зависимости от выбора усиления снимок может быть более или менее ярким.

Получение снимка объекта контроля сразу в цифровом формате.

Быстрое считывание и автоматическое стирание пластины сканером готовят пластину к повторному использованию почти мгновенно, что значительно ускоряет скорость контроля.

Требуют особых условий хранения, обращения и использования.

Максимальное базовое пространственное разрешение

Форматы

Хранение, обращение и использование

Хранить и транспортировать запоминающие (фосфорные) пластины рекомендуется при температуре до +35°C и относительной влажности воздуха до 75%.

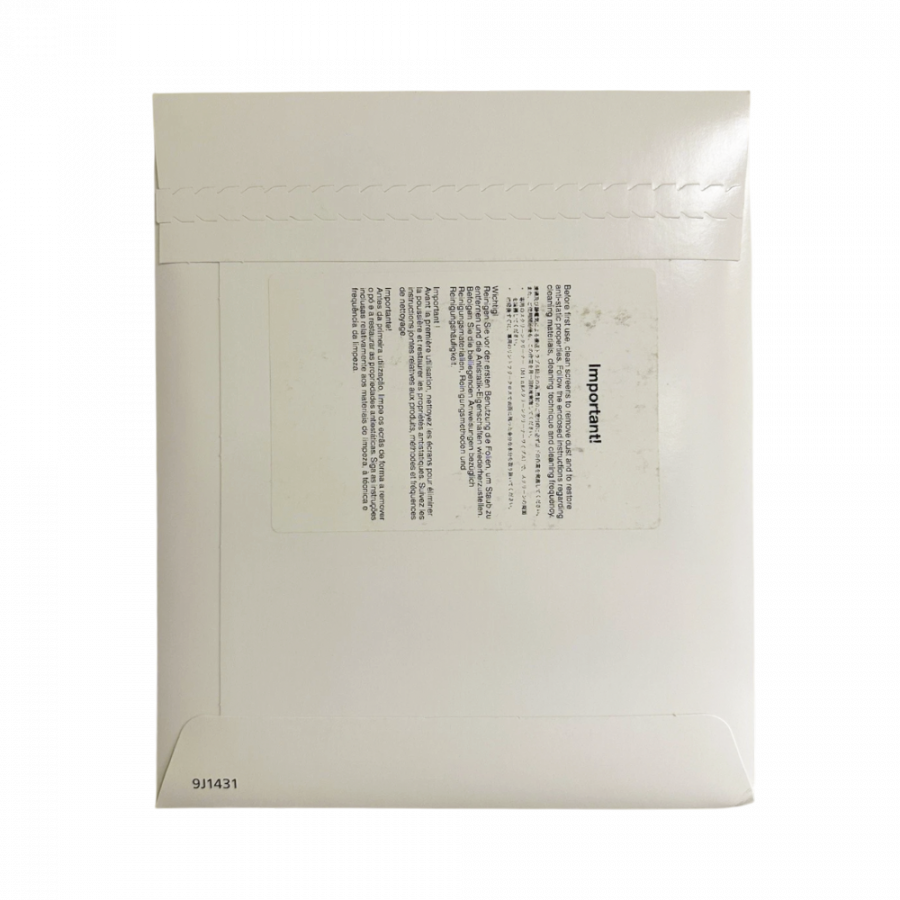

Хранить запоминающие (фосфорные) пластины следует в светозащитной оболочке.

Необходимо защищать запоминающие (фосфорные) пластины от воздействия солнечного и ультрафиолетового света.

В жарких условиях необходимо проявлять осторожность, так как при сгибании пластин, фосфоресцирующий слой может треснуть, а также могут происходить незначительные нарушения полиэстеровой подложки.

В пластинах используется чувствительный к влаге люминофор. При воздействии воды (жидкой или в виде пара), люминофор разрушается и выделяет йод, который сильно поглощает синий свет, испускаемый люминофором. Это приводит к потерям чувствительности пластины, в результате которых ухудшается качество изображения. Влага может быть причиной немедленного или отложенного повреждения пластины и появления артефактов на изображении. Минимизируйте контакт пластин с влагой, и всегда немедленно сушите пластины.

Срок службы пластин составляет сотни или тысячи циклов экспонирования / считывания / стирания и определяется, прежде всего, бережным отношением при работе и чистотой. Небрежная обработка и грязные условия сокращают срок службы пластин.

Для удаления пыли с пластин необходимо использовать чистую, сухую, мягкую ткань без бумажных волокон. Для удаления других загрязнений необходимо использовать рекомендованный жидкий очиститель на безспиртовой основе.

В зависимости от интенсивности использования и условий хранения необходимо ежедневно и/или еженедельно осматривать пластины и заменять их в случае, если износ приводит к потере информации. Проверить износ можно по проволочному эталону в месте повреждения. Необходимо очищать пластины после каждых 100 экспозиций, каждые 30 дней или по мере необходимости.

Держать пластины следует за края и за нерабочую, тёмную сторону. Избегайте контакта с белой (содержащей люминофор) стороной. Руки должны быть чистыми и сухими. Для лучших результатов носите чистые, мягкие перчатки из ткани без бумажных волокон.

Пластины необходимо беречь от попадания химических веществ, например, не рекомендованных очистителей, лосьонов для рук, медицинских препаратов для наружного применения, напитков и т.п.

При работе с пластинами, сканер фосфорных пластин следует размещать в затемнённом помещении, защищённом даже от небольших загрязнений. Полная темнота не требуется, но источником света должна быть маломощная лампа накаливания. Свет люминесцентных, натриевых, ртутных ламп и солнечный свет не должны проникать в помещение во время подготовки и сканирования пластин.

Запоминающие (фосфорные) пластины Carestream INDUSTREX предназначены для промышленного применения вместе с системами компьютерной радиографии (сканерами фосфорных пластин) Carestream INDUSTREX HPX-1 Plus и/ или Carestream INDUSTREX HPX-PRO Portable.

Нарезка пластин может нарушить герметичность краёв и пластины станут склонными к повреждению от влаги. Нарезка пластин должна проводиться на профессиональном оборудовании с последующей защитой краёв. После нарезки пластин допускается отклонение линейных размеров не более 2% от номинала.

В случае повреждения, например нарушения защитного слоя или возникновения видимых царапин, которые могут повлиять на результаты диагностики, запоминающую (фосфорную) пластину следует заменить.
