05.03.2025
Поставка видеоизмерительной системы Sinowon iMS-4030 для контроля геометрических параметров деталей для сельскохозяйственной техники при осуществлении сервисного обслуживания и ремонта техники.
Предприятие
Поставщик сельскохозяйственной техники
Адрес
249080, Российская Федерация, Калужская обл.
Сфера деятельности
Поставка сельскохозяйственной техники и запчастей, сервисное обслуживание и ремонт техники
Дата поставки
05.03.2025
Поставленное оборудование
Оборудование для контроля геометрических параметров:

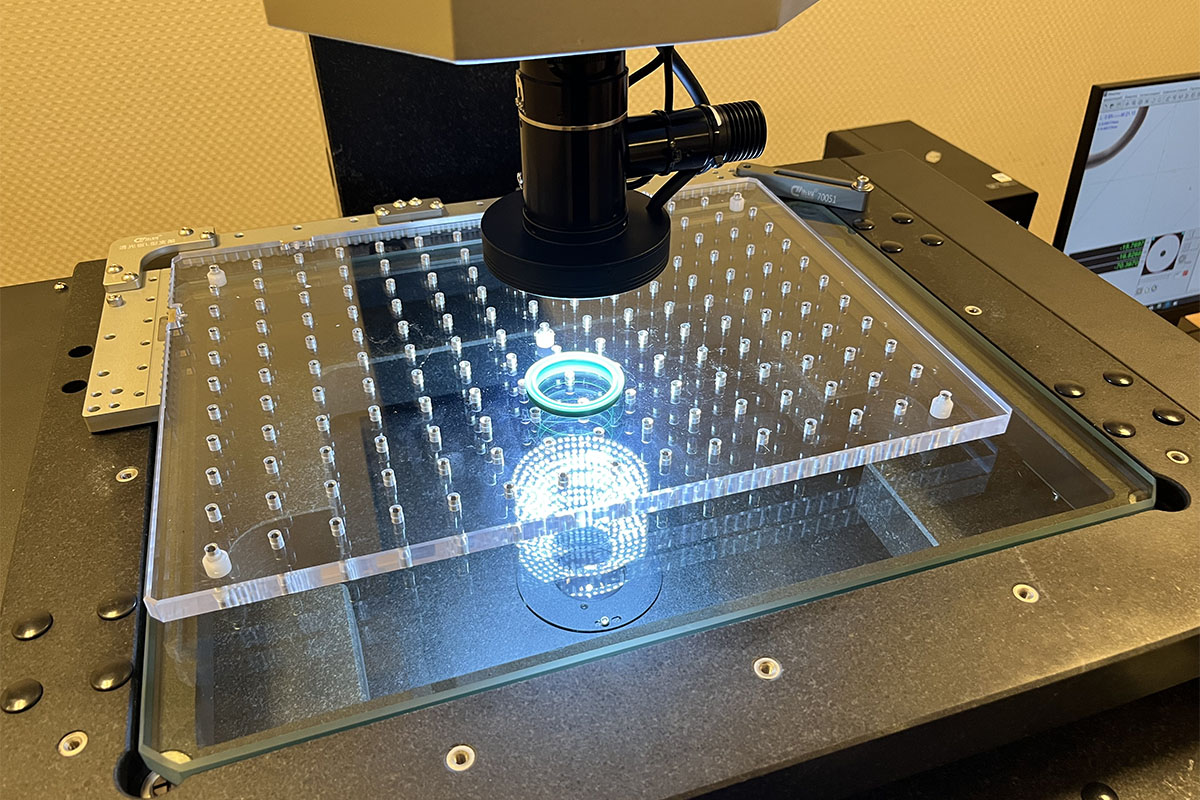

Видеоизмерительные системы NOVA Micra П 4030 конструктивно состоят из гранитного и металлического основания, предметного стола, вертикальной колонны или портала с оптоэлектронным измерительным блоком, включающим оптический датчик и кольцевую светодиодную подсветку, вычислительного блока со встроенным экраном или вычислительного блока и персонального компьютера. Могут работать в режиме отражённого, проходящего и коаксиального света, в ручном, полуавтоматическом и автоматическом режимах.
Основные характеристики поставленного оборудования
Метрологические характеристики
Технические характеристики
| Характеристика | Значение |
| NOVA Micra П 4030 | |
|
Диапазон измерений линейных размеров, мм по оси X по оси Y |
0 - 400 0 - 300 |
| Диапазон измерений линейных размеров по оси Z, мм |
0 - 200 0 - 4001) |
| Разрешение измерительных шкал, мм | 0,0005/0,0001 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X и Y, мкм при измерении оптоэлектронным датчиком при измерении контактным датчиком1) |
±(2,0+L/150)2) ±(2,5+L/200)2) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при измерении контактным датчиком, мкм1) | ±(2,5+L/150)2) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм при измерении оптоэлектронным датчиком при измерении контактным датчиком1) |
±(2,5+L/150)2) ±(3,0+L/250)2) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X и Y для модификаций с повышенной точностью, мкм при измерении оптоэлектронным датчиком при измерении контактным датчиком1) |
±(1,5+L/150)2) ±(2,3+L/200)2) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z для модификаций с повышенной точностью при измерении контактным датчиком, мкм1) | ±(2,0+L/100)2) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY для модификаций с повышенной точностью, мкм при измерении оптоэлектронным датчиком при измерении контактным датчиком1) |
±(2,0+L/150)2) ±(3,0+L/200)2) |
| Диапазон измерений плоского угла, ° | 0 - 360 |
| Пределы допускаемой абсолютной погрешности измерений плоского угла, " | ±10 |
|
1) по дополнительному заказу 2) L – измеряемая длина, мм Примечание: допускается увеличение диапазона измерений по оси Z и изготовление промежуточных размеров |
|
| Характеристика | Значение |
| NOVA Micra П 4030 | |
| Масса, кг, не более1) | 350 |
| Габаритные размеры (Д×Ш×В), мм, не более1) | 1010×820×1050 |
|
Параметры сети питания переменного тока: диапазон напряжения переменного тока, В номинальная частота переменного тока, Гц |
230 ± 23 50 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % |
+15~+25 20 - 80 |
| 1) При увеличении диапазона измерений по оси Z и изготовлении промежуточных размеров габаритные размеры и масса могут изменяться | |
Задачи, которые решает оборудование

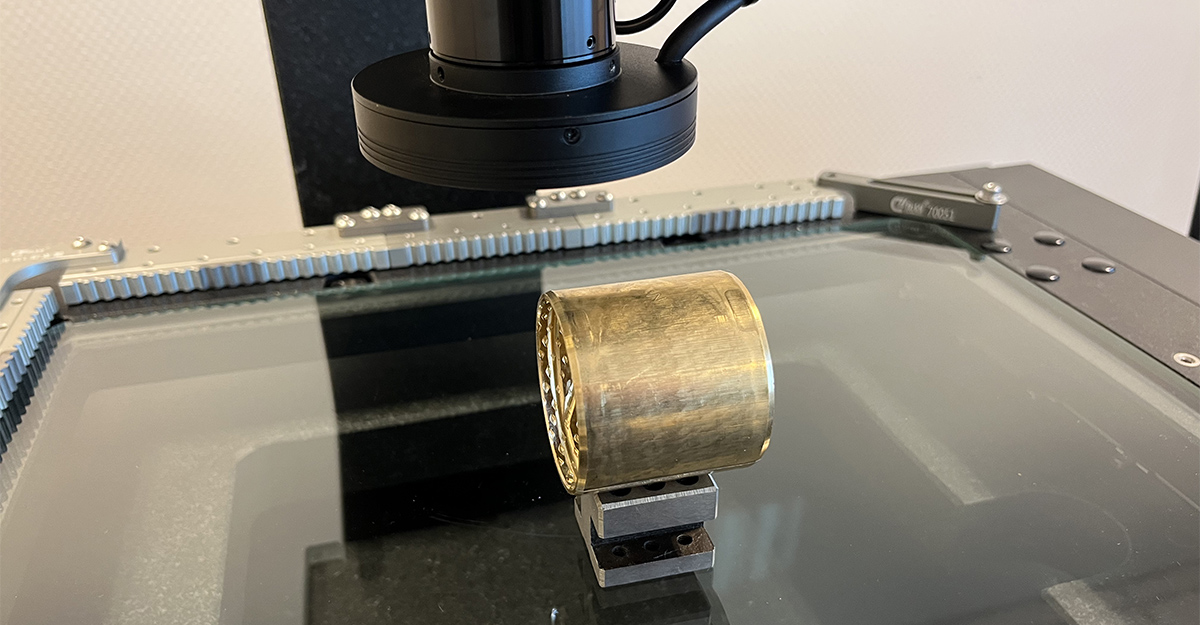

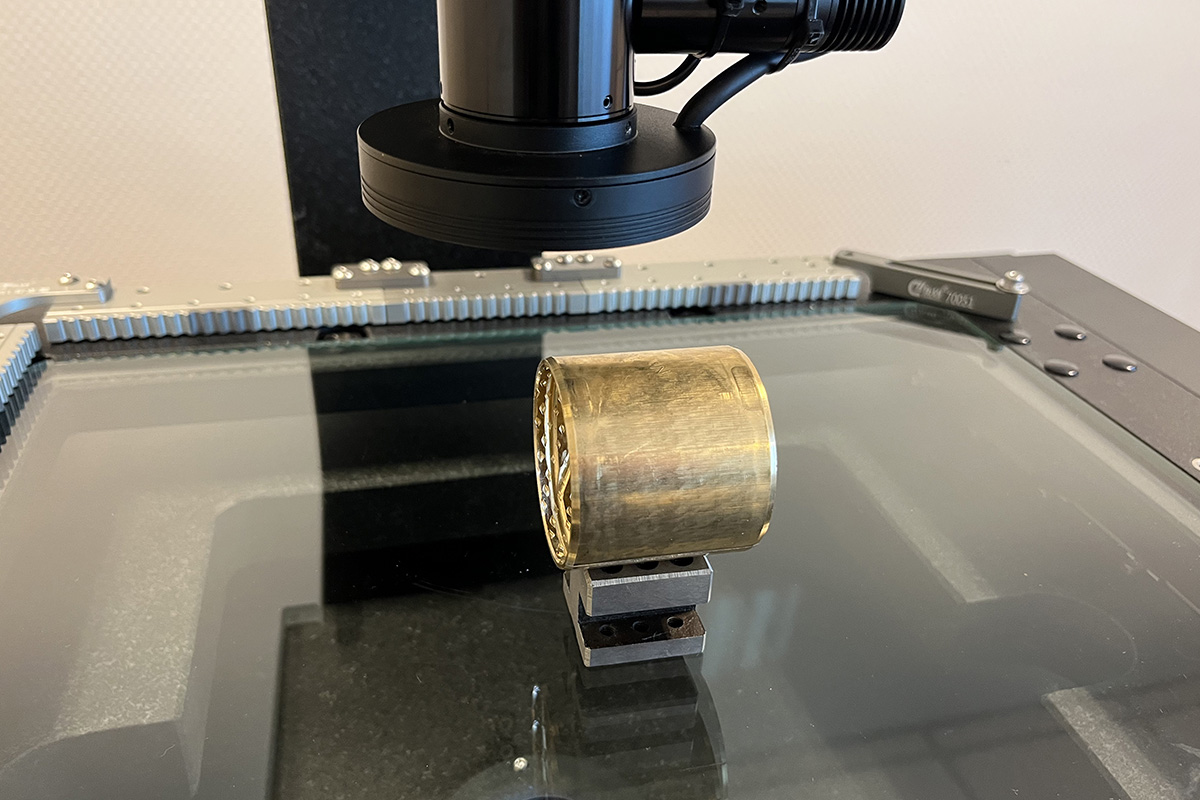

Обеспечение контроля геометрических параметров импортозамещаемых запчастей для сельскохозяйственной техники при поставке, а также сервисном обслуживании и ремонте техники. Видеоизмерительная система обеспечивает высокоточное автоматическое измерение геометрических параметров (размеры, углы, радиусы) литых, механических и пластиковых компонентов.
Внедрена система постоянного контроля качества, позволяющая объективно оценивать пригодность продукции или необходимость её отбраковки. Это минимизирует потери на последующих этапах, улучшает воспроизводимость характеристик и гарантирует соответствие стандартам.
