Крупногабаритные объекты под контролем: мостовые КИМ как высокоточные решения

Потребность в мостовых КИМ

В современном высокоточном производстве, где микронные допуски определяют функциональность, надёжность и безопасность изделий, контроль геометрических параметров становится критически важным. Особенно актуален он для крупногабаритных объектов, характерных для авиастроения и станкостроения. В этих отраслях мостовые координатно-измерительные машины (КИМ) зарекомендовали себя как один из наиболее точных и эффективных методов контроля геометрии.

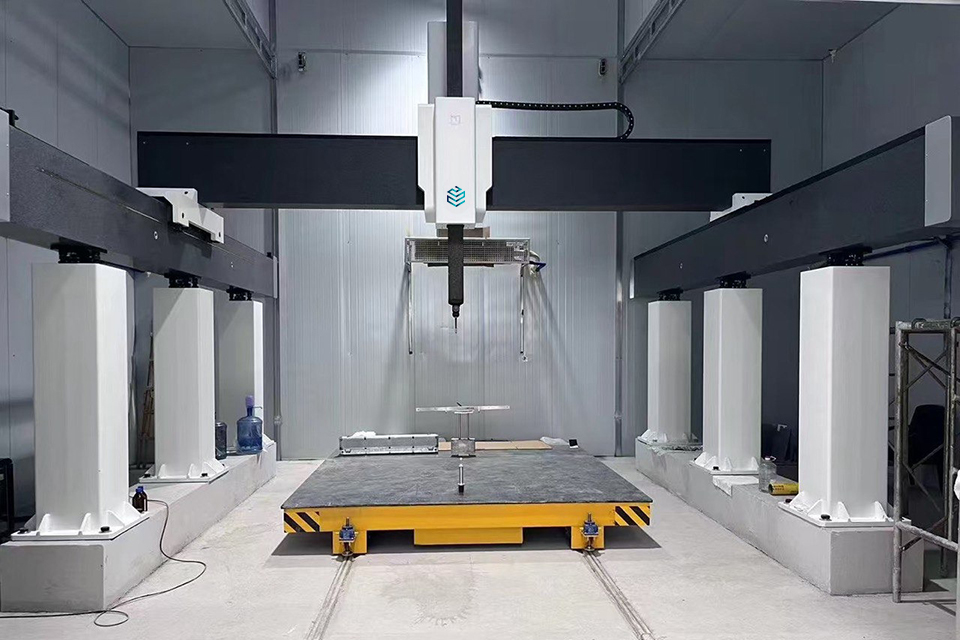

В линейке координатно-измерительных машин Мастер серия ГРАНД-Д имеет мостовую конструкцию с боковым приводом портала.

Вызовы крупногабаритных объектов

Авиастроение:
Крылья, фюзеляжные секции, кили, стабилизаторы, лонжероны и крупные силовые элементы планера имеют длину в десятки метров, сложную криволинейную форму и изготавливаются из композитов, титана и алюминиевых сплавов.

Станкостроение:
Станины, порталы, траверсы, столы и колонны обрабатывающих центров, токарных и шлифовальных станков представляют собой массивные чугунные или стальные конструкции весом в десятки тонн. Точность их геометрии напрямую определяет точность обработки деталей.

Ограничения традиционных методов контроля:

ограниченная точность и субъективность ручных измерений

высокая трудоёмкость и длительность проверки

отсутствие комплексного анализа отклонений

сложности с цифровым документированием результатов.

Мостовые КИМ: точные измерения крупногабаритных объектов

Мостовые КИМ представляют собой измерительные системы с головкой, перемещающейся по жёсткой мостовой конструкции на массивном гранитном основании. Их ключевые преимущества:

Высокая точность на больших расстояниях – погрешность в пределах единиц микрон на небольших базисах и нормируемая погрешность в десятки микрон по всему рабочему объёму при соблюдении регламентированных условий, с компенсацией температурных деформаций.

3D-контроль сложных геометрий – измерение контуров, плоскостей, взаимного расположения удалённых элементов, формирование облака точек сложных поверхностей.

Эффективность – автоматизация измерений сокращает время контроля.

Цифровизация данных – сравнение с CAD-моделью, построение цветовых карт отклонений, автоматические отчёты и статистический анализ.

Высокая повторяемость и объективность – снижение влияния субъективного фактора оператора.

Универсальность – контроль крупных сборочных единиц и отдельных прецизионных компонентов.

Важно: для обеспечения достоверности измерений мостовые КИМ требуют регулярной поверки или калибровки в аккредитованной лаборатории, с прослеживаемостью к национальным эталонам.

Отраслевые применения

Авиастроение:

Контроль стыковки секций фюзеляжа и установки крыла

Проверка аэродинамического профиля крыльев и лопаток турбин

Точное положение крепёжных и монтажных отверстий

Проверка композитных конструкций после формовки

Соблюдение авиационных стандартов (NADCAP).

Станкостроение:

Проверка базовой геометрии станин и порталов: прямолинейность, плоскостность, соосность

Контроль после термообработки и финишной механической обработки

Проверка сборки узлов и взаимного положения компонентов

Верификация точности станка по стандартам ISO 10791 и ISO 230.

Преимущества использования мостовых КИМ

Точность и качество – измерения с нормируемой погрешностью, основа безопасного самолета или прецизионного станка.

Эффективность – ускорение производственного цикла и снижение издержек.

Конкурентоспособность – документальное подтверждение высочайшего качества продукции.

Безопасность – обеспечивается комплексно: применением высокоточного оборудования, таким как мостовые КИМ, вкупе с внедрением строгих метрологических процедур, включая прослеживаемость измерений и регулярный контроль точности самого оборудования.

Для предприятий, создающих гигантов неба или основу промышленного производства, мостовые КИМ являются ключевым инструментом обеспечения технологического суверенитета. Они позволяют контролировать геометрию крупногабаритных объектов с высокой точностью, обеспечивая надёжность, безопасность и качество продукции.
