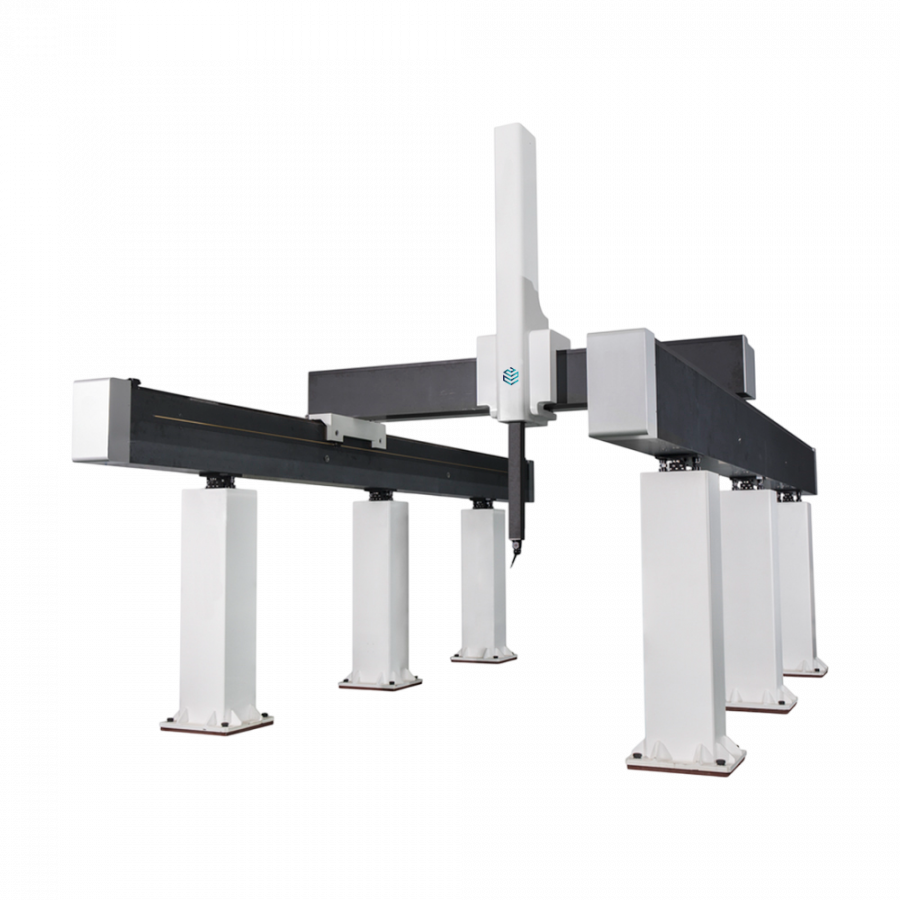

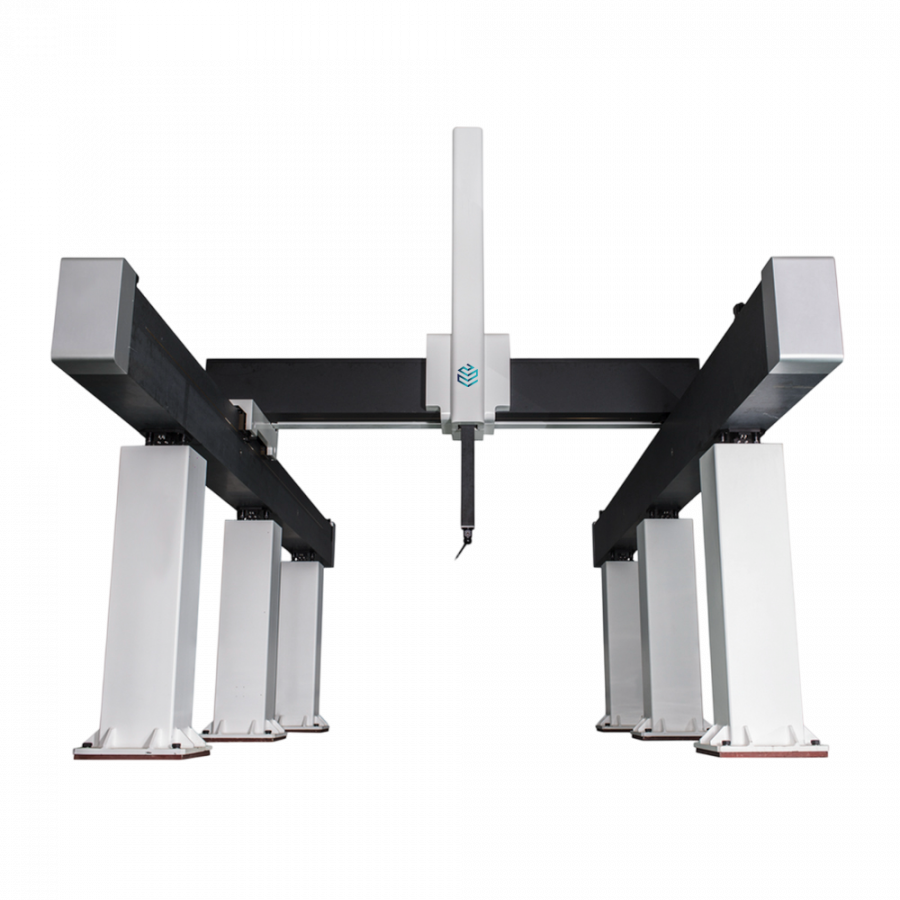

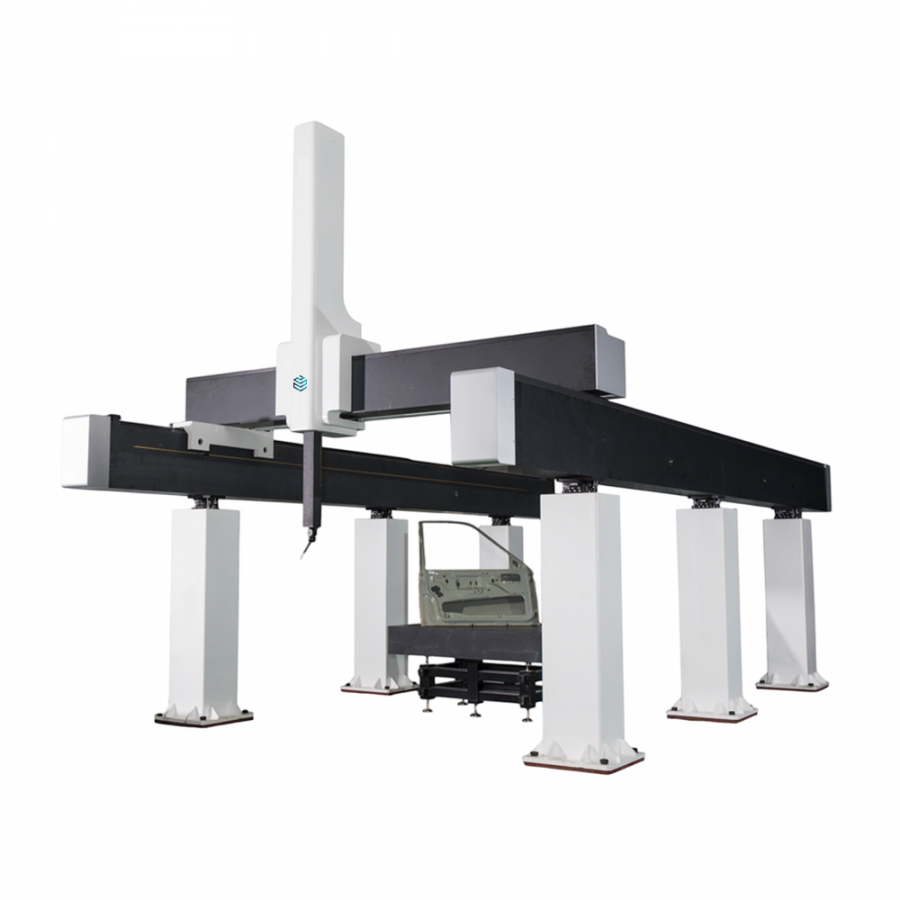

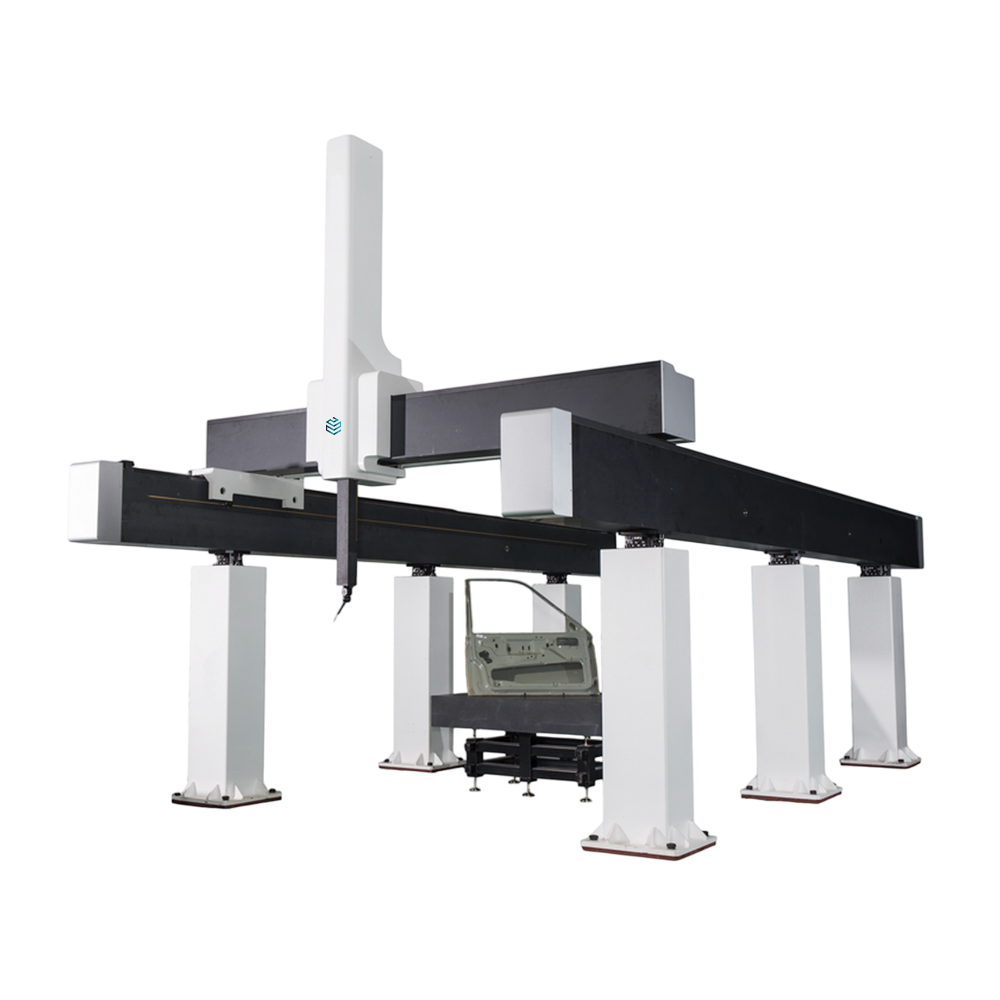

Координатно-измерительная машина Мастер ГРАНД-Д
По запросу
Стационарные координатно-измерительные машины Мастер серии ГРАНД-Д предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии ГРАНД-Д предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Их мостовая конструкция с боковым приводом напольного типа идеально подходит для измерения крупногабаритных и тяжёлых деталей. Эти машины обеспечивают высокую точность и надёжность и соответствуют требованиям промышленных предприятий, где важны качество и эффективность контроля производственных процессов.
Конструкция машин серии ГРАНД-Д мостовая с боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ГРАНД-Д могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ГРАНД-Д изготавливаются в 31 типоразмере 20.30.12, 20.40.12, 20.50.12, 20.60.12, 20.30.15, 20.40.15, 20.50.15, 20.60.15, 25.30.15, 25.40.15, 25.50.15, 25.60.15, 30.40.15, 30.50.15, 30.60.15, 25.40.20, 25.50.20, 25.60.20, 30.40.20, 30.50.20, 30.60.20, 40.40.20, 40.50.20, 40.60.20, 40.80.20, 40.40.30, 40.50.30, 40.60.30, 40.80.30, 50.60.20, 50.60.30. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Имеют мостовую конструкцию с боковым приводом напольного типа.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 5000 мм, по оси координат Y – от 0 до 8000 мм, а по оси координат Z – от 0 до 3000 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Изготавливаются в 10 максимальных типоразмерах 20.60.12, 20.60.15, 25.60.15, 30.60.15, 25.60.20, 30.60.20, 40.80.20, 40.80.30, 50.60.20, 50.60.30.
Габаритные размеры (Д×Ш×В) составляют от 7940×3575×3640 мм до 11940×6700×7350 мм.
Минимальная масса машины составляет 8000 кг, а максимальная – 14100 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Измерения производятся в ручном и автоматическом режимах.
Возможность проведения высокоточных измерений крупногабаритных деталей с размерами в плоскости XY более 2 м и неограниченной массы.
Микропроцессорная векторная система числового управления, для реализации надёжности и оптимальной технологии управления.
Высокоэффективная система пассивной виброизоляции, позволяющая проводить прецизионные измерения при наличии вибрации.
Система температурной компенсации, по умолчанию, для обеспечения более точных и стабильных измерений.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оборудована системой предотвращения столкновений.
Плавно изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы.
Дополнительно могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Координатно-измерительная машина Мастер ГРАНД-Д
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Система температурной компенсации
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Датчики SFP2, RVP, RUP, RTP
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии ГРАНД-Д мостовая с боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ГРАНД-Д могут оснащаться системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ГРАНД-Д изготавливаются в 31 типоразмере 20.30.12, 20.40.12, 20.50.12, 20.60.12, 20.30.15, 20.40.15, 20.50.15, 20.60.15, 25.30.15, 25.40.15, 25.50.15, 25.60.15, 30.40.15, 30.50.15, 30.60.15, 25.40.20, 25.50.20, 25.60.20, 30.40.20, 30.50.20, 30.60.20, 40.40.20, 40.50.20, 40.60.20, 40.80.20, 40.40.30, 40.50.30, 40.60.30, 40.80.30, 50.60.20, 50.60.30. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(3,5+3,5L/1000) мкм до ±(12,0+12,0L/900) мкм
Диапазон измерений
от 2000×6000×1200 мм (X×Y×Z) до 5000×6000×3000 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 8000 до 14100
Габариты (Д×Ш×В), мм
от 7940×3575×3640 до 11940×6700×7350
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер ГРАНД-Д | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 20.30.12, 20.40.12, 20.50.12, 20.60.12 | 0 - 2000 | 0 - 60001) | 0 - 1200 |
| 20.30.15, 20.40.15, 20.50.15, 20.60.15 | 0 - 2000 | 0 - 60001) | 0 - 1500 |
| 25.30.15, 25.40.15, 25.50.15, 25.60.15 | 0 - 2500 | 0 - 60001) | 0 - 1500 |
| 30.40.15, 30.50.15, 30.60.15 | 0 - 3000 | 0 - 60001) | 0 - 1500 |
| 25.40.20, 25.50.20, 25.60.20 | 0 - 2000 | 0 - 60001) | 0 - 2000 |
| 30.40.20, 30.50.20, 30.60.20 | 0 - 6000 | 0 - 60001) | 0 - 2000 |
| 40.40.20, 40.50.20, 40.60.20, 40.80.20 | 0 - 4000 | 0 - 80001) | 0 - 2000 |
| 40.40.30, 40.50.30, 40.60.30, 40.80.30 | 0 - 4000 | 0 - 80001) | 0 - 3000 |
| 50.60.20 | 0 - 5000 | 0 - 6000 | 0 - 2000 |
| 50.60.30 | 0 - 5000 | 0 - 6000 | 0 - 3000 |
| 1) Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер ГРАНД-Д | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 20.30.12, 20.40.12, 20.50.12, 20.60.12, 20.30.15, 20.40.15, 20.50.15, 20.60.15 | TP20 |
±(5,0+5,0×L2)/1000)1) ±5,0+5,0×L2)/900)3) |
5,0 | - | 4,6 |
| TP200 |
±(4,8+4,8×L2)/1000)1) ±(4,8+4,8×L2)/900)3) |
4,8 | - | 4,4 | |
| SР25М / SP80 |
±(4,5+4,5×L2)/1000)1) ±(4,5+4,5×L2)/900)3) |
4,5 | 5,0 | 4,1 | |
| RSP 2 |
±(4,8+4,8×L2)/1000)1) ±(4,8+4,8×L2)/900)3) |
4,8 | 5,2 | 4,4 | |
| RSP 3 |
±(4,5+4,5×L2)/1000)1) ±(4,5+4,5×L2)/900)3) |
4,5 | 5,0 | 4,1 | |
| 25.30.15, 25.40.15, 25.50.15, 25.60.15 | TP20 |
±(5,5+5,5×L2)/1000)1) ±(5,5+5,5×L2)/900)3) |
5,5 | - | 5,1 |
| TP200 |
±(5,0+5,0×L2)/1000)1) ±(5,0+5,0×L2)/900)3) |
5,0 | - | 4,6 | |
| SР25М / SP80 |
±(3,5+3,5×L2)/1000)1) ±(3,5+3,5×L2)/900)3) |
5,0 | 6,0 | 3,1 | |
| RSP 2 |
±(5,0+5,0×L2)/1000)1) ±(5,0+5,0×L2)/900)3) |
5,0 | 6,2 | 4,6 | |
| RSP 3 |
±(3,5+3,5×L2)/1000)1) ±(3,5+3,5×L2)/900)3) |
5,0 | 6,0 | 3,1 | |
| 30.40.15, 30.50.15, 30.60.15 | TP20 |
±(6,0+06,0×L2)/1000)1) ±(6,0+06,0×L2)/900)3) |
6,0 | - | 5,6 |
| TP200 |
±(5,5+5,5×L2)/1000)1) ±(5,5+5,5×L2)/900)3) |
5,5 | - | 5,1 | |
| SР25М / SP80 |
±(5,0+5,0×L2)/1000)1) ±(5,0+5,0×L2)/900)3) |
5,0 | 6,0 | 4,6 | |
| RSP 2 |
±(5,5+5,5×L2)/1000)1) ±(5,5+5,5×L2)/900)3) |
5,5 | 6,2 | 5,1 | |
| RSP 3 |
±(5,0+5,0×L2)/1000)1) ±(5,0+5,0×L2)/900)3) |
5,0 | 6,0 | 4,6 | |
| 25.40.20, 25.50.20, 25.60.20, 30.40.20, 30.50.20, 30.60.20 | TP20 |
±(7,0+7,0×L2)/1000)1) ±(7,0+7,0×L2)/900)3) |
7,0 | - | 6,6 |
| TP200 |
±(6,5+6,5×L2)/1000)1) ±(6,5+6,5×L2)/900)3) |
6,5 | - | 6,1 | |
| SР25М / SP80 |
±(6,0+6,0×L2)/1000)1) ±(6,0+6,0×L2)/900)3) |
6,0 | 7,0 | 5,6 | |
| RSP 2 |
±(6,5+6,5×L2)/1000)1) ±(6,5+6,5×L2)/900)3) |
6,5 | 7,2 | 6,1 | |
| RSP 3 |
±(6,0+6,0×L2)/1000)1) ±(6,0+6,0×L2)/900)3) |
6,0 | 7,0 | 5,6 | |
| 40.40.20, 40.50.20, 40.60.20, 40.80.20 | TP20 |
±(8,0+8,0×L2)/1000)1) ±(8,0+8,0×L2)/900)3) |
8,0 | - | 7,6 |
| TP200 |
±(7,5+7,5×L2)/1000)1) ±(7,5+7,5×L2)/900)3) |
7,5 | - | 7,1 | |
| SР25М / SP80 |
±(7,0+7,0×L2)/1000)1) ±(7,0+7,0×L2)/900)3) |
7,0 | 8,0 | 6,6 | |
| RSP 2 |
±(7,5+7,5×L2)/1000)1) ±(7,5+7,5×L2)/900)3) |
7,5 | 8,2 | 7,1 | |
| RSP 3 |
±(7,0+7,0×L2)/1000)1) ±(7,0+7,0×L2)/900)3) |
7,0 | 8,0 | 6,6 | |
| 40.40.30, 40.50.30, 40.60.30, 40.80.30, 50.60.20 | TP20 |
±(10,0+10,0×L2)/1000)1) ±(10,0+10,0×L2)/900)3) |
10,0 | - | 8,3 |
| TP200 |
±(9,5+9,5×L2)/1000)1) ±(9,5+9,5×L2)/900)3) |
9,5 | - | 7,8 | |
| SР25М / SP80 |
±(9,0+9,0×L2)/1000)1) ±(9,0+9,0×L2)/900)3) |
9,0 | 10,0 | 7,4 | |
| RSP 2 |
±(9,5+9,5×L2)/1000)1) ±(9,5+9,5×L2)/900)3) |
9,5 | 10,2 | 12,4 | |
| RSP 3 |
±(9,0+9,0×L2)/1000)1) ±(9,0+9,0×L2)/900)3) |
9,0 | 10,0 | 7,4 | |
| 50.60.30 | TP20 |
±(12,0+12,0×L2)/1000)1) ±(12,0+12,0×L2)/900)3) |
12,0 | - | 11,6 |
| TP200 |
±(11,5+11,5×L2)/1000)1) ±(11,5+11,5×L2)/900)3) |
11,5 | - | 11,1 | |
| SР25М / SP80 |
±(11,0+11,0×L2)/1000)1) ±(11,0+11,0×L2)/900)3) |
11,0 | 12,0 | 10,6 | |
| RSP 2 |
±(11,5+11,5×L2)/1000)1) ±(11,5+11,5×L2)/900)3) |
11,5 | 12,2 | 11,1 | |
| RSP 3 |
±(11,0+11,0×L2)/1000)1) ±(11,0+11,0×L2)/900)3) |
11,0 | 12,0 | 10,6 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер ГРАНД-Д | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 20.30.12, 20.40.12, 20.50.12, 20.60.12 | 7940 | 3575 | 3640 | 8000 |
| 20.30.15, 20.40.15, 20.50.15, 20.60.15 | 7940 | 3575 | 4240 | 8180 |
| 25.30.15, 25.40.15, 25.50.15, 25.60.15 | 7940 | 4075 | 4240 | 8430 |
| 30.40.15, 30.50.15, 30.60.15 | 7940 | 4575 | 4240 | 8680 |
| 25.40.20, 25.50.20, 25.60.20 | 7940 | 4200 | 5350 | 10500 |
| 30.40.20, 30.50.20, 30.60.20 | 7940 | 4700 | 5350 | 11000 |
| 40.40.20, 40.50.20, 40.60.20, 40.80.20 | 9940 | 6700 | 5350 | 13500 |
| 40.40.30, 40.50.30, 40.60.30, 40.80.30 | 9940 | 5700 | 7350 | 13750 |
| 50.60.20 | 7940 | 6700 | 5350 | 12500 |
| 50.60.30 | 11940 | 6700 | 7350 | 14100 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
