От разовой проверки к цифровой записи результата
Промышленный контроль постепенно переходит от отдельных ручных операций к работе с цифровыми данными. Сегодня важно не только обнаружить несплошность, но и сохранить результат: исходное изображение или сигналы, координаты, измерения, отметки специалиста и итоговое заключение.
Ручной ультразвуковой контроль и рентгеновская плёнка продолжают применяться. Однако при большом объёме работ становятся особенно заметны ограничения традиционного подхода: результат сильнее зависит от действий оператора, его сложнее повторно проверить, сопоставить с предыдущими исследованиями и включить в единый цифровой архив.
Что меняется в цифровом процессе
| ПОЛУЧЕНИЕ ДАННЫХ | ЗАПИСЬ | АНАЛИЗ | ОТЧЁТ |

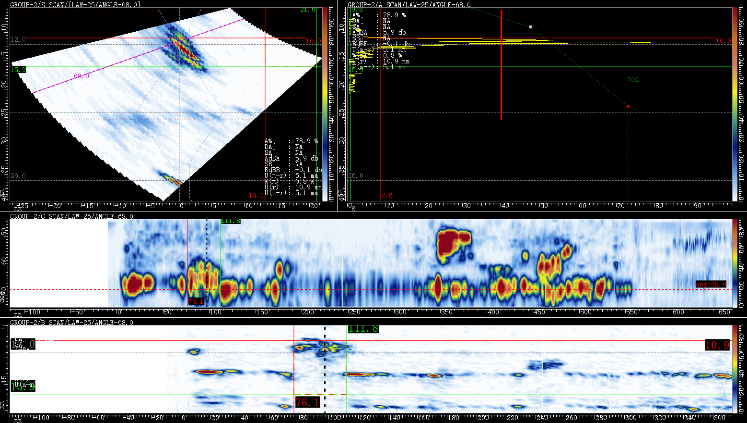

Запись результатов ультразвукового контроля сварного соединения
Современный ультразвуковой контроль
Система с координатной регистрацией сохраняет данные по всей проконтролированной зоне. Специалист может повторно открыть запись, проверить положение индикации, выполнить измерения и сопоставить результат с предыдущим контролем. Особенно важен правильный выбор схемы и углов ввода: плоские дефекты, включая трещины и несплавления, могут хорошо отражать ультразвук при благоприятной ориентации пучка.
Цифровая радиография
Цифровая радиография формирует изображение контролируемого участка, которое можно оперативно просмотреть, обработать предусмотренными средствами, измерить и сохранить вместе с результатами оценки. Такой формат упрощает передачу данных, повторное рассмотрение снимка и подготовку отчёта.

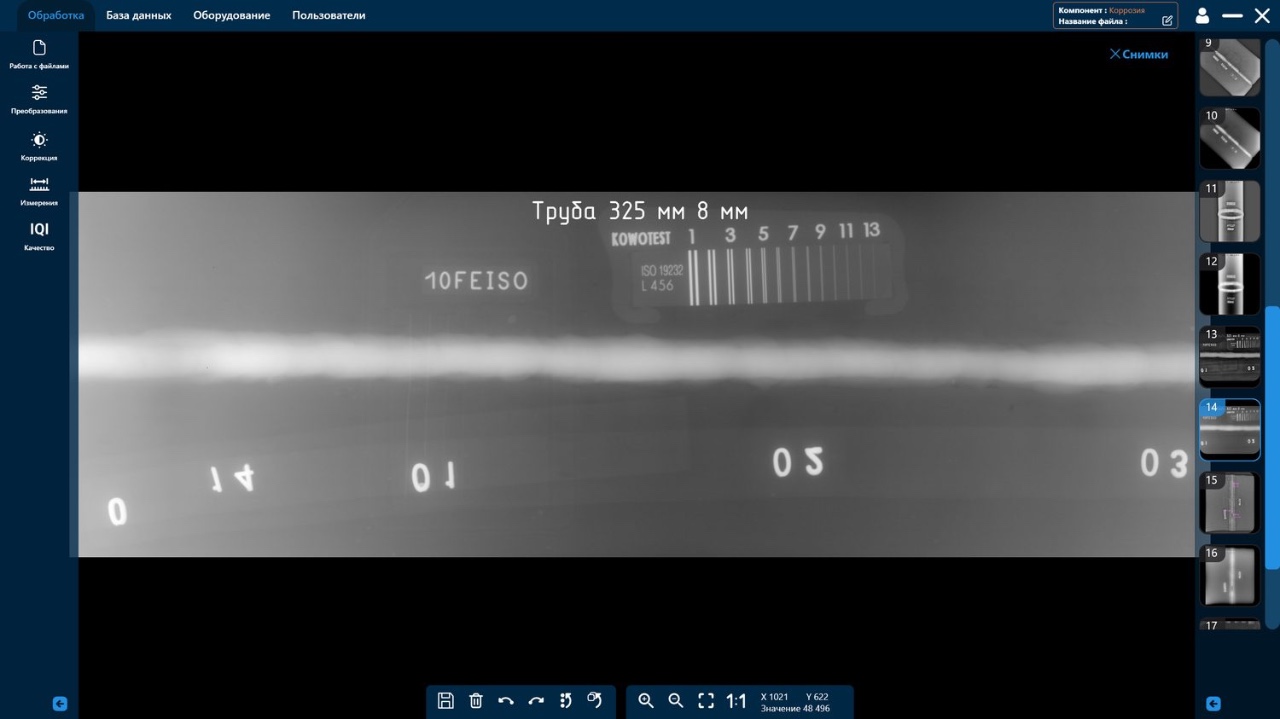

Исходное цифровое изображение сварного соединения трубы
Почему методы могут показывать дефекты по разному
Результат зависит от формы и ориентации несплошности. Поры и другие объёмные включения обычно создают заметное изменение плотности на радиографическом изображении. Узкое плоское несплавление при неблагоприятном направлении просвечивания может не сформировать достаточного контраста, но быть зарегистрировано ультразвуком при подходящем угле ввода.

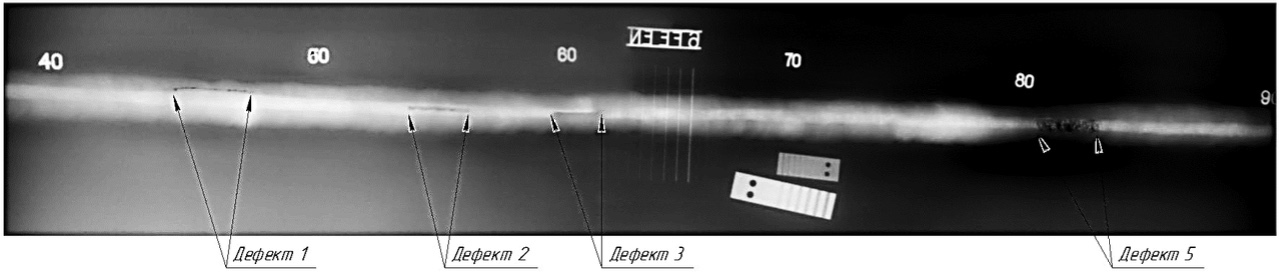

Радиографическое изображение образца: дефект № 4 не выявлен

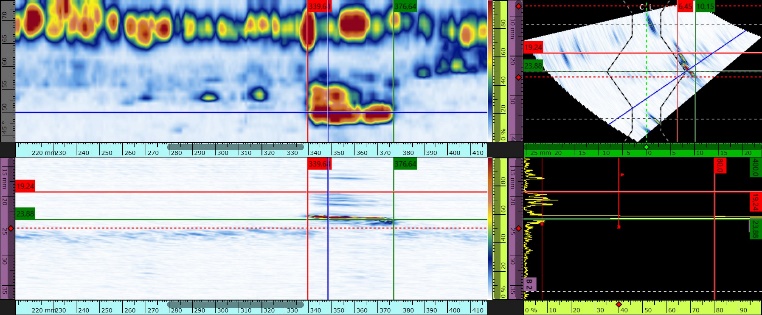

Результат PAUT: регистрация дефекта № 4
Главное не выбрать один метод а сохранить результат
Ультразвуковой и радиографический контроль дают разную информацию об объекте и могут дополнять друг друга. Переход к современным процессам означает, что результат контроля становится проверяемым и прослеживаемым: его можно сохранить, повторно проанализировать, сопоставить с другими данными и использовать при подготовке заключения.
