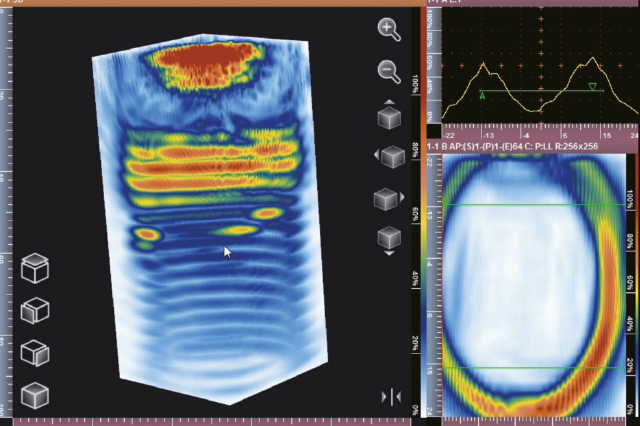

Ранние подходы к автоматизации анализа ультразвуковых данных основывались на алгоритмах обработки сигналов и изображений, а также на жёстко заданных правилах и пороговых критериях. Например, разработанное программное обеспечение (ПО) Olympus для автоматического обзора PAUT-сканов способно выделять подозрительные зоны, основываясь на превышении амплитуды сигнала над заданным уровнем. Тем не менее классические алгоритмы имеют ограничения, связанные с недостаточной гибкостью: заранее заданные критерии могут не учитывать всего многообразия дефектов. Дополнительно в программных комплексах применялись полуавтоматические инструменты разметки: оператор задавал границы индикации (выделение области), после чего система автоматически вычисляла численные параметры (амплитуду, координаты, условные размеры, протяжённость по уровню -6 дБ) и формировала таблицу дефектов [3].
Критерии оценки регламентированы нормативной документацией, а принятие решения по каждому дефекту и сварному соединению в целом, как правило, осуществляется оператором на основе «ручной» интерпретации данных. Основное ограничение такого класса решений — жёсткость правил: при изменении геометрии, уровня структурного шума, настроек, схем прозвучивания или качества акустического контакта устойчивость пороговой логики снижается, а часть пограничных случаев требует дополнительной интерпретации.
В настоящей работе приведены примеры применения методов машинного обучения, в том числе искусственного интеллекта, при обработке данных ультразвукового контроля с фазированными решётками, а также пример промышленной реализации, в которой автоматизированный анализ доведён до уровня протоколирования дефектов и оценки качества сварного соединения в соответствии с требованиями выбранных нормативно-технических документов.
Современный этап развития методов автоматизации НК связан с использованием искусственных нейронных сетей и методов глубокого обучения. Нейросети способны самостоятельно выявлять сложные закономерности в больших массивах данных и принимать решения на основе обобщённых признаков, что делает их привлекательными для задач дефектоскопии.
В последние годы появилось много работ, демонстрирующих эффективность глубоких нейросетей в этой области. Так, свёрточные нейронные сети (convolutional neural network, CNN) уже показали способность обнаруживать дефекты на ультразвуковых данных с точностью на уровне квалифицированного эксперта [1]. Автоматизация на базе нейросетей позволяет уменьшить влияние человеческого фактора и обрабатывать большие объёмы многоканальных данных значительно быстрее человека [2, 4]. Одним из специализированных типов CNN является архитектура U-Net, схема которой приведена на рис. 1.

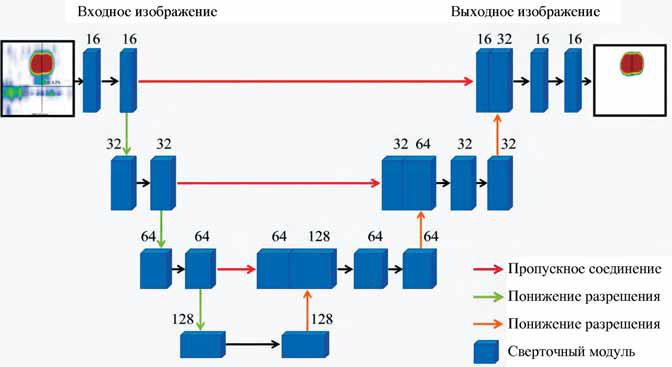

Рис. 1. Архитектура нейросети U-Net: сеть состоит из симметричной структуры кодера (слева) и декодера (справа), соединённых пропускными связями (красные стрелки), что позволяет точно локализовать признаки в изображении. Каждый блок (синий прямоугольник) представляет собой свёрточный модуль, количество фильтров указано над блоками. Зелёные стрелки обозначают понижение разрешения (Downsampling), оранжевые — повышение (Upsampling). Такая архитектура эффективно применяется для сегментации изображений, включая задачи распознавания дефектов на ультразвуковых сканах.
Обнаружение и классификация дефектов
Одной из первых целей применения технологий машинного обучения в ультразвуковом контроле стало обнаружение наличия дефекта и классификация его типа по данным, полученным с фазированных решёток. Традиционно оператор просматривает сканы B, C, D, TOP/END VIEW в поисках дефектов.
Простейшая постановка задачи — бинарная классификация: имеется дефект в данном участке данных или нет. Для её решения используются свёрточные нейронные сети, которые анализируют либо непосредственно А-сканы, либо другие виды сканов, сформированные на их основе. Например, в работе Siljama O. с соавторами [1] показано, что современная CNN может обнаруживать трещины в многоканальных PAUT-данных сварных швов, достигая чувствительности и специфичности, сопоставимых с интерпретацией данных высококвалифицированного специалиста.
Дальнейшее развитие получило решение задачи многоклассовой классификации, когда нейросеть не только выявляет наличие дефекта, но и определяет его тип, например: трещина, непровар, скопление пор и т. д. Для этого архитектуры CNN дополняются выходным слоем на несколько классов либо используются более сложные модели. Так, Pyle M. с соавторами [5] обучили глубокую сеть на базе свёрточной архитектуры распознавать тип трещин в сварных швах по данным PAUT. В исследовании Bai X. с соавторами [6] сравнивается эффективность классических байесовских подходов и методов машинного обучения при оценке характеристик рассеяния ультразвукового сигнала; результаты показали, что нейросеть способна надёжно идентифицировать и характеризовать дефекты. Эти работы демонстрируют, что глубинное обучение справляется не только с задачей обнаружения наличия дефекта, но и может извлекать информацию о его природе. Важно отметить, что после 2021 г. акцент смещается от простой фиксации наличия дефекта к автоматизированному выделению дефектной области на S-скане, оценке геометрических параметров и последующему принятию решения о допустимости по установленным критериям.
Поэтому всё чаще применяются модели сегментации, которые выделяют область дефекта на секторных изображениях и тем самым создают основу для последующего вычисления размеров и устойчивого отделения дефектов от ложных индикаций [7, 8]. Параллельно развивается направление многозадачных моделей, где в едином алгоритмическом контуре решаются сразу несколько задач: обнаружение, классификация, измерение и оценка качества. Обзорные публикации подчёркивают, что именно такие многоканальные и многозадачные архитектуры являются наиболее перспективными для промышленного внедрения, поскольку они позволяют приблизить автоматическую обработку данных к логике точной расшифровки и снизить разброс результатов при контроле больших объёмов данных [2, 4].
При этом ключевым ограничением большинства академических решений остаётся то, что они часто завершаются на уровне метрик распознавания, тогда как практическая задача включает ещё один, наиболее ответственный шаг — приведение результата к формату протоколирования: присвоение шифров дефектов, расчёт нормируемых параметров и формирование итогового заключения в соответствии с принятыми критериями. Именно этот переход от распознавания к формализованной оценке определяет прикладную ценность системы и её применимость в производственном контуре [9]. Промышленной реализацией такого подхода является нейросеть SIGNAL AI.
Нейросеть SIGNAL AI
Компания ООО «Новотекс Системс» разработала собственную многовходовую свёрточную нейросеть SIGNAL AI, предназначенную для автоматической интерпретации ультразвуковых данных по требованиям ПАО «Транснефть». В её основе лежат алгоритмы глубокого обучения, обеспечивающие исключение из анализа эхосигналов от геометрии, выявление, интерпретацию и присвоение шифра индикациям с последующей оценкой их соответствия требованиям выбранного нормативно-технического документа (рис. 2).

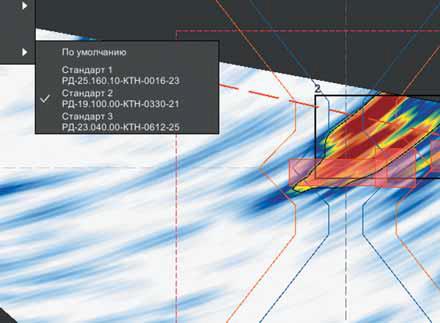

Рис. 2. Выбор алгоритмов оценки
На рис. 3 представлены результаты автоматической интерпретации дефектов сварного шва диаметром 219 мм согласно РД-25.160.10-КТН-0016–23 «Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов». Каждому дефекту присваивается шифр, рассчитываются условные протяжённости допустимых по амплитуде сигналов, и на основании совокупной оценки формируется заключение о годности сварного соединения.

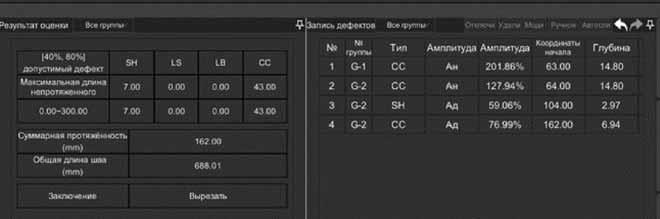

Рис. 3. Результат автоматической оценки
В режиме оценки по РД-19.100.00-КТН-0330‒21 «Техническое диагностирование резервуаров. Ультразвуковой контроль сварных соединений стенки резервуаров» нейросеть SIGNAL AI выполняет оценку всего спектра классификационных признаков, предусмотренных данным нормативно-техническим документом. Для каждого эхосигнала система сопоставляет амплитудные, пространственные и геометрические параметры с регламентированными критериями, включая оценку отношения амплитуды к структурному шуму и оценку отношения амплитуд на противоположных датчиках.
Автоматически рассчитываются суммарные протяжённости и эквивалентные площади дефектов на каждом оценочном участке, а также сравнивается суммарная площадь всех дефектов с поперечным сечением сварного шва (рис. 4).

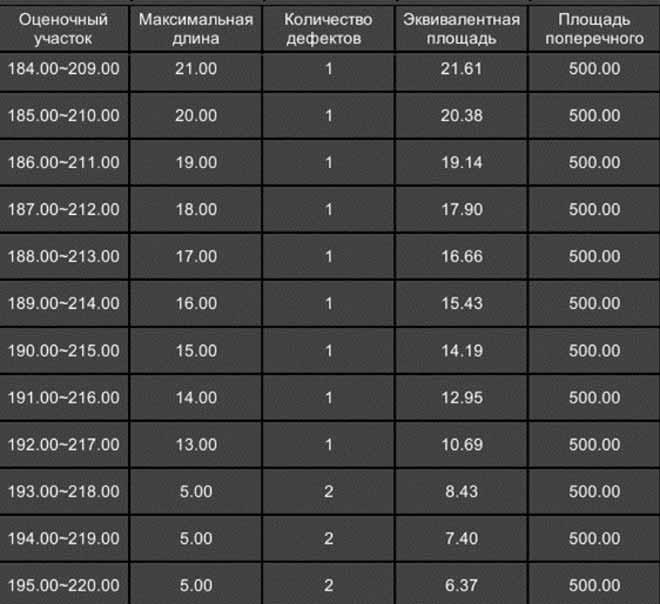

Рис. 4. Список оценочных участков
В ходе опытной эксплуатации продолжительностью шесть месяцев обработана выборка объёмом более 1500 ультразвуковых сканов, полученных при контроле сварных швов магистральных нефтепроводов и резервуаров. Результаты автоматизированной обработки сопоставлялись с данными ручной расшифровки.
По итогам сопоставления установлено, что точность присвоения шифров дефектов составила 97,8%. Среднее время автоматизированного анализа набора данных для одного контрольного участка протяжённостью 500 мм не превышает 2 с, тогда как ручная интерпретация занимает, как правило, 5–10 мин. в зависимости от количества дефектов. Тем самым обеспечивается существенное сокращение времени на этапе расшифровки и формирования протокола результатов контроля.
Отмечено, что при наличии отражений, обусловленных геометрическими особенностями контролируемого соединения, таких как обратный валик, разнотолщинные соединения и др., система сохраняет корректность выделения и классификации индикаций за счёт анализа совокупности амплитудных, пространственных и геометрических признаков.
Предусмотрен механизм обратной отрицательной связи: корректировки оператора, включая исключение ложных индикаций и уточнение параметров, используются для пополнения данных и последующей адаптации модели.
Применение нейросетей существенно расширяет возможности автоматизированного анализа данных УЗК с фазированными решётками. Уже продемонстрированы успешные обнаружение, классификация и сегментация дефектов на уровне, сравнимом с человеческим, при значительно большей скорости обработки данных. Дальнейшие исследования направлены на повышение надёжности и объяснимости этих методов. Можно ожидать, что по мере решения текущих проблем нейросетевые алгоритмы станут неотъемлемой частью средств неразрушающего контроля, повышая объективность и эффективность диагностики во многих отраслях — от энергетики до авиационно-космической промышленности.
