Плёнка для промышленной радиографии разной чувствительности от американской компании Carestream Health

Промышленная рентгеновская плёнка Carestream (Kodak) INDUSTREX производства американской компании Carestream Health включает в себя полный ряд плёнок для промышленной радиографии разной чувствительности, а также все необходимые химические реактивы (проявитель, фиксаж, отвердитель и т.д.) для ручной и машинной обработки. В высококачественных плёнках Carestream (Kodak) INDUSTREX реализована запатентованная эмульсионная технология Carestream T-GRAIN Emulsion: благодаря уникальным свойствам плоских зёрен галогенида серебра получаемое изображение имеет повышенную резкость и чёткость, а эмульсия обладает более высокой чувствительностью. Эмульсия, изготовленная с применением технологии T-GRAIN, позволяет упростить и ускорить обнаружение любых дефектов, в том числе и микротрещин, обеспечивая помимо высокого разрешения стабильный результат и хороший контраст изображения. При изготовлении плёнок Carestream (Kodak) INDUSTREX оптически прозрачное эмульсионное покрытие наносится с двух сторон слоями толщиной 0,18 мм на подложку ESTAR. Подложка ESTAR отличается хорошей стабильностью геометрических размеров, высокой прочностью и гибкостью и остаётся плоской во всех стадиях обработки.

Плёнка Carestream (Kodak) INDUSTREX отличается холодным тоном изображения, улучшающим восприятие, низкой зернистостью и хорошим соотношением сигнал/шум, чётким изображением высокого разрешения, средним или высоким контрастом в зависимости от типа плёнки, стойкостью к суровым климатическим условиям, отличной долговечностью и технологичностью. Для обработки плёнки кроме стандартного процесса с успехом применяются рекомендованные удлинённый или укороченный циклы обработки. Система подложка/эмульсия отличается высокой термостойкостью, прочностью и защищённостью от статических разрядов, что значительно упрощает обращение с плёнкой, особенно в полевых условиях. Таким образом, ассортимент плёнок Carestream (Kodak) INDUSTREX позволяет решать любые задачи радиографического контроля в промышленности.

Технические характеристики рентгеновских плёнок Carestream (Kodak) INDUSTREX

Характеристика	Значение
Характеристика	Carestream (Kodak) INDUSTREX DR50	Carestream (Kodak) INDUSTREX M100	Carestream (Kodak) INDUSTREX MX125	Carestream (Kodak) INDUSTREX T200	Carestream (Kodak) INDUSTREX AA400	Carestream (Kodak) INDUSTREX HS800
Описание: зернистость контрастность чувствительность	чрезвычайно низкая очень высокая низкая	чрезвычайно низкая очень высокая низкая	чрезвычайно низкая высокая низкая / средняя	очень низкая высокая средняя	низкая высокая высокая	средняя высокая высшая
Толщина, мм; в том числе: основа / подложка, мм эмульсия, мкм покрытие, мкм	0,22 0,18 25 10	0,22 0,18 25 10	0,22 0,18 25 10	0,22 0,18 25 10	0,22 0,18 25 10	0,22 0,18 25 10
Чувствительность, рентген^-1	1,5~2,0	2,7	4,0~5,0	6,0~7,0	10,0~12,0	18,0~20,0
Коэффициент контрастности G, средний	6,5	5,7	5,5	4,7	4,8	4,4
Коэффициент контрастности G при D=2	4,9	4,7	4,54	4,28	4,12	-
Коэффициент контрастности G при D=4	7,9	8,8	7,93	7,14	7,03	-
Фактор гранулярности, σD	0,015	0,018	0,020	0,025	0,030	-
Отношение сигнал/шум, G/σd	327	261	227	171	137	130
Качественная классификация по EN 584-1 / ISO 11699-1	С1	С2	C3	C4	C5	Специальные плёнки
Качественная классификация по ASTM E1815-96	Special	Class I	Class I	Class I	Class II	Class III
Качественная классификация по JIS K 7627	T1	T1	T2	T2	T3	T4

Соответствие рентгеновских плёнок классу чувствительности по EN 584-1 / ISO 11699-1

Производитель	Класс чувствительности по EN 584-1 / ISO 11699-1
Производитель	C1	C2	C3	C4	C5	C6	Специальные плёнки
Carestream (Kodak)	DR50	M100	MX125	T200	AA400	CX	HS800
AGFA	D2	D3	D4	D5	D7	D8	F8
FUJI	IX25	-	IX50	IX80	IX100	IX150	IX100HD
FOMA	R2	R3	R4	R5	R7	R8	RX-8
Тасма	-	-	РТ-4Т	РТ-К РТ-5Д	РТ-К Мод РТ-7Т	-	РТ-1 РТ-1В

Относительная экспозиция рентгеновских плёнок Carestream (Kodak) INDUSTREX

Условия экспонирования: рентген 200 кВ, медный фильтр 8 мм, слой половинного ослабления медь 3,5 мм, свинцовые экраны.

Плёнка Carestream (Kodak) INDUSTREX	Значение
DR50	7,2
M100	4,2
MX125	2,8
T200	1,7
AA400¹⁾	1,0
HS800	0,5
¹⁾ Плёнке АА400 при цикле 8 мин. при +26°С присвоено значение относительной экспозиции равное 1.

Относительная экспозиция рентгеновских плёнок Carestream (Kodak) INDUSTREX для различных уровней энергии

Плёнка Carestream (Kodak) INDUSTREX	ISO 120 кВ²⁾	EN 220 кВ³⁾	Иридий⁴⁾	Кобальт⁵⁾
DR50	9,0	7,2	9,0	9,0
M100	4,1	4,2	5,4	6,3
MX125	2,9	2,8	3,1	3,3
T200	1,6	1,7	1,9	1,9
AA400¹⁾	1,0	1,0	1,0	1,0
HS800	-	0,5	-	-
¹⁾ Плёнке АА400 при цикле 8 мин. при +26°С присвоено значение относительной экспозиции равное 1. ²⁾ В соответствии со стандартом ISO 7004. Без свинцовых экранов. ³⁾ В соответствии со стандартом ISO 7004. Свинцовые экраны EN 584-1. ⁴⁾ Медный фильтр 8 мм. Свинцовые экраны 100/200 мкм. ⁵⁾ Свинцовые экраны 100/200 мкм.

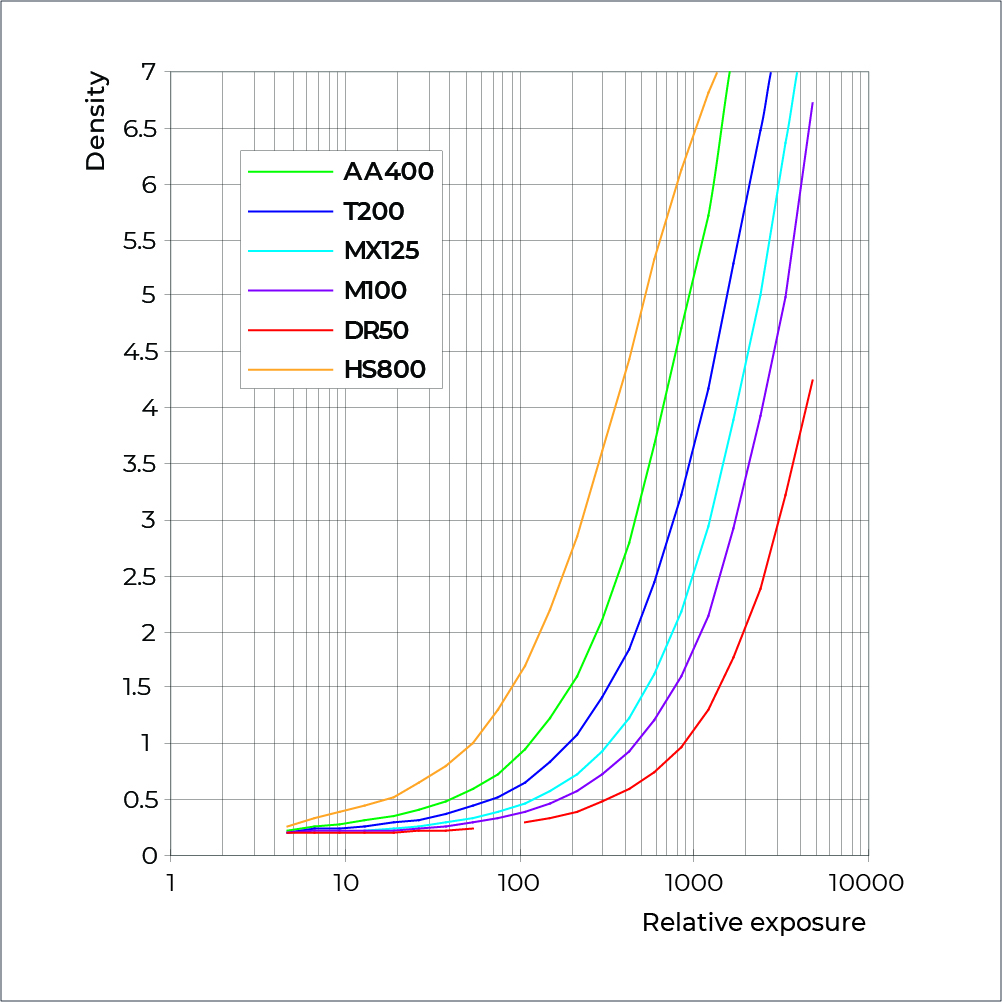

Сенситометрические характеристики плёнки Carestream (Kodak) INDUSTREX

Параметры обработки: химические реактивы INDUSTREX, рентген 200/220 кВ, автоматическая проявочная машина Kodak Industrex M43ic.

Цикл	DR50		M100		MX125		T200		AA400		HS800
Цикл	Основа + вуаль	Контраст	Основа + вуаль	Контраст	Основа + вуаль	Контраст	Основа + вуаль	Контраст	Основа + вуаль	Контраст	Основа + вуаль	Контраст
8 мин., 26°С	0,19	5,40	0,19	5,40	0,20	5,15	0,19	4,70	0,20	4,70	0,22	4,40
5 мин., 30°С	0,20	5,55	0,19	5,25	0,20	5,05	0,20	4,70	0,20	4,65	0,23	4,30
¹⁾ Определение контраста произведено между плотностями над вуалью 1,5 и 3,5.

Параметры обработки: химические реактивы INDUSTREX, продолжительность проявки – 8 минут при температуре +26°С, автоматическая проявочная машина Kodak Industrex M43ic.

Виды упаковок и форматы плёнки Carestream (Kodak) INDUSTREX

Плёнка Carestream (Kodak) INDUSTREX поставляется в листах и рулонах.

Листовая плёнка:

NIF (ХХХХ-1). В одной упаковки этого типа обычно содержится 100 листов плёнки без бумажных прокладок, предназначенной для зарядки в металлические или пластиковые кассеты либо в экспозиционные держатели со свинцовыми экранами или без них. Множество различных форматов.

INT (ХХХХ-5). В одной упаковки этого типа обычно содержится 100 (2×50) листов плёнки с бумажными прокладками, предназначенной для зарядки в металлические или пластиковые кассеты либо в экспозиционные держатели со свинцовыми экранами или без них. Множество различных форматов.

Pb Contactpack (ХХХХ-7). В одной упаковки этого типа обычно содержится 50 листов плёнки, каждый из которых находится в вакуумном свето- и влагонепроницаемом гибком конверте между двух свинцовых усиливающих экранов толщиной 27 мкм каждый. Множество различных форматов.

Ready-Pack II (ХХХХ-2). В одной упаковки этого типа обычно содержится 50 листов плёнки, каждый из которых находится в свето- и влагонепроницаемом гибком конверте без свинцовых экранов. Множество различных форматов.

Рулонная плёнка:

Ready-Pack (ХХХХ-381). Рулон, запаянный в защитную светонепроницаемую упаковку без свинцовых усиливающих экранов (плёнка помещена между двумя слоями чёрного полиэтилена, заключённого снаружи в жёлтую бумагу), который может быть экспонирован любой стороной пока находится в собственной упаковке. Плёнка расположена в раздаточной коробке и нарезается на куски требуемой длины непосредственно в фотолаборатории. Рулон имеет длину 90 метров и различную ширину.

Lead Pack (ХХХХ-382). Рулон, запаянный в защитную светонепроницаемую упаковку (светонепроницаемый рукав, состоящий из слоя полиэтилена и слоя бумаги) между свинцовыми усиливающими экранами толщиной 27 мкм каждый. Плёнка расположена в раздаточной коробке и нарезается на куски требуемой длины непосредственно в фотолаборатории. Рулон имеет длину 90 метров и различную ширину.

NIF (ХХХХ-359). Рулон, намотанный на картонный сердечник и запаянный в бумажно-полиэтиленовый пакет для защиты от влаги. Перед использованием плёнку необходимо зарядить в кассету в фотолаборатории. Рулон имеет длину 150 метров и ширину 60, 70, 90 или 100 мм. Рулон с шириной 70 мм также может иметь длину 305 м.

Обработка плёнки Carestream (Kodak) INDUSTREX

Для обработки плёнки рекомендуется использовать лабораторный светодиодный фонарь Kodak LED Safelight, излучающий красный свет с длиной волны 660 нм, или красный светофильтр типа Kodak Safelight Filter 1, 1A или 2. При использовании светофильтра в лабораторный фонарь устанавливается лампа мощностью 15 Вт. Плёнка не должна находиться на расстоянии менее 1,2 м от фонаря. Допускается использование других светофильтров, например, Kodak 8 and GBX-2, поглощающих излучение в диапазоне от 550 нм и короче. Плёнка Carestream (Kodak) INDUSTREX предназначена как для ручной, так и для автоматической обработки в широком диапазоне циклов с использованием химических реактивов INDUSTREX.

Обращение и хранение плёнки Carestream (Kodak) INDUSTREX

Во избежание повреждения плёнки как до, так и после обработки, с ней следует обращаться осторожно, стараясь не давить на неё и не подвергать её изгибу под острым углом. На высокочувствительных рентгеновских эмульсиях под воздействием механических факторов образуется скрытое изображение – так называемые ложные дефекты, которые станут видимыми после обработки плёнки. Давление на поверхность плёнки, например, вследствие её перегиба или прижима к ней посторонних частиц в кассете или на экране, может привести к появлению участков с пониженной оптической плотностью. Чтобы избежать образования подобных ложных дефектов, плёнку следует переносить отдельными листами, держа за противоположные углы. Плёнку также можно осторожно сложить пополам и прижимать между большим и средним пальцами, вставив указательный палец посредине для предотвращения соприкосновения поверхностей плёнки. Это легче делать, если длинную сторону плёнки держать параллельно полу. Следует помнить, что соблюдение химических и физических требований само по себе не гарантирует сохранность изображений на получаемых снимках. Необходимо обеспечить надлежащие условия хранения.

Неэкспонированную плёнку необходимо хранить при температуре от +10°С до +21°С и относительной влажности воздуха 30~50%. Необходимо обеспечить надлежащую защиту плёнки от рентгеновских и гамма-лучей и иного проникающего излучения. Экспонированную плёнку следует хранить в прохладном месте, надлежащим образом защищённом от проникающего излучения. После экспонирования плёнку необходимо как можно скорее проявить. Обработанную плёнку нужно хранить при температуре от +15°С до +27°С и относительной влажности воздуха 30~50%.
