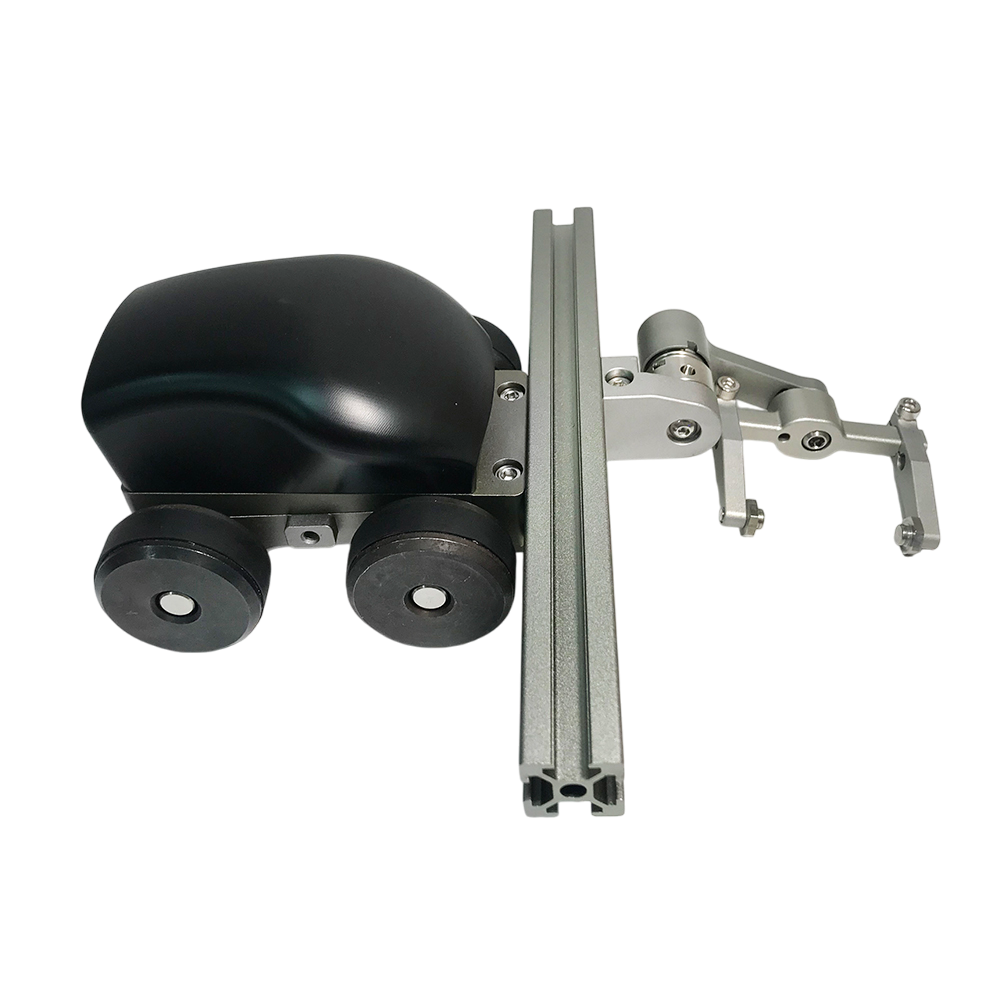

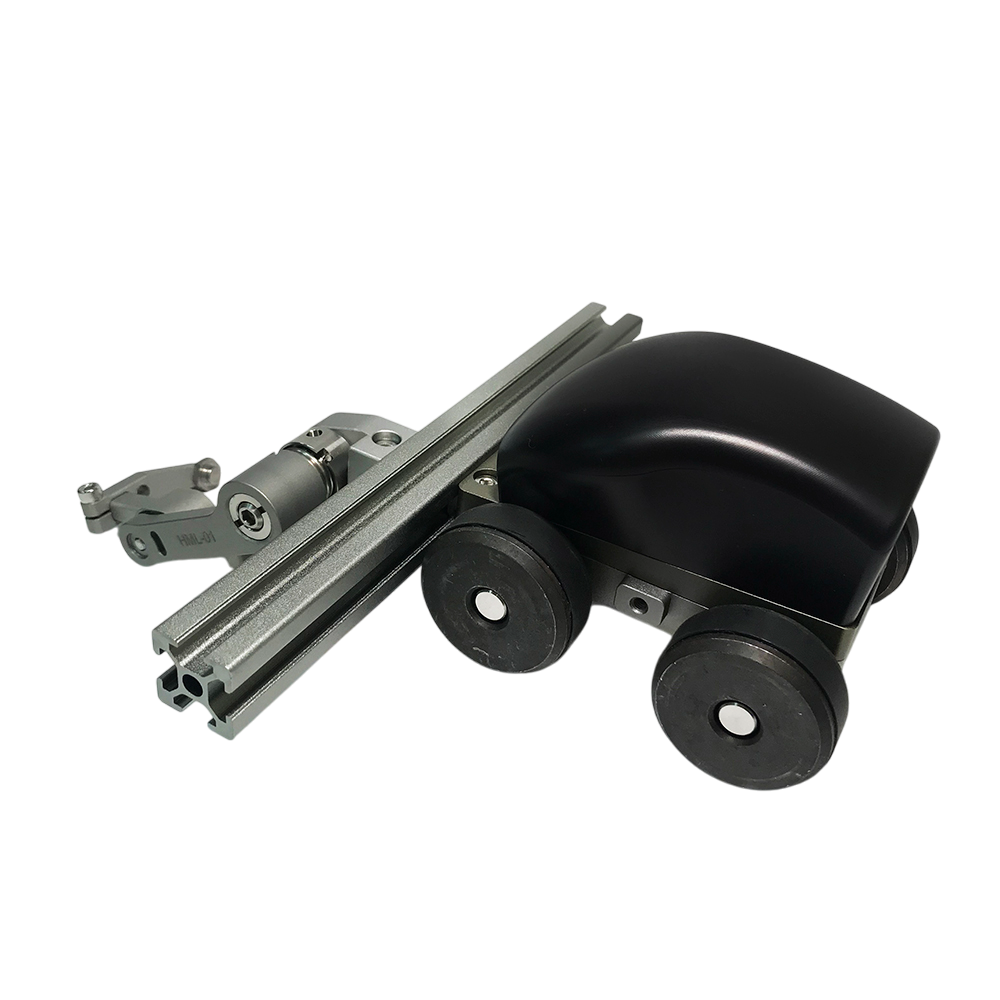

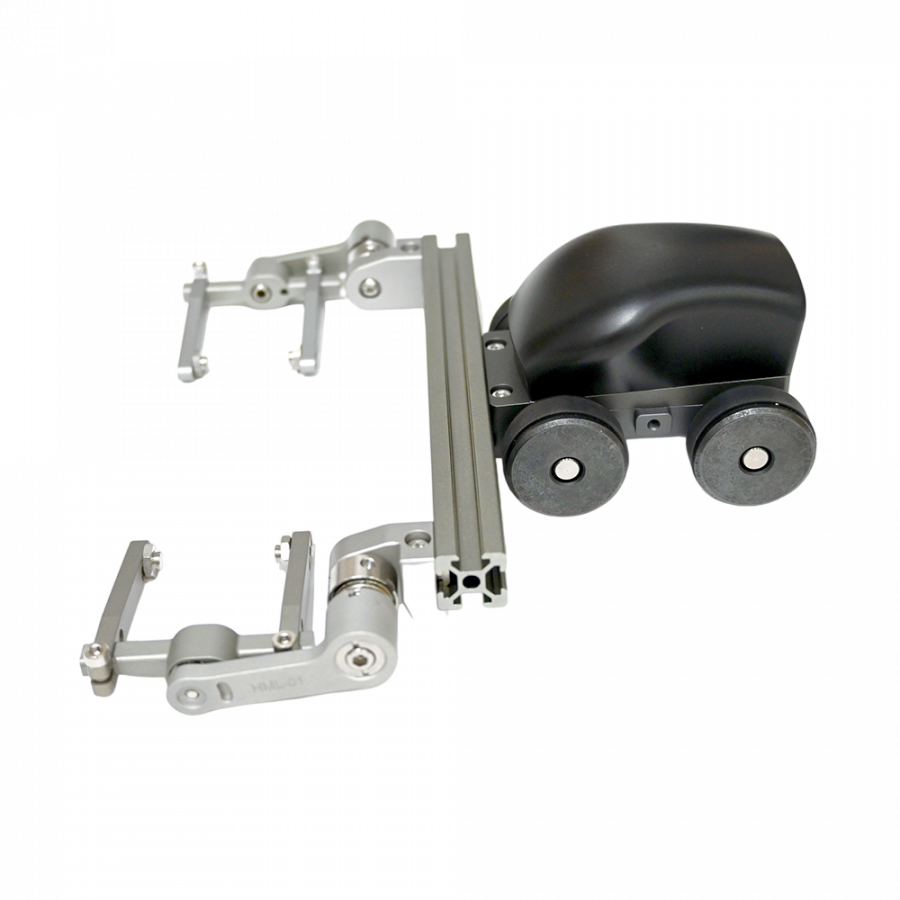

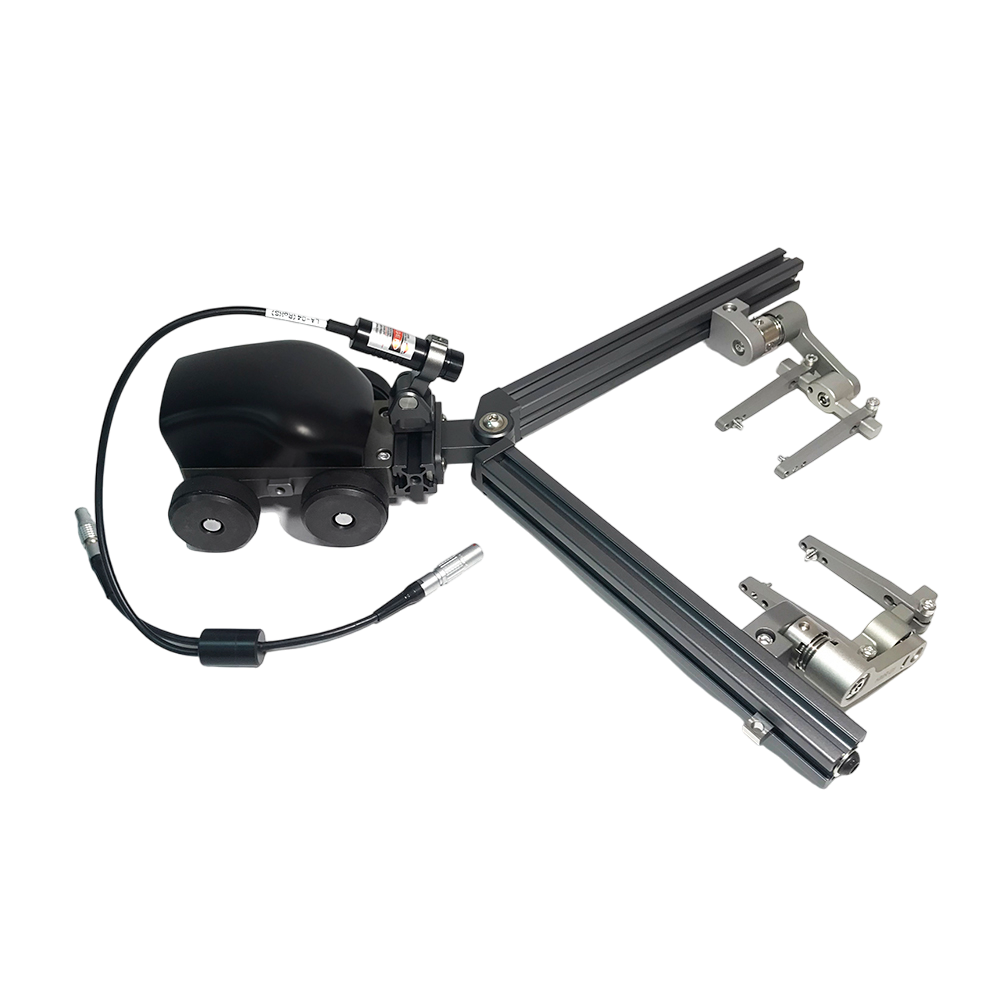

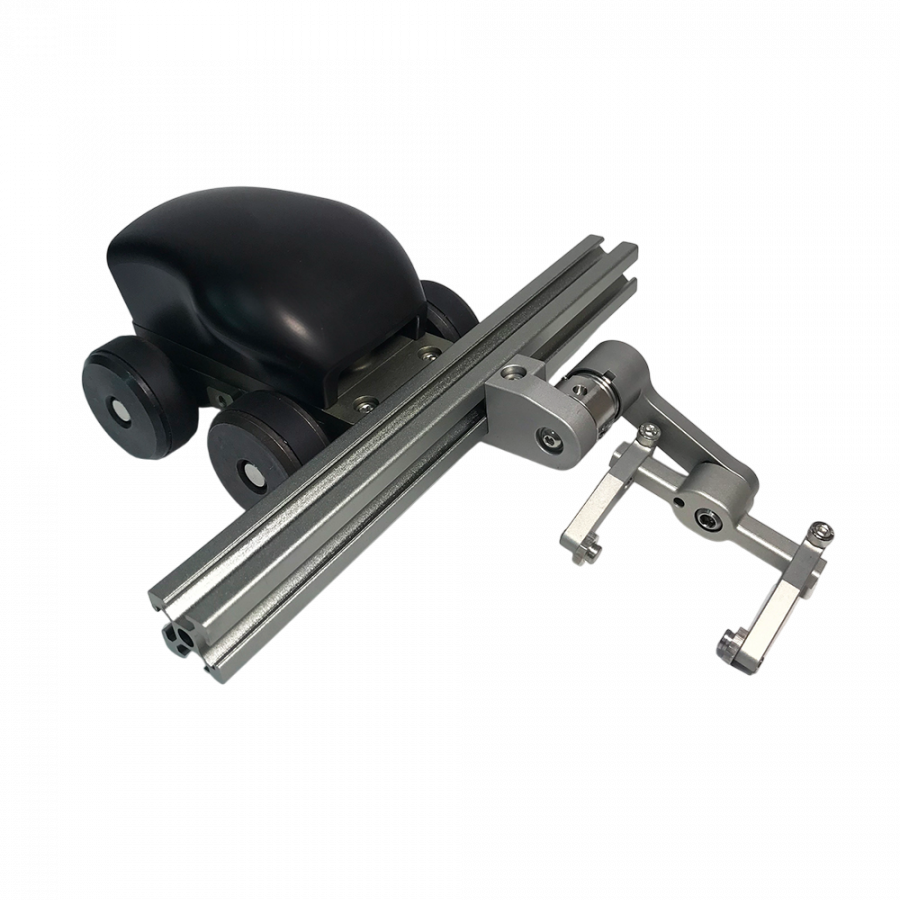

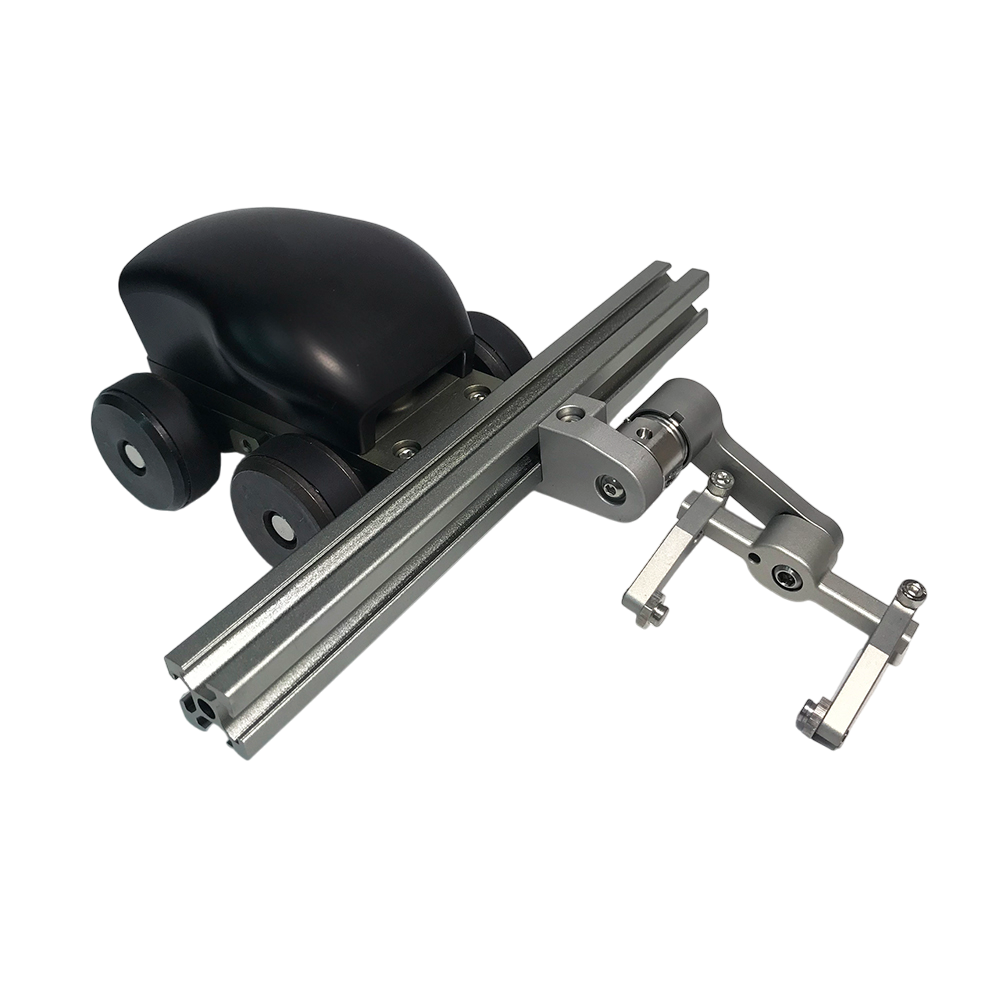

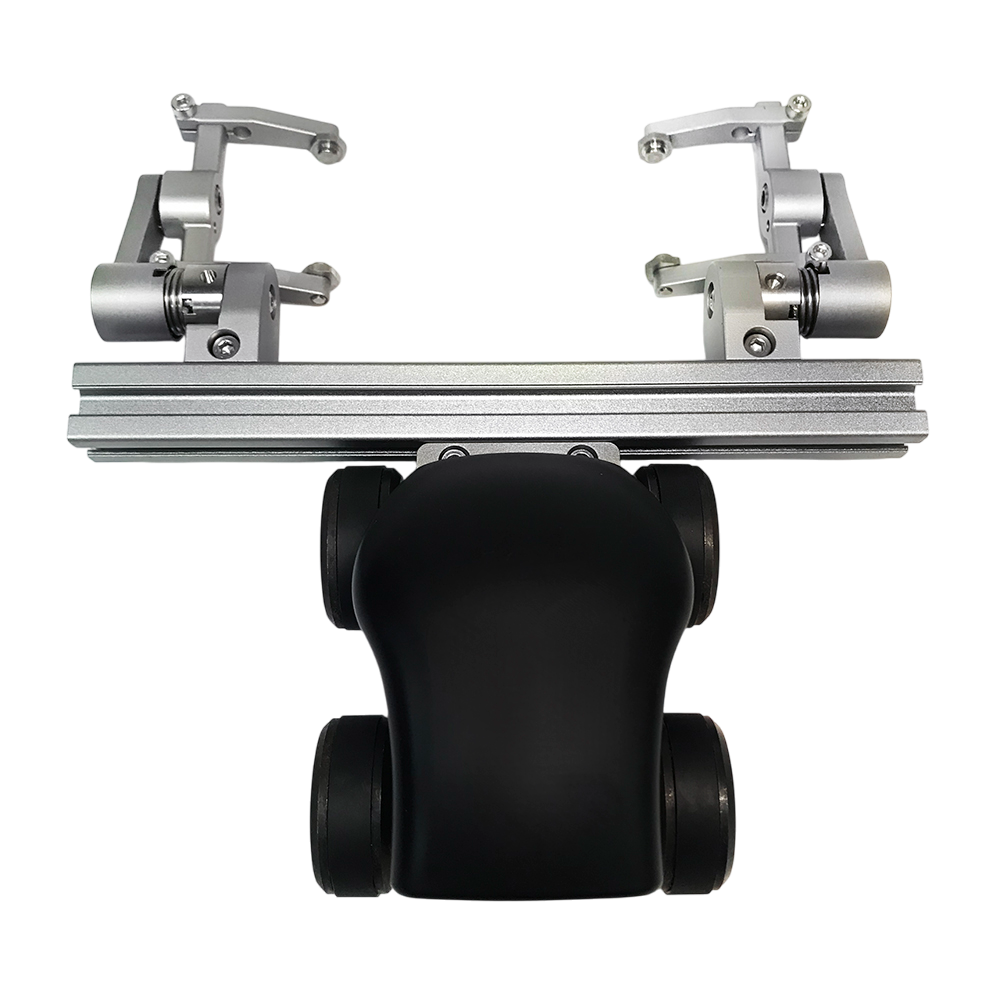

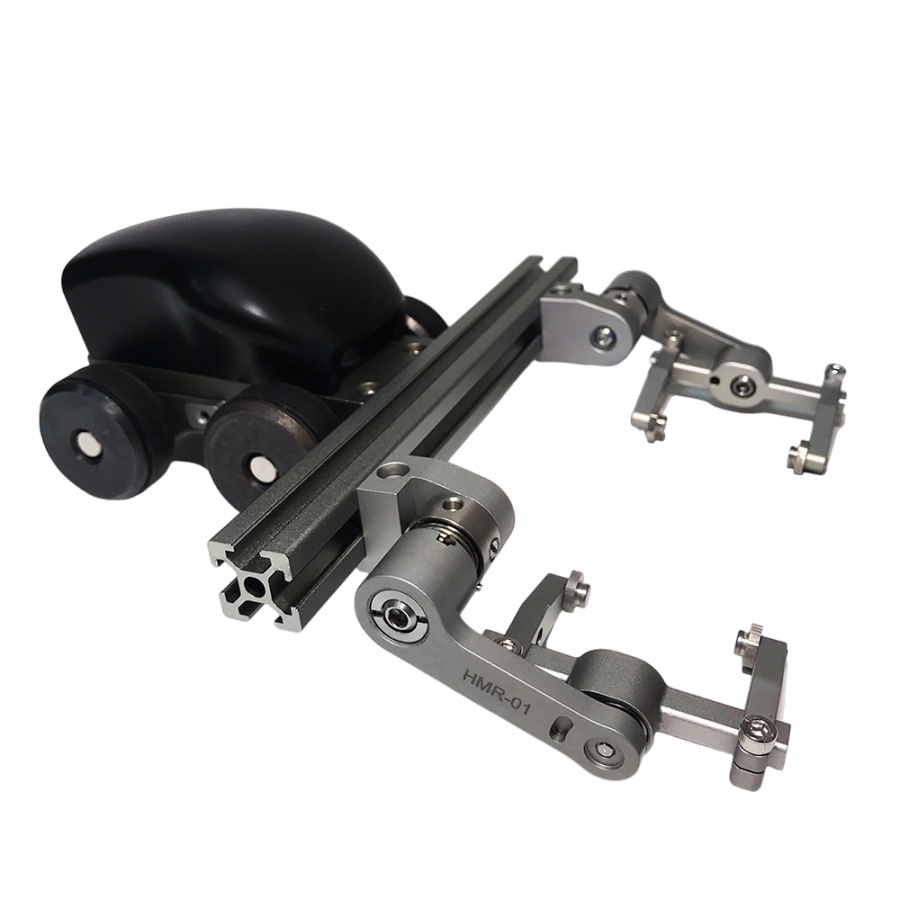

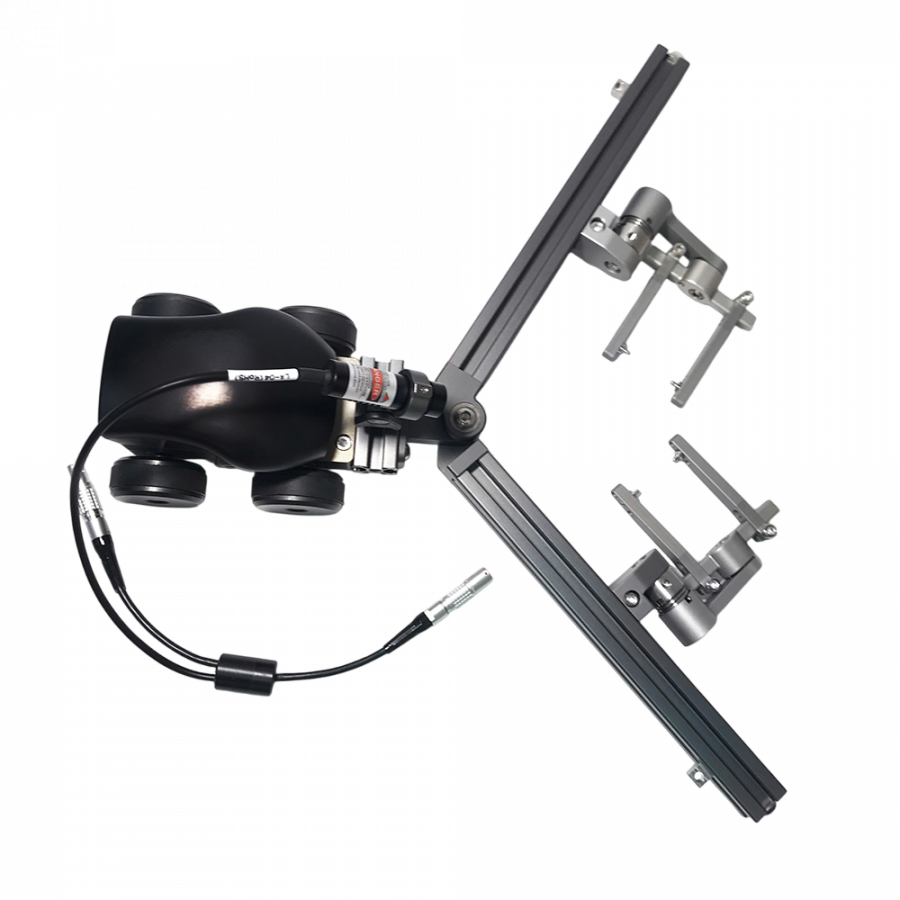

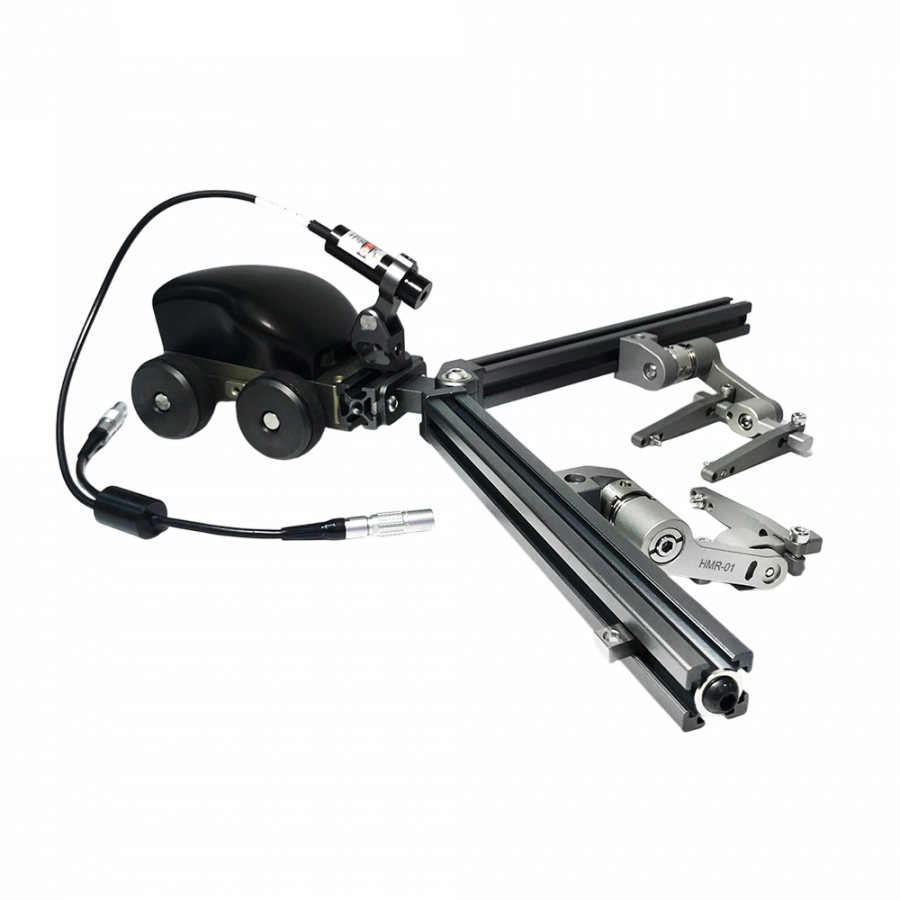

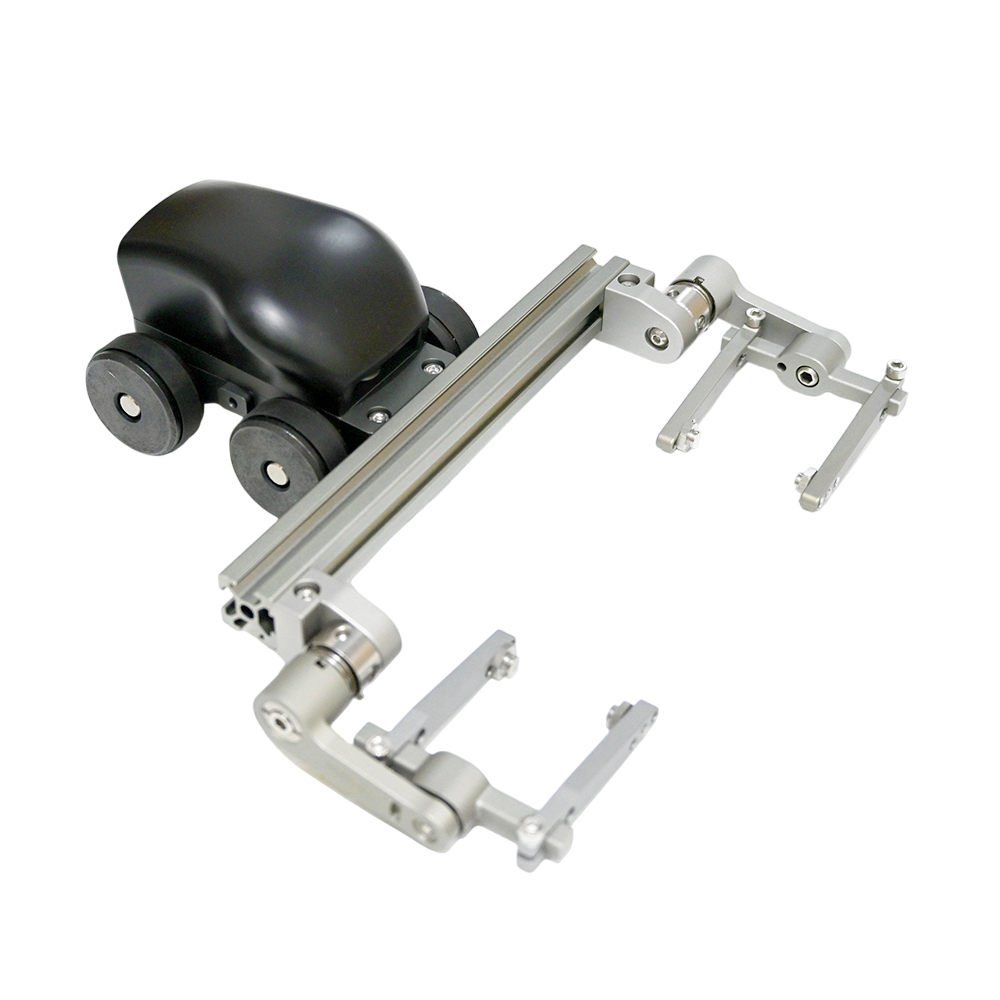

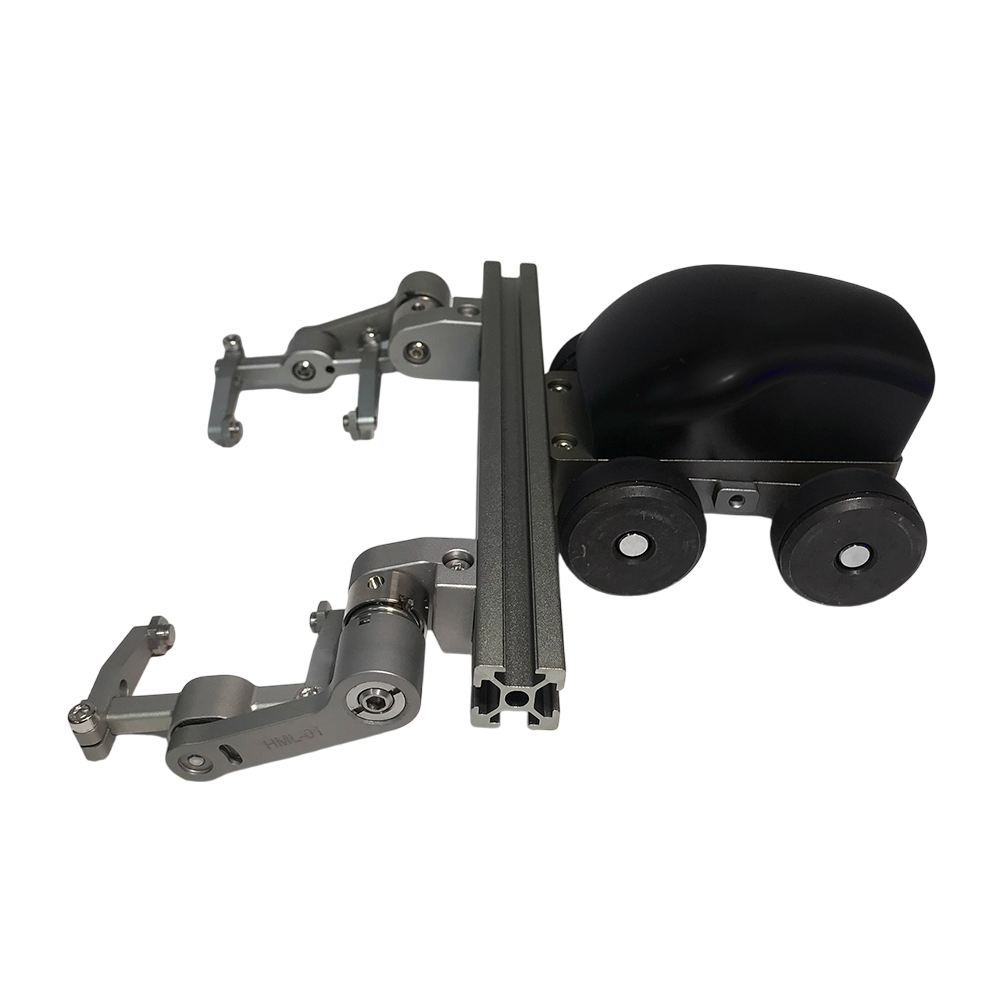

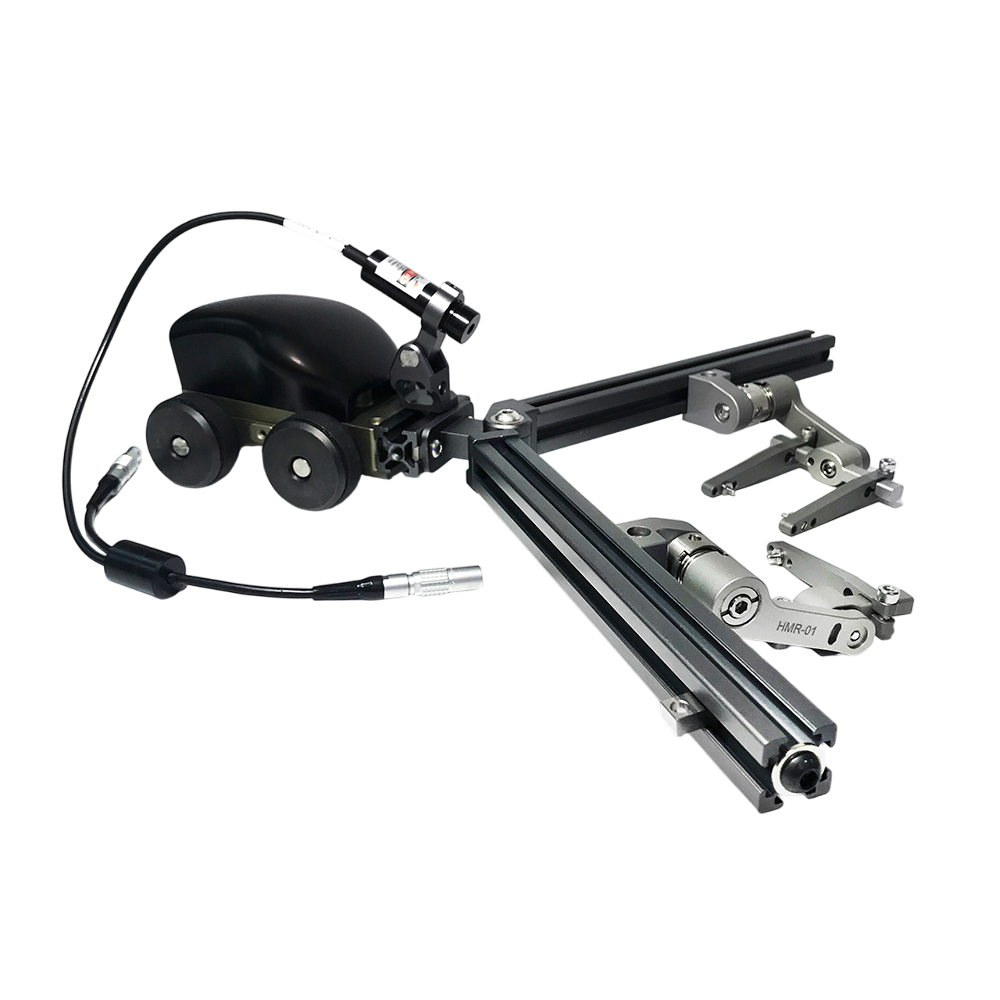

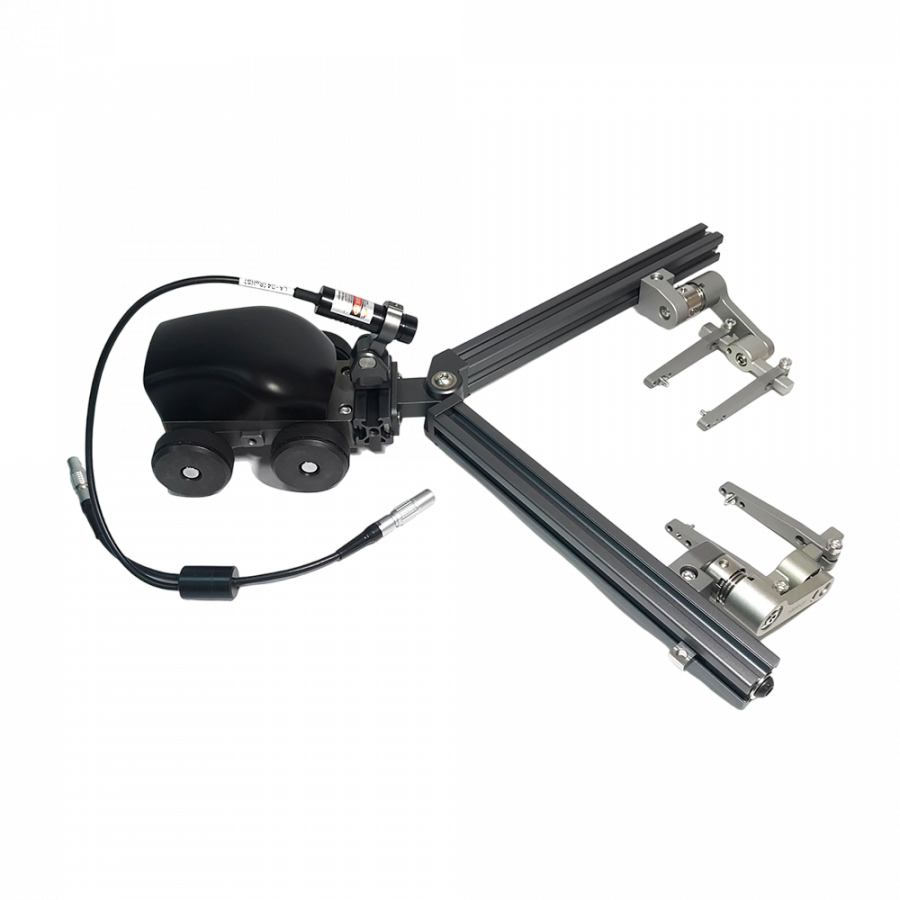

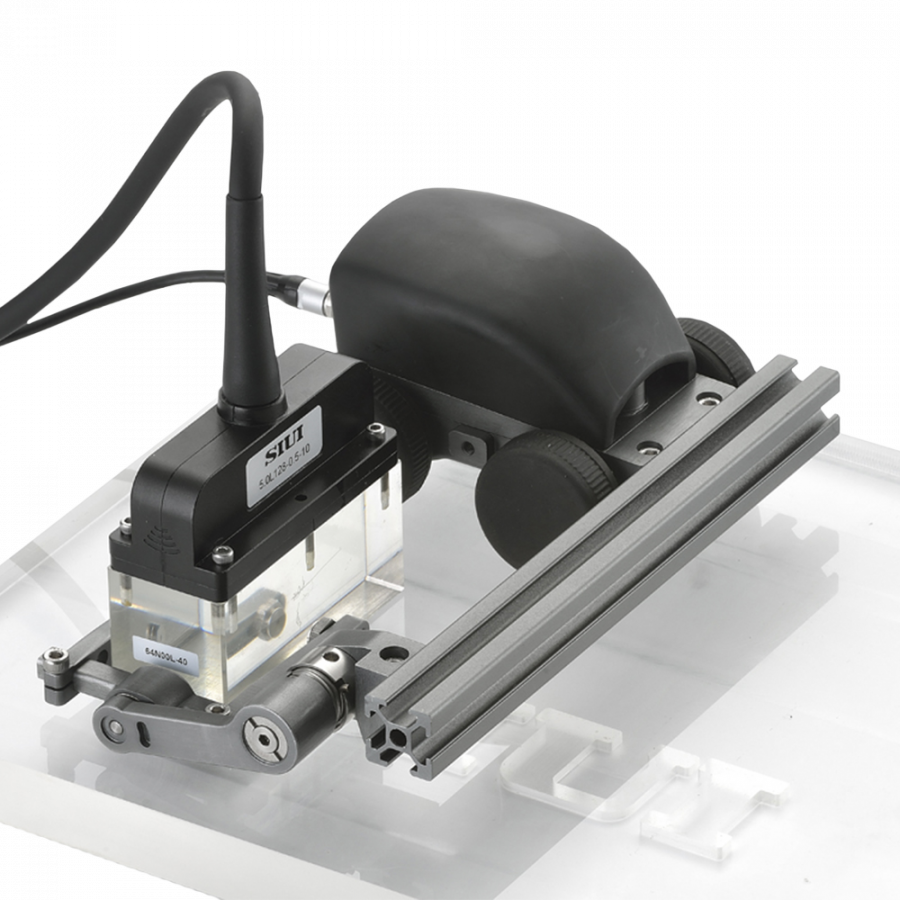

Ручной ультразвуковой сканер PTS‑P05

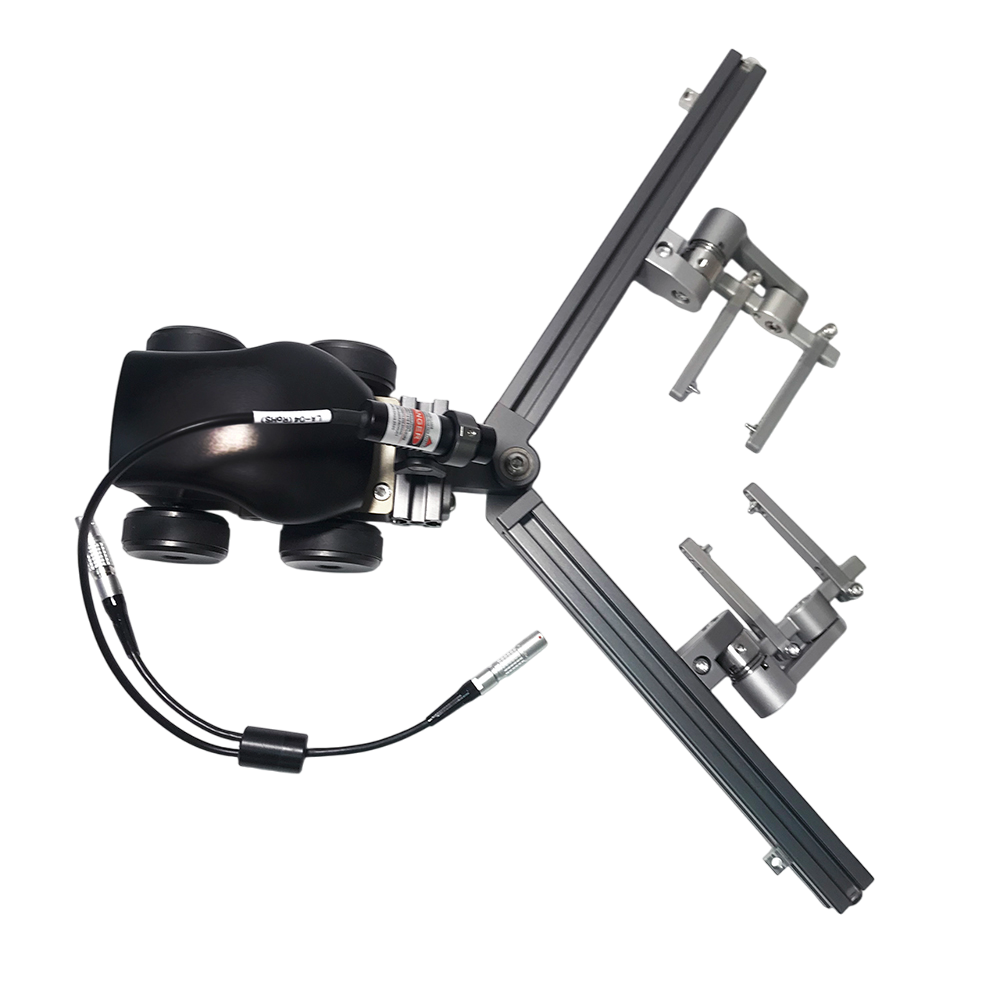

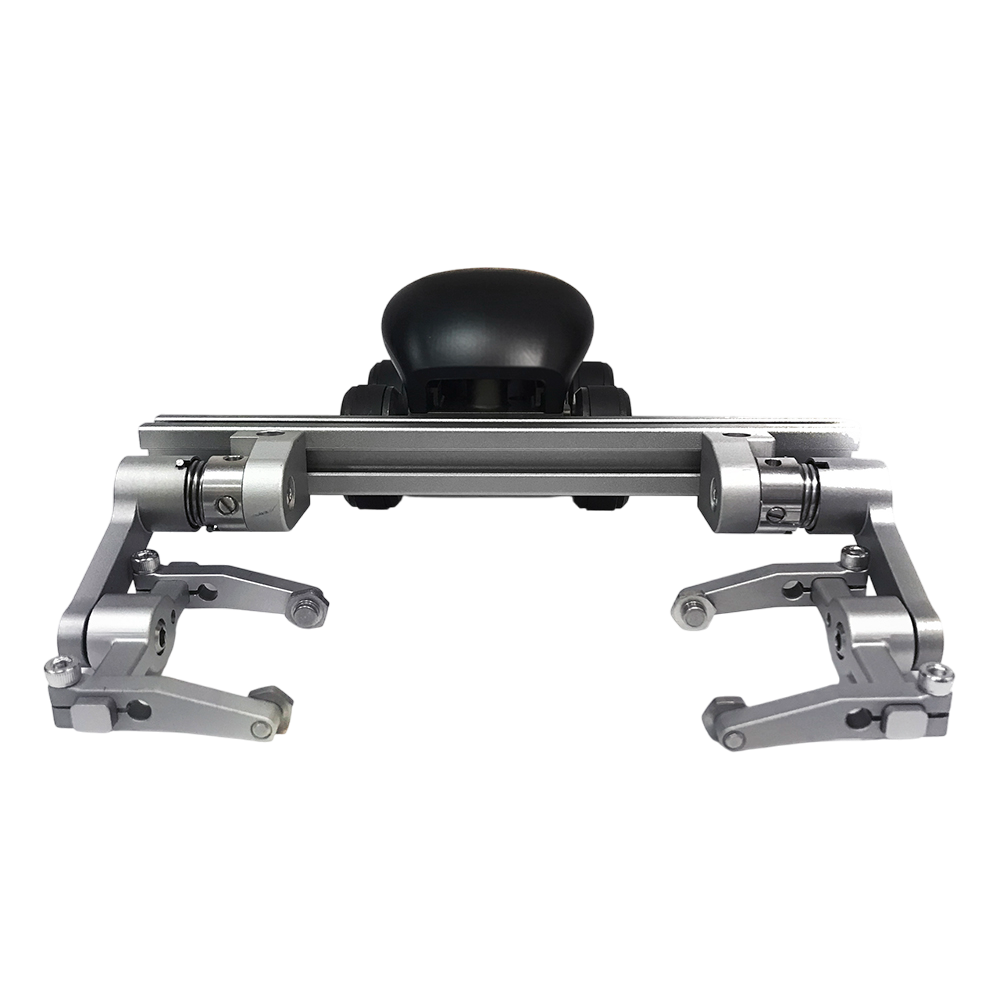

Ручной ультразвуковой сканер PTS‑P05 поддерживает технологию фазированных решёток и TOFD и предназначен для контроля плоских сварных соединений и сварных соединений труб с наружным диаметром 250 мм и более. В зависимости от требований и задач при контроле конструкция сканера может иметь различные конфигурации. С помощью специально разработанных держателей могут устанавливается один или два PA-преобразователя (с прямой или наклонной призмой) или пара TOFD-преобразователей. Сканер PTS-P05 совместим с ультразвуковыми дефектоскопами позволяющие реализовывать PA и TOFD-метод: Olympus, Sonatest, GE, M2M, TD, Sonotron и др.

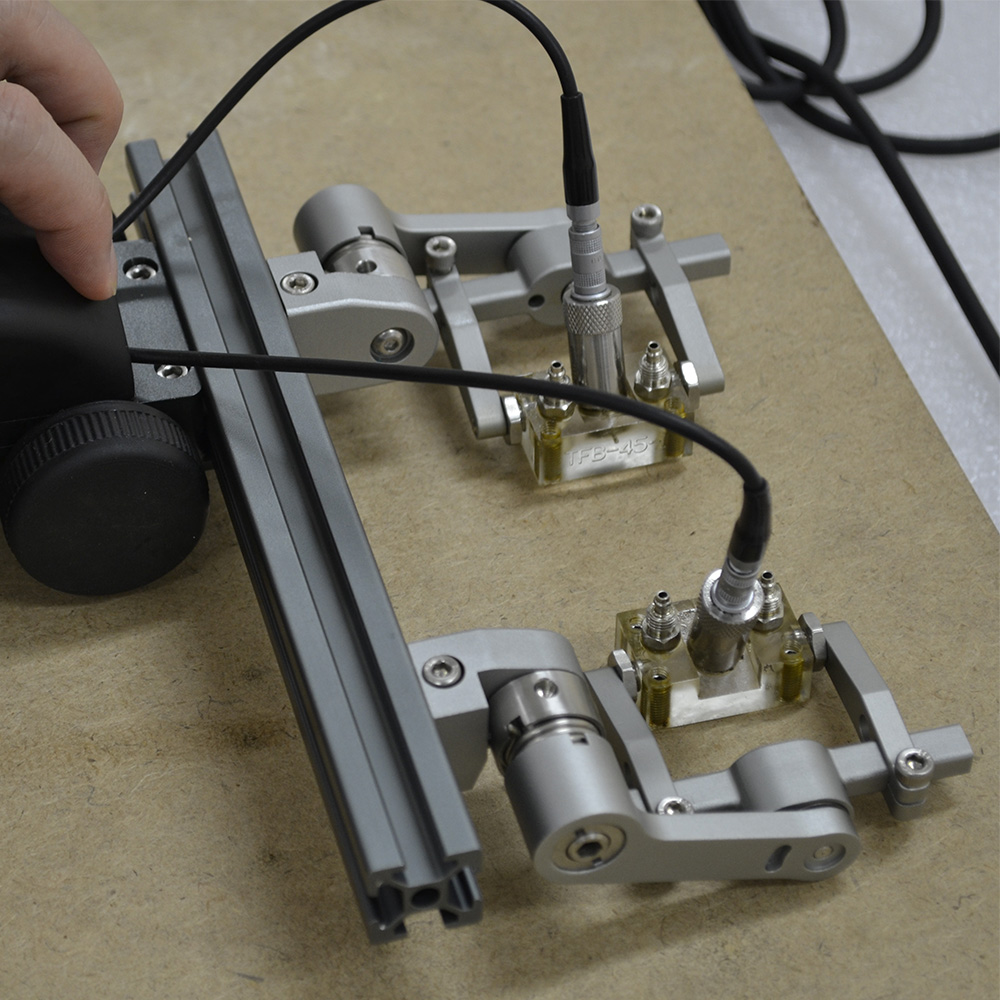

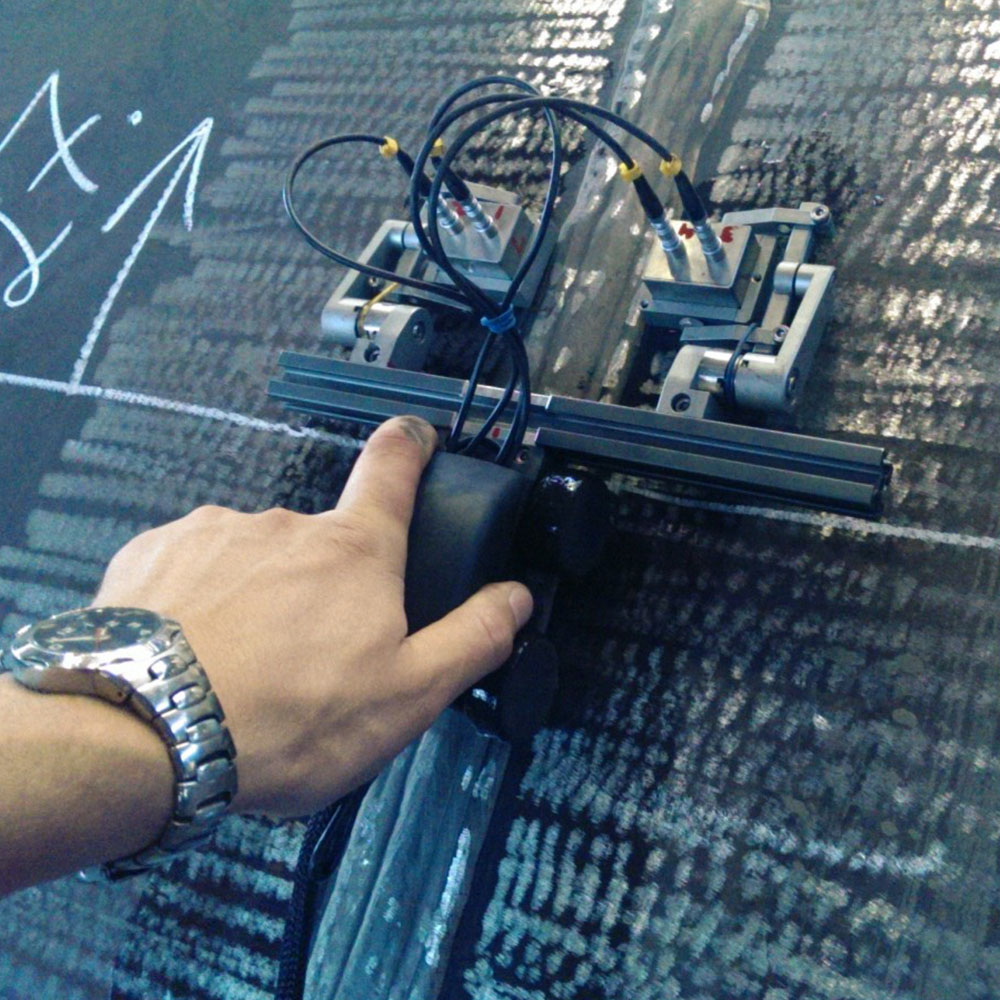

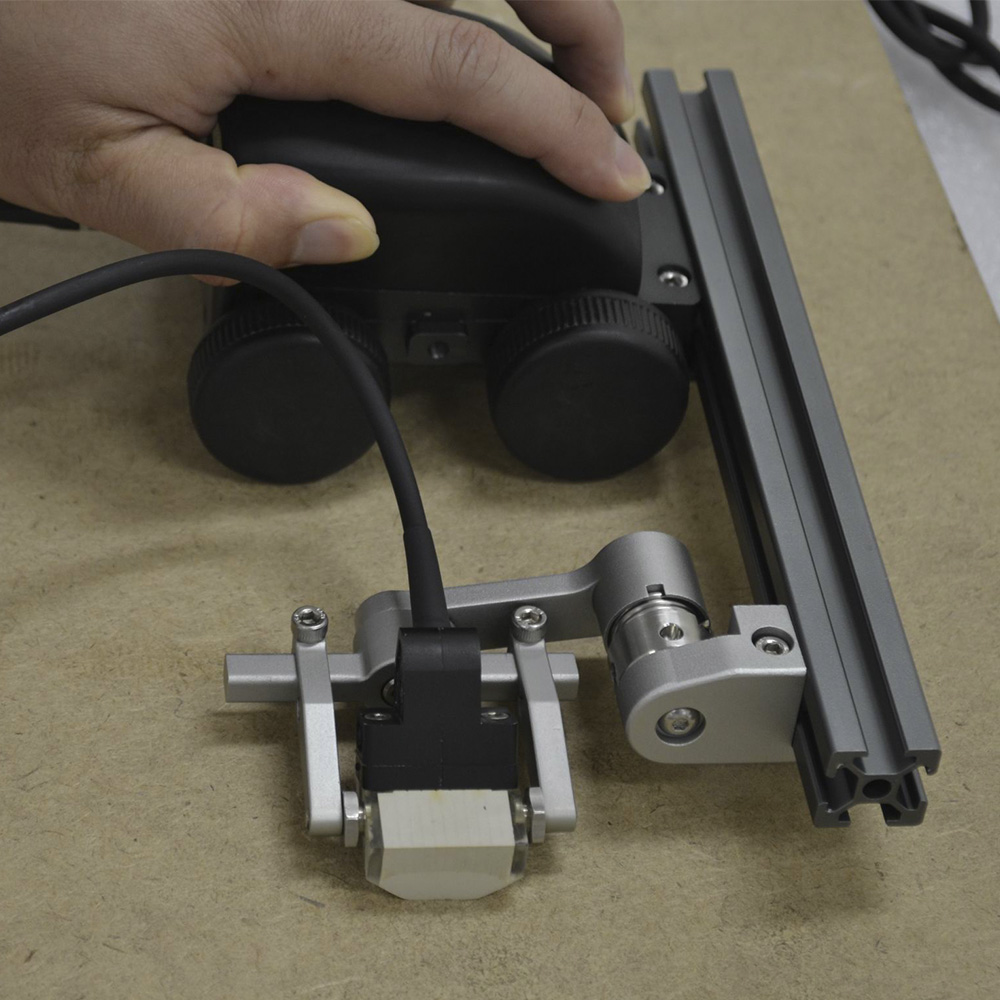

Простая и удобная конструкция сканера в виде «мышки» позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля. Для удобства перемещения по поверхности объектов контроля сканер PTS-P05 оснащен магнитными колесами со встроенным энкодером. Прижимной механизм позволяет создать хороший контакт датчика с объектом контроля, а крепёжная рейка – установить датчик на необходимом расстоянии от сварного соединения.

Сканеры PTS-P05 применяются в энергетической и нефтегазовой отрасли, транспортном машиностроении, военно-промышленном комплексе, строительстве, химической промышленности, где необходимо выявление и локализация дефектов сварных соединений для их оценки, устранения и обеспечения конструктивной целостности деталей, объектов и систем.

Особенности и преимущества

Предназначен для контроля плоских сварных соединений и сварных соединений труб с наружным диаметром от 250 мм.

Совместим с ультразвуковыми дефектоскопами различных производителей, позволяющих реализовывать технологию фазированных решёток и TOFD-метод.

Имеет несколько конфигураций для реализации PA и TOFD-метода.

Возможность смены конфигурации, исходя из требований контроля.

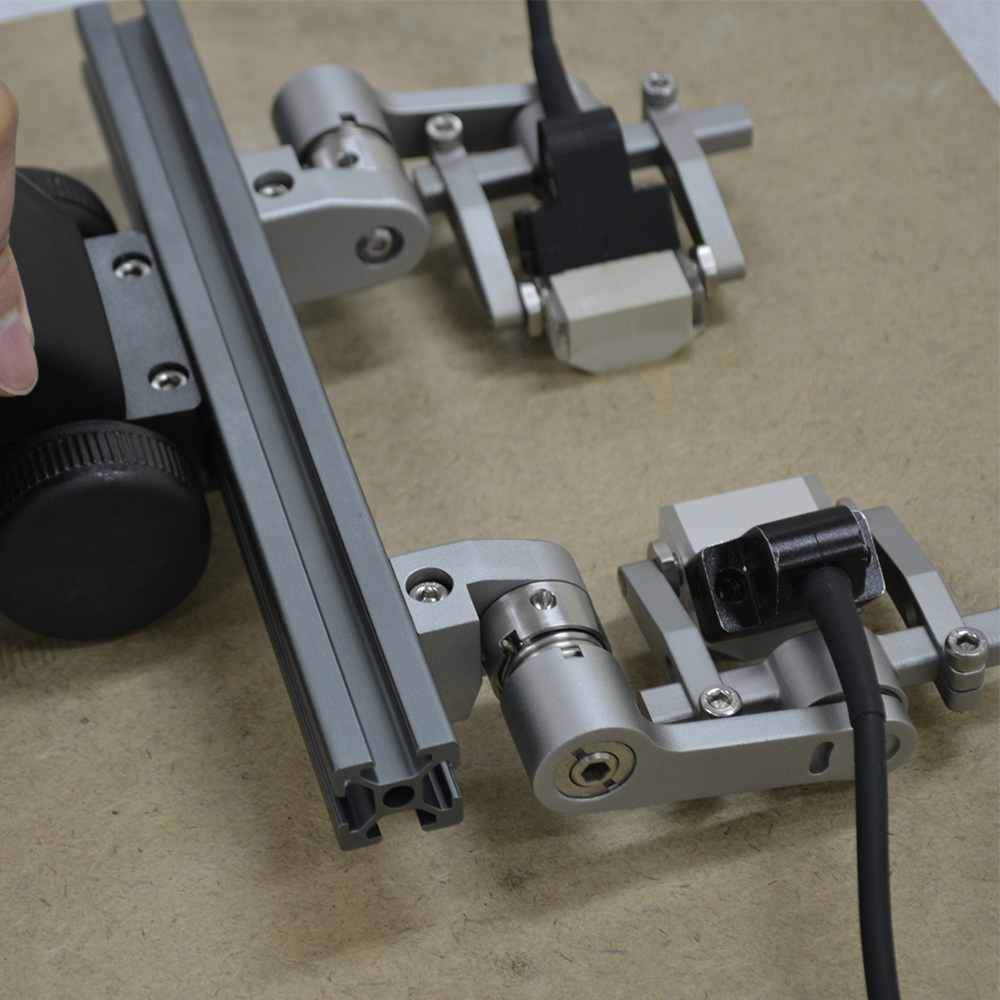

Крепление позволяет устанавливать преобразователи различных размеров.

Возможность корректировки положения держателя.

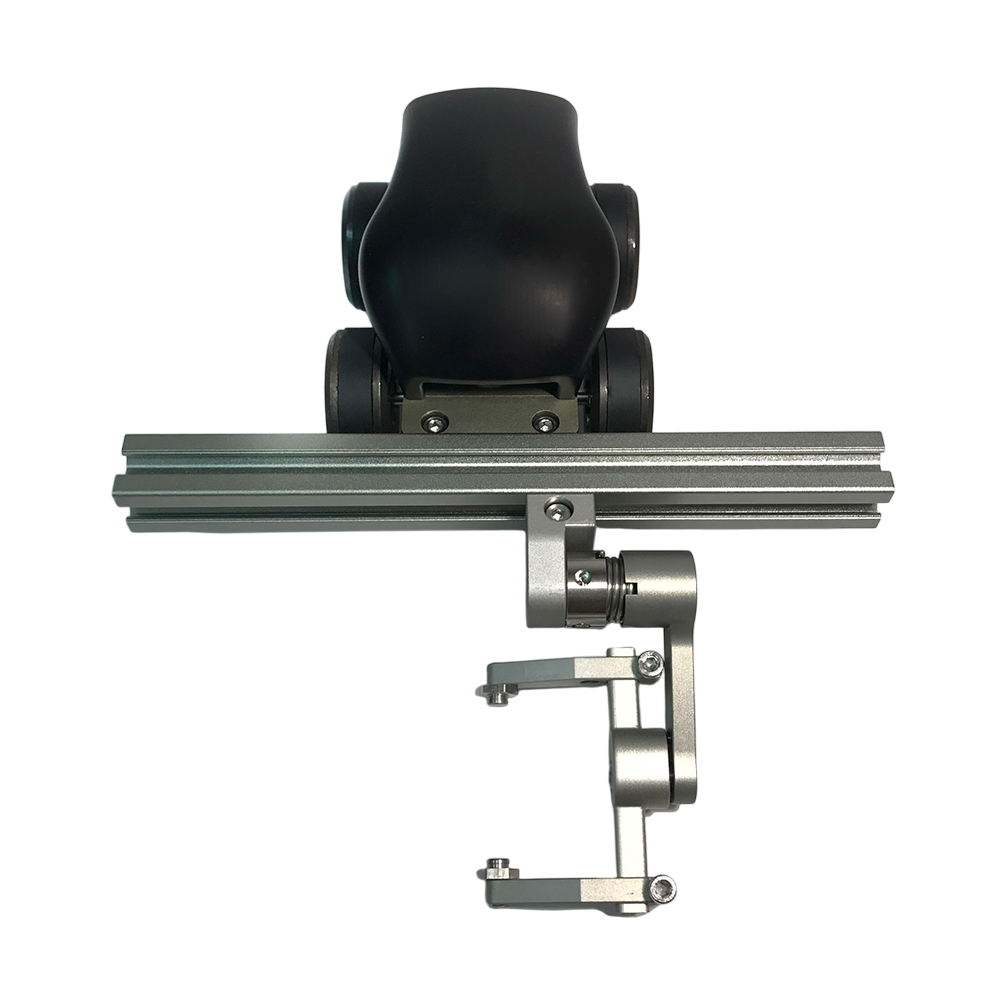

Крепление датчика устанавливается в различных положениях для обеспечения необходимого направления сканирования.

Высокая точность энкодера и пружинная стабилизация обеспечивают высокое качество сканирования и обнаружения дефектов.

Крепёжная рейка позволяет устанавливать преобразователи на необходимом расстоянии от сварного соединения.

Прижимной механизм позволяет создать хороший контакт преобразователя с объектом контроля.

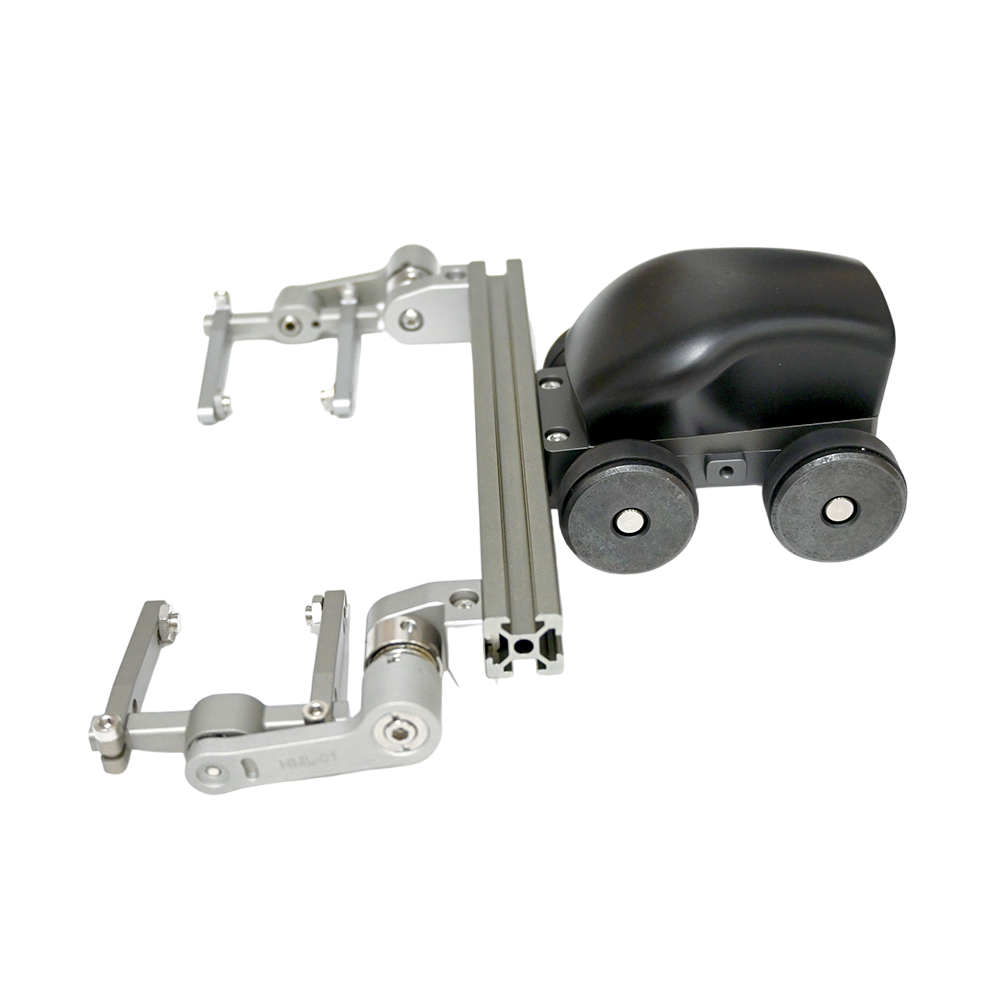

Магнитные колёса легко удерживают сканер на объекте контроля.

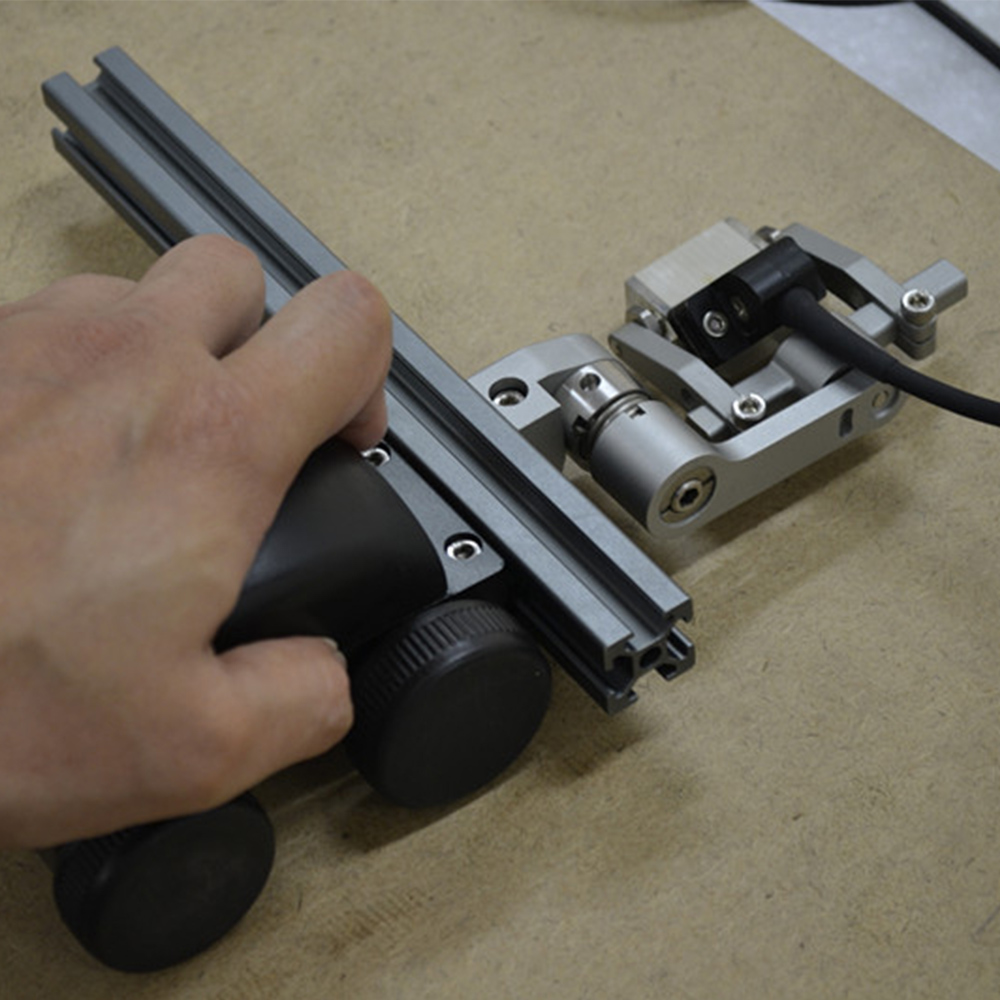

Эргономичный дизайн в виде «мышки» для удобного управления.

Компактные размеры позволяют работать на участках с ограниченным доступом.

Простой в использовании, лёгкий, портативный, надёжный с защитой от коррозии.

Комплектация

Стандартная комплектация:

Сканер PTS-P05 со встроенным энкодером

Кабель энкодера

Левое крепление преобразователя HML- 01

Длинное крепление преобразователя AB-02

Крепёжная рейка 200 мм

Комплект удерживающих винтов

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

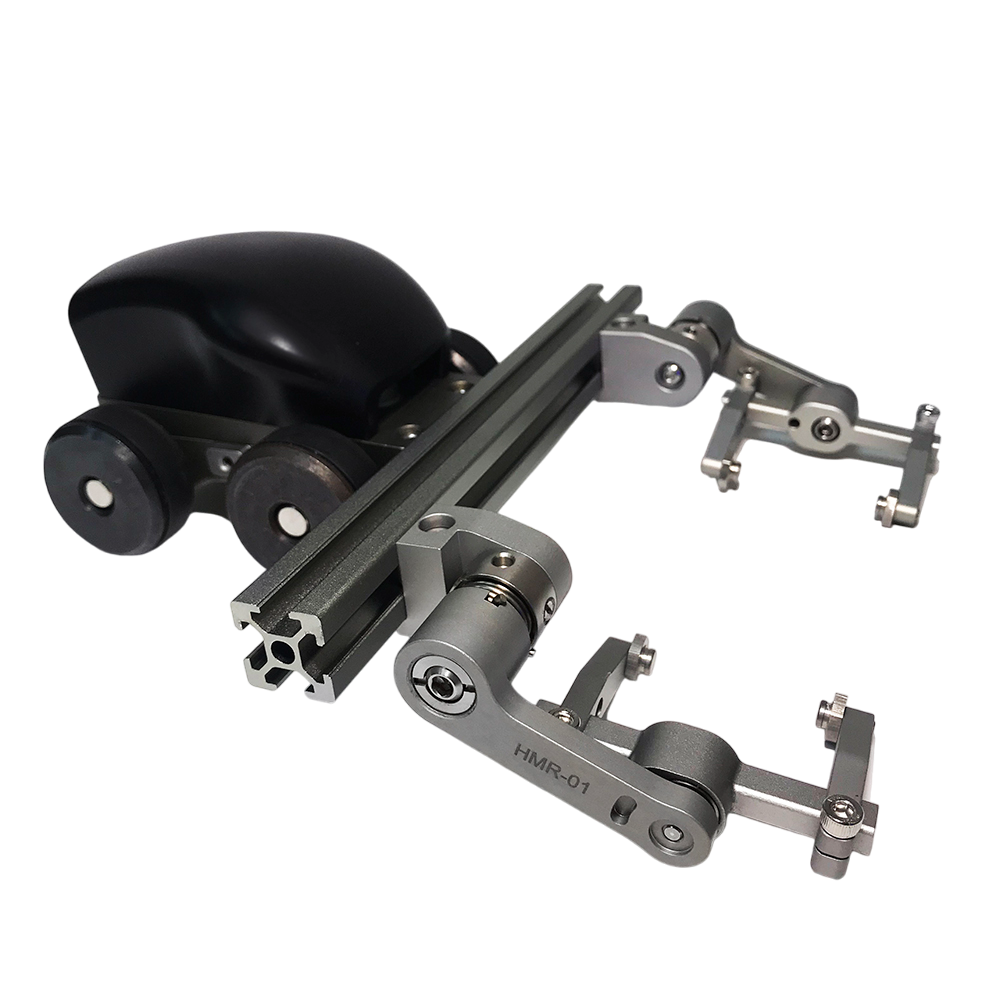

Правое крепление преобразователя HMR- 01

Короткое крепление преобразователя AB-01

Крепежная рейка 250 мм

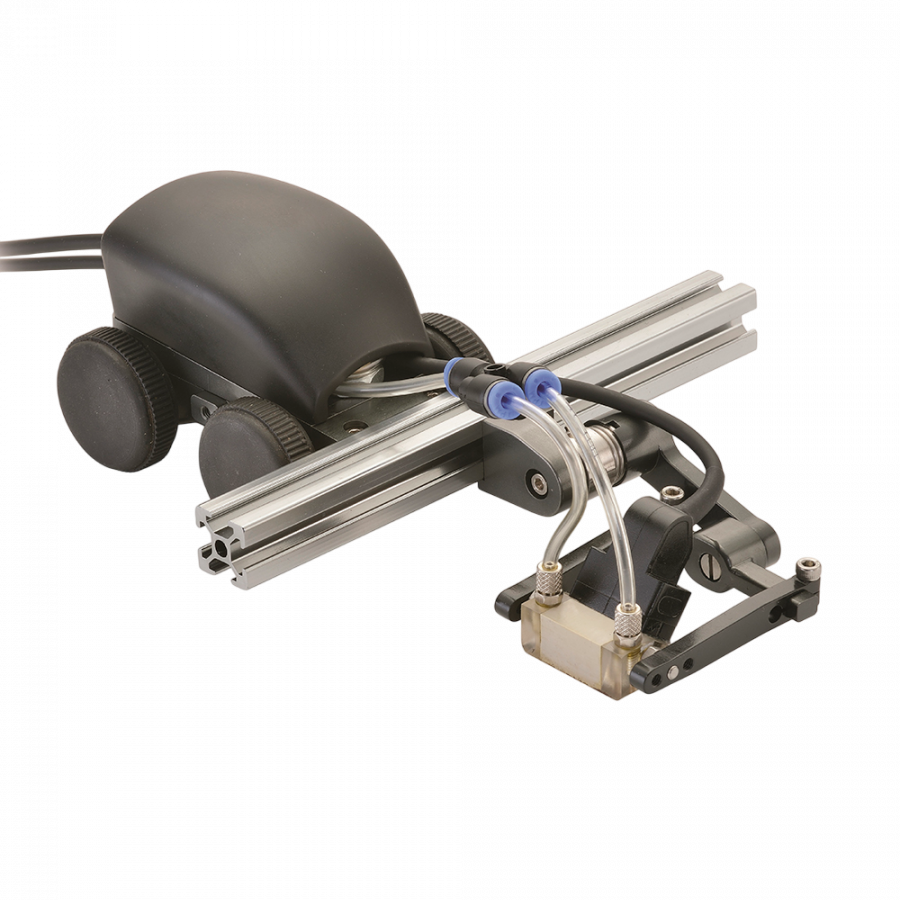

Автоматическая подача жидкости IA-01

Ручная подача контактной жидкости IH-01.

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
