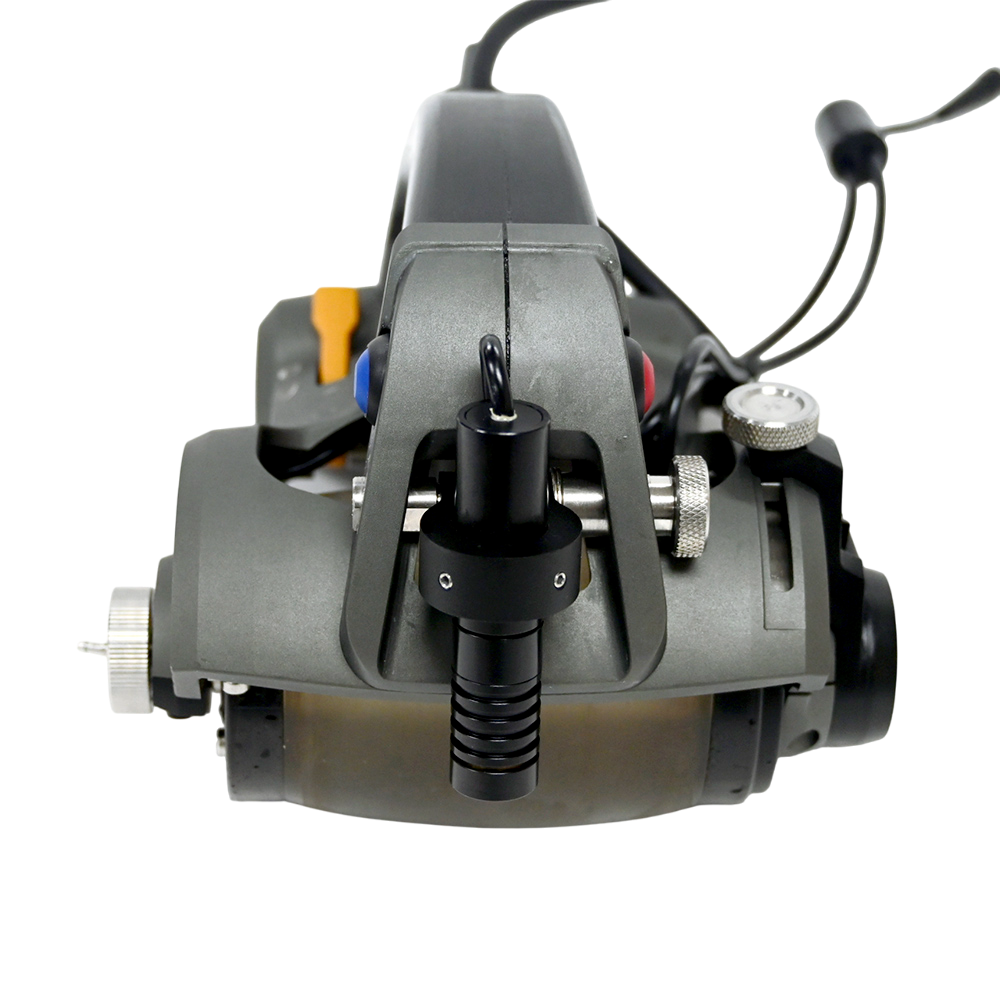

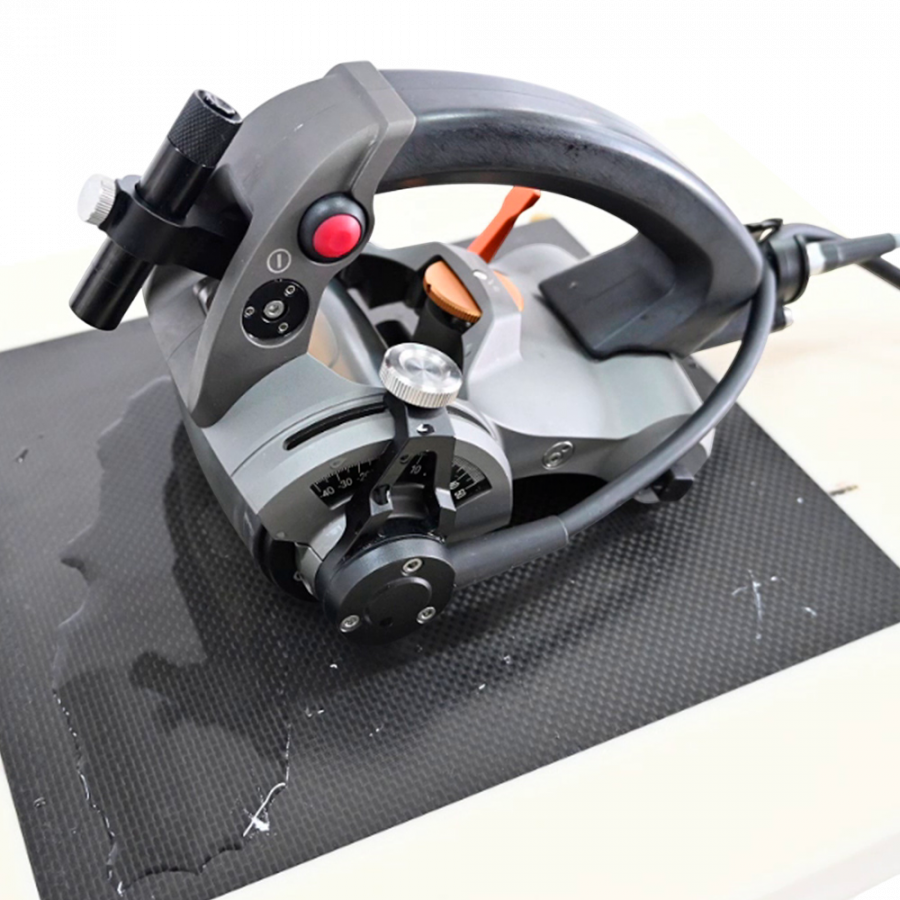

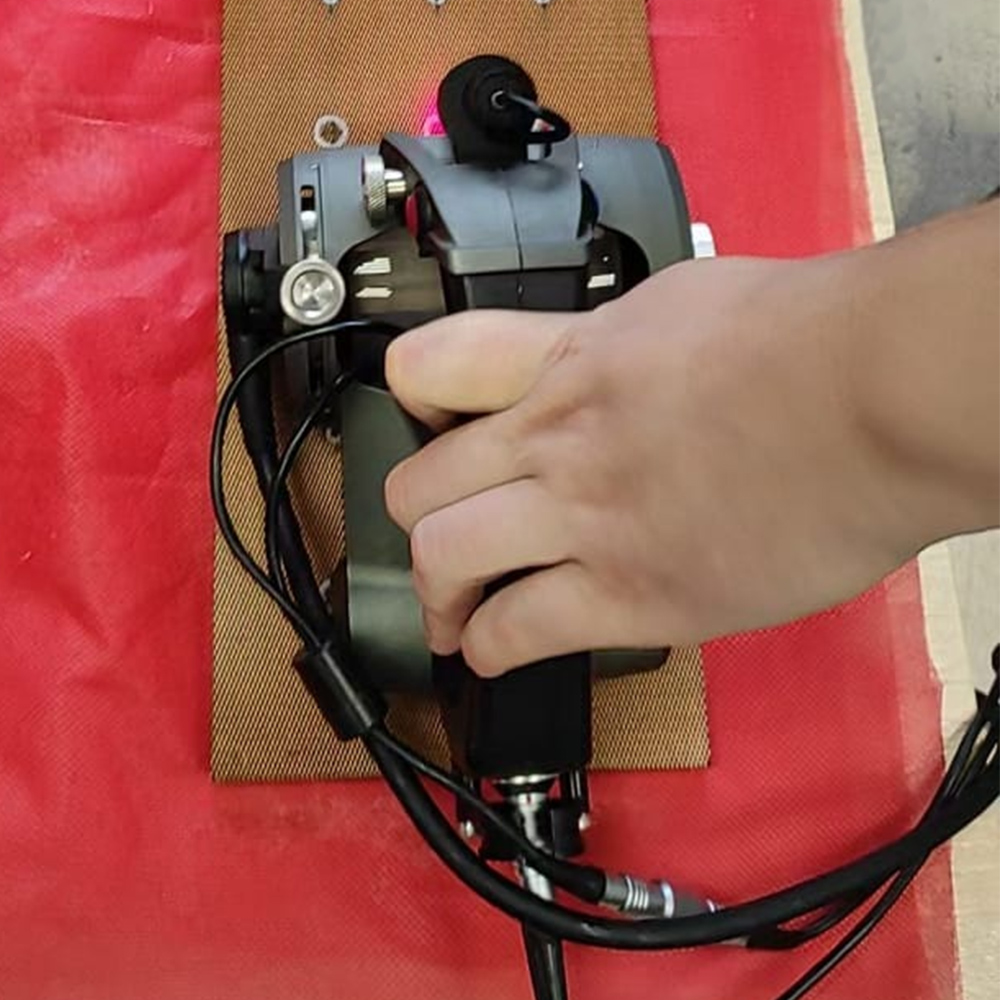

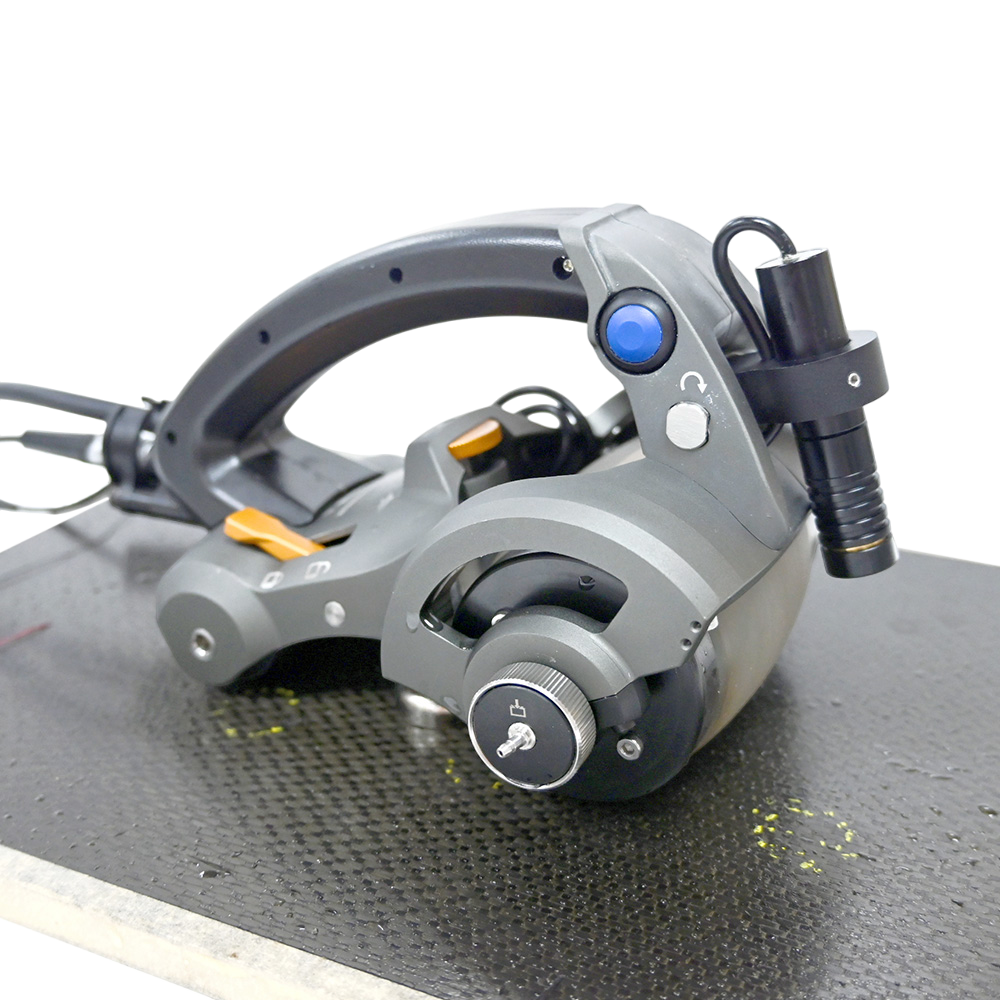

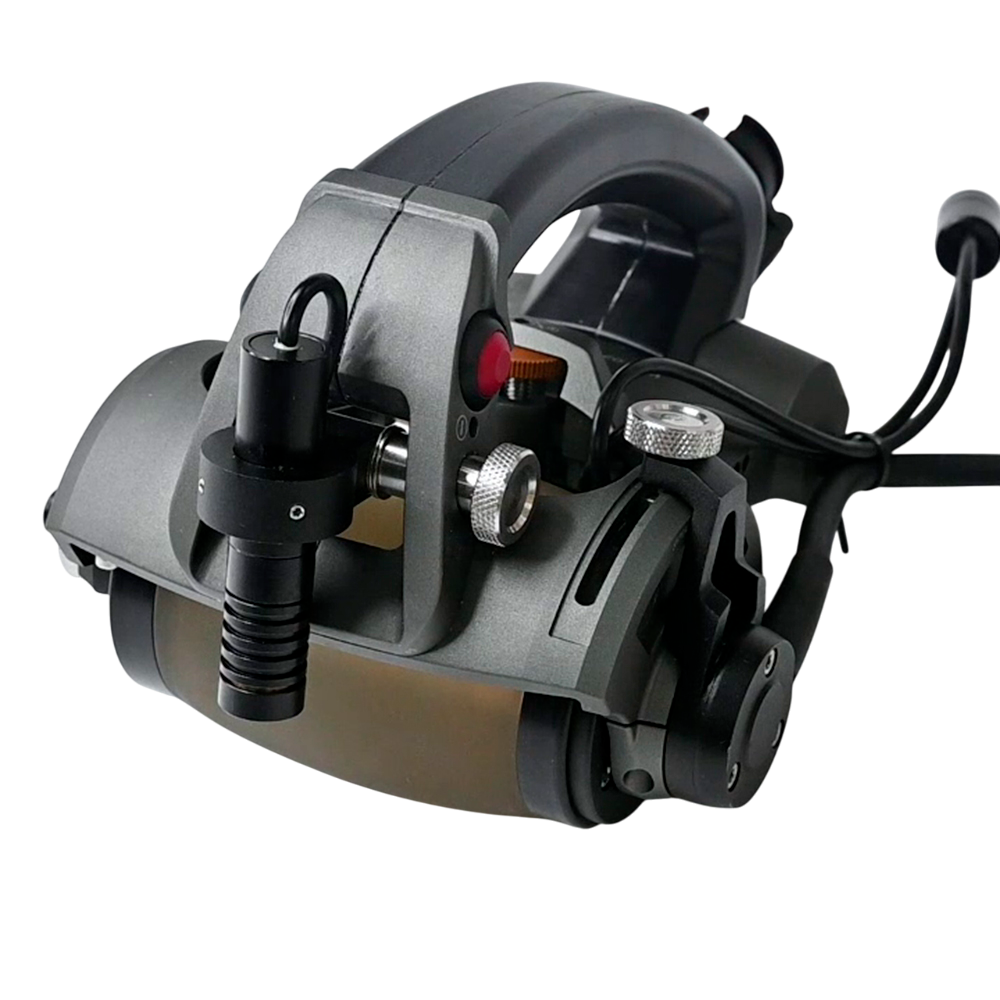

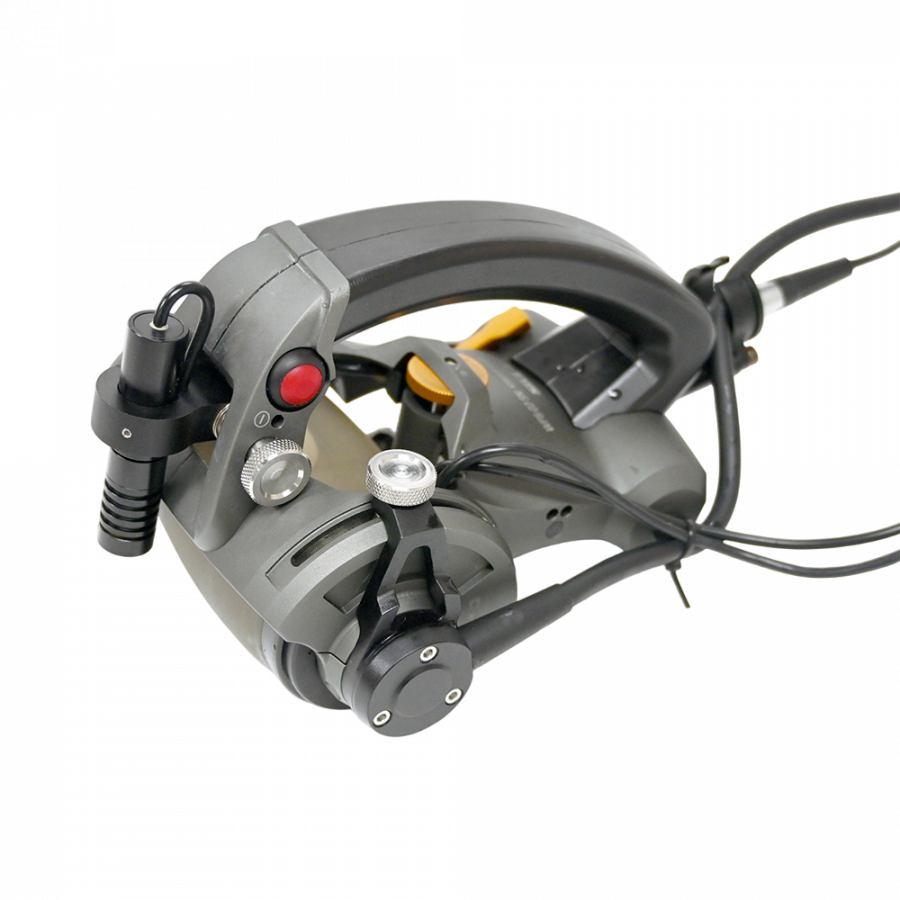

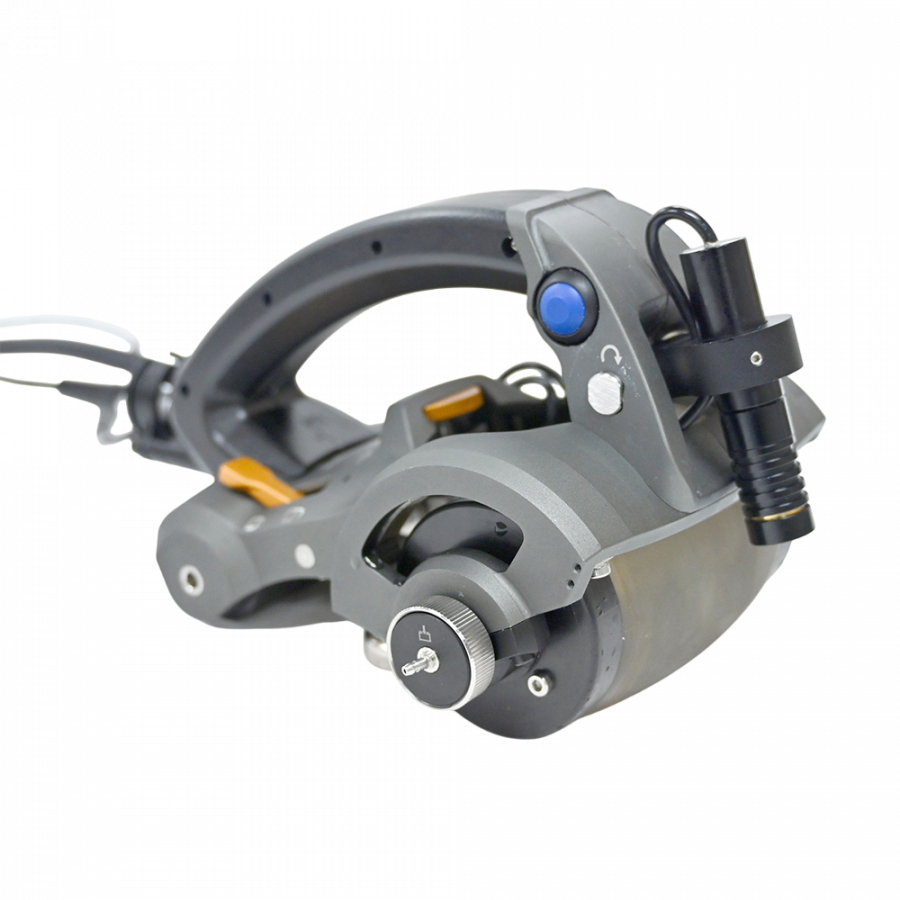

Ручной ультразвуковой сканер WPS-02

Ультразвуковое роликовое сканирующее устройство WPS-02 с применением преобразователей c фазированными решётками предназначено для определения расслоений и пористости композитных материалов, а также для контроля кольцевых трубопроводов с наружным диаметром более 100 мм, продольного контроля трубопроводов с наружным диаметром более 50 мм и плоских объектов на предмет обнаружения утонений стенок в результате коррозии и эрозии. Сканер подходит для контроля объектов из стали, оргстекла, алюминия (алюминиевая сотовая панель) и композитов. Совместим с дефектоскопами на фазированных решётках производства компании SIUI, а также с приборами от компаний Olympus, Sonatest, GE, M2M, TD, Sonotron и др.

Конструкция преобразователя способствует эффективной передаче ультразвука в объект контроля без нежелательных эхо-сигналов и обеспечивает оптимальную разрешающую способность в подповерхностной зоне в композиционных материалах при использовании ФР-преобразователя с частотой 10 МГц. ФР-преобразователь с частотой 3,5 МГц лучше всего подходит для контроля толстых материалов с высоким уровнем затухания. Специальный ультразвуковой ФР-преобразователь оснащён регулировкой под определенный угол, чтобы выставить излучающую поверхность перпендикулярно объекту контроля.

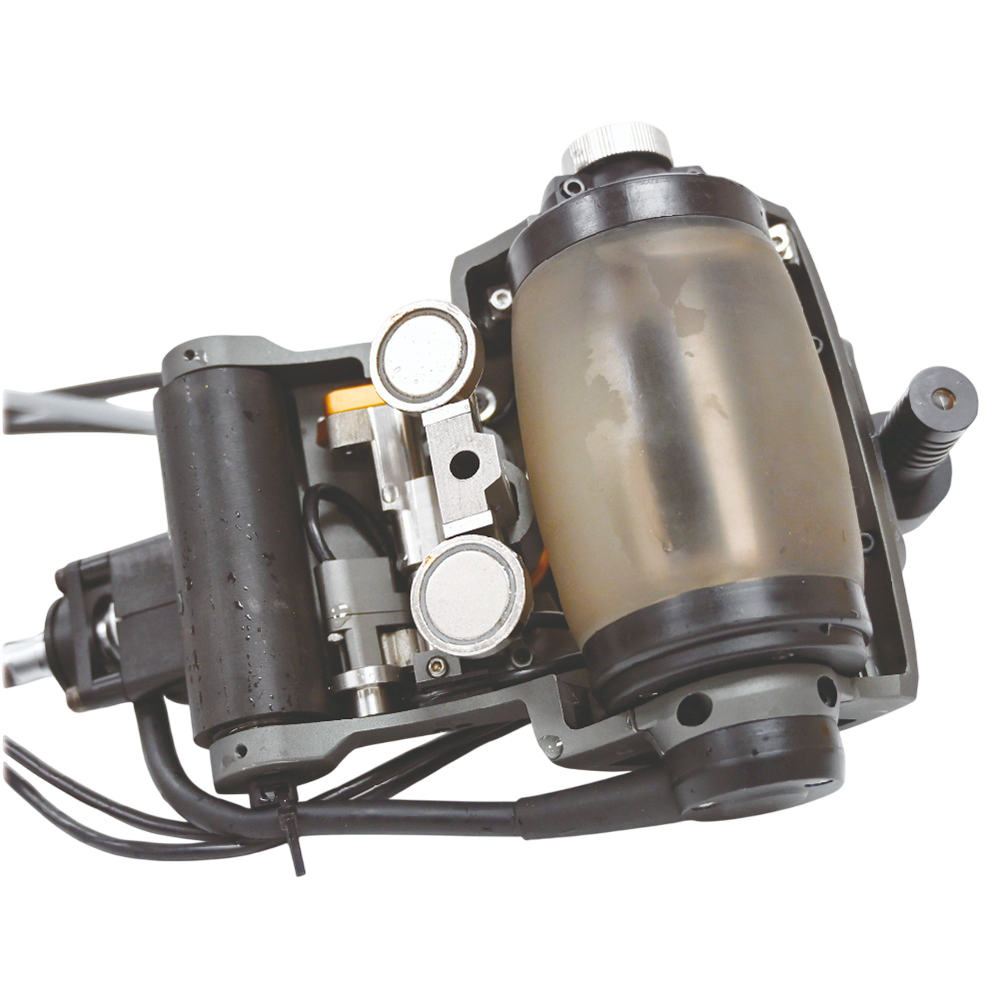

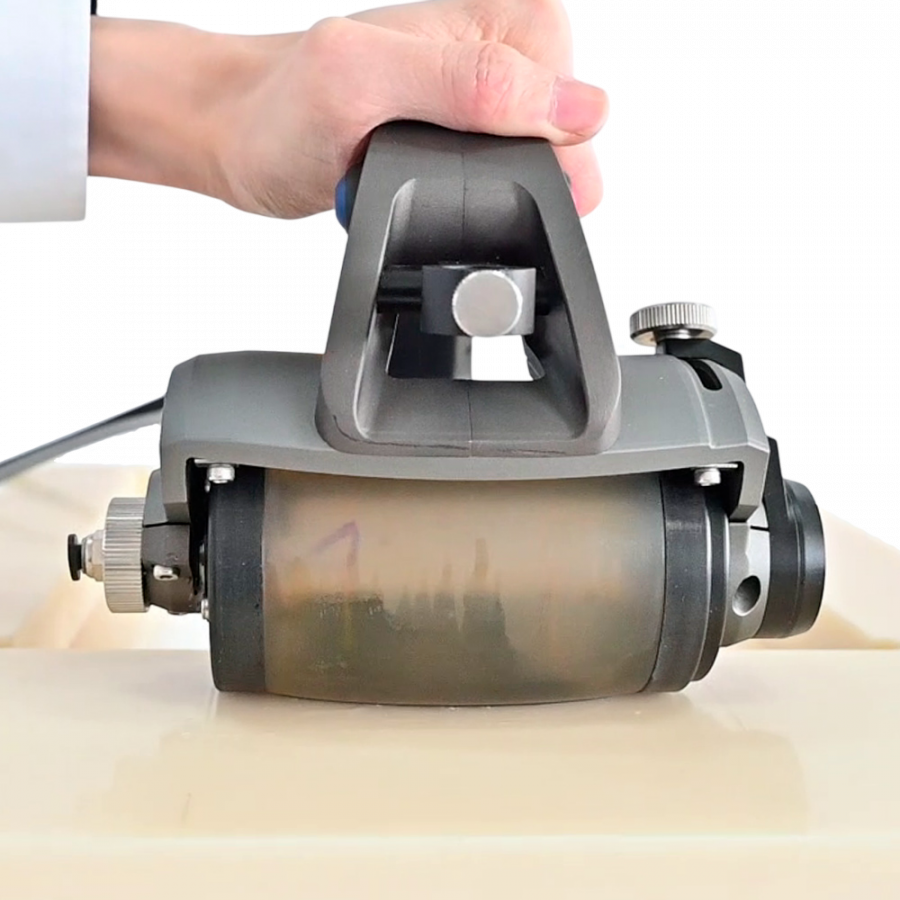

Акустическая шина колеса изготовлена из материала с хорошими характеристиками звукопередачи. Представляет собой прозрачную эластичную капсулу дугообразной формы с выпуклой поверхностью. Шина заполняется водой в качестве контактной жидкости, образуя таким образом систему контроля, аналогичную методу погружения. Поверхность шины колеса должна находится в непосредственном контакте с объектом контроля. Эластичность материала шины колеса и выпуклая дуговая структура обеспечивают плотный контакт с поверхностью объекта контроля в различных условиях.

При кольцевом сканировании на поверхность заготовки достаточно нанести небольшое количество контактной жидкости, что обеспечивает плавную передачу и приём ультразвука с хорошим проникновением и получением сигналов ультразвукового контроля высокого качества. Полученные сигналы вместе с энкодером синтезируются и обрабатываются на приборе для получения картографирования объекта контроля.

Особенности и преимущества

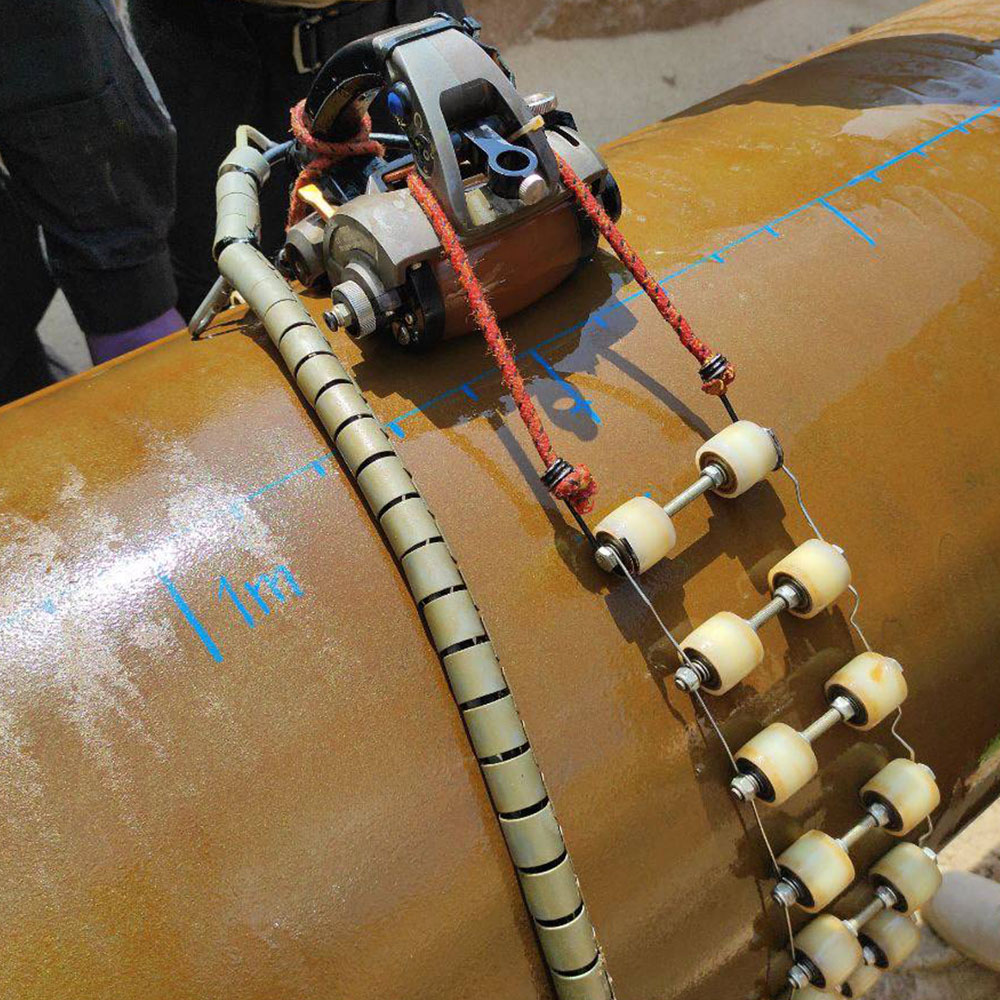

Предназначен для контроля композитных материалов, кольцевых трубопроводов с наружным диаметром ≥100 мм, продольного контроля трубопроводов с наружным диаметром ≥50 мм и плоских объектов.

Подходит для контроля сталей и композитных материалов на пористость, а также для измерения остаточной толщины стенки труб, панелей из сталей и сплавов.

Совместим с дефектоскопами на фазированных решётках различных производителей.

Поверхность контакта с испытуемым образцом представляет собой мягкую выпуклую резиновую шину колеса.

Прозрачная акустическая шина колеса имеет низкое шумопоглощение и высокую проникающую способность.

При сканировании для получения высококачественного акустического контакта требуется лишь небольшое количество жидкости.

Простой механизм подачи воды с системой отвода пузырей.

Высота водяной линии задержки около 25 мм подходит к испытаниям композитных материалов толщиной до 50 мм.

Ширина захвата объекта контроля 51,2 мм, широкий охват сканирования и высокая эффективность тестирования.

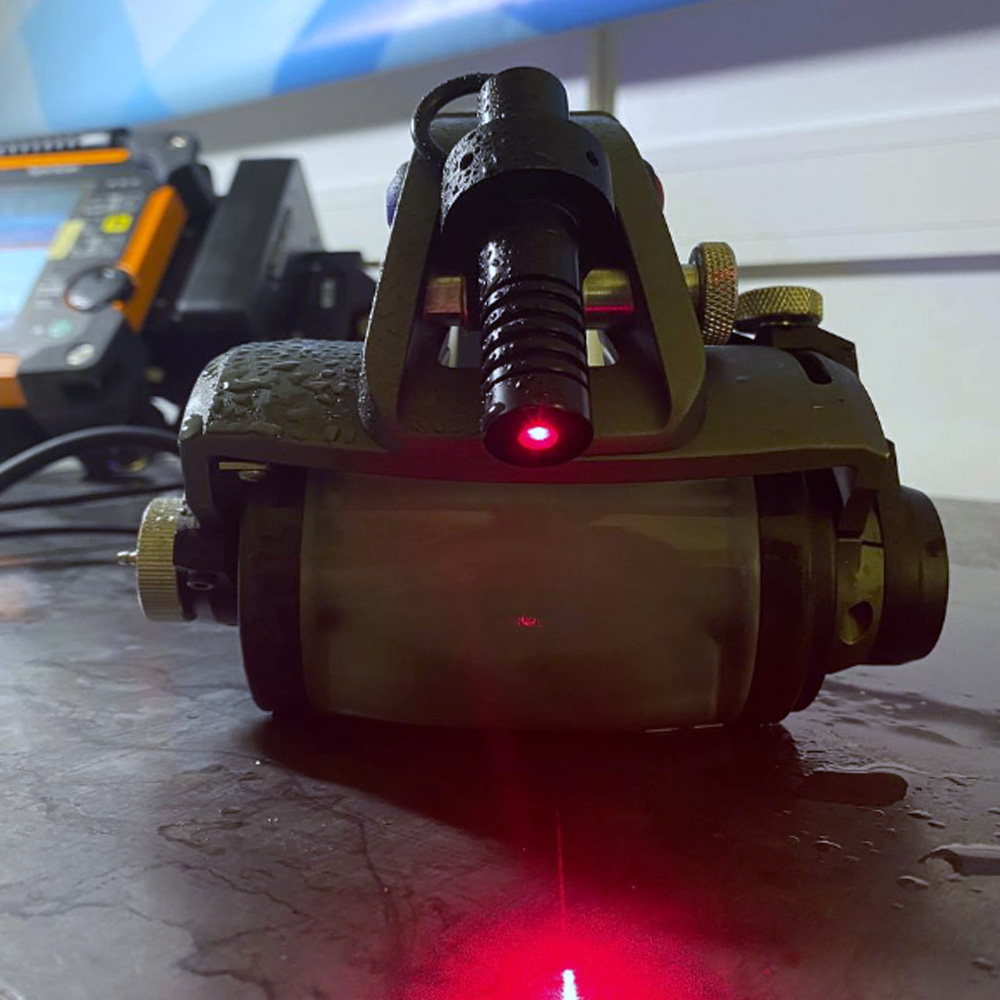

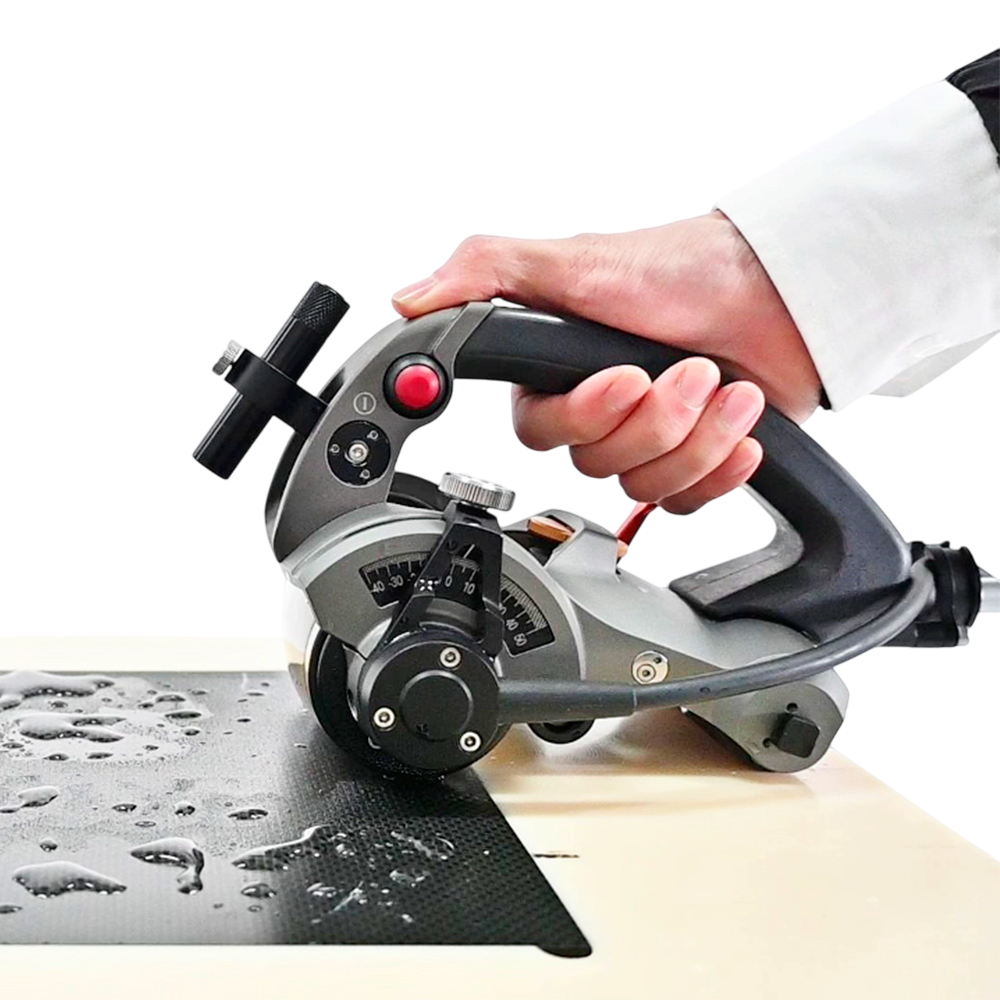

Встроенный лазерный указатель облегчает выполнение точного прямолинейного сканирования.

Ультразвуковой датчик PA можно выбрать или настроить в соответствии с процессом тестирования, поддерживая различные тестируемые объекты.

Высокоточный водонепроницаемый энкодер, для отображения положения сканера в реальном времени.

Встроенная кнопка переключения полос сканирования, а также встроенная кнопка «Старт/Стоп» сканирования обеспечивают быстрое картографирование поверхности объекта контроля путем получения С-скана (вида сверху) в режиме реального времени.

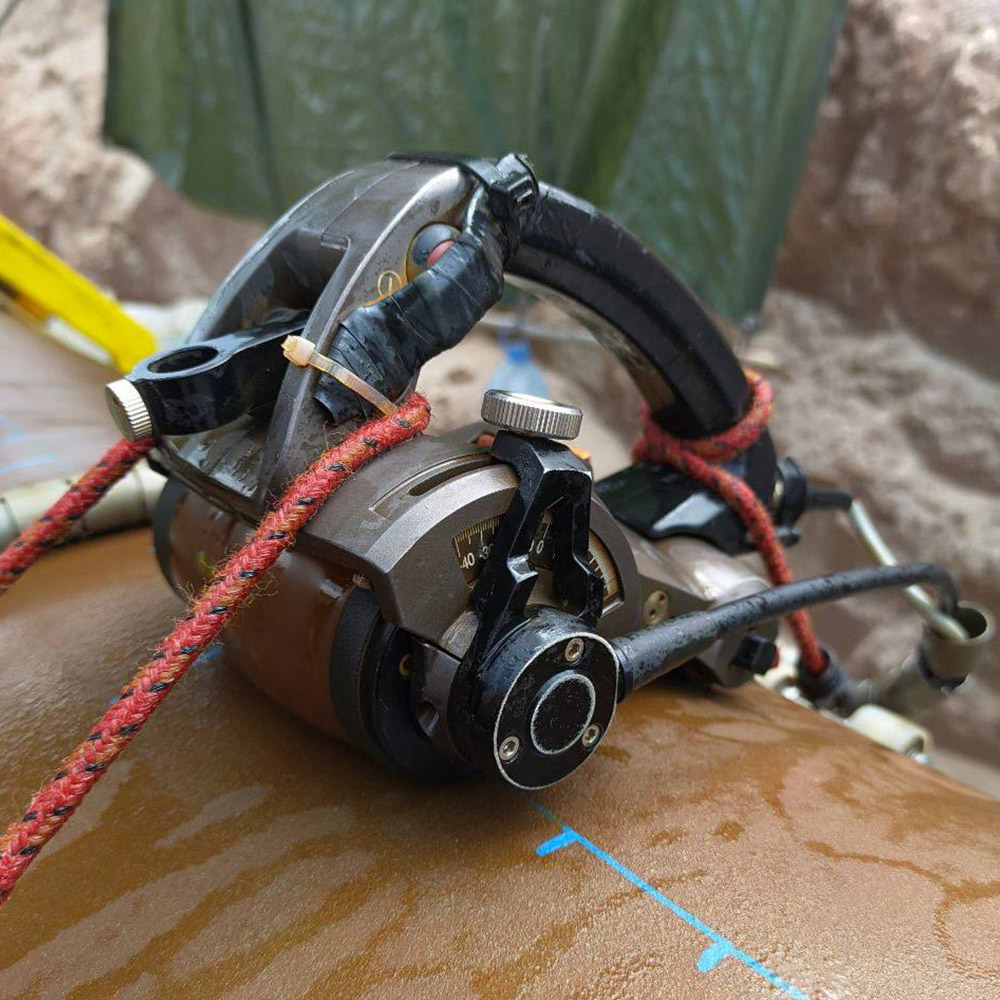

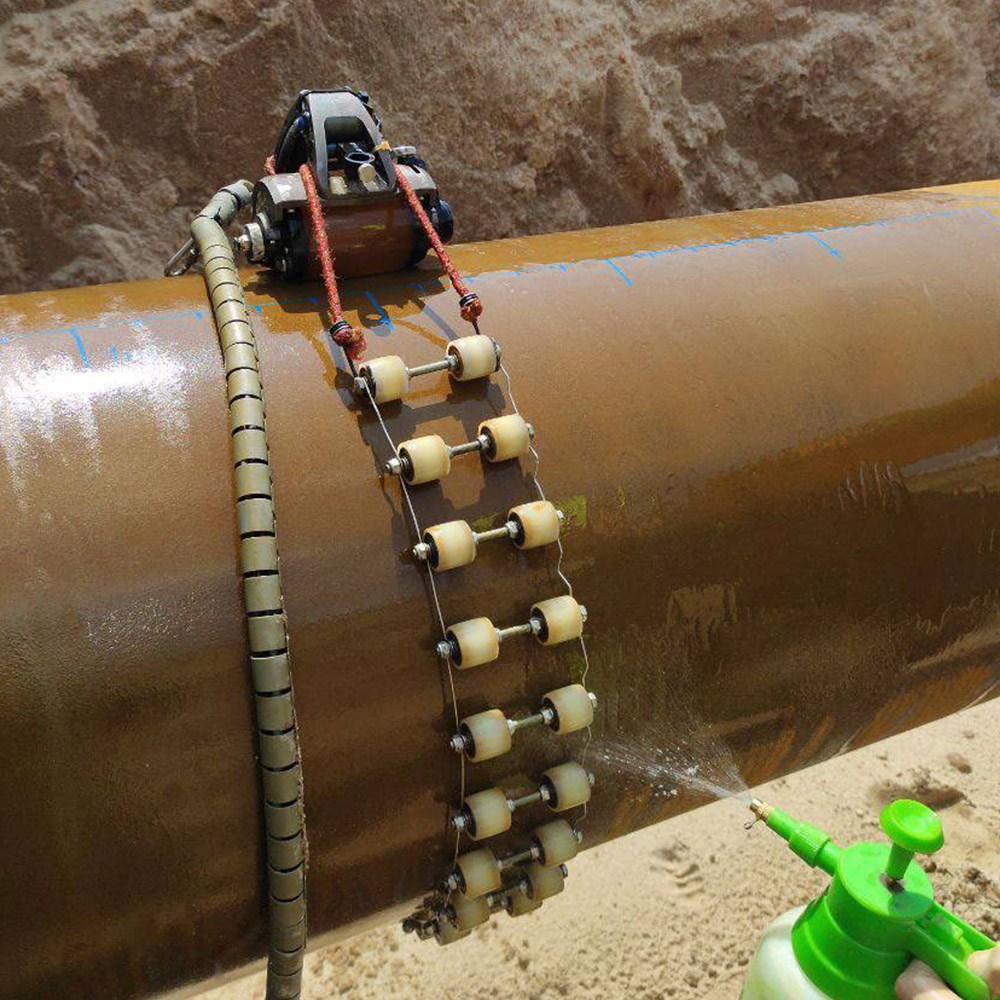

Сменные держатели обеспечивают стабильное положение сканирующего устройства на объекте контроля: магнитный держатель для металлических объектов контроля, роликовый держатель для контроля вдоль трубы.

Компактные размеры позволяют работать на участках с ограниченным доступом.

Простой в использовании, лёгкий, портативный, надёжный с защитой от коррозии.

Комплектация

Стандартная комплектация:

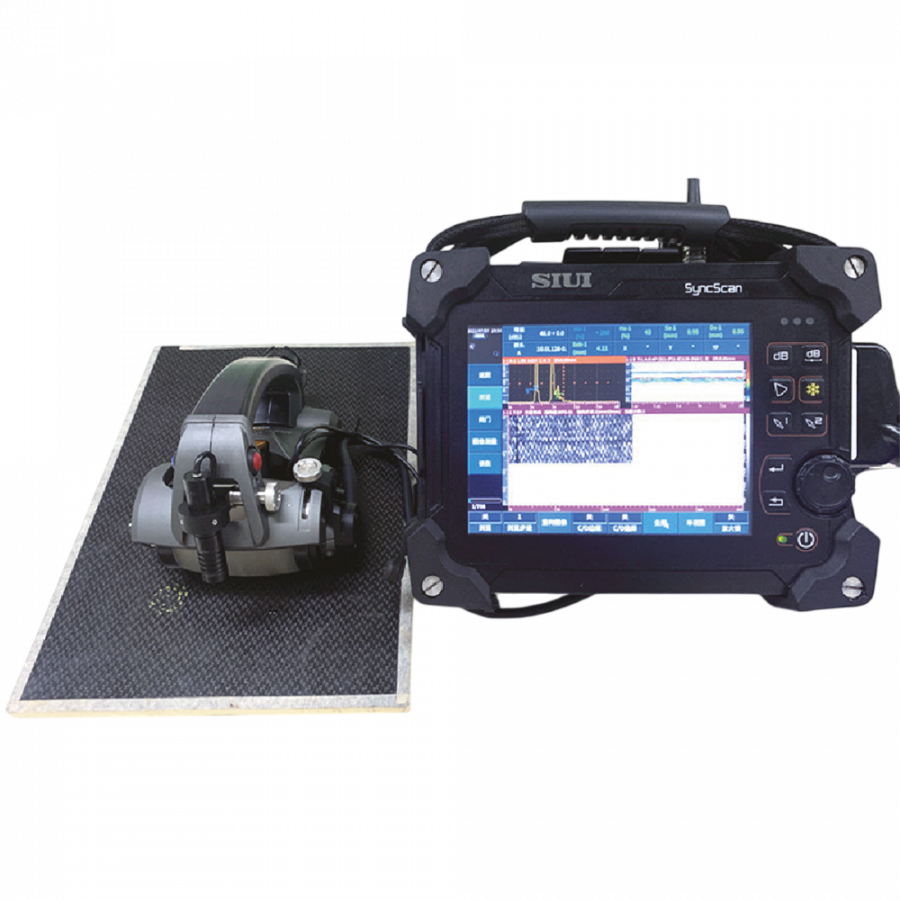

Ультразвуковой дефектоскоп SyncScan

Сканер WPS-02

Преобразователь для роликового сканера 3,5 / 5 МГц, 64 элементный

Магнитный держатель DXP-05

Ручная подача контактной жидкости IH-04

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу)
