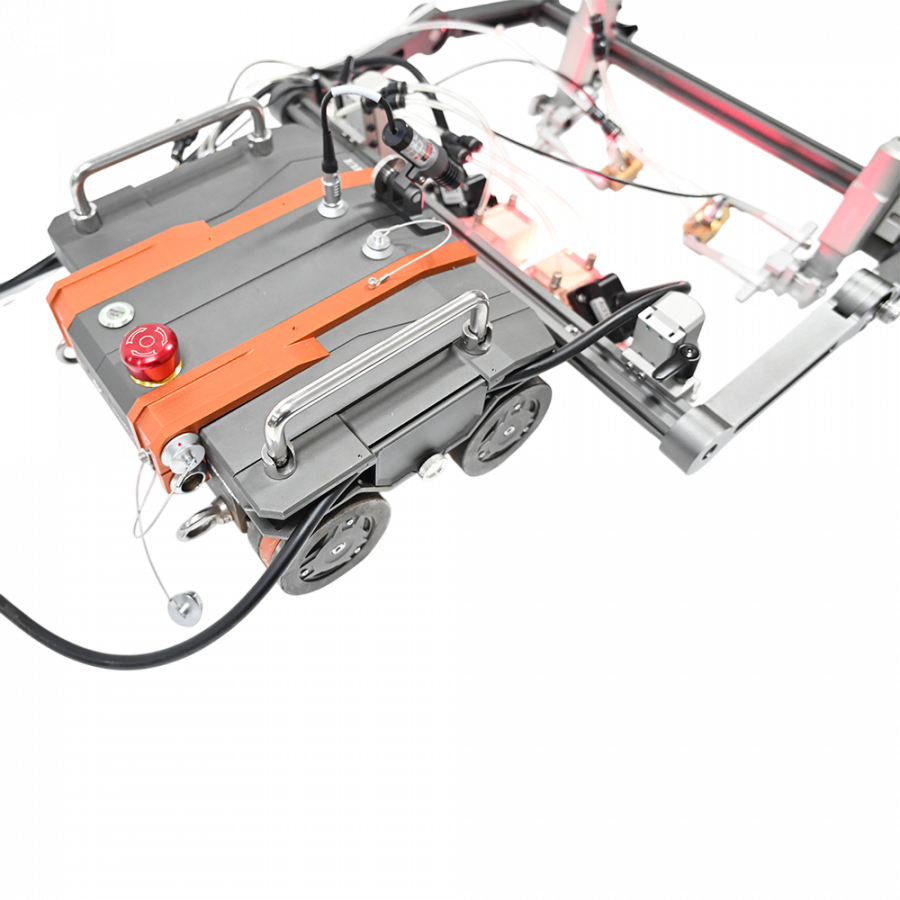

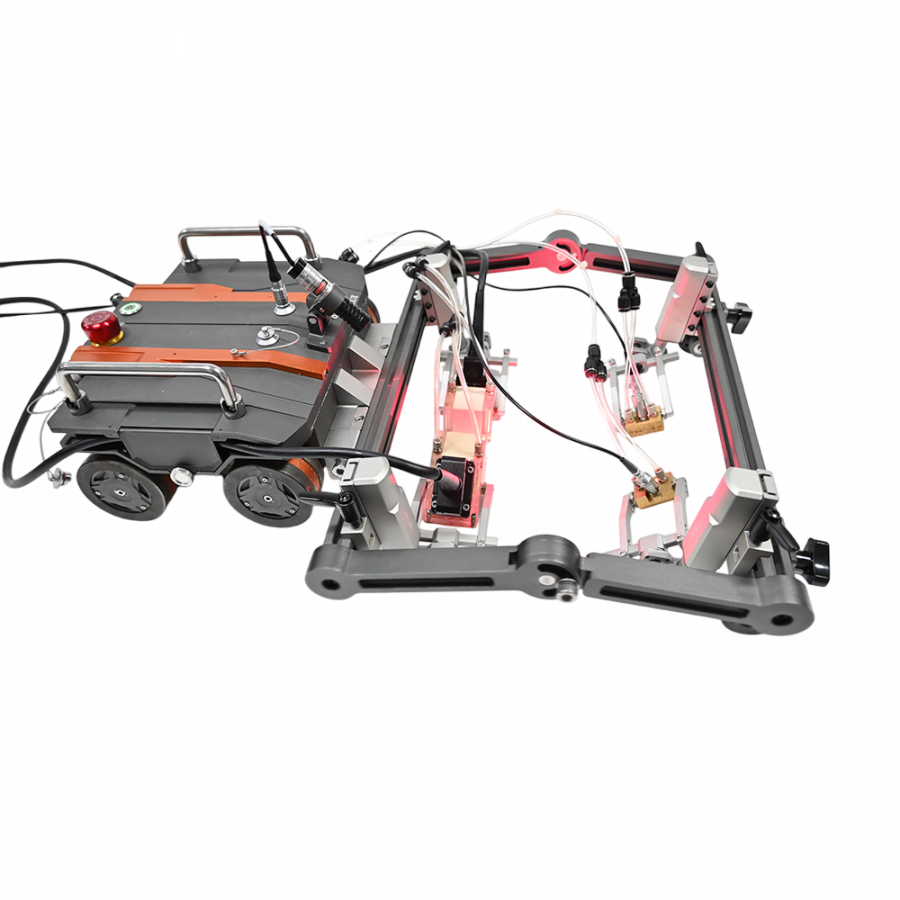

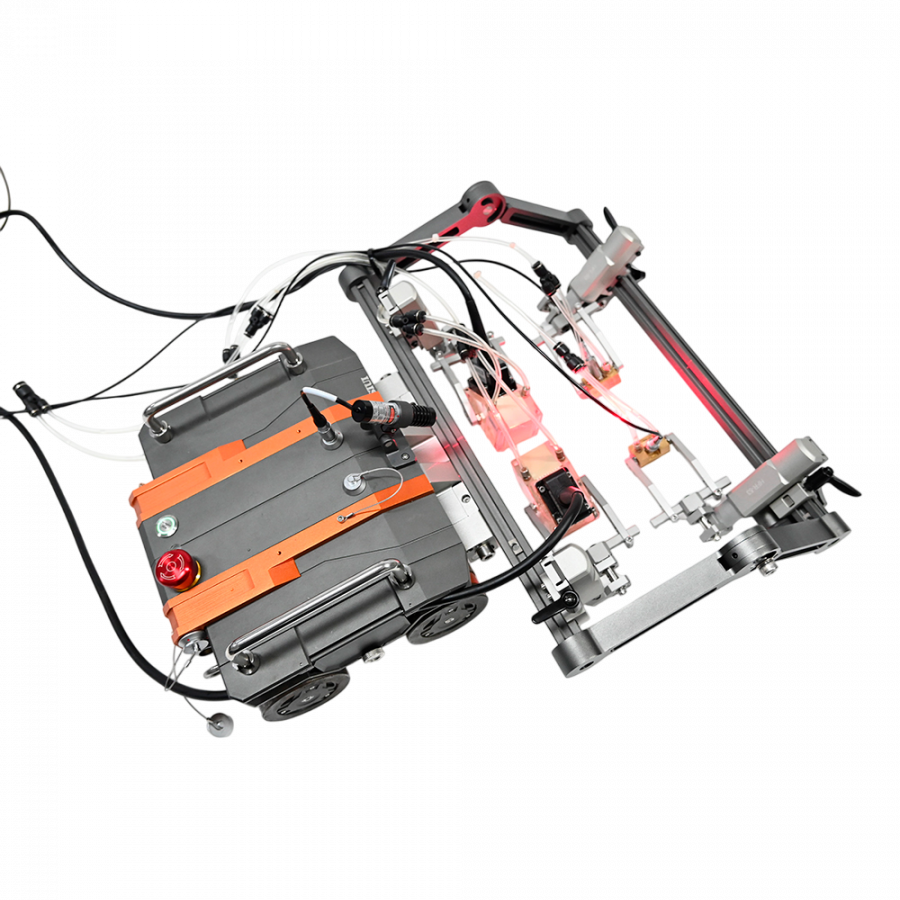

Система для автоматизированного ультразвукового контроля CUS-05А
По запросу
Интегрированная система CUS-05А предназначена для диагностики труб из чёрных металлов с наружным диаметром более 300 мм и плоских поверхностей из чёрных металлов.
Подробности
Интегрированная система CUS-05А предназначена для диагностики труб из чёрных металлов с наружным диаметром более 300 мм и плоских поверхностей из чёрных металлов. Поддерживает до 6 преобразователей PA+TOFD.
Скорость сканирования достигает 4,2 метра в минуту и регулируется с помощью беспроводного пульта. Система имеет модульную конструкцию и автоматизированный модуль с различными рамами в зависимости от поставленной задачи. Автоматизированный модуль с четырьмя магнитными колесами и двумя двигателями, особенно хорош для контроля вертикальных сварных соединений и перевернутого контроля, а встроенный аккумулятор и беспроводной пульт дистанционного управления уменьшают количество кабелей для более гибкого перемещения.
Предназначена для контроля диагностики труб и плоских поверхностей из чёрных металлов.
Подходит для труб с наружным диаметром более 300 мм.
Максимальная скорость сканирования составляет 4,2 метра в минуту.
Поддерживает до 6 преобразователей PA+TOFD.
Имеет автоматизированный модуль с различными рамами в зависимости от поставленной задачи.
Ручной или автоматизированный по одной оси способ сканирования.

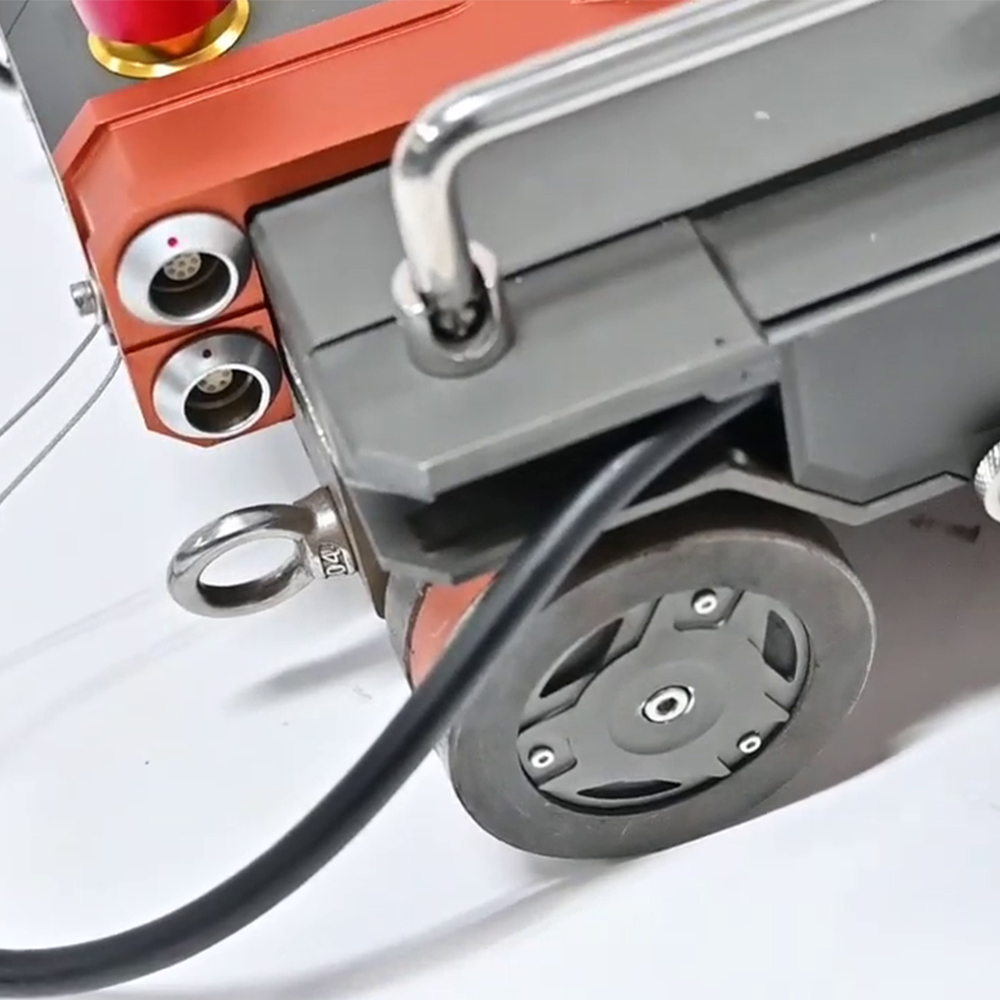

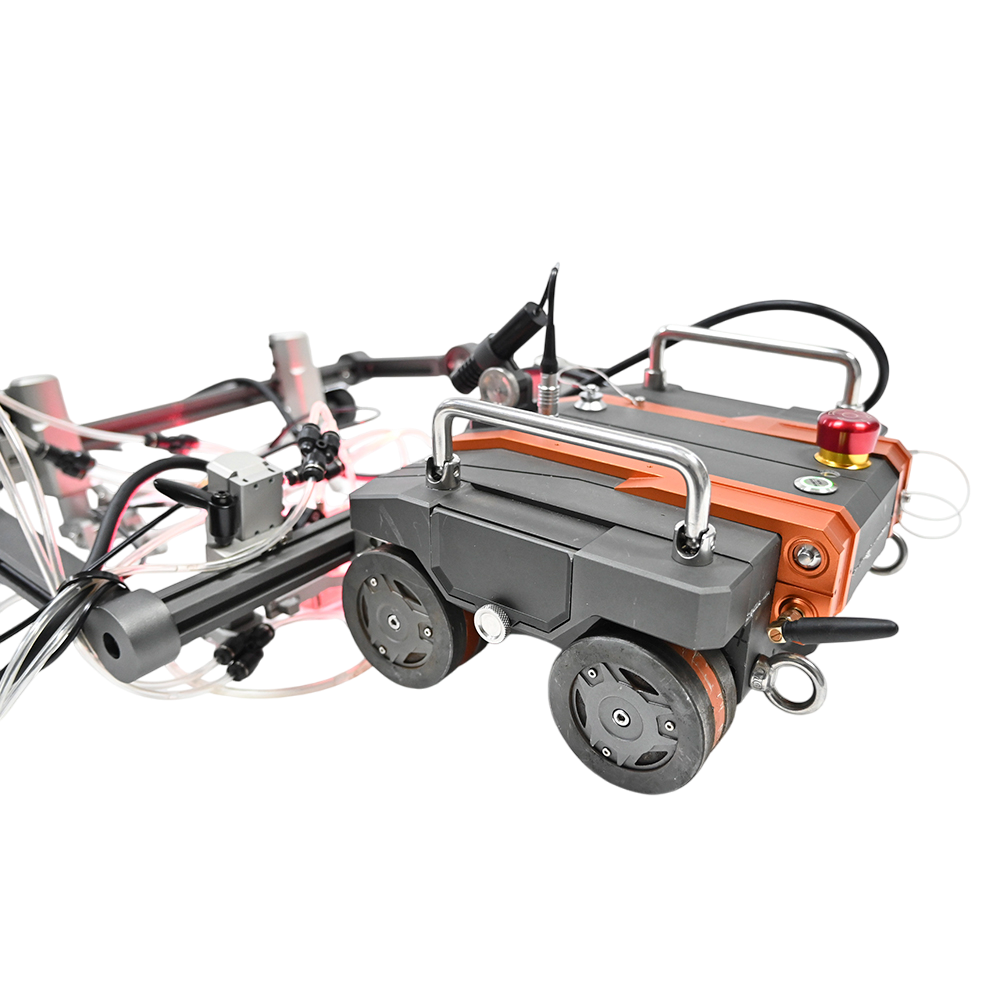

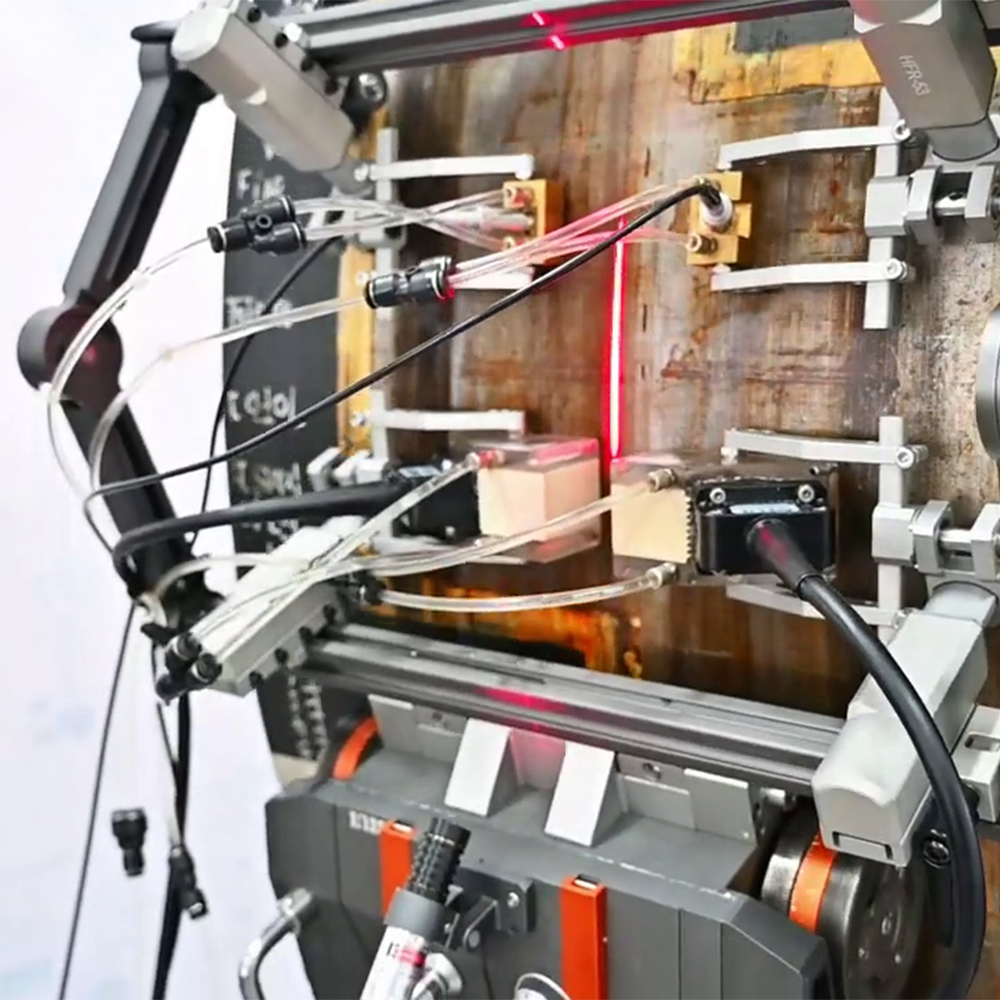

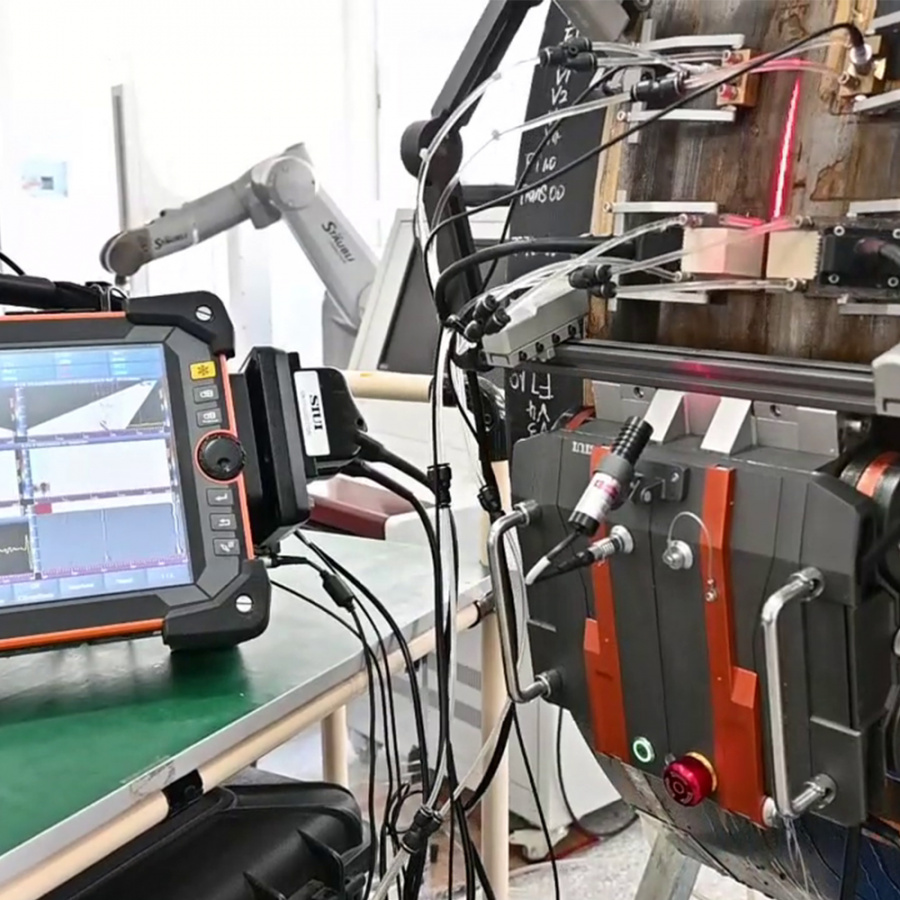

Автоматизированный модуль с четырьмя магнитными колесами и двумя двигателями, особенно хорош для контроля вертикальных сварных соединений и перевернутого контроля.
Встроенный аккумулятор и беспроводной пульт дистанционного управления уменьшают количество кабелей для более гибкого перемещения.
Имеет небольшой вес и модульную конструкцию.

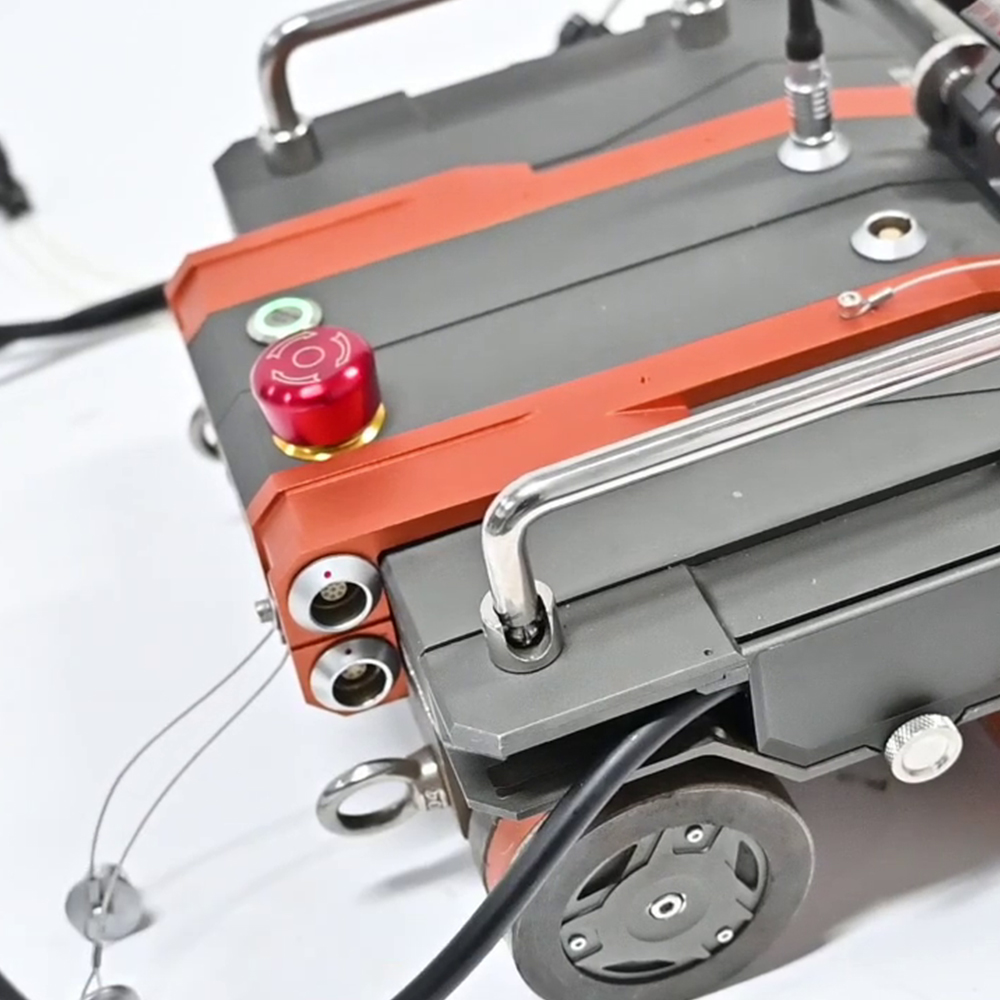

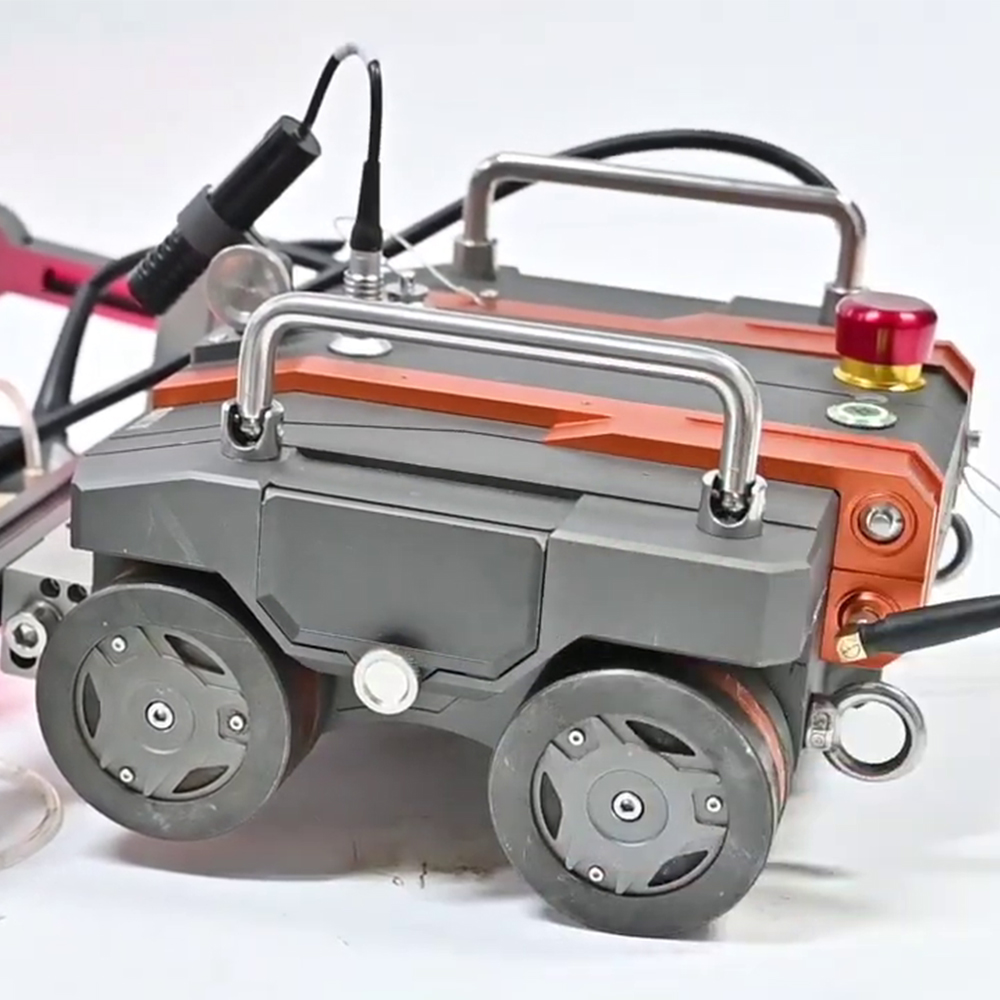

Автоматизированный модуль AUS-02

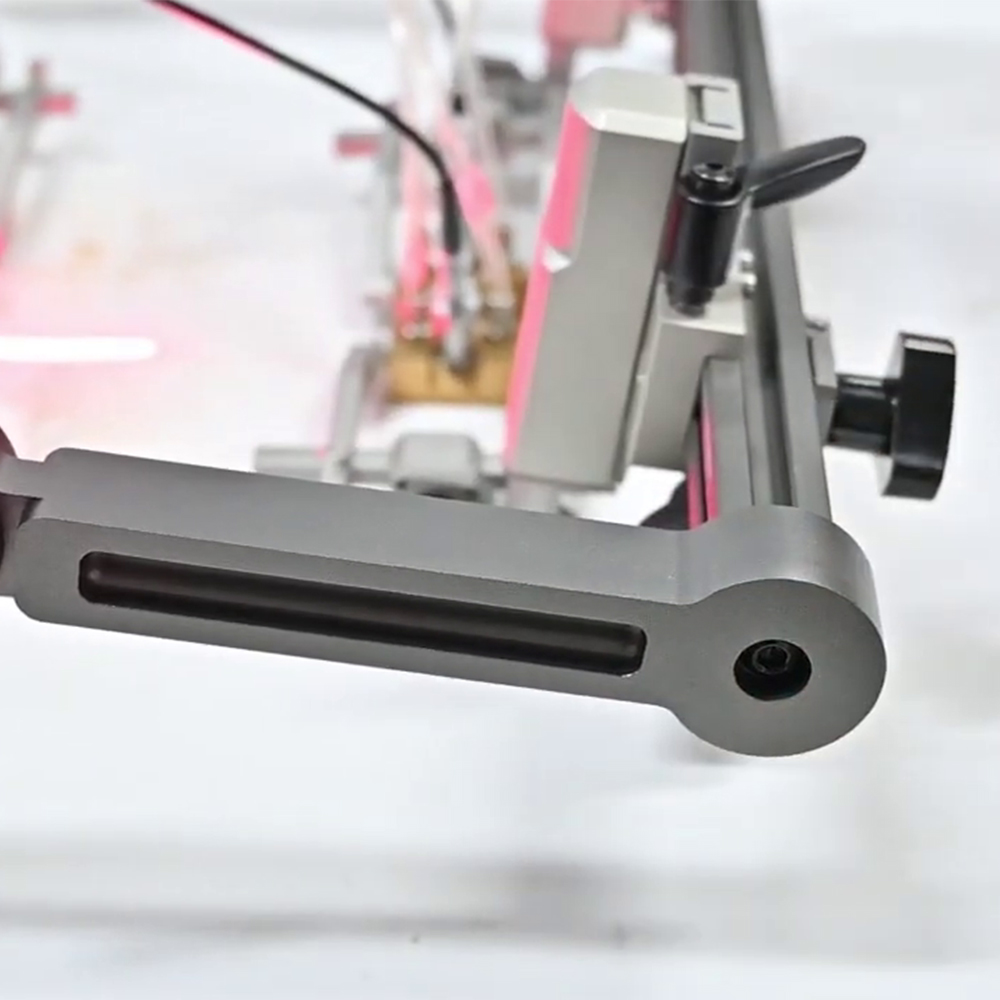

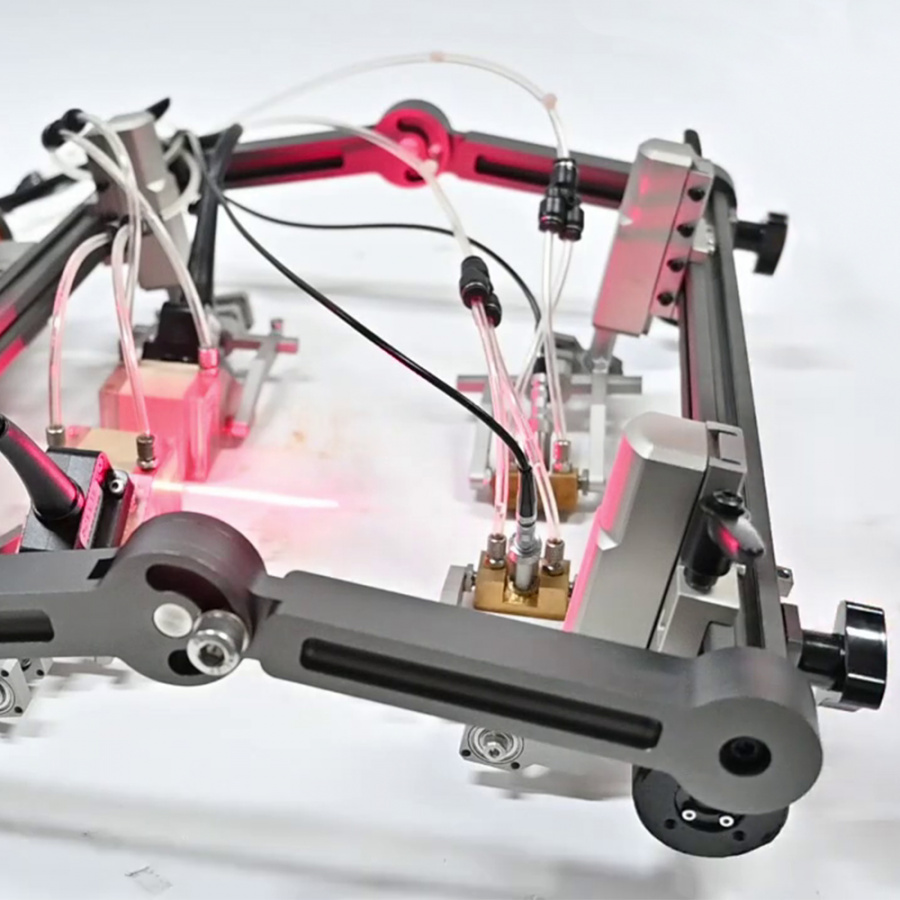

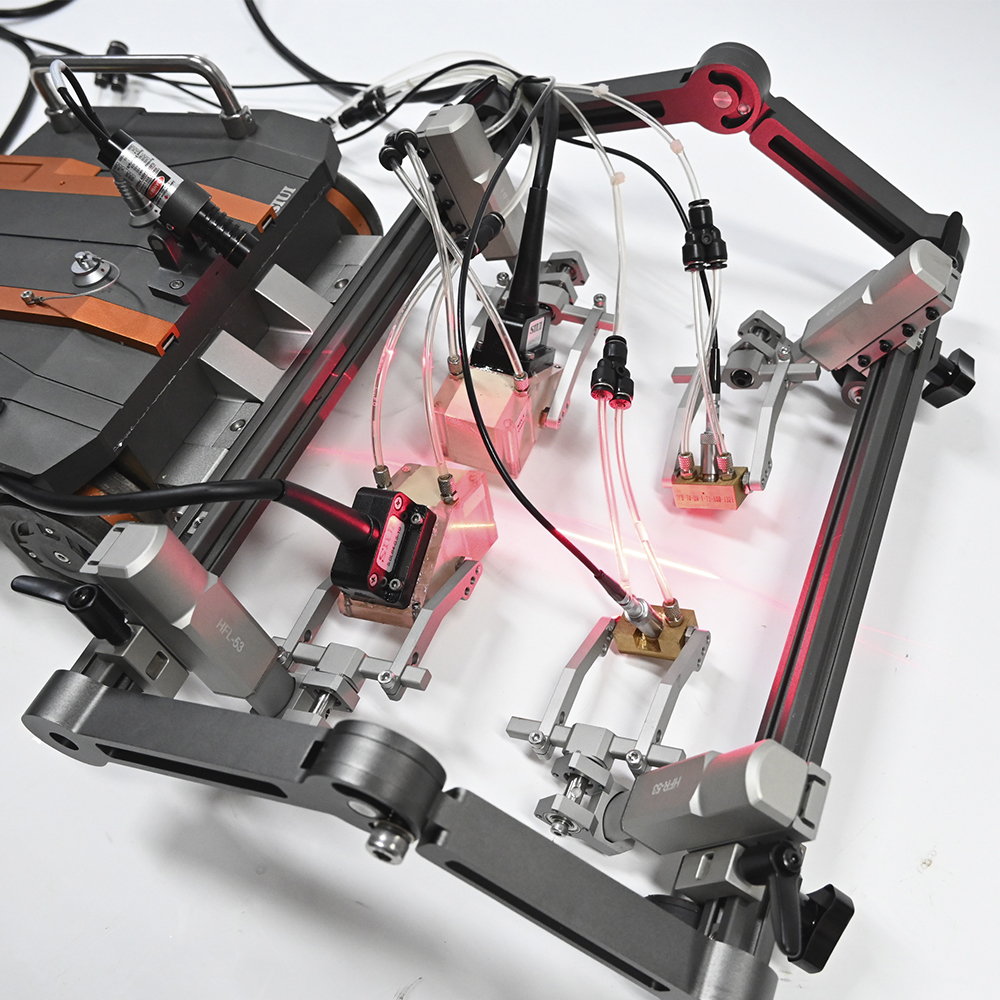

Рамка F2-16
Держатели для PA датчика
Держатели для TOFD датчика
Лазер
Аккумулятор
Дистанционный пульт управления
Техническая документация (руководство по эксплуатации, паспорт и др.).
Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Скорость сканирования достигает 4,2 метра в минуту и регулируется с помощью беспроводного пульта. Система имеет модульную конструкцию и автоматизированный модуль с различными рамами в зависимости от поставленной задачи. Автоматизированный модуль с четырьмя магнитными колесами и двумя двигателями, особенно хорош для контроля вертикальных сварных соединений и перевернутого контроля, а встроенный аккумулятор и беспроводной пульт дистанционного управления уменьшают количество кабелей для более гибкого перемещения.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу)
Дополнительная информация
Масса, кг
10
Габариты (Д×Ш×В), мм
275×250×130 (модуль), 440×320×45 (рамка)
Страна производства
Китай
Метрологические и технические характеристики
| Характеристика | Значение |
| CUS-05A | |
| Рекомендуемый диаметр трубы, мм | ≥300 |
| Способ сканирования | автоматизированный по одной оси, ручной |
| Скорость сканирования, м/мин. | 0 - 4,2 |
| Точность энкодера, мм/шагов | 0,22 |
| Масса, кг | 10 |
|
Габаритные размеры (Д×Ш×В), мм: автоматический модуль AUS-02 рамка F2-16 |
275×250×130 440×320×45 |
| Класс защиты | IP 66 |
| Рабочая температура, °С | 0~+45 |
| Температура хранения, °С | -20~+60 |
| Относительная влажность окружающего воздуха, % | 30~85 |
| Атмосферное давление, мм рт. ст. | 700 - 1060 |
