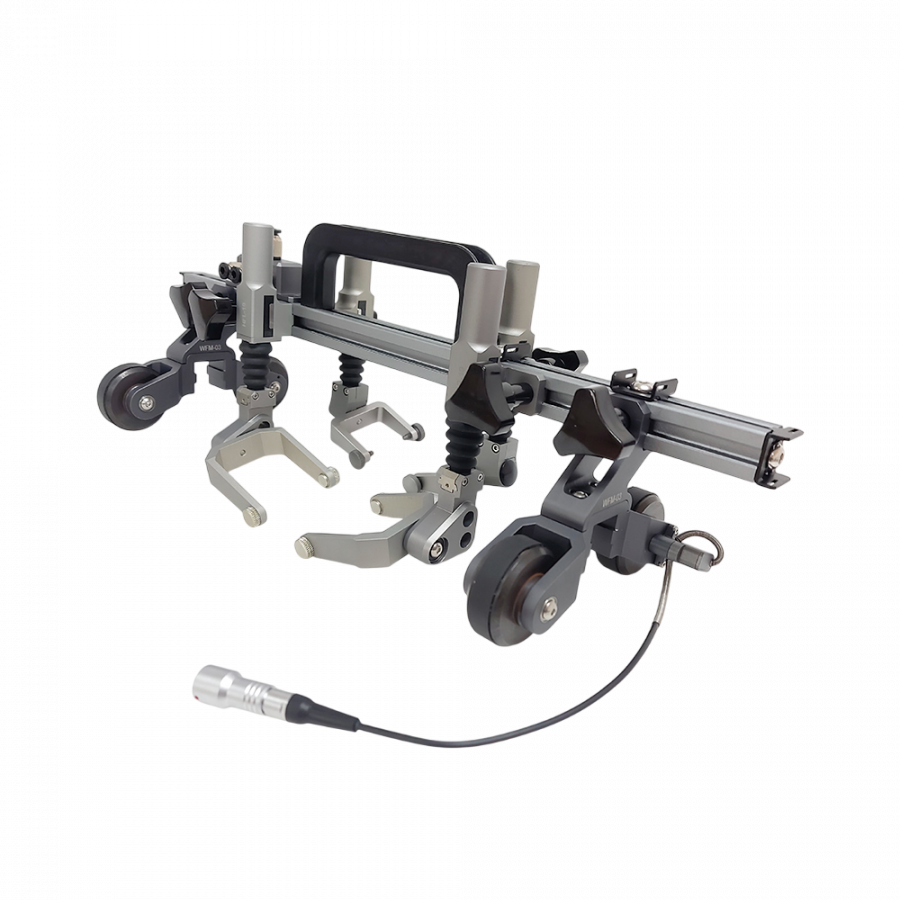

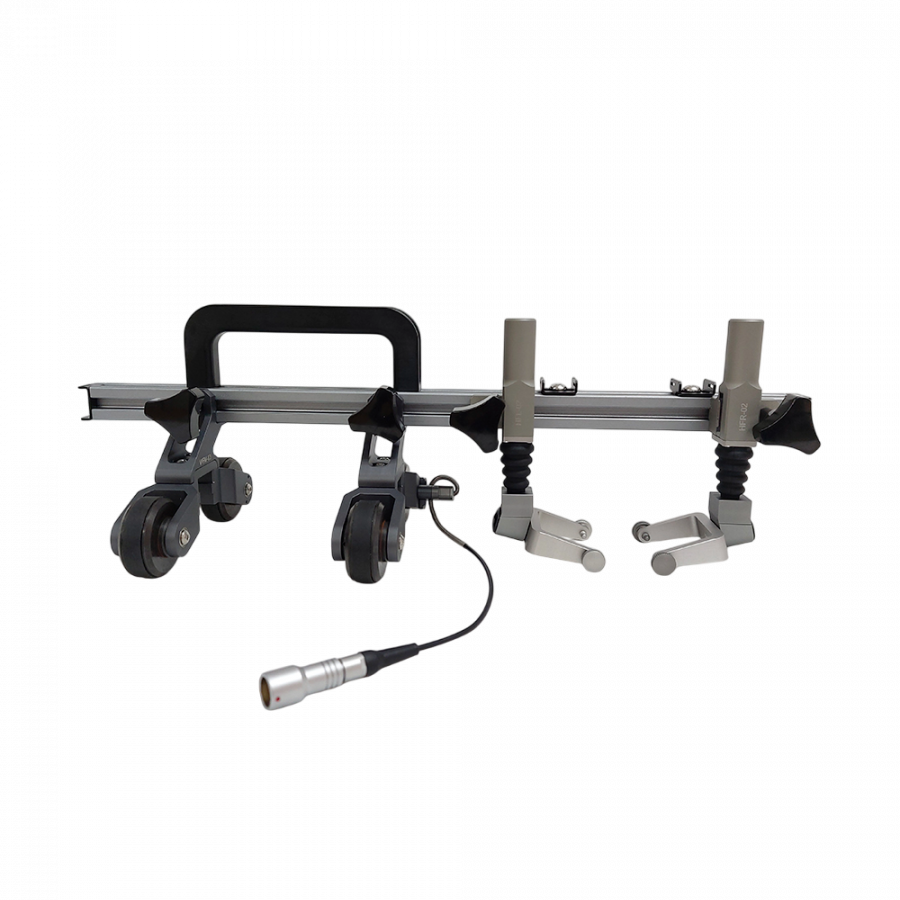

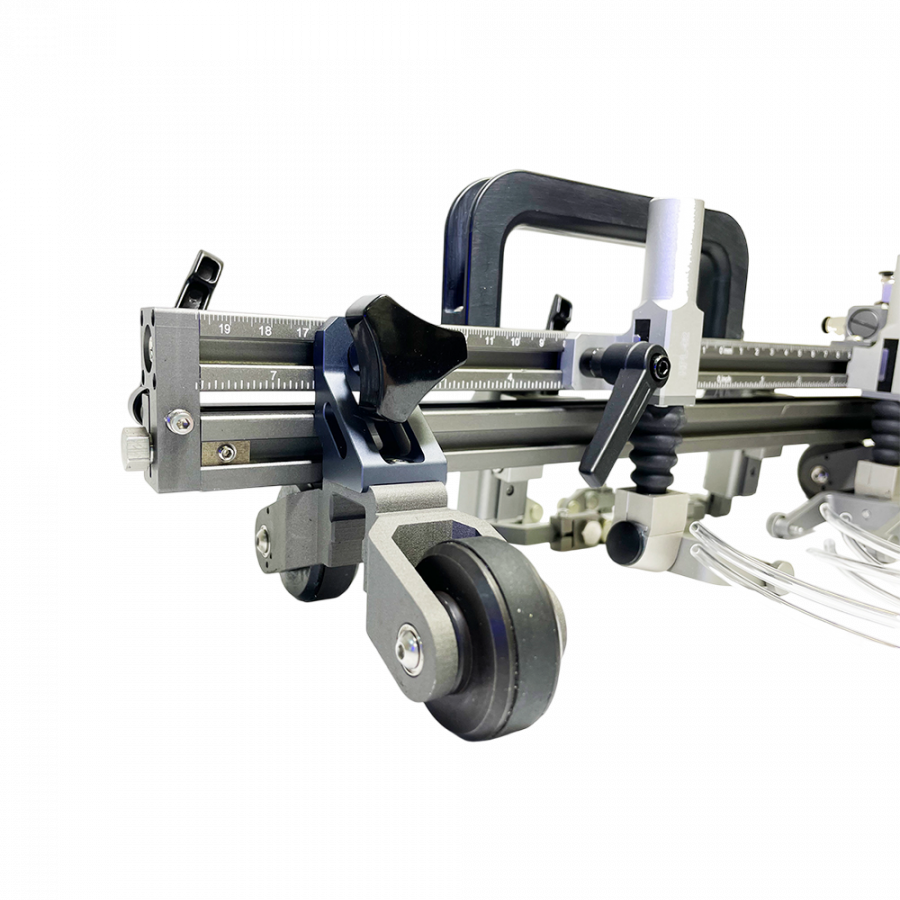

Система для ультразвукового контроля TSE

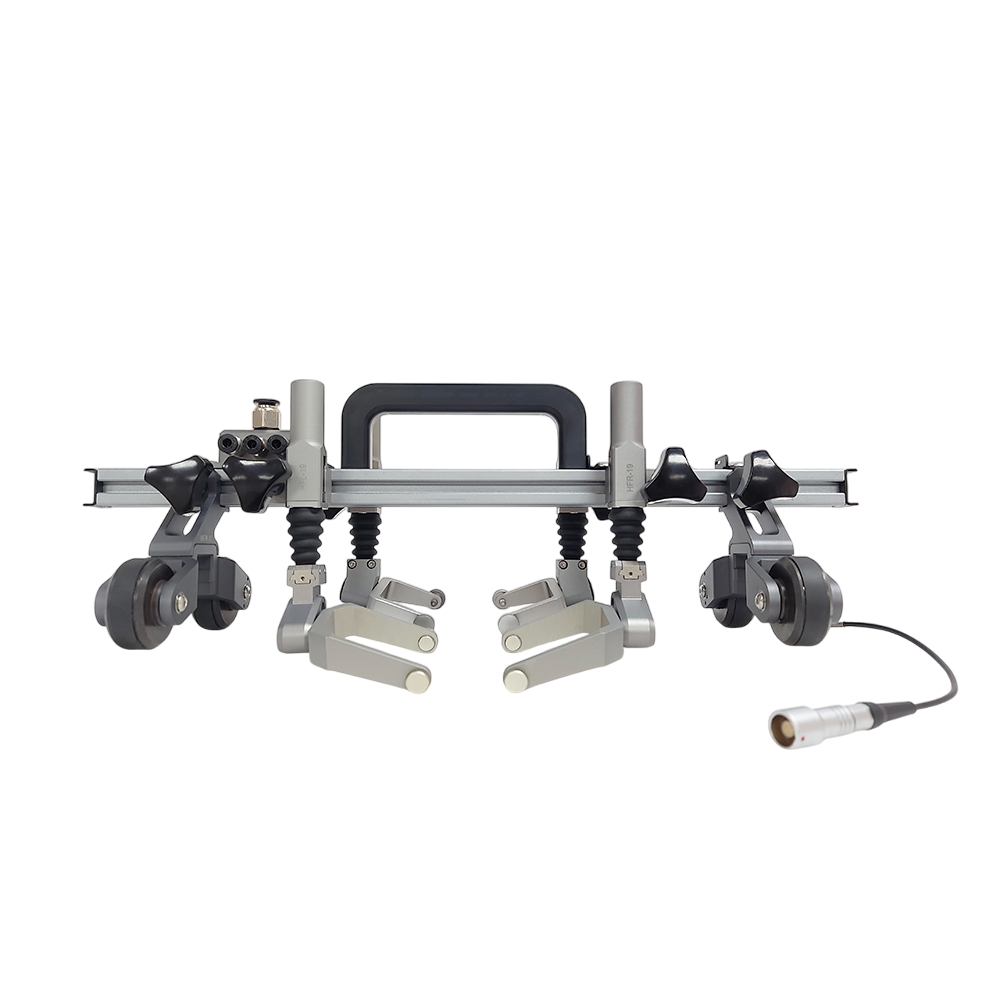

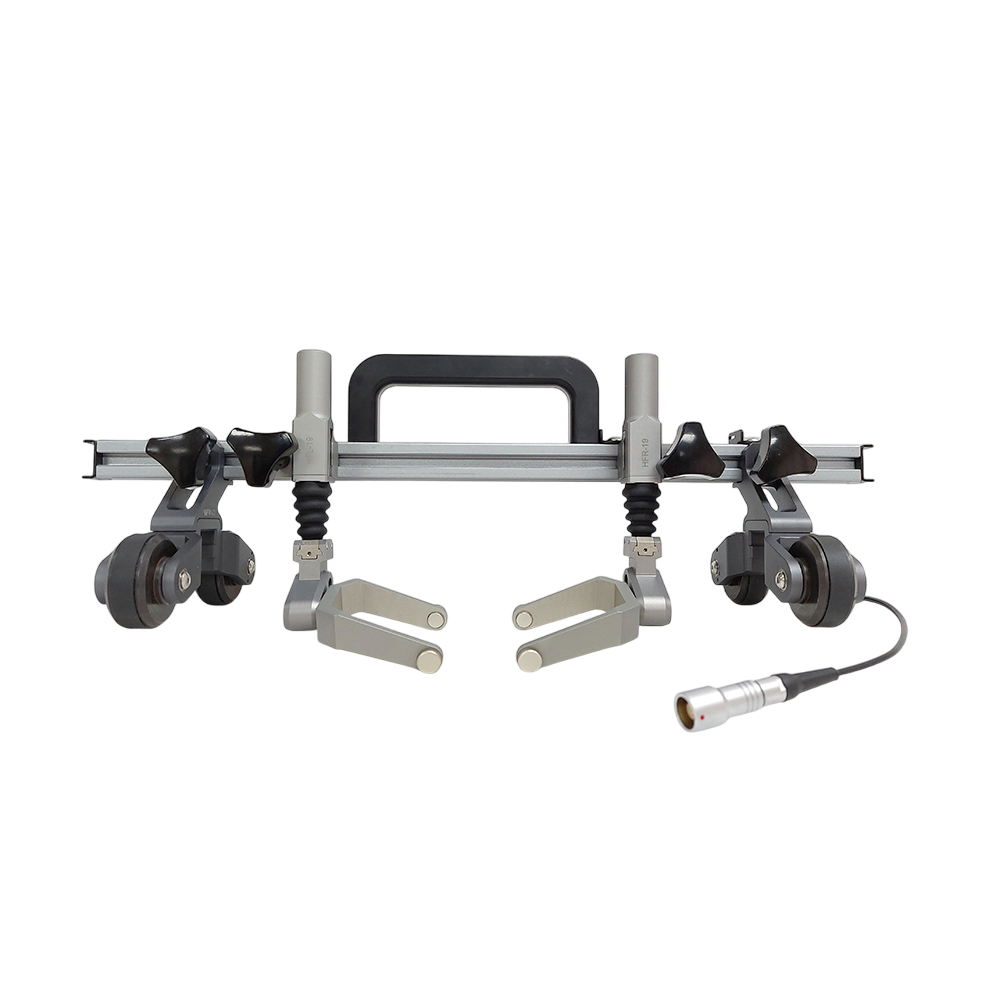

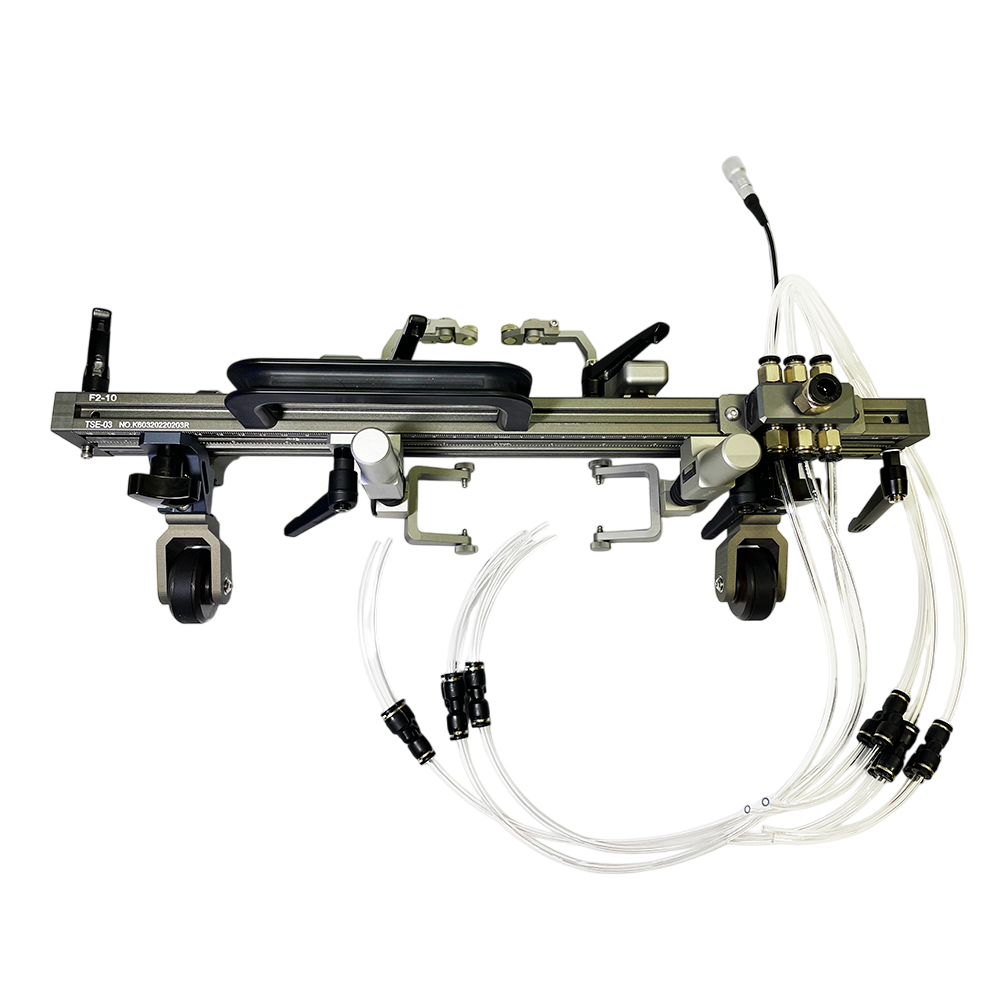

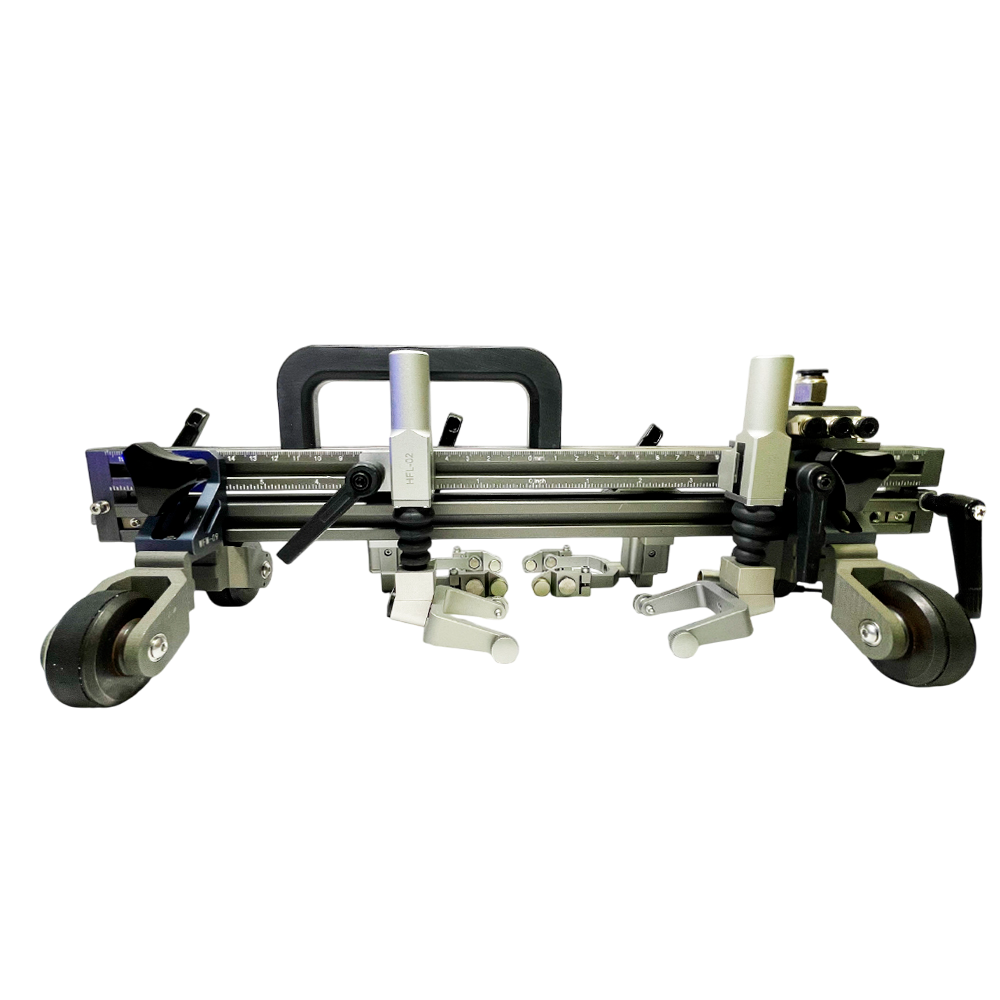

Сканирующие устройства серии TSE – это компактные колёсные ультразвуковые сканеры, предназначенные для механизированного контроля сварных швов плоских объектов и труб c наружным диаметром от 168 мм и выше, а также для ручного ультразвукового контроля сварных соединений приварки фасонных изделий в виде отводов, поворотов и т.д. датчиками на фазированной решетке и TOFD-методом. Сканеры TSE производства компании SIUI совместимы с приборами от компаний Olympus, Sonatest, GE, M2M, TD, Sonotron и др.

В зависимости от модели (TSE-01, TSE-02, TSE-03) и модификации (A, B, C, D, E) на сканирующие устройства устанавливаются совместимые датчики и призмы PA и TOFD, позволяющие осуществлять контроль сварных швов пластин и труб с наружным диаметром до 300 мм. Сканеры TSE отличаются простой и удобной заменой призм и датчиков и возможностью смены конфигурации под различные объекты контроля. Оснащены прижимным механизмом и магнитными колёсами для создания хорошего контакта с объектом контроля, а алюминиевая рейка с разметкой в виде линейки позволяет точно выставить преобразователи относительно сварного шва. При необходимости сканер можно дополнительно оснастить лазером для центровки.

Широкое распространение сканеры TSE получили в нефтегазовой отрасли, где необходима диагностика труб и трубных обвязок, а также особое внимание уделяется наиболее нагруженным элементам системы.

Особенности и преимущества

Предназначены для контроля труб, трубных обвязок, и контроля фасонных изделий (отводов, поворотов) на объектах нефтегазовой промышленности.

Подходит для труб с наружным диаметром от 168 см и выше.

Предназначены для реализации ручного ультразвукового контроля датчиками на фазированной решетке и TOFD-методом.

Имеют различные модели (TSE-01, TSE-02, TSE-03) и модификации (A, B, C, D, E), на которые устанавливаются совместимые датчики и призмы PA и TOFD.

Простоя замена призм и датчиков для контроля различных объектов.

Возможность смены конфигурации, исходя из требований контроля.

Совместимы с приборами других производителей.

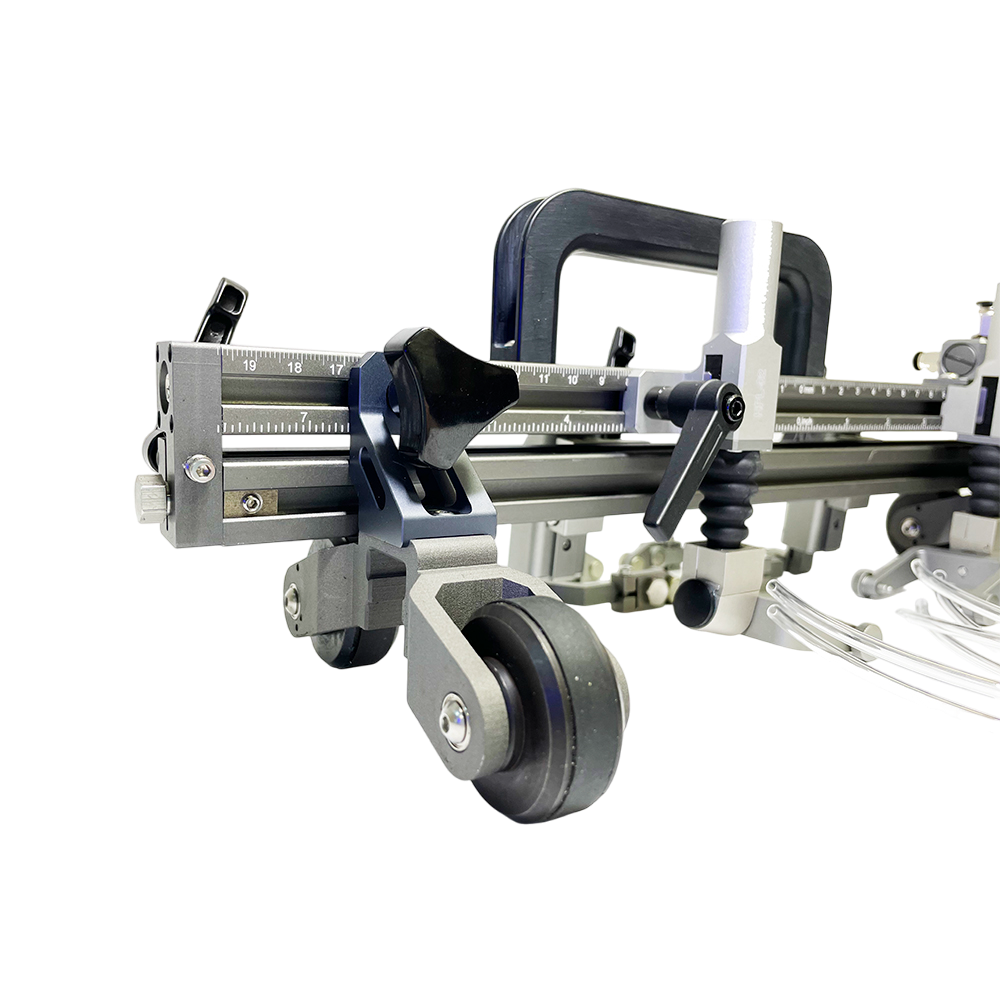

Алюминиевая рейка с разметкой в виде линейки позволяет точно выставить преобразователи относительно сварного шва.

Крепёжная рейка позволяет устанавливать датчики на необходимом расстоянии от сварного соединения.

Прижимной механизм позволяет создать хороший контакт датчика с объектом контроля.

Магнитные колёса легко удерживают сканер на объекте контроля.

Дополнительно можно установить лазер для центровки.

Небольшой вес, компактность и портативность.

Комплектация

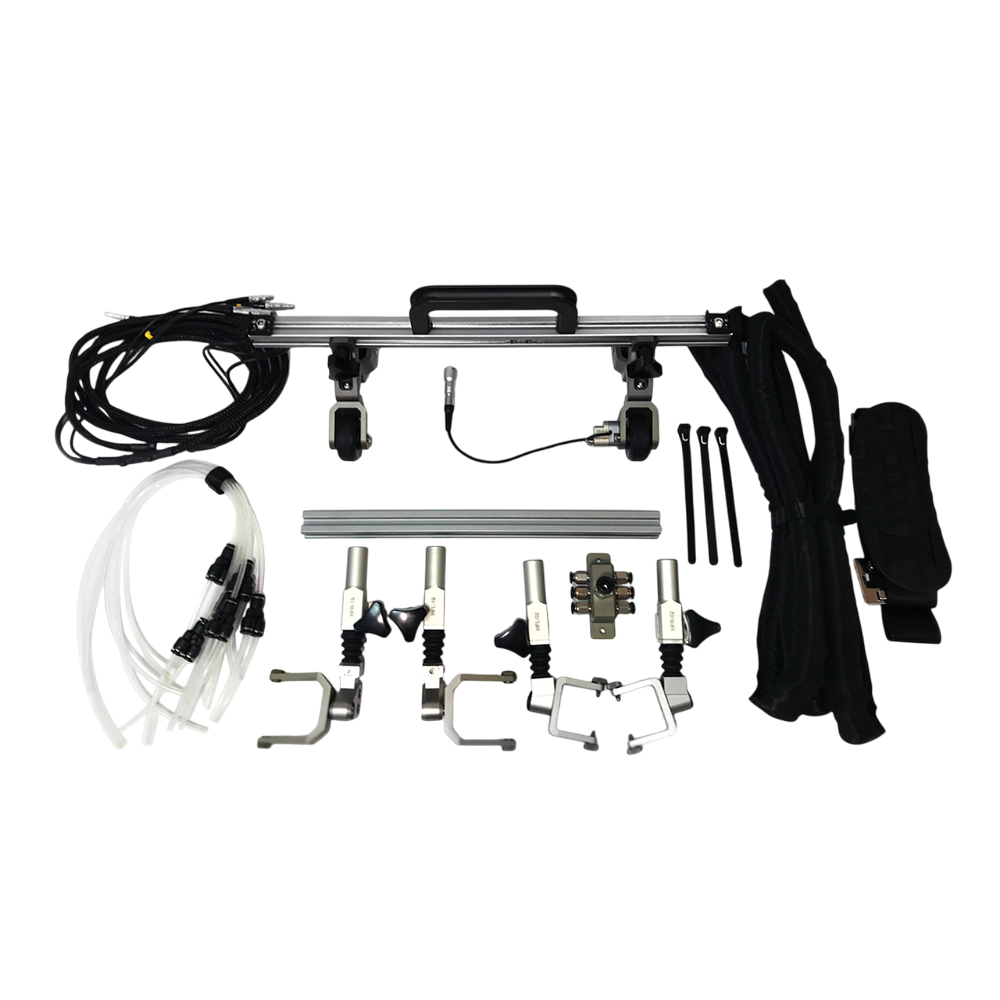

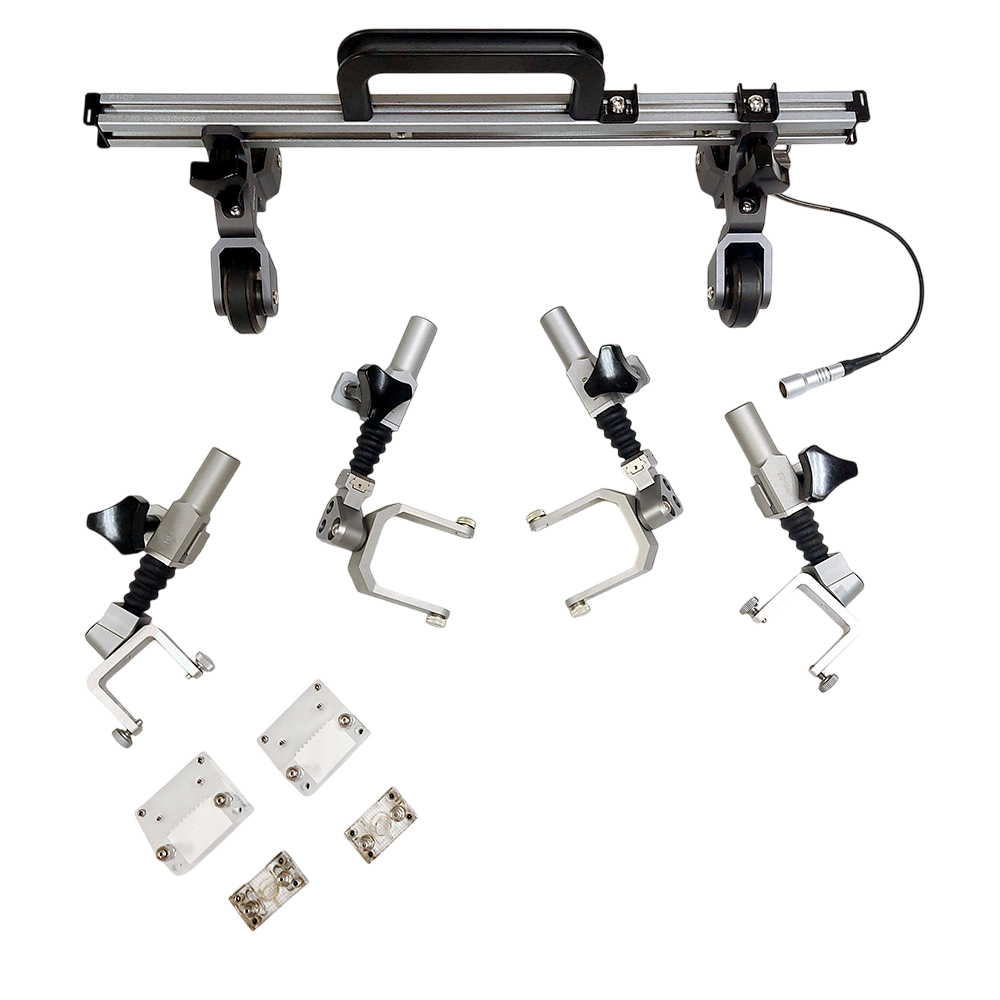

Стандартная комплектация:

Сканер TSE

Планка для крепления преобразователей

Энкодер с кабелем

Держатели для преобразователей

Комплект удерживающих винтов

Магнитные колёса

Ручка

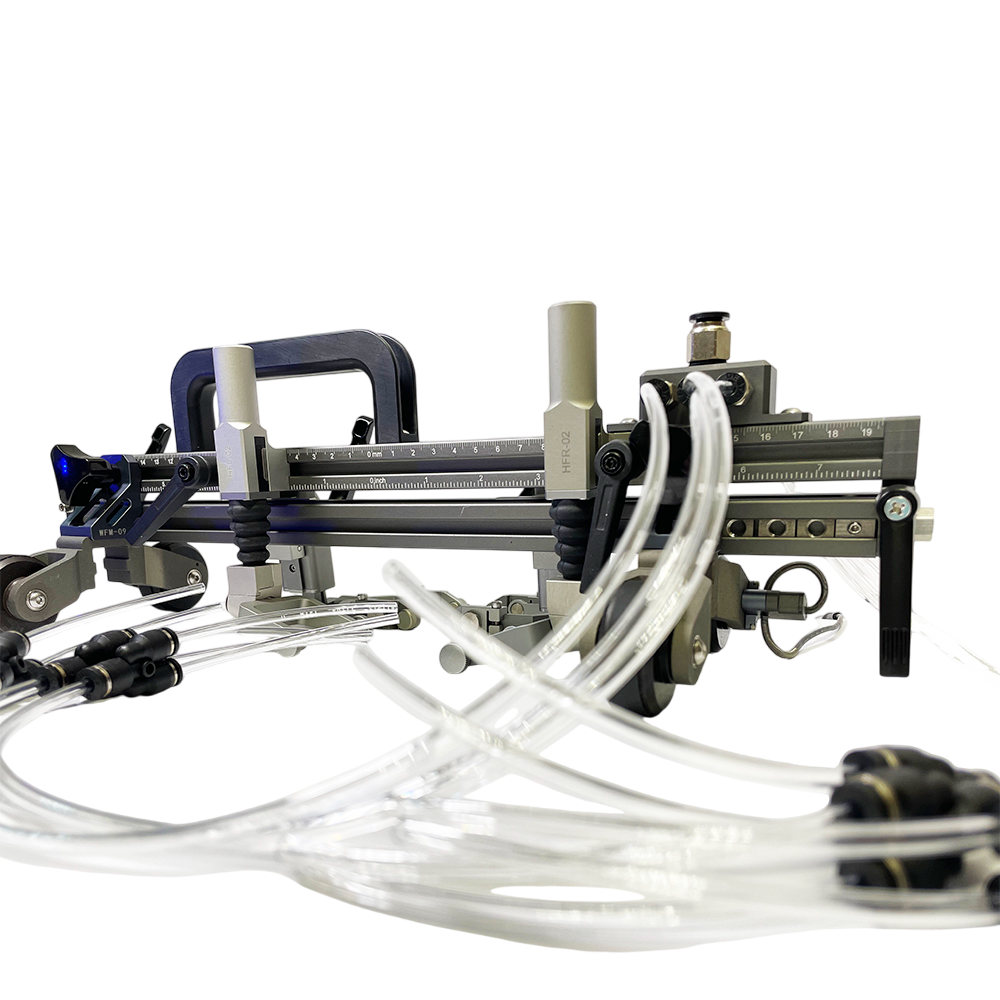

Комплект трубок для подачи жидкости

Разветвитель для подачи жидкости

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

Лазер для центровки

Колёса WFM-09 с тормозом BR-01

Ручная подача жидкости IH-05 (5 л)

Автоматическая подача жидкости IA-02 (18 л)

Автоматическая подача жидкости IA-01.

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
