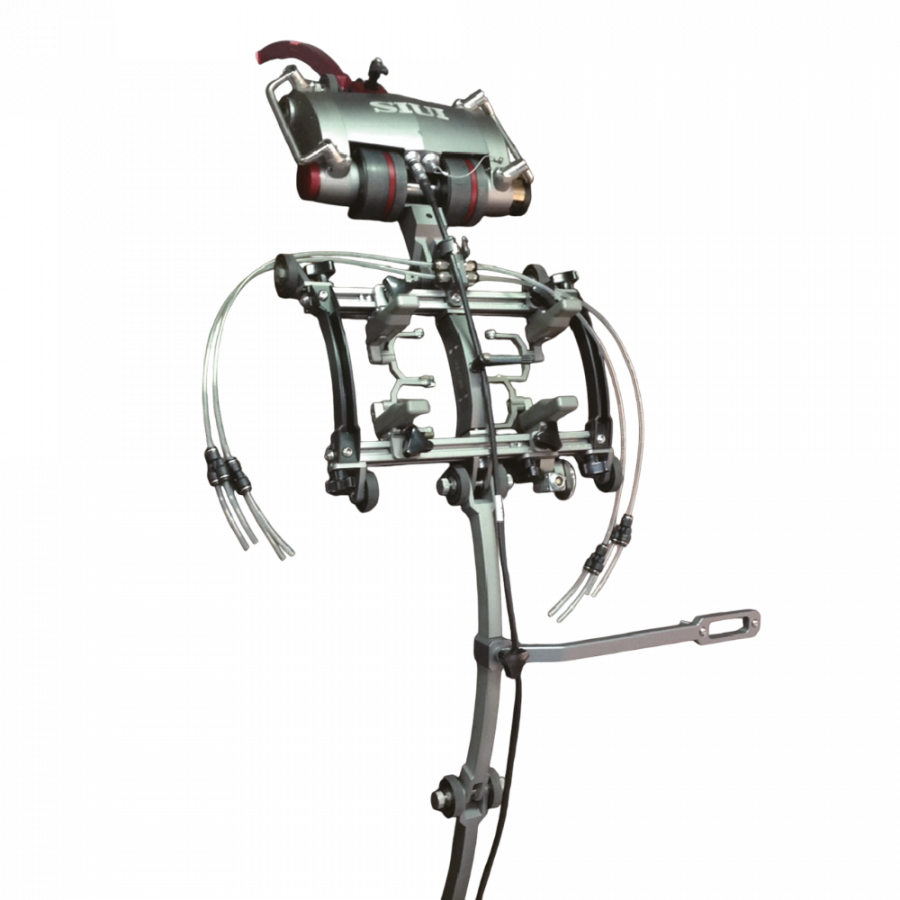

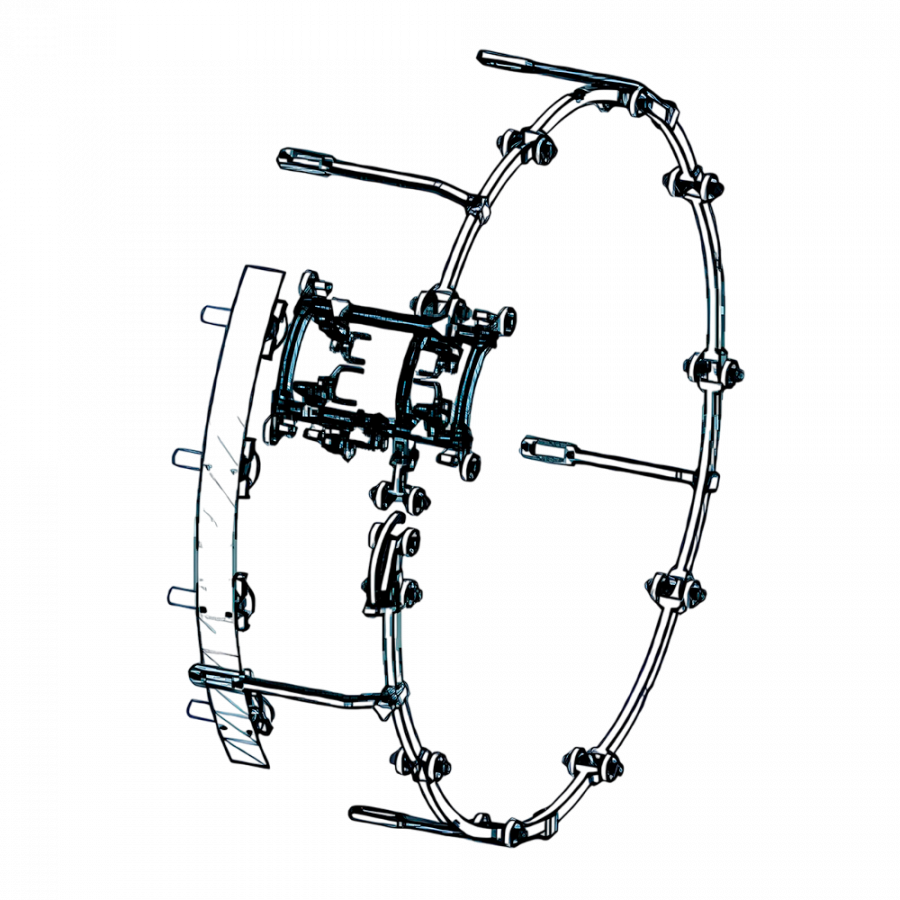

Система для ультразвукового контроля цепного типа CPS-01

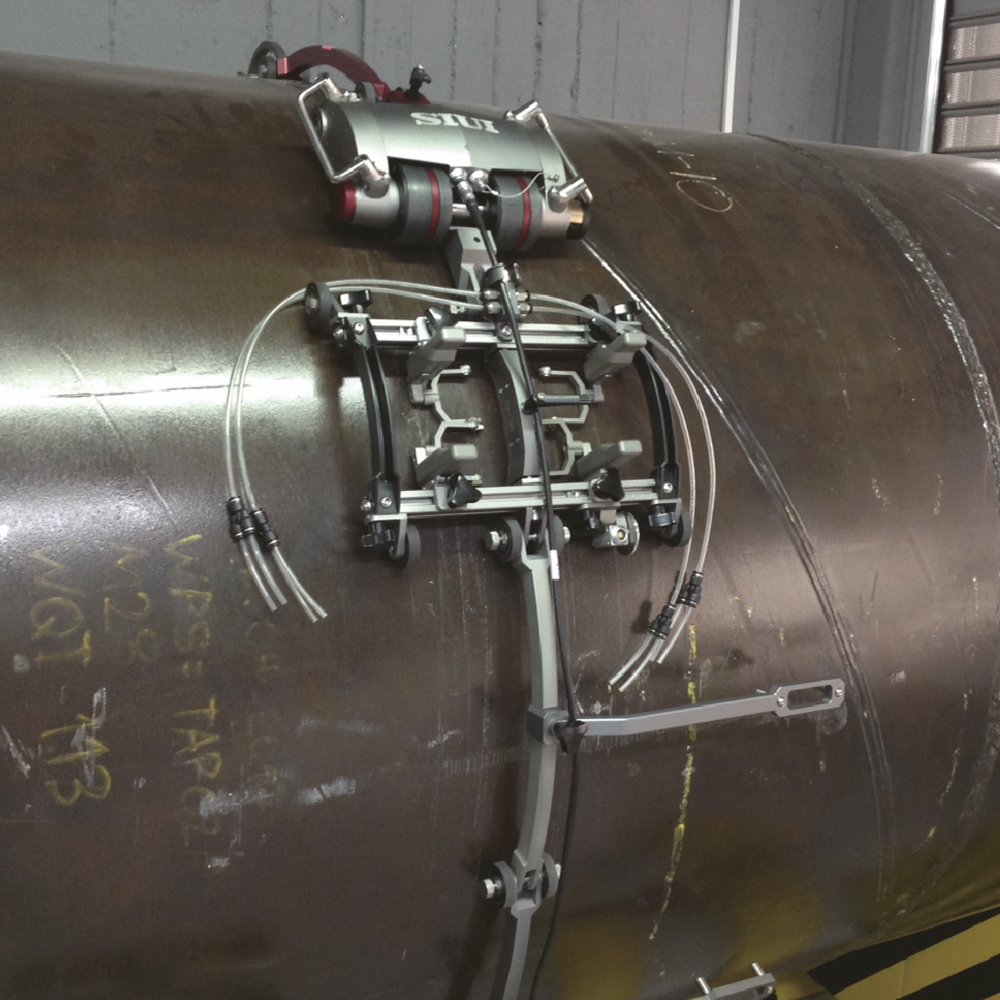

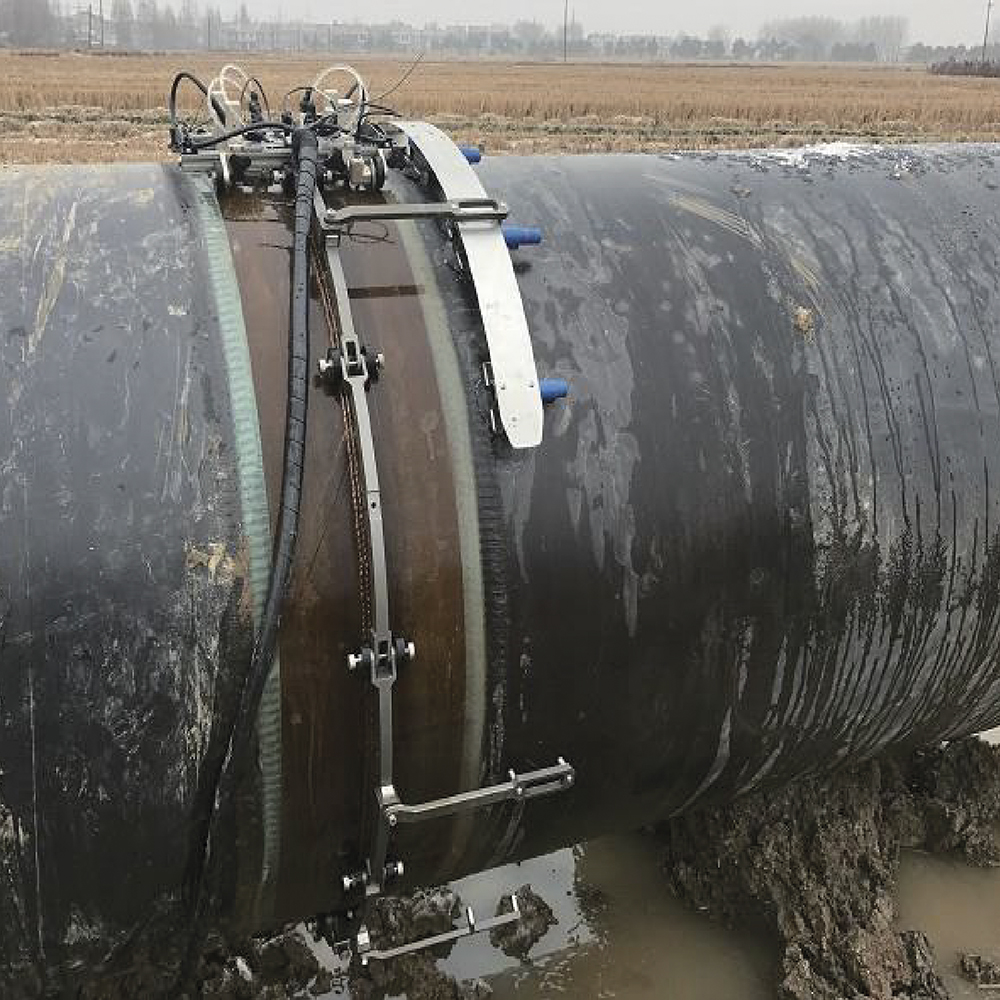

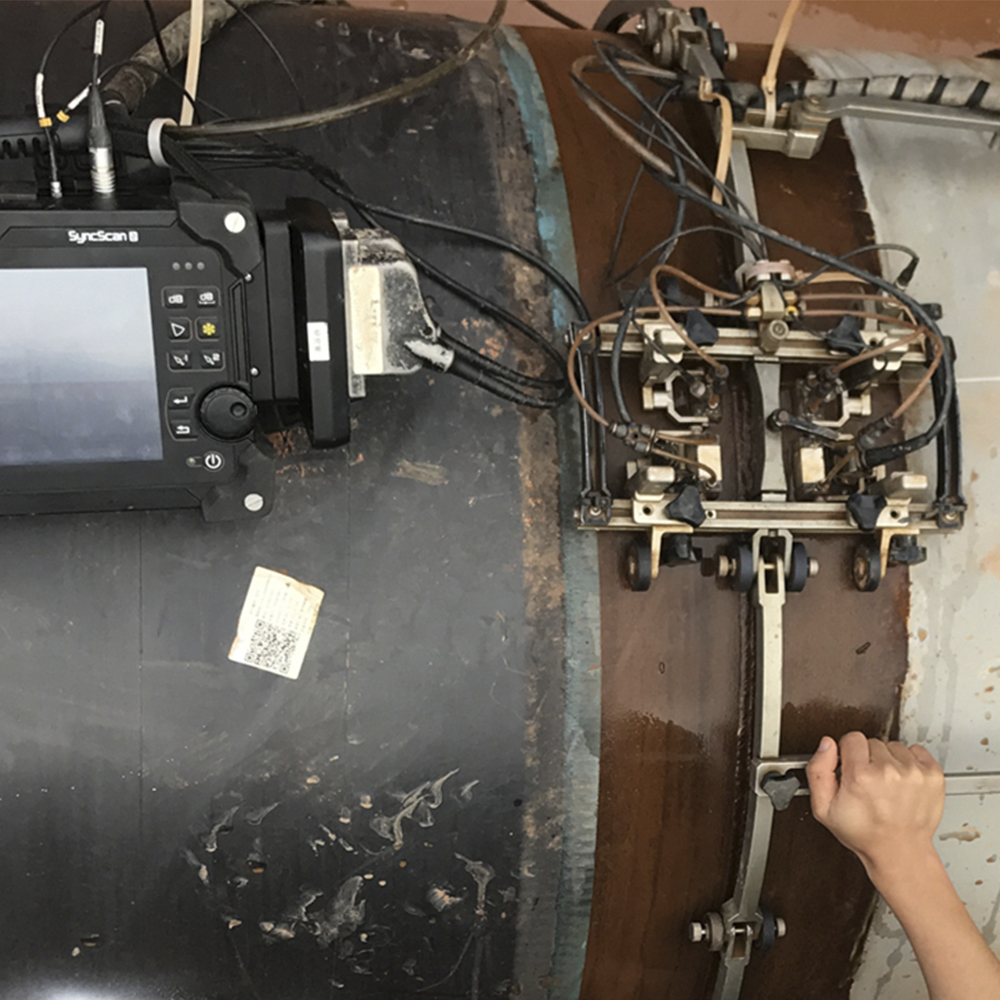

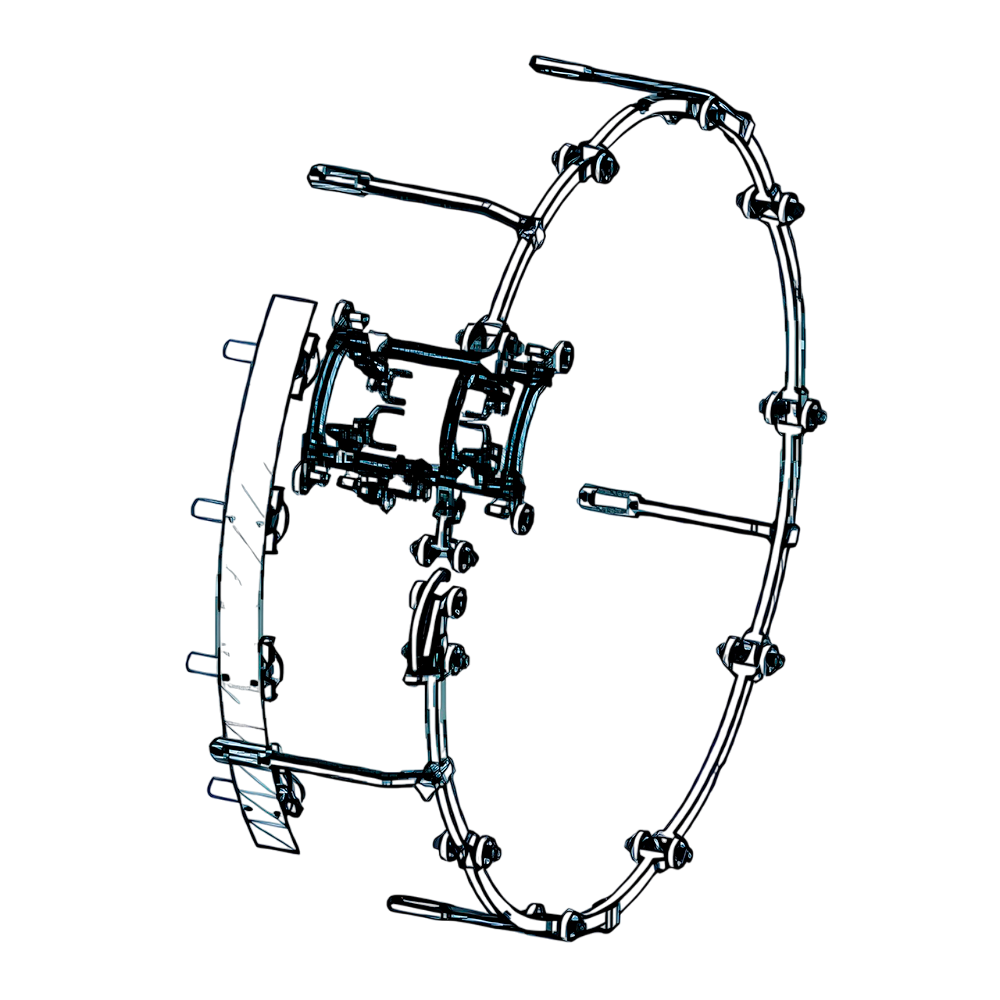

Сканер цепного типа CPS-01 предназначен для полноценного контроля кольцевых сварных соединений на сухопутных участках магистральных трубопроводов большой протяжённости с наружным диаметром от 1000 до 1300 мм. Возможны различные конфигурации с использованием двух датчиков PA и одного канала TOFD. Совместим с ультразвуковыми дефектоскопами различных производителей (SIUI, Olympus, Sonatest, Technology Design, Gekko и др.), реализующих метод фазированной решетки и TOFD-метод.

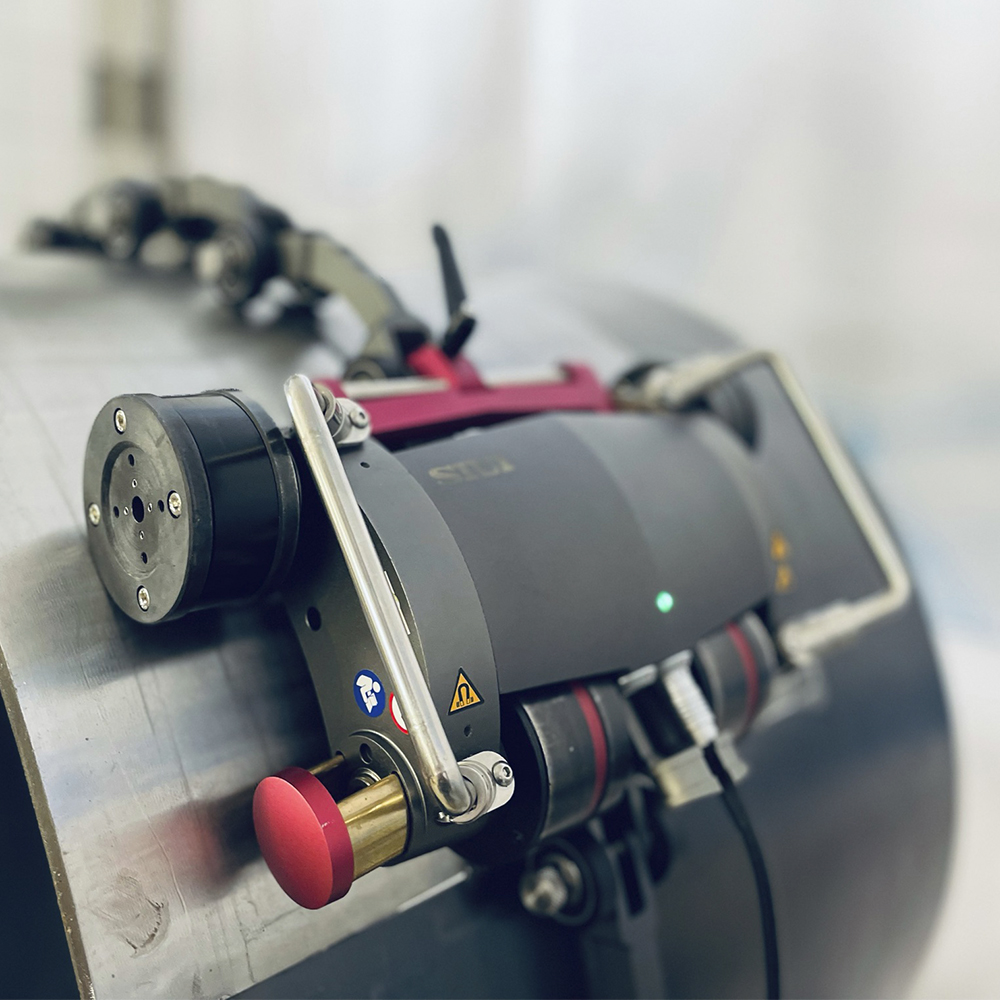

Сканер имеет компактную конструкцию, характеризуются надёжной фиксацией на трубе и высокой точностью позиционирования. Звенья сканера с парными колёсами из высокоэластичной резины обеспечивают устойчивое положение и плавное движение сканера на объекте контроля. Лёгкая конструкция пряжки обеспечивает возможность быстрой замены звеньев. Конструкция цепи совместно с направляющим рельсом обеспечивает минимальное смещение и высокую точность измерений. При смене конфигурации датчиков разборка цепи не нужна.

Сканеры позволяют проводить контроль как в ручном режиме, так и в автоматическом при использовании моторизованного привода. При автоматизированном методе контроля с модулем AUS-01 имеет 7 скоростей сканирования от 1 до 3,5 метра в минуту.

Особенности и преимущества

Предназначен для контроля кольцевых сварных соединений на трубопроводах большой протяженности с наружным диаметром от 1000 до 1300 мм.

Контроль акустического контакта в режиме реального времени.

Возможны различные конфигурации c использованием 2 датчиков PA и одного канала TOFD.

Ручной или автоматизированный (с модулем AUS-01) метод сканирования.

При автоматизированном методе возможно 7 скоростей сканирования от 1 до 3,5 метров в минуту.

Время работы блока питания от аккумулятора составляет до 6 часов.

Звенья сканера с парными колесами обеспечивают устойчивое положение на объекте контроля.

Лёгкая конструкция пряжки обеспечивает возможность быстрой замены звеньев.

Конструкция цепи совместно с направляющим рельсом обеспечивает минимальное смещение и высокую точность измерений.

Колёса из высокоэластичной резины для плавного движения сканера.

Поворотная ручка для размагничивания колеса для лёгкого снятия.

Гибкая конструкция, разборка цепи не нужна при смене конфигурации датчиков.

Направляющую можно прикрепить к немагнитным поверхностям.

Ручное или автоматическое устройство полива для поддержания хорошего акустического контакта.

Водонепроницаемый и устойчивый к ржавчине.

Комплектация

Стандартная комплектация:

Звенья для регулировки под контролируемый диаметр CPS-01

Держатели для PA датчика

Держатели для TOFD датчика

Крепежная рамка для преобразователей (с колесами)

Энкодер с кабелем

Разветвитель подачи жидкости

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

Модуль для автоматизированного сканирования AUS-01

Разветвитель для подключения двух преобразователей PAUT

Преобразователь PAUT/TOFD с разными характеристиками

Призма PAUT / TOFD

Ручная подача жидкости IH-05 (5 л)

Автоматическая подача жидкости IA-02 (18 л)

Автоматическая подача жидкости IA-01.

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
