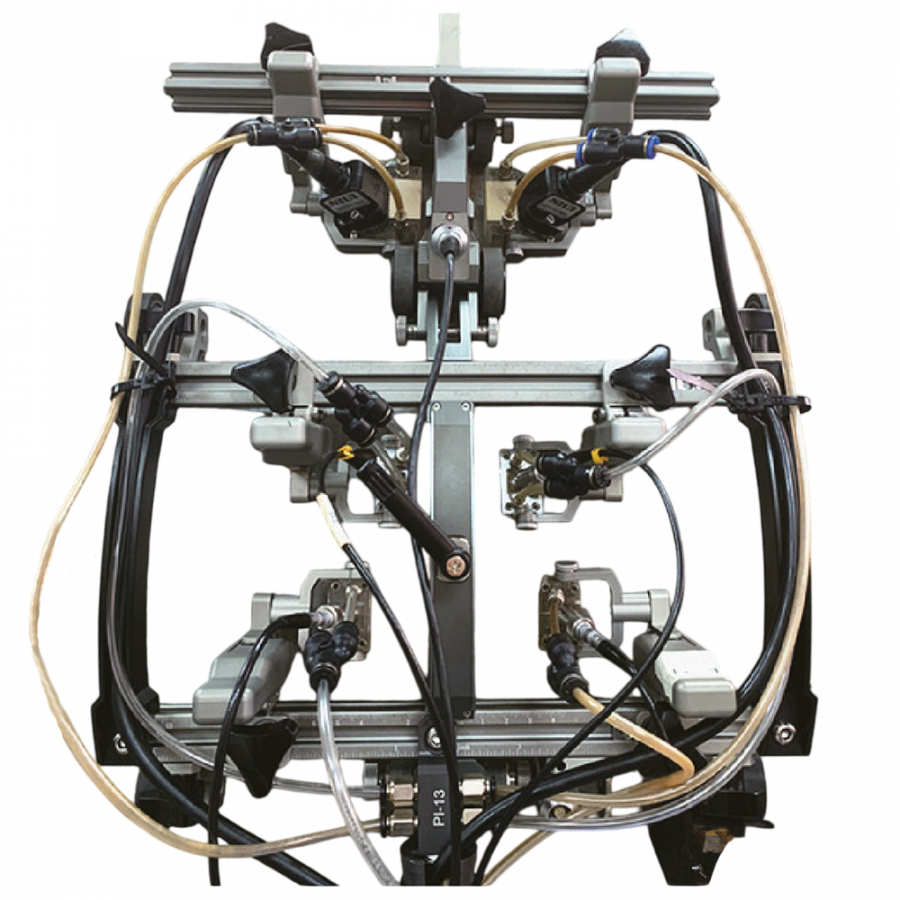

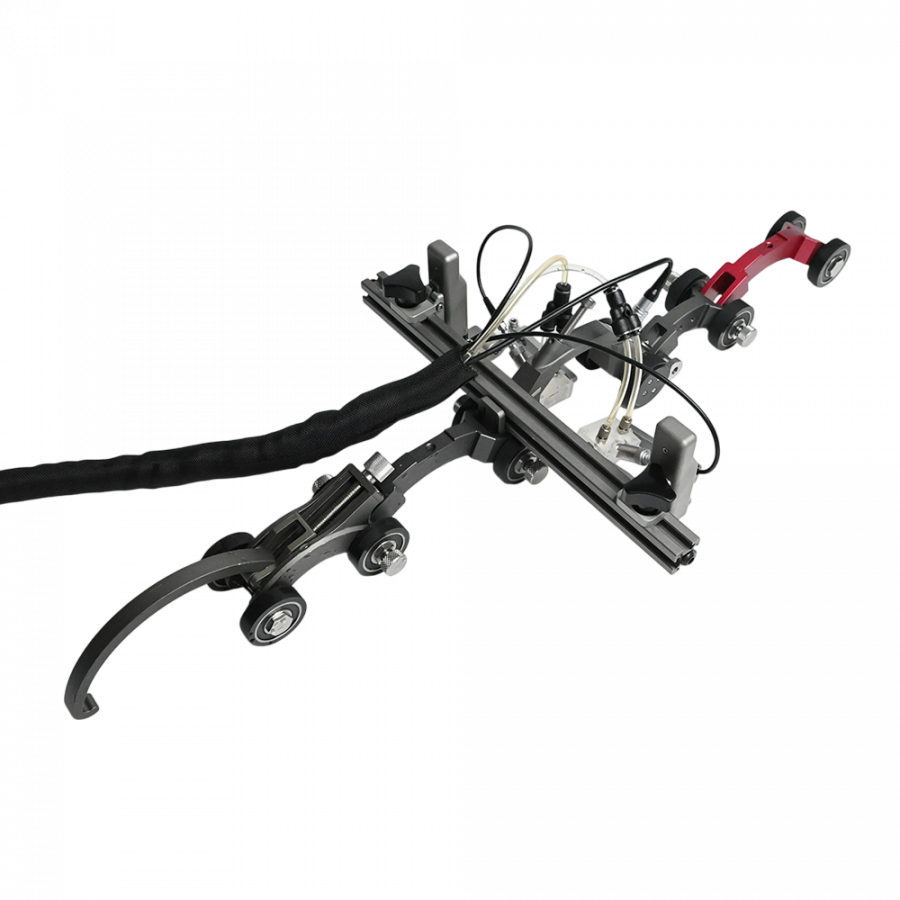

Система для ультразвукового контроля цепного типа CPS-02

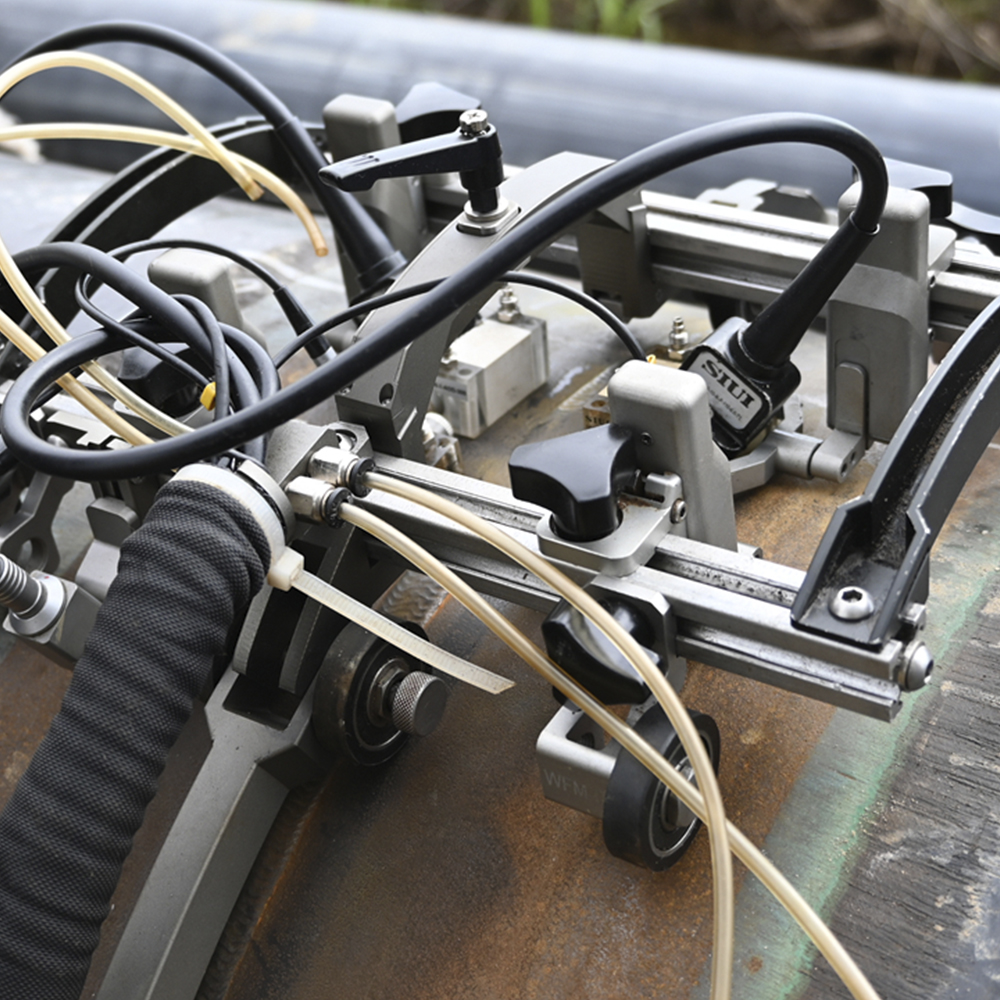

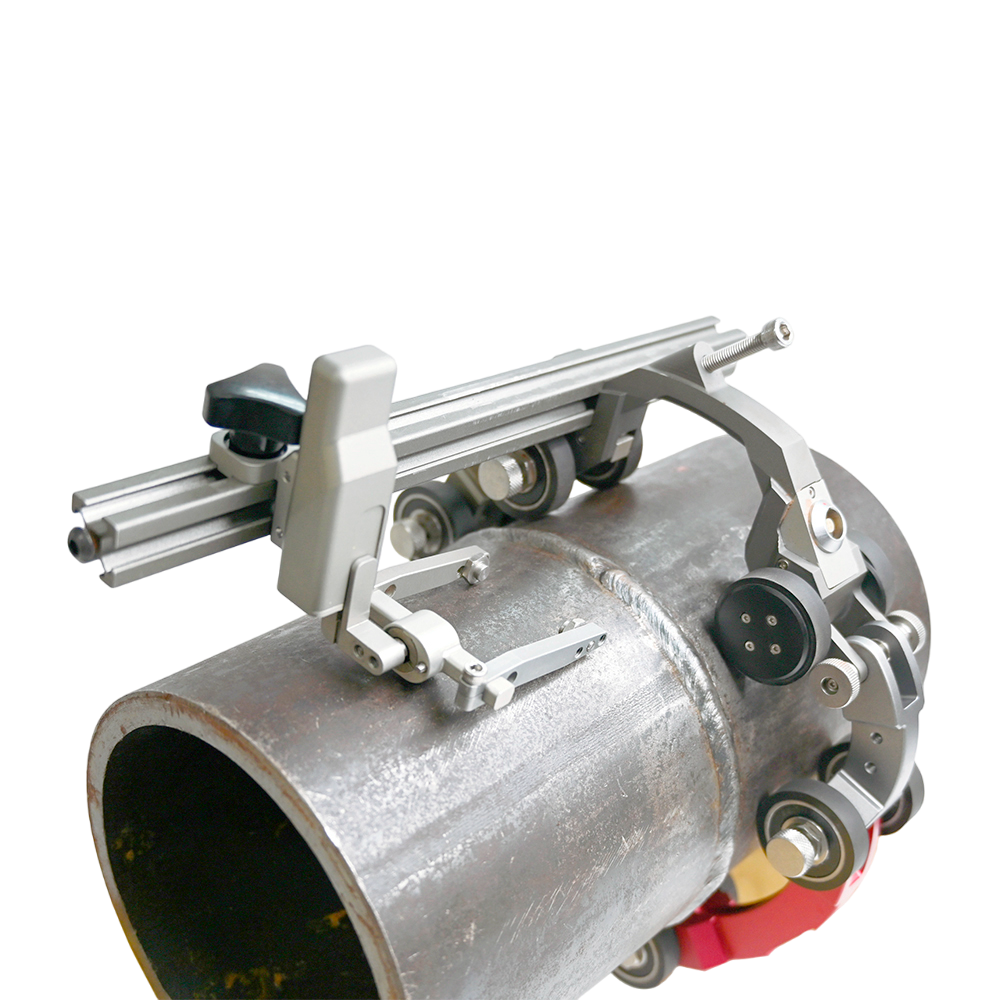

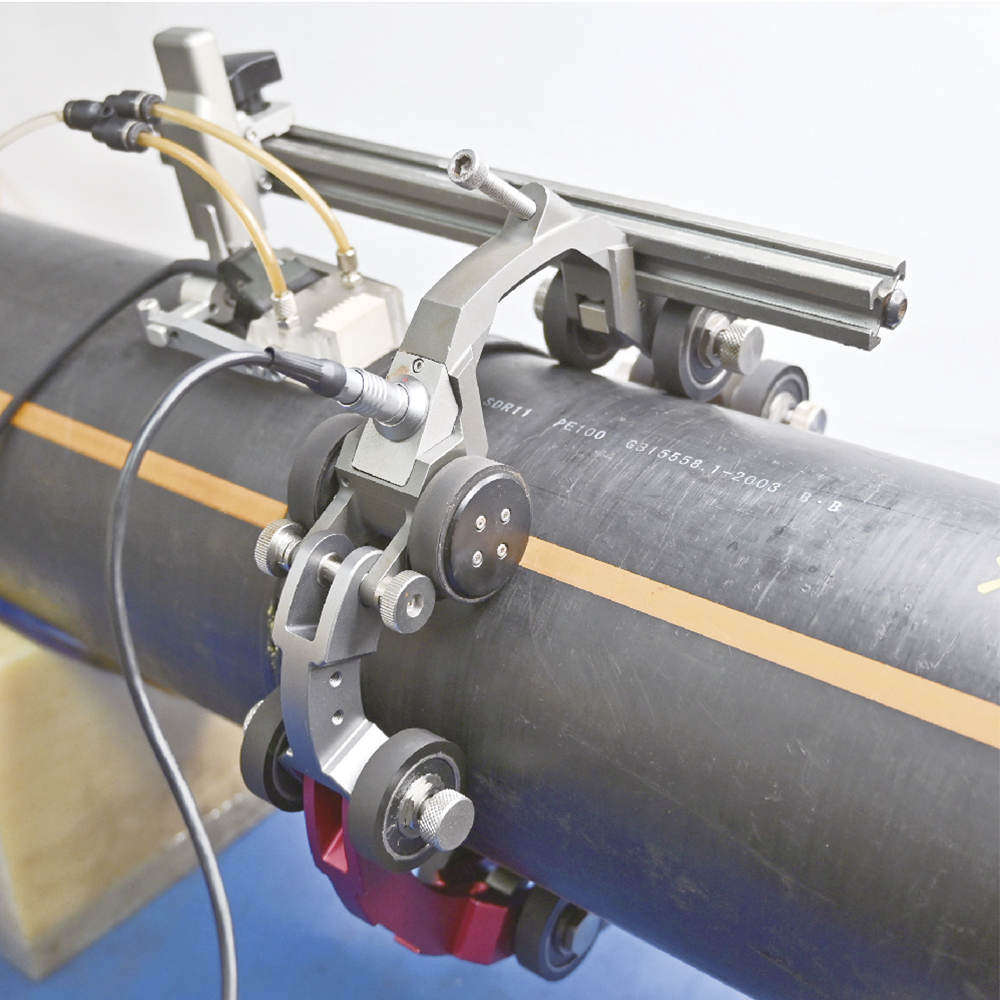

Сканер цепного типа CPS-02 предназначен для полноценного контроля кольцевых сварных соединений на трубах средних и больших диаметров с наружным диаметром от 100 до 1000 мм (CPS-02, CPS-02A) и от 100 до 1300 мм (CPS-02B) и большой толщиной стенки. Возможны различные конфигурации с использованием двух датчиков PA и двух каналов TOFD. Совместим с ультразвуковыми дефектоскопами различных производителей (SIUI, Olympus, Sonatest, Technology Design, Gekko и др.), реализующих метод фазированной решетки и TOFD-метод.

Изготовлен из высокопрочного алюминиевого сплава. Сканер имеет компактную конструкцию, характеризуются надёжной фиксацией на трубе и высокой точностью позиционирования. Звенья сканера с парными колёсами из высокоэластичной резины обеспечивают устойчивое положение и плавное движение сканера на объекте контроля. Лёгкая конструкция пряжки обеспечивает возможность быстрой замены звеньев. При смене конфигурации датчиков разборка цепи не нужна.

Сканеры позволяют проводить контроль в ручном режиме. Для труб с наружным диаметром от 500 мм возможен автоматизированный способ сканирования с применением модуля AUS-01.

Для CPS-02 стандартная конфигурация с использованием двух датчиков PA на трубе с внешним диаметром от 100 до 1000 мм и дополнительно возможно подключение одного канала TOFD. Для CPS-02A стандартная конфигурация с использованием двух датчиков РА и одного канала TOFD на трубе с внешним диаметром от 100 до 1000 мм и дополнительно возможно подключение двух датчиков РА и двух каналов TOFD. Для CPS-02B стандартная конфигурация с использованием двух датчиков РА и одного канала TOFD на трубе с внешним диаметром от 300 до 1000 мм.

Особенности и преимущества

Предназначен для контроля кольцевых сварных соединений на трубах средних и больших диаметров с наружным диаметром от 100 до 1300 мм и большой толщиной стенок.

Контроль акустического контакта в режиме реального времени.

Возможны различные конфигурации c использованием 2 датчиков PA и до двух каналов TOFD.

Ручной метод сканирования.

Автоматизированный метод сканирования с модулем AUS-01 для труб с наружным диаметром от 500 мм.

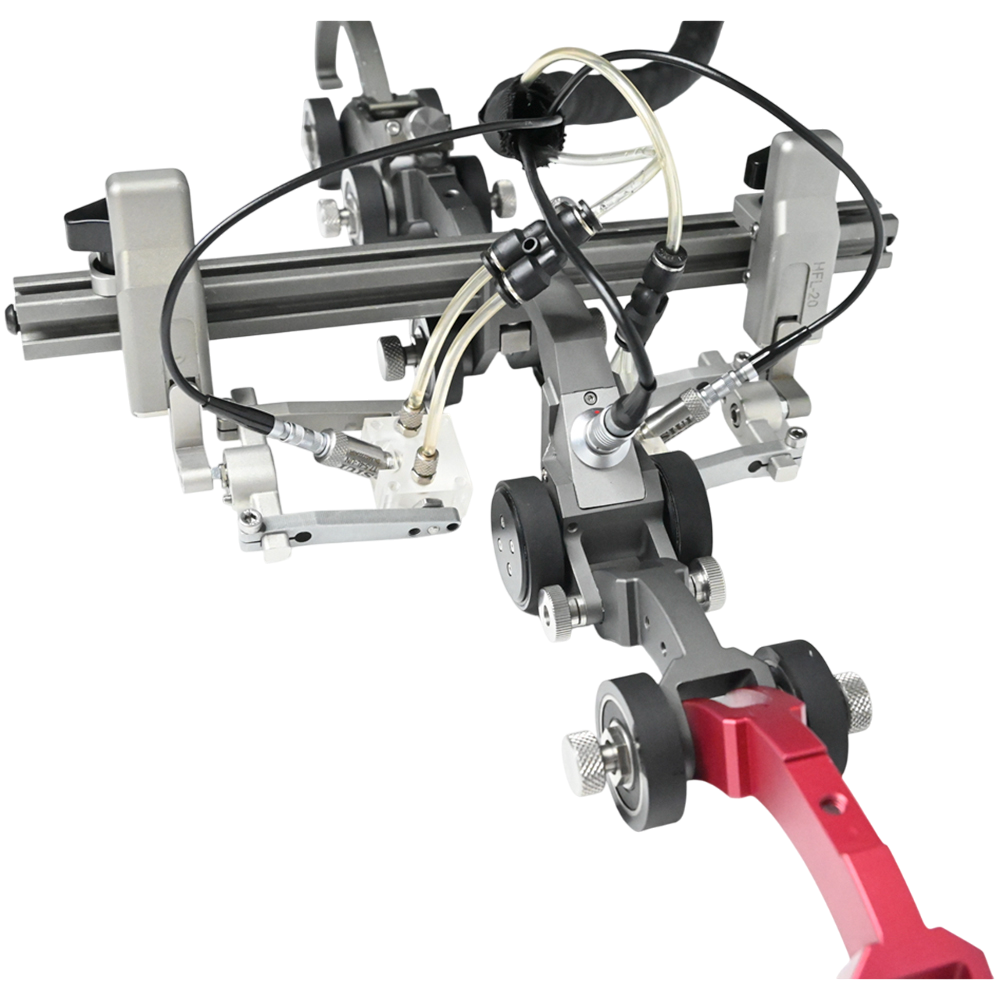

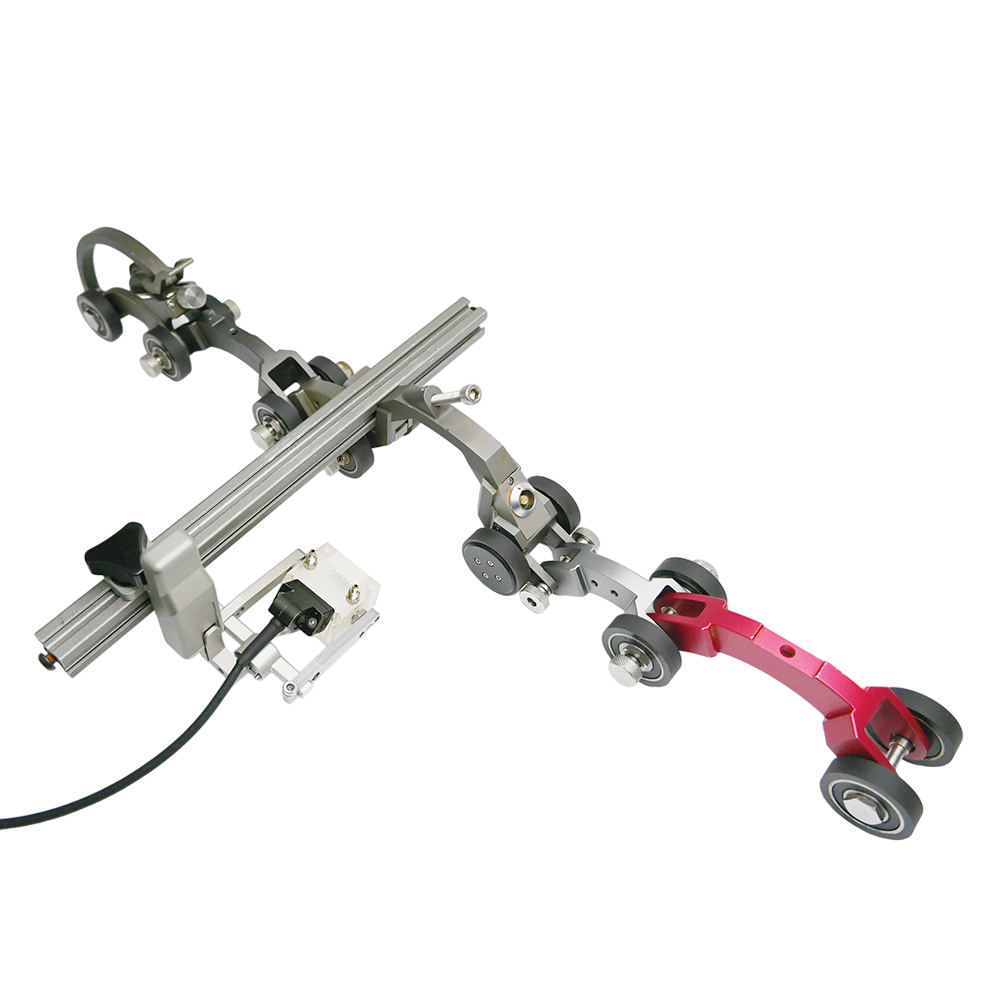

Звенья сканера с парными колесами обеспечивают устойчивое положение на объекте контроля.

Лёгкая конструкция пряжки обеспечивает возможность быстрой замены звеньев.

Колёса из высокоэластичной резины для плавного движения сканера.

Гибкая конструкция, разборка цепи не нужна при смене конфигурации датчиков.

Ручное или автоматическое устройство полива для поддержания хорошего акустического контакта.

Водонепроницаемый и устойчивый к ржавчине.

Изготовлен из высокопрочного алюминиевого сплава.

Комплектация

Стандартная комплектация:

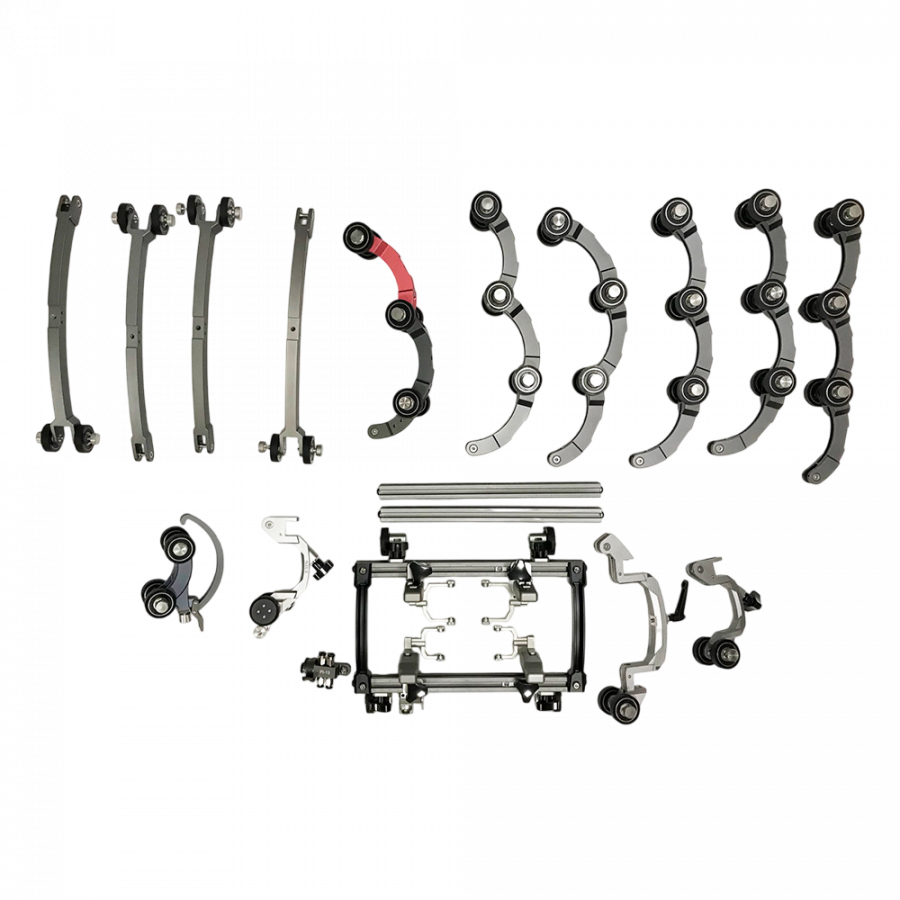

Звенья для регулировки под контролируемый диаметр CPS-02 / CPS-02A / CPS-02B

Держатели для PA датчика

Держатели для TOFD датчика (в зависимости от модификации)

Крепежная рамка для преобразователей (с колесами)

Энкодер с кабелем

Разветвитель подачи жидкости

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

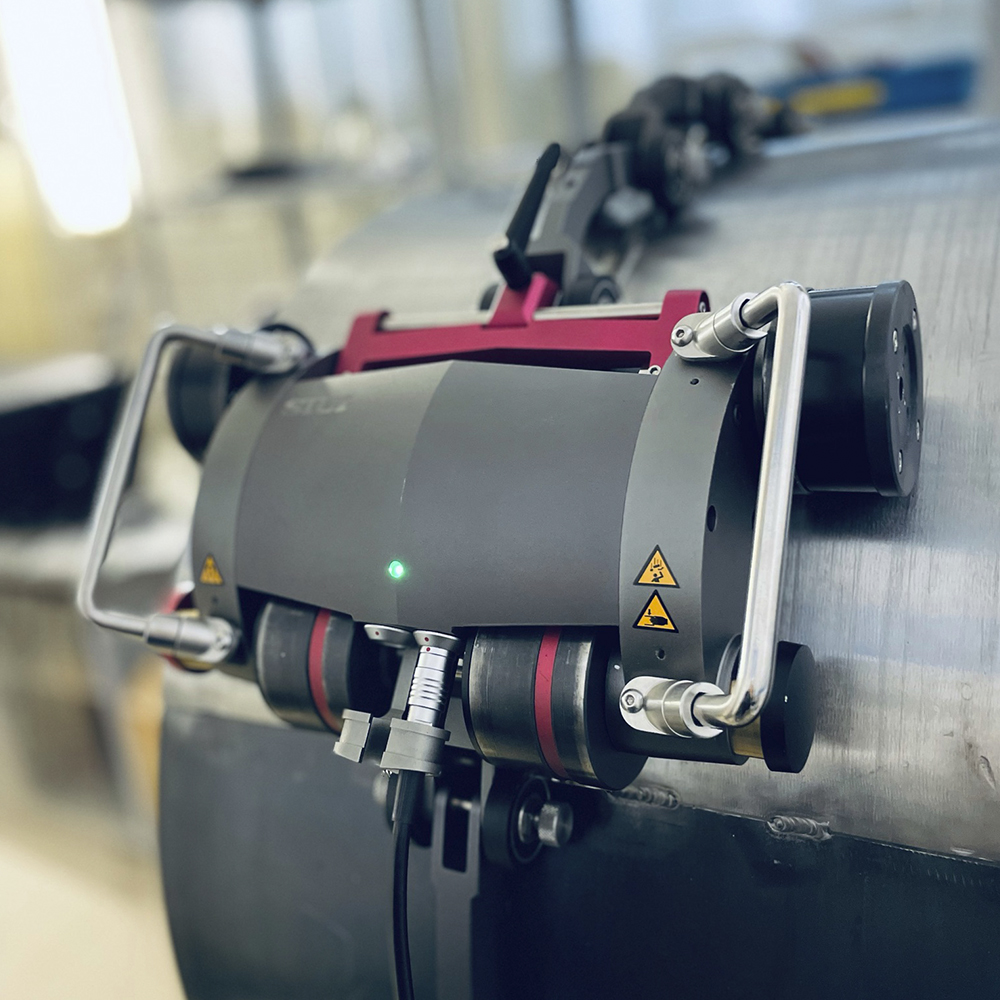

Модуль для автоматизированного сканирования AUS-01

Разветвитель для подключения двух преобразователей PAUT

Преобразователь PAUT/TOFD с разными характеристиками

Призма PAUT / TOFD

Ручная подача жидкости IH-05 (5 л)

Автоматическая подача жидкости IA-02 (18 л)

Автоматическая подача жидкости IA-01.

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
