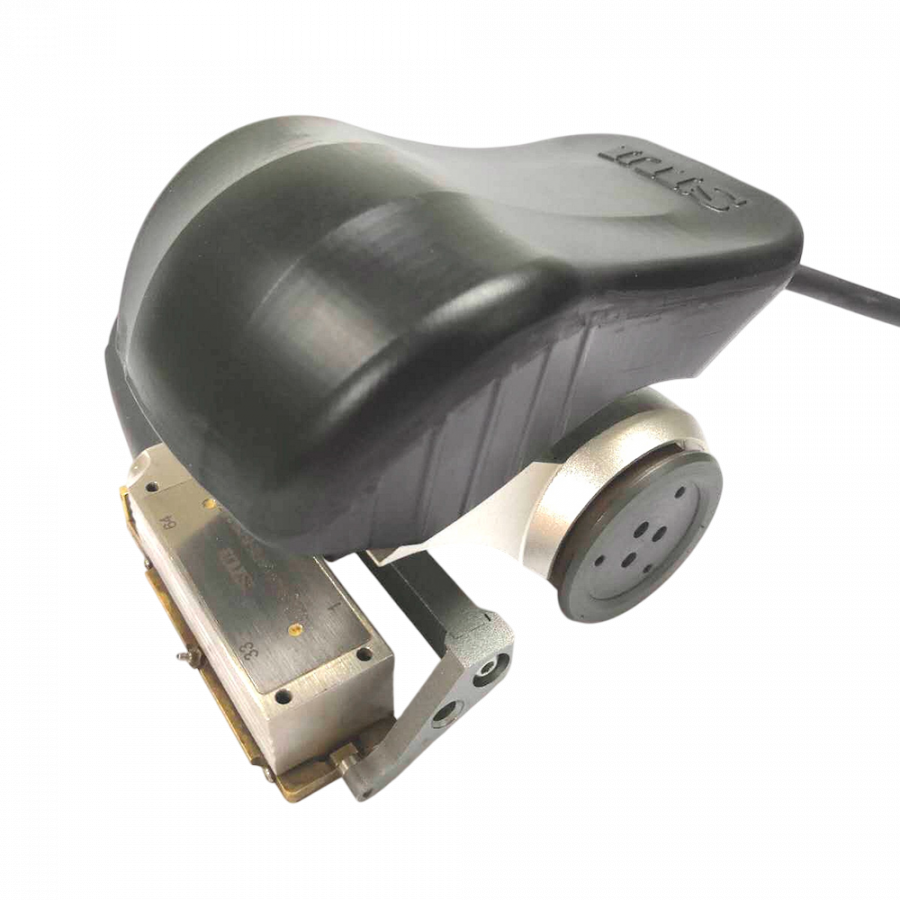

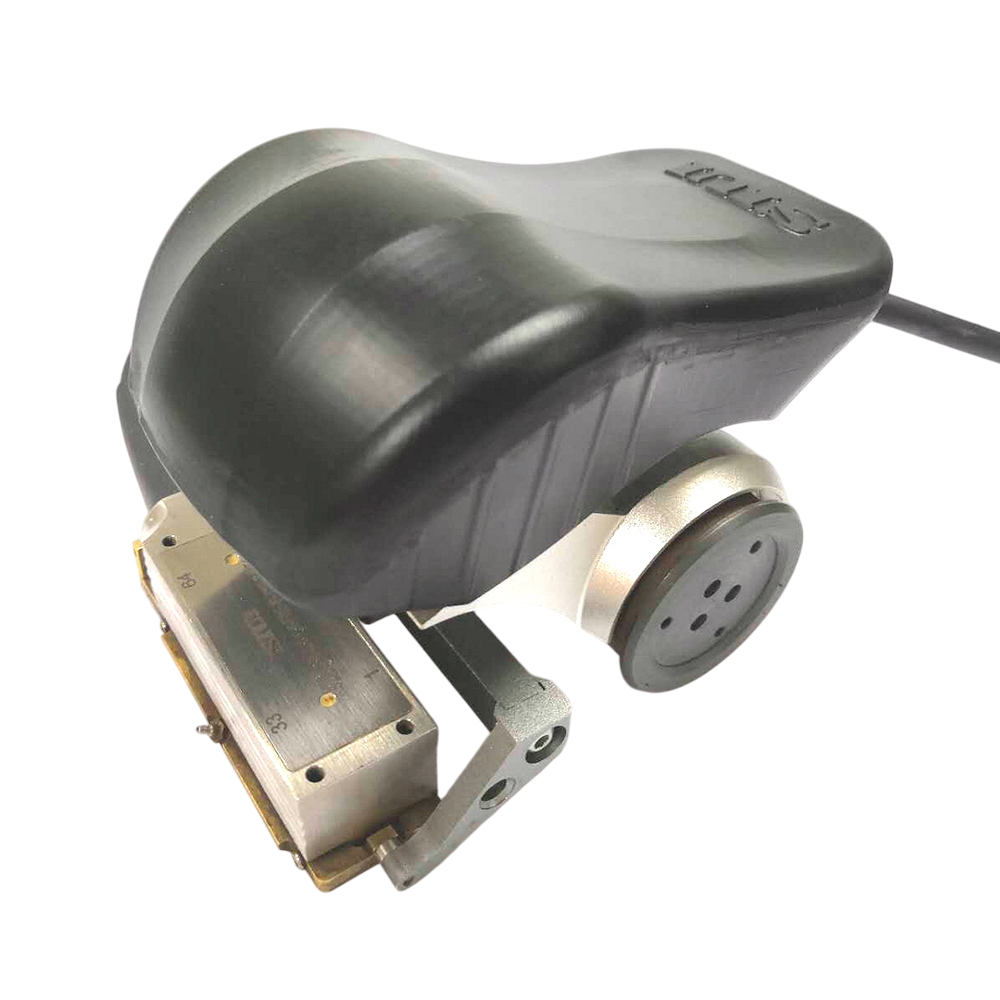

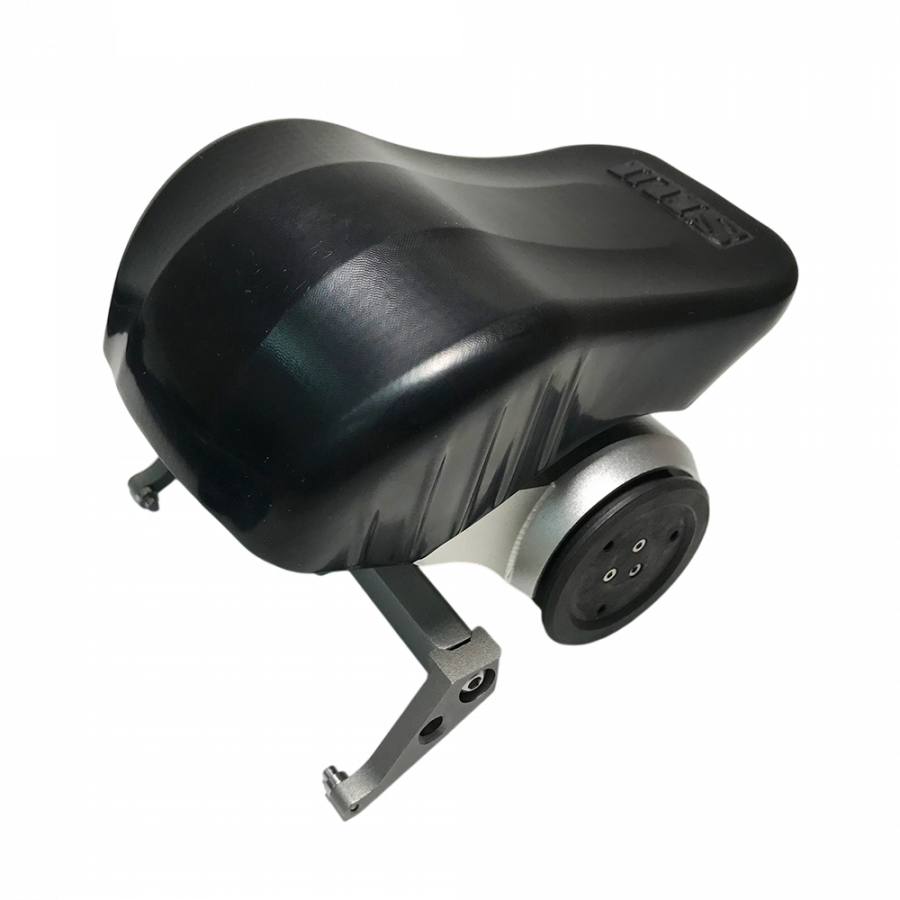

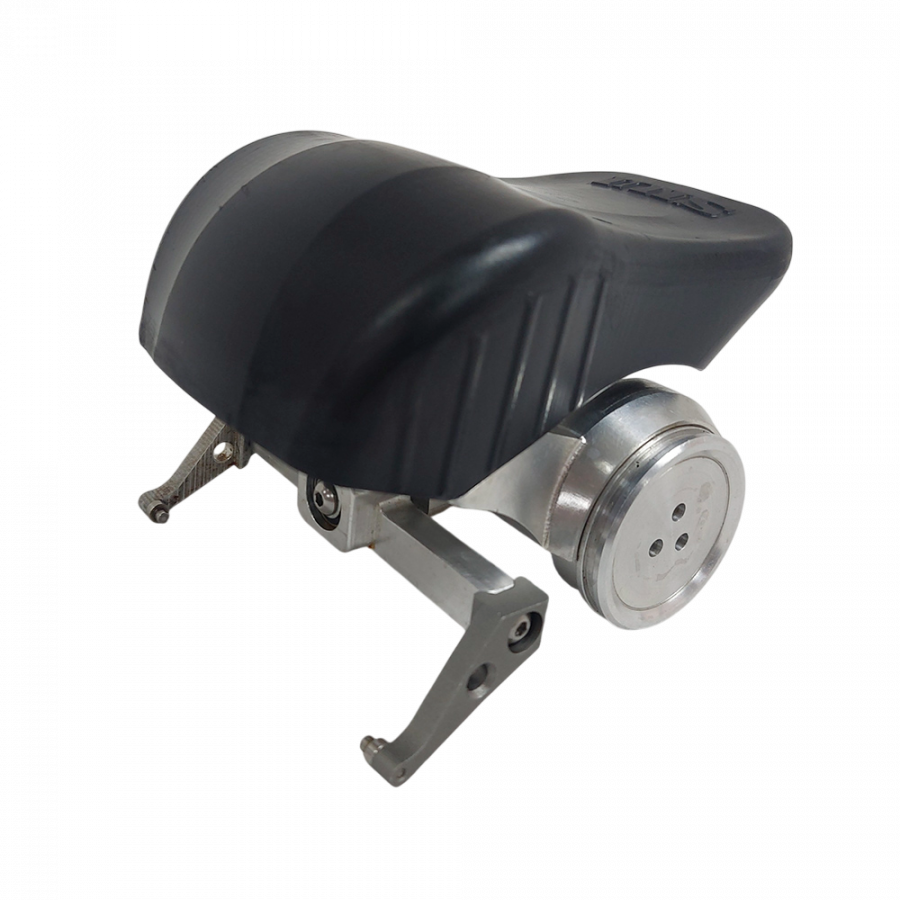

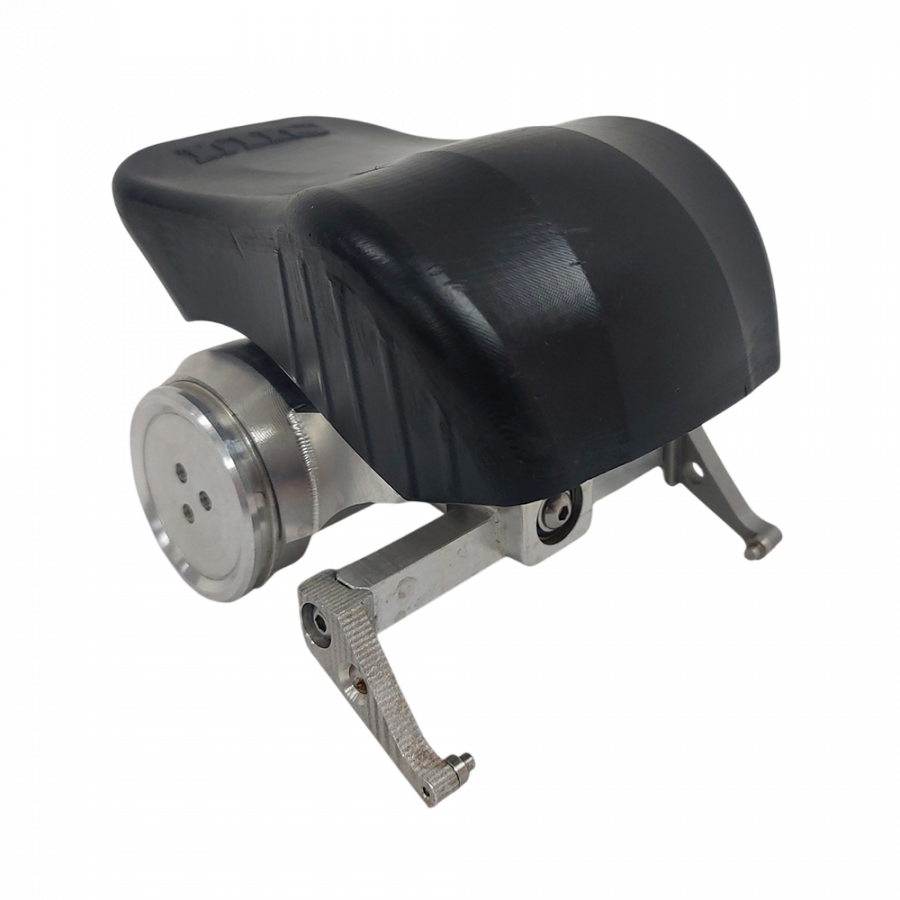

Ультразвуковое сканирующее устройство MPS‑02

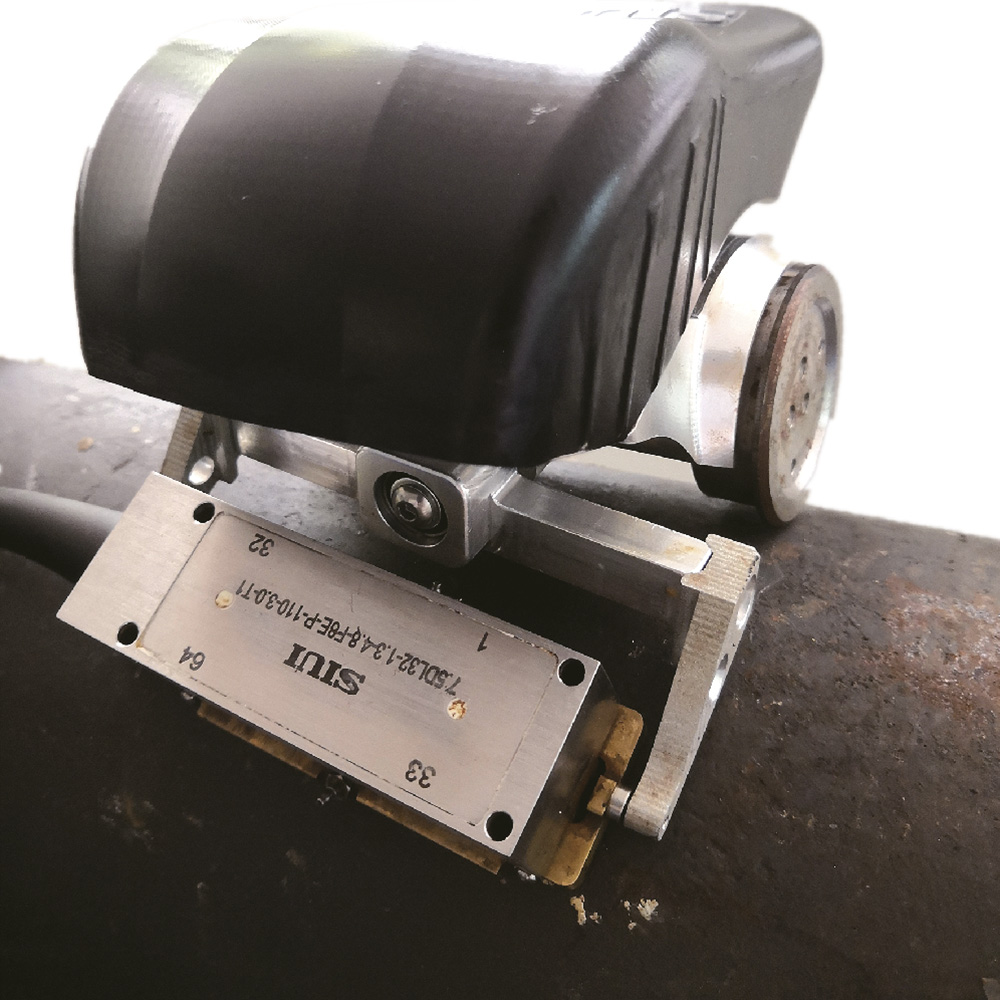

Ультразвуковое сканирующее устройство MPS-02 предназначено для картографирования коррозии, поиска расслоений и утонений на трубах с наружным диаметром от 100 мм и толщиной более 4 мм, а также плоских объектов. Применение датчиков на фазированной решетке позволяет быстро и легко провести контроль на наличие коррозионных повреждений, а специальное программное обеспечение отображает карту коррозии и позволяет с большой точностью провести измерения дефектного участка. Сканер MPS-02 обеспечивает широкий охват сканирования с высоким разрешением С-скана и фокусировкой с фазированной решёткой DLA преобразователя. Позволяет отображать положение датчика и статистической информации в режиме реального времени.

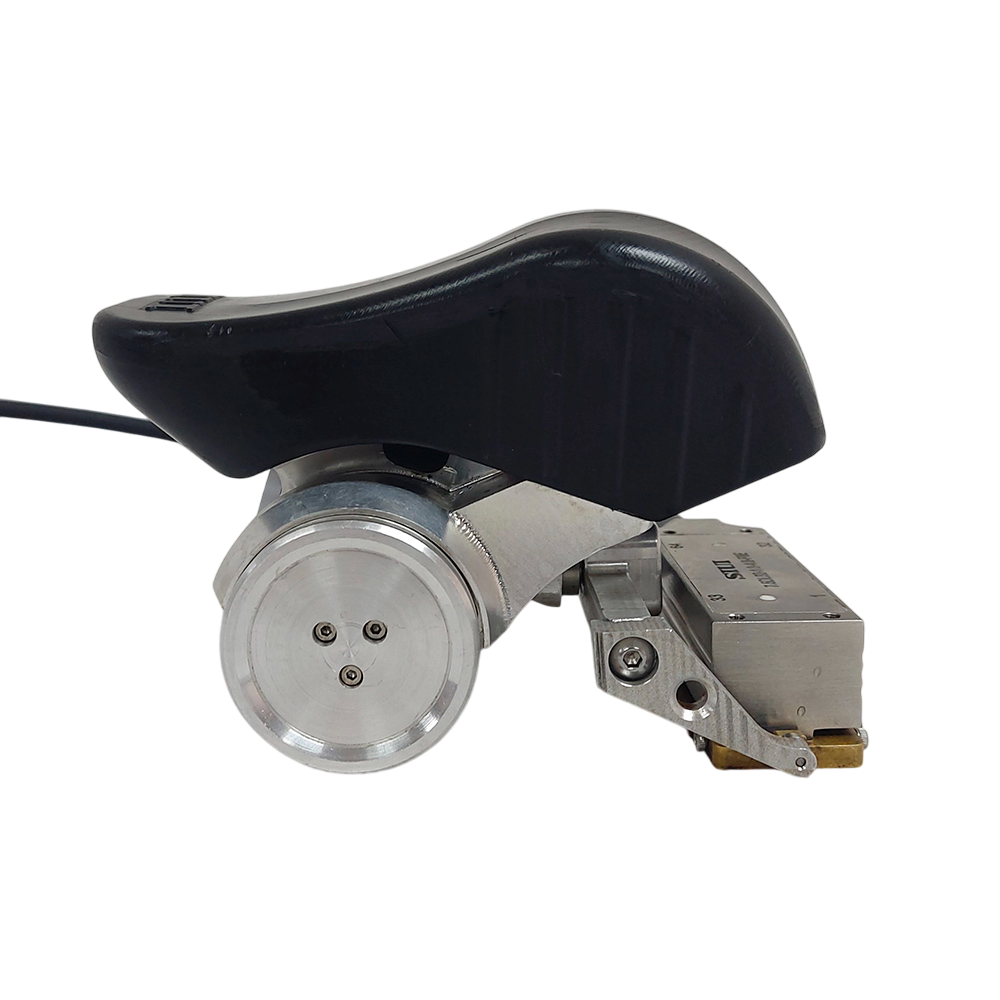

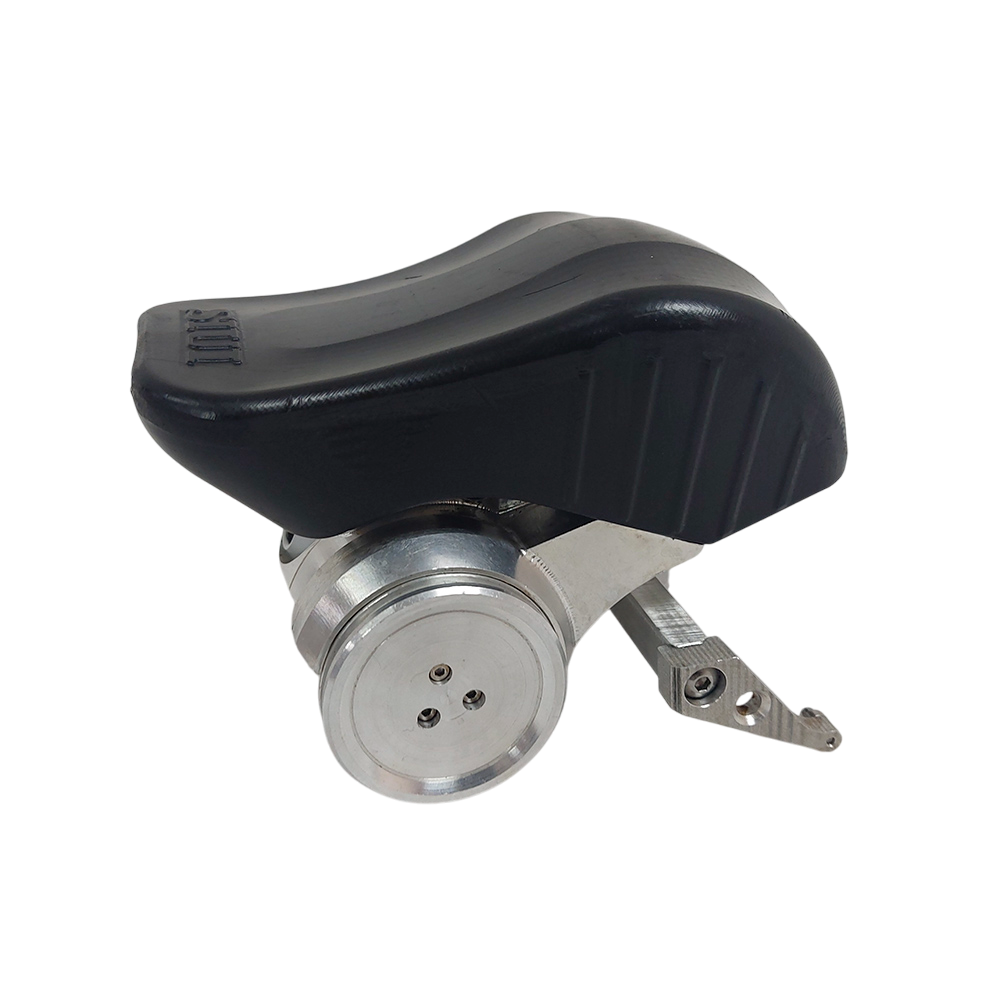

Сканер имеет компактные размеры, эргономичный дизайн в виде «мышки», защиту от воды и коррозии. Для различных задач в сканер можно установить как резиновые, так и магнитные колёса, позволяющие удерживать сканер на вертикальных или наклонных поверхностях. Настраиваемый размер держателя датчика подходит для различных типов преобразователей, а специальный механизм крепления датчика позволяет проводить контроль на криволинейных поверхностях. Прижимной механизм и встроенная подача контактной жидкости позволяют создать хороший контакт датчика с объектом контроля, а специальная конструкция оправы с канавками – равномерно распределять контактную жидкость по датчику.

Ультразвуковые сканеры MPS-02 для контроля коррозии используются для неразрушающего контроля в энергетике, нефтегазовой, металлургической, автомобильной, строительной и транспортной промышленности. Они применяются для обнаружения коррозии, трещин, эрозии и измерения толщины стенок трубопроводов, сосудов, резервуаров, а также различных деталей и конструкций.

Особенности и преимущества

Предназначен для картографирования коррозии, поиска расслоений и утонений на трубах с наружным диаметром от 100 мм и толщиной более 4 мм, а также плоских объектов.

Широкий охват сканирования с высоким разрешением C-скана, фокусировка с фазированной решеткой DLA преобразователя.

Отображение положения датчика и статистической информации в режиме реального времени.

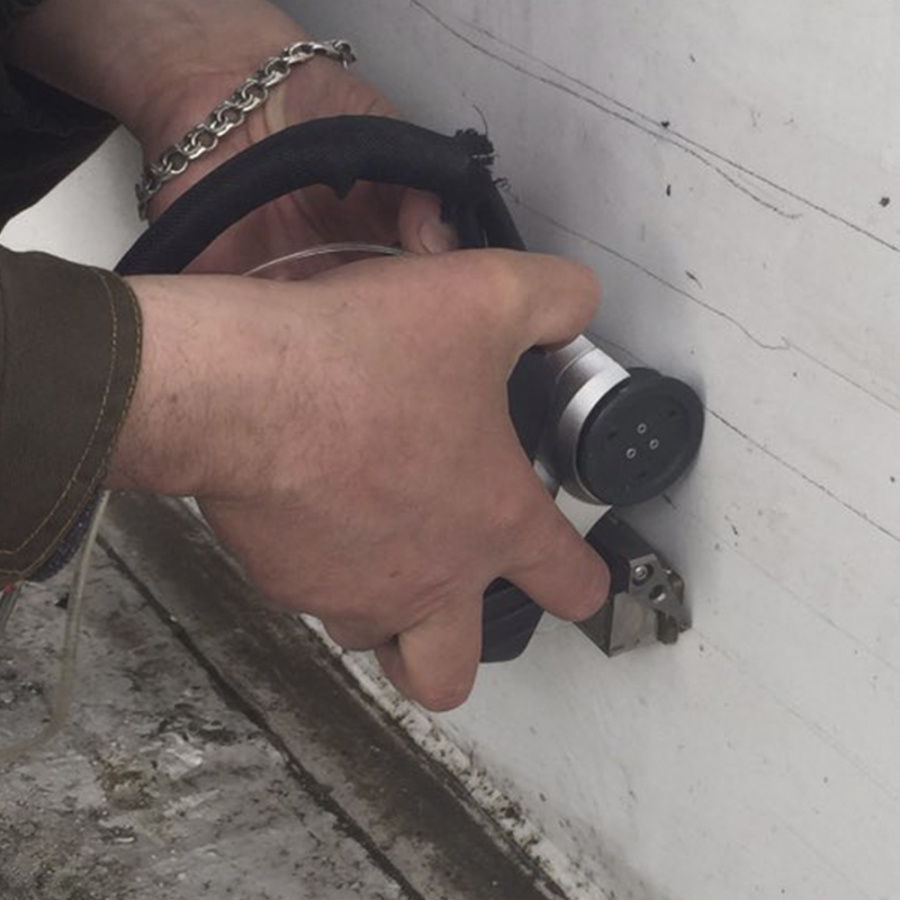

Возможность использования резиновых или магнитных колес для различных задач.

Настраиваемый размер держателя датчика, подходящий для различных типов преобразователей.

Специальный механизм крепления датчика позволяет проводить контроль на криволинейных поверхностях.

Прижимной механизм и встроенная подача контактной жидкости позволяют создать хороший контакт датчика с объектом контроля.

Специальная конструкция оправы с канавками позволяет равномерно распределять контактную жидкость по датчику.

Возможность менять конфигурацию, исходя из требований контроля.

Компактный размер, эргономичный дизайн, малый вес, простота в сборке и обслуживании.

Водонепроницаемый не подверженный коррозии корпус.

Комплектация

Стандартная комплектация:

Ультразвуковой дефектоскоп SyncScan

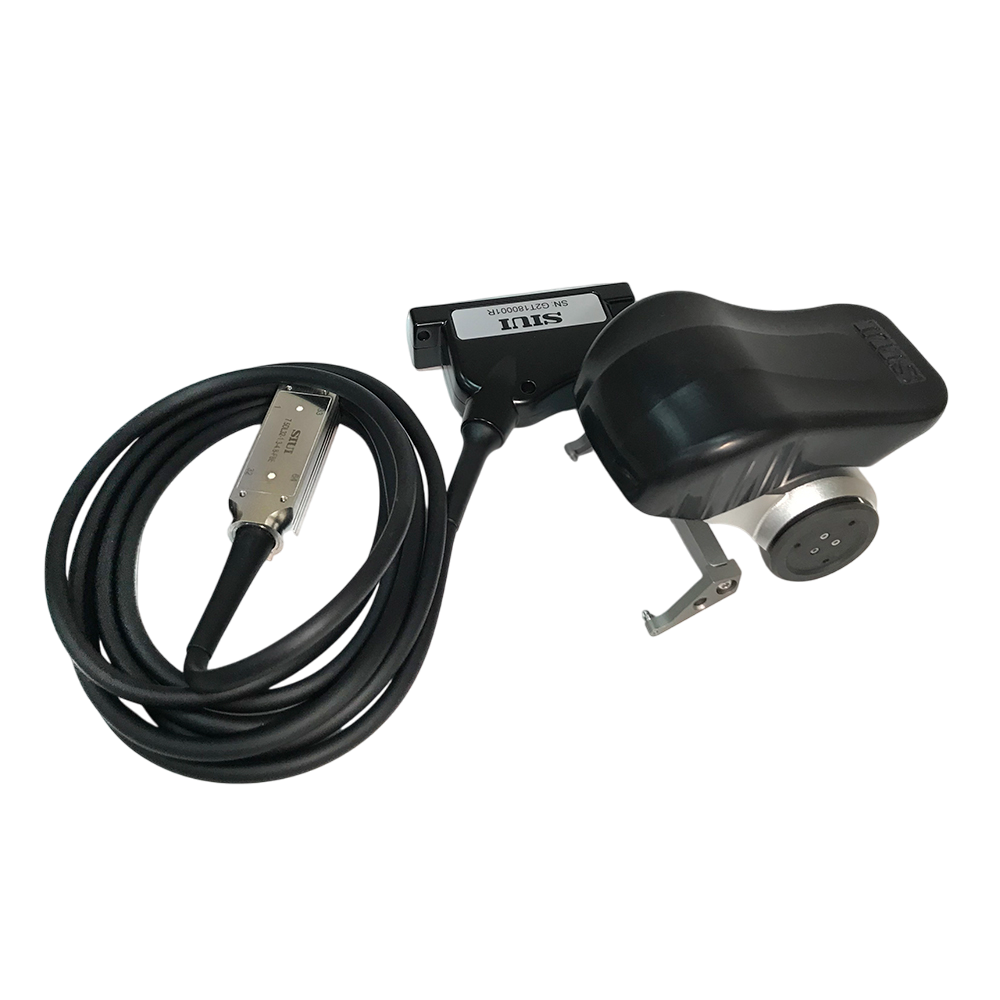

Сканер MPS-02

DLA датчик со встроенной призмой

Рамка для подачи воды

Ручная подача контактной жидкости IH-05

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

DLA датчик со встроенной призмой с частотой 5.0 МГц

DLA датчик со встроенной призмой с частотой 7.5 МГц

Автоматическая подача контактной жидкости IA-01.

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
