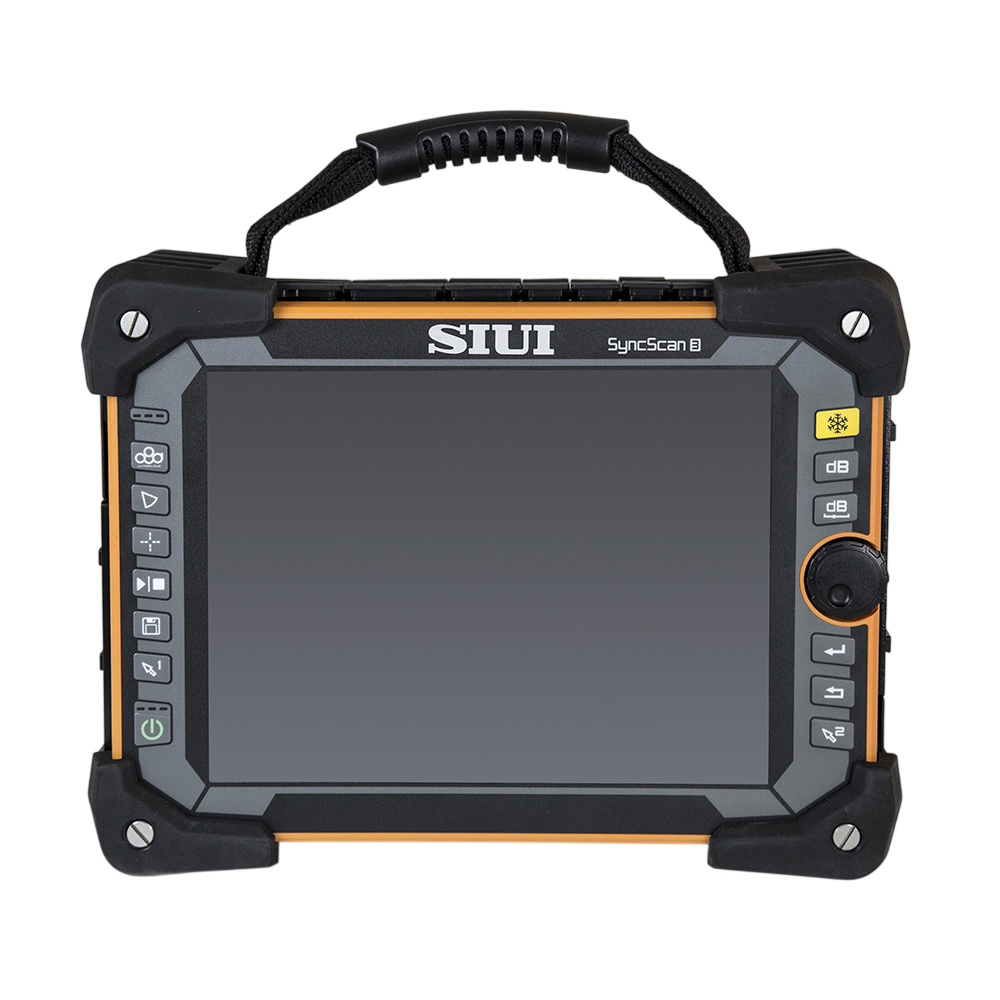

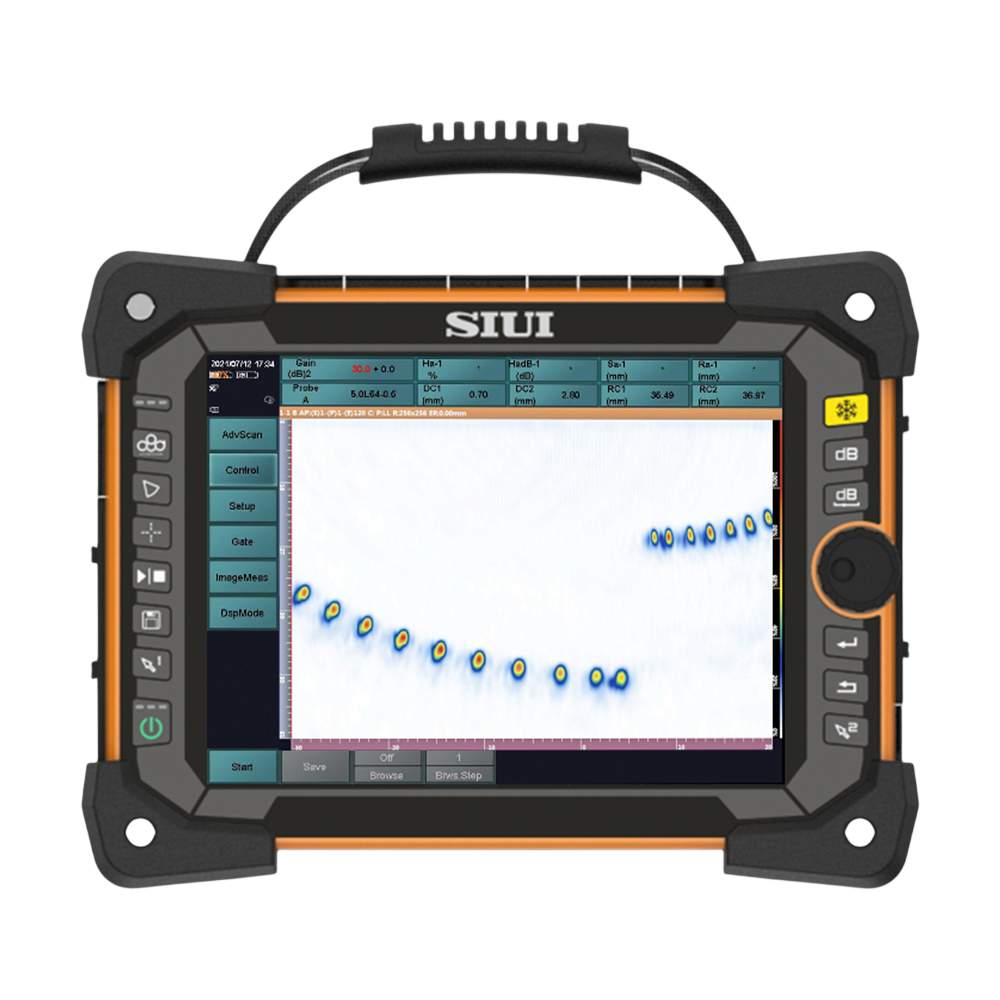

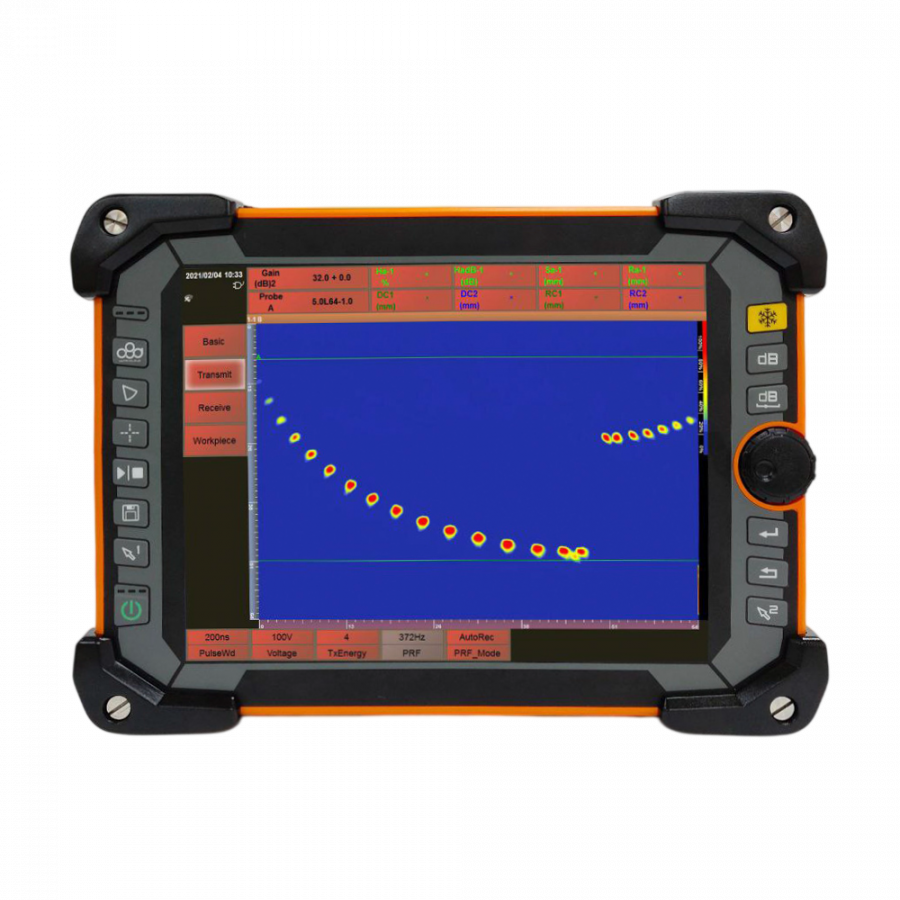

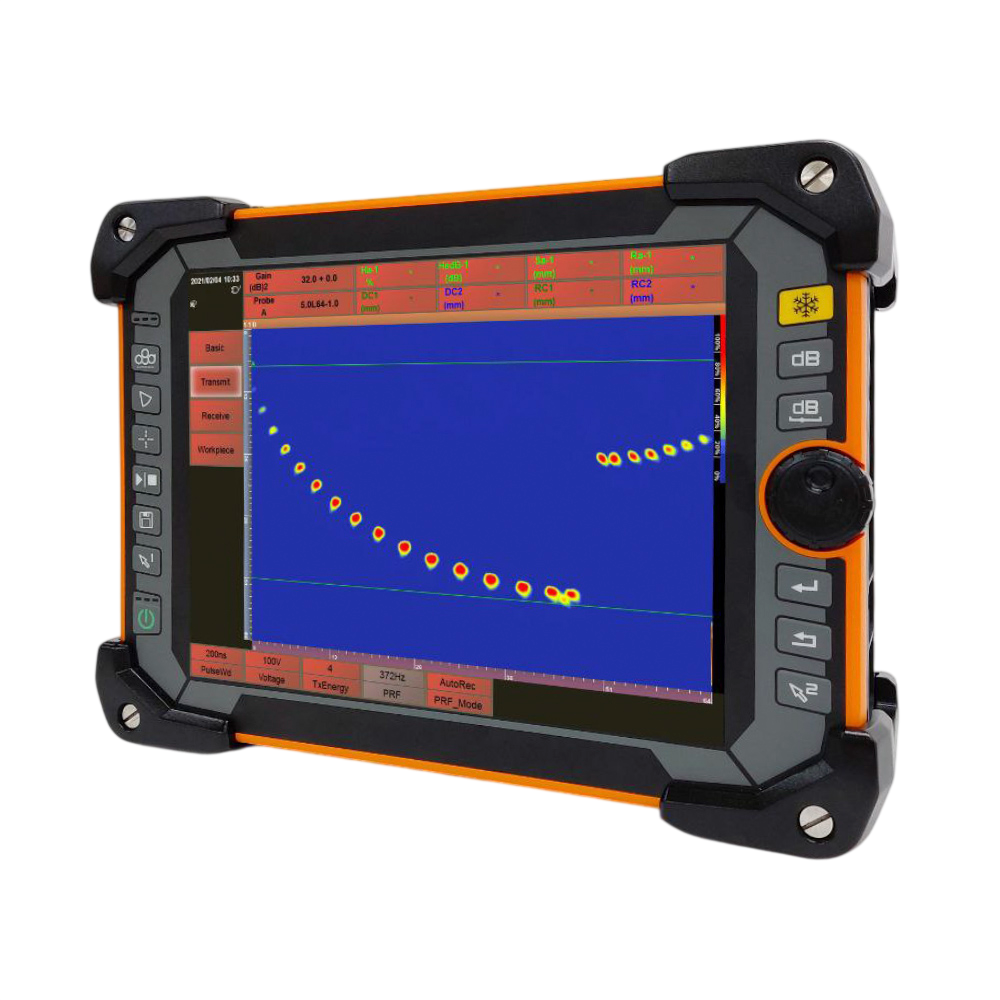

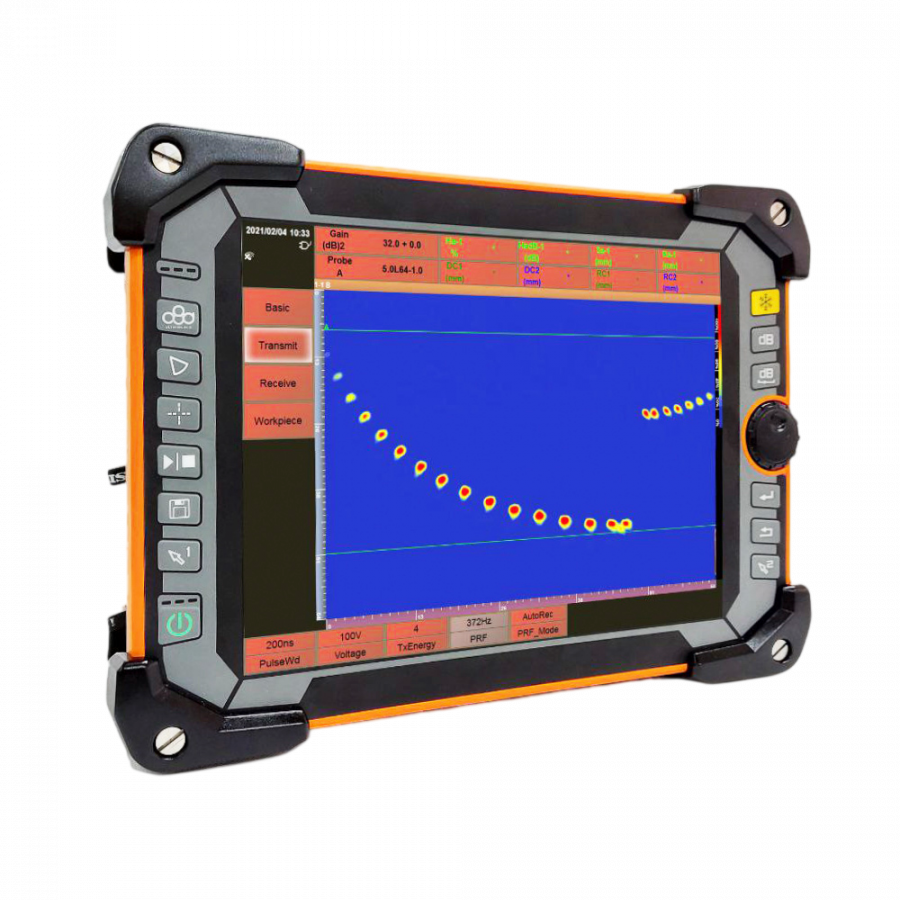

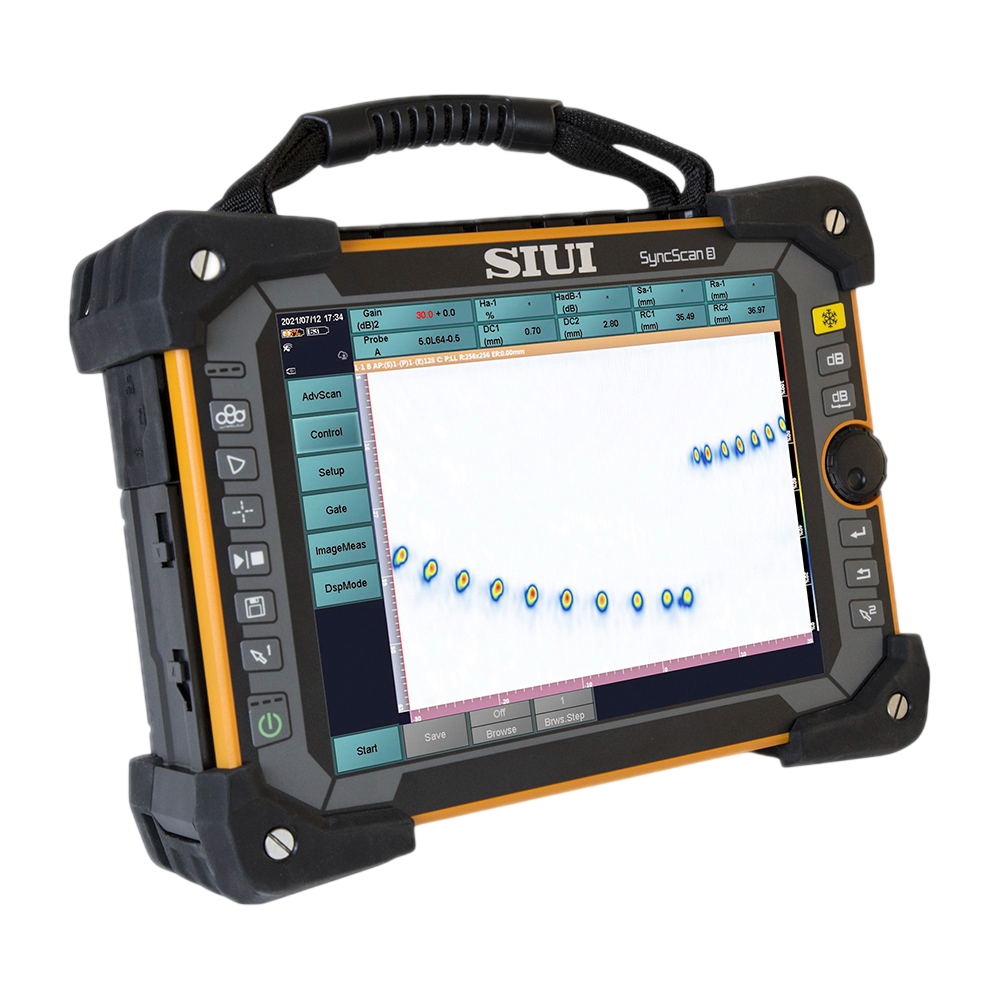

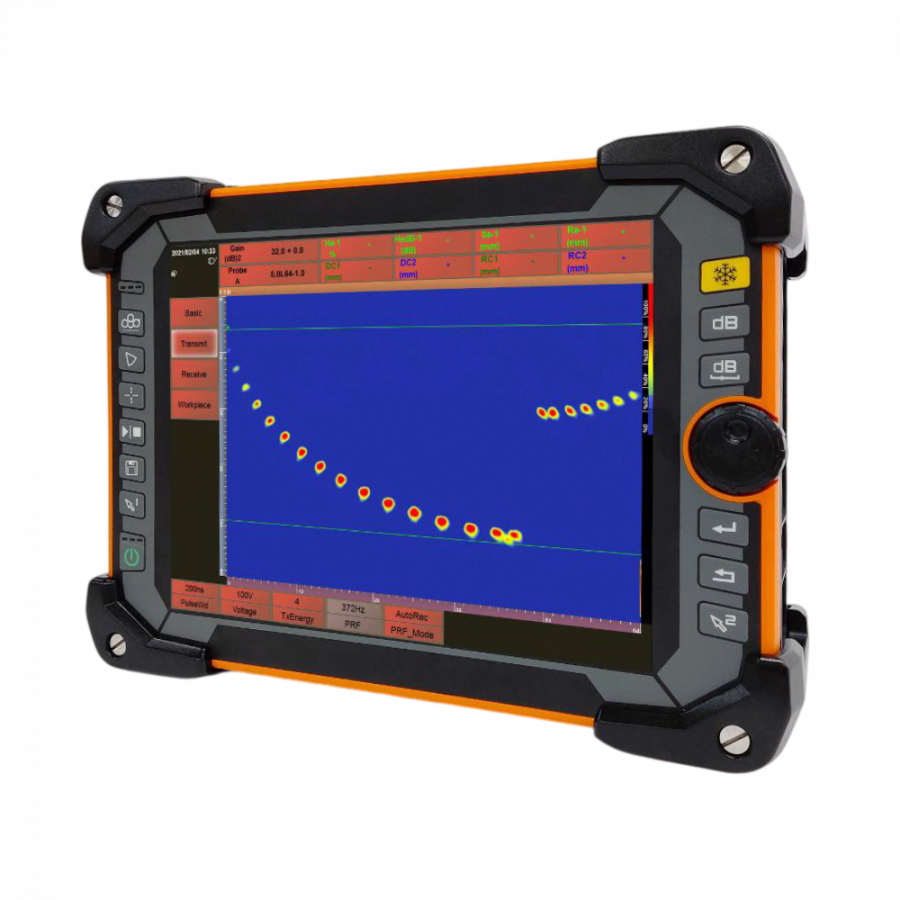

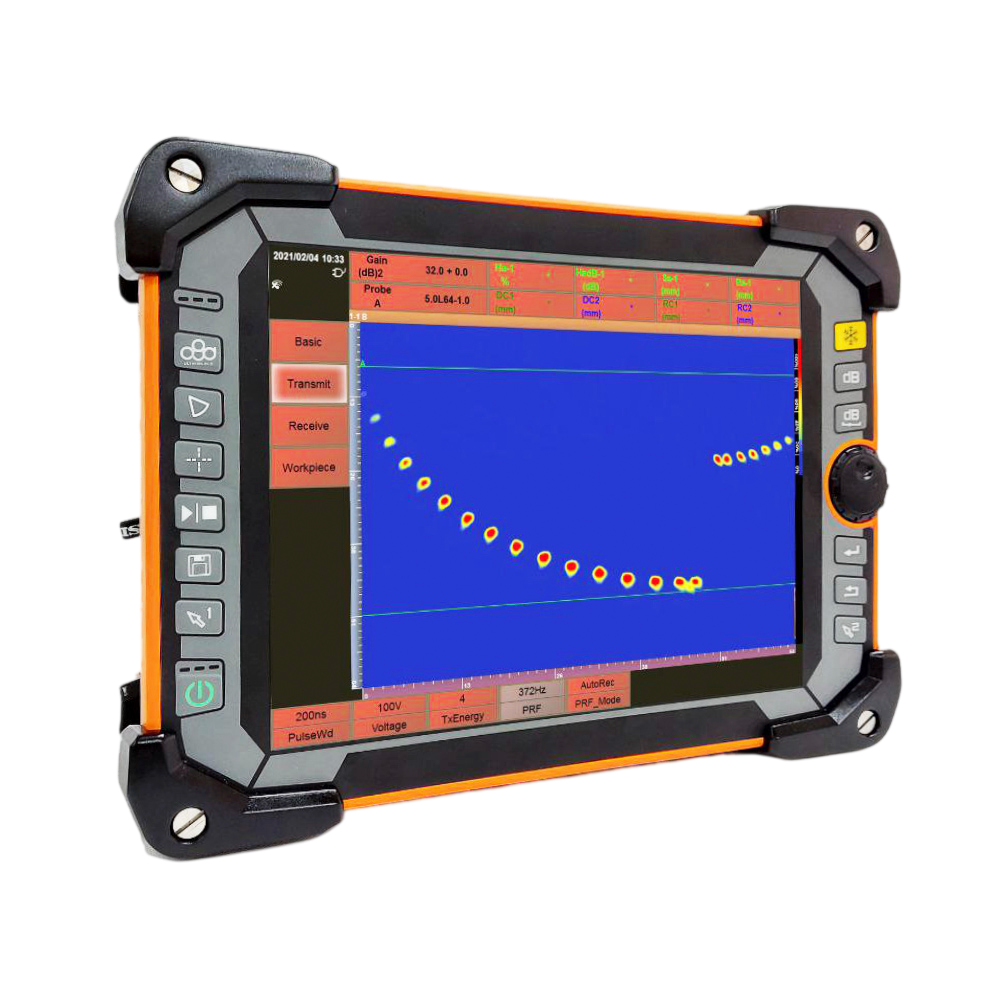

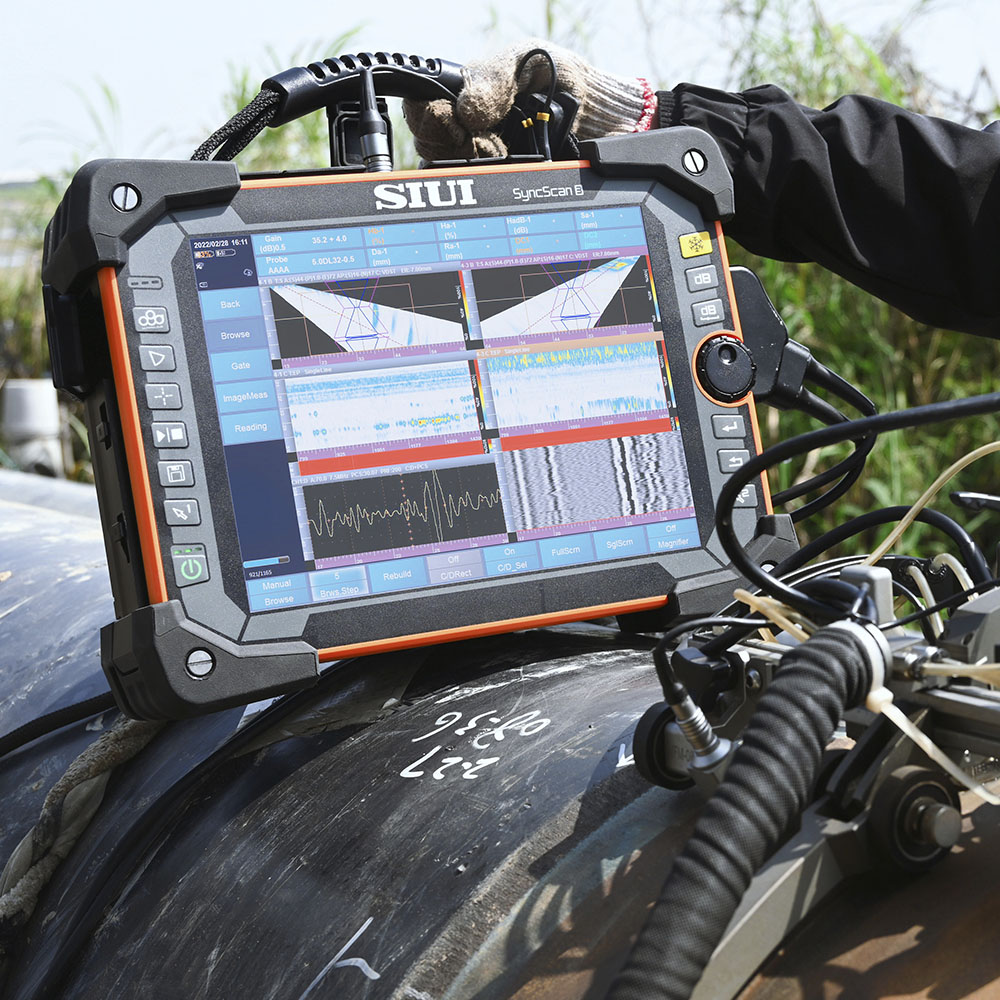

Ультразвуковой дефектоскоп SyncScan 3 64:128PR

Ультразвуковой дефектоскоп SyncScan 3 64:128PR с методом полной фокусировки (TFM) предназначен для измерения глубины залегания дефектов, расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования в сварных соединениях и основном металле изделия, а также толщины изделий из металлов и их сплавов, полимерных, композитных и других материалов. При использовании метода полной фокусировки (TFM) имеет 64 канала и 128 поддерживаемых элементов. Может менее, чем за 2 секунды переключаться между режимами TFM (метод полной фокусировки), UT (классический ультразвук), PA (фазированная решётка), TOFD (дифракционно-временной метод). Имеет 64 канала фазированной решётки, 4 канала классического ультразвука и 4 канала TOFD. Дефектоскопы используются совместно с преобразователями производства компании SIUI, а также совместно с преобразователями производства компаний Proceq SA, Sonatest, Olympus, Krautkramer, GE и др.

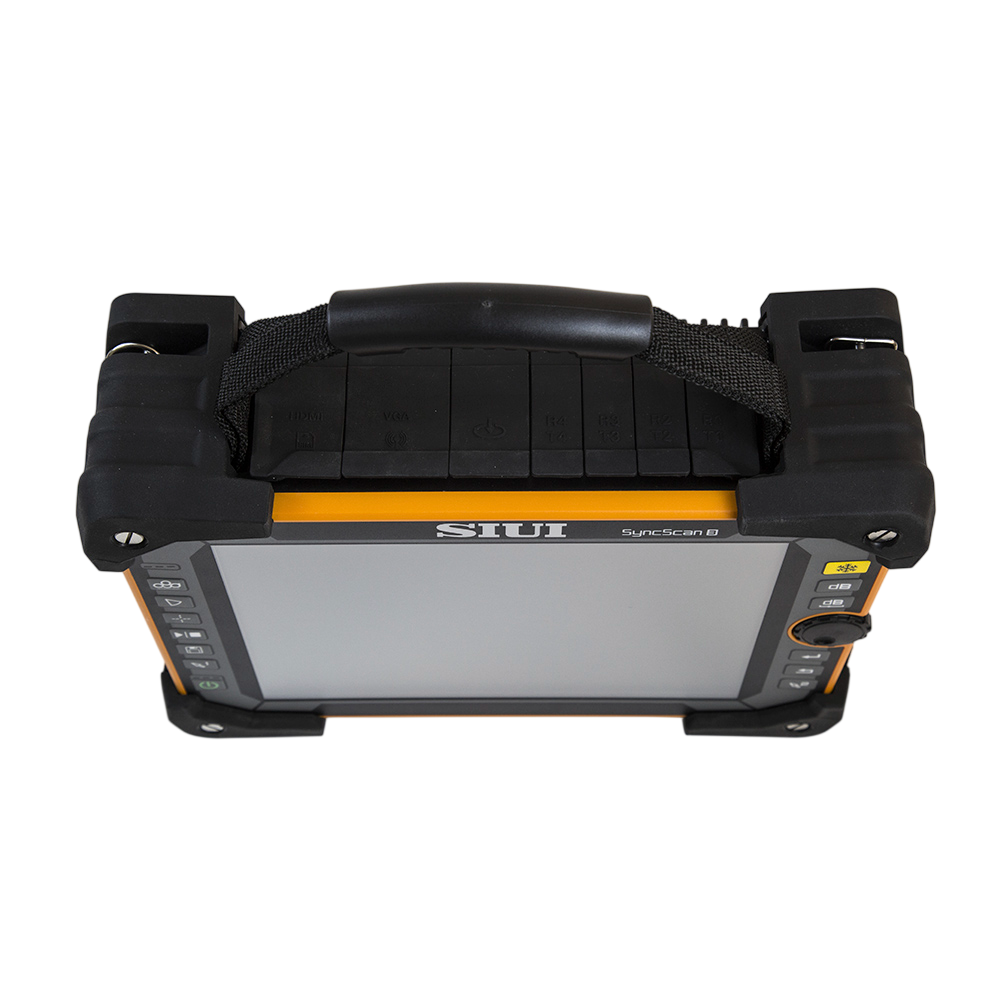

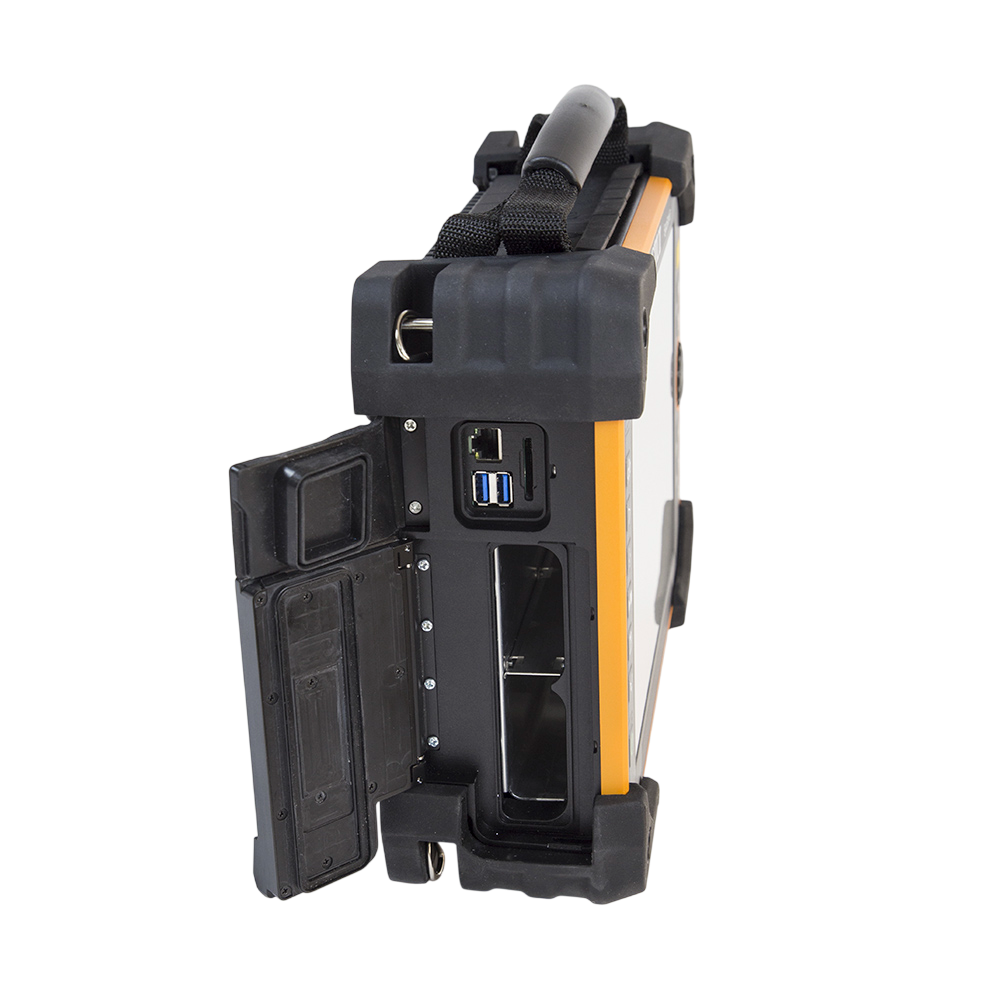

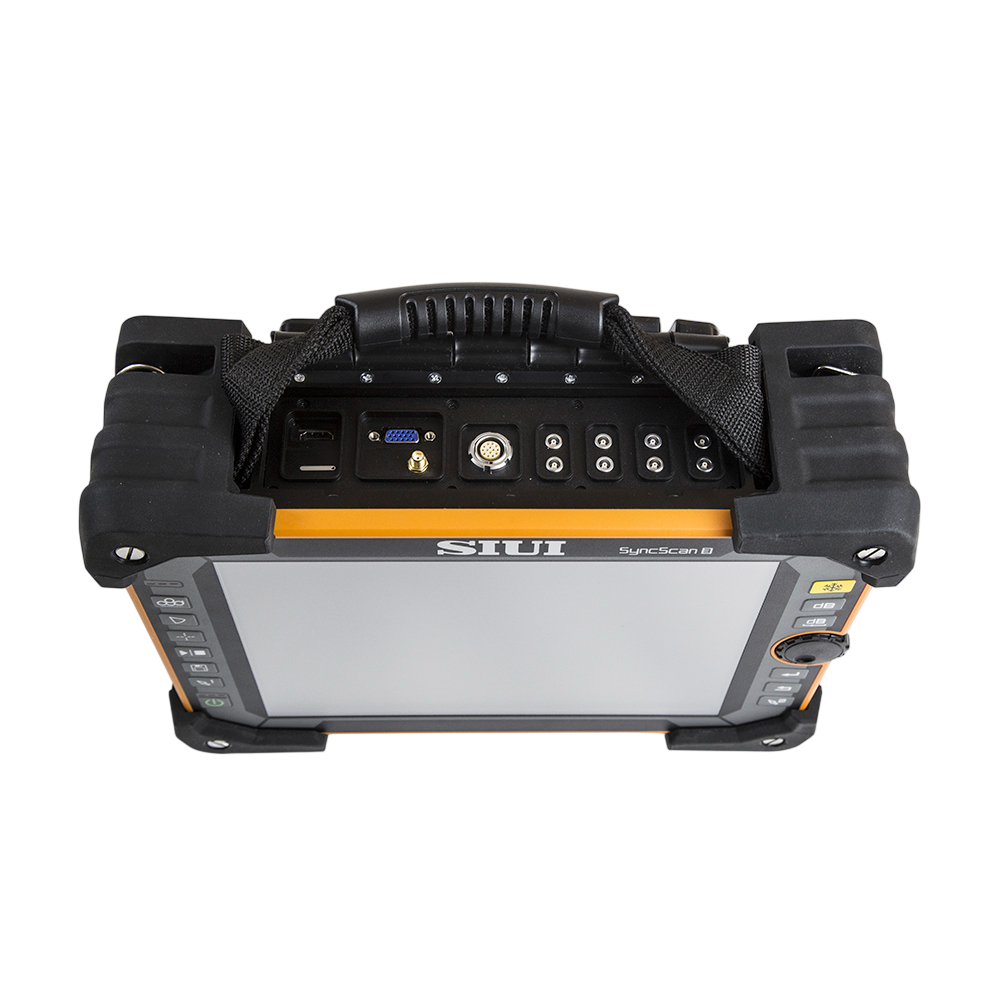

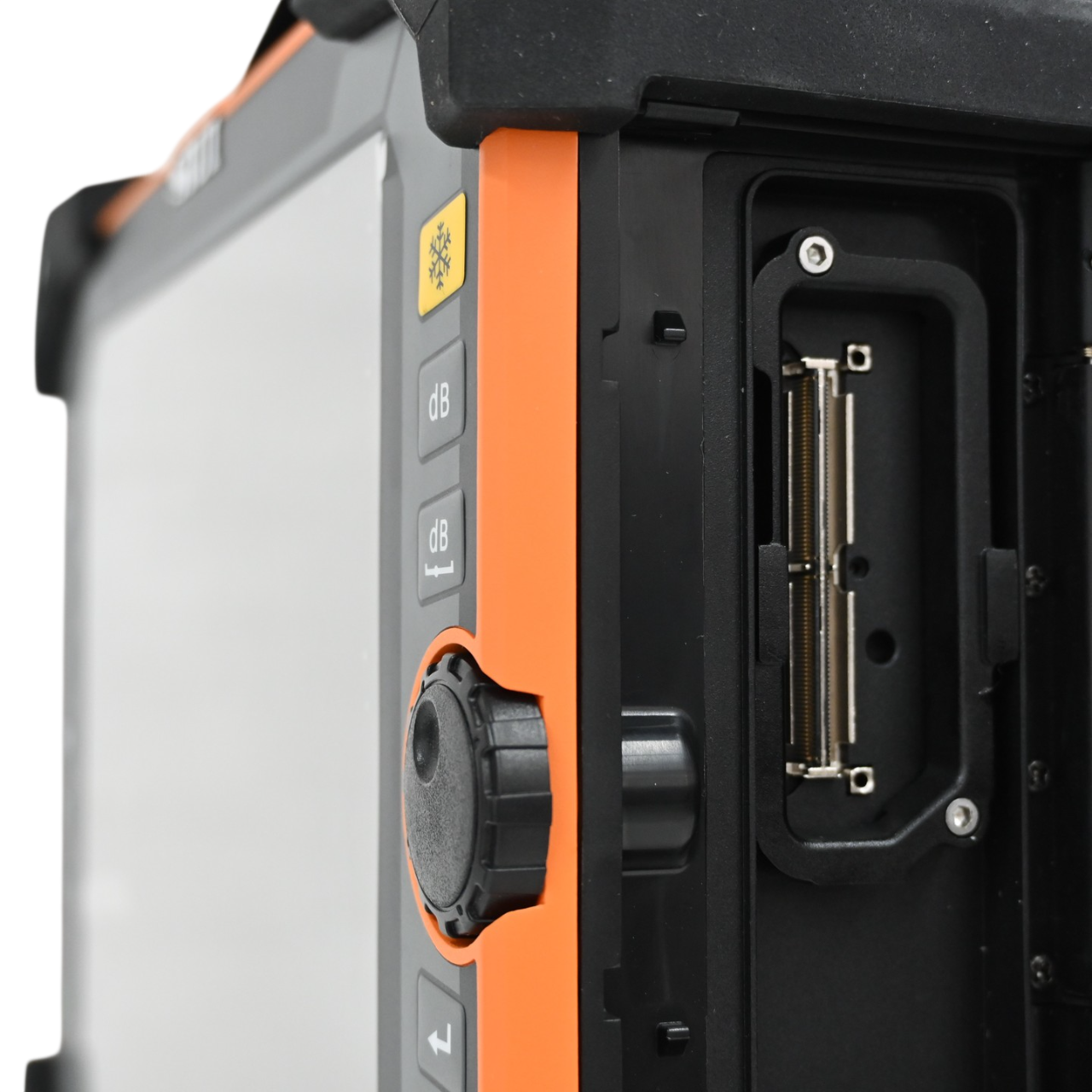

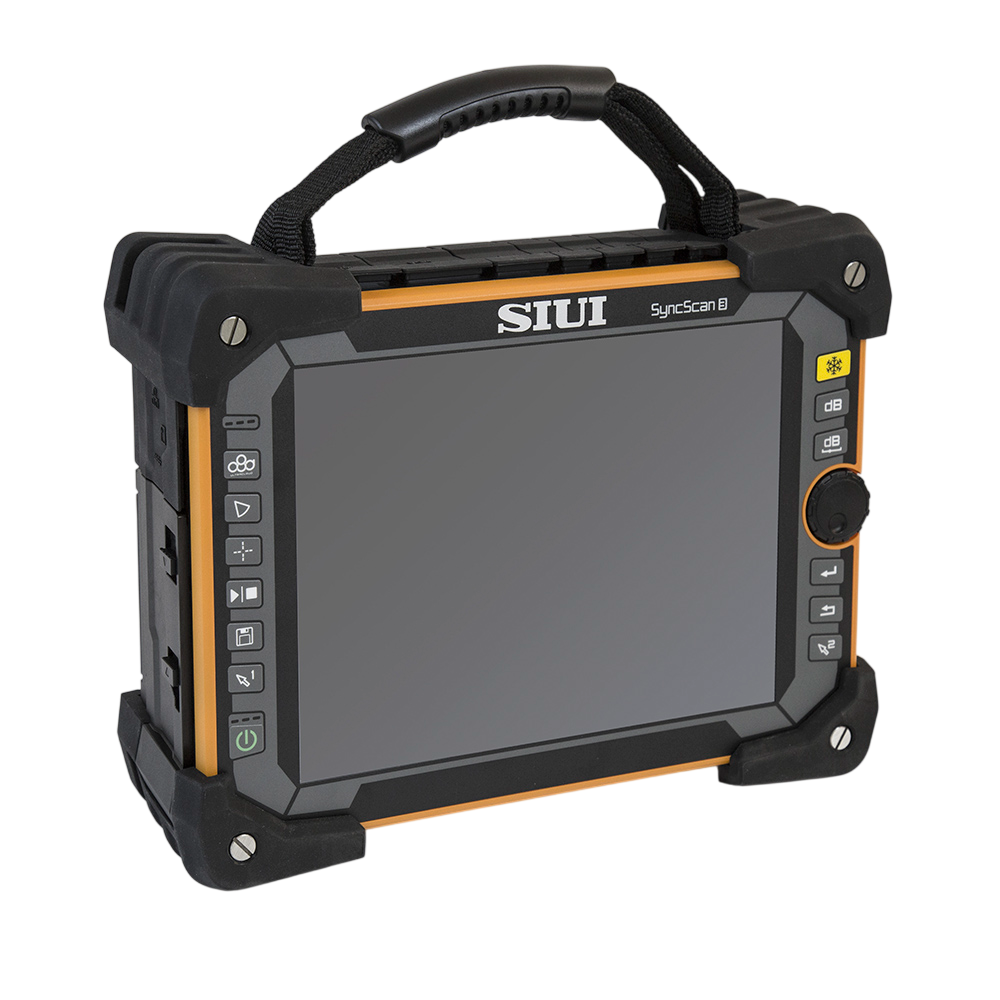

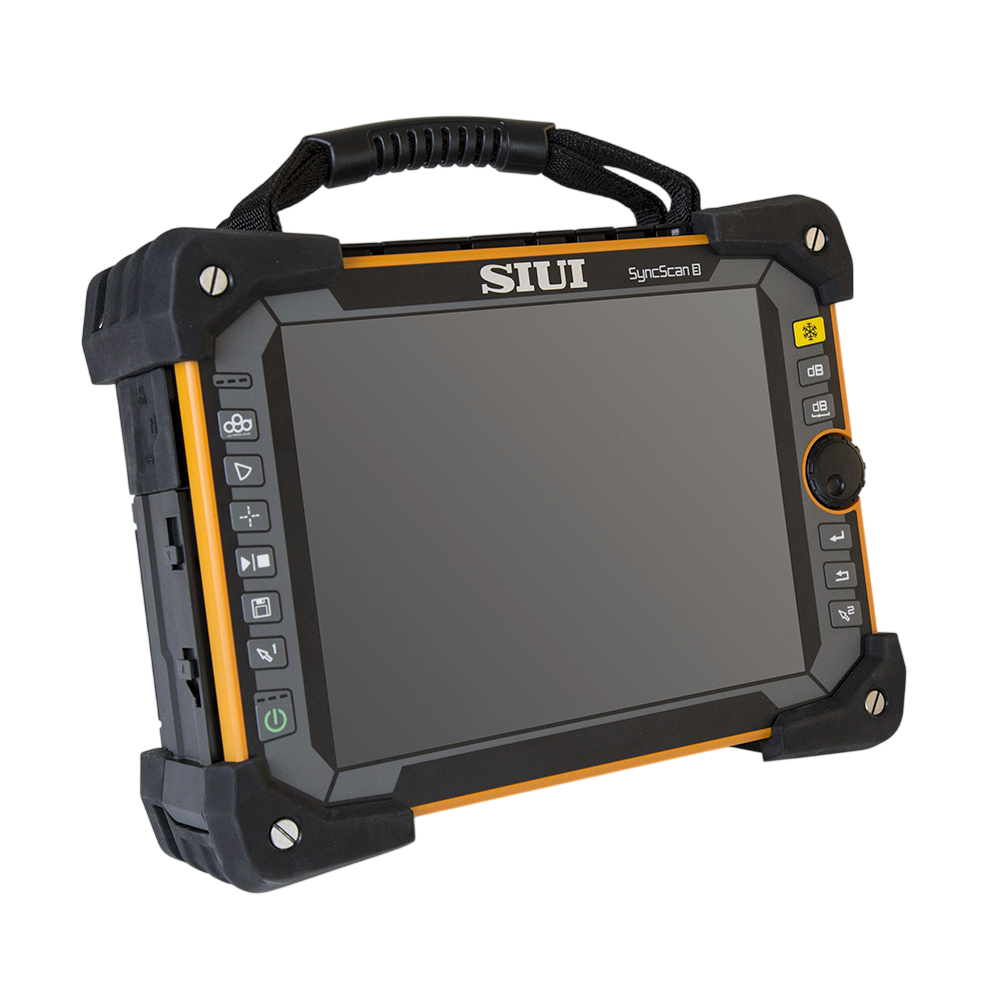

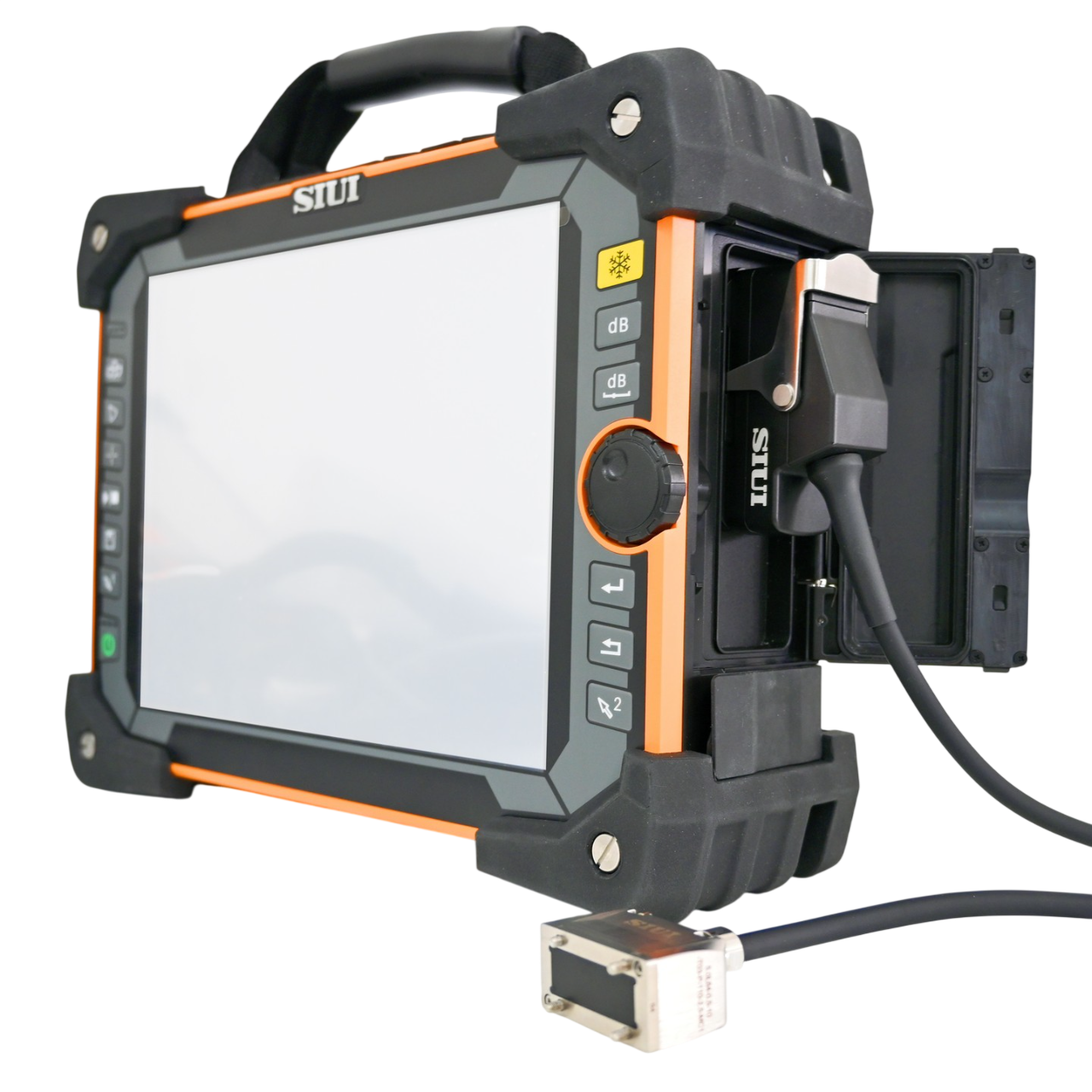

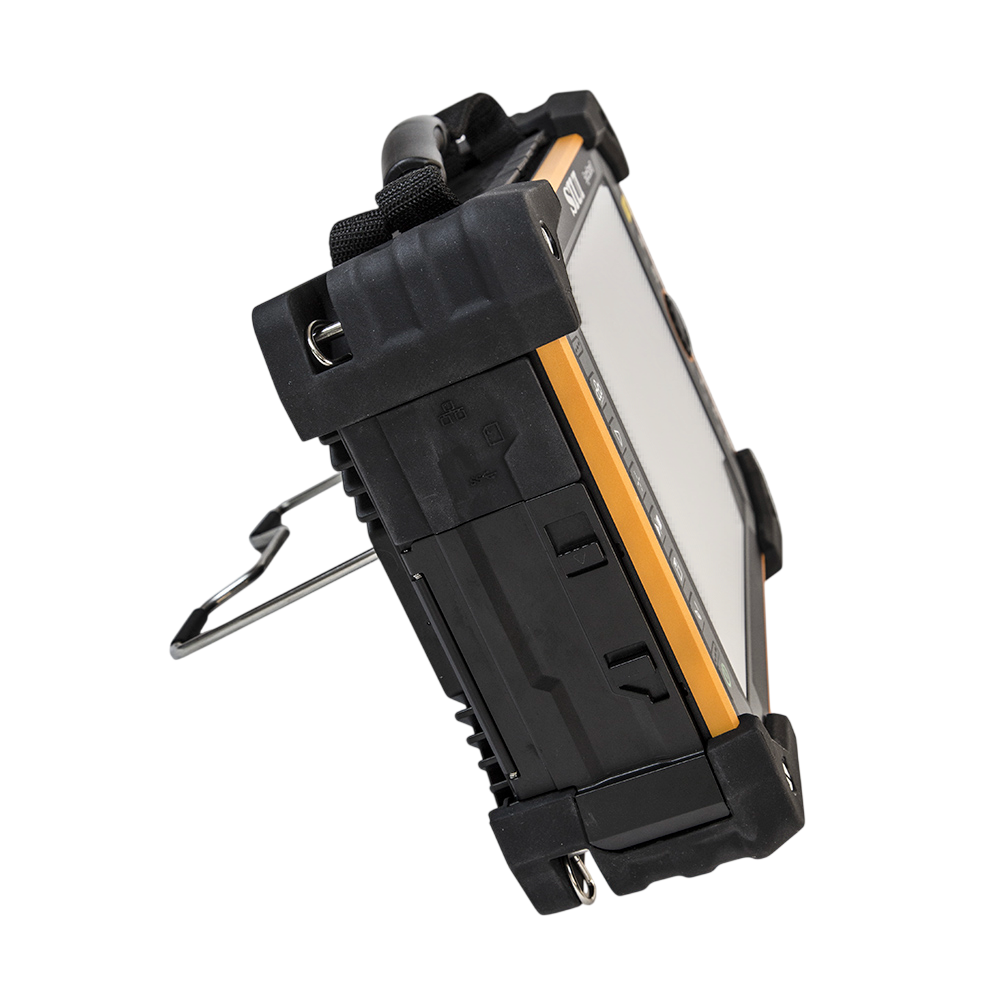

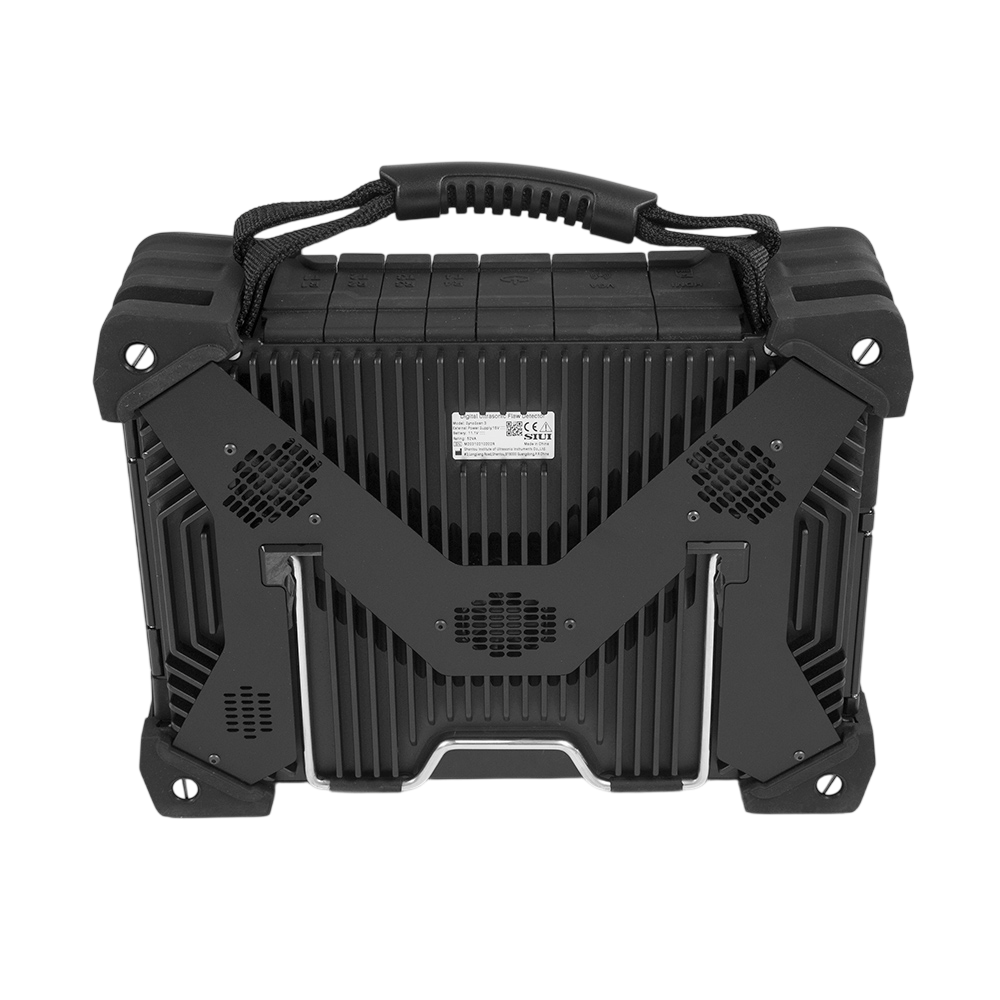

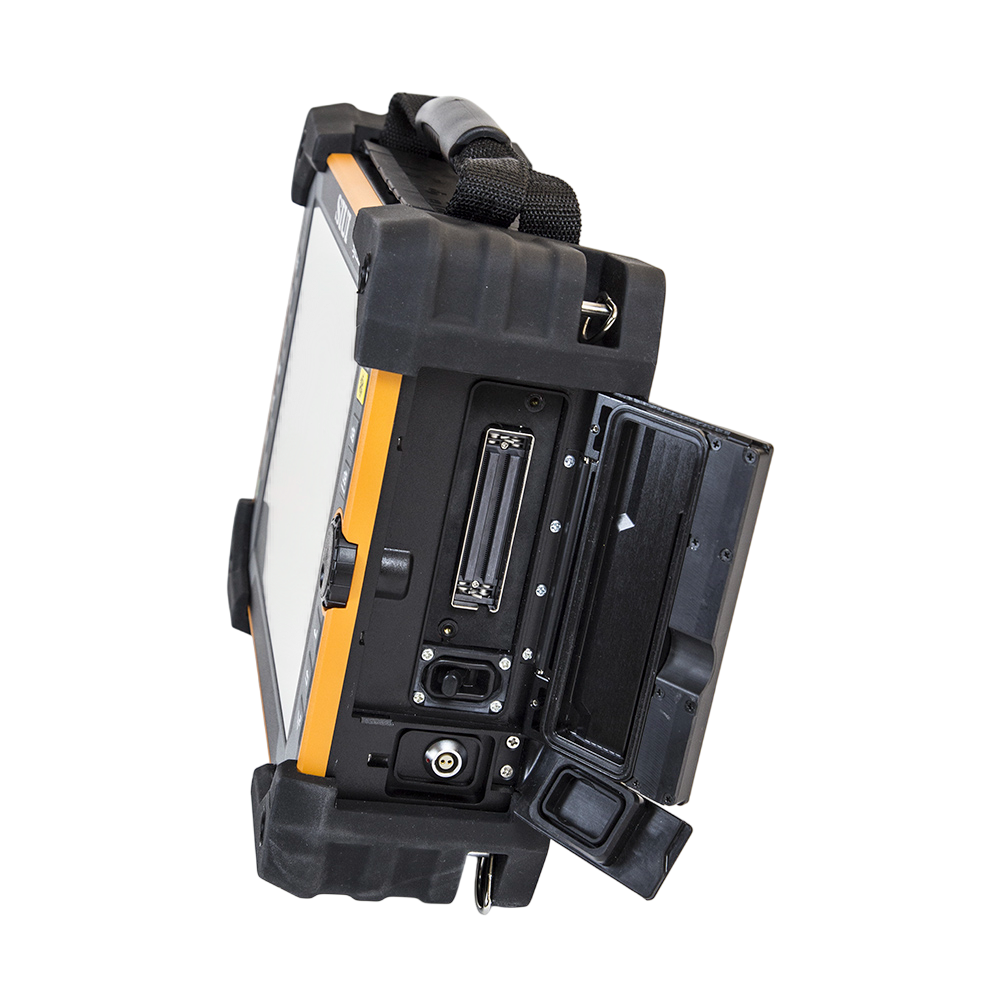

Конструктивно дефектоскоп состоит из электронного блока, пьезоэлектрического преобразователя и/или преобразователя на фазированной решетке, призмы, устанавливаемой на преобразователь. В верхней части корпуса дефектоскопа находятся коммутационные гнезда для подключения пьезоэлектрических преобразователей, разъёмы для подключения энкодера, VGA и HDMI, отсек для установки nano-SIM, разъём для подключения GPS-антенны. В боковых частях корпуса дефектоскопа находятся разъём для подключения преобразователя на фазированной решётке с механизмом фиксации, разъём подключения питания, батарейный отсек дефектоскопа, а также разъёмы для подключения к сети Ethernet, USB и SD-разъёмы.

Ультразвуковой дефектоскоп SyncScan 3 64:128PR представлен в базовой и полной версии. В полной версии представлены все методы контроля, за исключением толщинометрии (TG) – данный метод контроля предоставляется дополнительно. В базовой версии стандартные функции ультразвукового дефектоскопа SyncScan 3 64:128PR для классического ультразвука (UT) включают в себя установку скорости, калибровку нуля, калибровку угла, DAC кривые, АРД диаграммы, отображение А-скан на весь экран, снимок экрана, автоусиление, автозаморозку, переключение координат, стандарт API, стандарт AWS, ВРЧ, коррекцию криволинейной поверхности, B-скан, моделирование сварного шва, измерение глубины залегания дефекта и др. Стандартные функции для метода фазированных решёток (PA): мастер калибровки, BEA функция, DAC кривые, контроль элементов датчика РА, функция группы фазированной решётки, моделирование плоских сварных швов, С-скан, 3D-моделирование объекта контроля.

Дополнительные функции базовой версии ультразвукового дефектоскопа SyncScan 3 64:128PR для метода фазированных решёток (PA) включают в себя решения для плоских и наклонных сварных швов, контроля труб малого и среднего диаметра, контроля коррозии, контроля длинных труб и контроля угловых сварных швов и зон сложной геометрии; для толщинометрии (TG): измерение через покрытие, эко-метод, В-скан, путь по вертикали, компенсация усиления по времени (TDG), многослойные измерения; для дифракционно-временного метода (TOFD): от 1 до 4 каналов TOFD и возможность одновременного отображения программного обеспечения PAUT и TOFD.

Совместим с программным обеспечением SuporUp для персонального компьютера, которое позволяет проверять файлы данных, захватывать экран, анализировать данные, воспроизводить данные, создавать отчёты в форматах word и excel для сложных задач контроля сварных швов, сосудов, трубопроводов и других объектов, где требуется точное определение местоположения и размера дефектов.

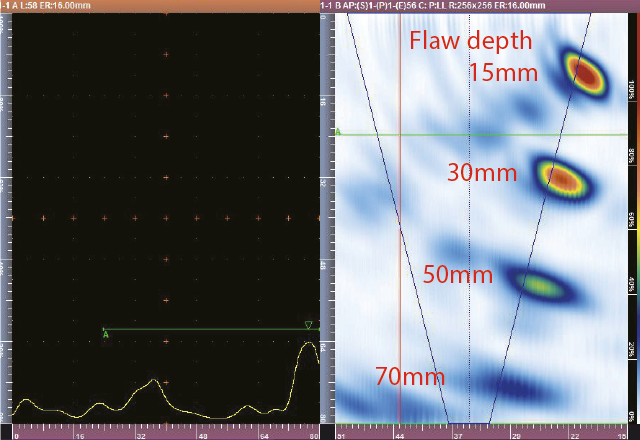

Ультразвуковой дефектоскоп SyncScan 3 64:128PR с датчиками DLA и DMA идеально подходит для контроля крупнозернистых материалов и материалов с высоким коэффициентом затухания. 64 канала PA с лучшей чувствительностью и отношением сигнал/шум, идеально подходят для контроля сварных соединений толщиной более 100 мм. Благодаря наличию 4 каналов TOFD может использоваться для контроля сварных соединений толщиной до 300 мм. Нашёл широкое применение в нефтегазовой промышленности, энергетике, авиастроении, судостроении, машиностроении и других областях, где необходимо обнаруживать дефекты (трещины, непровары) и измерять толщину материалов, включая композиты, с высокой скоростью и точностью.

Ультразвуковые дефектоскопы SyncScan внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 88582-23.

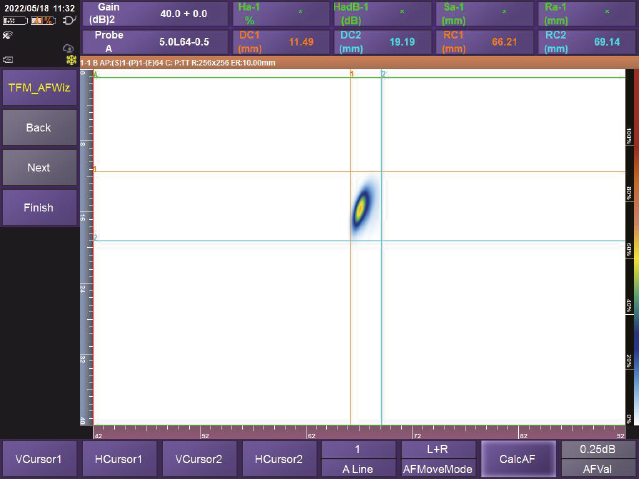

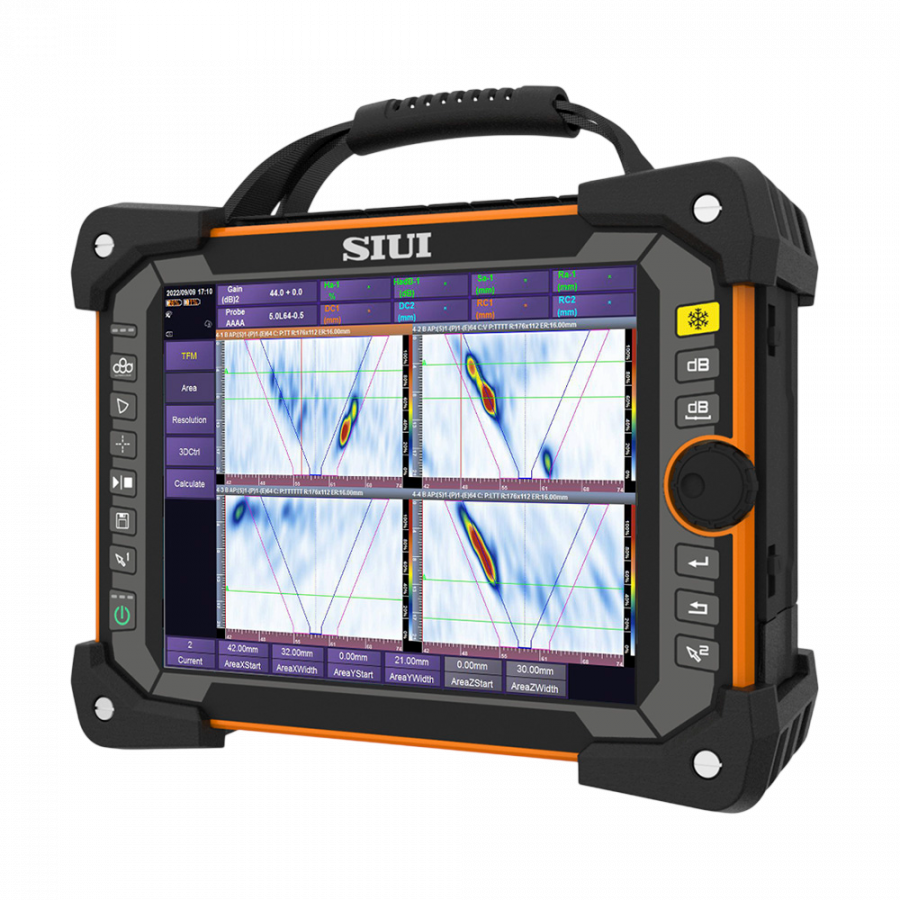

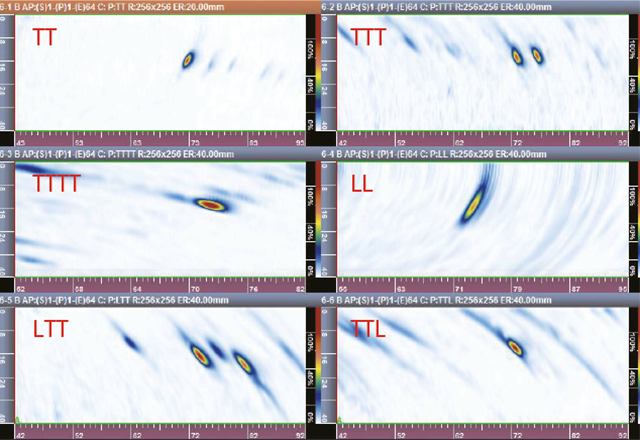

Метод полной фокусировки (TFM)

Классический ультразвук (UT)

Толщинометрия (TG)

Метод фазированных решёток (PA)

Мастер калибровки

BEA функция

BEA функция (затухание донного сигнала) позволяет устанавливать строб в зоне контроля и регулировать усиление для этой области независимо от основного усиления. Чаще всего применяется для контроля поковок и отливок.

DAC кривые

Контроль элементов датчика PA

В соответствии с стандартом ASTM E2491 обеспечивается автоматическое тестирование активности элементов PA, для измерения активности всех элементов и однородности акустической энергии.

Функция группы фазированной решётки

Одному датчику PA может быть назначено до 6 групп различного контроля. Для сканирования одновременно могут быть применены отдельные элементы мультигрупп и под разными углами, полностью охватывая зону контроля сварного соединения, повышая эффективность контроля. Два датчика PA позволяют работать одновременно с функцией мультигруппы, для контроля сварного соединения с двух сторон.

Моделирование плоских сварных швов

Функция моделирования плоских сварных швов предназначена для моделирования распространения ультразвукового пучка и построения разделки для более лёгкого анализа обнаруженных дефектов в объекте контроля.

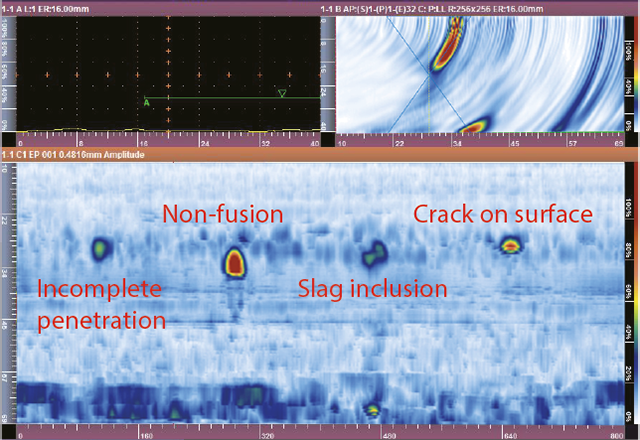

С-скан (С-развёртка)

Решение для плоских сварных швов

Решение подходит для контроля стыковых сварных швов пластин и труб и помогает определить местоположение дефекта. Автоматическое моделирование различных форм разделок сварных швов с профессиональным режимом поэтапной настройки и возможностью создавать отчёт о проведённом контроле.



Восемь типов разделок кромок шва: V, половина V, Y, X, U, I, Y с подкладной пластиной, ассиметричный шов. Быстрый ввод параметров сварных швов: толщина, тип материала, ширина валика, зазор в корне шва, притупление, моделирование заполнения, зоны термического влияния, а также возможность редактировать, добавлять, удалять и переименовывать созданную конфигурацию сварного шва.

Решение для наклонных сварных швов

Решение для контроля труб малого и среднего диаметра

Используется для проверки сварных швов труб по всей её окружности. Рекомендуется для проверки сварных швов труб с наружным диаметром от 20,32 до 114,3 мм с помощью ультразвукового сканирующего устройства LPS. Мастер пошаговой настройки, функция наложения сварных швов с V-образными и Y-образными канавками, моделирование охвата трубы и встроенный направляющий стол для сборки клина и звеньев позволяют быстро осуществлять контроль труб малого и среднего диаметра.

Решение для контроля коррозии

Решение для контроля коррозии подходит для определения потери толщины стенок из-за коррозии, истирания и эрозии на пластинах и трубах. Пошаговый мастер настройки позволяет легко разработать план сканирования, построить цветовую карту для отображения толщины стенок в различных цветах и провести анализ данных для лучшего понимания процесса коррозии.

Дифракционно-временной метод (TOFD)

Направление скана и ввод параметров

Мастер настройки

Шаг 1: выбор количества каналов контроля.
Шаг 2: моделирование объекта контроля.
Шаг 3: ввод параметров сигнала.
Шаг 4: ввод параметров энкодера.
Шаг 5: ввод параметров сканера.

Измерения TOFD

Простая настройка измерений TOFD: высота и длина несплошности измеряется при помощи устанавливаемых курсоров, а результаты измерений заносятся в таблицу данных.

Обработка изображений TOFD

Контроль мёртвых зон

Особенности и преимущества

Широкий функционал при использовании прибора как ультразвукового дефектоскопа.

Представлен в базовой и полной версии.

Поддерживает раздельно-совмещенный (PR) режим для контроля коррозии с DLA, DMA датчиками.

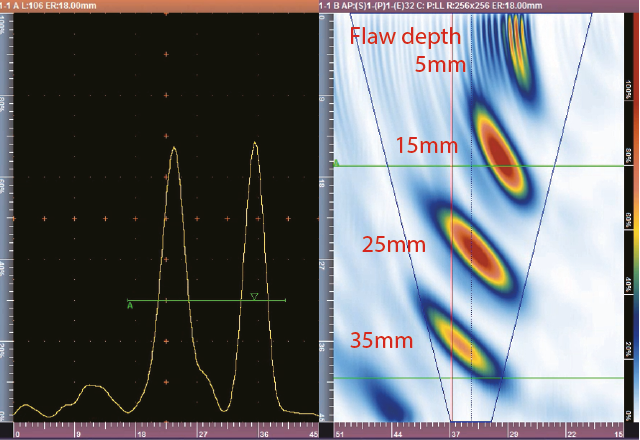

С датчиками DLA и DMA идеально подходит для контроля крупнозернистых материалов и материалов с высоким коэффициентом затухания.

Благодаря наличию 4 каналов TOFD может использоваться для контроля сварных соединений толщиной до 300 мм.

Одновременное отображение TOFD и UT обеспечивает полный обзор контролируемой детали без слепых зон.

64 канала PA с лучшей чувствительностью и отношением сигнал/шум, идеально подходят для контроля сварных соединений толщиной более 100 мм.

Поддерживается запись исходных данных FMC, не нужно проводить повторный контроль.

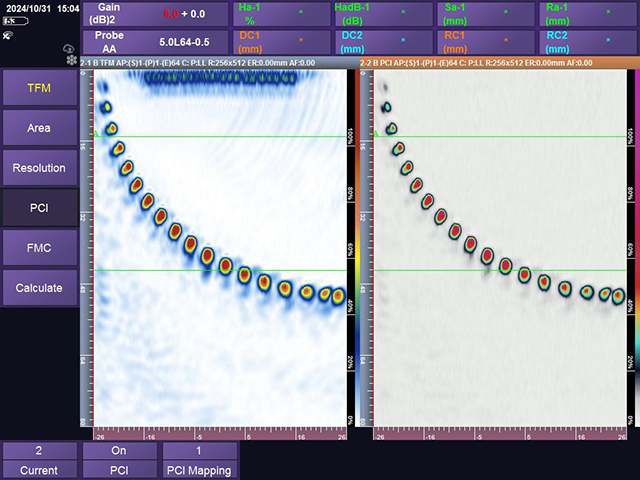

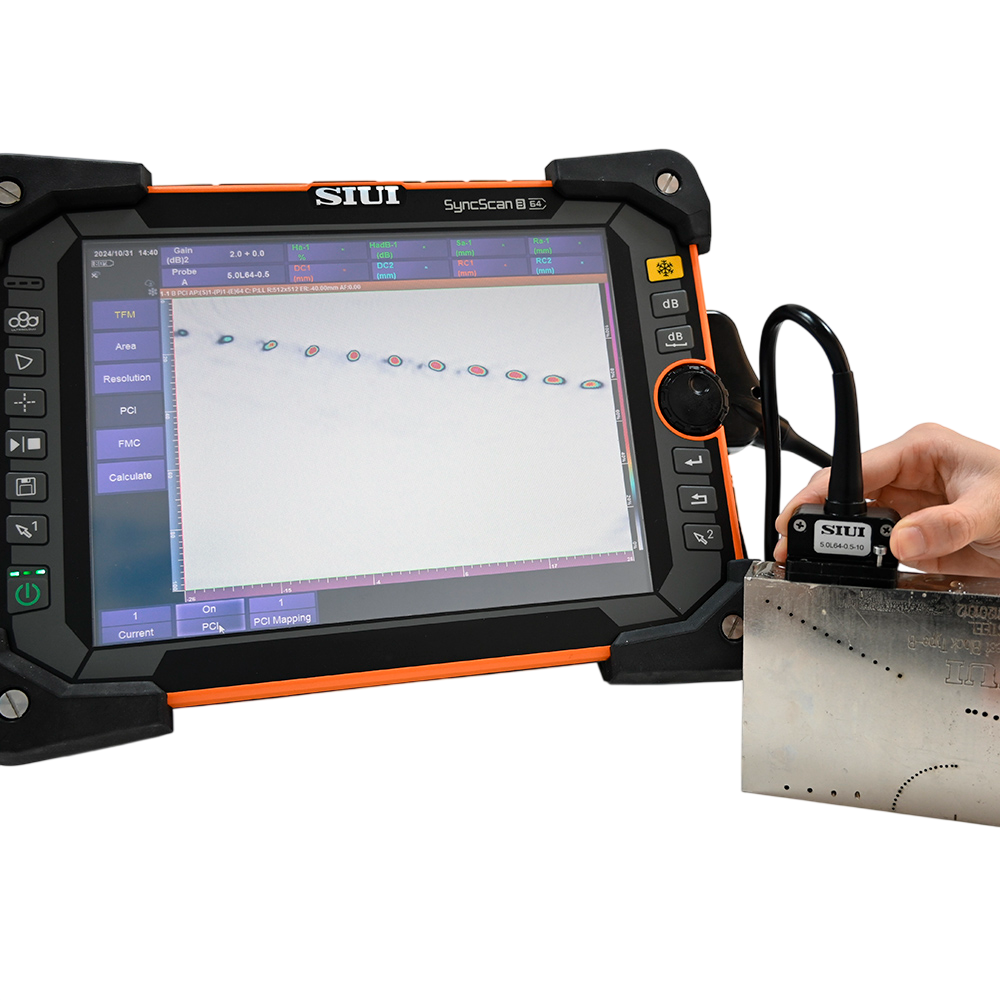

Поддержка PCI (визуализация фазовой когерентности) и PWI (визуализация плоской волны).

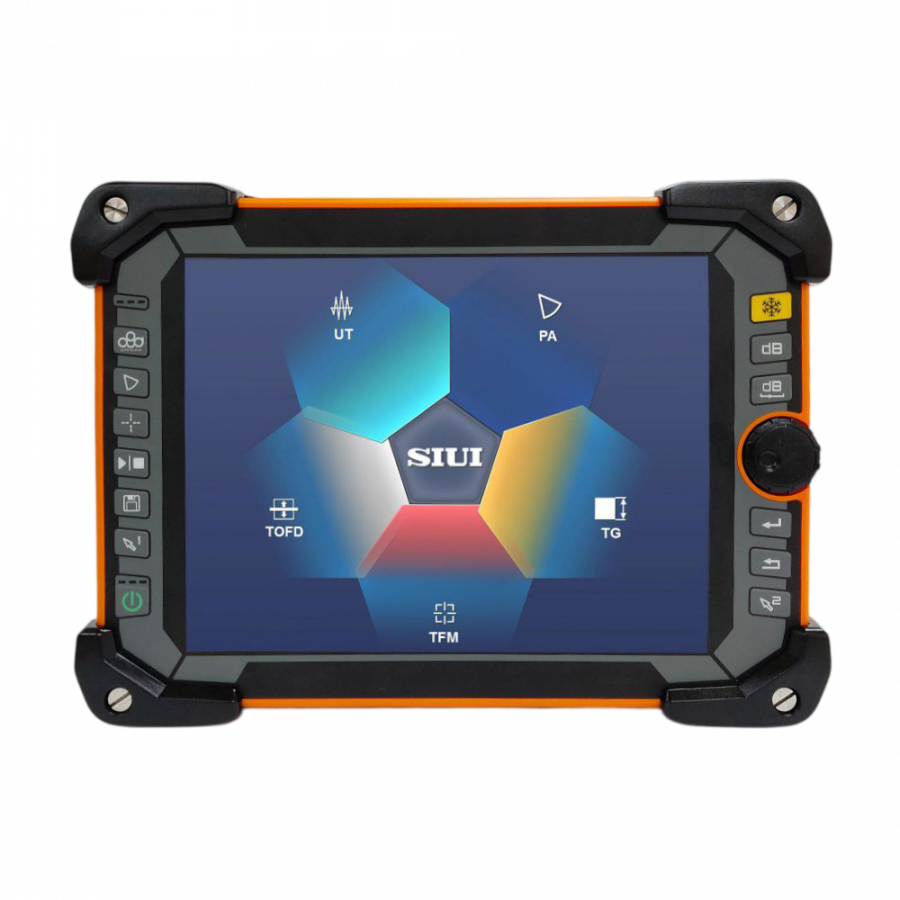

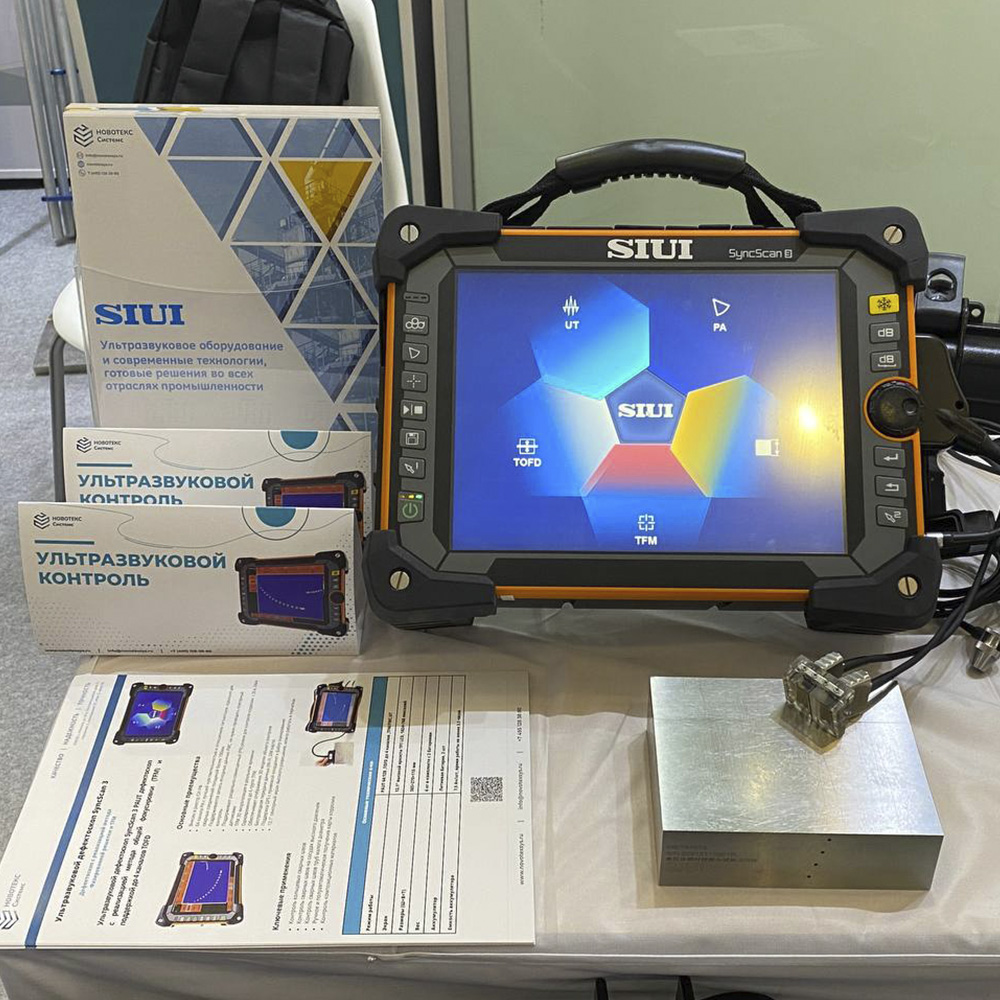

Быстрое переключение между режимами TFM (метод полной фокусировки), UT (классический ультразвук), PA (фазированная решётка), TOFD (дифракционно-временной метод).

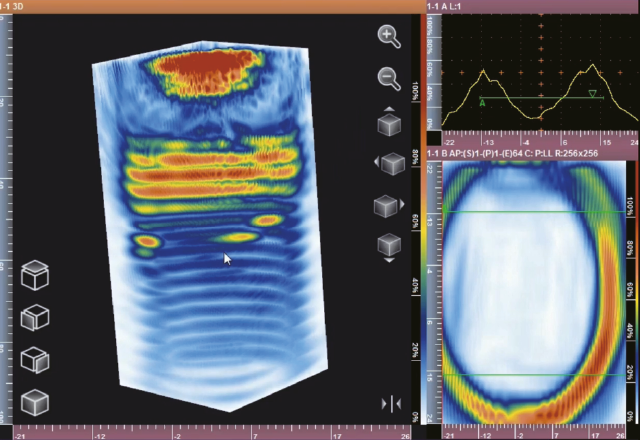

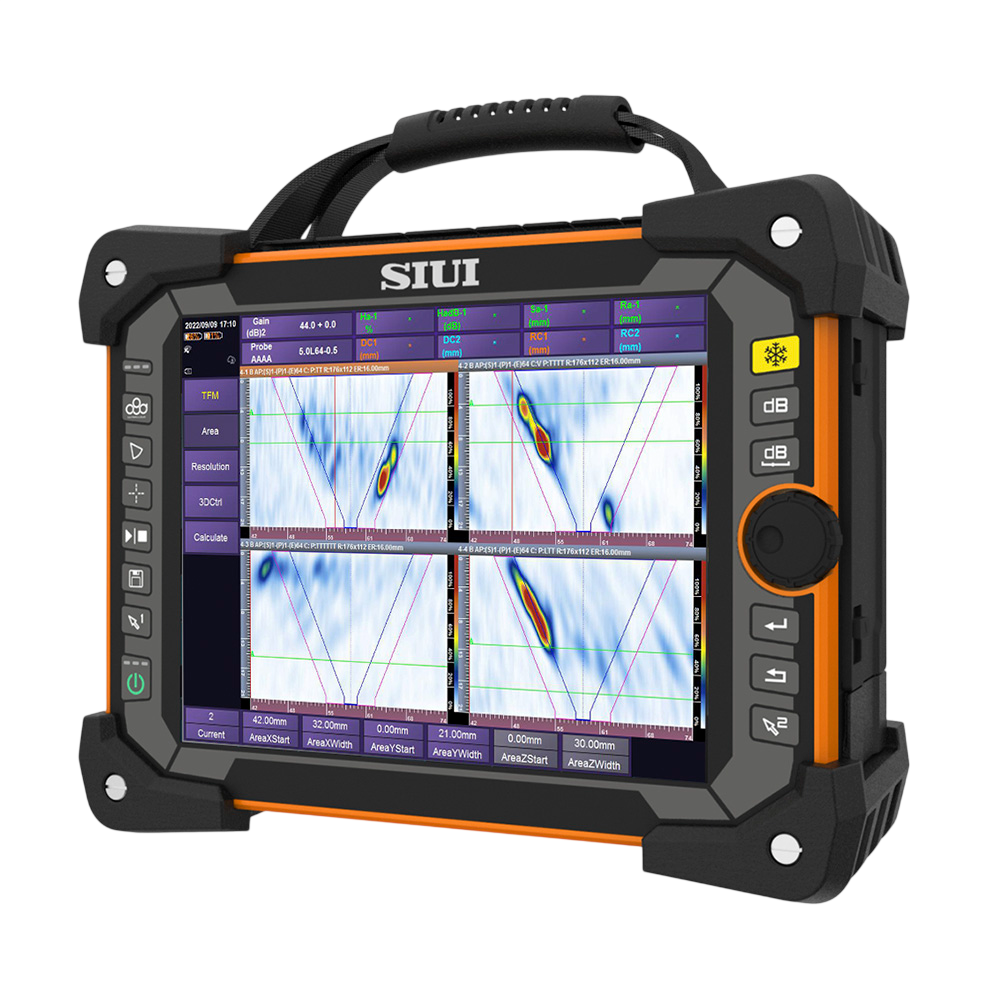

TFM 3D-визуализация в реальном времени.

При использовании метода полной фокусировки (TFM) имеет 64 канала и 128 поддерживаемых элементов.

Регулируемая ширина импульса, отрицательный прямоугольный импульс с напряжением до 400 В.

Проведение ультразвукового контроля в диапазоне от 0 до 15000 мм.

Используется совместно с преобразователями производства компании SIUI и других производителей.

Пошаговый мастер настроек: упрощает процесс настройки для опытных и начинающих пользователей.

LCD-экран с диагональю 12,1 дюйма и высоким разрешением 1024×768 пикселей.

Системные порты: энкодер, HDMI, VGA, Ethernet, USB (2 шт.), SD-слот.

Возможность беспроводной передачи данных (wi-fi, Bluetooth, SIM-карта).

Поддержка GPS (опционально) с привязкой координат к файлу сканирования.

Простота в эксплуатации: интуитивно понятный интерфейс и русскоязычное меню.

Компактные размеры, лёгкий вес и класс защиты IP65 позволяют применять прибор в полевых условиях.

Защитный чехол для лучшей герметизации и защиты прибора от ударов.

Не боится тяжёлых условий эксплуатации: пыль, влага и изменения температуры не влияют на производительность и точность прибора.

Совместим с программным обеспечением SuporUp для персонального компьютера, которое позволяет проверять файлы данных, захватывать экран, анализировать данные, воспроизводить данные, создавать отчёты в форматах word и excel.

Комплектация

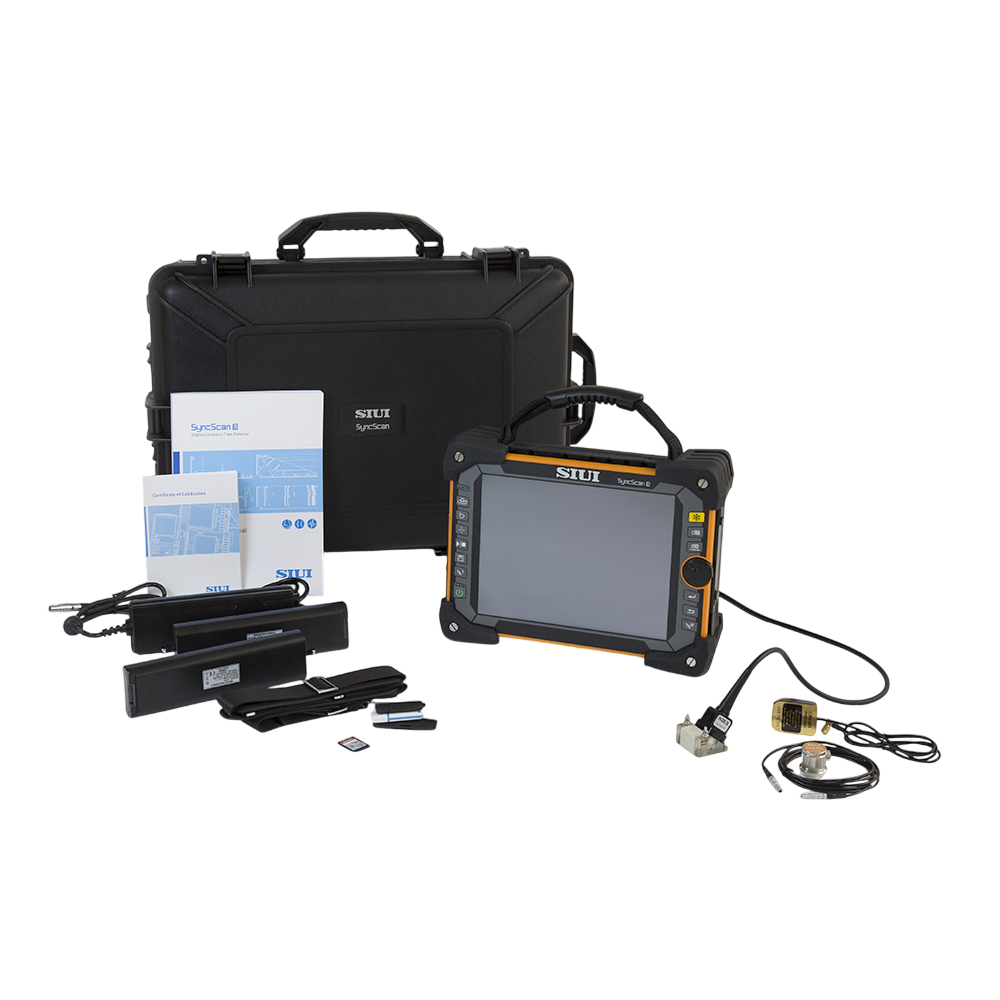

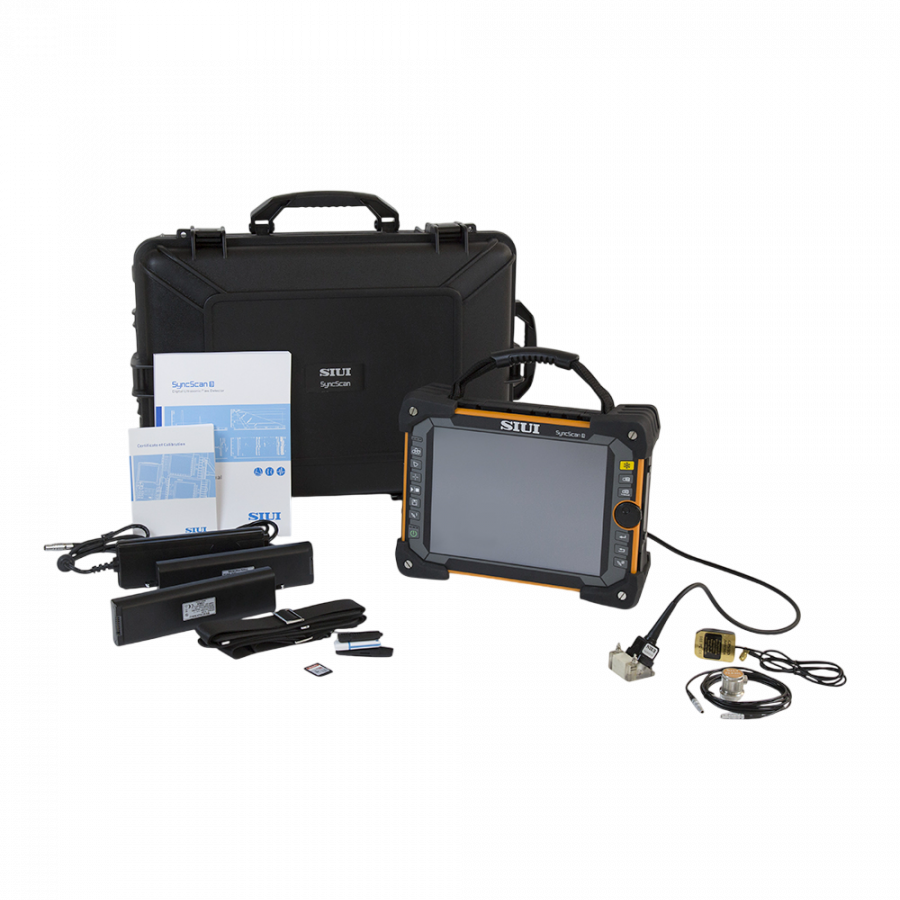

Стандартная комплектация:

Ультразвуковой дефектоскоп SyncScan 3 64:128PR

Зарядное устройство

Аккумуляторная батарея (2 шт.)

Кабель питания

SD-карта

Картридер

Кабель LEMO 00 – LEMO 00

Плечевой ремень (2 шт.)

Защитный чехол

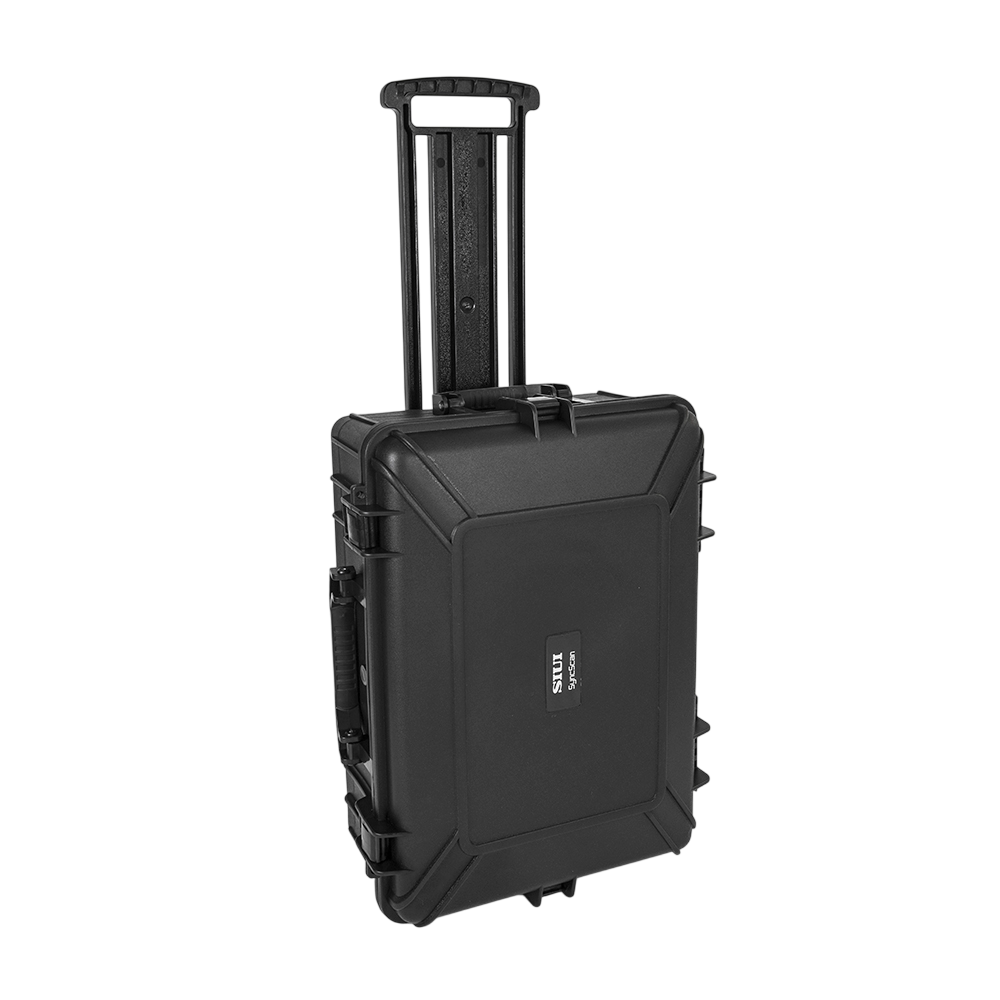

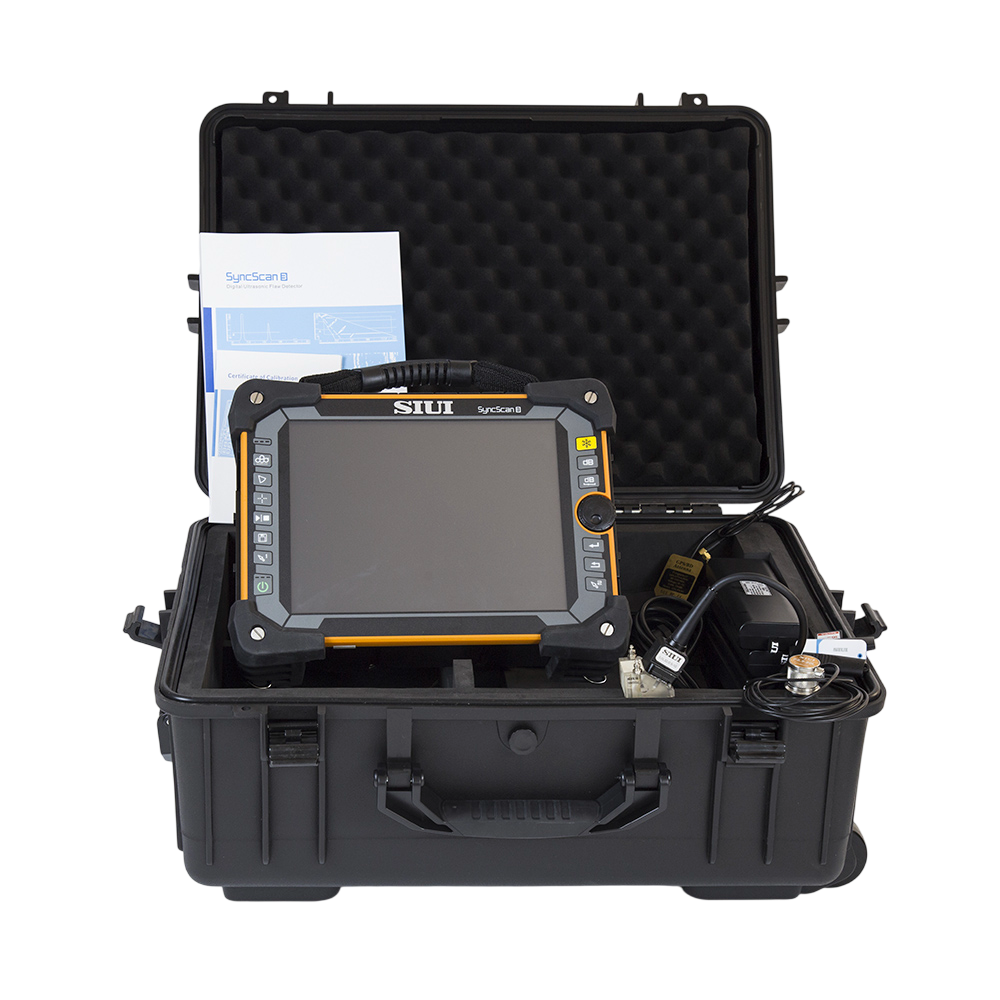

Кейс для транспортировки

Программное обеспечение для стандартного функционала

Техническая документация (руководство по эксплуатации, паспорт).

Дополнительная комплектация (по запросу):

Пьезоэлектрические преобразователи

Преобразователи на фазированной решетке

Ультразвуковые преобразователи

Призмы

Программное обеспечение для дополнительного функционала

Модуль GPS

Коннектор SIM-карт

Калибровочные образцы

Соединительные кабеля

Аккумуляторная батарея

Внешнее зарядное устройство

Ступенька.
