Зубоизмерительная машина ZIM 400
По запросу
Зубоизмерительные машины ZIM 400 предназначены для измерений параметров зубчатых колес, в том числе эвольвентных, а также выявления, анализа и оценки различных параметров зубчатых колёс, инструментов для обработки зубчатых колес, червячных передач и т.д.
Подробности

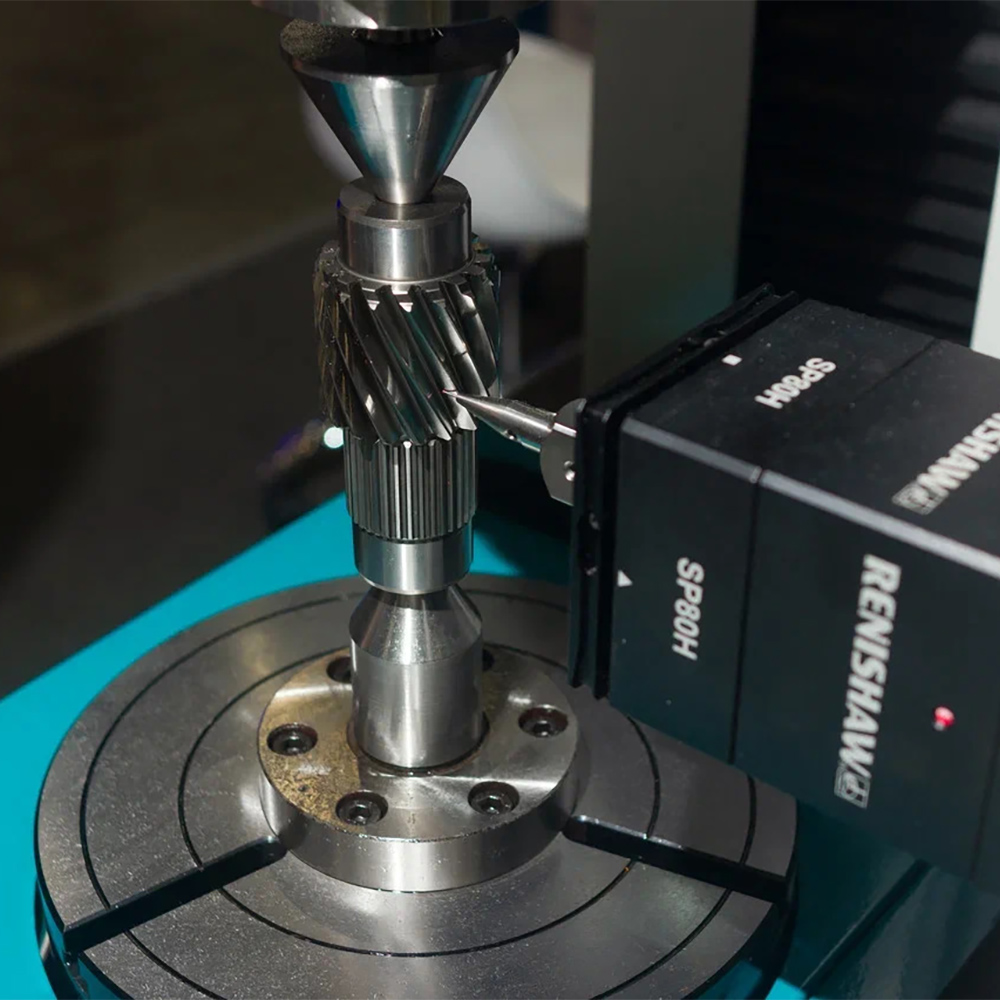

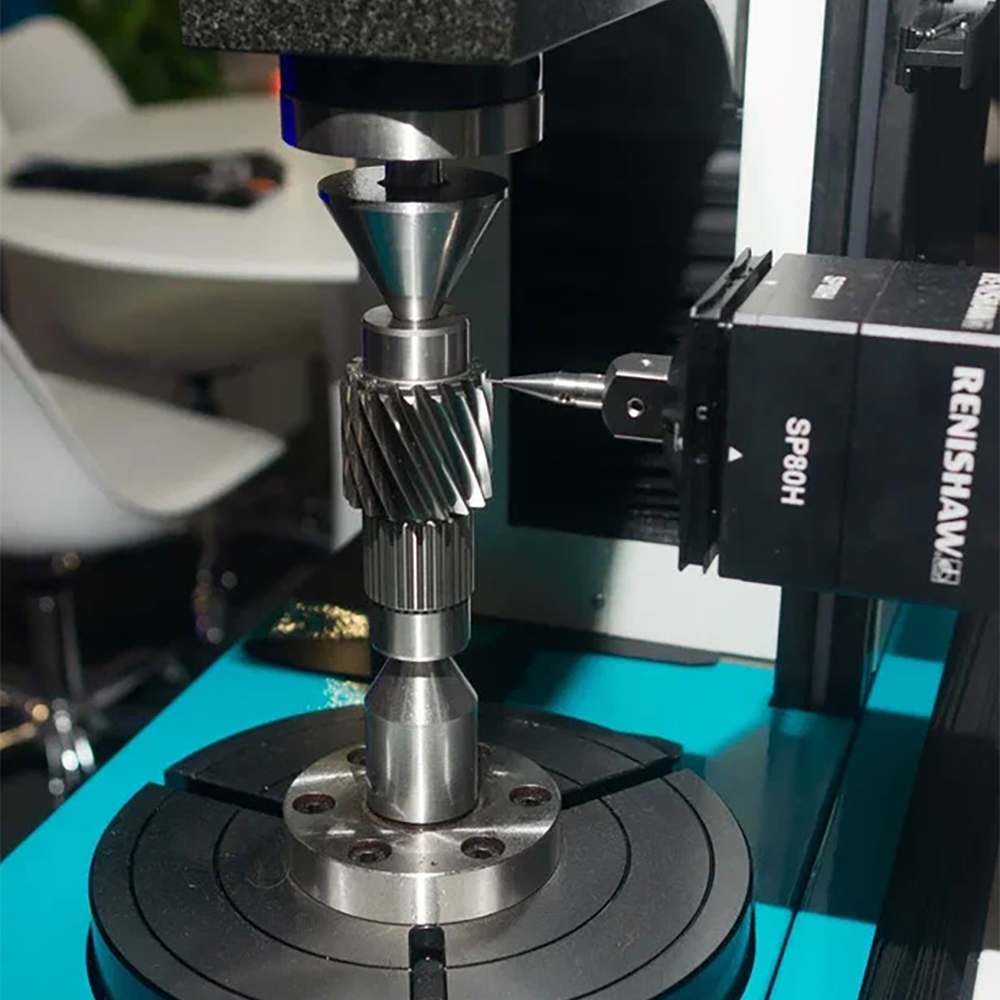

Зубоизмерительные машины ZIM 400 предназначены для измерений параметров зубчатых колес, в том числе эвольвентных, а также выявления, анализа и оценки различных параметров зубчатых колес, инструментов для обработки зубчатых колес, червячных передач и т.д. Принцип действия машин основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объёме зубоизмерительной машины с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба – параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения. Перед началом измерений можно задать класс точности зубчатого колеса. При этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в линейных величинах.

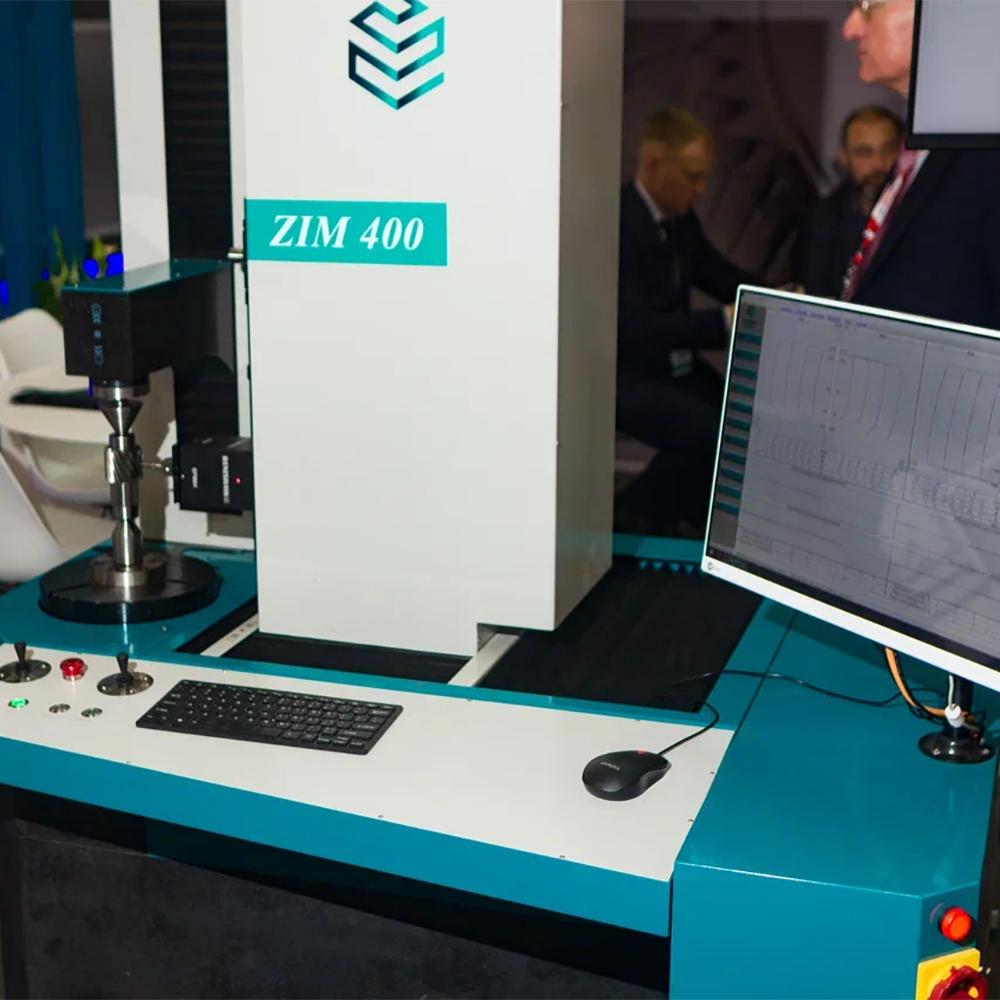

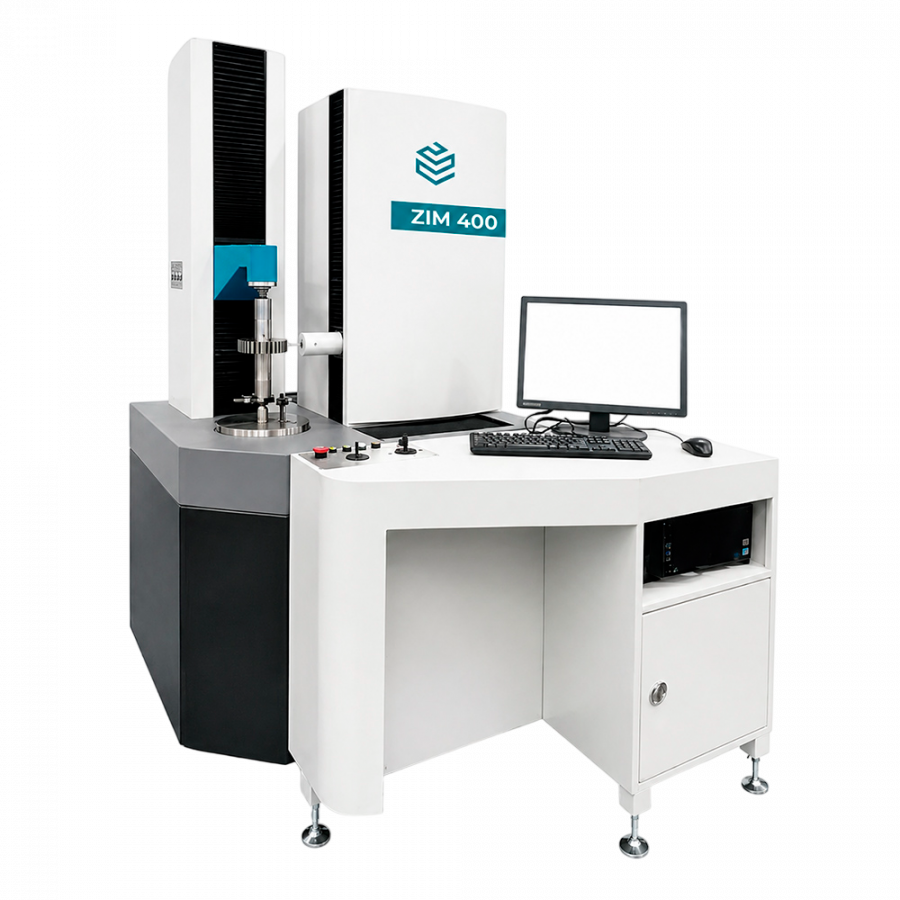

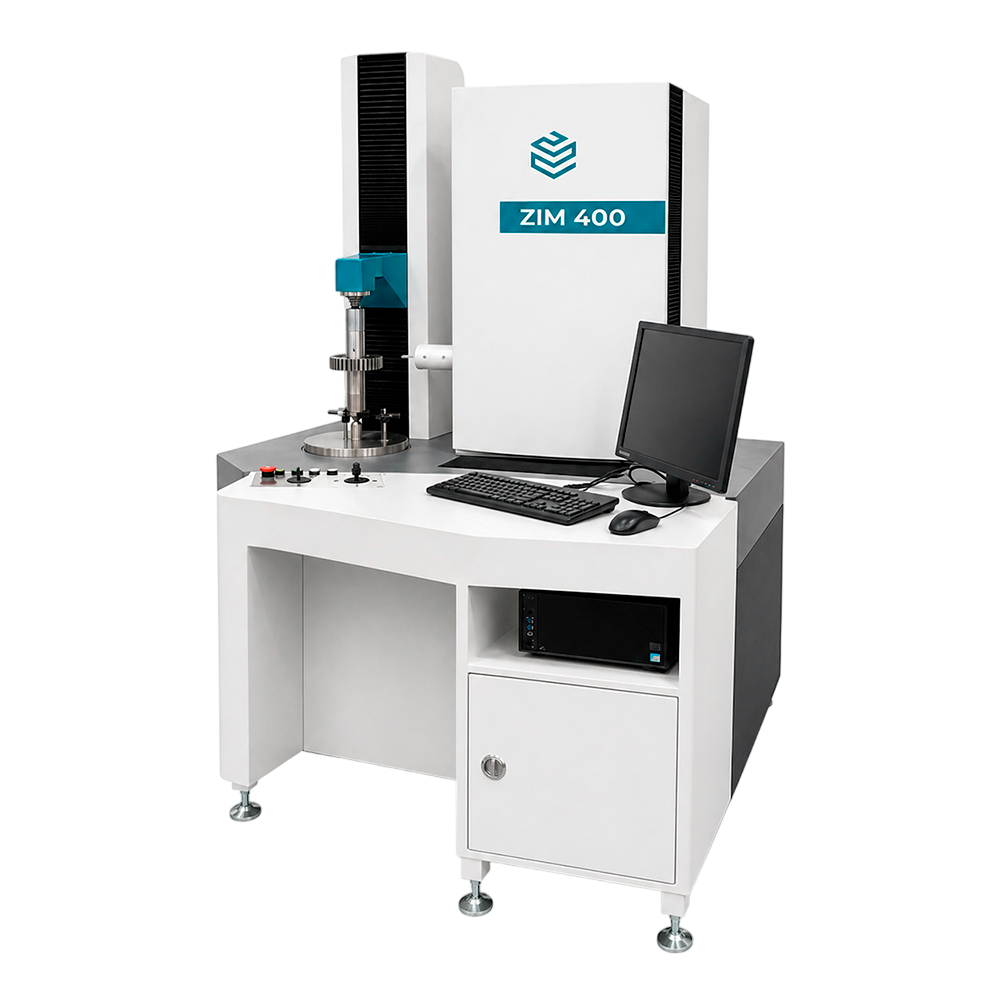

Конструктивно зубоизмерительные машины ZIM 400 состоят из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.
Зубоизмерительные машины ZIM 400 применяются для высокоточного контроля геометрических параметров зубчатых колес (прямозубых, косозубых, шевронных, червячных) и зуборезного инструмента. Они используются в машиностроении, автомобилестроении, робототехнике, авиастроении для измерения профиля, шага, биения, направления зуба, обеспечивая соответствие стандартам и гарантируя качество передачи, снижение шума и вибраций.
Зубоизмерительные машины ZIM внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 94504-25.
Зубоизмерительная машина ZIM 400
Измерительный датчик SP600Q или SP80Н
Комплект измерительных щупов и удлинителей
Стандартный комплект для монтажа и позиционирования деталей
Трёхкулачковый патрон
T-паз в поворотном столе
Магнитная база
Поводковый патрон
Программное обеспечение Visual ZIM
Техническая документация (руководство по эксплуатации, паспорт и др.)
Персональная компьютерная система и принтер
Комплект запасных частей и расходных материалов.
Дополнительная измерительные щупы
Аксессуары для монтажа и позиционирования измеряемых деталей
Источник бесперебойного питания
Модули расширения для программного обеспечения Visual ZIM.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструктивно зубоизмерительные машины ZIM 400 состоят из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.
Зубоизмерительные машины ZIM 400 применяются для высокоточного контроля геометрических параметров зубчатых колес (прямозубых, косозубых, шевронных, червячных) и зуборезного инструмента. Они используются в машиностроении, автомобилестроении, робототехнике, авиастроении для измерения профиля, шага, биения, направления зуба, обеспечивая соответствие стандартам и гарантируя качество передачи, снижение шума и вибраций.
Зубоизмерительные машины ZIM внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 94504-25.
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
±2,0 мкм
Программное обеспечение
Visual ZIM
Масса, кг
2150
Габариты (Д×Ш×В), мм
1300×1500×1900
Страна производства
Россия
Метрологические и технические характеристики
| Наименование | Значение |
| ZIM 400 | |
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa с измерительным датчиком SP600Q, мкм | ±2,0 |
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa с измерительным датчиком SP80Н, мкм | ±1,5 |
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fβ с измерительным датчиком SP600Q, мкм | ±2,0 |
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fβ с измерительным датчиком SP80Н, мкм | ±1,9 |
| Угол профиля / наклона зуба, ° | 0 - 90 |
| Диапазон расстояний между центрами, мм | 20 - 720 |
| Модуль зубчатого колеса, мм | 0,1 - 12 |
| Максимальный диаметр измеряемого зубчатого колеса, мм | 400 |
| Максимальная масса измеряемой детали, кг, не более | 100 |
|
Габаритные размеры, мм, не более: длина ширина высота |
1300 1500 1900 |
| Масса, кг, не более | 2150 |
|
Условия эксплуатации диапазон температуры окружающего воздуха, °С диапазон относительной влажности воздуха, %, не более |
+17~+23 80 |
| Допускаемое изменение температуры в течение 1 ч, °С, не более | 1,0 |
| Допускаемое изменение температуры в течение 24 ч, °С, не более | 2,0 |
