Зубоизмерительная машина ZIM 1000

+7 495 128 38 80
- Назад
- Телефоны
- +7 495 128 38 80
109129, г. Москва, ул. 8-я Текстильщиков, дом 11, строение 2, помещение 1/1
info@novotexsys.ru
Пн - Пт: с 9:00 - 18:00

Госреестр СИ РФ

По запросу

Подробности

Зубоизмерительные машины ZIM 1000 предназначены для измерений параметров зубчатых колес, в том числе эвольвентных, а также выявления, анализа и оценки различных параметров зубчатых колес, инструментов для обработки зубчатых колес, червячных передач и т.д. Принцип действия машин основан на совмещении движения измерительного щупа по поверхности зуба измеряемого колеса (эвольвентной меры) с одновременным поворотом последнего в центрах в измерительном объёме зубоизмерительной машины с помощью поворотного стола. При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба – параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения. Перед началом измерений можно задать класс точности зубчатого колеса. При этом допускаемые отклонения параметров определяются автоматически. Результаты измерений отображаются непосредственно в линейных величинах.

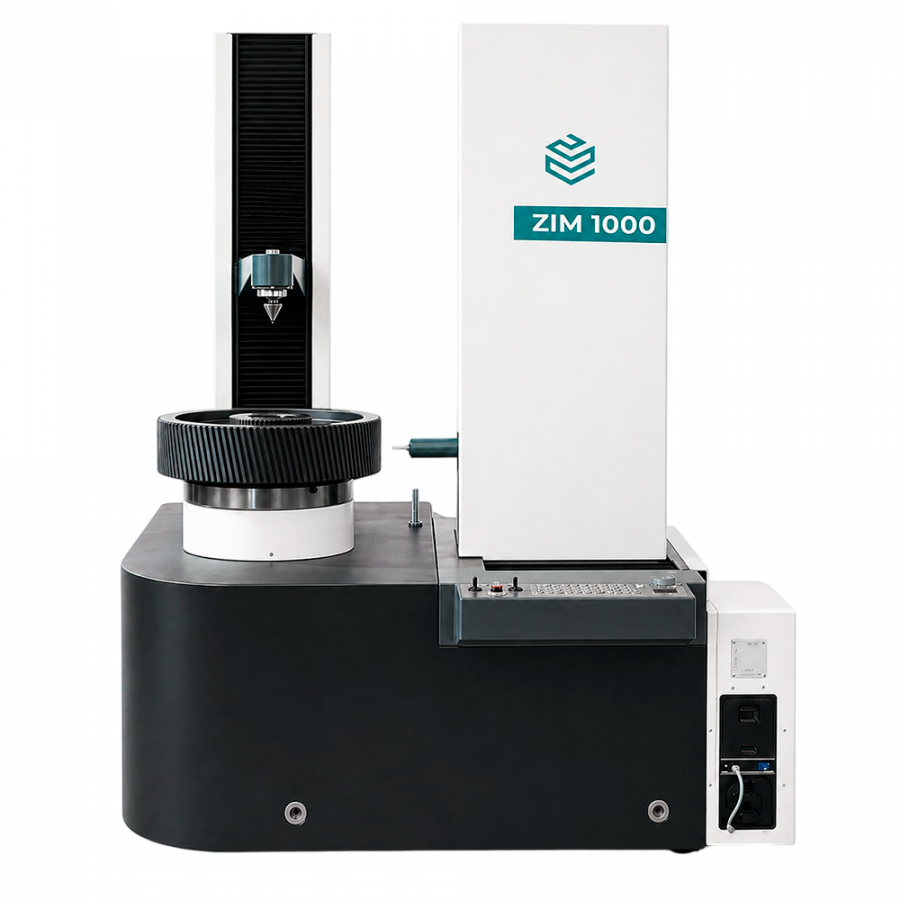

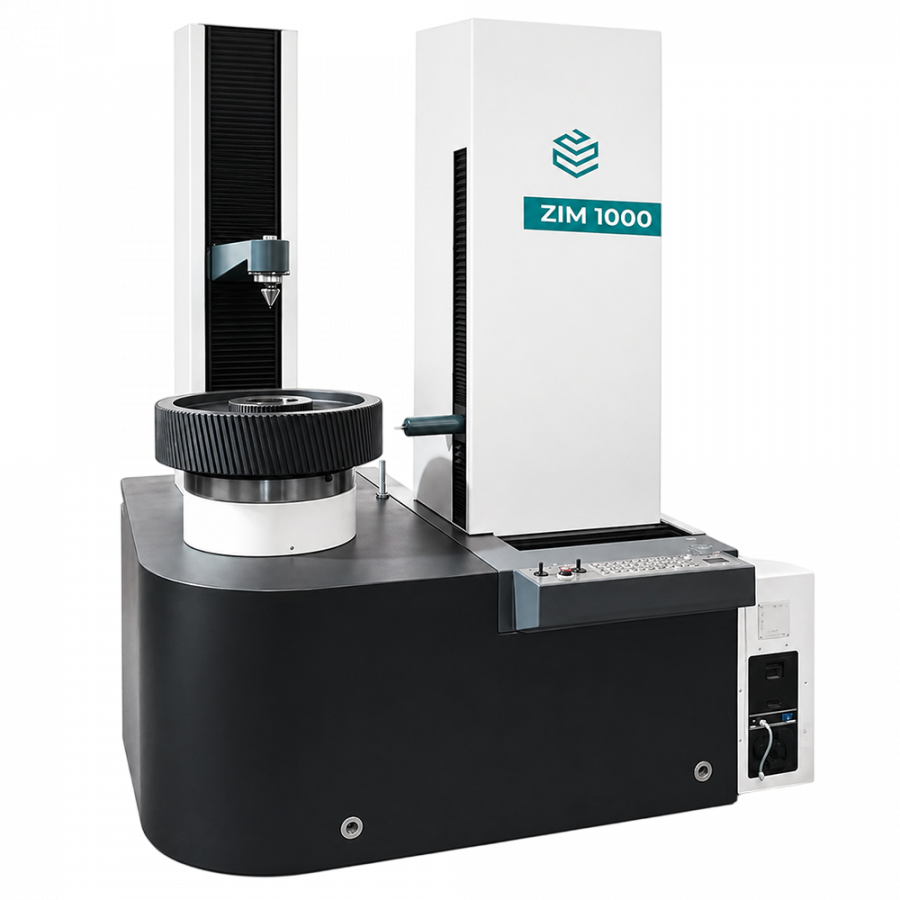

Конструктивно зубоизмерительные машины ZIM 1000 состоят из гранитной станины, на которой расположены вертикальная колонна с установленной на ней контактной измерительной головкой, поворотного стола для установки и вращения измеряемой детали и персонального компьютера.

Зубоизмерительные машины ZIM 1000 применяются для высокоточного контроля геометрических параметров зубчатых колес (прямозубых, косозубых, шевронных, червячных) и зуборезного инструмента. Они используются в машиностроении, автомобилестроении, робототехнике, авиастроении для измерения профиля, шага, биения, направления зуба, обеспечивая соответствие стандартам и гарантируя качество передачи, снижение шума и вибраций.

Зубоизмерительные машины ZIM внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 94504-25.

Комплектация

Стандартная комплектация:

Зубоизмерительная машина ZIM 1000

Измерительный датчик SP600Q или SP80Н

Комплект измерительных щупов и удлинителей

Стандартный комплект для монтажа и позиционирования деталей

Трёхкулачковый патрон

T-паз в поворотном столе

Магнитная база

Поводковый патрон

Программное обеспечение Visual ZIM

Техническая документация (руководство по эксплуатации, паспорт и др.)

Персональная компьютерная система и принтер

Комплект запасных частей и расходных материалов.

Дополнительная комплектация (по запросу):

Дополнительная измерительные щупы

Аксессуары для монтажа и позиционирования измеряемых деталей

Источник бесперебойного питания

Модули расширения для программного обеспечения Visual ZIM.

Дополнительная информация

Оборудование внесено в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».

Точность

от ±3,0 мкм до ±3,5 мкм

Программное обеспечение

Visual ZIM

Масса, кг

5814

Габариты (Д×Ш×В), мм

1900×1764×2570

Страна производства

Россия

Метрологические и технические характеристики

Наименование	Значение
Наименование	ZIM 1000
Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля F_aс измерительным датчиком SP600Q, мкм	±3,0
Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля F_aс измерительным датчиком SP80Н, мкм	±1,5
Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба F_β с измерительным датчиком SP600Q, мкм	±3,5
Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба F_β с измерительным датчиком SP80Н, мкм	±1,9
Угол профиля / наклона зуба, °	0 - 90
Диапазон расстояний между центрами, мм	100¹⁾ - 1000
Модуль зубчатого колеса, мм	0,5 - 30
Максимальный диаметр измеряемого зубчатого колеса, мм	1000
Максимальная масса измеряемой детали, кг, не более	1500
Габаритные размеры, мм, не более: длина ширина высота	1900 1764 2570
Масса, кг, не более	5814
Условия эксплуатации диапазон температуры окружающего воздуха, °С диапазон относительной влажности воздуха, %, не более	+17~+23 80
Допускаемое изменение температуры в течение 1 ч, °С, не более	1,0
Допускаемое изменение температуры в течение 24 ч, °С, не более	2,0
¹⁾ По заказу возможно смещение нижнего предела диапазона расстояний до 10 мм
