30.11.2025
Повышение точности контроля геометрических параметров зубчатых колёс и шероховатости поверхности деталей, используемых в техоборудовании предприятия.
Предприятие
Предприятие нефтехимической промышленности
Адрес
423574, Российская Федерация, Республика Татарстан, г. Нижнекамск
Сфера деятельности
Производство нефтехимической продукции (каучуки, пластики)
Дата поставки
30.11.2025
Поставленное оборудование
Оборудование для контроля геометрических параметров:
Зубоизмерительные машины ZIM внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 94504-25.
Основные характеристики поставленного оборудования

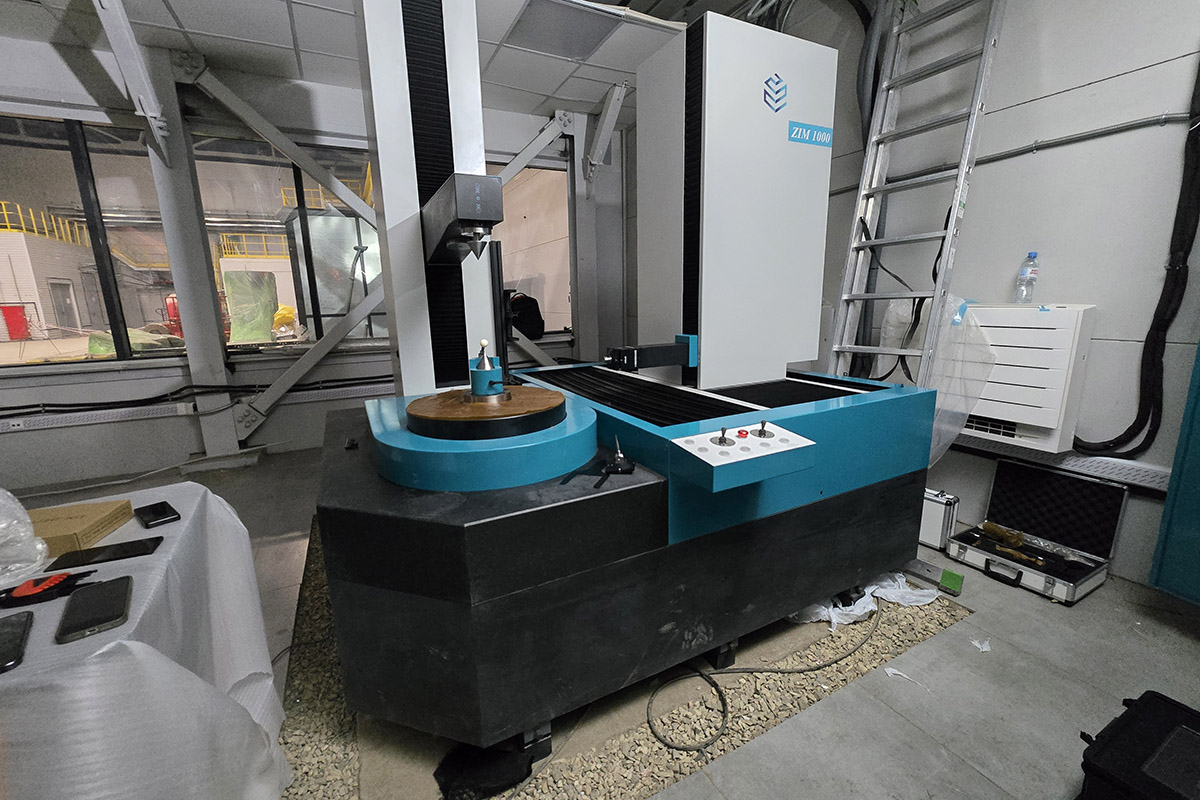

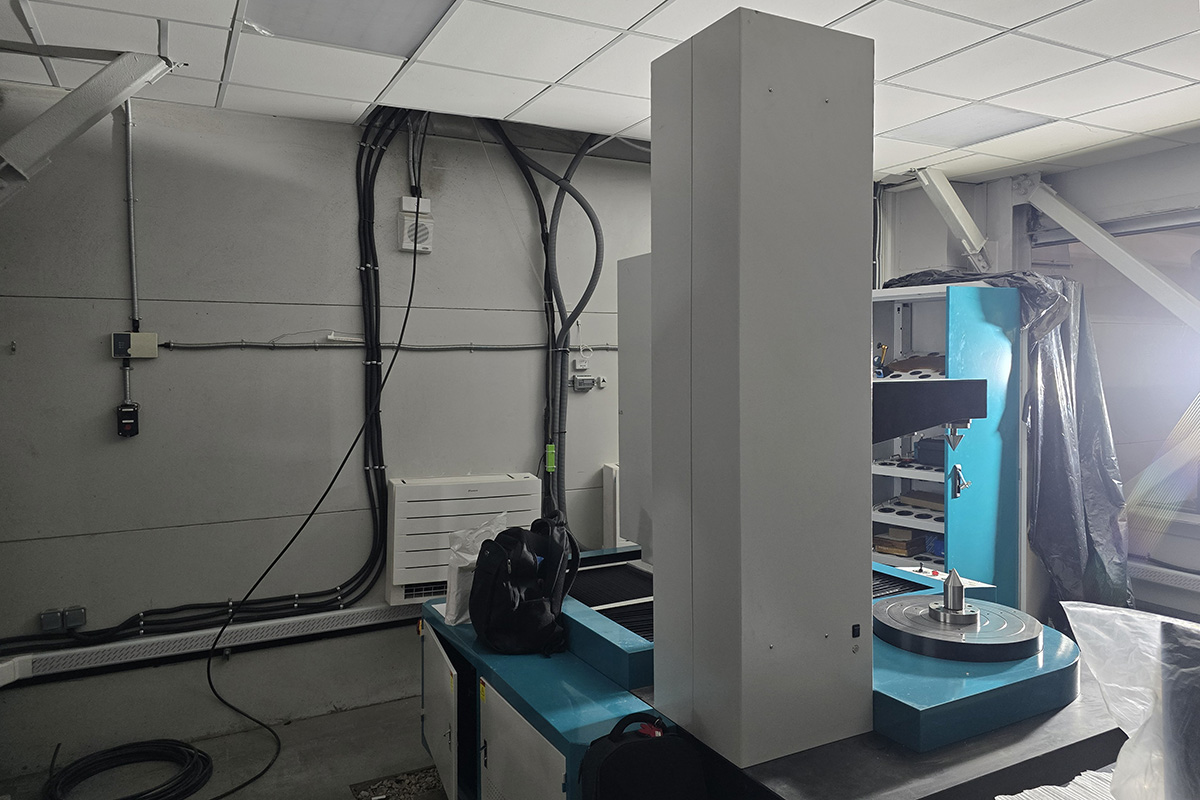

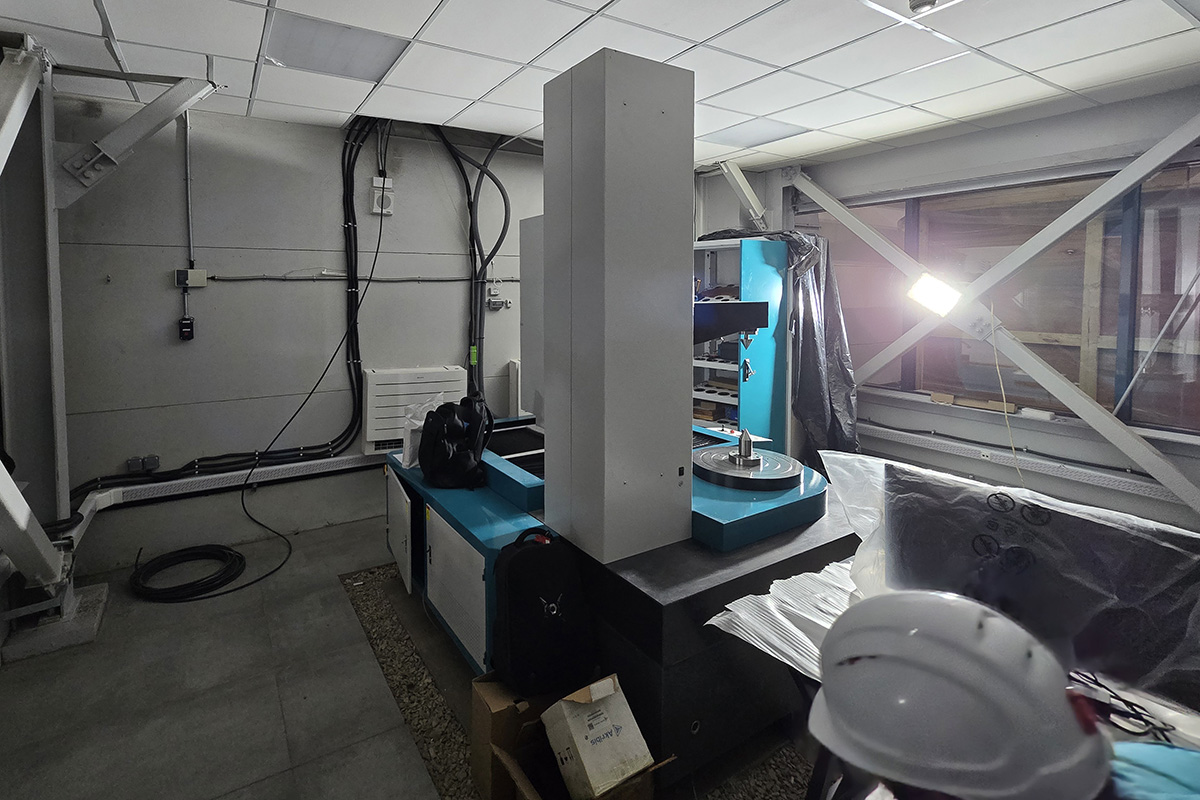

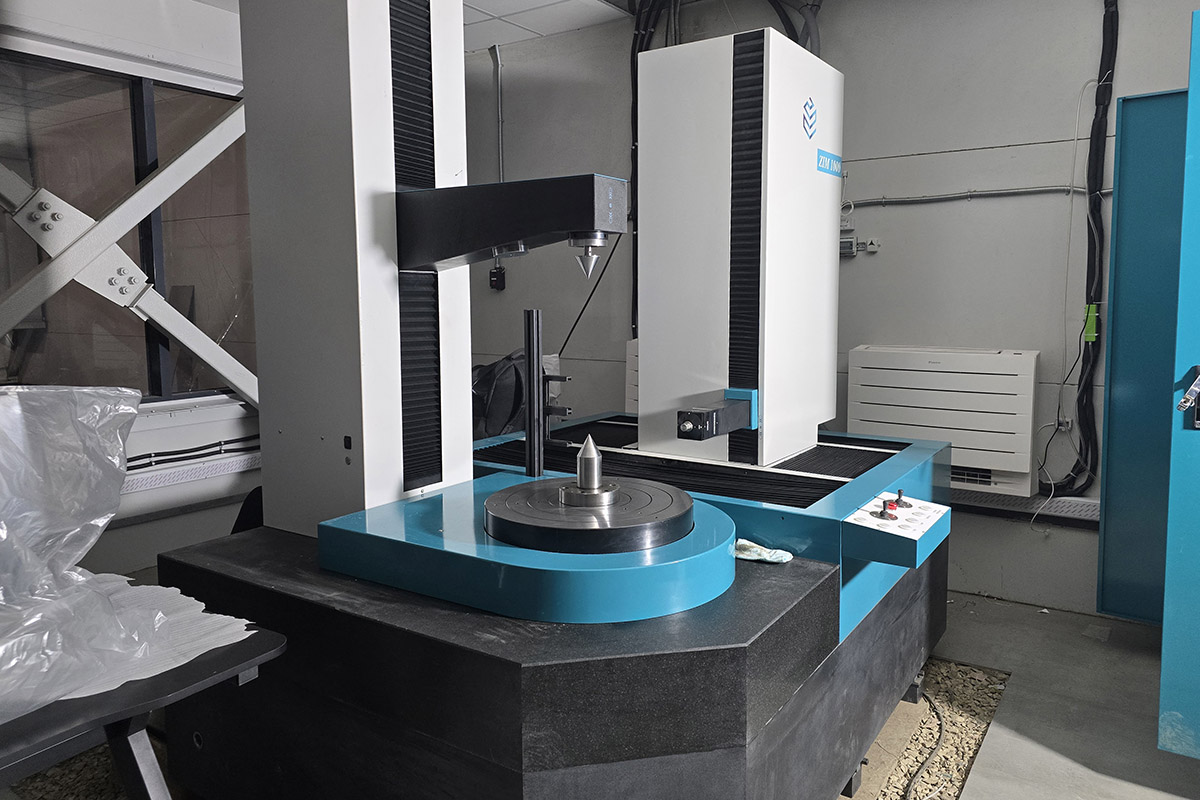

Зубоизмерительная машина ZIM 1000
Прибор для контроля шероховатости АГАТ-М2
| Наименование | Значение |
| ZIM 1000 | |
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa с измерительным датчиком SP600Q, мкм | ±3,0 |
| Пределы допускаемой абсолютной погрешности при измерении эвольвентного профиля Fa с измерительным датчиком SP80Н, мкм | ±1,5 |
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fβ с измерительным датчиком SP600Q, мкм | ±3,5 |
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба Fβ с измерительным датчиком SP80Н, мкм | ±1,9 |
| Угол профиля/наклона зуба | 0° - 90° |
| Диапазон расстояний между центрами, мм | 1001) - 1000 |
| Модуль зубчатого колеса, мм | 0,5 - 30 |
| Максимальный диаметр измеряемого зубчатого колеса, мм | 1000 |
| Максимальная масса измеряемой детали, кг, не более | 1500 |
| Габаритные размеры (Д×Ш×В), мм, не более | 1900×1764×2570 |
| Масса, кг, не более | 5814 |
|
Условия эксплуатации - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, %, не более |
17 – 23 80 |
| Допускаемое изменение температуры в течение 1 ч, °С, не более | 1,0 |
| Допускаемое изменение температуры в течение 24 ч, °С, не более | 2,0 |
| 1) По заказу возможно смещение нижнего предела диапазона расстояний до 10 мм | |
| Характеристика | Значение |
| АГАТ-М2 | |
| Диапазон измерений шероховатости по параметру Ra, мкм | 0,02 – 12,0 |
| Пределы допускаемой основной относительной погрешности прибора при измерении шероховатости по параметру Ra, % | ±3,0 |
| Диапазон измерений шероховатости по параметру Rz, мкм | 1,6 – 50,0 |
| Пределы допускаемой основной относительной погрешности прибора при измерении шероховатости по параметру Rz, % | ±5,0 |
| Пределы допускаемой дополнительной относительной погрешности прибора при измерении шероховатости по параметру Ra в диапазонах температуры от -20°C до +15°C не включая и от +25°C не включая до +40°C, % | ±2,0 |
| Верхний предел диапазона показаний высотных параметров шероховатости, мкм | 160 |
| Длина трассы ощупывания, мм | 0 – 17,5 |
| Базовая длина Lr, мм | 0,25; 0,8; 2,5 |
| Длина оценки Ln, мм | Ln=Lr×n (где n=1; 2; 3; 4; 5 – количество базовых длин) |
| Разрешающая способность/диапазон показаний высотных параметров шероховатости, мкм |
0,002/±20 0,004/±40 0,008/±80 0,02/±160 |
| Номинальный радиус закругления иглы измерительного датчика, мкм | 5 |
| Скорость измерений, мм/с1) | 0,135 – 1,0 |
| Измерительное усилие, мН, не более1) | 4 |
| Определяемые параметры шероховатости | Ra; Rz; Rq; Rt; Rc; Rp; Rv; R3z; R3y; Ry; Rs; Rsk; Rku; Rmax; Rsm; Rmr; RPc; Rk; Rpk; Rvk; Mr1; Mr2 |
| Фильтры | Гаусса, 2RC, PC-RC, D-P |
| Номинальное напряжение постоянного тока встроенного литий-ионного аккумулятора, B | 3,7 |
|
Габаритные размеры, мм, не более: прибора блока привода |
158×55×52 115×23×27 |
| Масса, кг, не более | 0,5 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха без конденсации влаги, % |
-20°C - +40°C 90 |
| 1) Согласно технической документации производителя | |
Задачи, которые решает оборудование

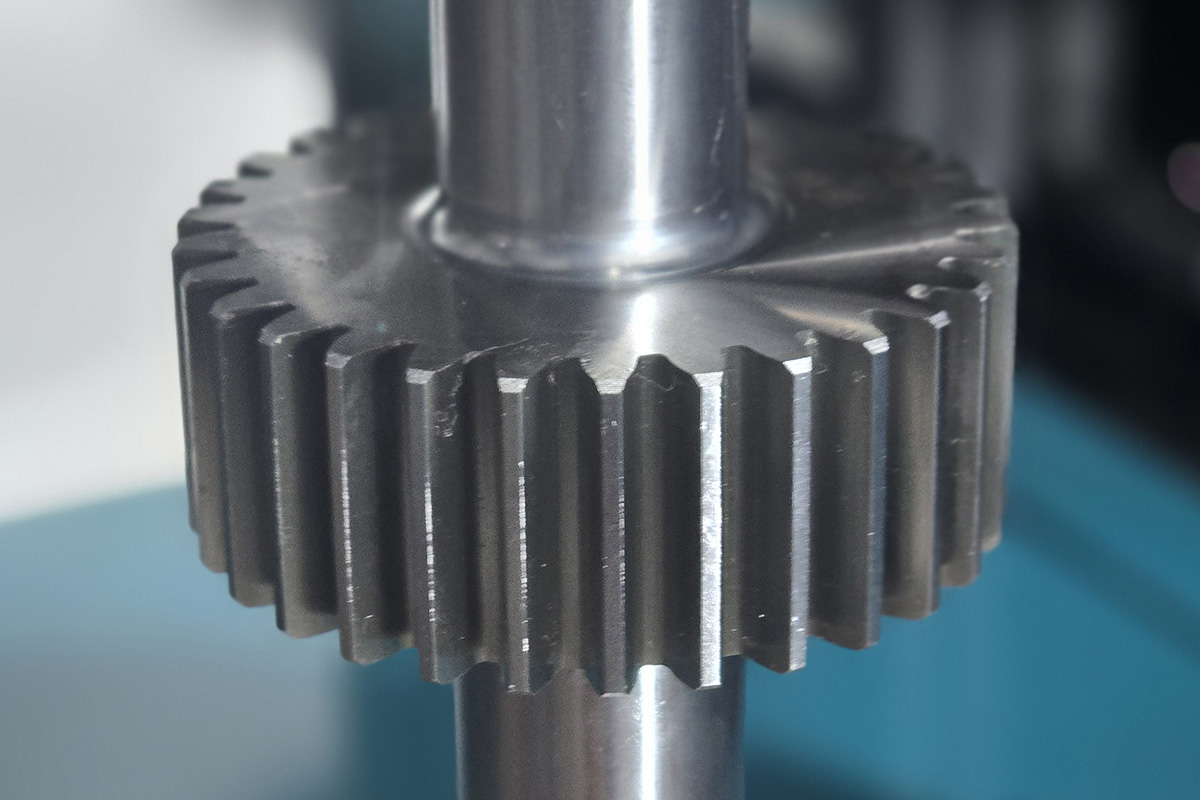

Зубоизмерительная машина ZIM 1000 является измерительным оборудованием высокого класса и предназначена для комплексного контроля геометрии зубчатых колёс, позволяющее добиться точности и повторяемости измерений в серийном и выборочном контроле. Обеспечивает возможность точного измерения геометрических параметров зубчатых колёс и зубчатых поверхностей различных типов деталей: цилиндрические, конические, прямозубые и косозубые колёса, цилиндрические и конические детали, измерения внешнего и внутреннего зуба, угла зуба, шаг зуба, радиальное биение, толщина зуба, направление зуба.
Прибор для контроля шероховатости АГАТ-М2 предназначен для измерения параметров шероховатости поверхностей, необходимых при оценке качества обработки деталей. Может работать с любыми деталями - будь то плоские, цилиндрические, конические, криволинейные поверхности, канавки, пазы, углубления, оси и даже сложные точечные зоны.
Поставленное современное метрологическое оборудование осуществляет контроль за параметрами, критически важными для для долговечности и надёжности узлов оборудования предприятия, а также повышает эффективность контроля за счёт автоматизированных измерений и формирования отчётной документации.
