Внедрение системы цифровой радиографии Новоскан DR с гибким детектором 10×36 для контроля трубных конструкций

Поставленное оборудование

Оборудование для неразрушающего контроля:

Оборудование для неразрушающего контроля:

Система цифровой радиографии Новоскан DR с гибким детектором 10×36.

.

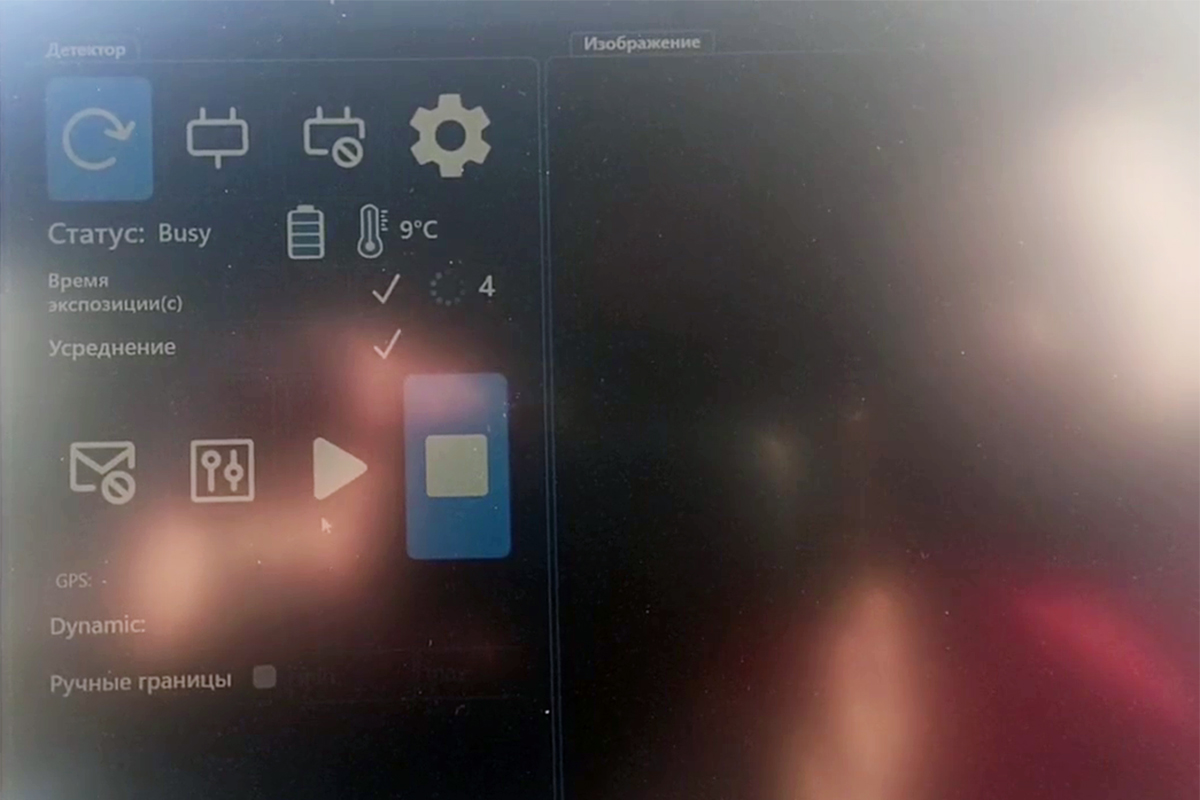

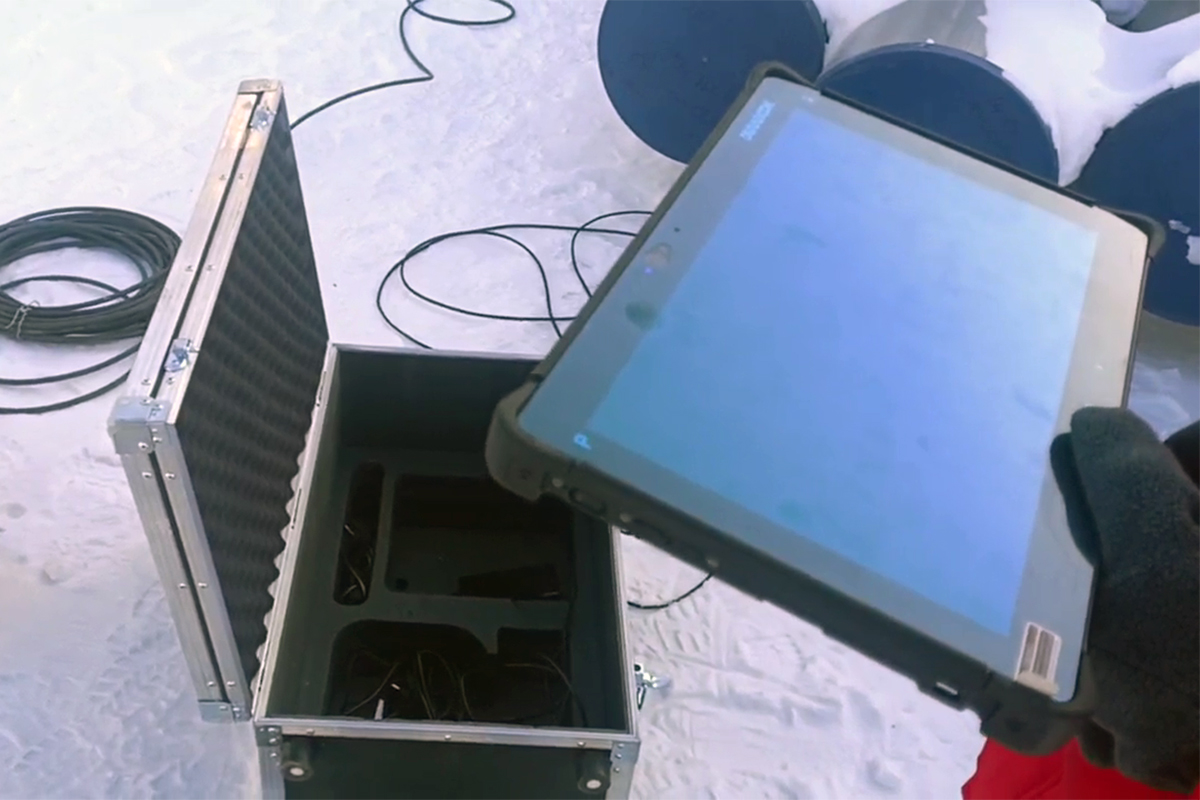

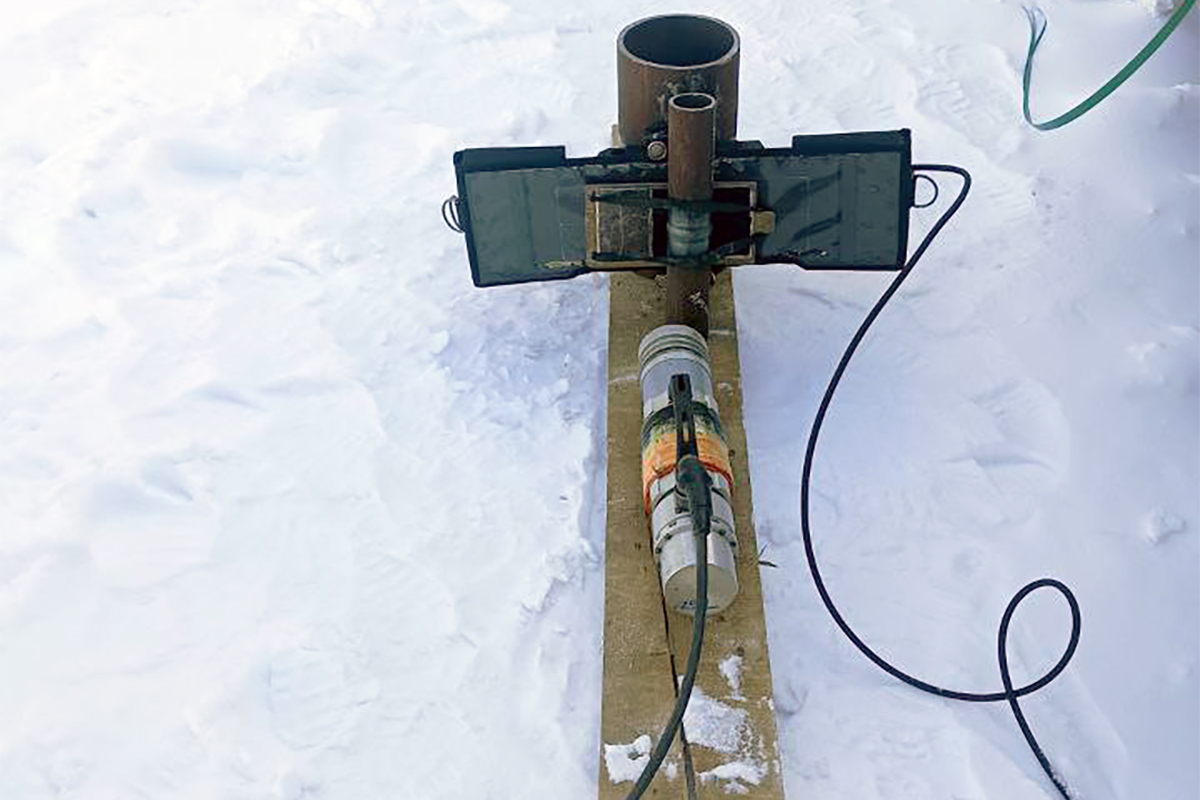

Система цифровой радиографии с гибким детектором Новоскан DR конструктивно состоит из гибкой панели на основе сцинтиллятора GadOx и матрицы TFT, защищённой ударопрочным корпусом со степенью пылевлагозащиты IP67, блока управления с литий-ионными аккумуляторами и персональным компьютером (планшетом) с предустановленным программным обеспечением, а также комплекта интерфейсных кабелей для проводного (Ethernet) и беспроводного (wi-fi) соединения. Гибкий детектор способен изменять радиус изгиба, обеспечивая плотное прилегание к цилиндрическим поверхностям различного диаметра, что позволяет получать чёткие радиографические изображения без геометрических искажений непосредственно в условиях производственной площадки. Система совместима с широким спектром рентгеновских аппаратов и источников гамма-излучения.

Системы цифровой радиографии Новоскан внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 85882-22.

Задачи, которые решает оборудование

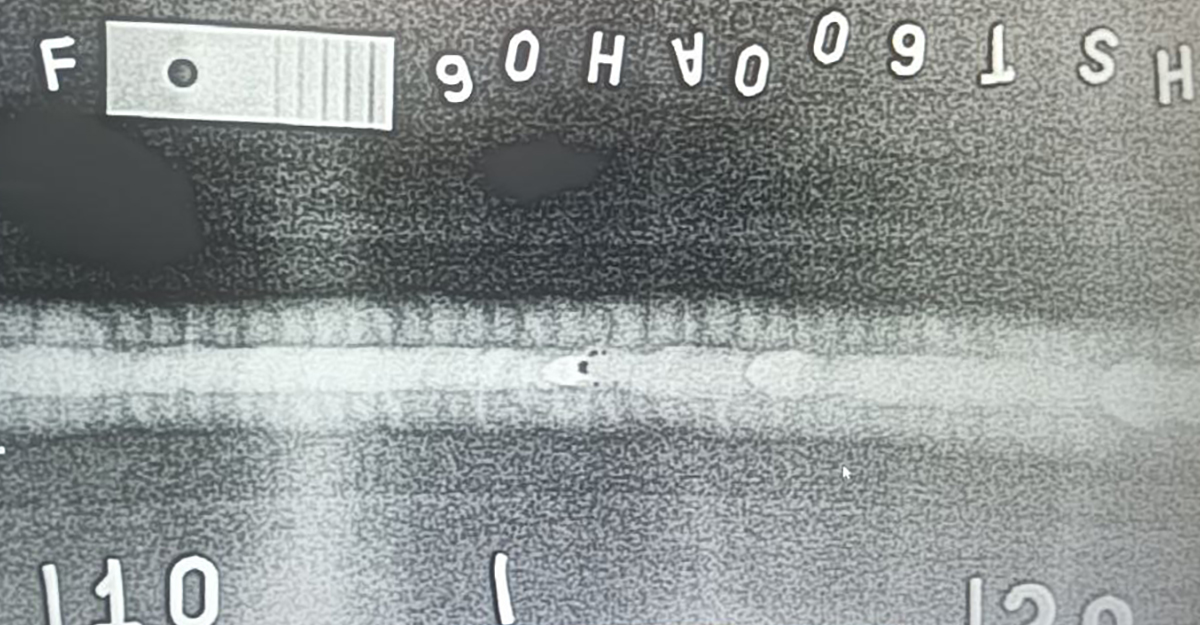

Обеспечена возможность высокоточного неразрушающего контроля сварных швов и выявления внутренних дефектов на трубных конструкциях, резервуарах и цилиндрических изделиях различного диаметра. Контроль выполняется непосредственно в производственных условиях – в цехах, на монтажных площадках, в траншеях – без демонтажа объектов, что позволяет своевременно обнаруживать трещины, непровары, поры и включения ещё на этапе строительства или технического обслуживания, предотвращая эксплуатационные риски.

Организован стабильный цифровой контроль качества с формированием объективного заключения о состоянии контролируемого объекта и возможностью мгновенной передачи результатов экспертам. Это снижает зависимость от человеческого фактора при расшифровке, повышает повторяемость и достоверность оценки, обеспечивает соответствие требованиям ГОСТ ISO 17636-2 и отраслевых стандартов, а также исключает затраты на рентгеновскую плёнку, химические реагенты и проявочное оборудование.

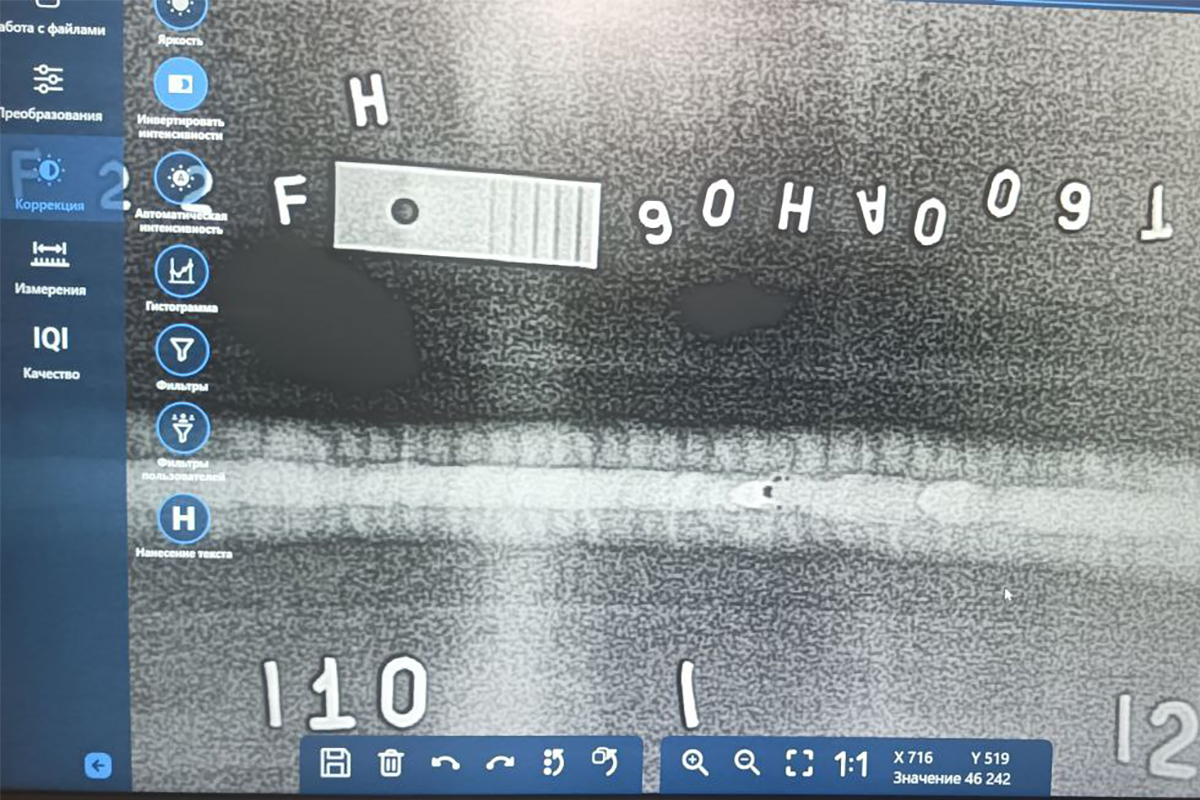

Реализована возможность оперативного архивирования, поиска и повторного анализа радиографических изображений в цифровом формате DICONDE без потери информации. Такой подход позволяет быстро формировать отчётную документацию, интегрировать результаты контроля в корпоративные системы управления качеством и повышать общую эффективность процессов технической диагностики и промышленной безопасности.
