Система цифровой радиографии Новоскан на базе гибкого детектора 10×24

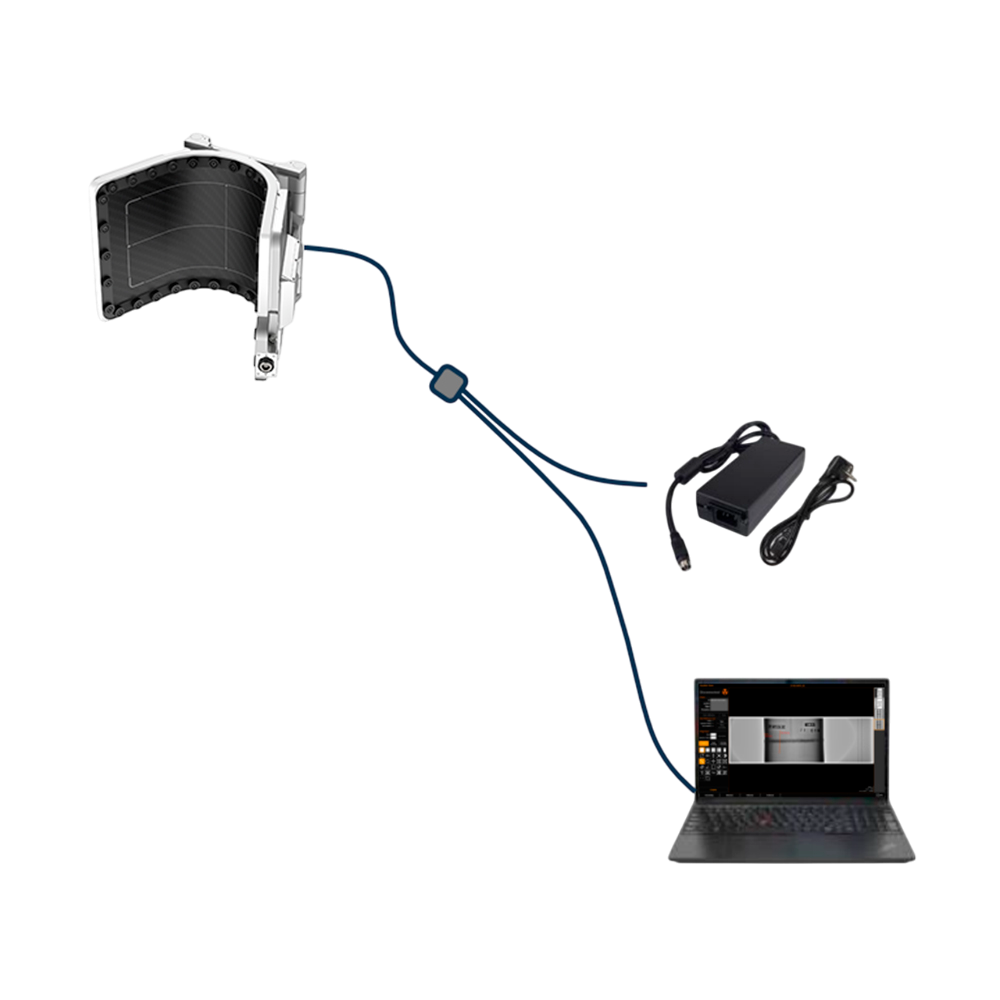

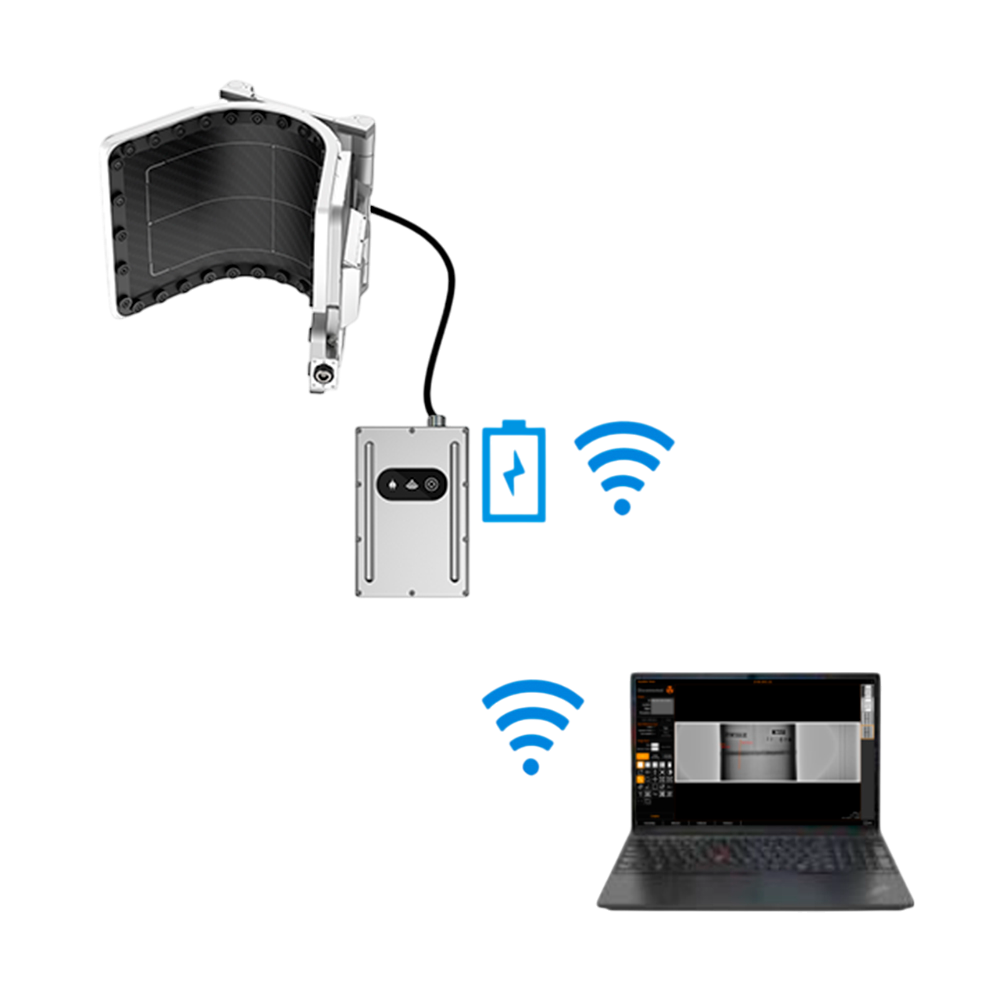

Система цифровой радиографии Новоскан на основе гибкого детектора 10×24 см предназначена для неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Конструктивно система состоит из гибкой цифровой панели и промышленного планшета с программным обеспечением, где под действием излучения изображение формируется и передается на планшет для дальнейшей обработки сразу через цифровую панель.

Гибкий детектор имеет размер активной зоны 100×240 мм, технологию фотодиодной матрицы TFT на основе α-Si с разрешением 1024×2406 пикселей, а пределы допускаемой абсолютной погрешности измерений линейных размеров составляют ±0,15 мм.

В отличие от использования рентгеновских плёнок система цифровой радиографии Новоскан позволяет мгновенно оцифровывать весь процесс диагностики, а применение гибких панелей-детекторов до 5 раз сокращает время проведения работ даже по сравнению с цифровыми решениями на основе плоских панелей.

Системы цифровой радиографии Новоскан внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 85882-22.

Особенности и преимущества

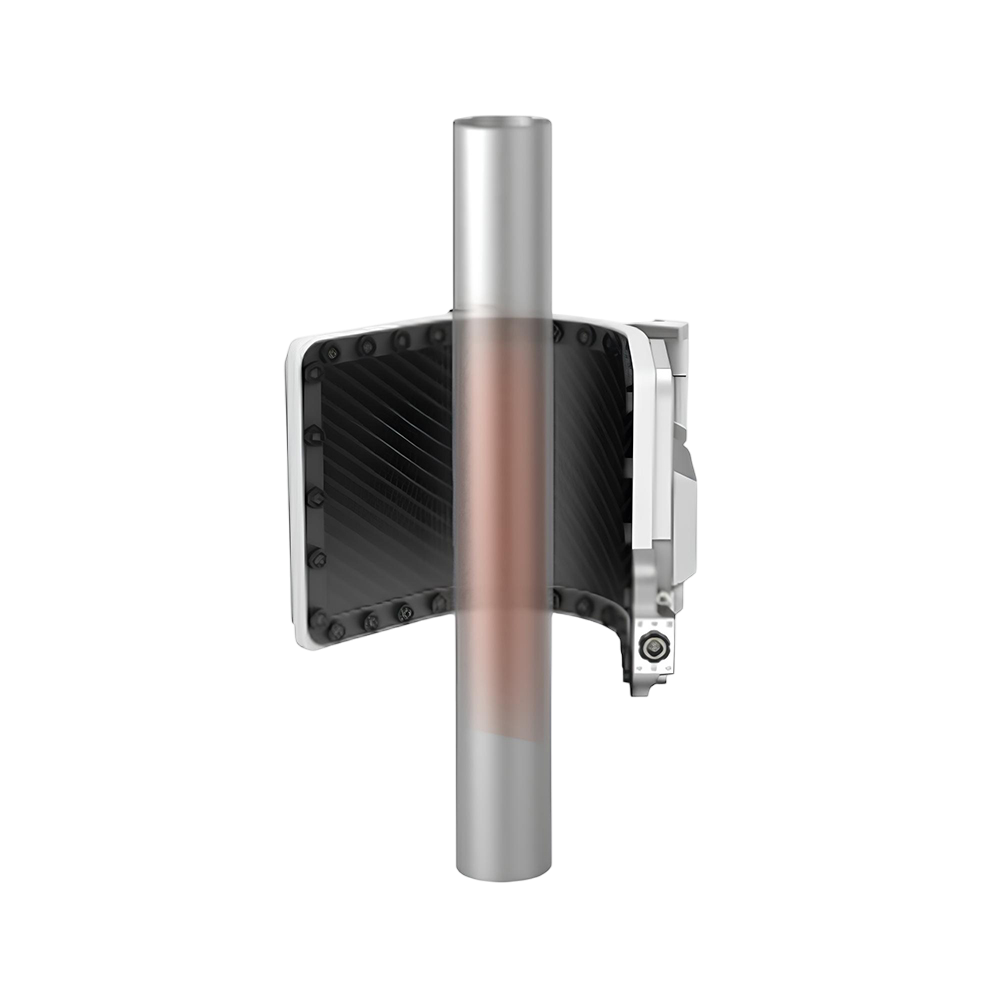

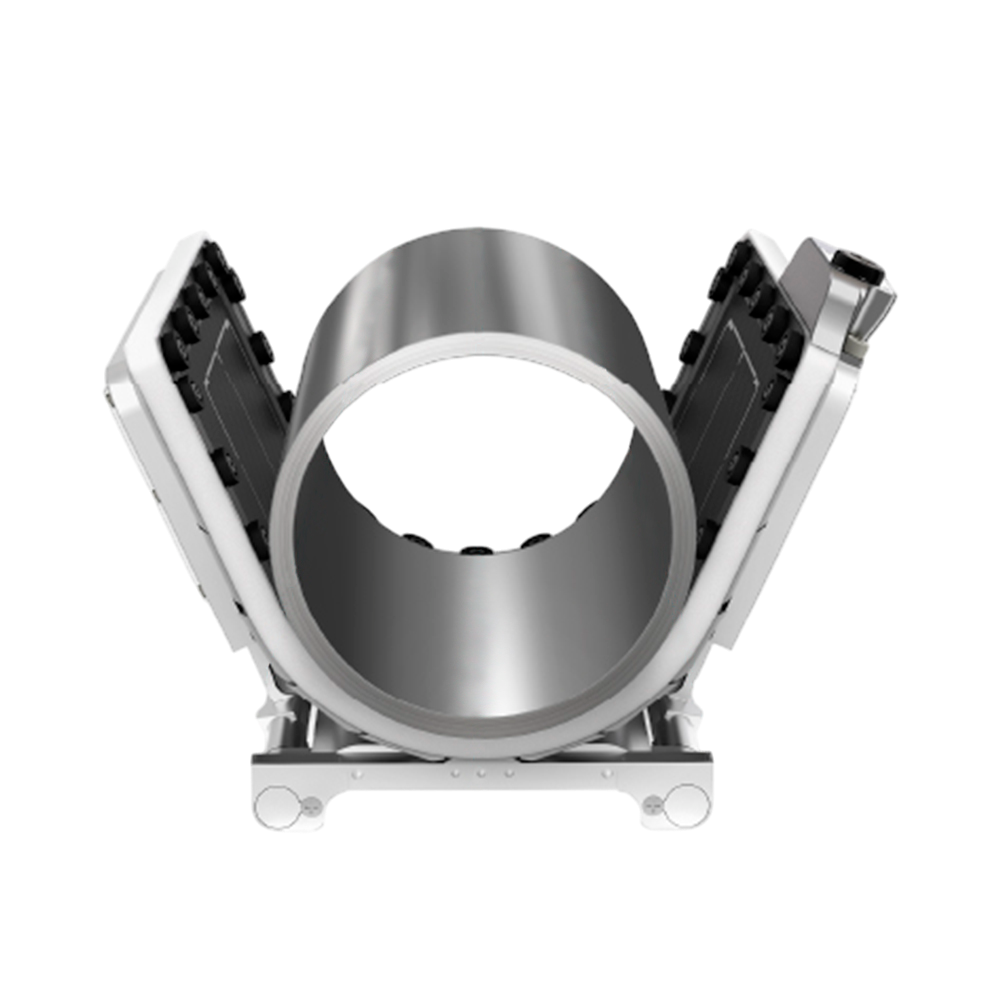

Благодаря своей конструкции активная зона гибкого детектора полностью прилегает к поверхности трубы, что позволяет минимизировать искажения изображения, и, как следствие, значительно повысить эффективность контроля.

Комплекты серии «стандарт» имеют функцию синхронизации с рентгеновским аппаратом (возможность удаленного управления РА и детектором) через кабель и по wi-fi, а также увеличенное время автономной работы – до 12 часов.

Наличие проводного и беспроводного интерфейса для передачи данных.

Малый вес детектора, высокое разрешение 1024×2406 пикселей и 16-битное аналого-цифровое преобразование.

Программное обеспечение позволяет проводить анализ изображений и получать отчёты.

Высокая степень защиты детектора IP 67.

Продолжительный срок службы системы до 10 лет.

Комплектация

Комплектация «лайт»:

Гибкий детектор 10×24

Мягкий защитный чехол для детектора

Блок управления «лайт»

Зарядное устройство для блока управления

Промышленный планшет с диагональю 11,6 дюймов

Зарядное устройство для планшета

Модуль USB-LAN (ПК-блок управления)

Соединительный кабель (блок-детектор) 5 м

Соединительный кабель (блок-ПК) 30 м

Магнитные держатели (центральные), 1 комплект

Комплект ремней для фиксации детектора

Транспортировочный кейс с защитным ложементом

Программное обеспечение (1 постоянная лицензия + 1 лицензия на USB-накопителе).

Дополнительная комплектация (по запросу)

Рюкзак

Ноутбук

Магнитные держатели (боковые), 1 комплект

Двухпроволочный эталон Duplex IQI

Соединительный кабель (блок-детектор) более 5 м

Соединительный кабель (блок-ПК) более 30 м.

Комплектация «стандарт»:

Гибкий детектор 10×24

Мягкий защитный чехол для детектора

Блок управления «стандарт»

Зарядное устройство для блока управления

Промышленный планшет с диагональю 11,6 дюймов

Зарядное устройство для планшета

Модуль USB-LAN (ПК-блок управления)

Соединительный кабель (блок-детектор) 5 м

Кабель синхронизации 5 м

Соединительный кабель (блок-ПК) 30 м

Магнитные держатели (центральные), 1 комплект

Магнитные держатели (боковые), 1 комплект

Комплект ремней для фиксации детектора

Транспортировочный кейс с защитным ложементом

Программное обеспечение (1 постоянная лицензия + 1 лицензия на USB-накопителе).

Дополнительная комплектация (по запросу)

Рюкзак

Ноутбук

Двухпроволочный эталон Duplex IQI

Кабель синхронизации более 5 м

Соединительный кабель (блок-детектор) более 5 м

Соединительный кабель (блок-ПК) более 30 м.

Дополнительная информация

Оборудование внесено в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
