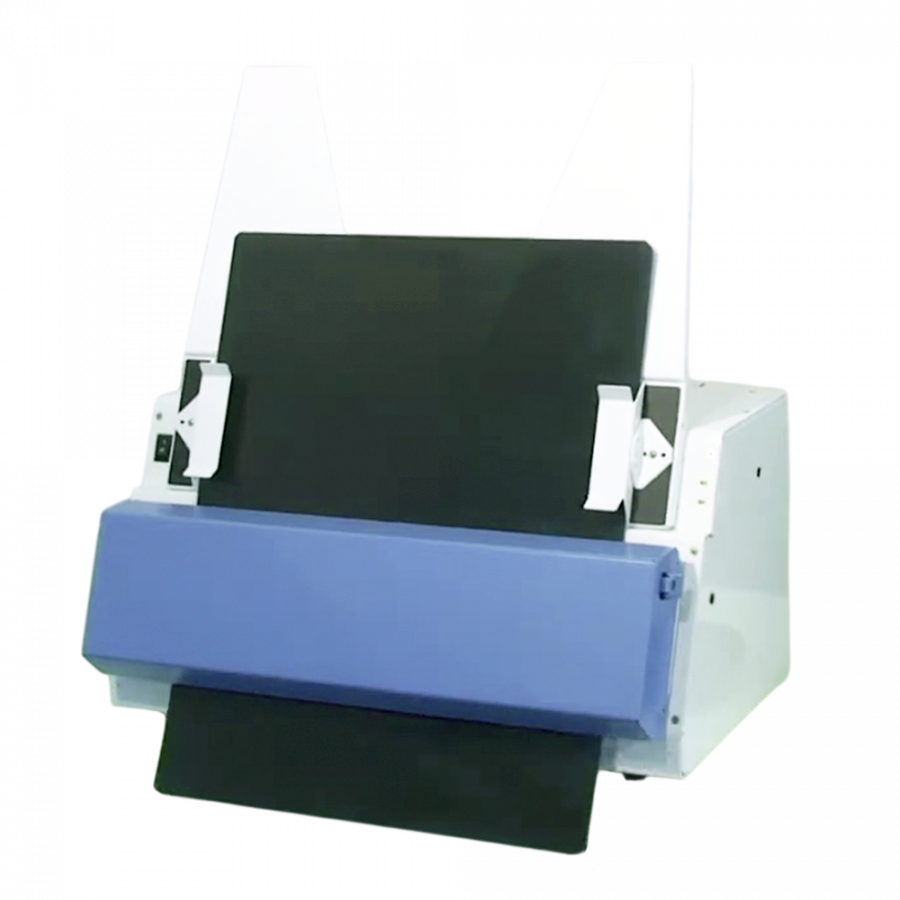

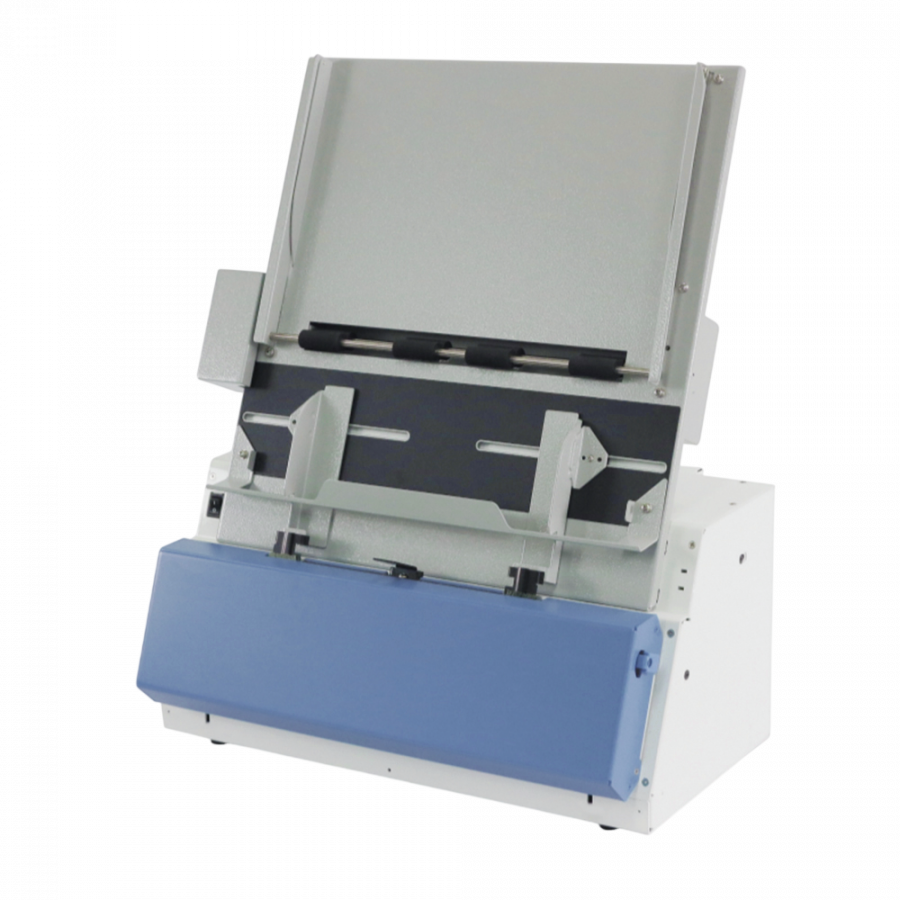

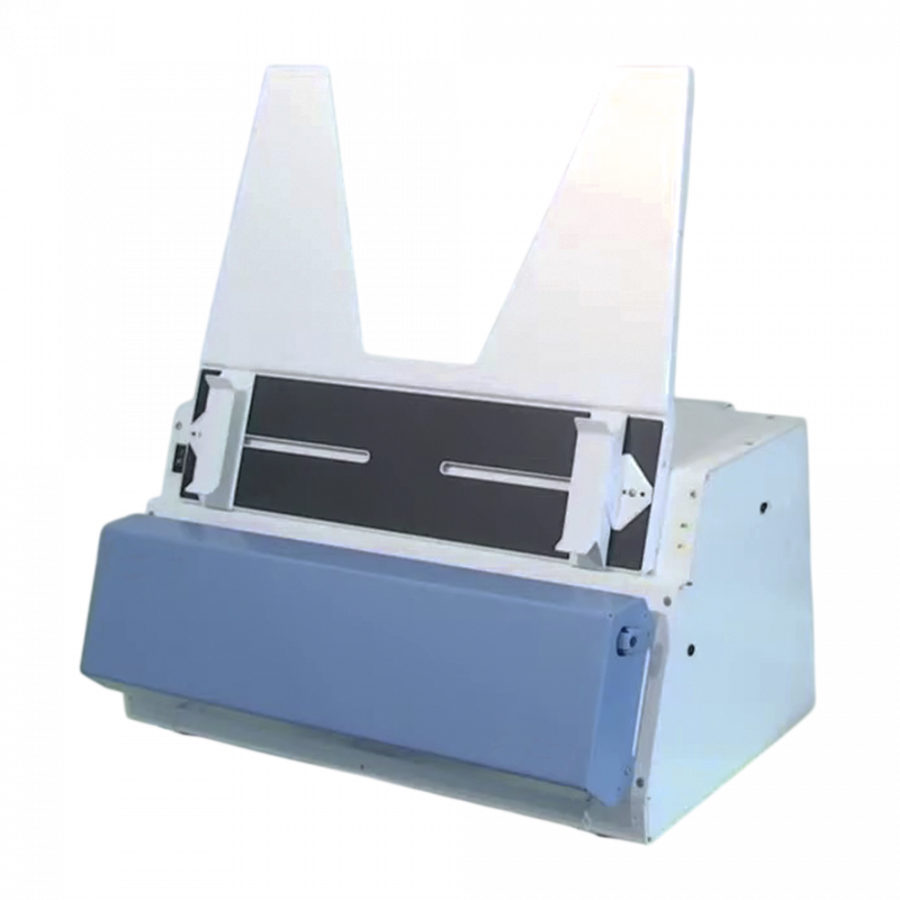

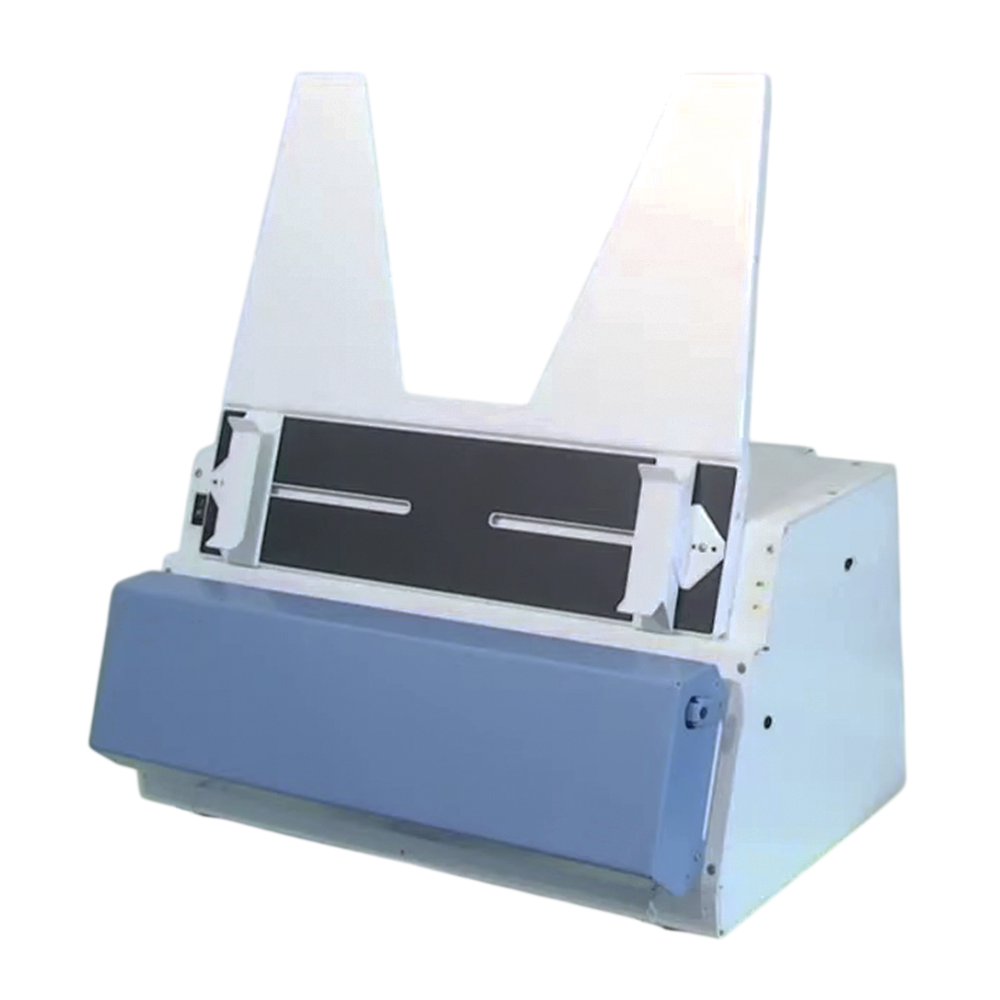

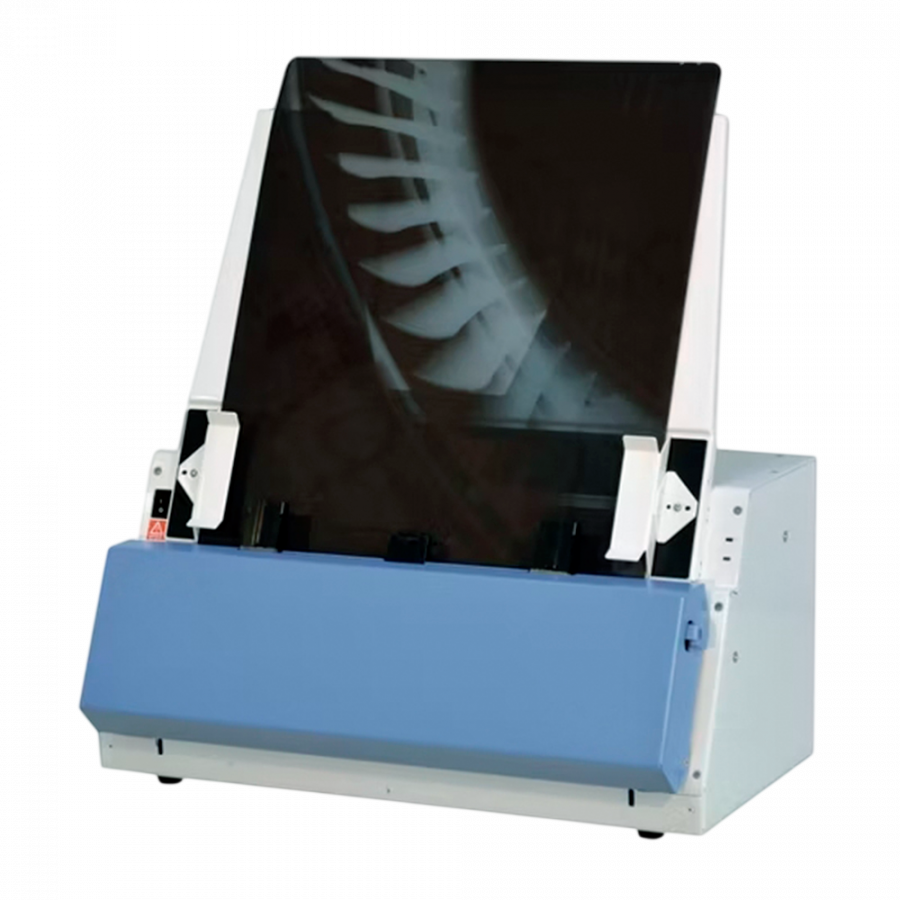

Оцифровщик рентгеновской плёнки Неоскан ДГ2
По запросу
Высокопроизводительный оцифровщик рентгеновской плёнки Неоскан ДГ 2 предназначен для сканирования рентгеновских плёнок (включая рулонные) с максимальным оптическим разрешением до 2400 dpi и оптической плотностью до 4,7D, с целью их дальнейшего архивирования, передачи и анализа данных в рамках неразрушающего контроля.
Подробности
Высокопроизводительный оцифровщик рентгеновской плёнки Неоскан ДГ2 предназначен для сканирования рентгеновских плёнок (включая рулонные) с максимальным оптическим разрешением до 2400 dpi и оптической плотностью до 4,7D, с целью их дальнейшего архивирования, передачи и анализа данных в рамках неразрушающего контроля. Устройство использует LED-источник, обеспечивает 16-битную шкалу серого, способен передавать широкий диапазон оттенков серого тона, от светло- до тёмно-серых. При использовании специальных плёнкодержателей может автоматически кодировать отсканированное изображение до размера плёнки-оригинала. Соответствует стандартам ASTM DICONDE.

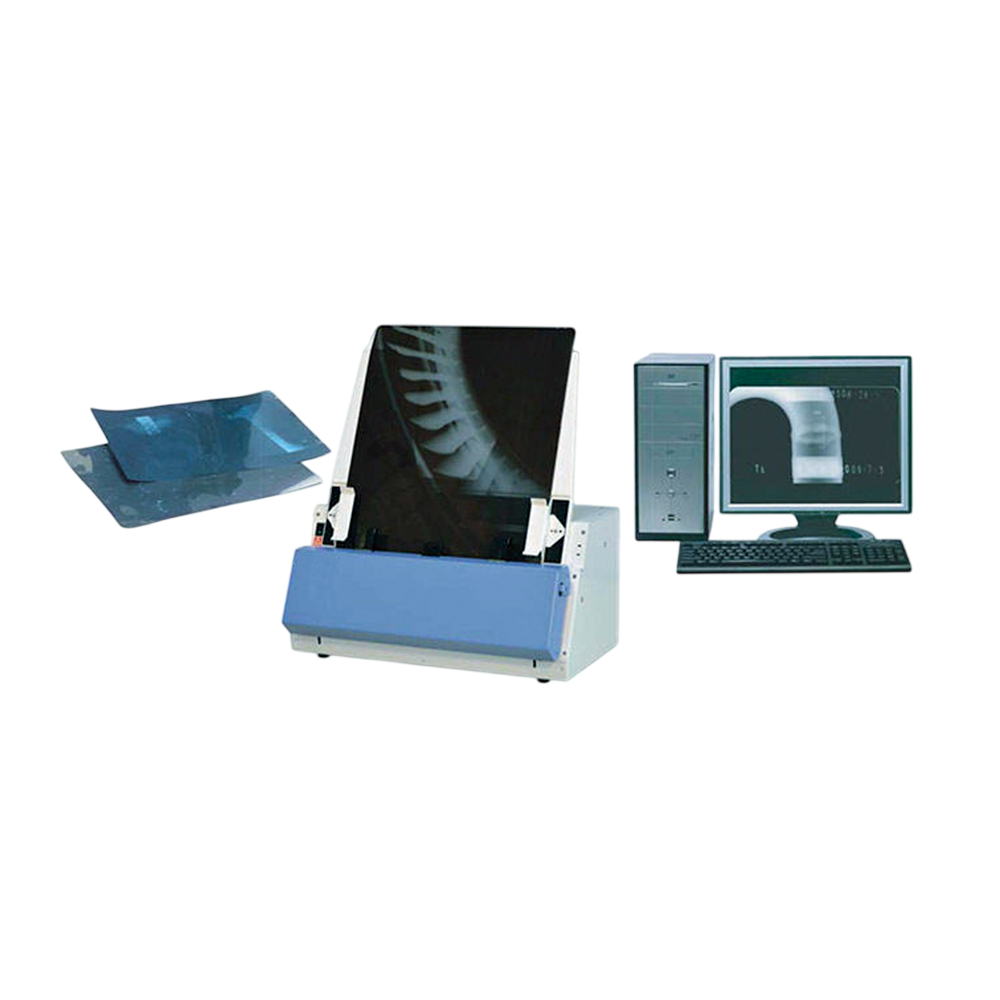

Оцифровщик конструктивно состоит из промышленного сканера рентгеновских плёнок протяжного типа и персонального компьютера (ноутбука) с программным обеспечением. Лазерная технология позволяет быстро и точно сканировать даже самые плотные области плёнки, а интерфейс USB 2.0 обеспечивает высокоскоростную передачу данных.
Промышленный рентгеновский оцифровщик Неоскан ДГ2 соответствует классу DS стандарта ISO 14096-2:2005, при котором он сканирует рентгеновскую плёнку с диапазоном оптической плотности до 4,7D без потери качества и обеспечивает качественный перенос аналоговых рентгеновских снимков в цифровой формат, что упрощает их хранение и обмен между специалистами. Плёнка при этом может быть утилизирована. Применяется в нефтегазовой, авиакосмической, энергетической и автомобильной отраслях для анализа, архивирования и цифрового управления снимками.
Переводит снимок с промышленной рентгеновской плёнки в удобный для хранения и управления цифровой формат.
Обладает высоким разрешением сканирования до 2400 dpi (11 мкм) и широким диапазоном оптической плотности от 0,5D до 4,7D.
Использование светодиодов (LED) позволяет увеличить производительность, обеспечить постоянство качества получаемых изображений и исключить необходимость прогрева перед началом сканирования.
Максимальная область сканирования до 355,6×5080 мм поддерживает большинство форматов промышленных плёнок.
При использовании специальных плёнкодержателей может автоматически кодировать отсканированное изображение до размера плёнки-оригинала.
Соответствует классу DS стандарта ISO 14096-2:2005 и способен сканировать рентгеновскую плёнку с диапазоном оптической плотности до 4,7D без потери качества.
Минимизирует шум и хорошо оцифровывает тёмные области.
16-битное изображение в оттенках серого (65 536 уровней серого цвета, линейных к оптической плотности) обеспечивает точную детализацию изображения и естественные тона.
Возможно как ручное сканирование одиночных листов, так и использование дополнительного устройства автоматической подачи плёнок.
Поддерживает форматы изображений dcm, bmp, jpeg и tiff.
Поставляется с многофункциональным программным обеспечением для управления изображениями, включая функции создания файлов, поиска, измерения, аннотирования, масштабирования, создания отчётов, сохранения и записи.
Программное обеспечение для обработки изображений имеет современный пользовательский интерфейс и множество инструментов для коррекции и измерений, применяемых при сканировании, поиске и изменении изображений.

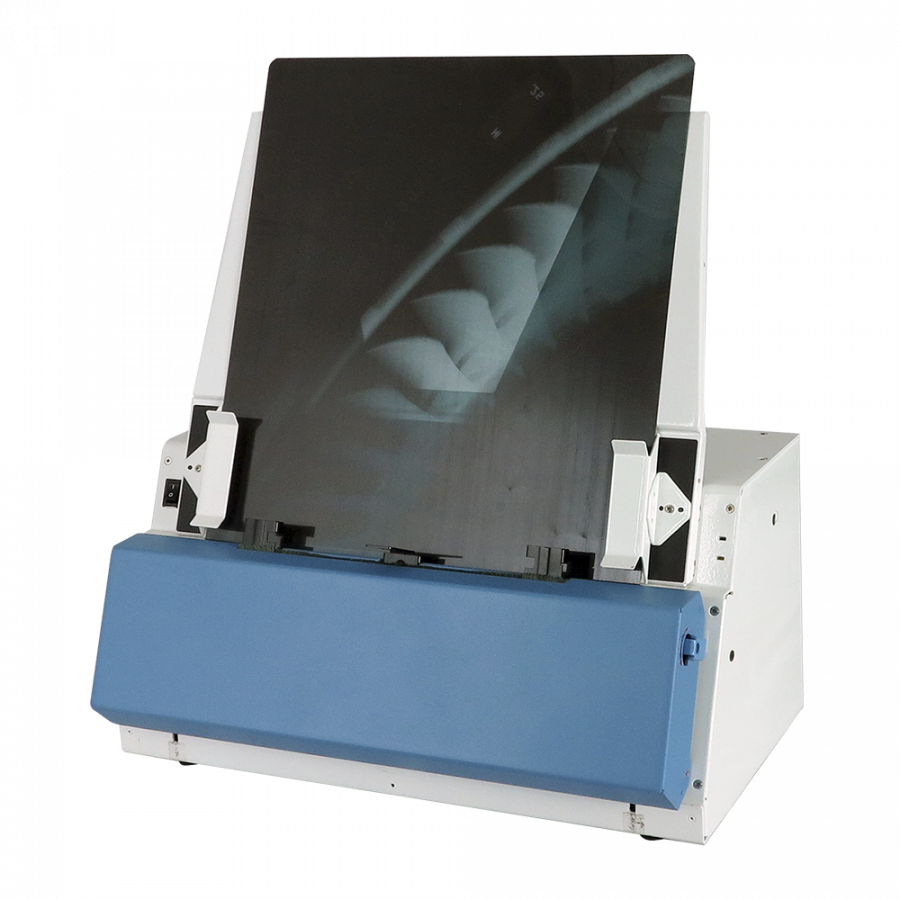

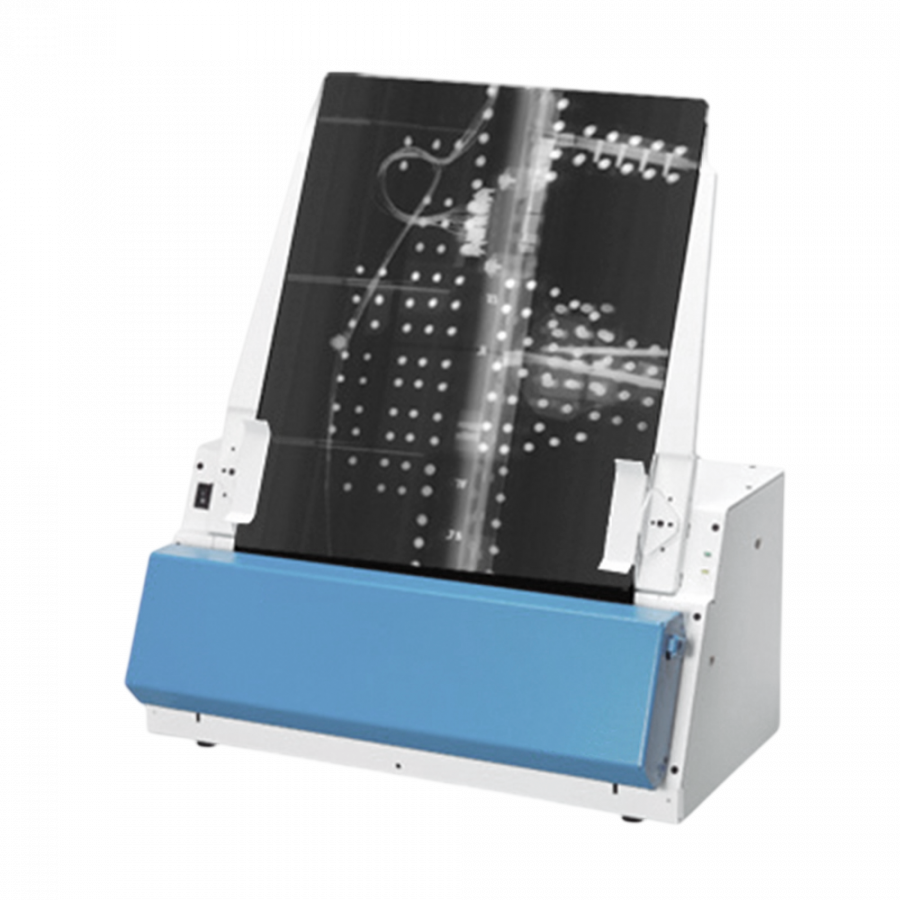

Оцифровщик рентгеновской пленки Неоскан ДГ2
Стандартный лоток для подачи плёнки
Кабель питания
Высокоскоростной кабель USB 2.0
Программное обеспечение
Техническая документация (паспорт, руководство по эксплуатации).

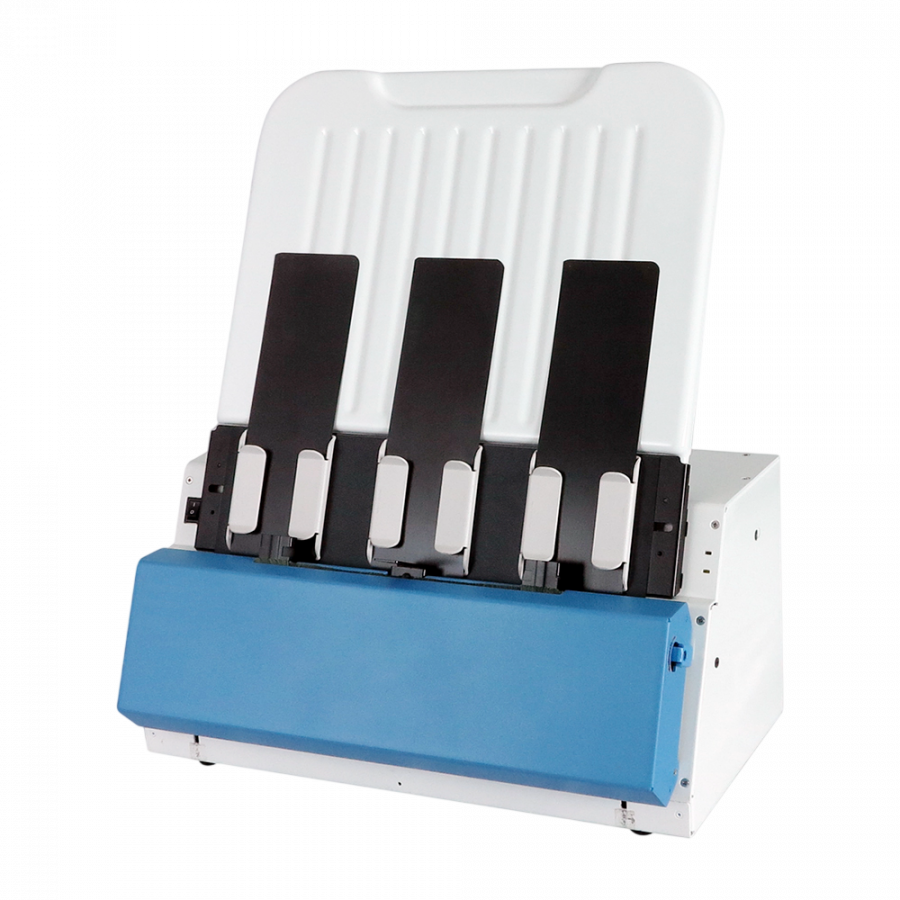

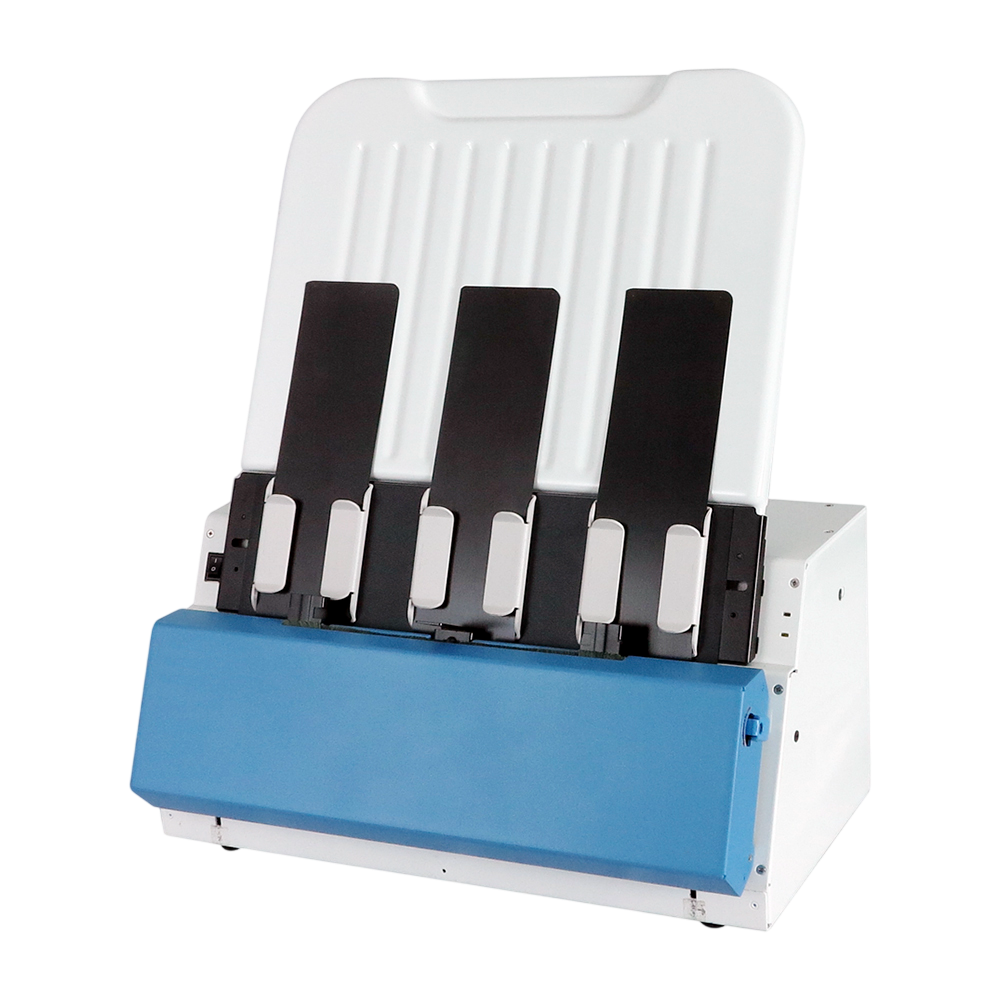

Устройство для автоматической подачи рентгеновской плёнки.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течение гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Оцифровщик конструктивно состоит из промышленного сканера рентгеновских плёнок протяжного типа и персонального компьютера (ноутбука) с программным обеспечением. Лазерная технология позволяет быстро и точно сканировать даже самые плотные области плёнки, а интерфейс USB 2.0 обеспечивает высокоскоростную передачу данных.
Промышленный рентгеновский оцифровщик Неоскан ДГ2 соответствует классу DS стандарта ISO 14096-2:2005, при котором он сканирует рентгеновскую плёнку с диапазоном оптической плотности до 4,7D без потери качества и обеспечивает качественный перенос аналоговых рентгеновских снимков в цифровой формат, что упрощает их хранение и обмен между специалистами. Плёнка при этом может быть утилизирована. Применяется в нефтегазовой, авиакосмической, энергетической и автомобильной отраслях для анализа, архивирования и цифрового управления снимками.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу)
Дополнительная информация
Масса, кг
9
Габариты (Д×Ш×В), мм
260×476×235
Метрологические и технические характеристики
| Характеристика | Значение |
| Неоскан ДГ2 | |
| Диапазон измерений линейных размеров, мм | 0,2 - 600 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±(0,1+0,004∙Х), где Х – измеренное значение линейного размера |
| Диапазон показаний, мм | 0,1 - 6000 |
| Источник света | LED |
| Тип датчика изображения | ПЗС-матрица (CCD) |
| Разрешение сканирования, мкм | 11 - 200 |
| Диапазон режима сканирования, dpi | 72 - 2400 |
| Диапазон оптической плотности, D | 0,5 – 4,7 (класс DS по ISO 14096-2:2005) |
|
Время сканирования плёнки (35×43 см), сек.: 300 dpi 2400 dpi |
18 292 |
| Глубина цвета (разрядность АЦП), бит | 8, 16 |
|
Размер плёнки, мм: минимальный максимальный |
63,5×63,5 355,6×5080 |
| Держатели плёнки, мм | 216×114, 305×85 |
| Интерфейс | USB 2.0 |
| Поддерживаемые форматы изображений | dcm, bmp, jpeg, tiff |
| Габаритные размеры (Д×Ш×В), мм | 260×476×235 |
| Масса, кг | 9 |
|
Параметры электропитания: напряжение, В максимальный входной ток, А частота, Гц |
200~240 1,5 47~63 |
| Потребляемая мощность, Вт, не более | 54,9 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % |
0~+40 15~95 |
|
Условия хранения: температура окружающей среды, °С относительная влажность воздуха, % |
-10~+60 15~95 |
