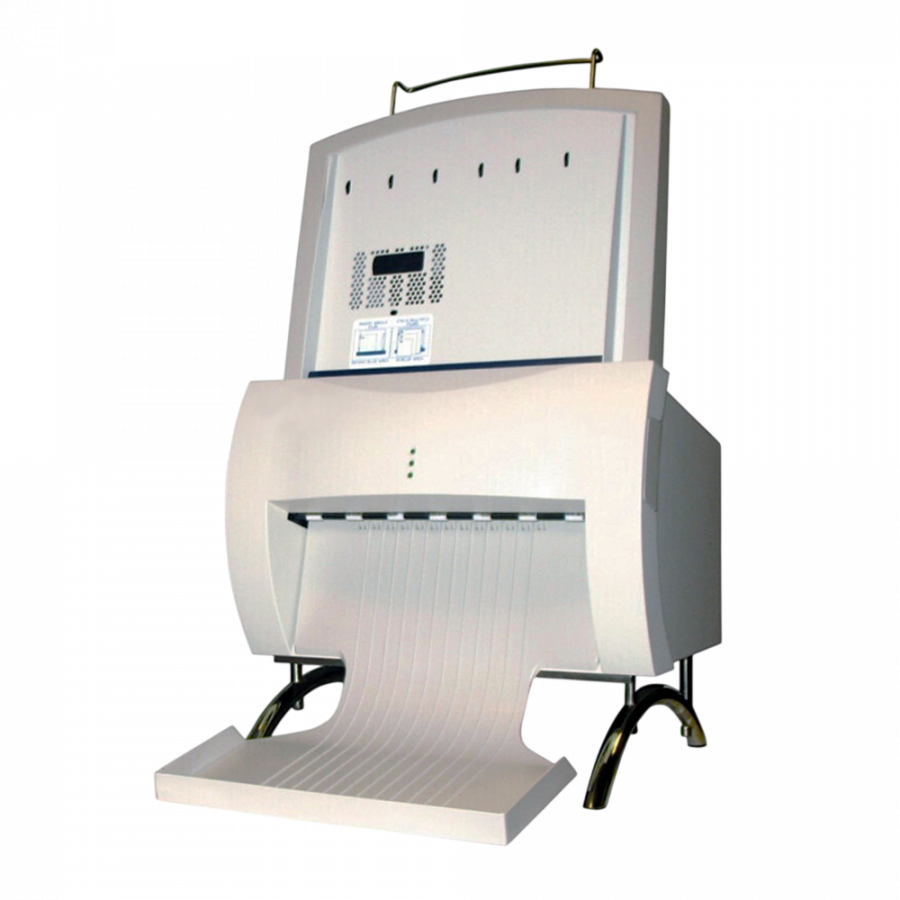

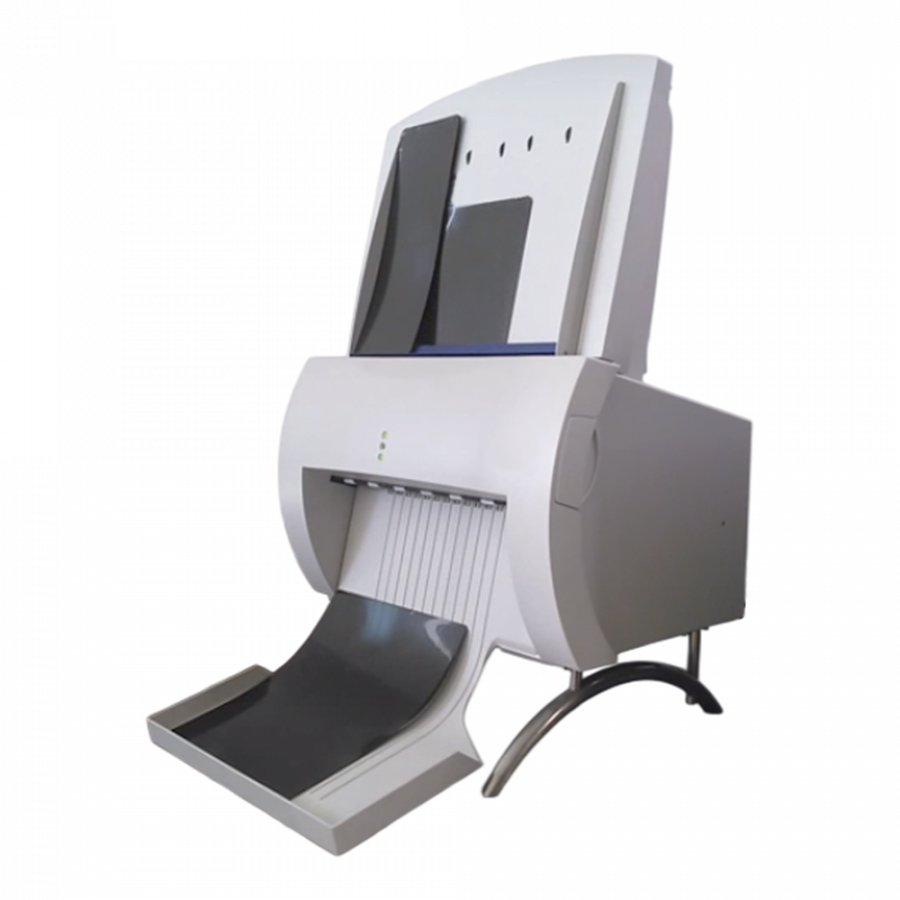

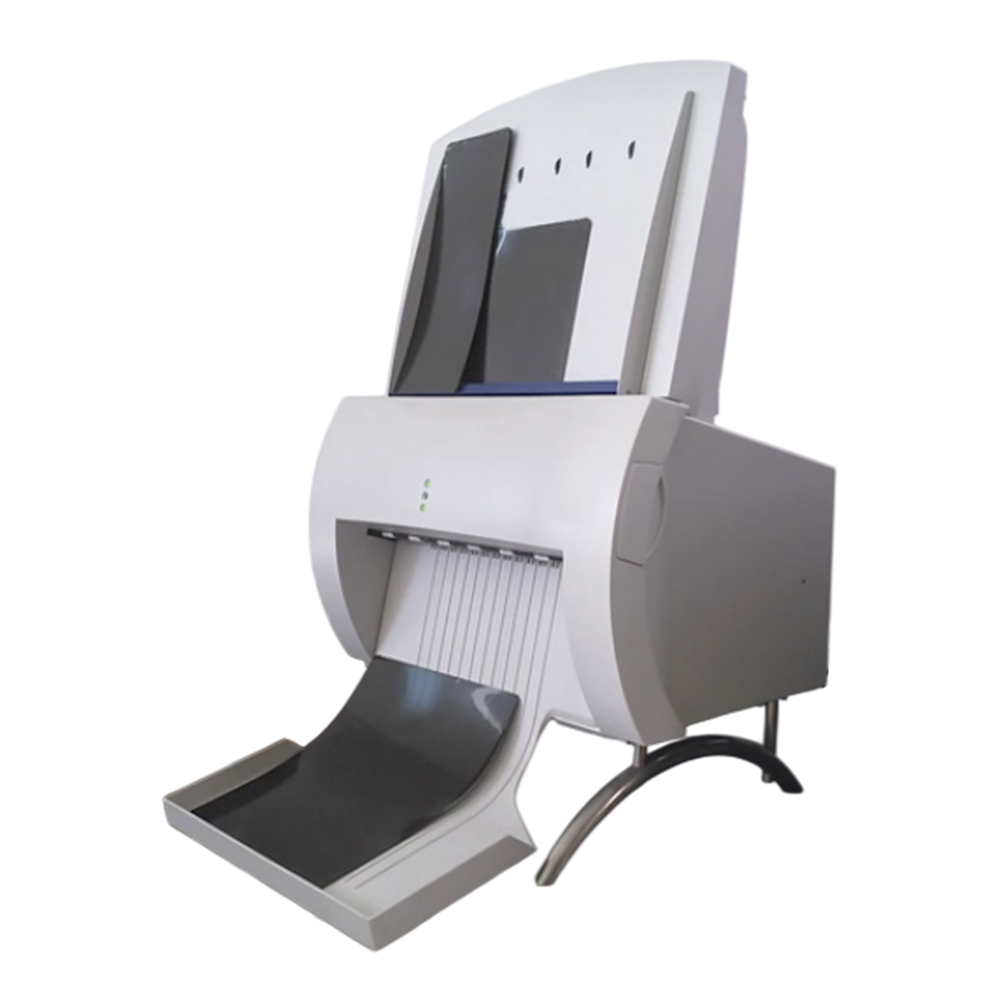

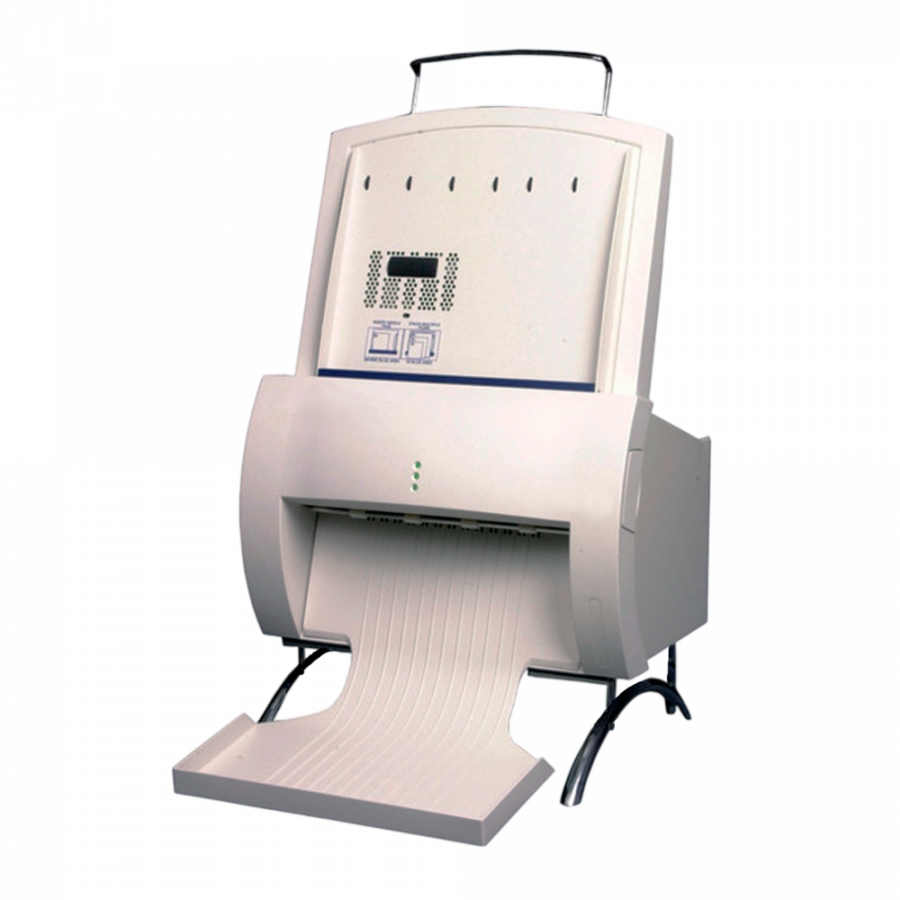

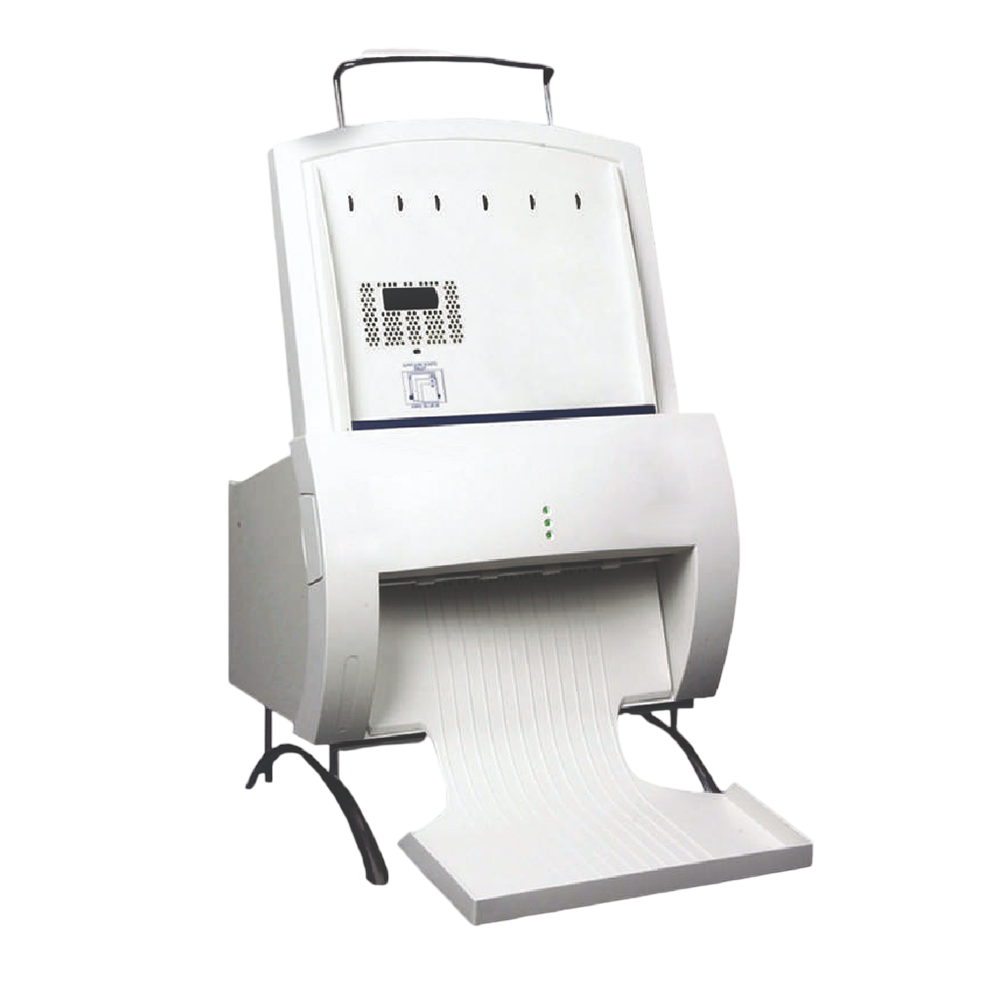

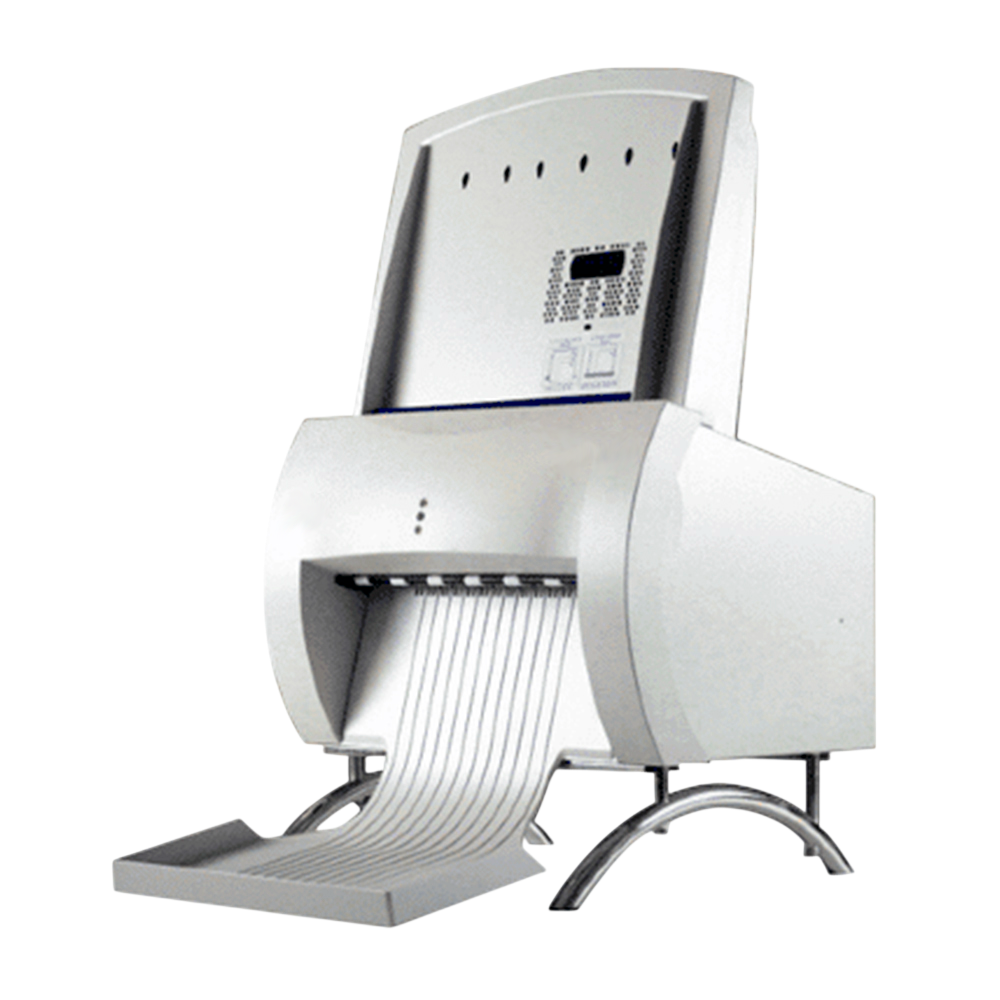

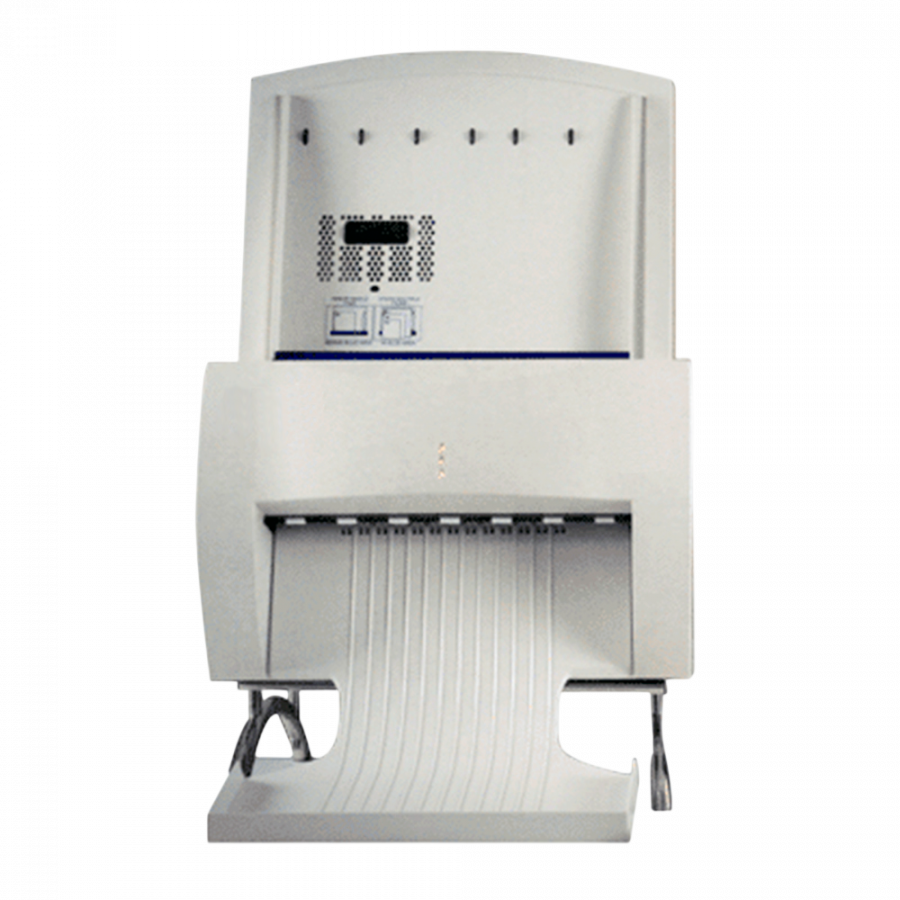

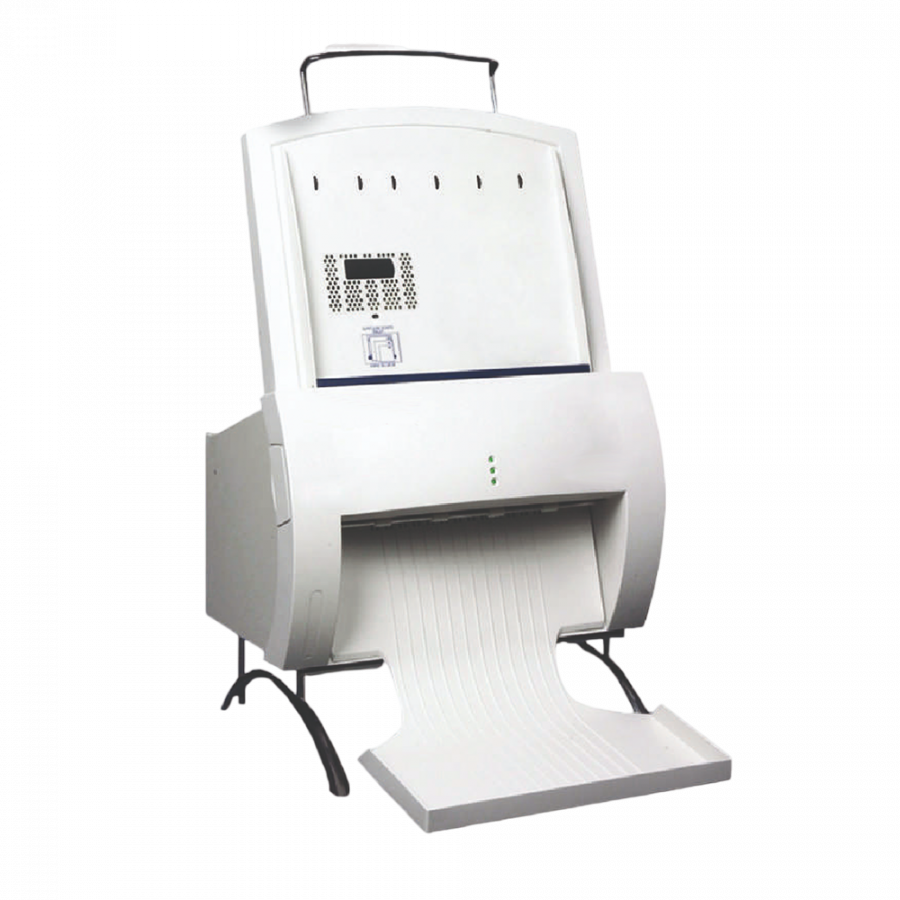

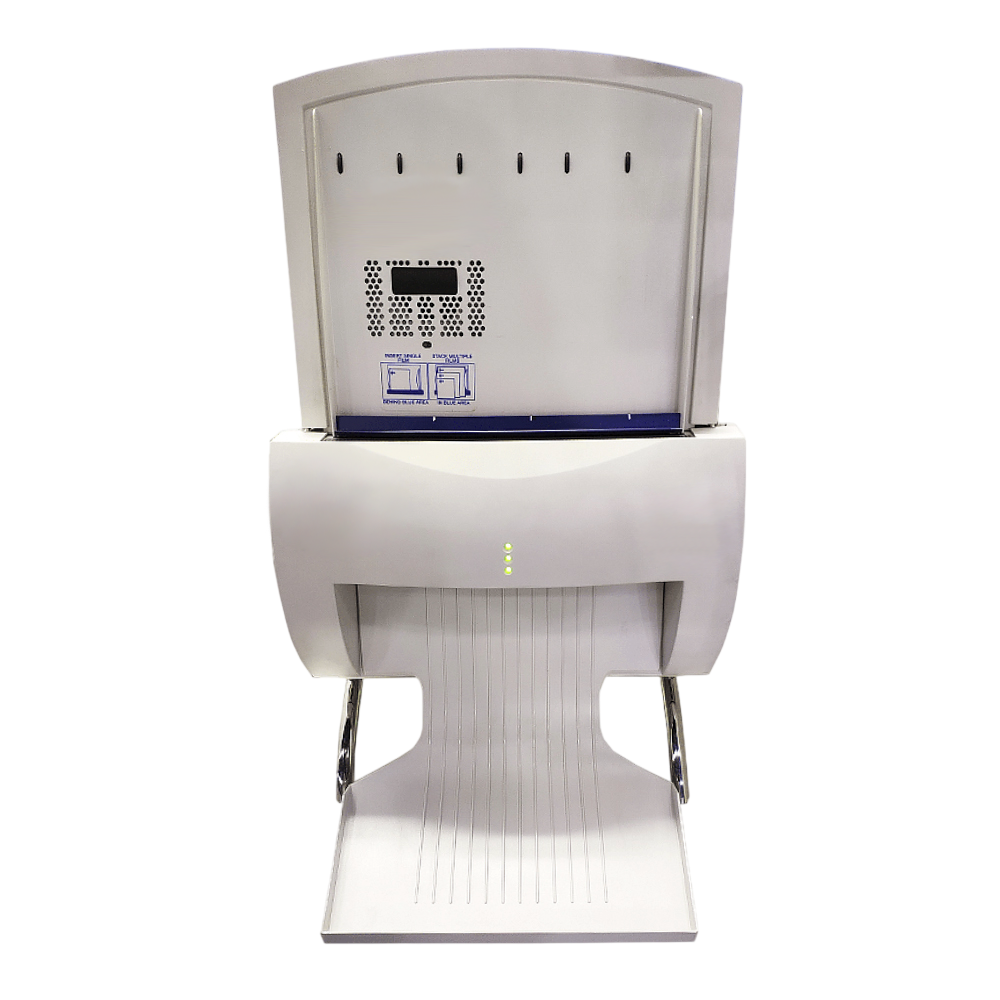

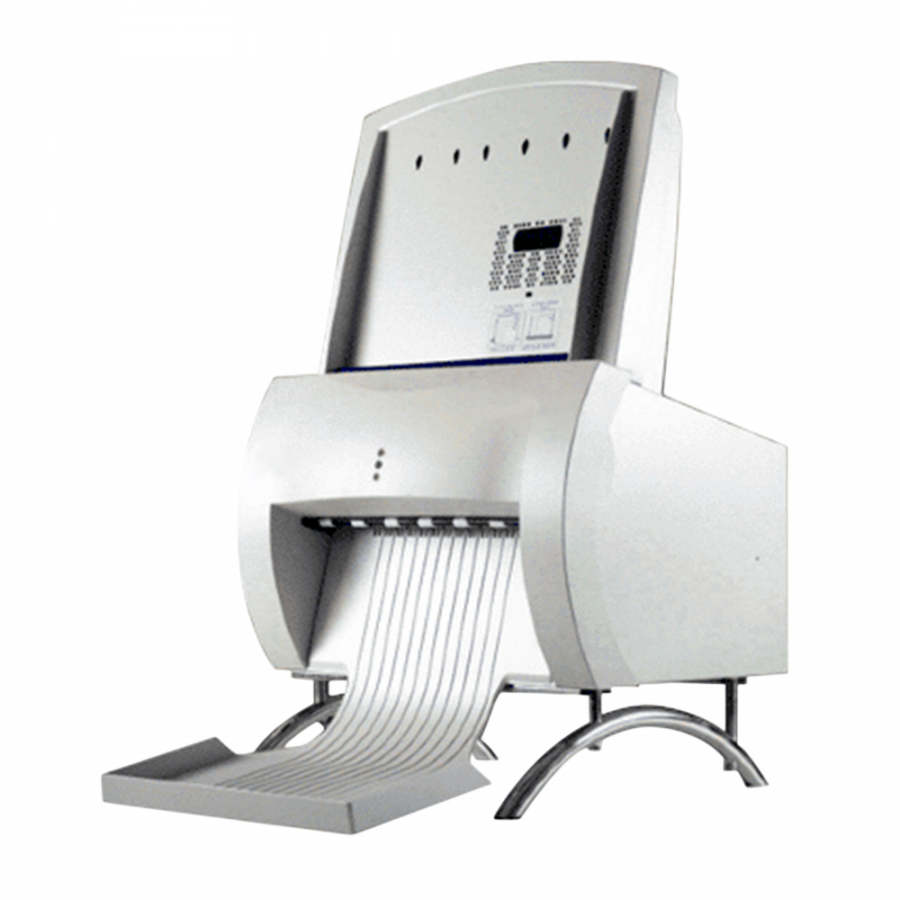

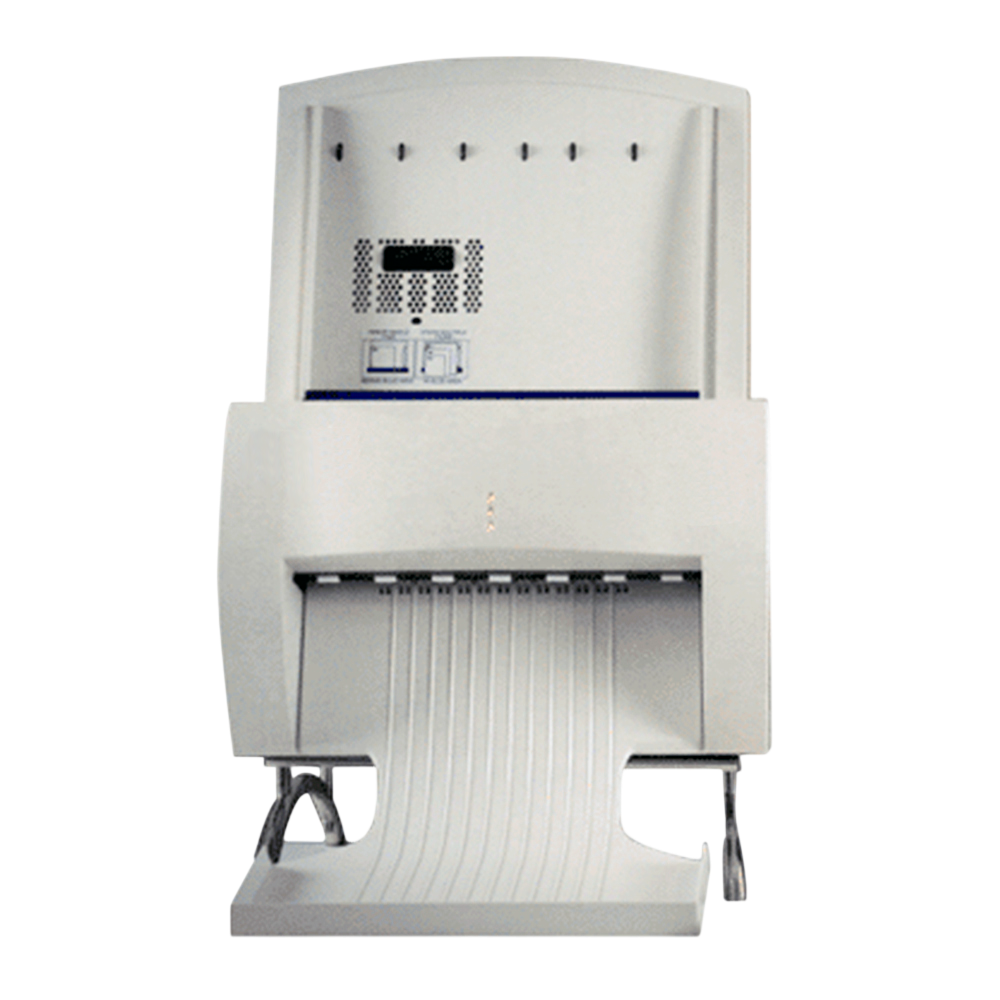

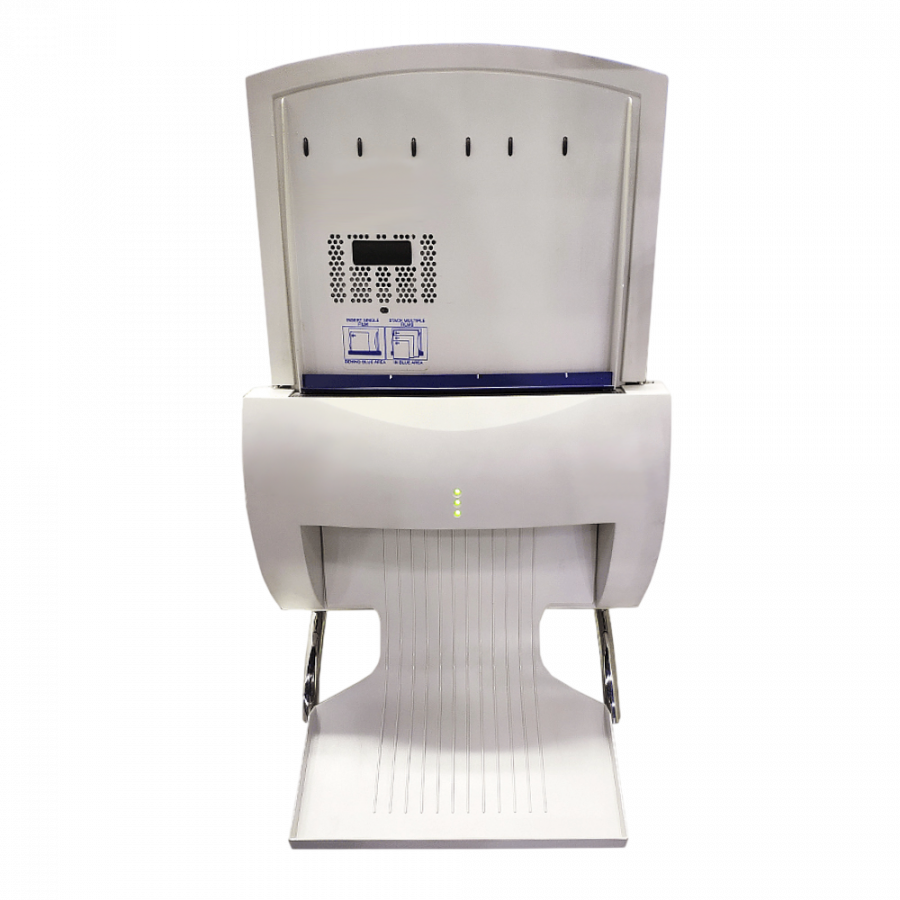

Оцифровщик рентгеновской плёнки Неоскан ДГ4

Промышленный высокоточный оцифровщик рентгеновской плёнки Неоскан ДГ4 предназначен для оцифровки рентгеновских плёнок (в том числе рулонных) шириной до 35 см, длиной до 500 см и оптической плотностью до 4,0D (4,5D) с целью из дальнейшего анализа, архивирования или передачи в рамках неразрушающего контроля. ПЗС (CCD) матрица высокого разрешения и функция автоматической калибровки оцифровщика обеспечивают высокую детализацию, отображение полной шкалы серого и гарантируют неизменно высокое качество изображений. Пространственное разрешение до 11 пар линий на мм (50 микрон) соответствует высоким требованиям промышленных стандартов.

Оцифровщик рентгеновской плёнки Неоскан ДГ4 оснащён автоматическим податчиком плёнки, из которого плёнка подаётся в сканер с помощью роликовой системы протяжки. В верхней части оцифровщика установлены специальные съёмные разделители для параллельного сканирования нескольких узких плёнок, что позволяет одновременно просканировать 3 плёнки шириной 10 см. Перед началом оцифровки роликовая система позиционирует плёнку вдоль линии сканирования, прокатывая плёнку вверх и вниз. Внутри оцифровщика плёнка просвечивается LED-лампой, где установленные с передней и тыльной сторон лотка для подачи плёнки датчики считывают интенсивность проходящего через плёнку света, оцифровывают изображение и с помощью электронной схемы передают на персональный компьютер. При этом уровень сигнала определяется степенью ослабления интенсивности света. Затем отсканированная плёнка перемещается в выходной лоток.

Промышленный рентгеновский оцифровщик Неоскан ДГ4 соответствует классу DB стандарта ISO 14096-2:2005, при котором он сканирует рентгеновскую плёнку с диапазоном оптической плотности до 4,0D, а при специальной настройке алгоритмов оцифровки может обеспечить качество класса DS (с оптической плотностью до 4,5D). Применяется в нефтегазовой, нефтехимической, атомной, авиационно-космической, энергетической, судостроительной и других отраслей промышленности для переноса аналоговых рентгеновских снимков в цифровой формат, что упрощает их хранение и обмен между специалистами.

Особенности и преимущества

Переводит снимок с промышленной рентгеновской плёнки в удобный для хранения и управления цифровой формат.

Соответствует классу DB стандарта ISO 14096-2:2005 и способен сканировать рентгеновскую плёнку с диапазоном оптической плотности до 4,0D без потери качества, а при специальной настройке алгоритмов оцифровки может обеспечить качество класса DS с оптической плотностью до 4,5D.

ПЗМ-матрица (HD-CCD) и функция автоматической калибровки гарантируют высокое качество изображений и обеспечивают отображение полной шкалы серого.

Съёмная и легко заменяемая светодиодная лампа, рассчитанная на длительный срок эксплуатации.

Оборудован автоматическим податчиком плёнки, вмещающим 25 листов вне зависимости от формата.

Пространственное разрешение до 11 пар линий на мм с точностью лучше, чем 1% или 2 пикселя по обеим осям.

Сканирует плёнки шириной от 6 до 35 см и длиной от 20 до 500 см.

Скорость сканирования до 92 линий в секунду.

Возможность оцифровки до 25 плёнок смешанного размера в пакетном режиме.

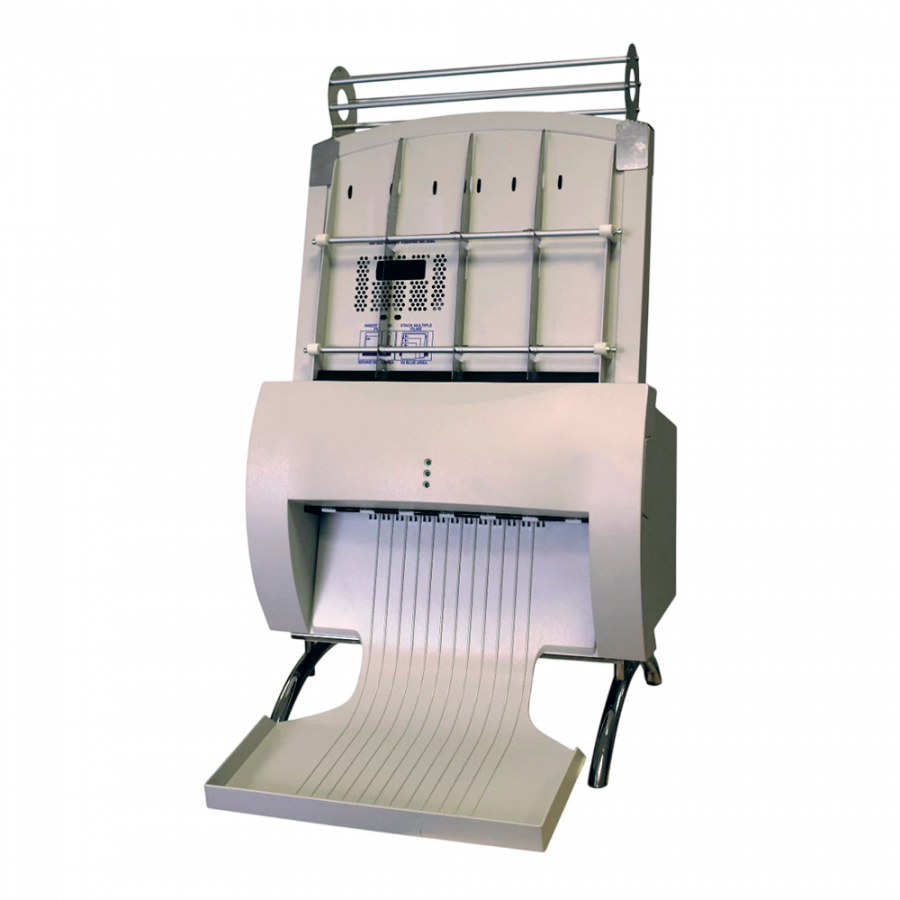

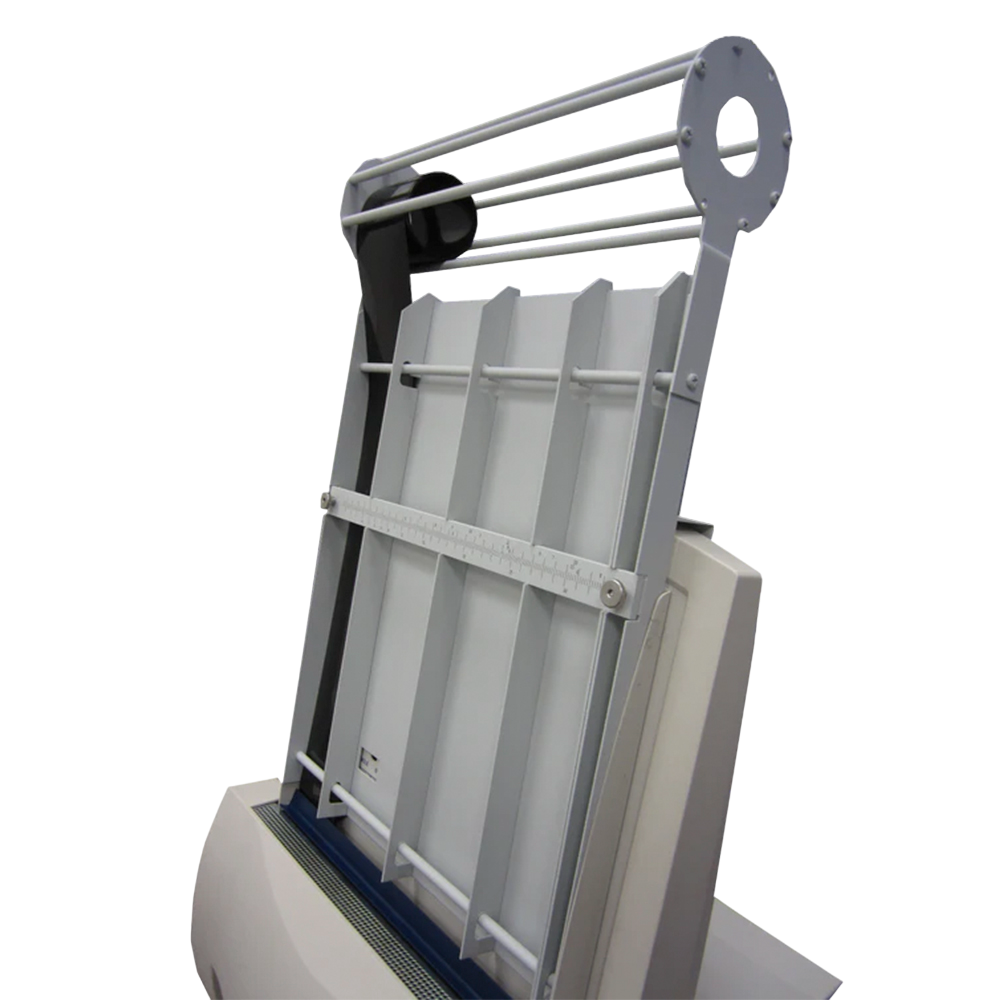

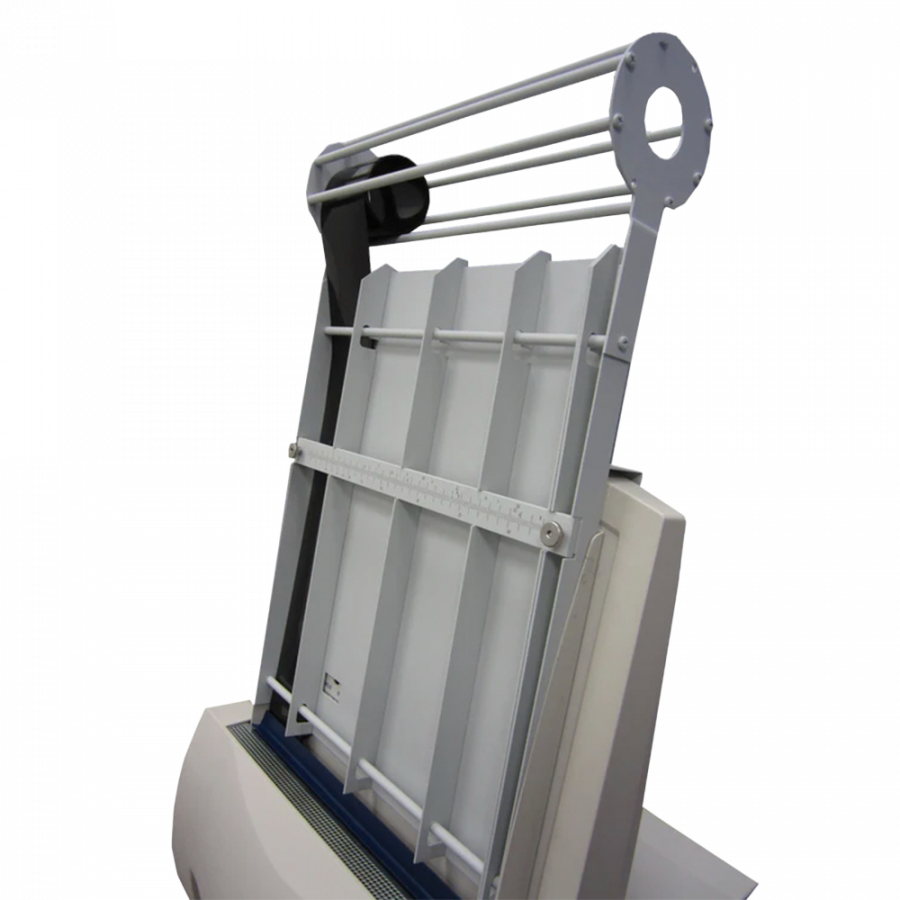

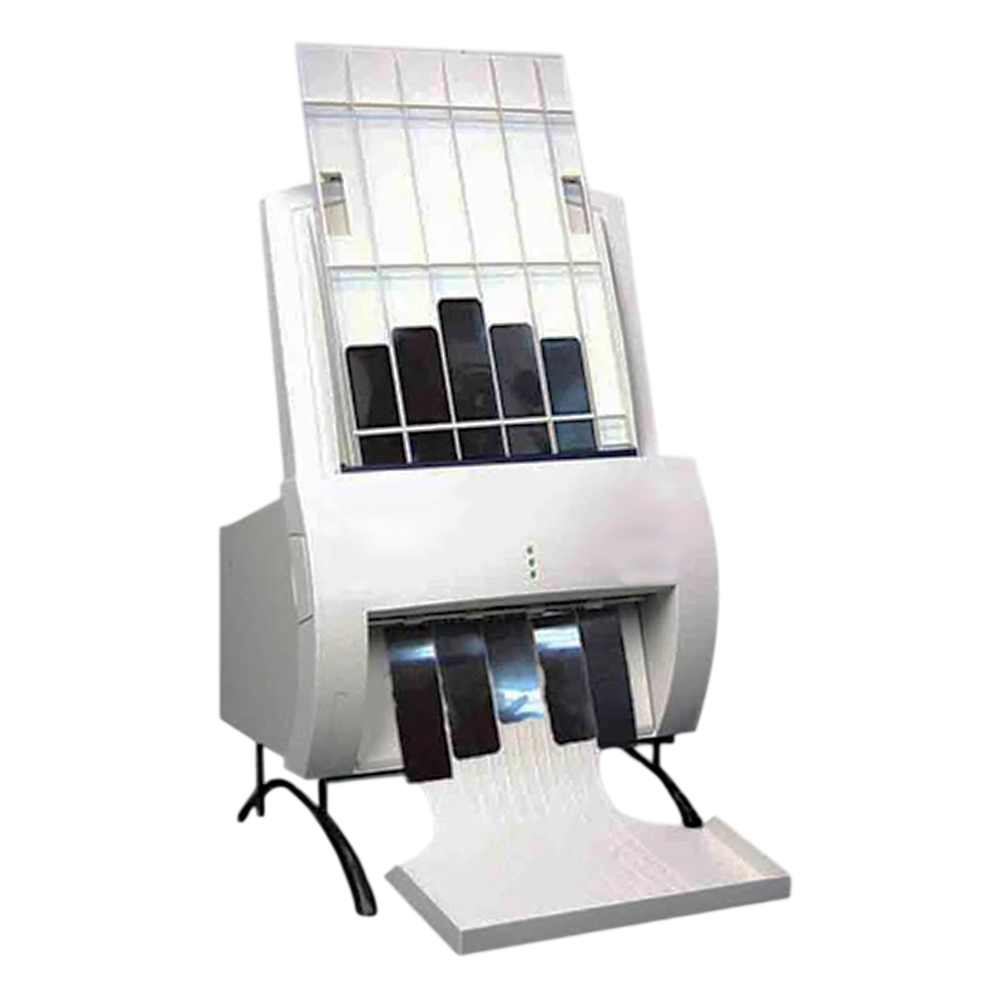

Установленные в верхней части специальные съёмные разделители позволяют параллельно сканировать 3 плёнки шириной 10 см.

8, 12 или 16-битное изображение в оттенках серого (до 65 535 уровней серого в 16-битном режиме) обеспечивает точную детализацию изображения и естественные тона.

Поддерживает форматы изображений dcm, bmp, jpeg, tiff, png.

Высокая производительность сканирования, качество оцифровки, отсутствие артефактов.

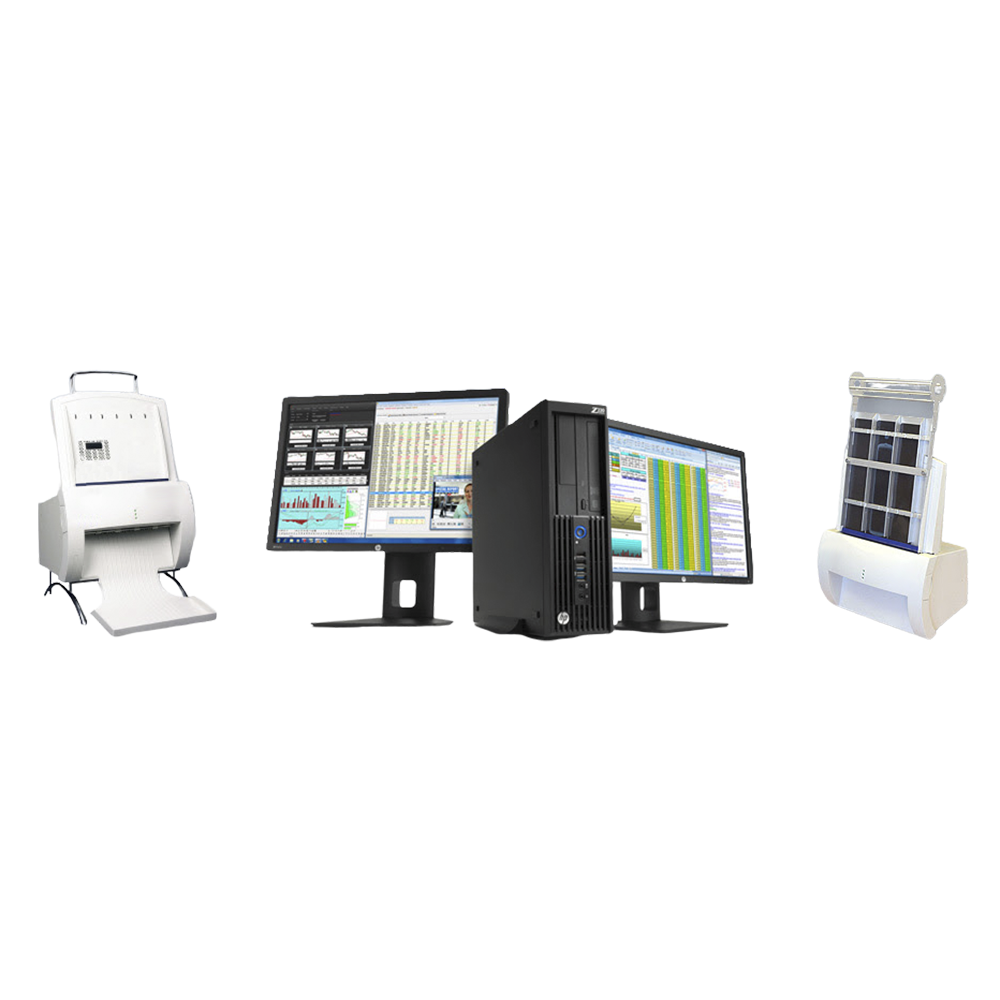

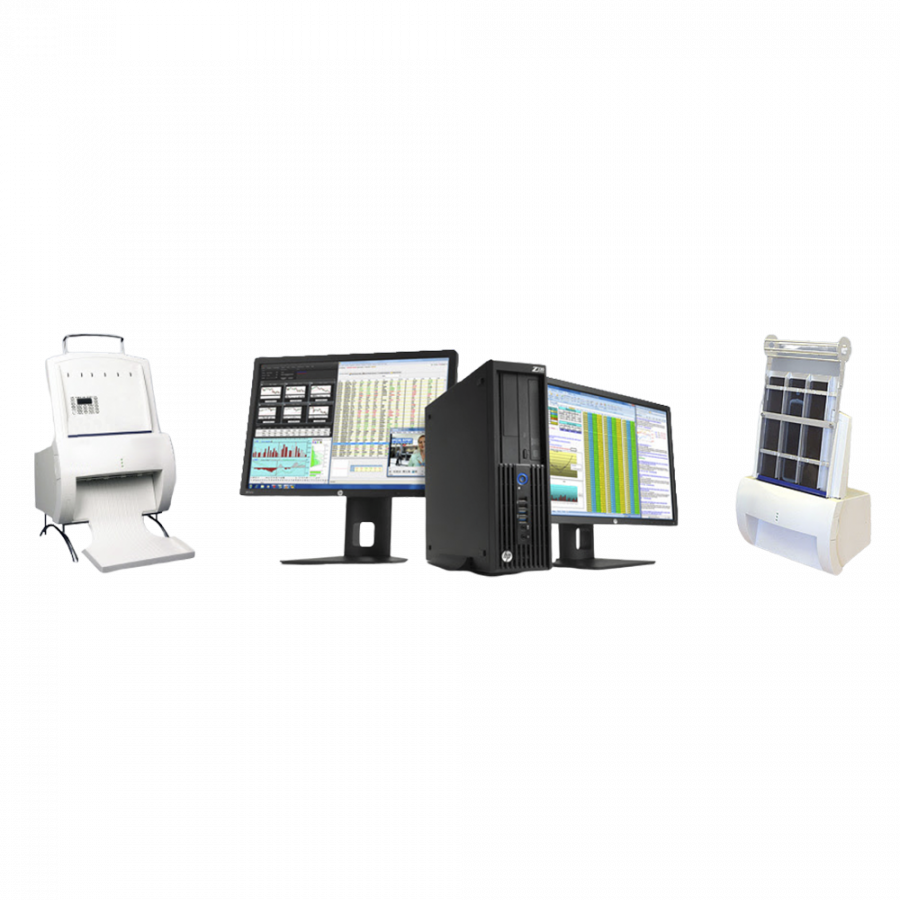

Поставляется с многофункциональным программным обеспечением для управления изображениями, включая функции создания файлов, поиска, измерения, масштабирования, оценки оптической плотности, создания отчётов, сохранения и записи.

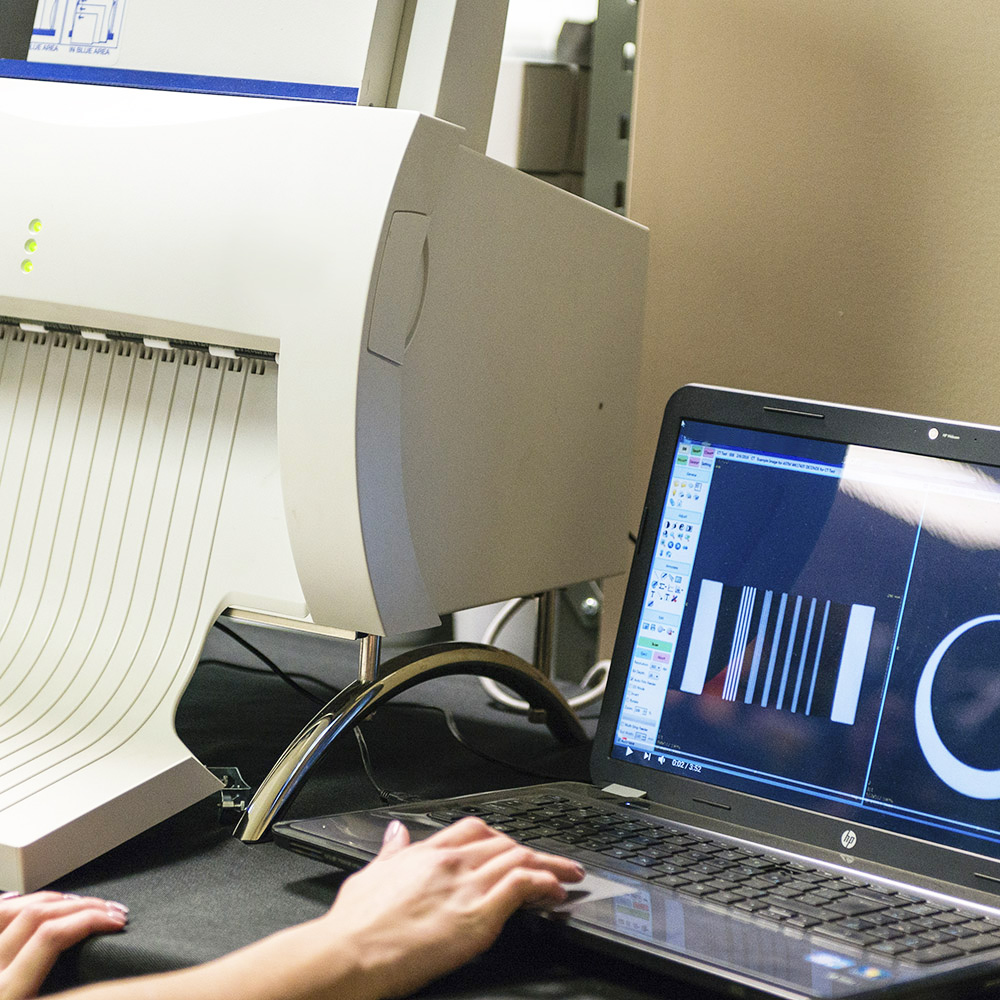

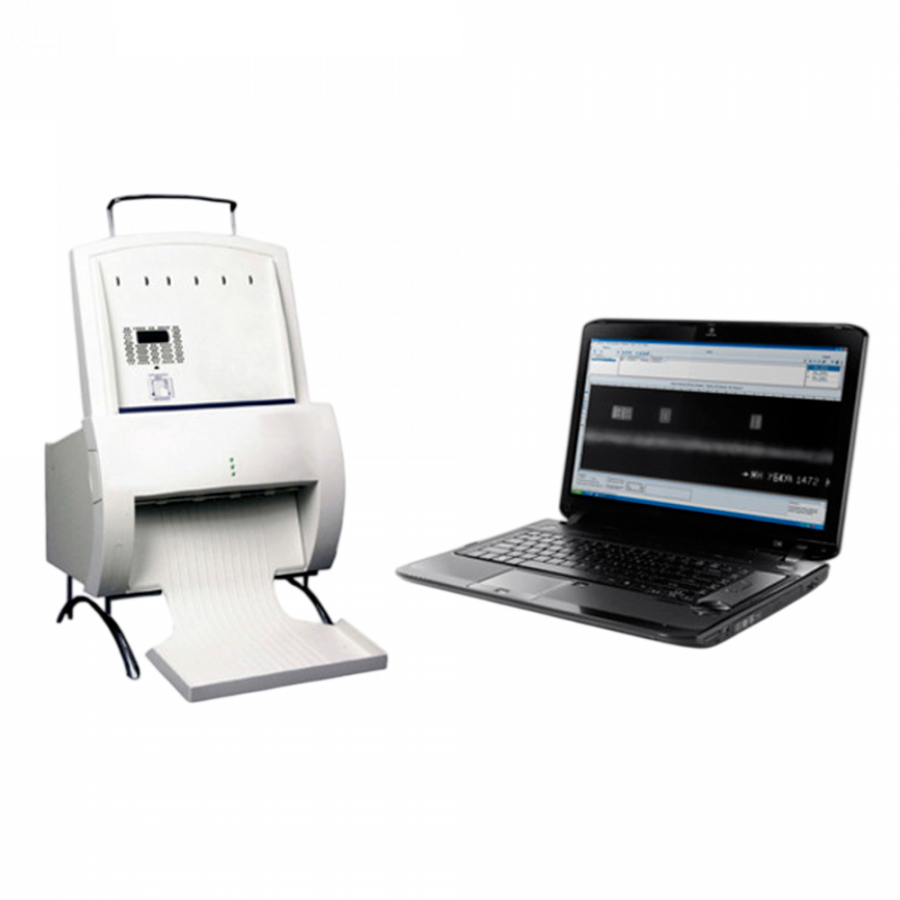

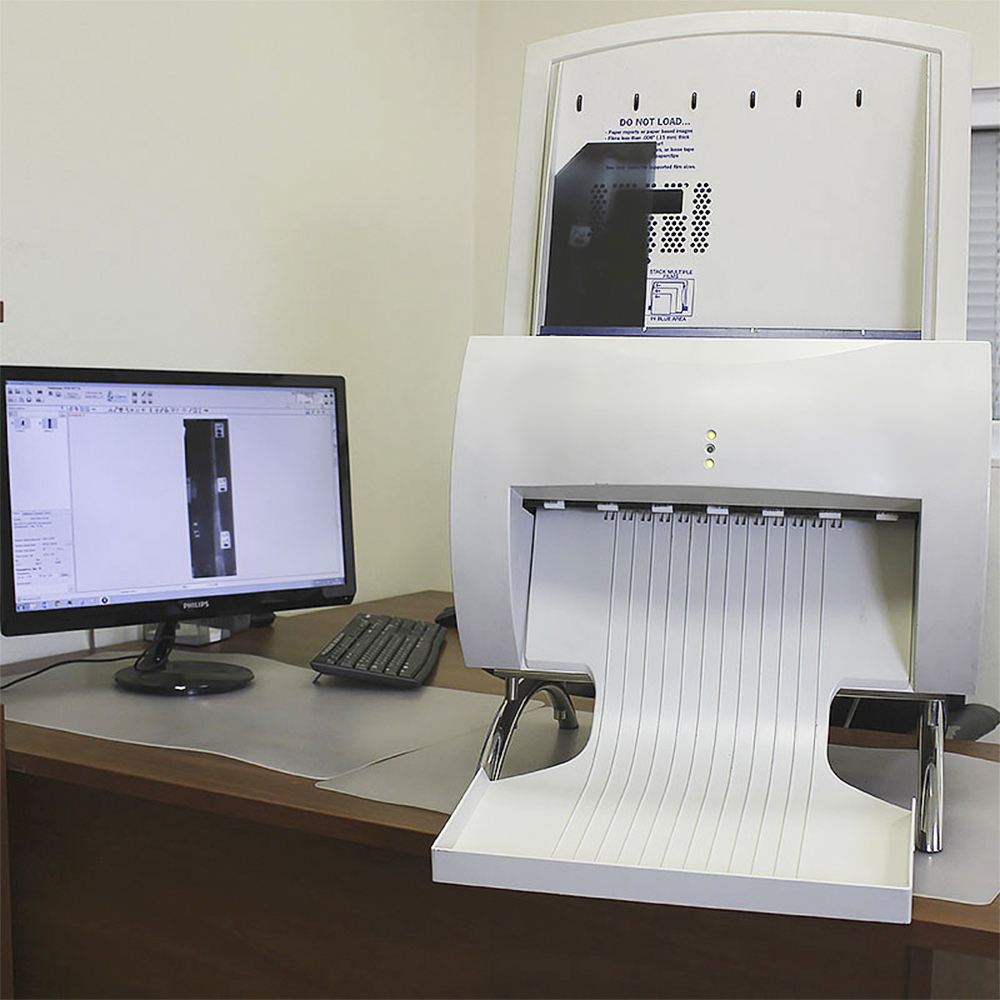

Удобный и интуитивно понятный интерфейс программного обеспечения для оцифровки плёнок и управления ими, позволяет получать цифровые изображения за считанные секунды и предоставляет подробную информацию о просмотренных изображениях.

Комплектация

Стандартная комплектация:

Оцифровщик рентгеновской плёнки Неоскан ДГ4

Съёмная LED-лампа

Съёмные разделители

Автоматический податчик плёнки

Приёмный лоток

Кабель питания

Высокоскоростной кабель USB 2.0

Программное обеспечение

Техническая документация (паспорт, руководство по эксплуатации).

Дополнительная комплектация (по запросу)

Дополнительная информация

Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течение гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
