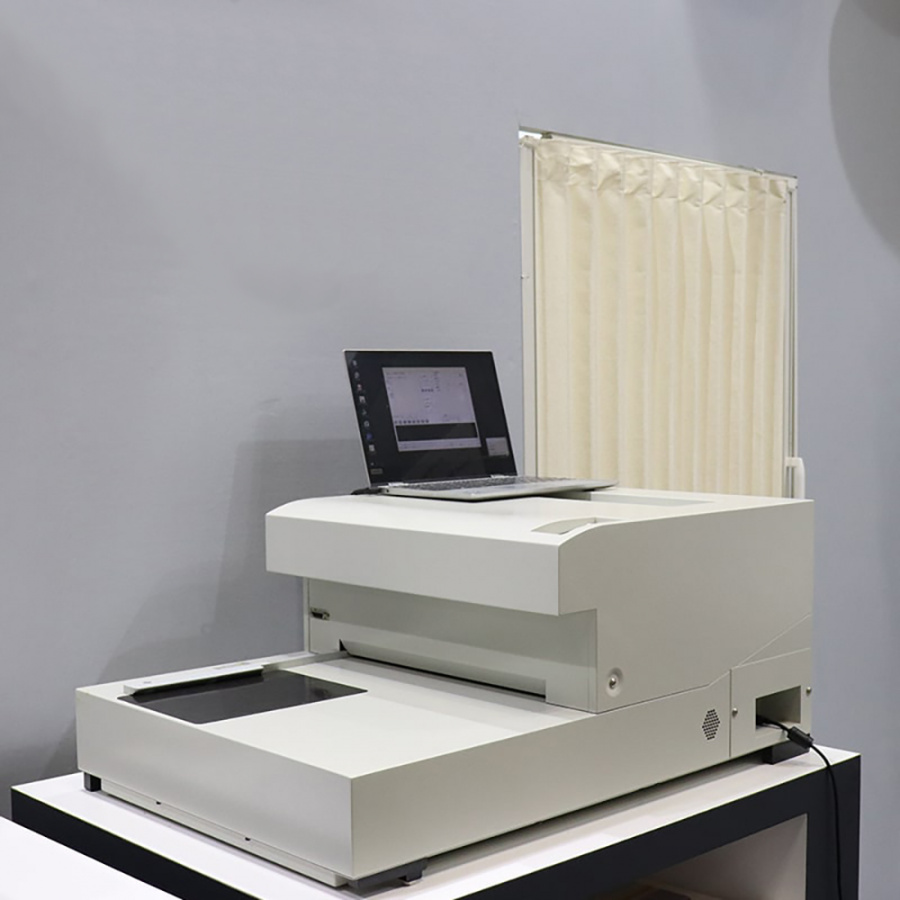

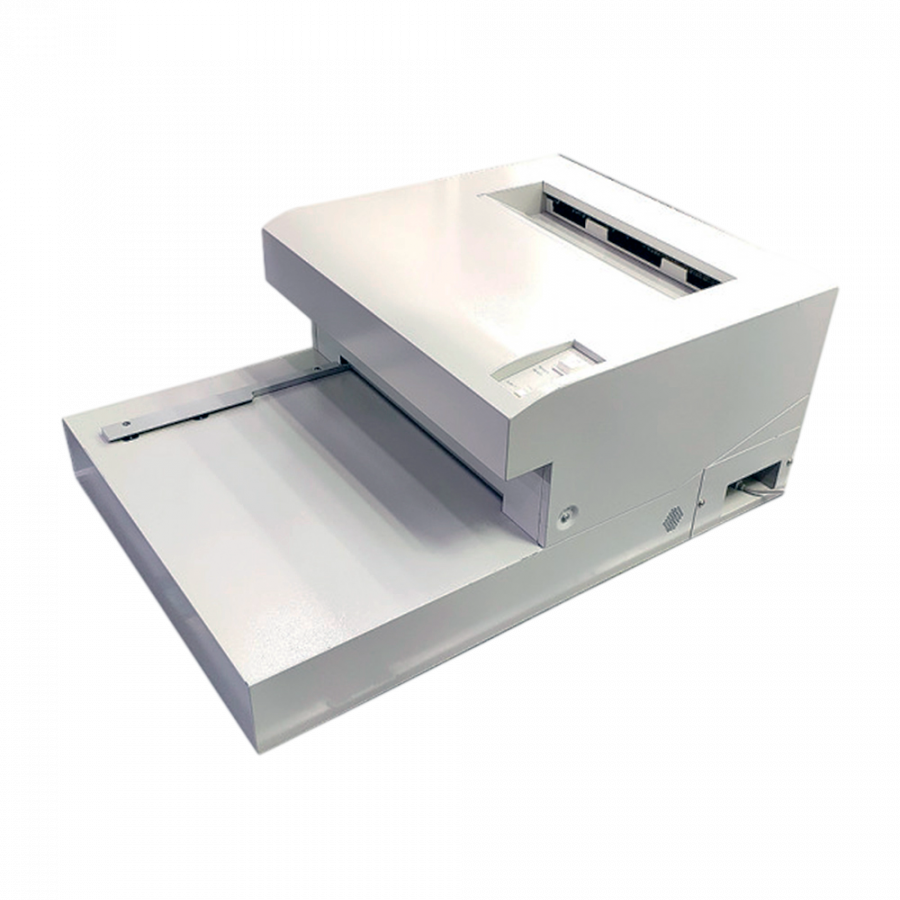

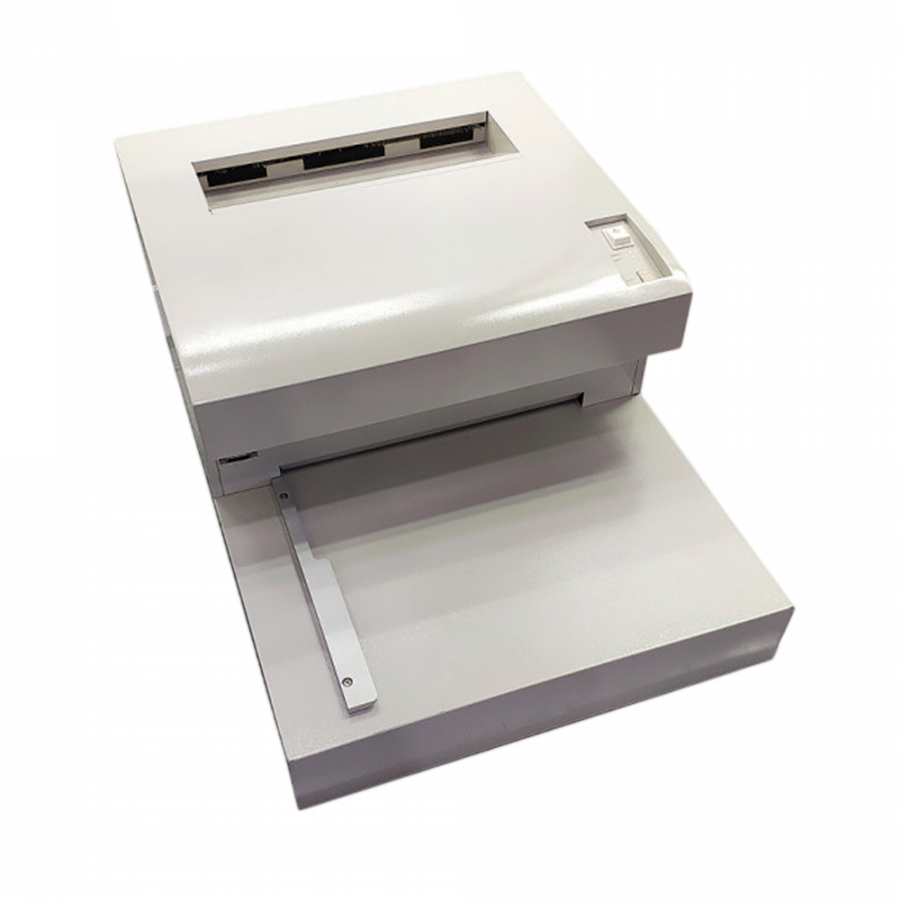

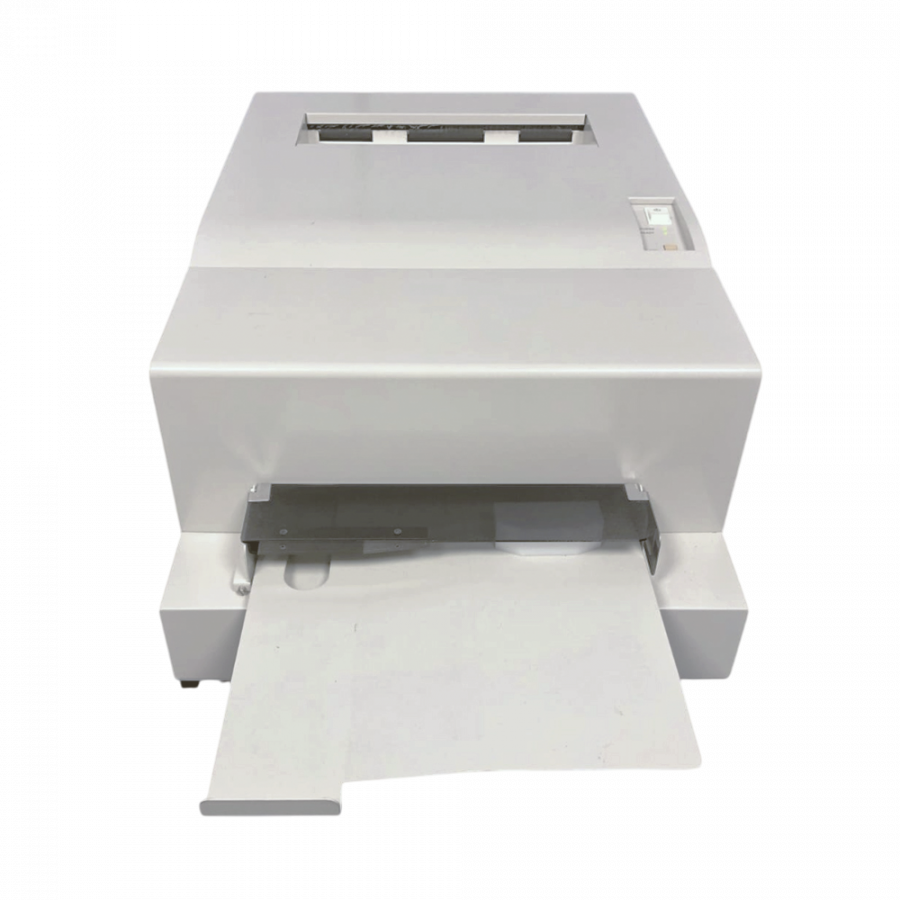

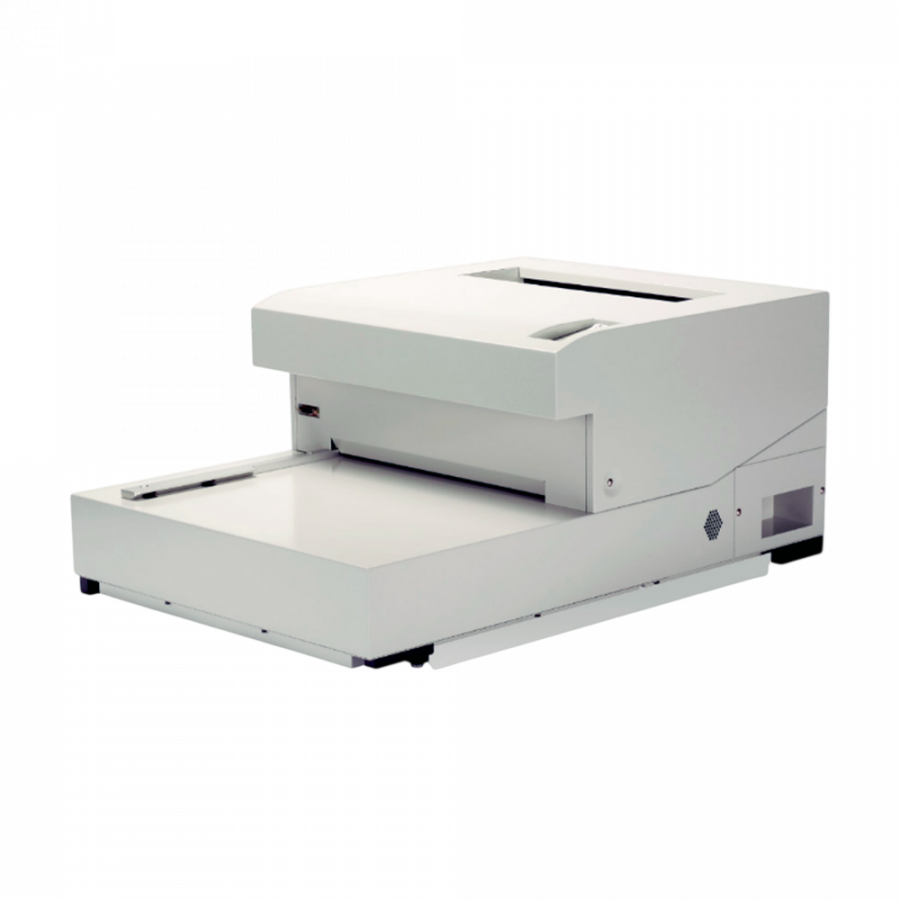

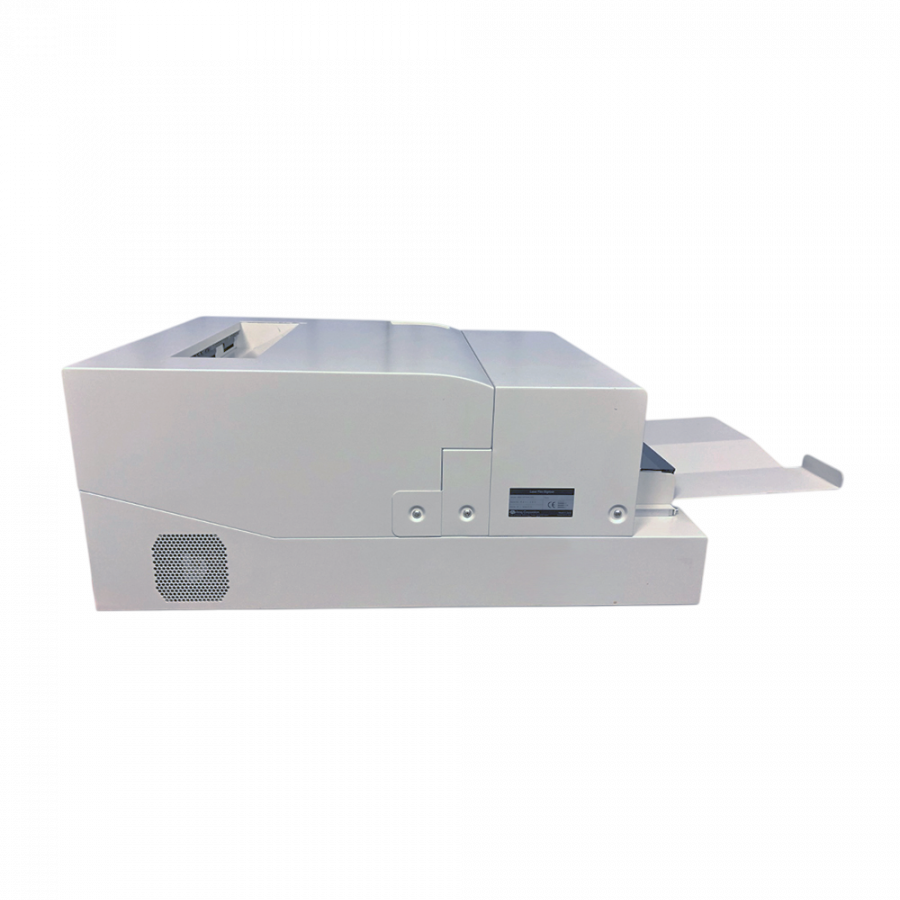

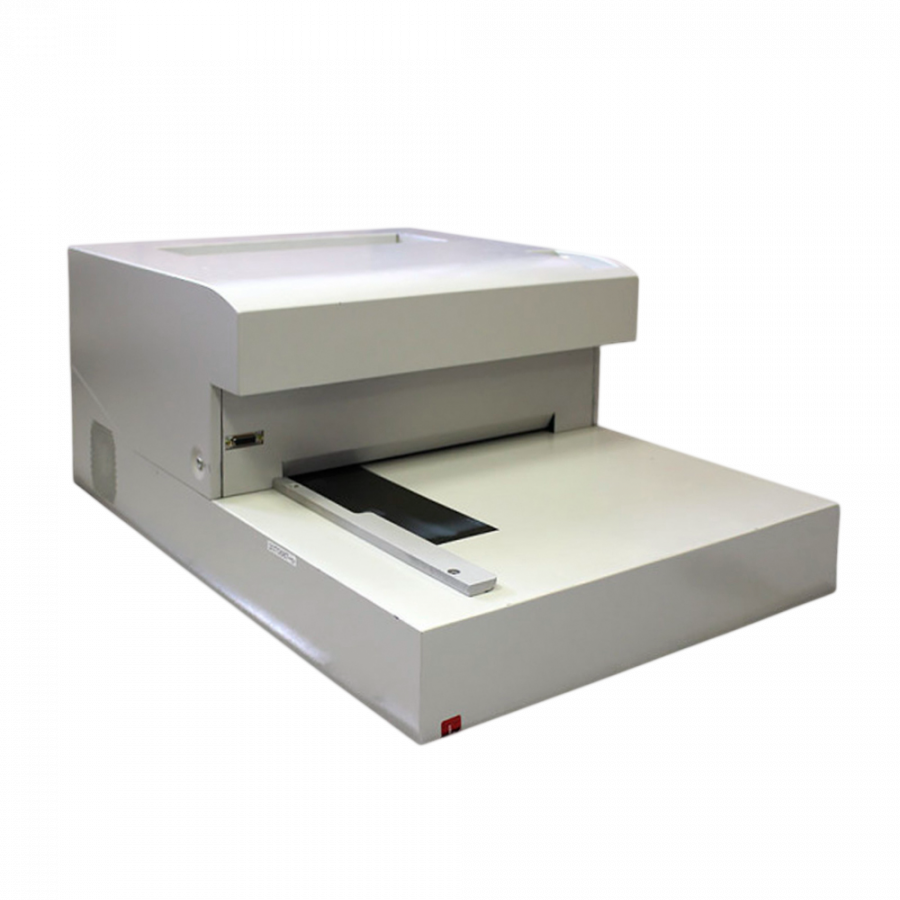

Оцифровщик рентгеновской плёнки Неоскан ДГ3

Оцифровщик рентгеновской плёнки Неоскан ДГ3 предназначен для измерений линейных размеров объектов на цифровых изображениях при проведении неразрушающего контроля радиографическим методом. Принцип работы комплекса заключается в преобразовании изображения дефекта, полученного путём сканирования рентгеновской плёнки при помощи промышленного сканера протяжного типа, выводе информации, полученной в результате преобразования и дальнейшей её обработки для получения линейных размеров дефекта, анализе и архивировании измерительной информации.

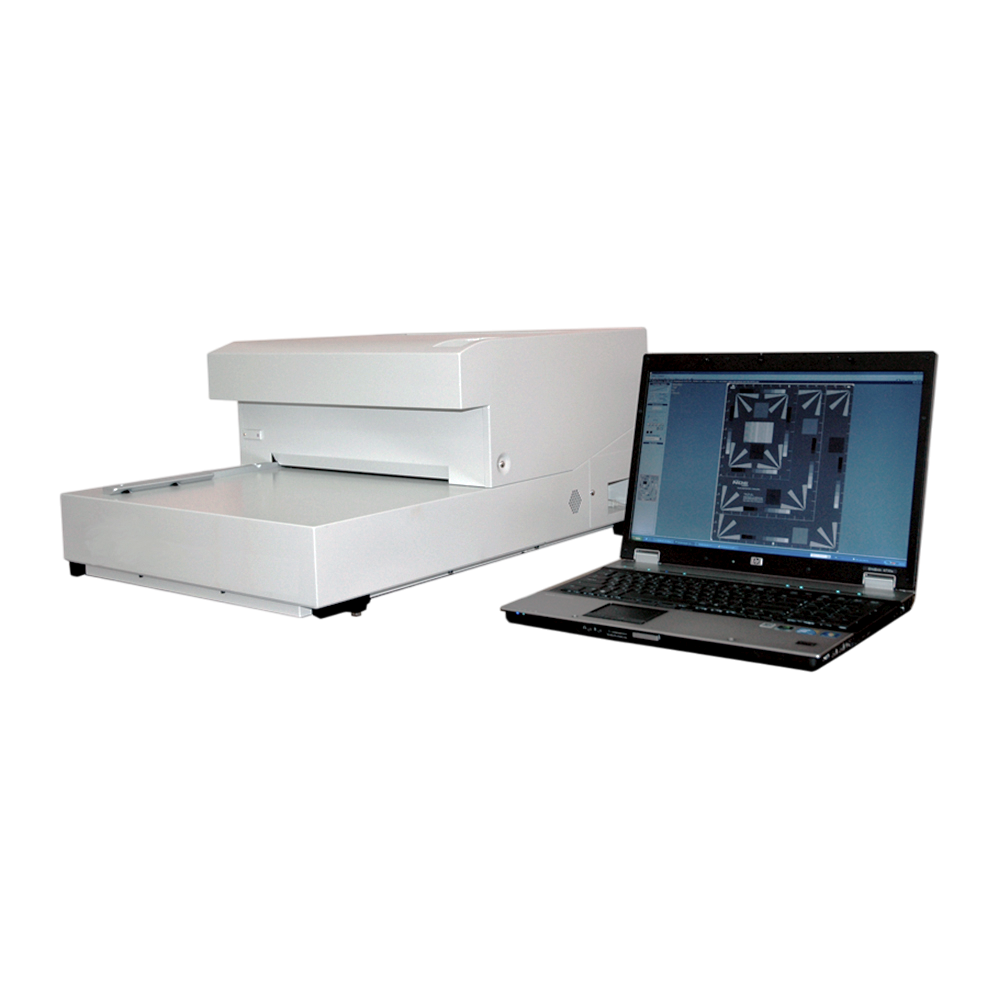

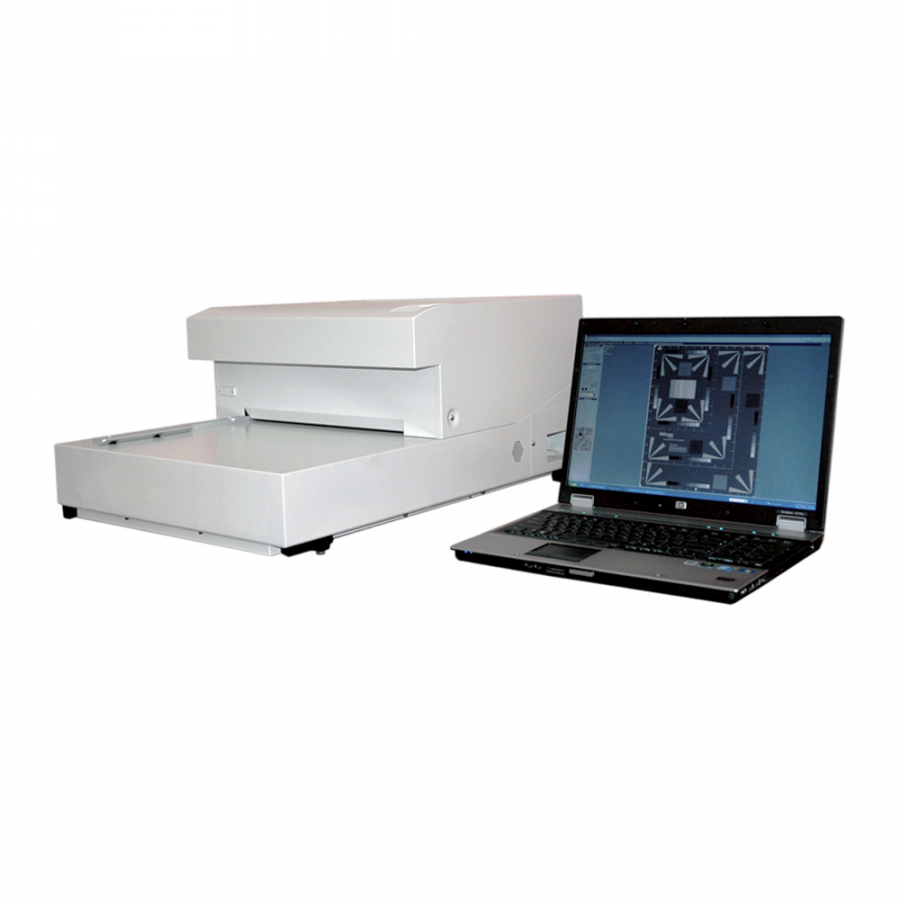

Оцифровщик конструктивно состоит из промышленного сканера рентгеновских плёнок протяжного типа и персонального компьютера (ноутбука) с программным обеспечением. Благодаря лазерной технологии, оцифровщик может точно и быстро сканировать даже самые плотные области плёнки. Интерфейс USB 2.0 обеспечивает высокоскоростную передачу данных. Оцифровщик имеет ряд дополнительных функций, включая автоподатчик, способный сканировать до 100 плёнок различных форматов, и адаптер для рулонных плёнок шириной 100 мм. Кроме того, при использовании дополнительного программного обеспечения для сканирования он может отправлять отсканированные изображения на сервер изображений по протоколу DICOM/DICONDE или легко создавать высококачественные цифровые копии с помощью DICOM-сканера.

Оцифровщик Неоскан ДГ3 применяется в промышленности для высокоточного цифрового сканирования, архивирования и анализа снимков неразрушающего контроля и используется в нефтегазовой, авиационно-космической, нефтехимической, атомной и судостроительной отраслях для выявления дефектов сварных соединений и материалов.

Особенности и преимущества

Переводит снимок с промышленной рентгеновской плёнки в удобный для хранения и управления цифровой формат.

Диапазон режима сканирования от 50 до 508 и широкий диапазон оптической плотности от 0,05D до 4,7D.

Широкий диапазон плотностей оцифровываемых плёнок, которые можно оцифровать за один проход.

Максимальная область сканирования до 355,6×1295,4 мм поддерживает наиболее распространённые форматы промышленных плёнок.

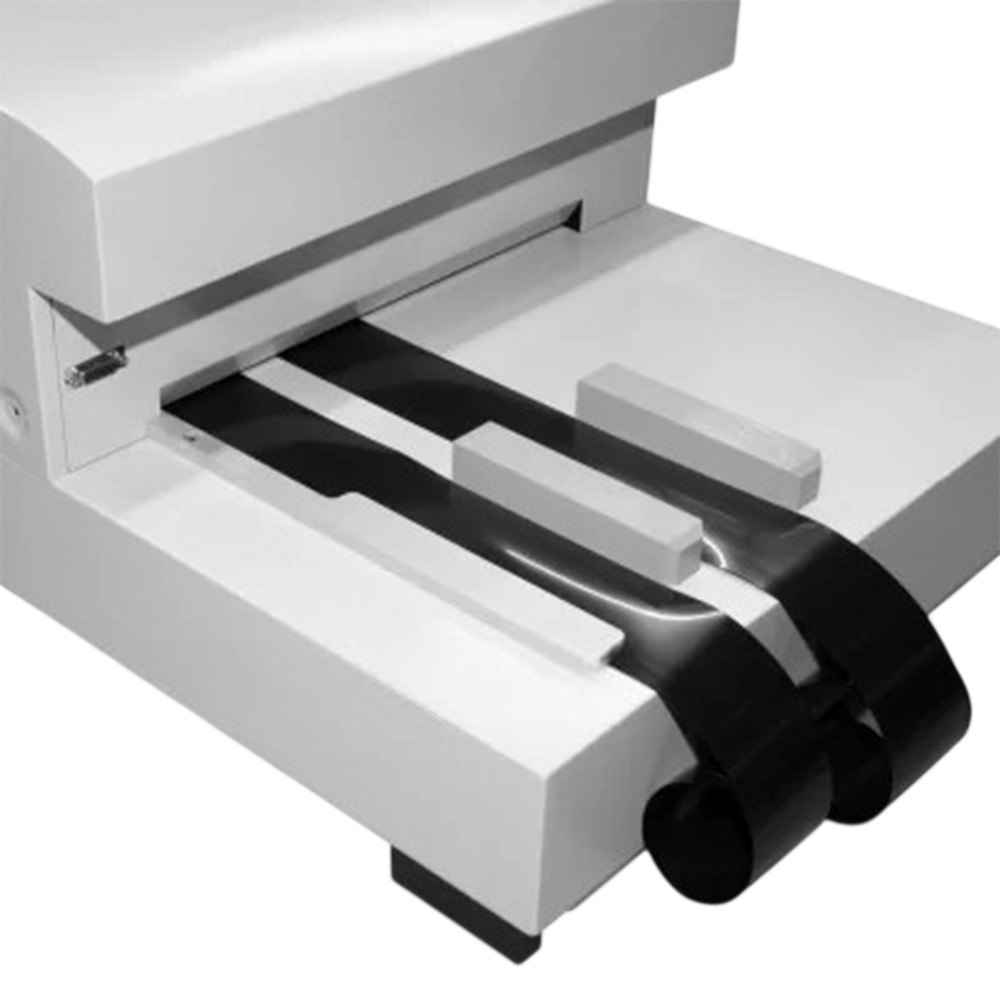

Позволяет оцифровывать рулонную плёнку длиной до нескольких метров (≈10 м).

Соответствует классу DS стандарта ISO 14096-2:2005 и способен сканировать рентгеновскую плёнку с диапазоном оптической плотности до 4,7D без потери качества.

Высокая производительность сканирования, качество оцифровки, отсутствие артефактов.

Лазерная технология минимизирует шум и хорошо оцифровывает тёмные области, которые сложно воспроизвести с помощью ПЗС.

8, 10 или 12-битное изображение в оттенках серого (4096 уровней серого цвета, линейных к оптической плотности) обеспечивает точную детализацию изображения и естественные тона.

Возможно как ручное сканирование одиночных листов, так и использование дополнительного устройства автоматической подачи плёнок.

Поддерживает форматы изображений dcm, bmp, jpeg, tiff, png.

С помощью дополнительного программного обеспечения для сканирования можно отправлять изображения на сервер изображений или сканер по протоколам DICOM и DICONDE.

С использованием дополнительного программного обеспечения для сканирования и DICOM-визуализатора можно создавать высококачественные «цифровые дубликаты» того же размера, что и исходная плёнка. Доступен «режим копирования», позволяющий создать цифровой дубликат без отправки на сервер изображений. Цифровой дубликат содержит текст, указывающий на то, что это дубликат.

Комплектация

Стандартная комплектация:

Оцифровщик рентгеновской плёнки Неоскан ДГ3

Стандартный лоток для подачи плёнки

Кабель питания

Высокоскоростной кабель USB 2.0

Программное обеспечение

Техническая документация (паспорт, руководство по эксплуатации).

Дополнительная комплектация (по запросу)

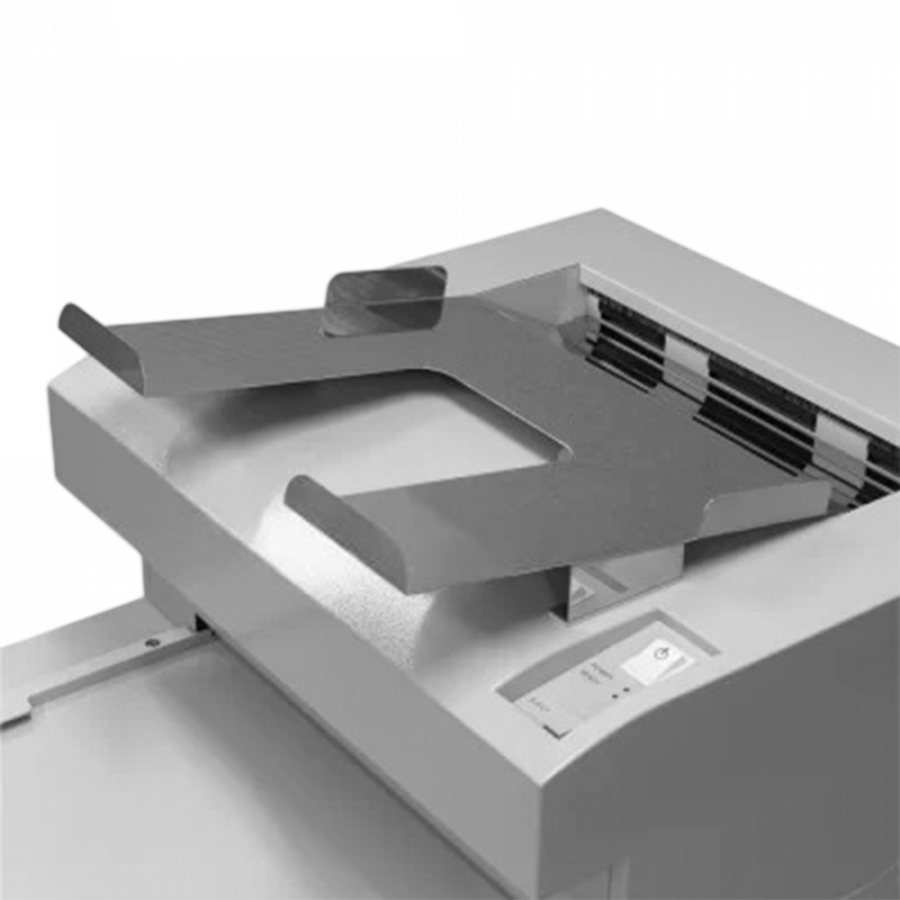

Устройство для автоматической подачи рентгеновской плёнки

Адаптер для рулонных плёнок

Дополнительное программное обеспечение.

Дополнительная информация

Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течение гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
