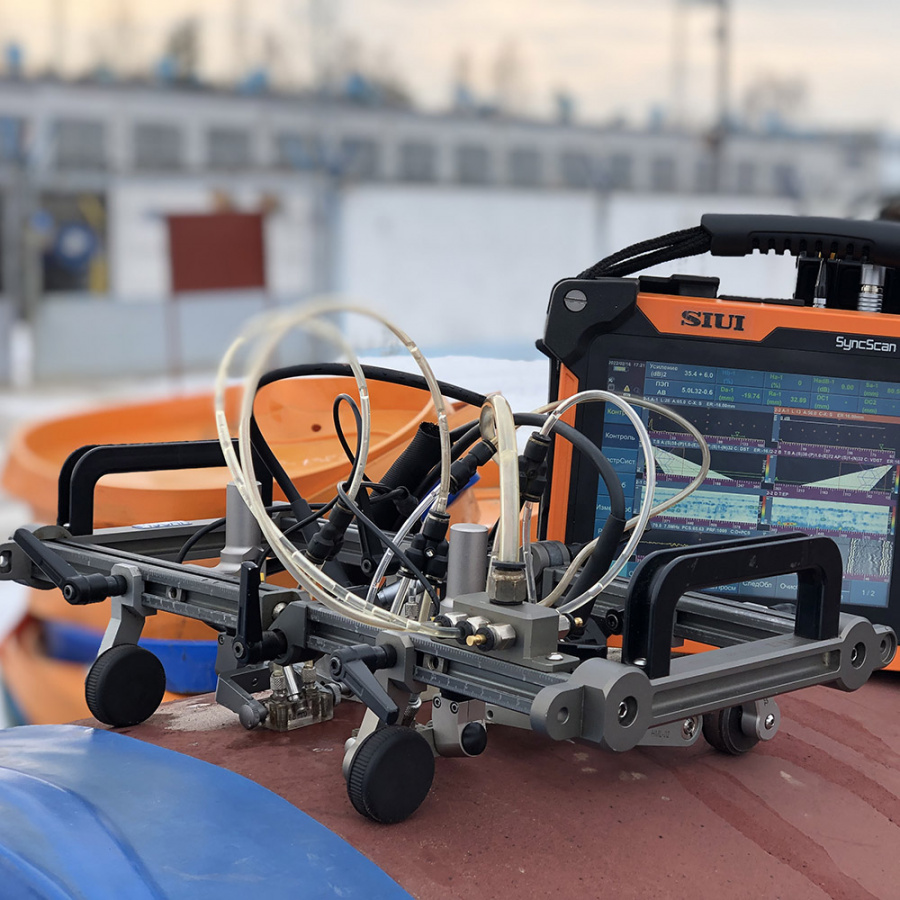

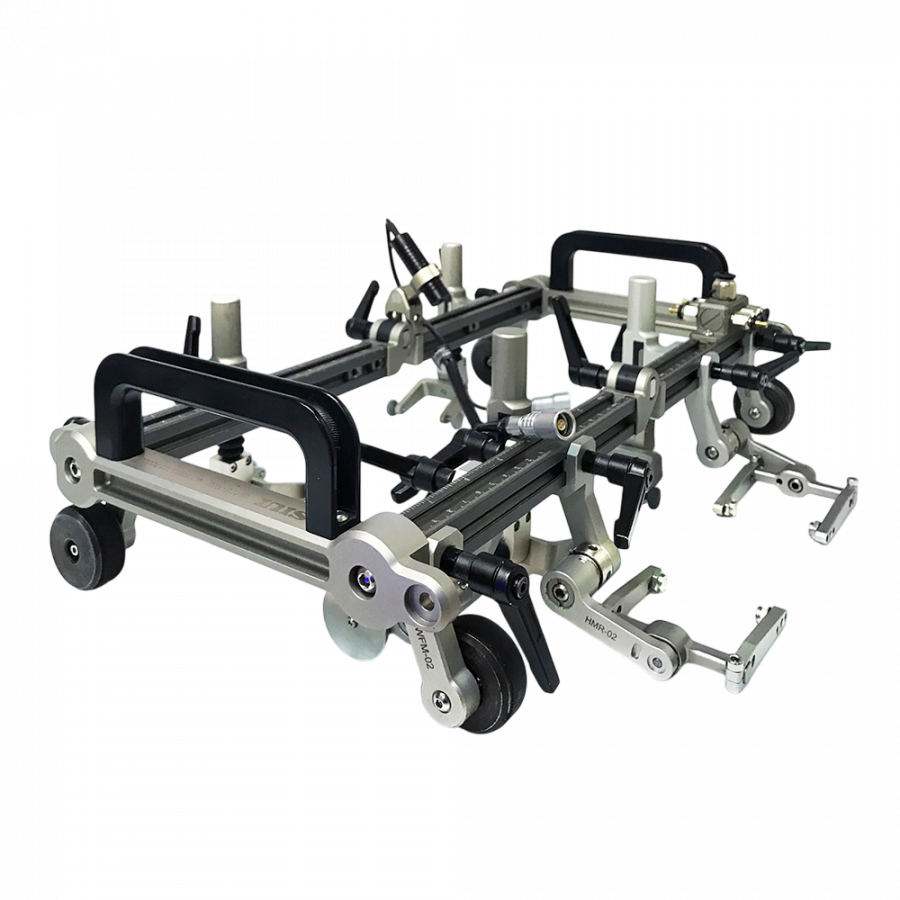

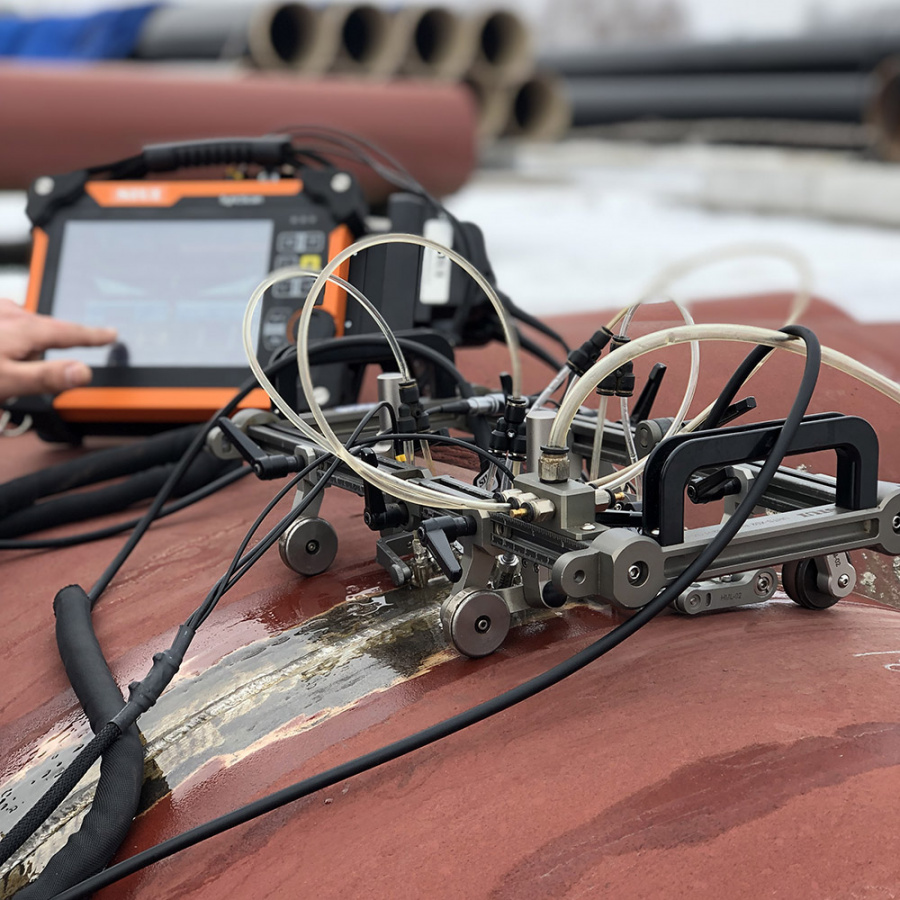

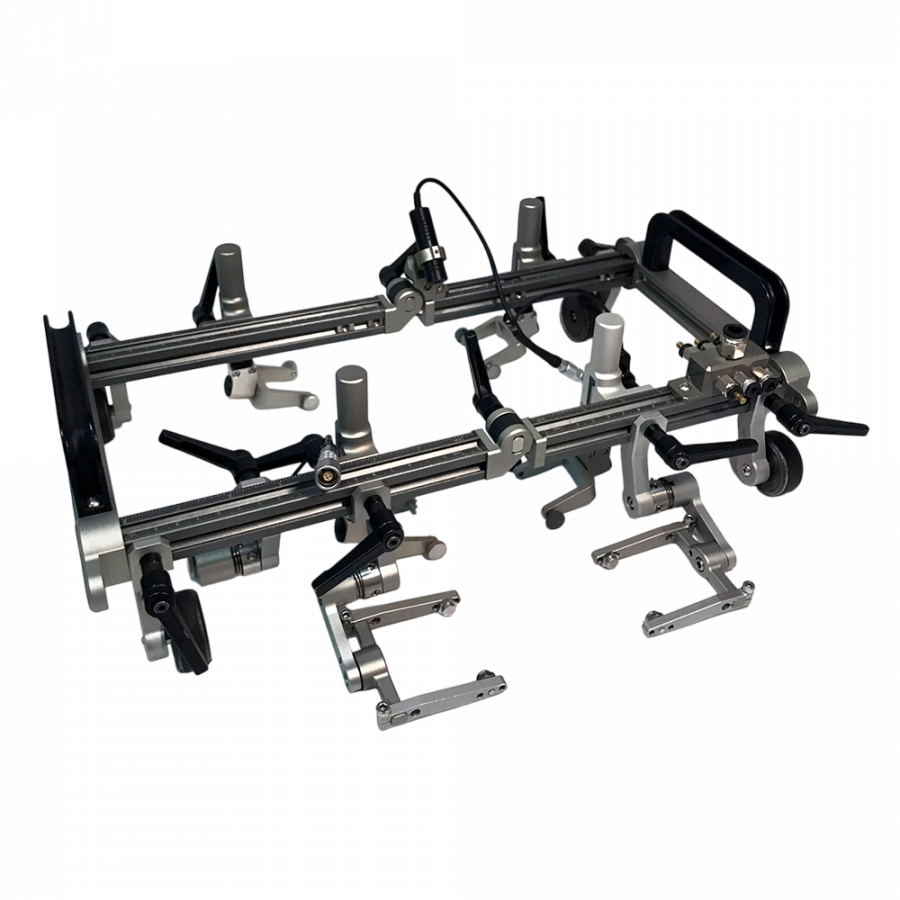

Ручной ультразвуковой сканер UHTS-X02

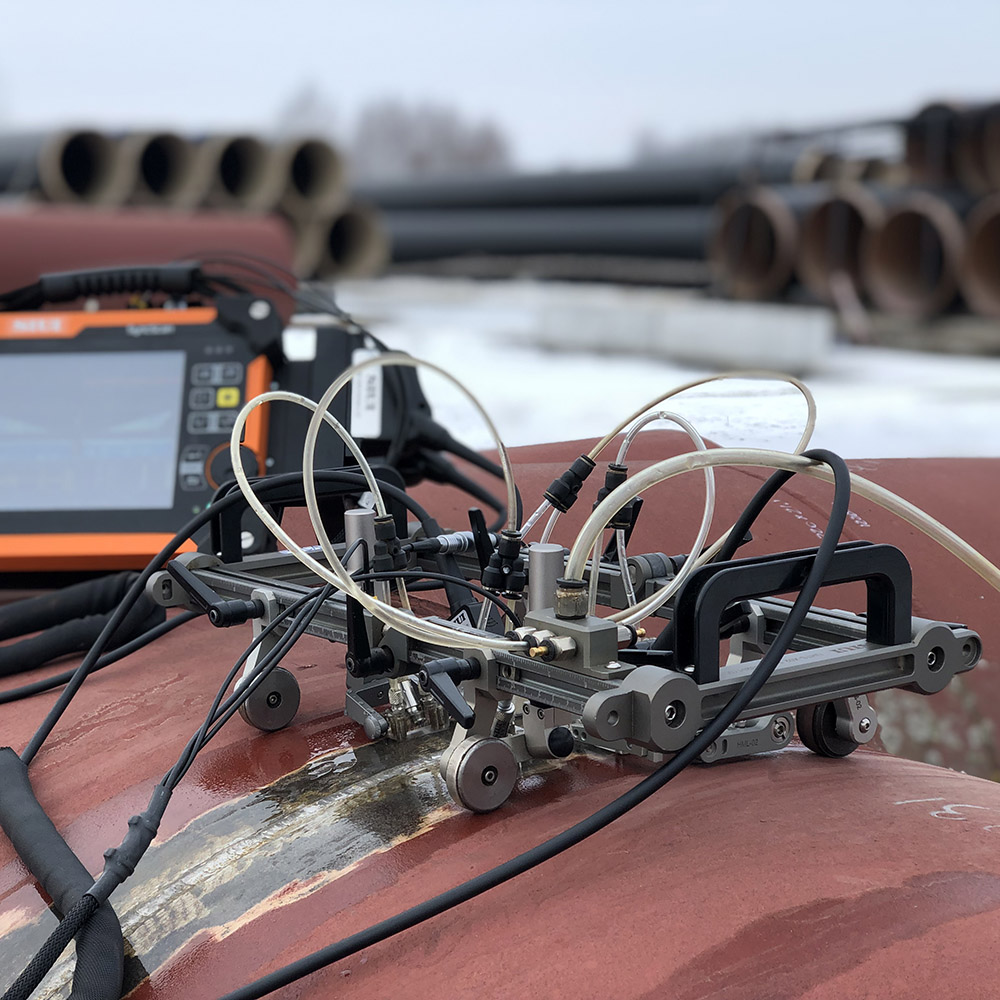

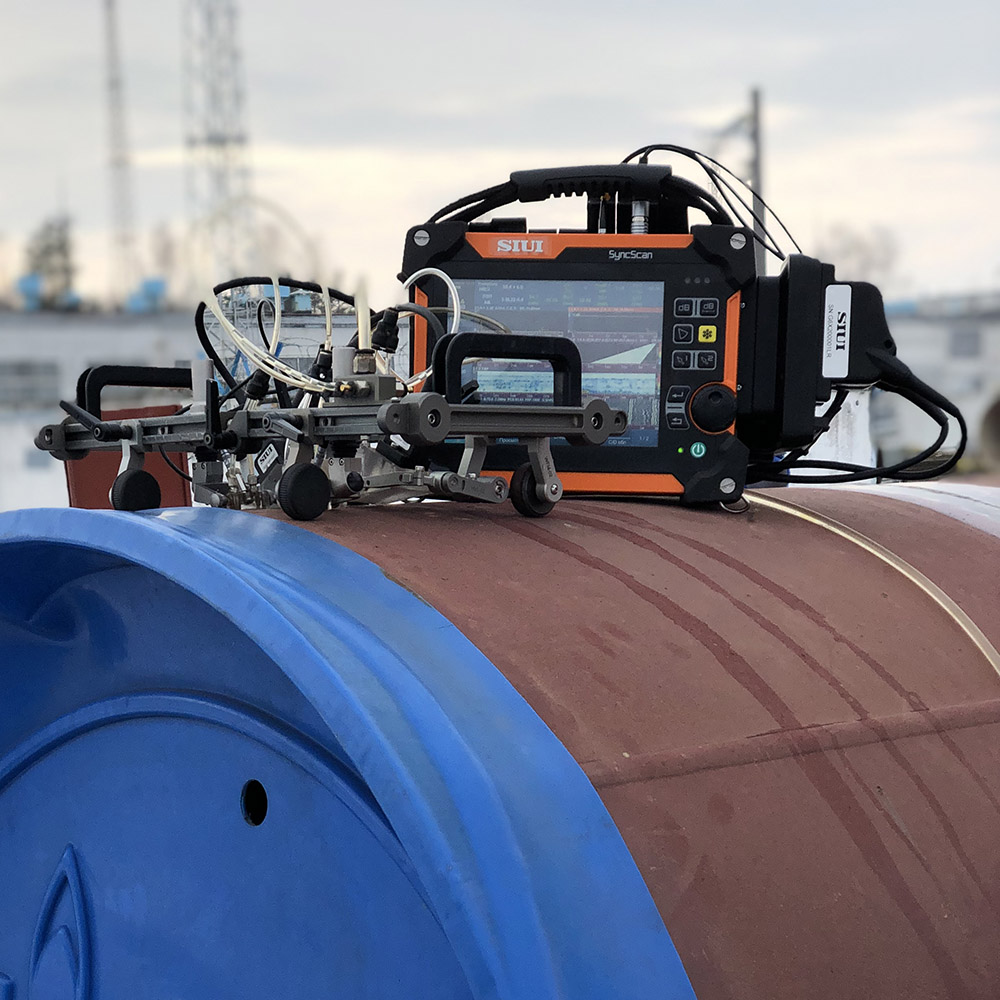

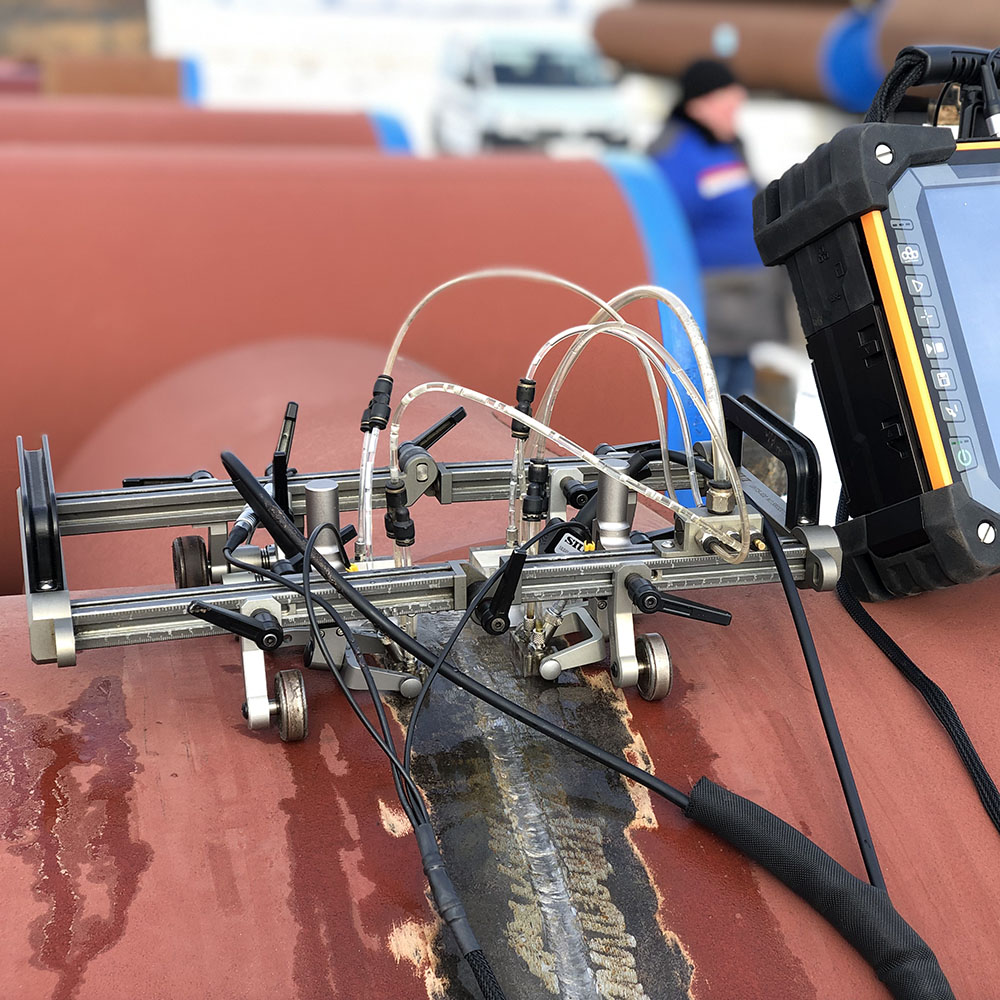

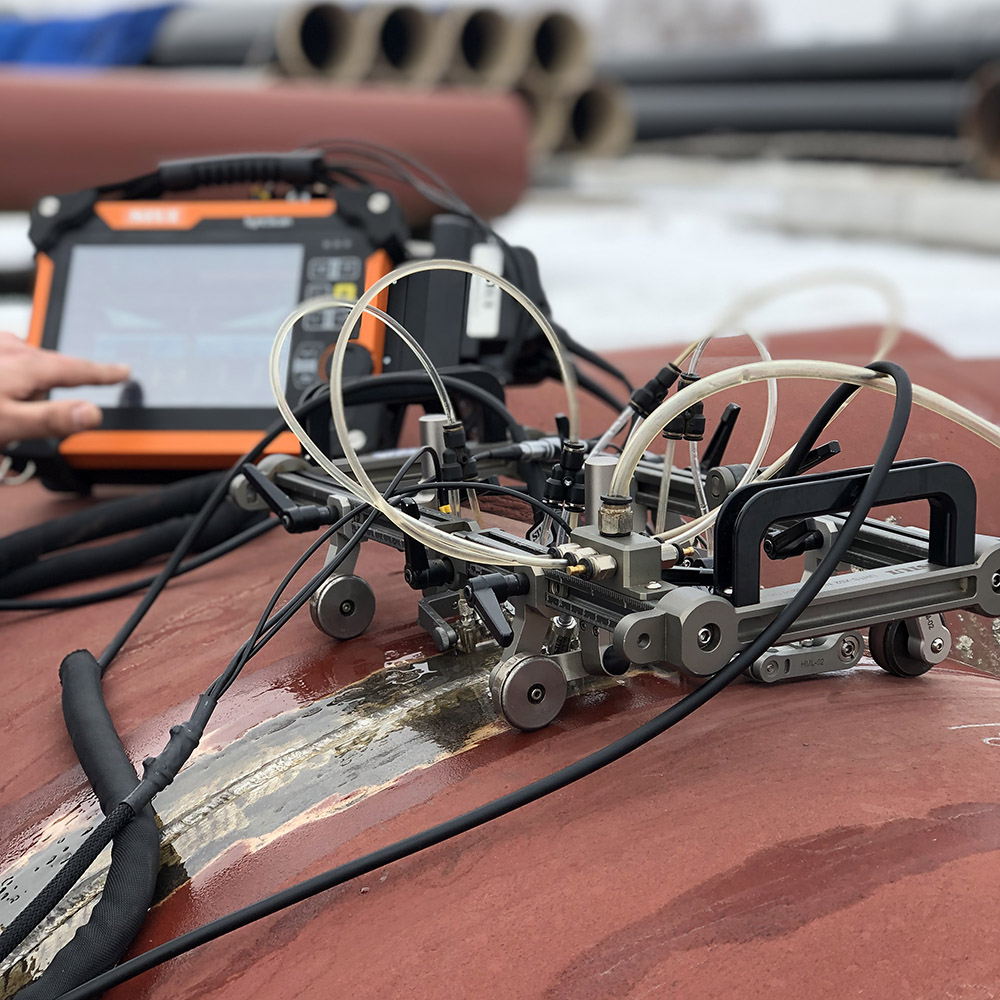

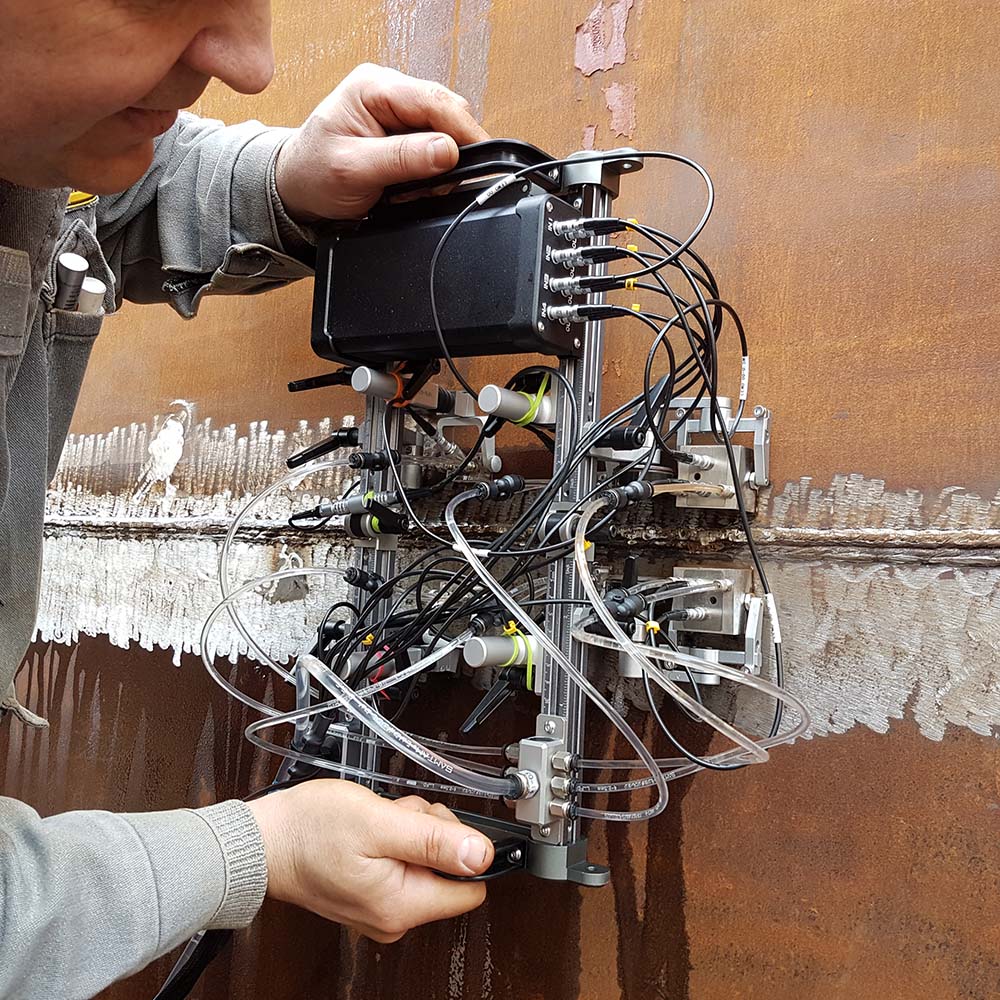

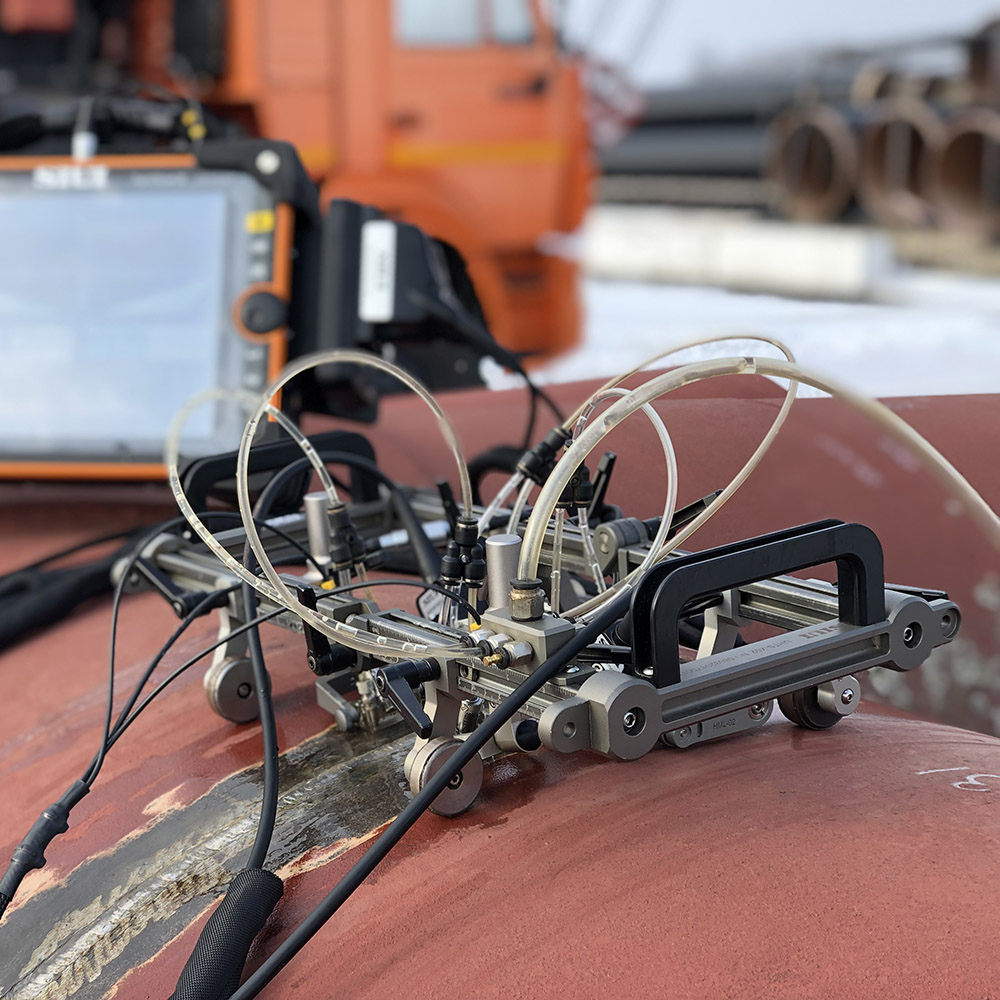

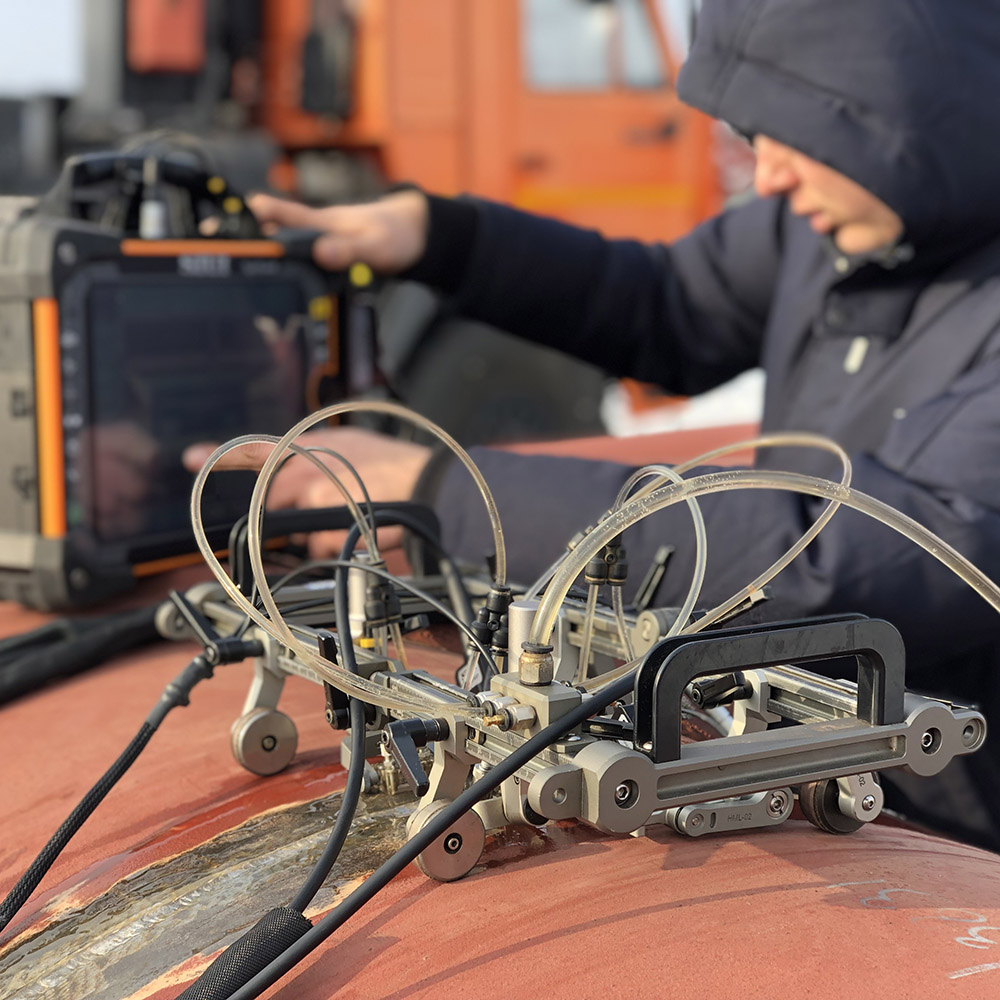

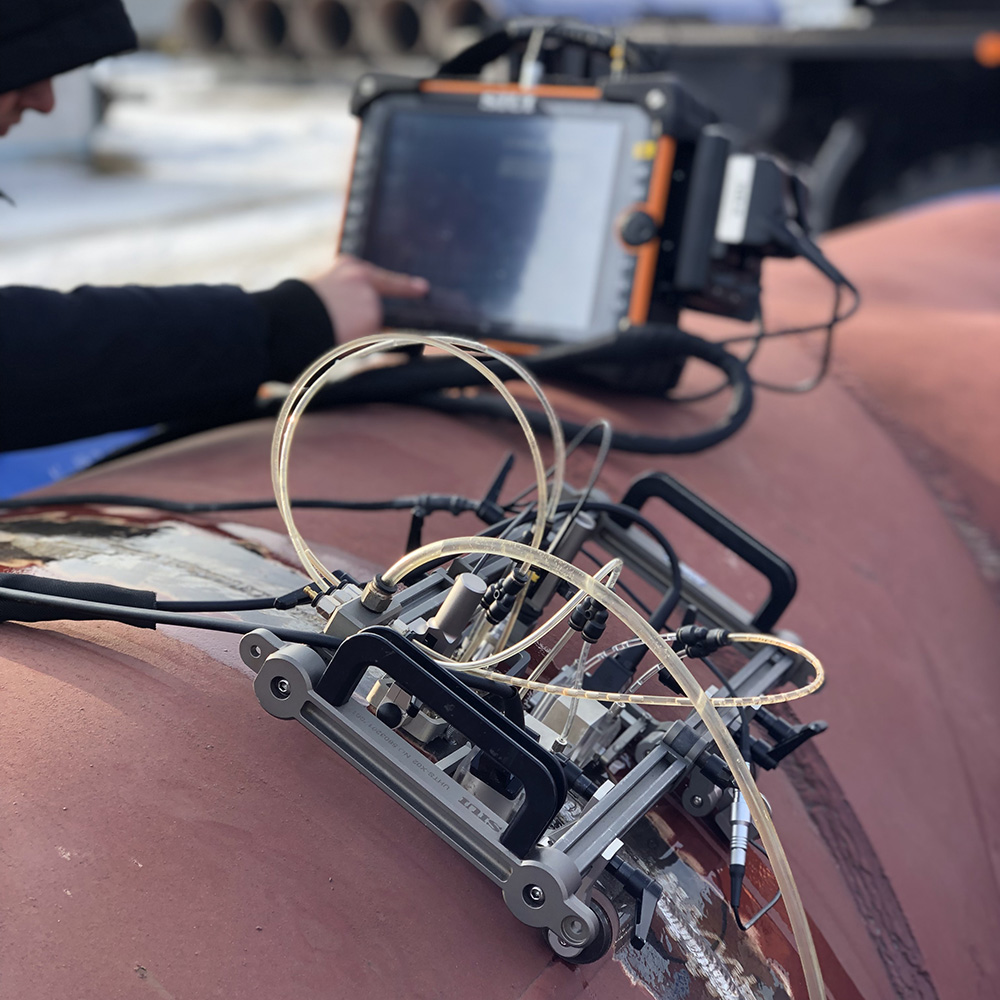

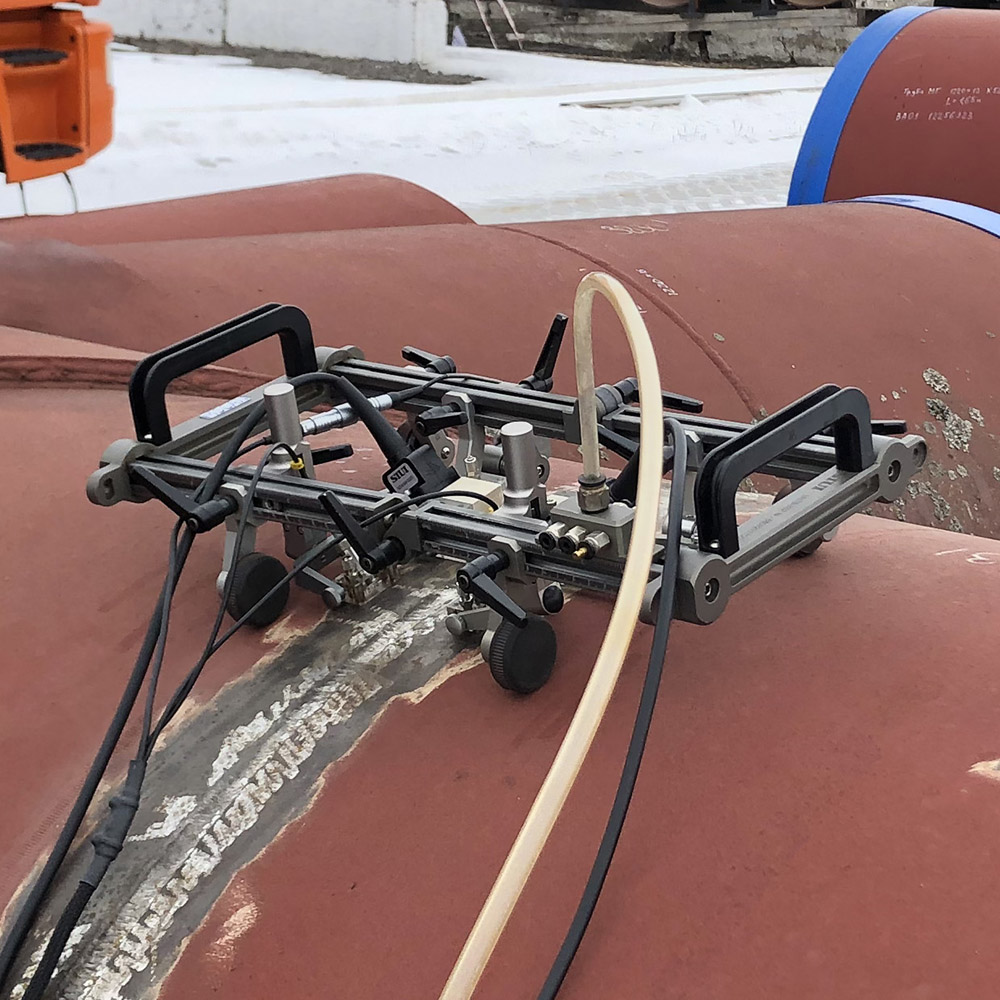

Ультразвуковой сканер UHTS-X02 предназначен для однокоординатного механизированного контроля продольных и кольцевых сварных соединений труб диаметром более 500 мм, а также плоских объектов. Позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля. Совместим с ультразвуковыми дефектоскопами позволяющие реализовывать PAUT и TOFD-методы: SUPOR, SyncScan 3 и др.

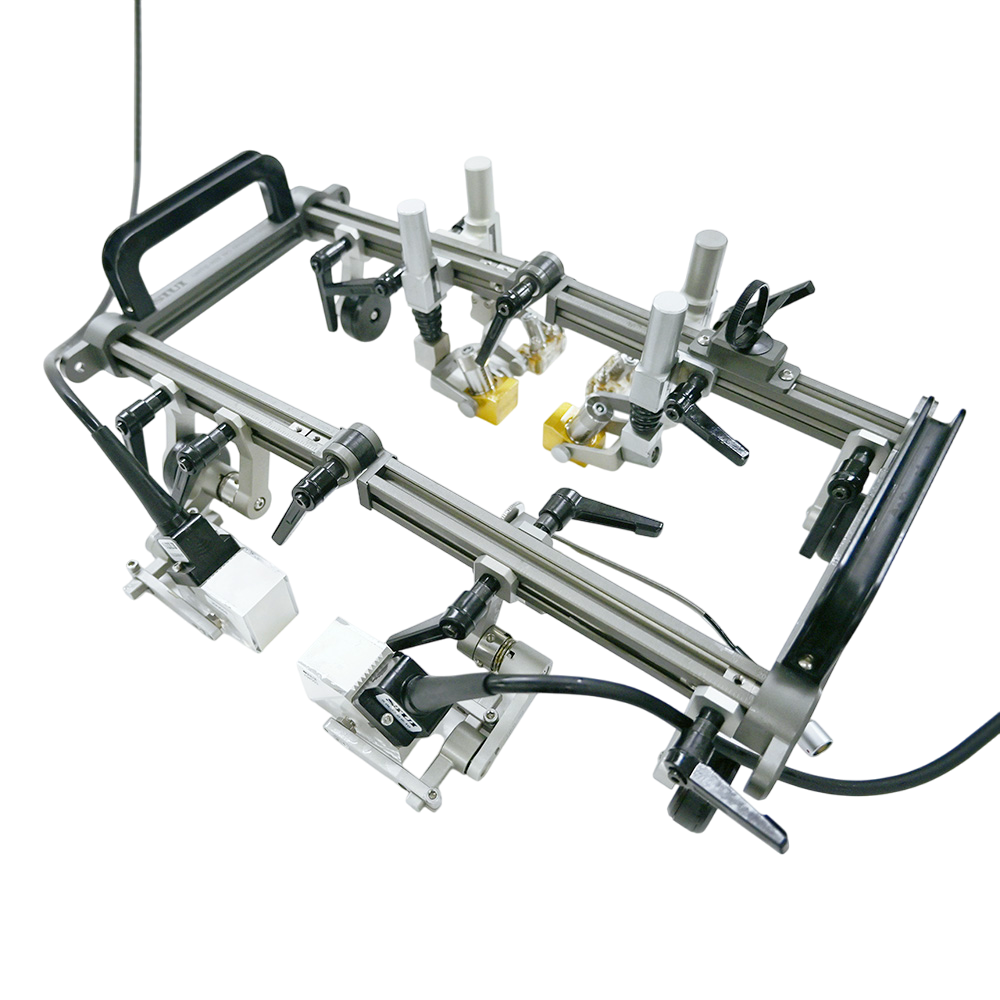

Сканер UHTS-X02 имеет шесть конфигураций для реализации PA и TOFD метода. Первая конфигурация имеет одну пару датчиков TOFD и позволяет проводить контроль объектов толщиной до 50 мм. Вторая конфигурация с двумя парами датчиков TOFD позволяет проводить контроль объектов с толщиной до 100 мм. Третья конфигурация с одним датчиком PA позволяет проводить односторонний контроль сварного соединения с помощью метода фазированной решетки. Четвёртая конфигурация с двумя датчиками PA предназначена для контроля сварных соединений с двух сторон с помощью метода фазированной решетки. Пятая конфигурация с двумя датчиками на фазированной решетке и одной парой TOFD-датчиков позволяет проводить контроль сварного соединения с двух сторон с помощью метода фазированной решетки и TOFD-метода. Шестая конфигурация для контроля сварного соединения с двух сторон с помощью метода фазированной решетки и TOFD-метода имеет два датчика на фазированной решетке и две пары TOFD-датчиков.

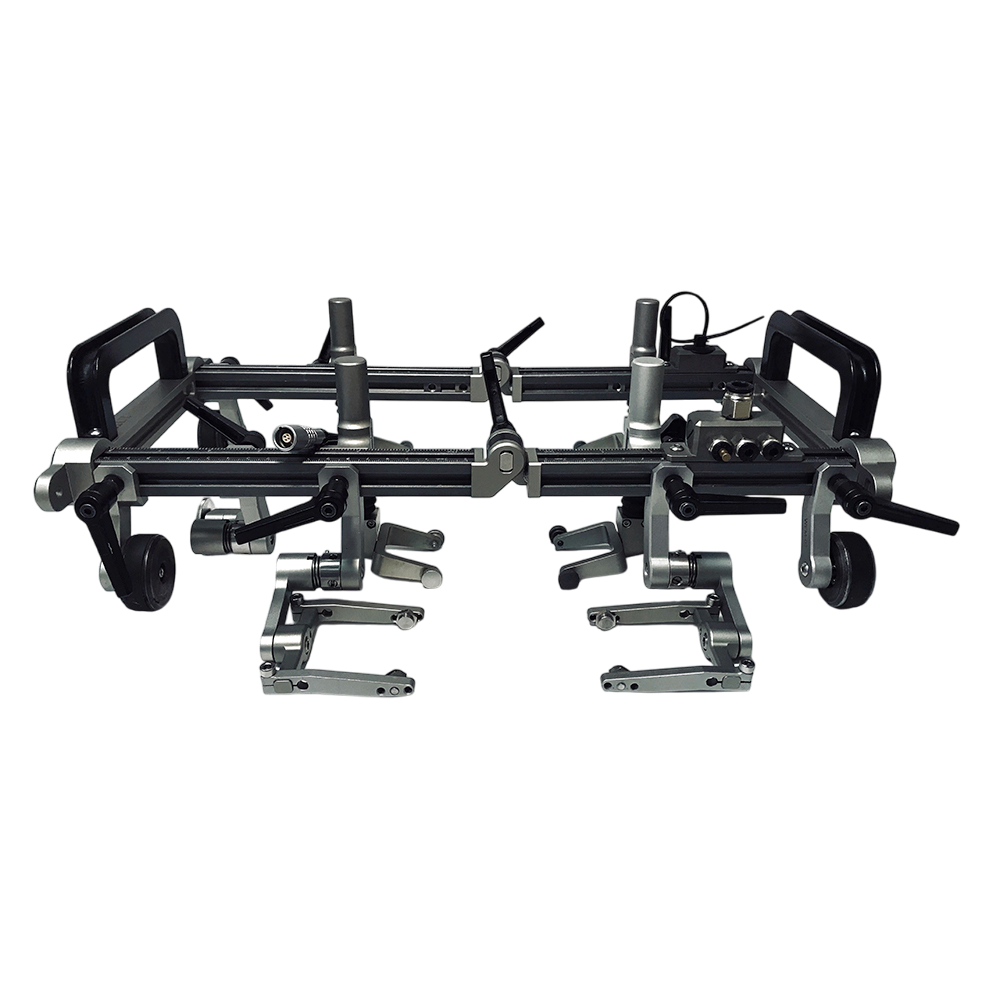

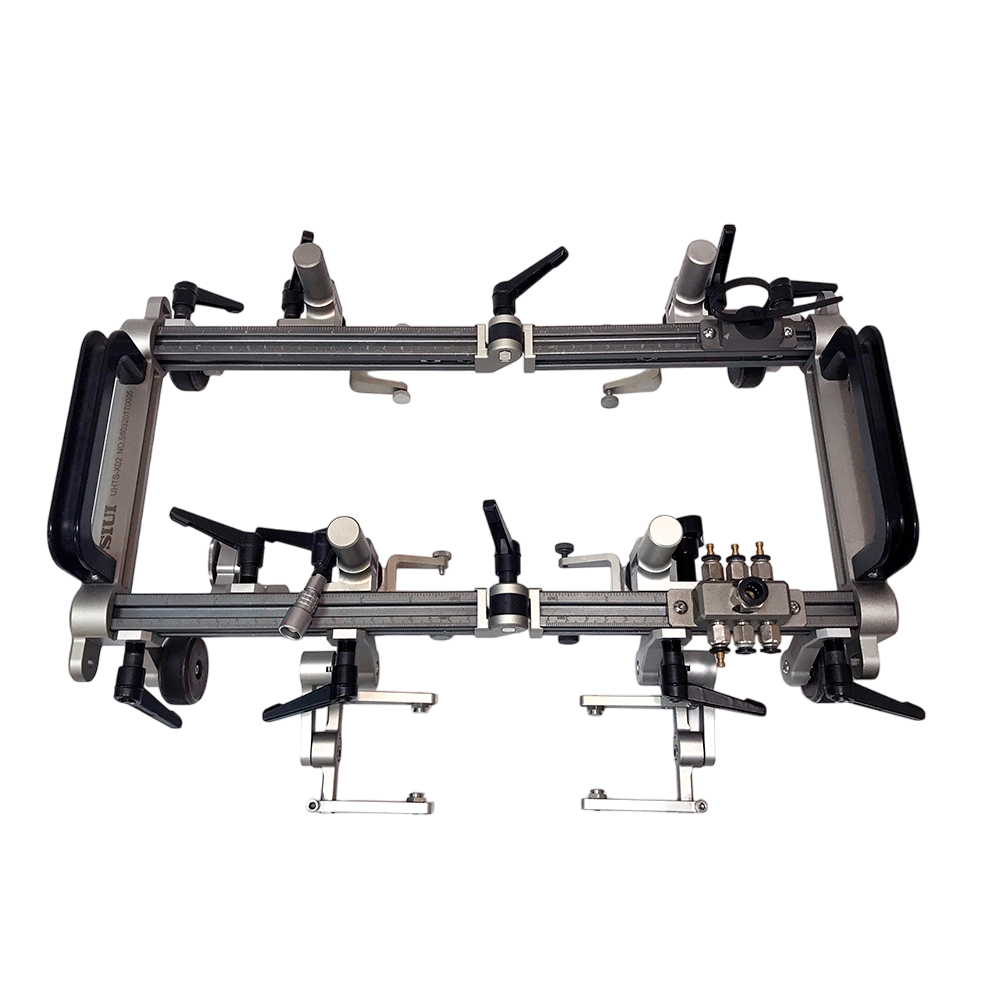

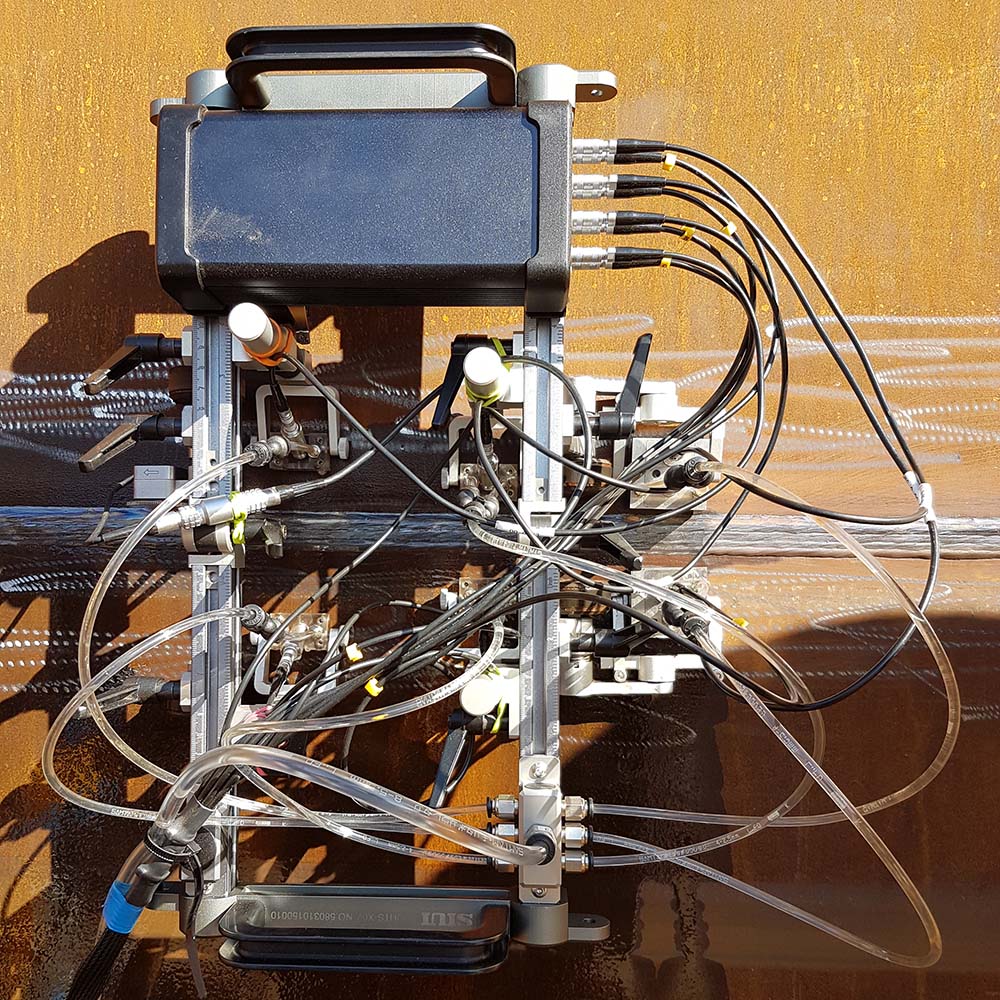

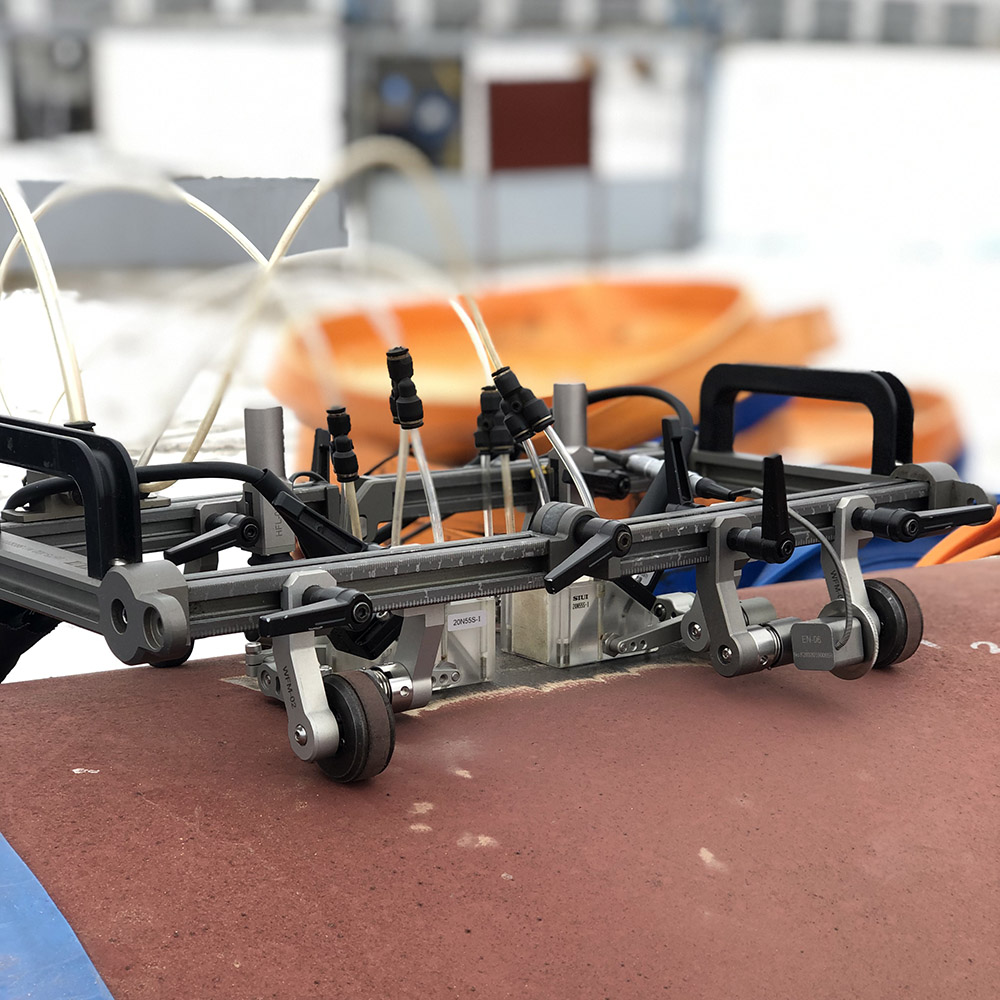

Сканер UHTS-X02 простой в использовании, надёжный, портативный. Имеет складную конструкцию, обеспечивающую адаптацию под продольный и кольцевой виды сварного шва (способность рамы сгибаться по центру). Прижимной механизм позволяет создать хороший контакт датчика с объектом контроля, а магнитные колёса позволяют легко удерживать сканер на объекте контроля.

Особенности и преимущества

Предназначен для контроля продольных и кольцевых сварных соединений труб диаметром более 500 мм, а также плоских объектов.

Совместим с ультразвуковыми дефектоскопами позволяющие реализовывать PAUT и TOFD-методы.

Большое разнообразие конфигураций сканера: шесть конфигураций – от одного канала TOFD до двух каналов PAUT и двух TOFD одновременно.

Поддержка PA и TOFD преобразователей.

Складная конструкция, обеспечивающая адаптацию под продольный и кольцевой виды сварного шва (способность рамы сгибаться по центру).

Возможность одновременного использования до 4 пар преобразователей.

Магнитные колёса обеспечивают надёжное крепление сканера к объекту контроля.

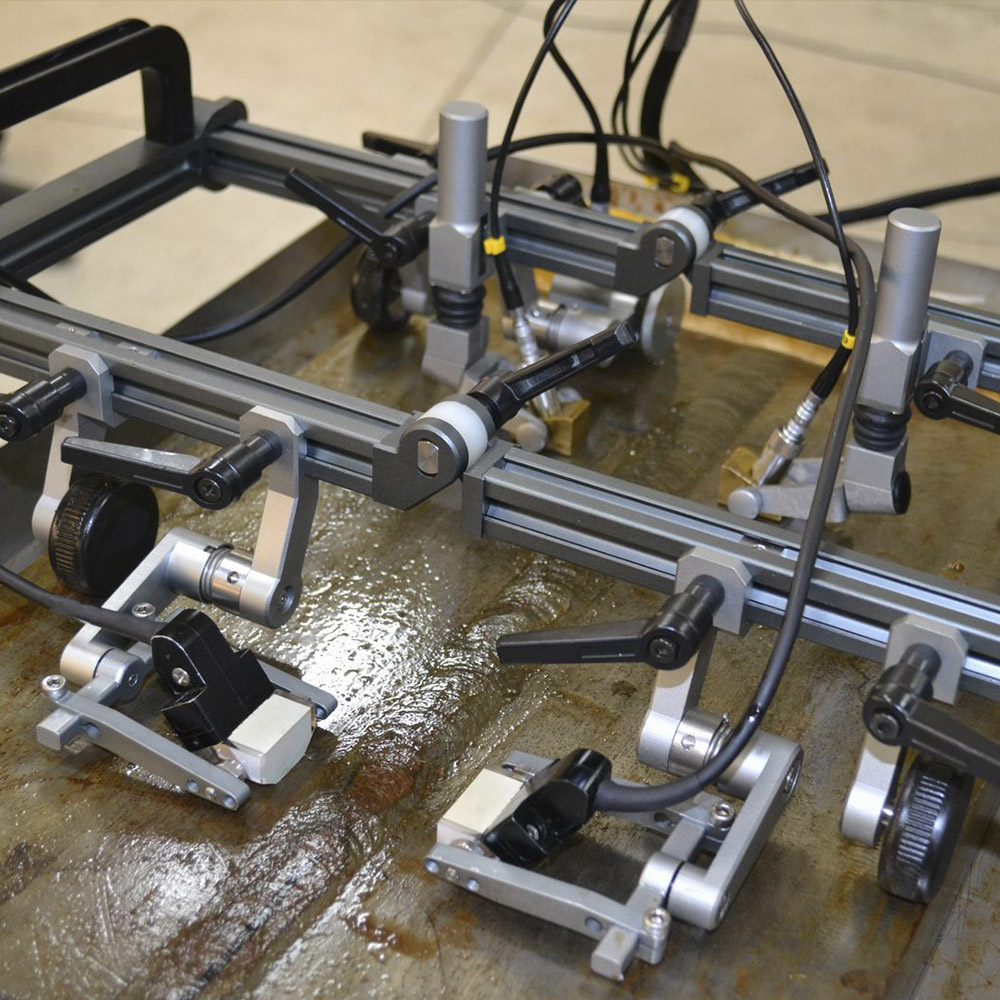

Прижимной механизм позволяет создать хороший контакт преобразователя с объектом контроля.

Комплектация

Стандартная комплектация:

Сканер UXTS-X02

Рамка для крепления комплектующих

Магнитные колёса

Энкодер

Кабель энкодера

Крепление преобразователей (левые и правые крепления для PAUT и TOFD преобразователей)

Ручки

Разветвитель подачи жидкости

Комплект трубок для подачи жидкости

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу):

Крепление датчиков (левые и правые крепления для PAUT и TOFD датчиков)

Держатель преобразователей AB-02

Автоматическая подача жидкости IA-01

Ручная подача контактной жидкости IH-01

Лазер.
