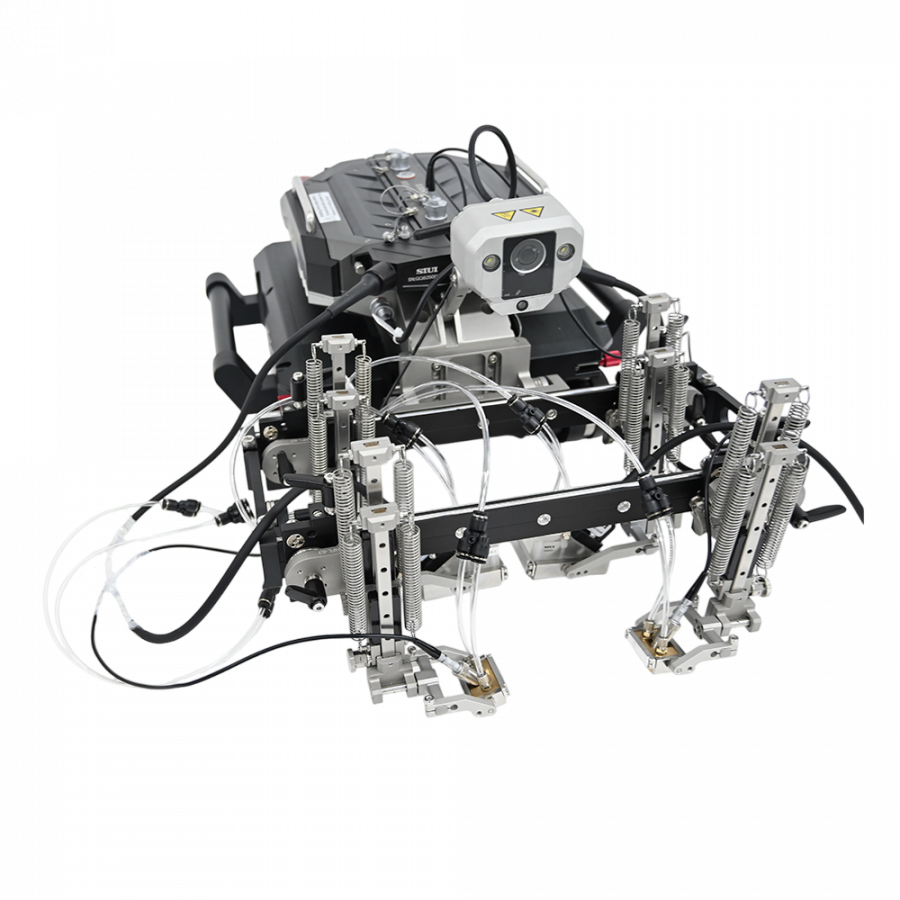

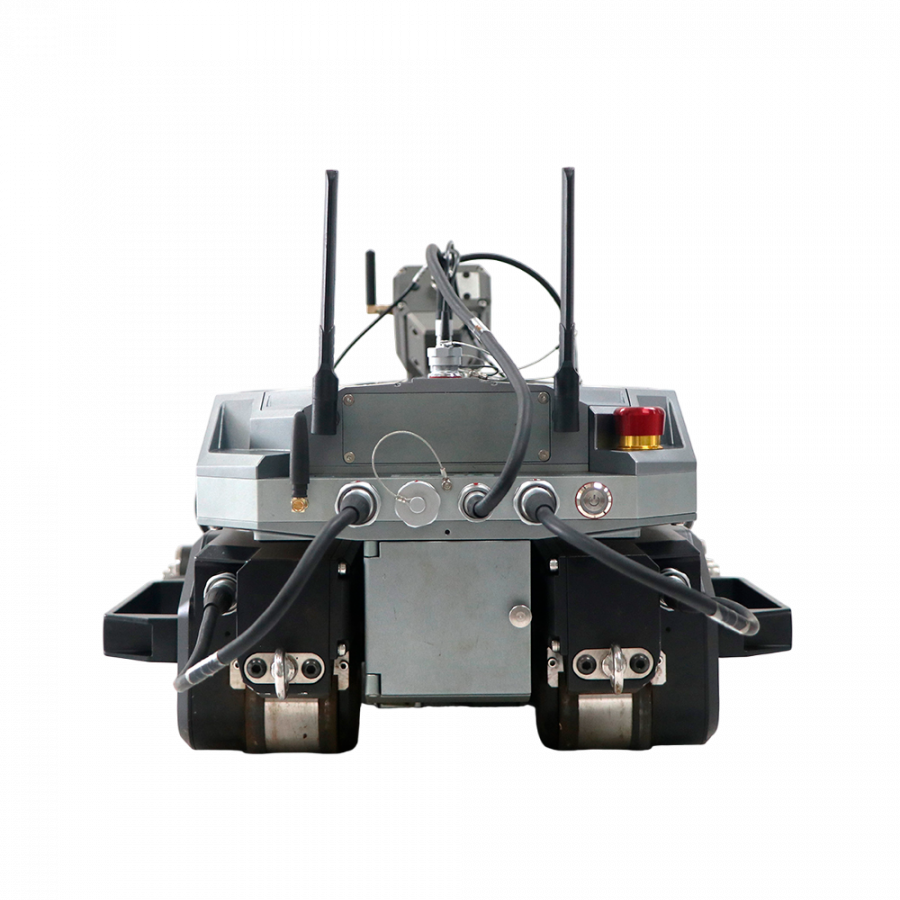

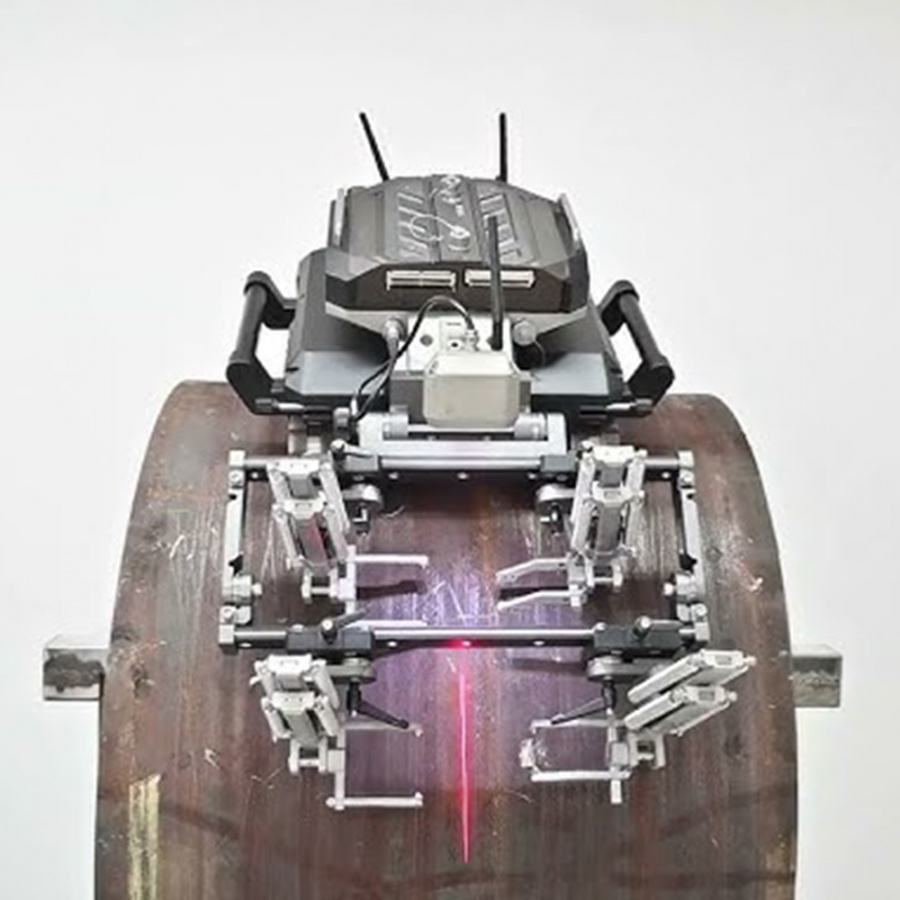

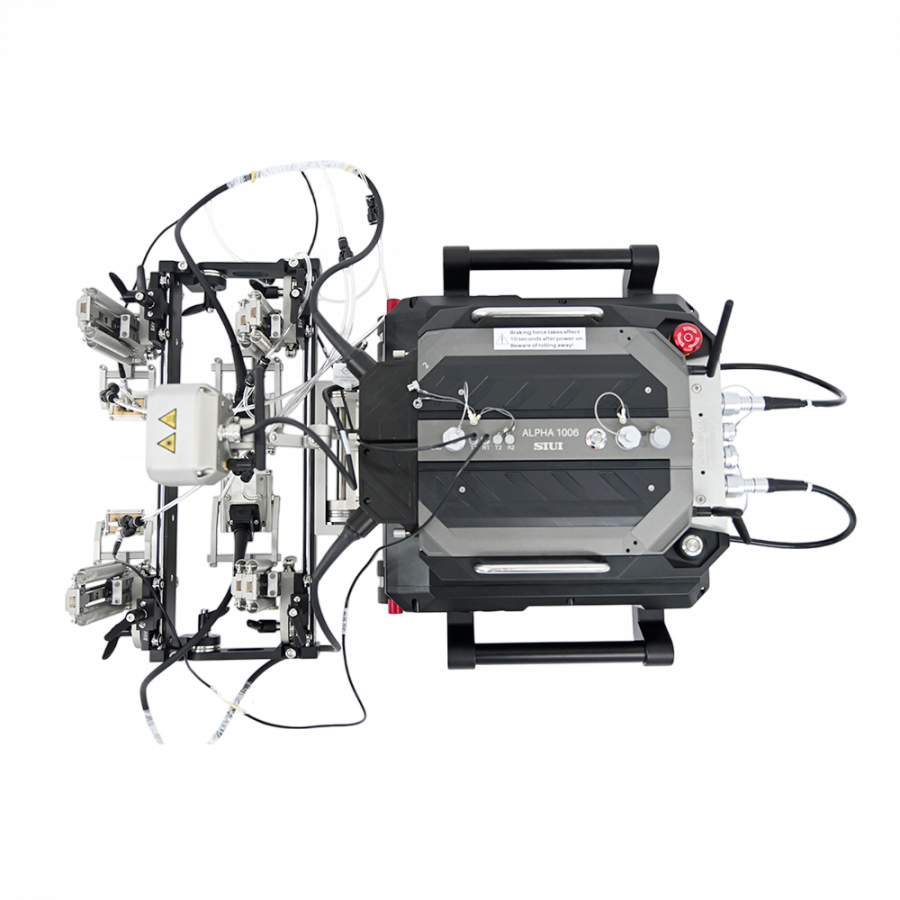

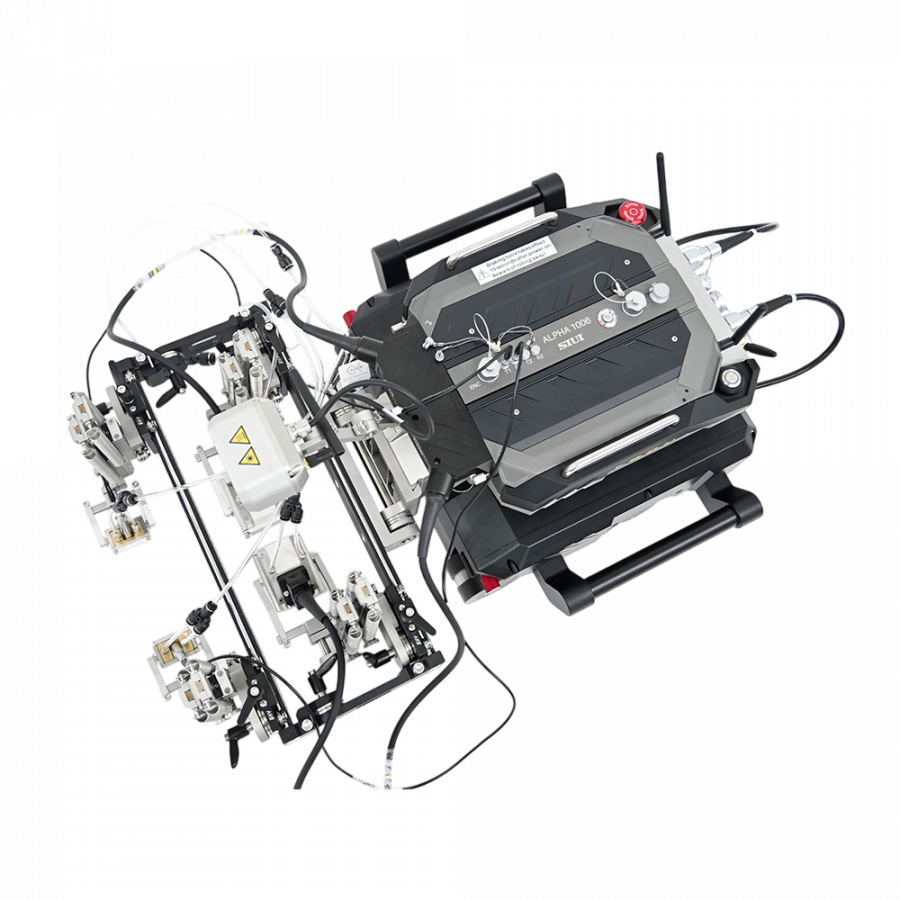

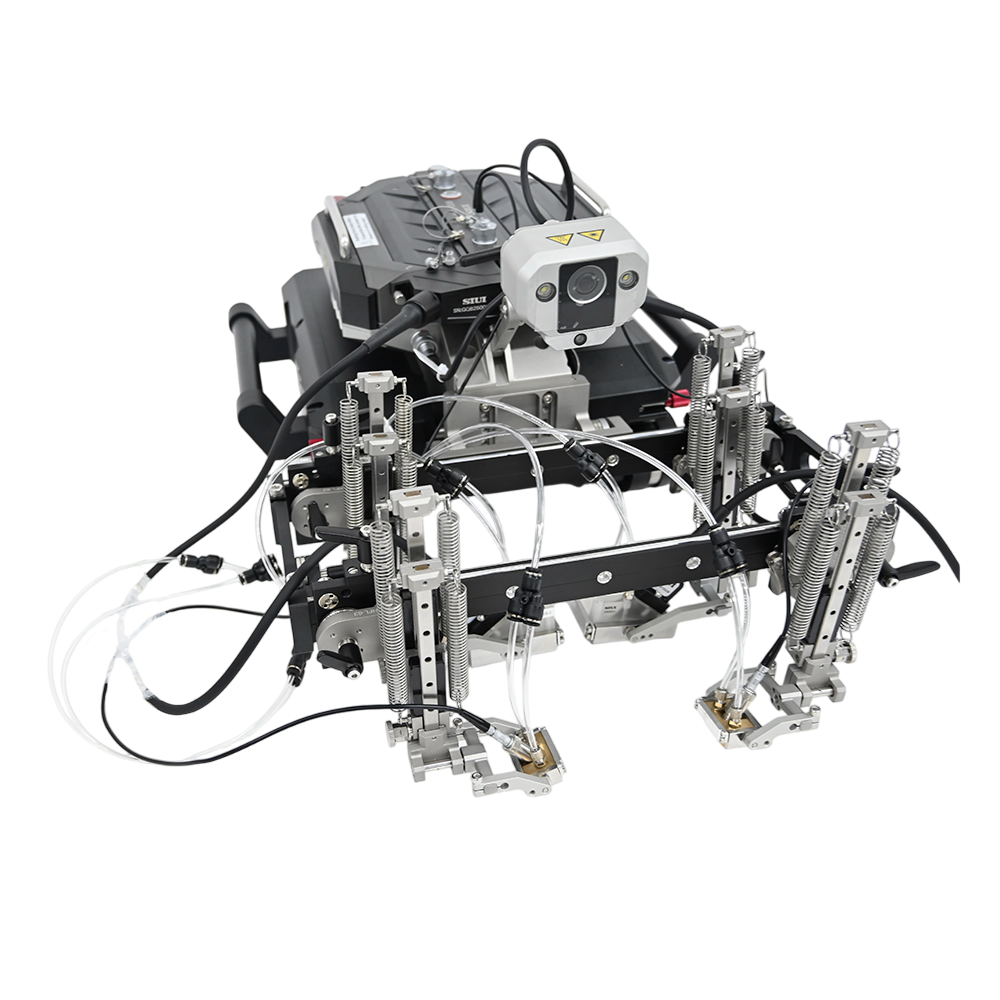

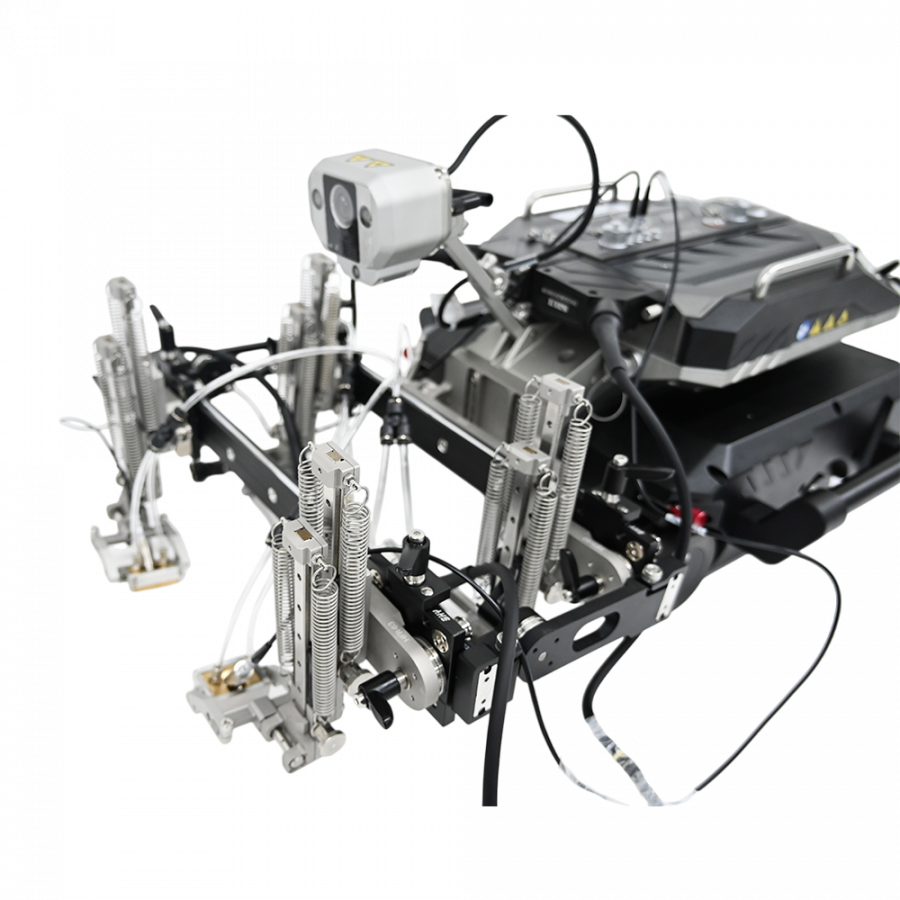

Система для автоматизированного ультразвукового контроля ALPHA 1006

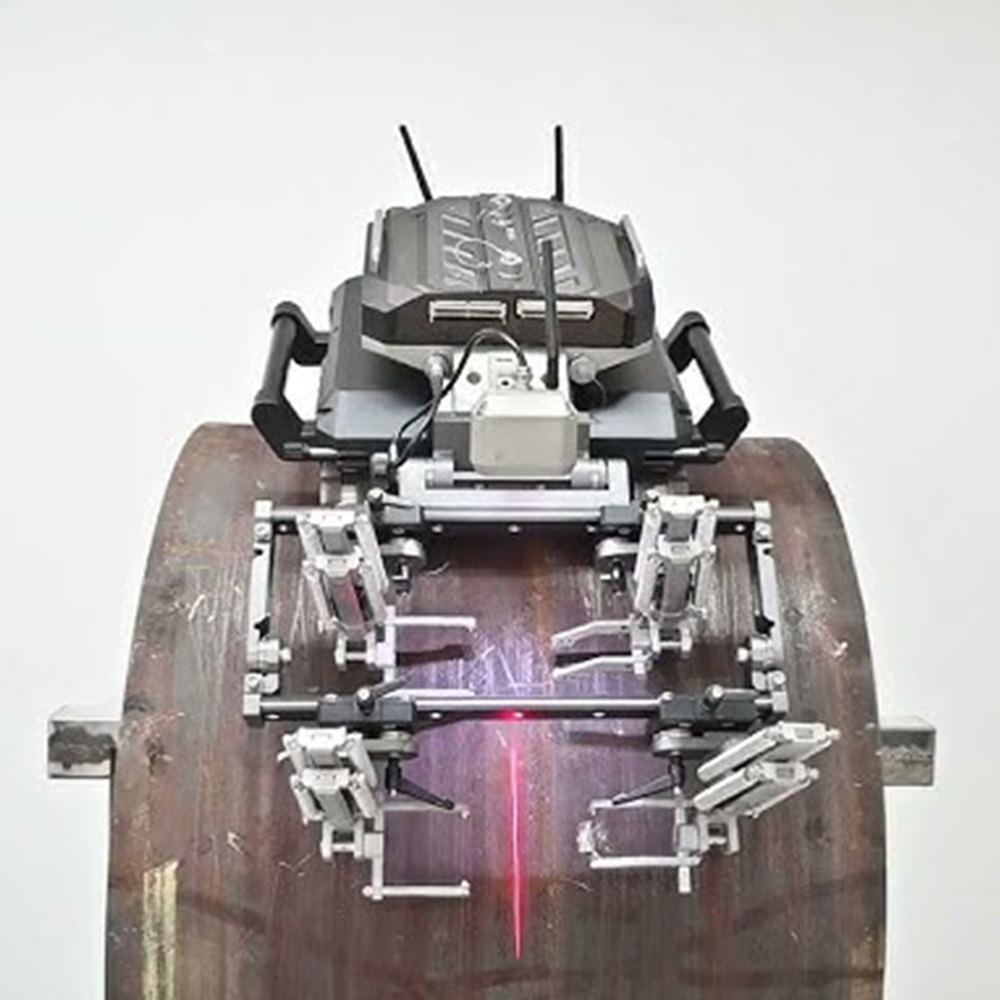

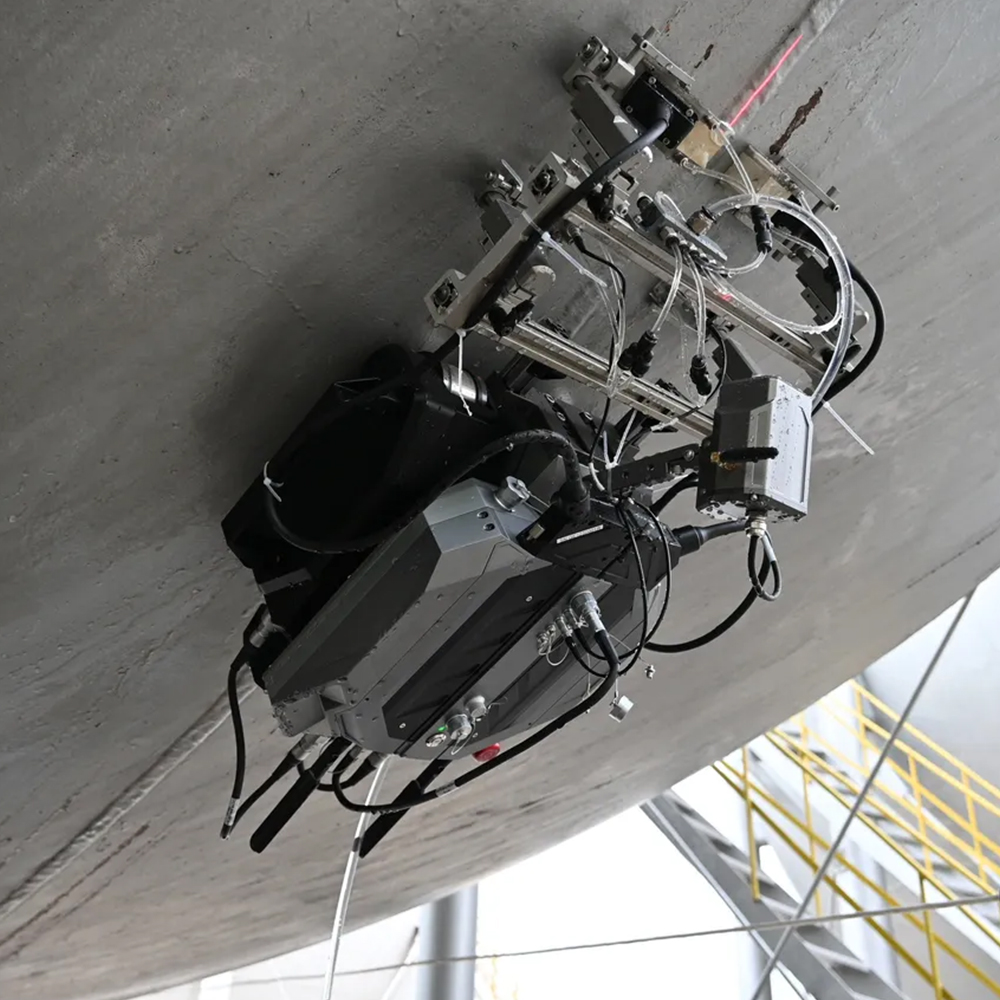

Интегрированная система ALPHA 1006 предназначена для диагностики крупных ферромагнитных поверхностей, таких как сосуды высокого давления, резервуары и цилиндрические конструкции. Подходит для контроля кольцевого сварного шва диаметром более 1000 мм и продольного сварного шва длиной более 1000 мм.

Система ALPHA 1006 представляет собой мощное и универсальное решение для неразрушающего контроля крупных сварных соединений и поверхностей. Она оснащена встроенным ультразвуковым модулем и осуществляет беспроводной сбор данных в режиме реального времени. Скорость сканирования достигает 4 метров в минуту.

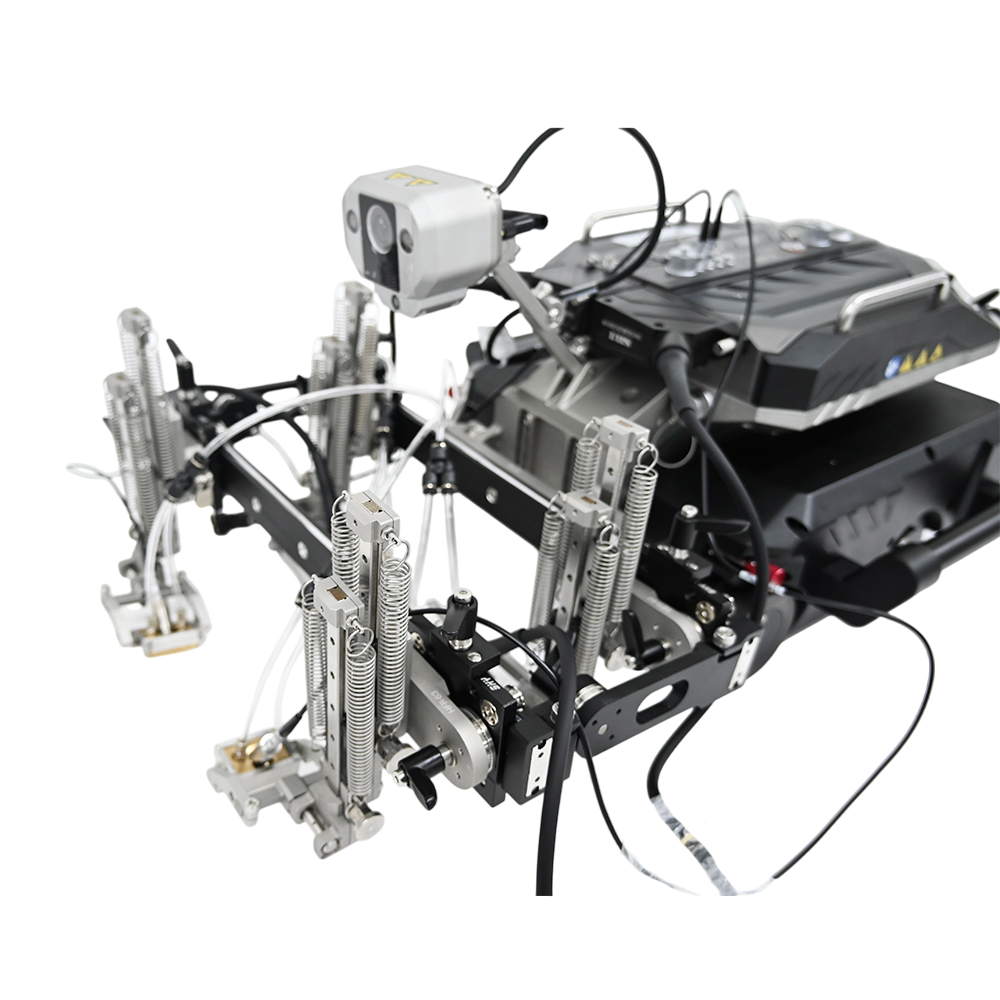

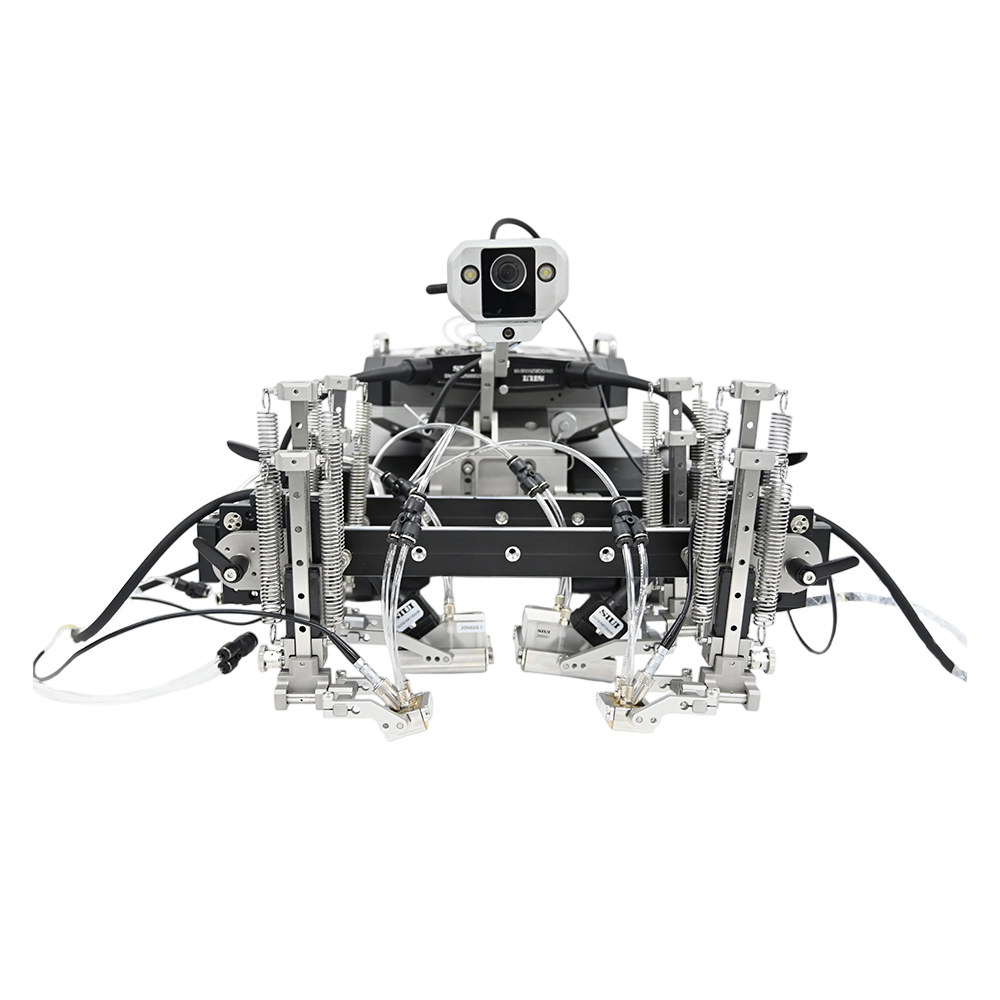

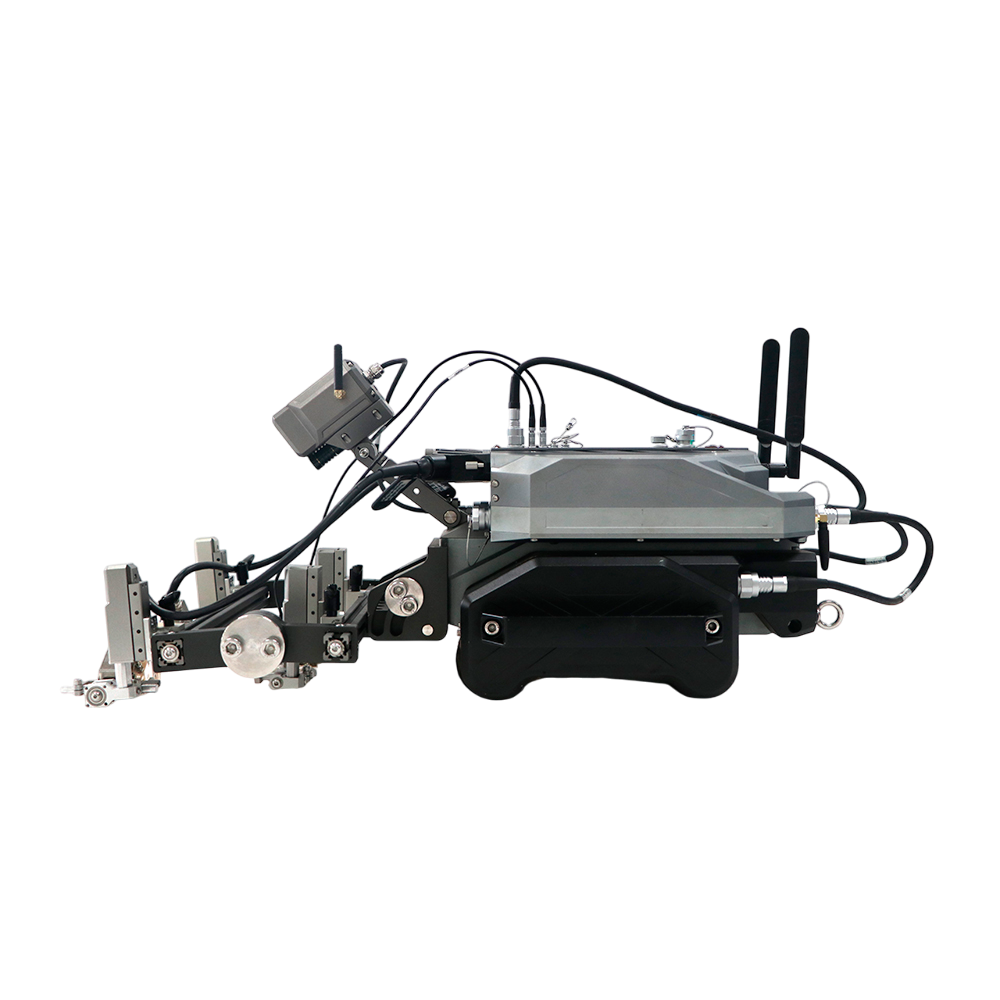

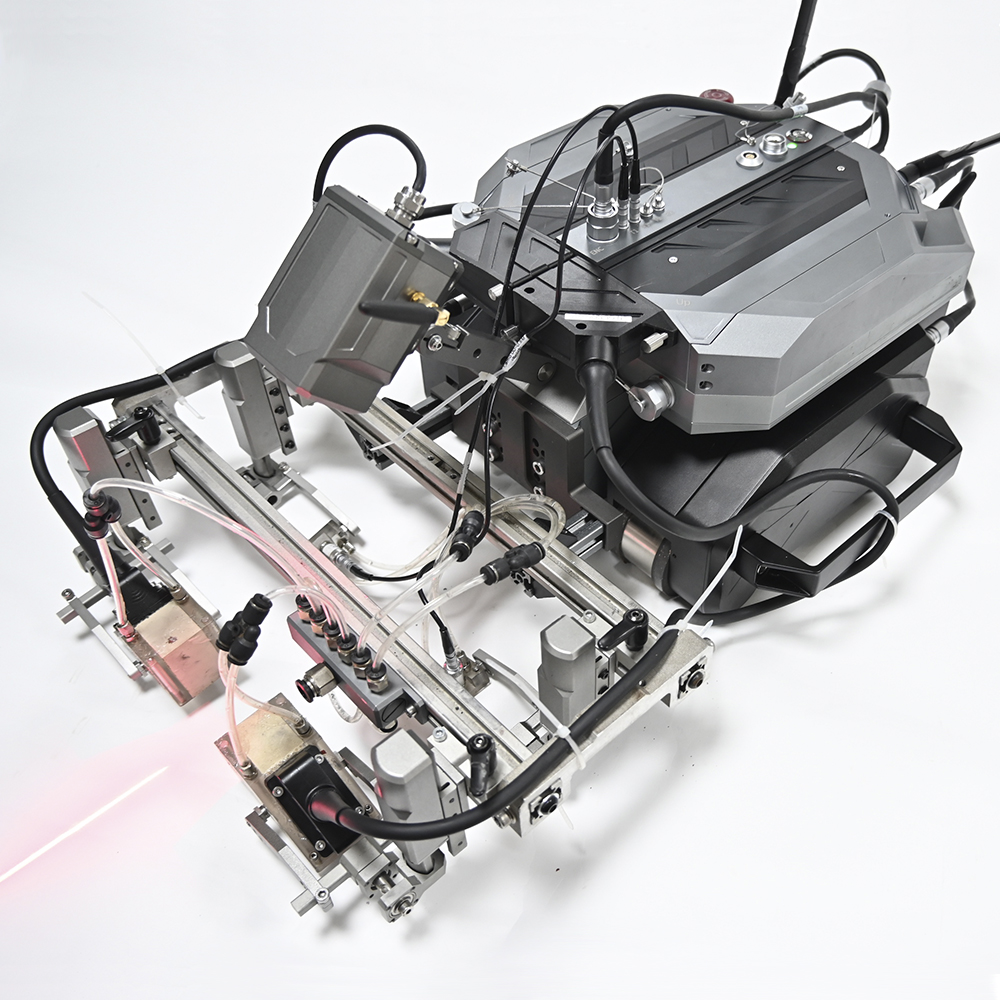

Система имеет модульную конструкцию, расширяемую с помощью моторизированного растрового кронштейна для двухосевого контроля коррозии. Рама с различными держателями позволяет использовать множество комбинаций датчиков PAUT и TOFD, а магнитные колеса ALPHA 1006 автоматически настраиваются для адаптивной подгонки к криволинейным поверхностям, что особенно удобно для сферических резервуаров и продольных сварных швов.

Особенности и преимущества

Предназначена для диагностики крупных ферромагнитных поверхностей (сосуды высокого давления, резервуары и др.).

Подходит для контроля кольцевого сварного шва диаметром более 1000 мм и продольного сварного шва длиной более 1000 мм.

Максимальная скорость сканирования составляет 4 метра в минуту.

Оснащена встроенным ультразвуковым модулем и осуществляет беспроводной сбор данных в режиме реального времени.

Обеспечивает удобство и оперативность диагностики без ограничений, связанных с проводами.

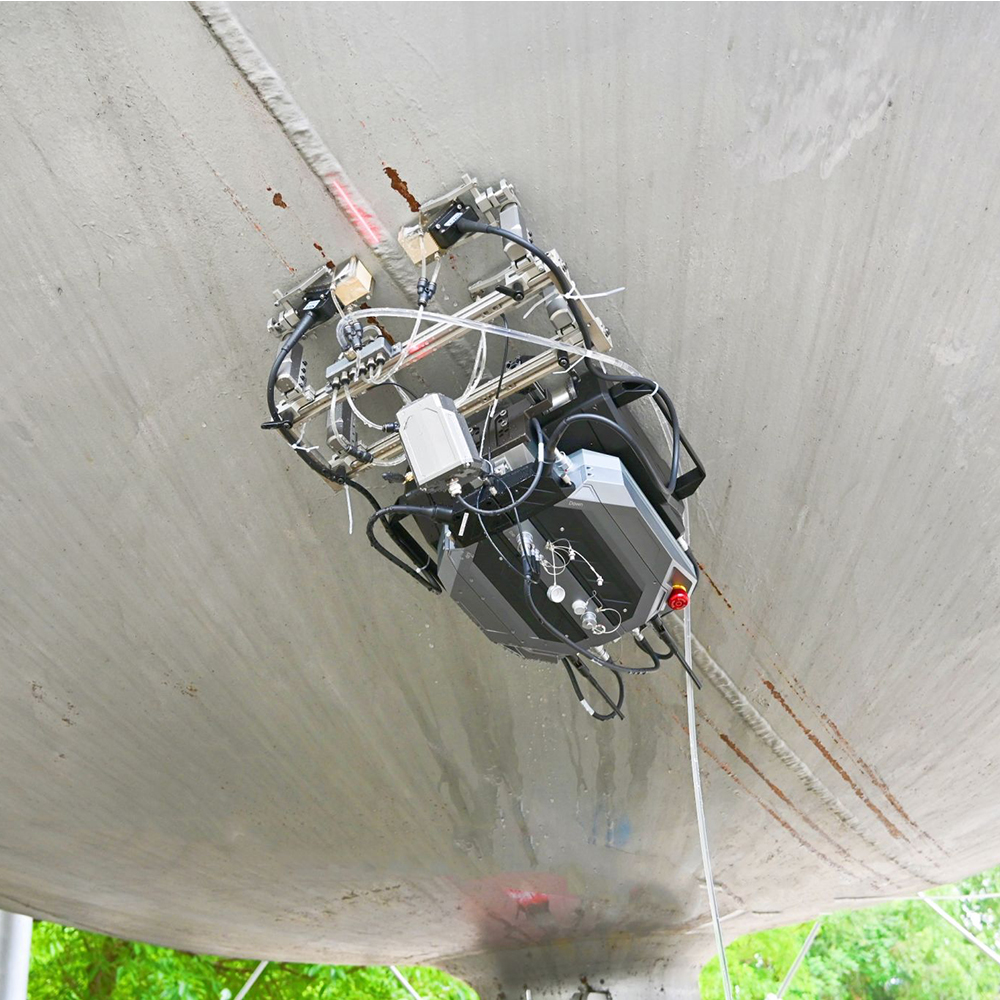

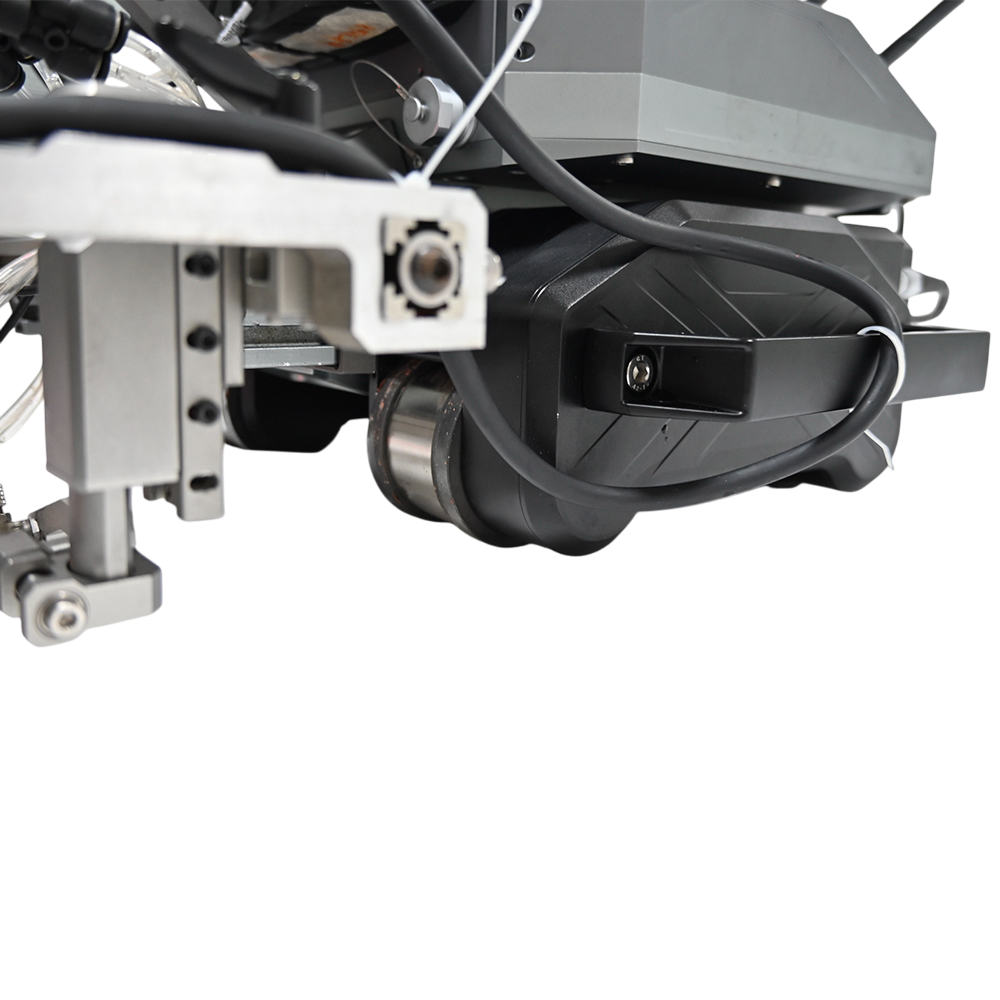

Магнитные колеса автоматически настраиваются для адаптивной подгонки к криволинейным поверхностям, что особенно удобно для сферических резервуаров и продольных сварных швов.

Расширяемая с помощью моторизованного растрового кронштейна модульная конструкция для двухосевого контроля коррозии.

Рама с различными держателями позволяет использовать множество комбинаций датчиков PAUT и TOFD.

Небольшой вес, довольно компактные размеры.

Комплектация

Стандартная комплектация:

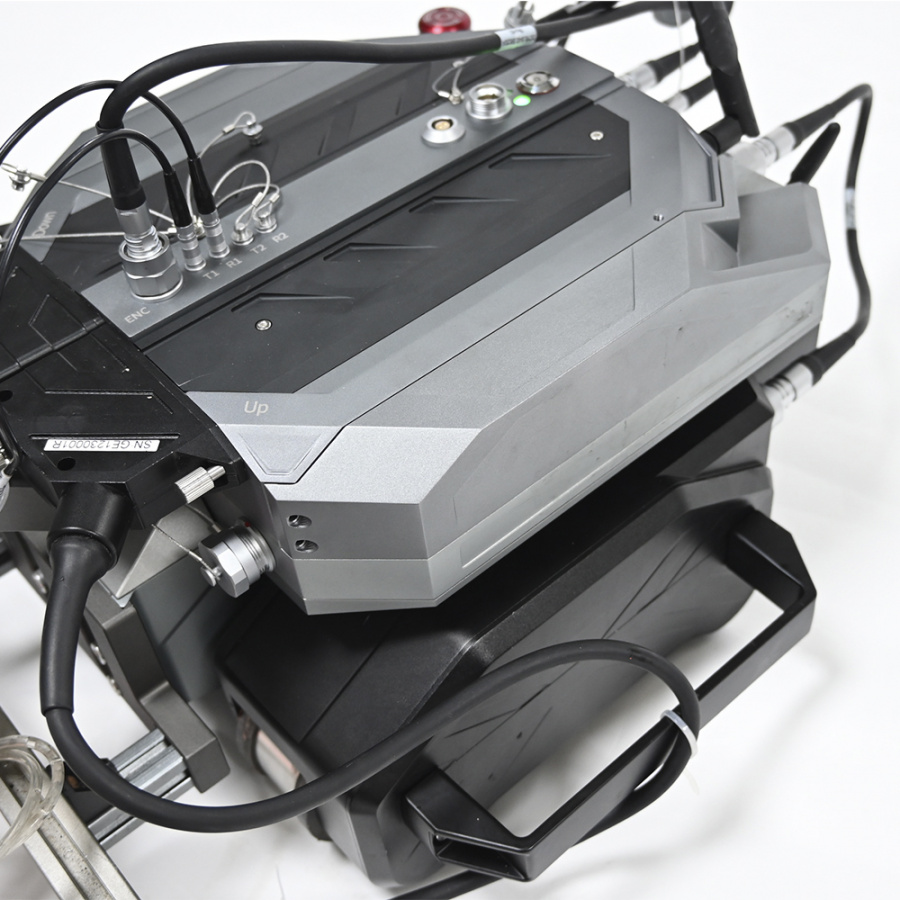

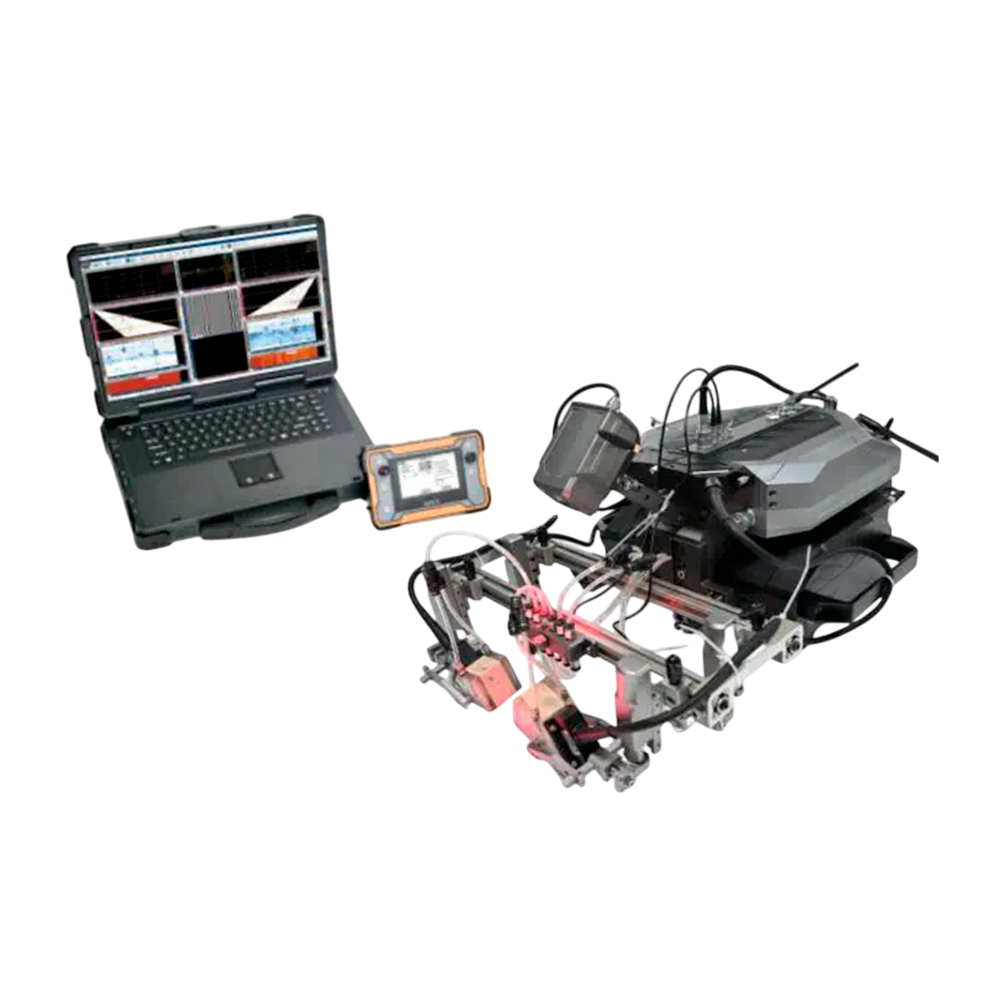

Автоматизированный модуль AUS-07 со встроенным в него ультразвуковым дефектоскопом SyncScan 2 (32:128PR PAUT+ 1 TOFD) и кареткой сканирующего устройства

Защищенный промышленный ноутбук со специальным программным обеспечением

Держатели для PA датчика

Держатели для TOFD датчика

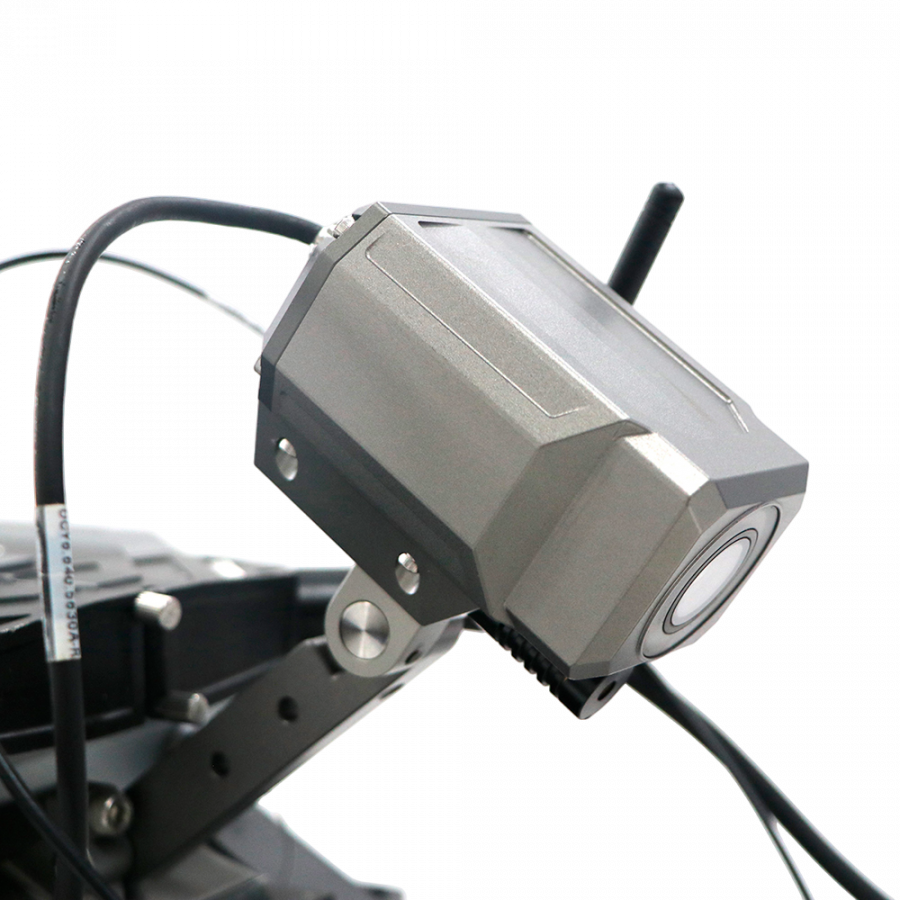

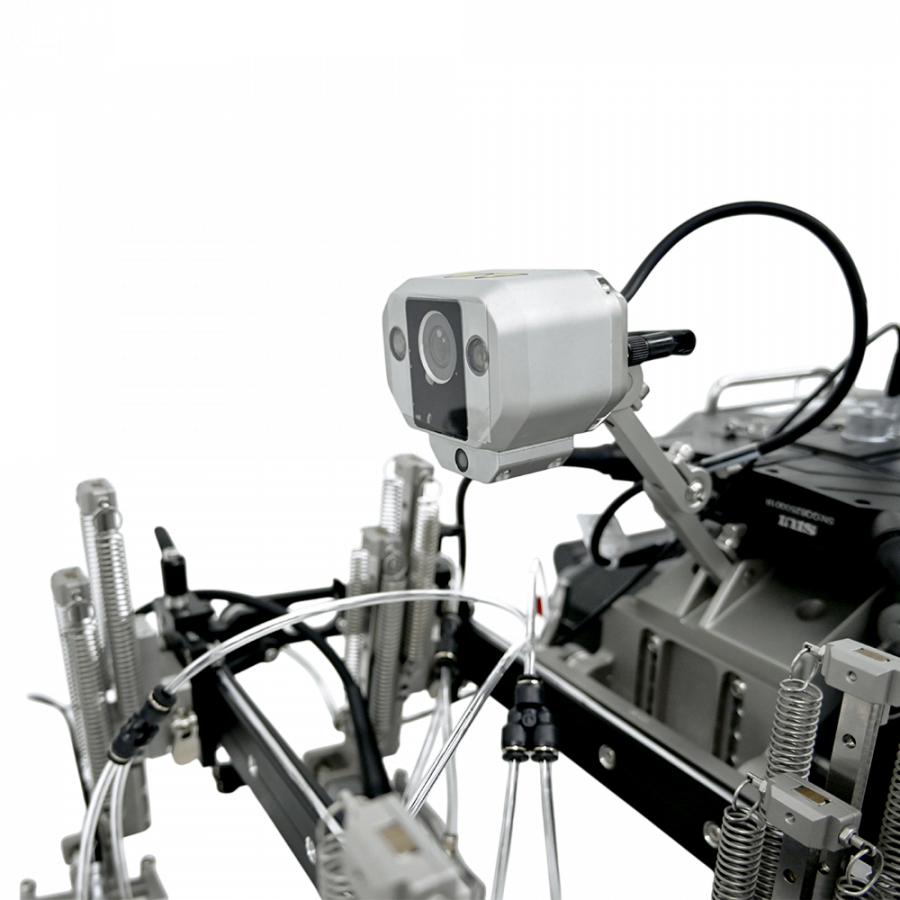

Камера с лазером

Преобразователи PA

Комплект призм PA

Преобразователи TOFD

Комплект призм TOFD

Кабеля для TOFD преобразователя

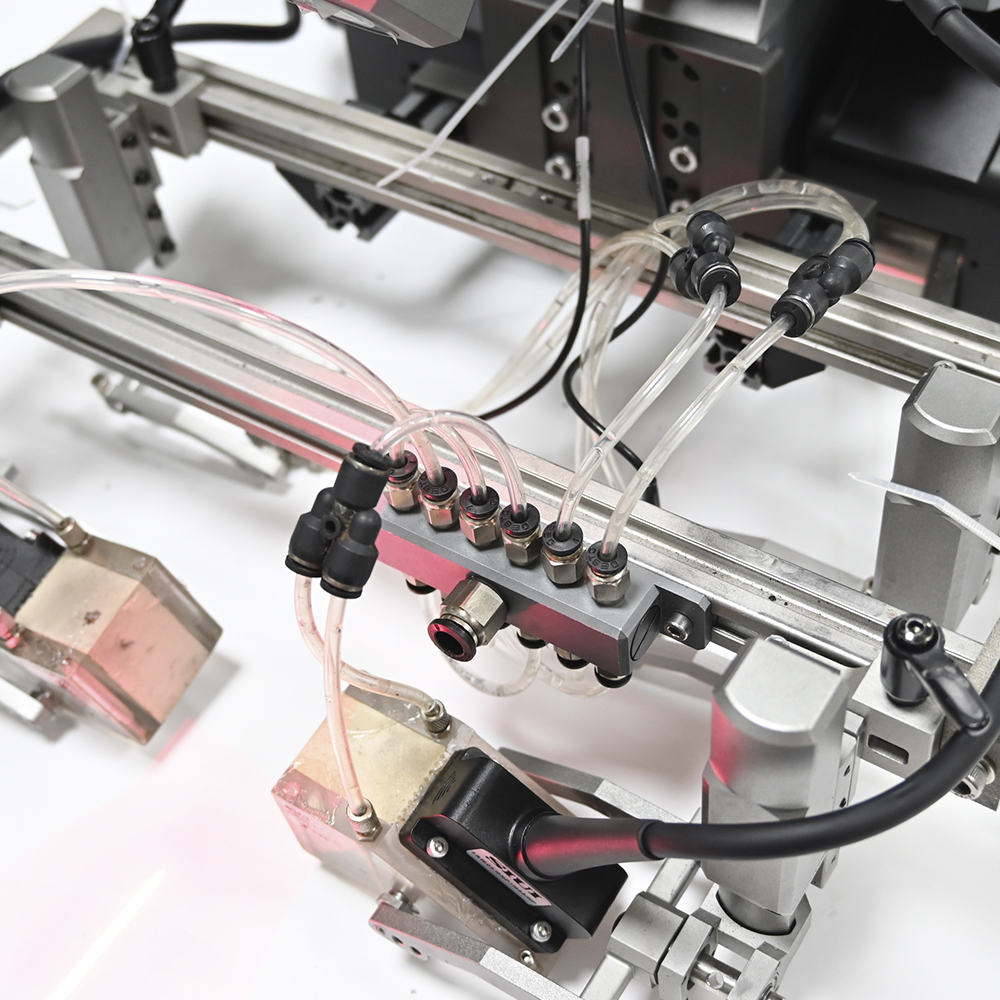

Автоматическая подача жидкости

Техническая документация (руководство по эксплуатации, паспорт и др.).

Дополнительная комплектация (по запросу)

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
