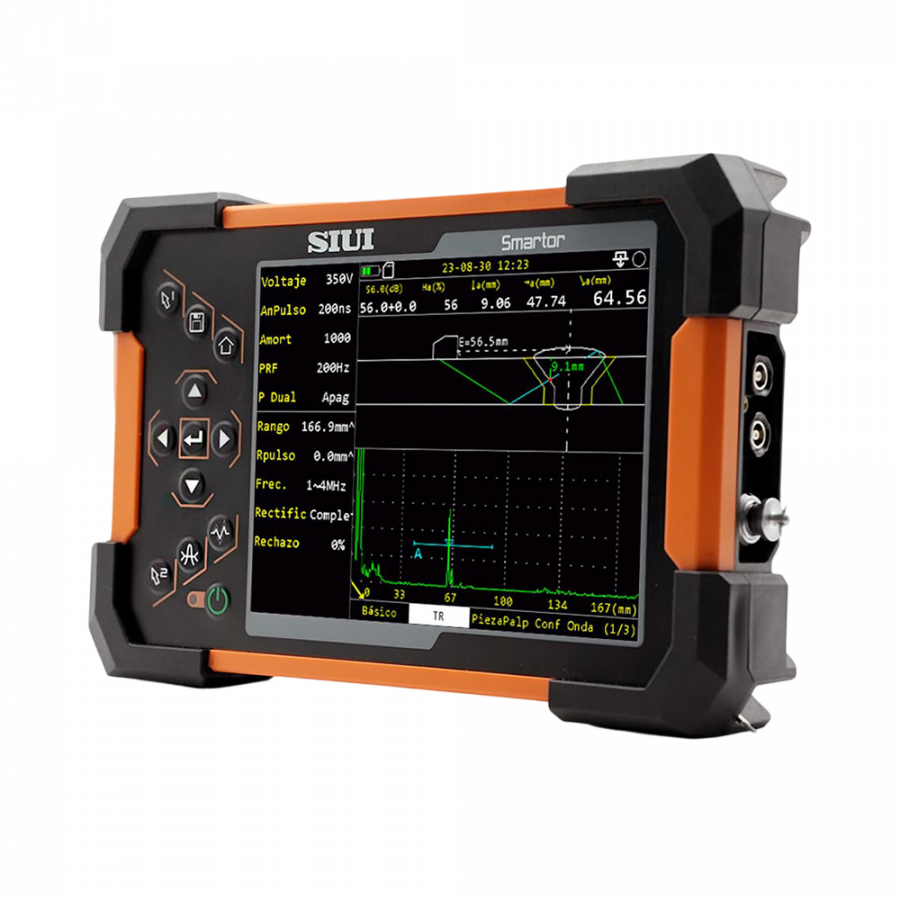

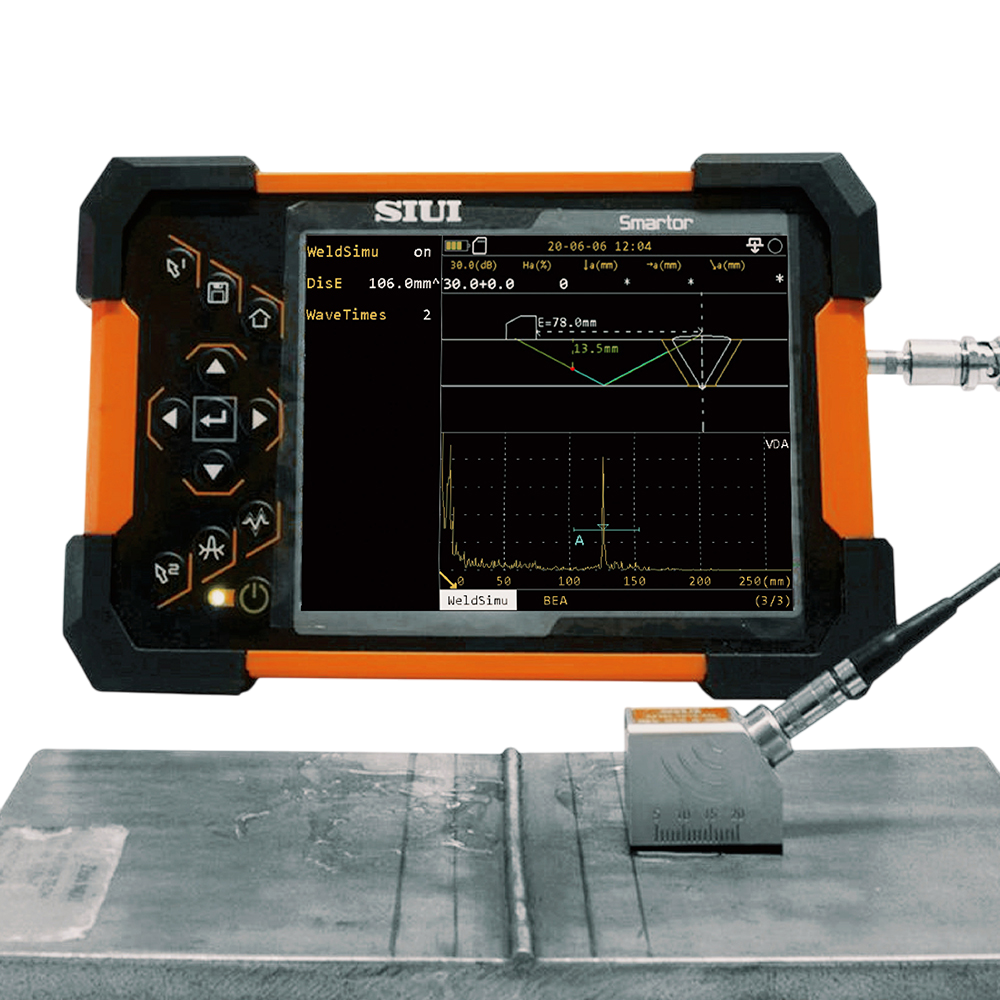

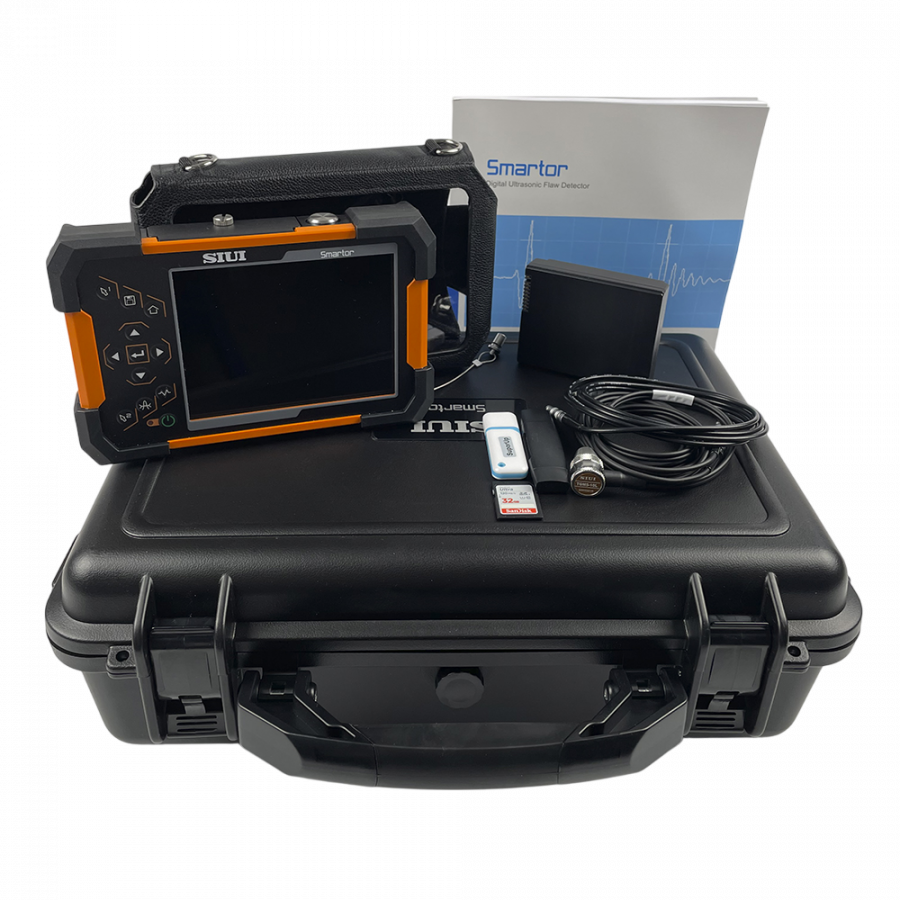

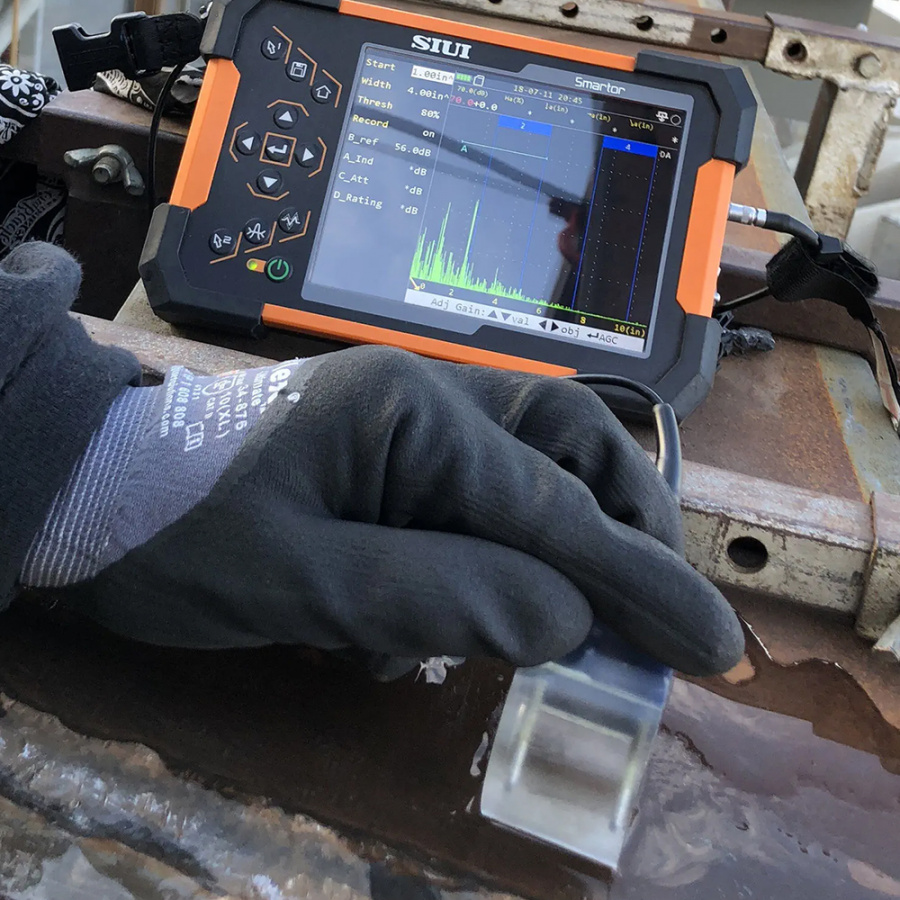

Ультразвуковой толщиномер Smartor (TG)

Ультразвуковой толщиномер Smartor (TG) представляет собой интегрированное устройство, предназначенное для измерений толщины изделий из конструкционных материалов и сплавов при одностороннем доступе к ним. Принцип действия прибора основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля, в котором используются свойства ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями. Импульс ультразвуковых колебаний, излученный передающим элементом пьезоэлектрического преобразователя через линию задержки, распространяется до внутренней поверхности изделия, толщину которого необходимо измерить. Достигнув внутренней поверхности, импульс ультразвуковых колебаний отражается от неё в направлении наружной поверхности и принимается приёмным пьезоэлементом преобразователя. Измеряемая величина (толщина изделия) определяется скоростью распространения ультразвуковых колебаний в контролируемом объекте и временем от начала момента генерации зондирующего импульса пьезоэлектрическим преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.

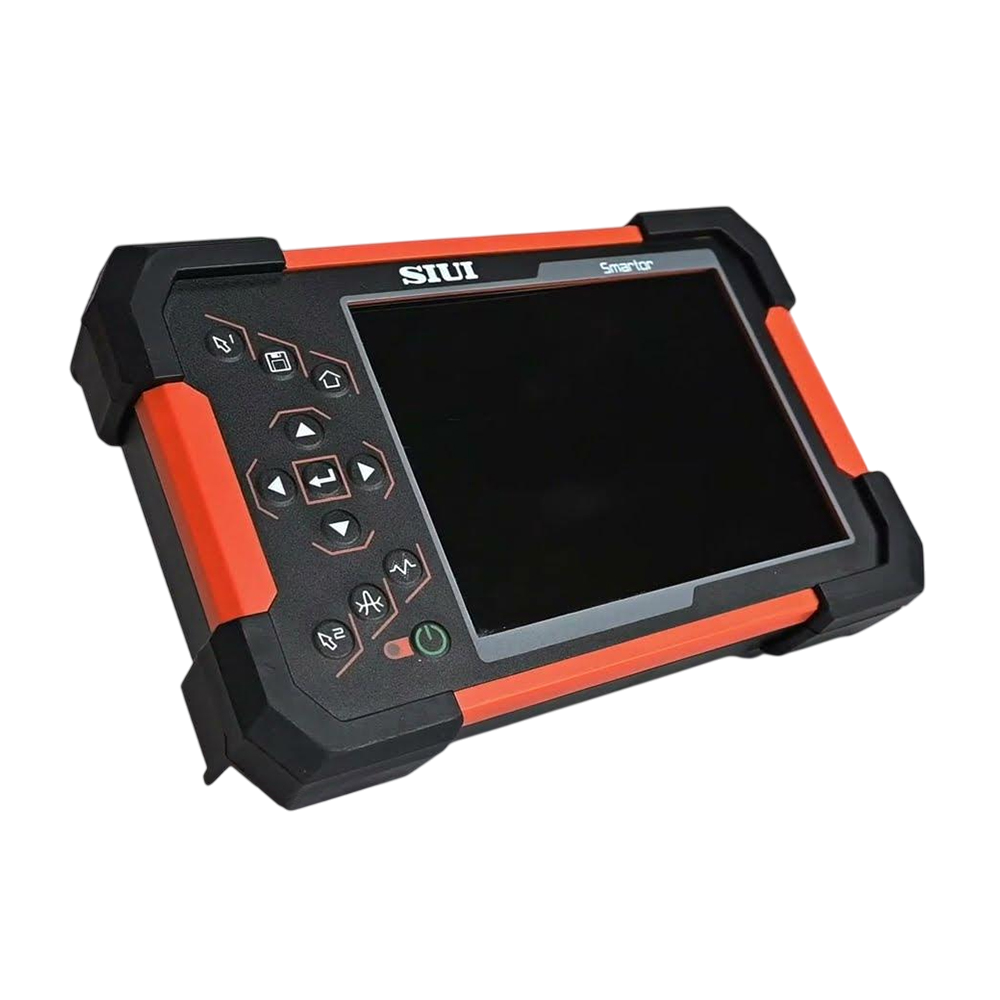

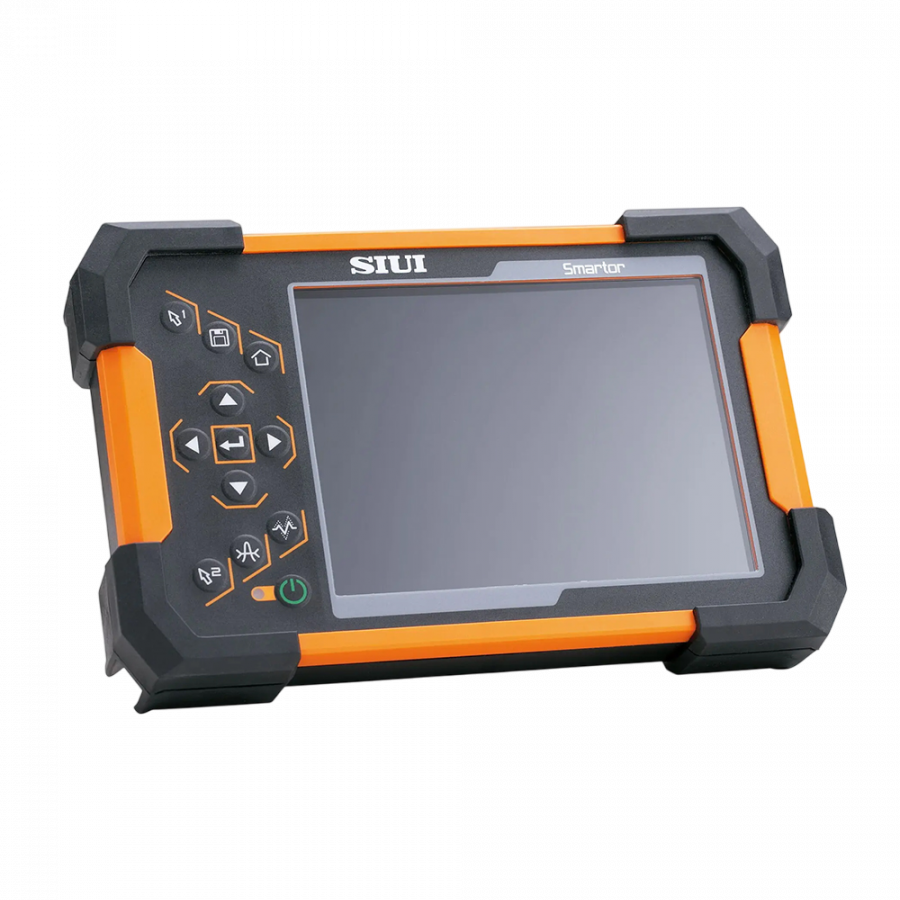

Конструктивно толщиномер Smartor (TG) состоит из электронного блока и преобразователя. Корпус электронного блока изготовлен из ударопрочного пластика. Для отображения информации используются жидкокристаллический дисплей или переносной персональный компьютер. Электронный блок включает в себя функциональные клавиши, разъём подключения кабеля преобразователя, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация.

Ультразвуковой толщиномер Smartor (TG) путём активации лицензии может быть обновлён до ультразвукового дефектоскопа и толщиномера Smartor (UT+TG).

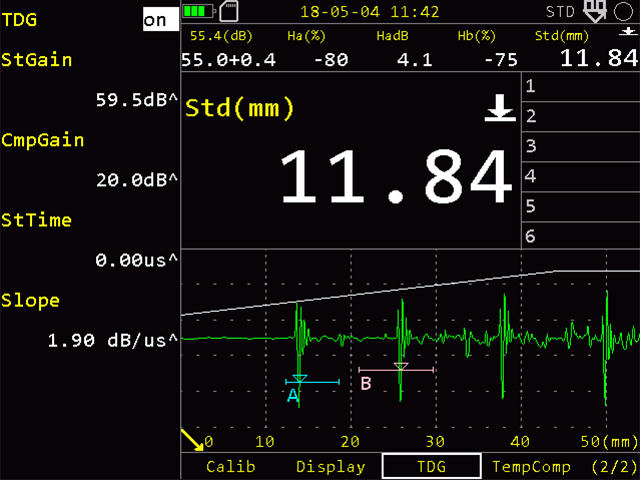

Стандартные функции ультразвукового толщиномера позволяют измерить толщину с А-сканом (эхо-эхо метод), имеет функцию автопоиска сигнала с регулировкой диапазона отображения, измерение скорости ультразвука в исследуемом материале, создание схемы контроля в виде таблицы и прочее. Дополнительные функции ультразвуковой толщинометрии прибора позволяют построить кривую «время-расстояние-усиление», преобразовать А-скан в В-скан при сканировании по времени или с энкодером, измерять через перекрытие с толщиной самого покрытия, многослойные измерения, температурная компенсация, создание кривых для конкретного ПЭП (V-путь).



Ультразвуковые толщиномеры Smartor (TG) используются для измерений толщины изделий (без покрытия или через покрытие) из металлических и неметаллических материалов, изделий с высоким коэффициентом затухания ультразвука (резина, стекловолокно, композитные материалы, литые металлы), изделий из металлических материалов при наличии коррозии. Область применения: топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.

Ультразвуковые толщиномеры Smartor внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 73442-18.

Особенности и преимущества

Путём активации лицензии может быть обновлён до ультразвукового дефектоскопа и толщиномера Smartor (UT+TG).

Широкий функционал при использовании прибора как ультразвукового толщиномера.

Стандартные функции: измерение толщины с А-сканом, функция автопоиска, измерение скорости, схема контроля в виде таблицы и др.

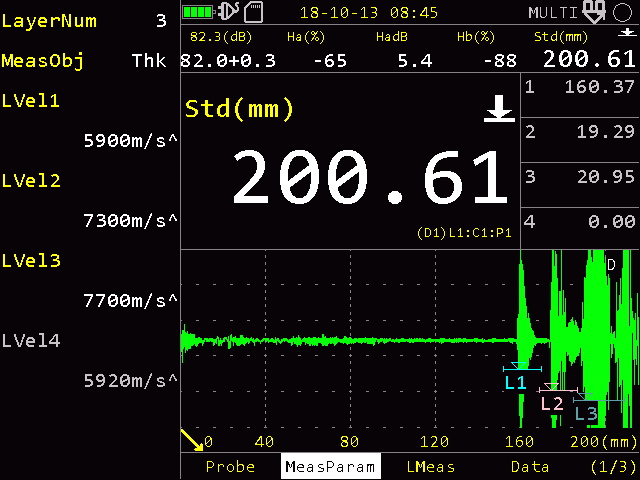

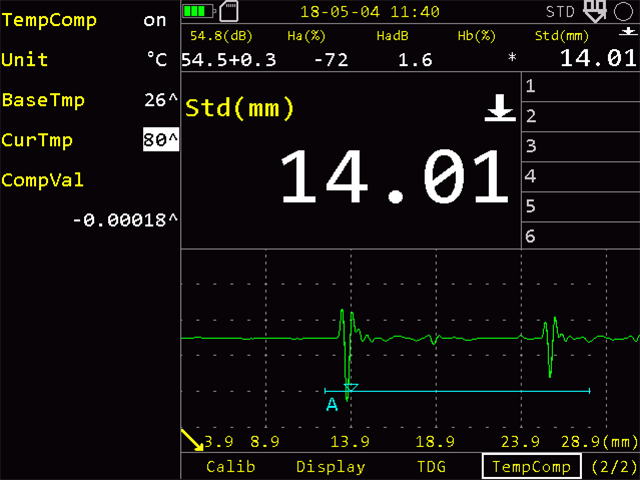

Дополнительные функции: построение кривой «время-расстояние-усиление», преобразование А-скан в В-скан, измерение через перекрытие, многослойные измерения, температурная компенсация, создание кривых для конкретного ПЭП (V-путь).

Пошаговый мастер настроек: упрощает процесс настройки для опытных и начинающих пользователей.

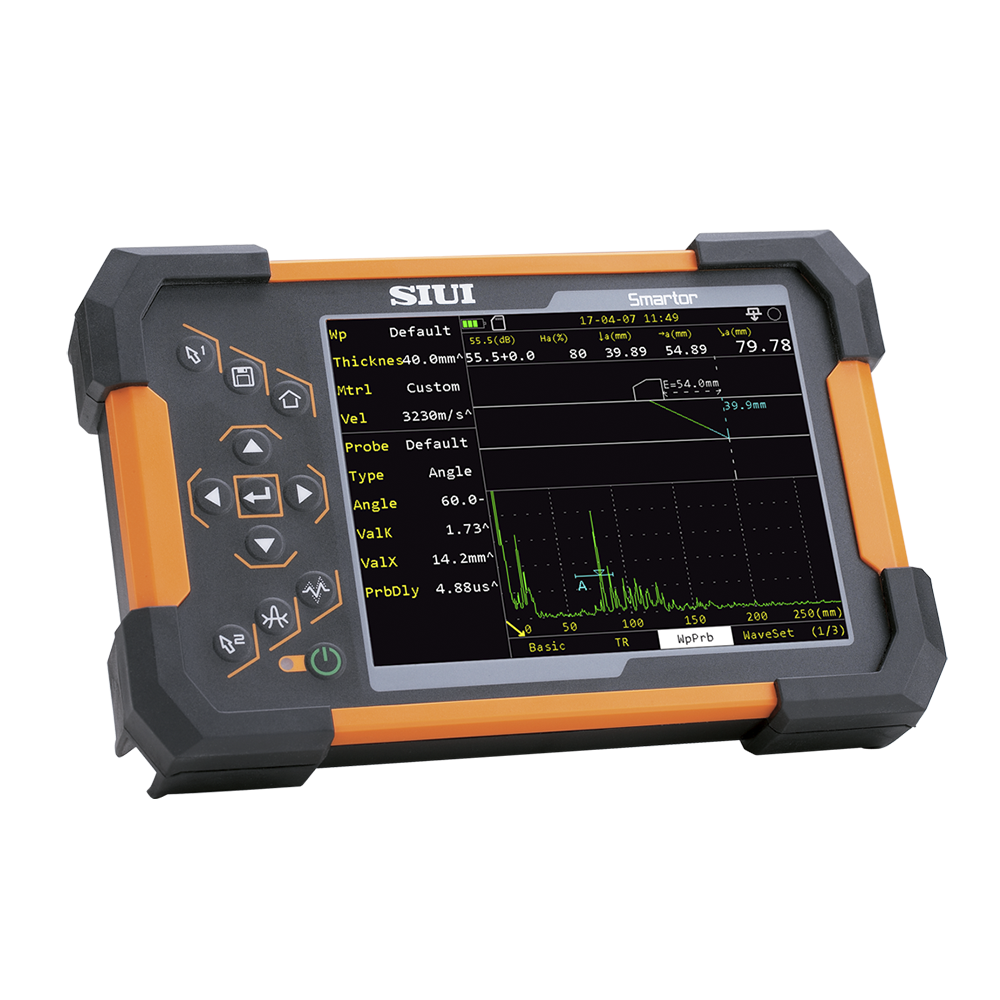

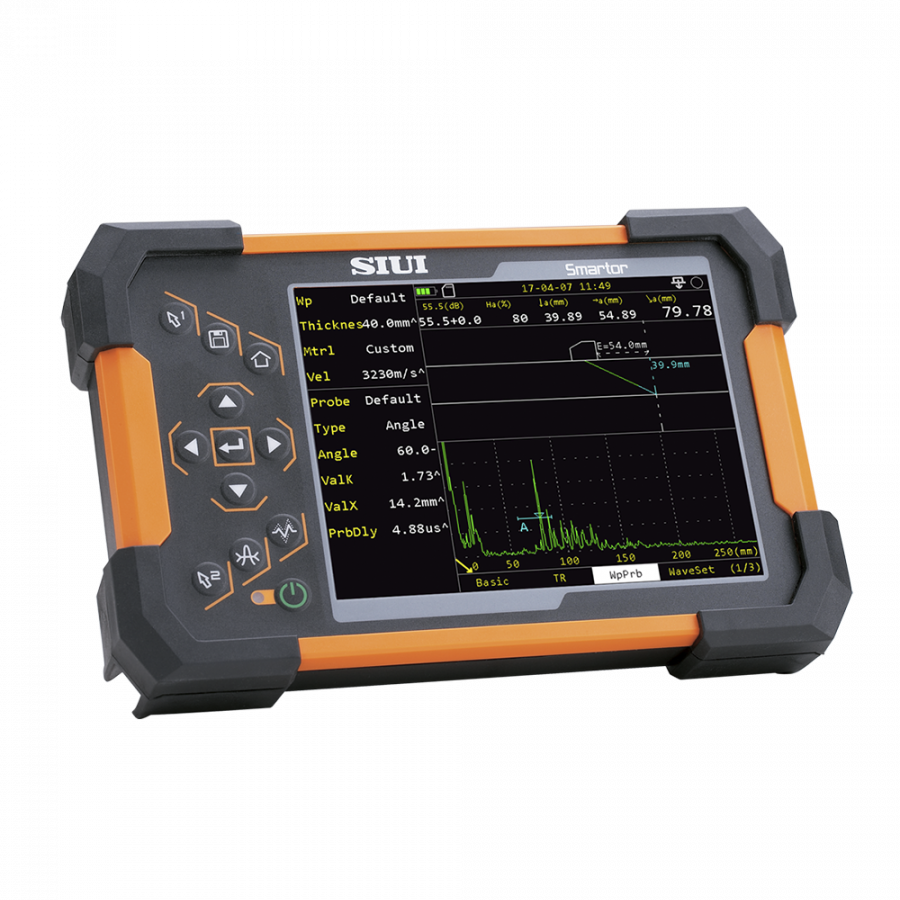

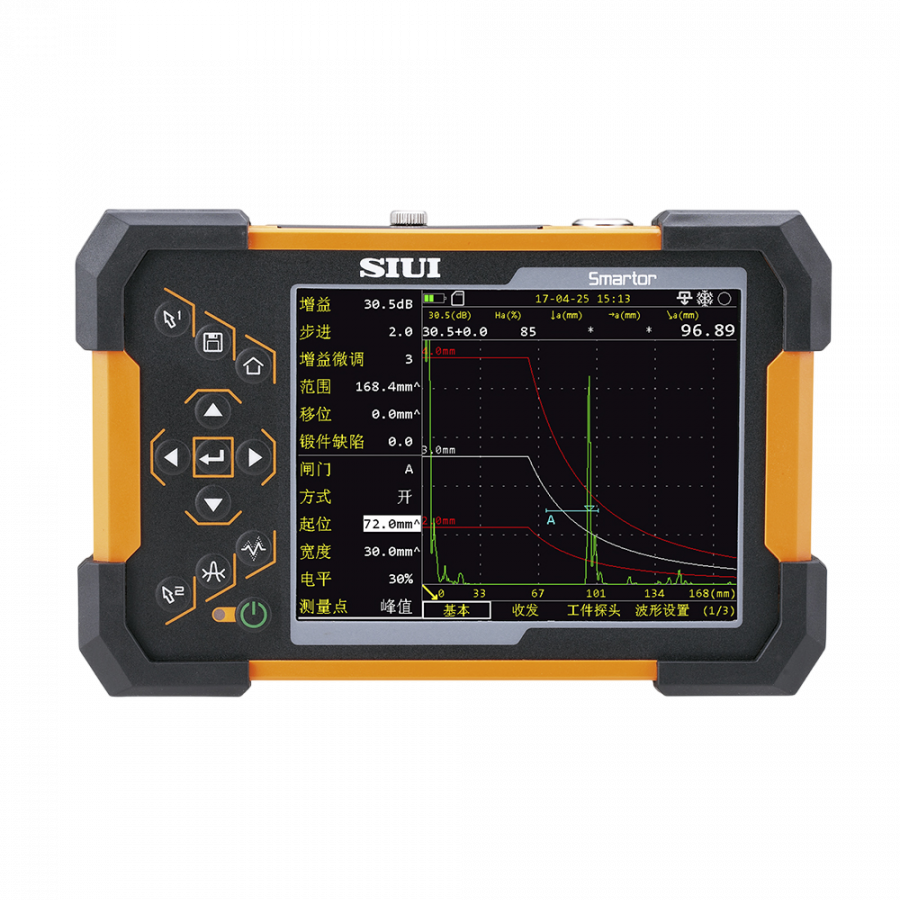

LCD-экран с диагональю 5,7 дюйма и высоким разрешением 640×480 пикселей.

Регулируемая ширина импульса, отрицательный прямоугольный импульс с напряжением до 350 В.

Диапазон рабочих частот от 0,5 до 20 МГц, множество широкополосных и узкополосных фильтров.

Диапазон обнаружения составляет от 0,5 до 600 мм в зависимости от датчика, материала, температуры и выбранной конфигурации.

6 Гб встроенной памяти.

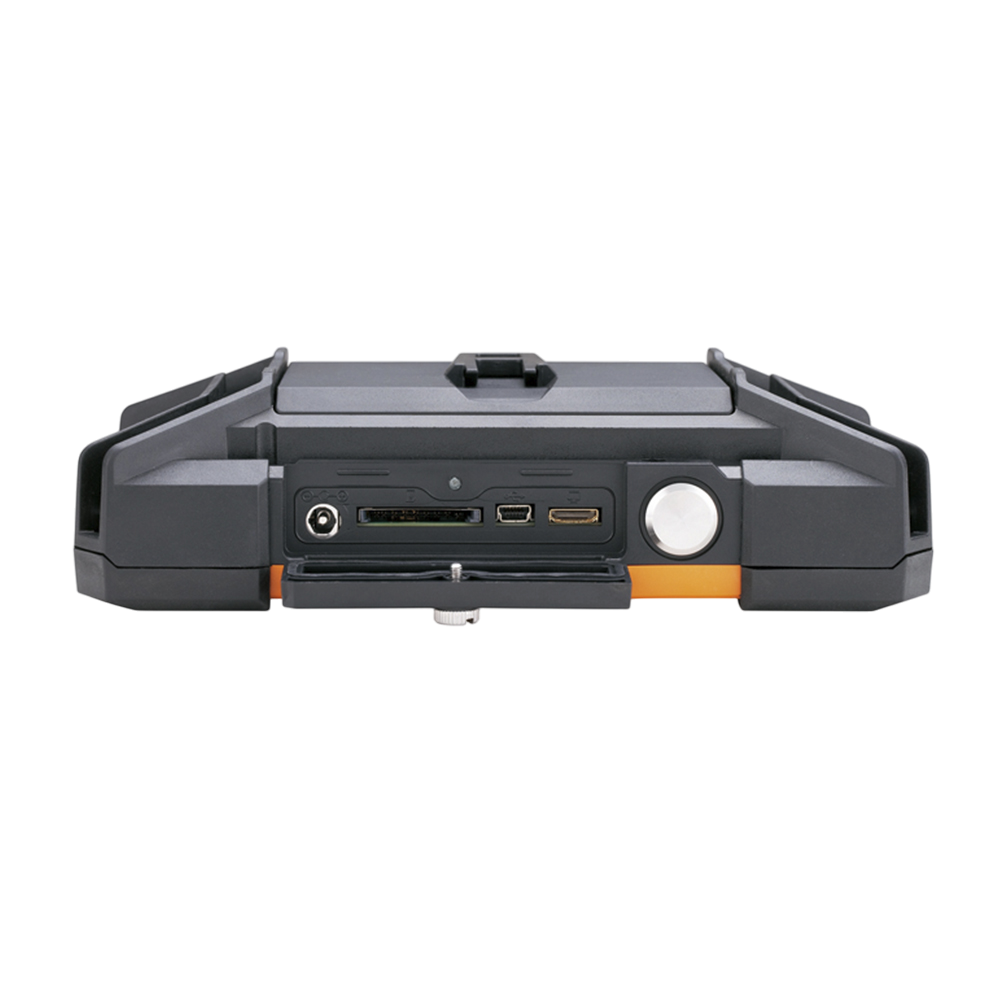

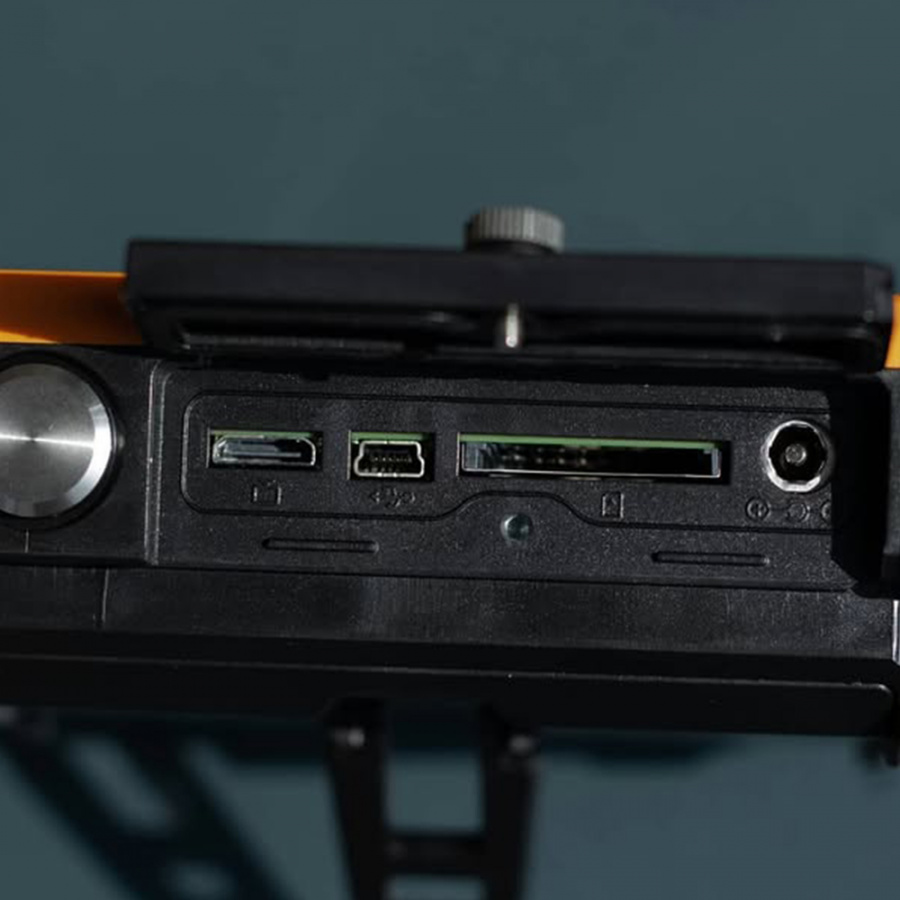

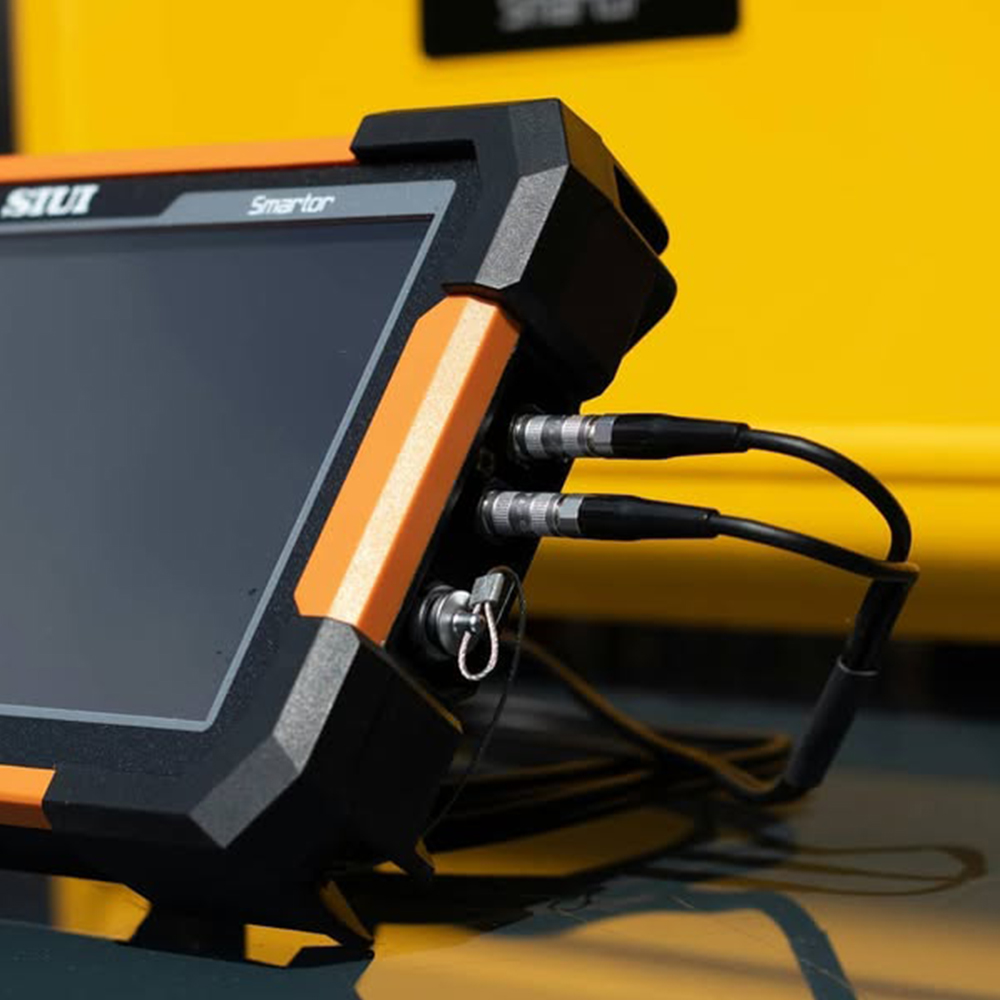

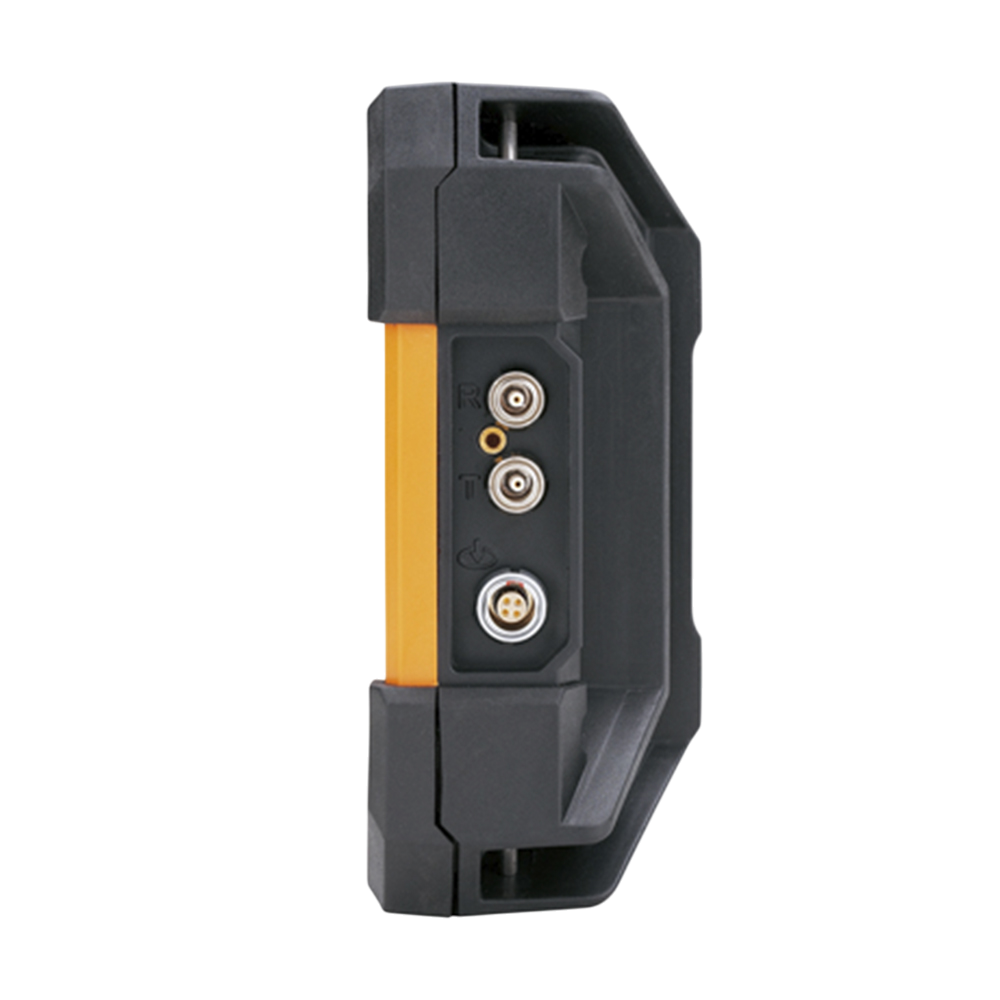

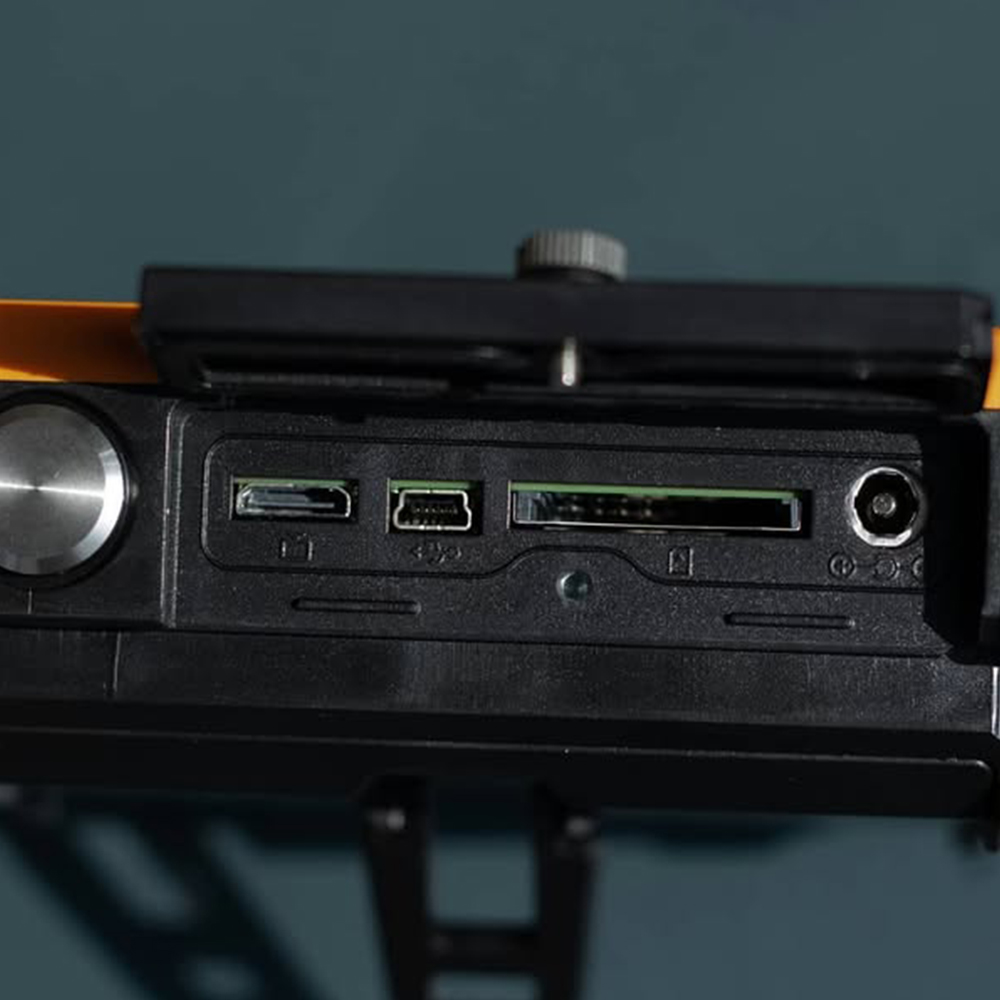

Системные порты: энкодер, VGA, SD-слот, USB.

Простота в эксплуатации: интуитивно понятный интерфейс и русскоязычное меню, управление правой или левой рукой.

Возможность работы с преобразователями других производителей.

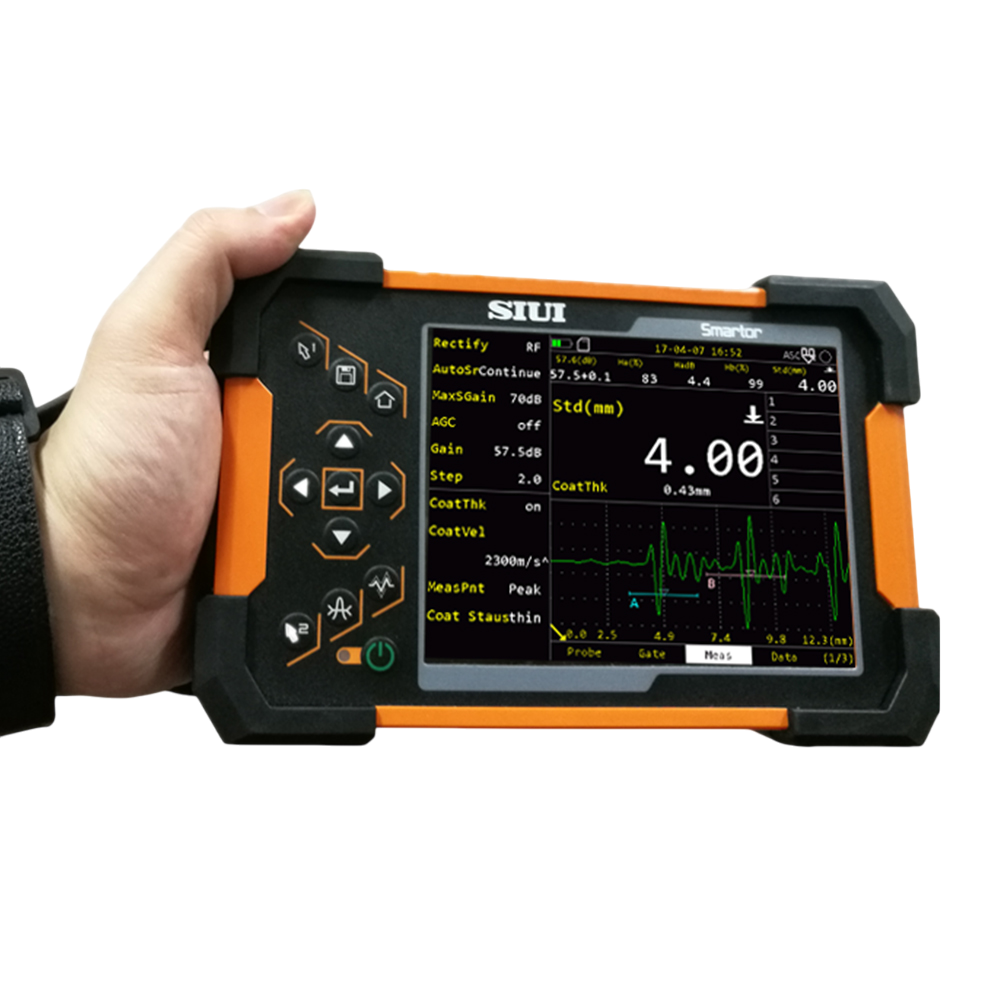

Компактные размеры, лёгкий вес и класс защиты IP66 позволяют применять прибор в полевых условиях и делают его идеальным для выполнения работ на высоте.

Не боится тяжёлых условий эксплуатации: пыль, влага и изменения температуры не влияют на производительность и точность прибора.

Совместим с программным обеспечением SuporUp для персонального компьютера, которое позволяет проверять файлы данных, захватывать экран, анализировать данные, воспроизводить данные, создавать отчёты в форматах word и excel.

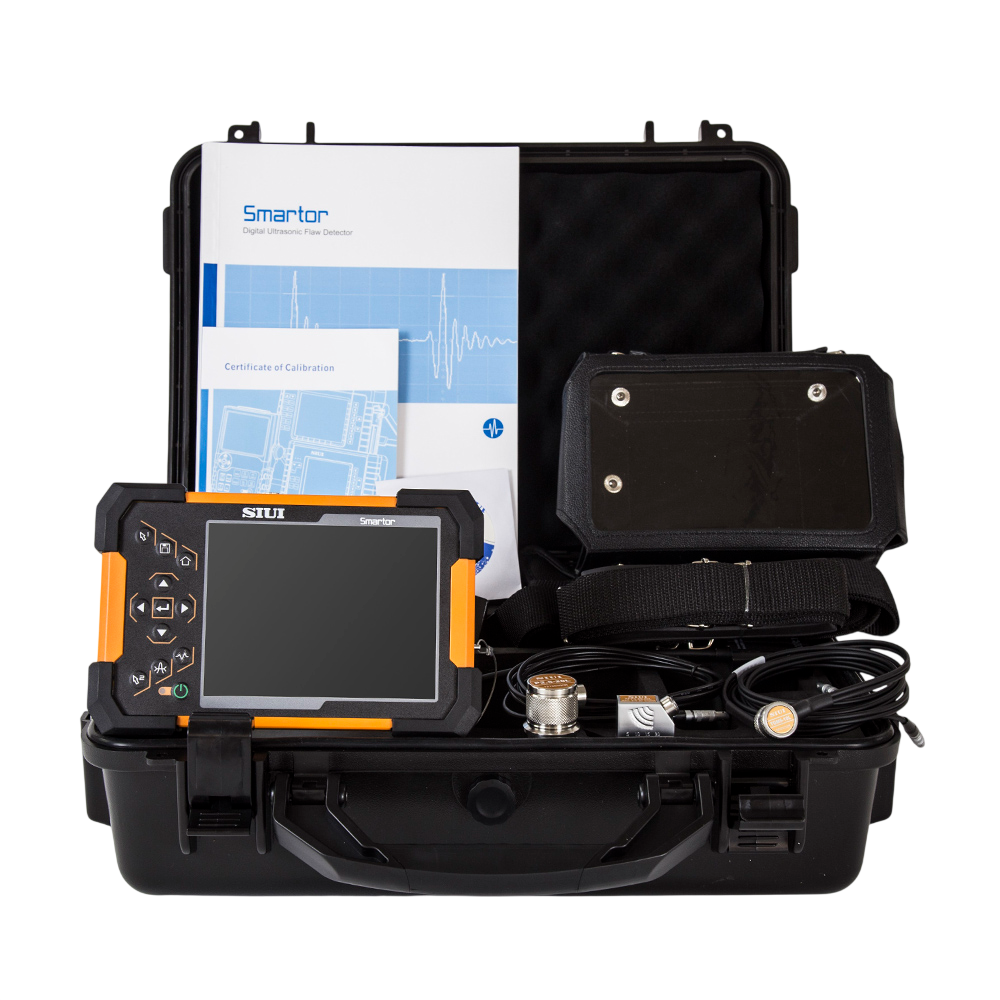

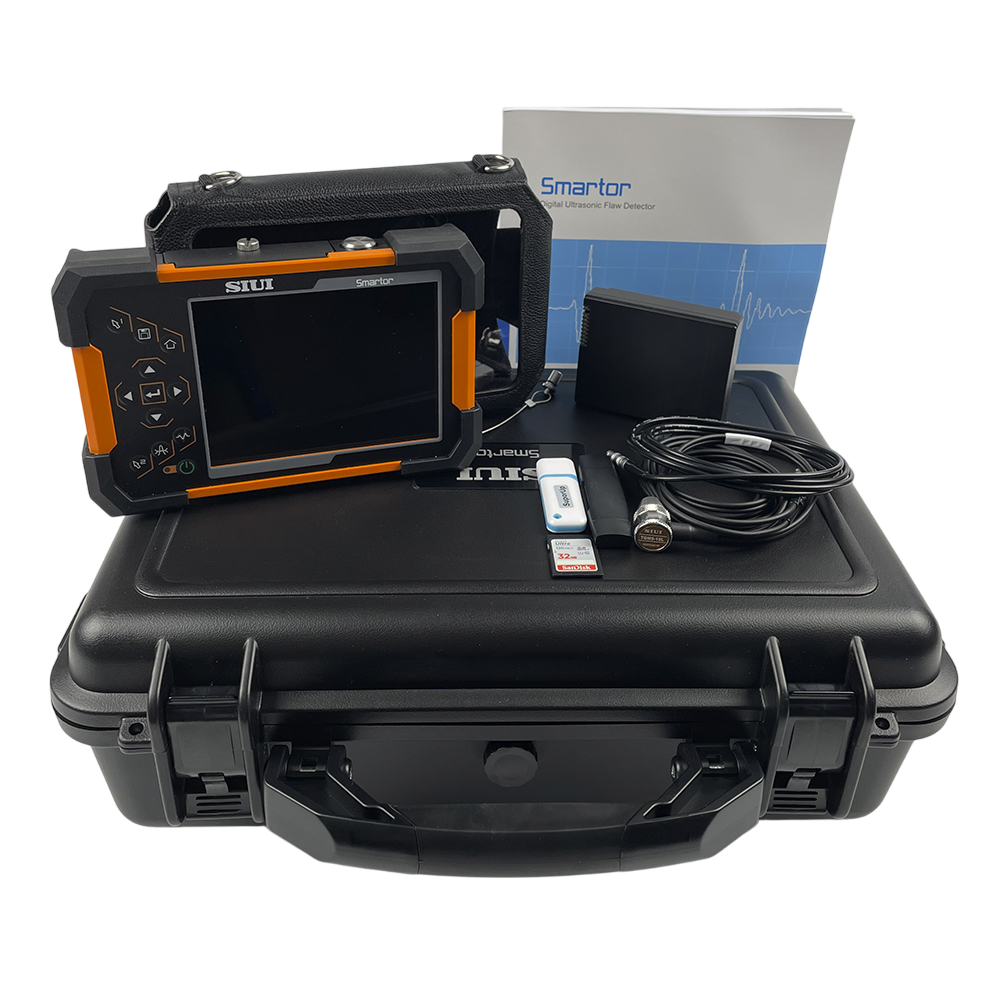

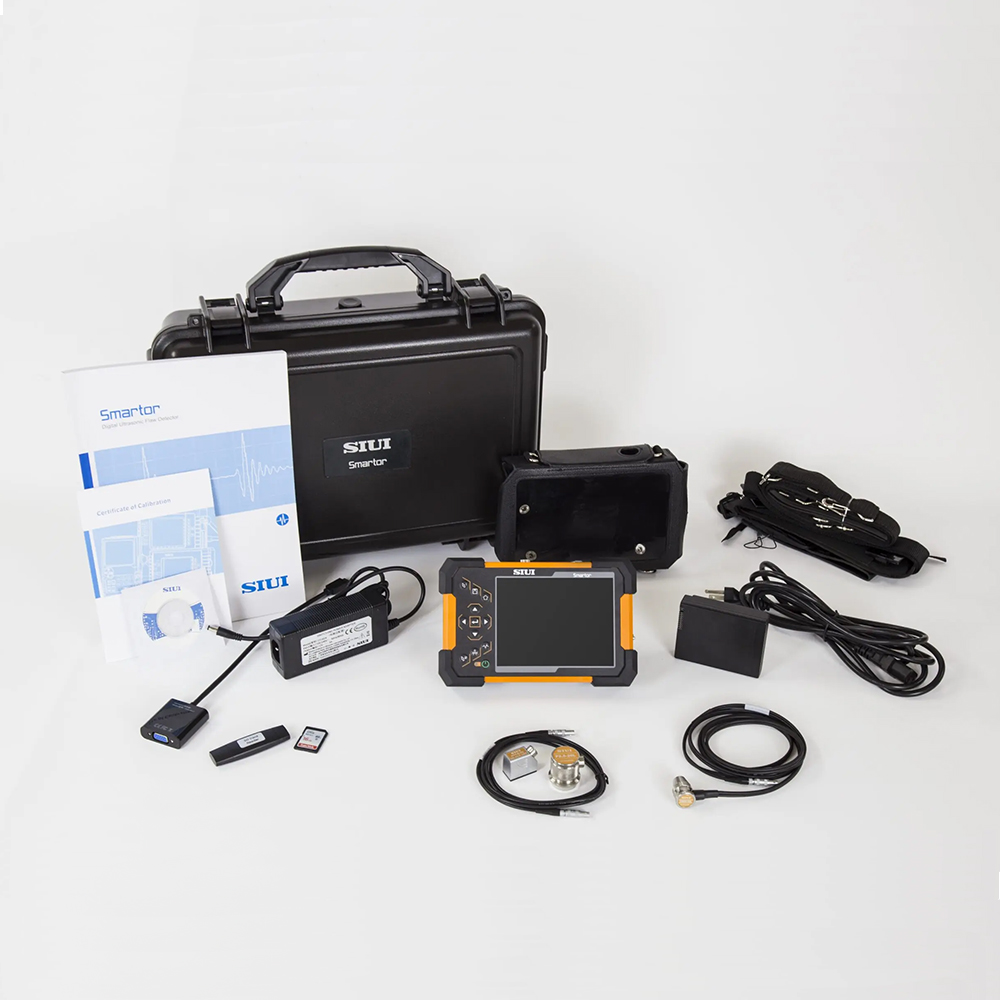

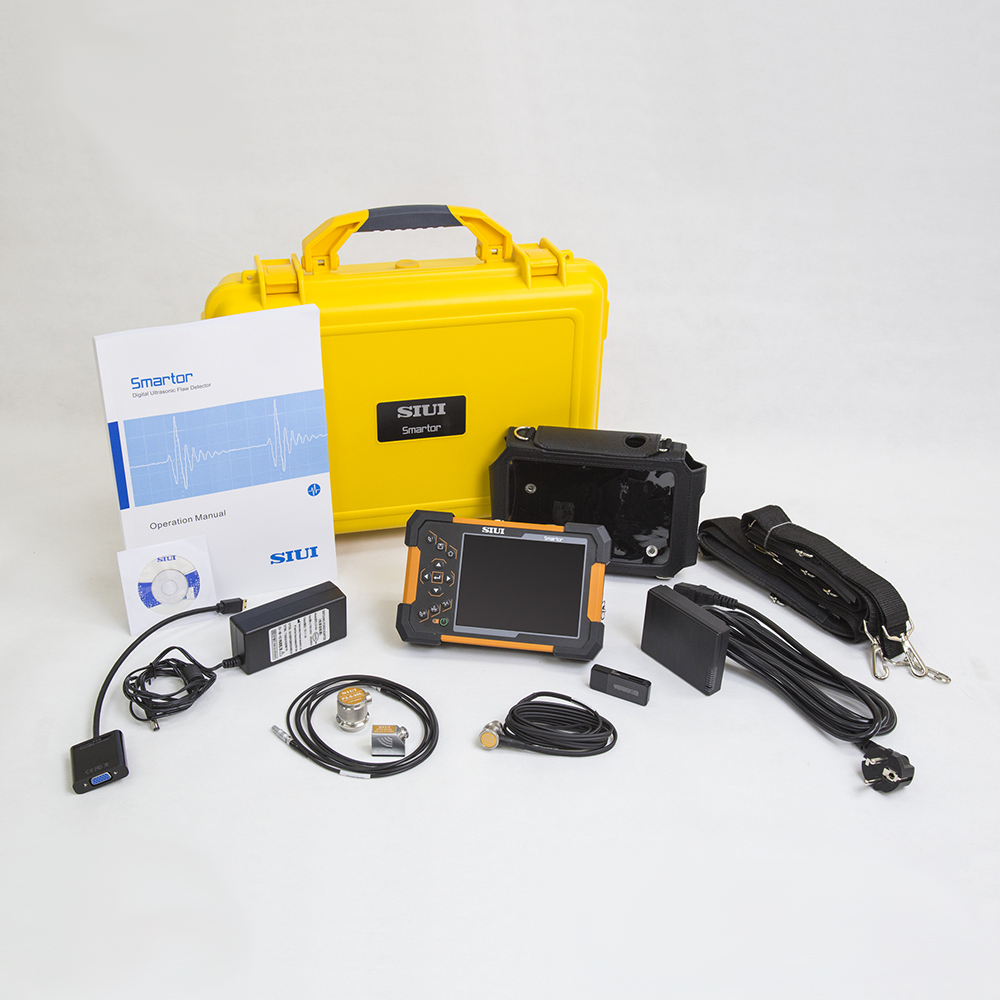

Комплектация

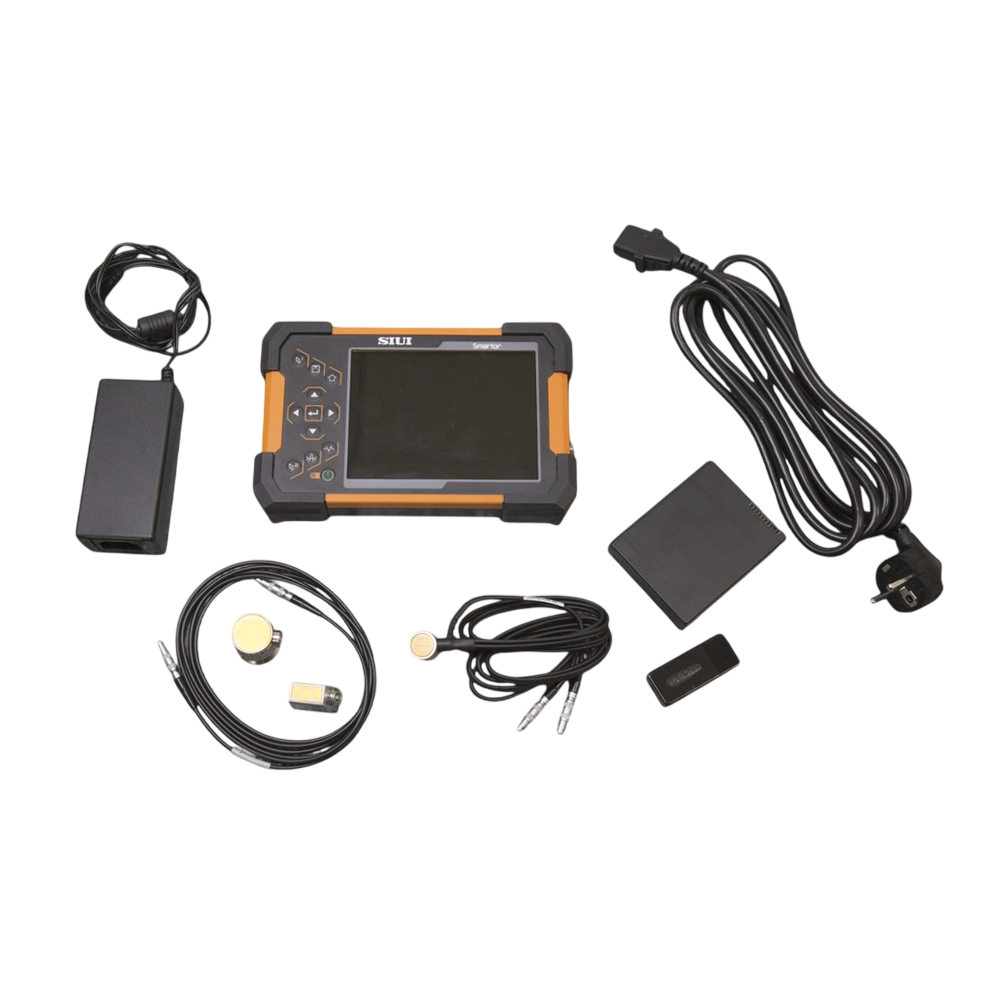

Стандартная комплектация:

Ультразвуковой толщиномер Smartor (TG)

Электронный блок

Защитный чехол

Плечевой ремень

Кистевой ремень

Аккумуляторная батарея

Сетевой адаптер с кабелем 220 В

Транспортировочный кейс

Техническая документация (руководство по эксплуатации, паспорт)

Кабель Lemo 00

Адаптер mini HDMI - VGA

Карта SDHC 16 Гб

Картридер

Преобразователь для толщинометрии.

Дополнительная комплектация (по запросу):

Программное обеспечение для дополнительного функционала

Ультразвуковые преобразователи

Калибровочные образцы

Соединительные кабеля

Аккумуляторная батарея

Внешнее зарядное устройство

Ступенька.

Дополнительная информация

Компания ООО «Новотекс Системс» является официальным представителем Shantou Institute of Ultrasonic Instruments Co., Ltd. (SIUI) на территории Российской Федерации и стран СНГ.

Оборудование внесено в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
