Ультразвуковой дефектоскоп и толщиномер Smartor (UT+TG)

Ультразвуковой дефектоскоп и толщиномер Smartor (UT+TG) представляет собой интегрированное устройство, объединяющее функциональность ультразвукового дефектоскопа (UT) и толщиномера (TG). Принцип работы дефектоскопа (UT) основан на методе акустического контроля, в основе которого лежит способность ультразвуковых колебаний, генерируемых с помощью электронного блока и ультразвукового преобразователя, распространяться в материале контролируемого объекта и отражаться от границ дефектов или донной поверхности. Отраженный ультразвуковой сигнал преобразовывается преобразователем ультразвуковым в электрический сигнал, который обрабатывается электронным блоком приёмника. По времени распространения ультразвукового импульса в изделии от поверхности ввода до границы дефекта и обратно, измеряется глубина залегания или координаты дефекта в контролируемом объекте.

Принцип действия толщиномера (TG) основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля, в котором используются свойства ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями. Импульс ультразвуковых колебаний, излученный передающим элементом пьезоэлектрического преобразователя через линию задержки, распространяется до внутренней поверхности изделия, толщину которого необходимо измерить. Достигнув внутренней поверхности, импульс ультразвуковых колебаний отражается от неё в направлении наружной поверхности и принимается приёмным пьезоэлементом преобразователя. Измеряемая величина (толщина изделия) определяется скоростью распространения ультразвуковых колебаний в контролируемом объекте и временем от начала момента генерации зондирующего импульса пьезоэлектрическим преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.

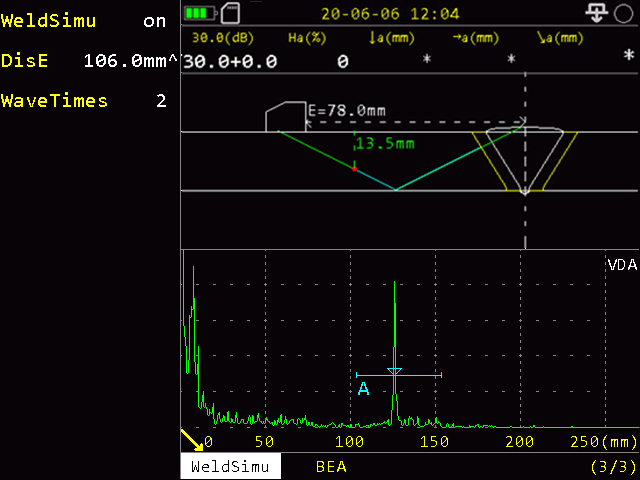

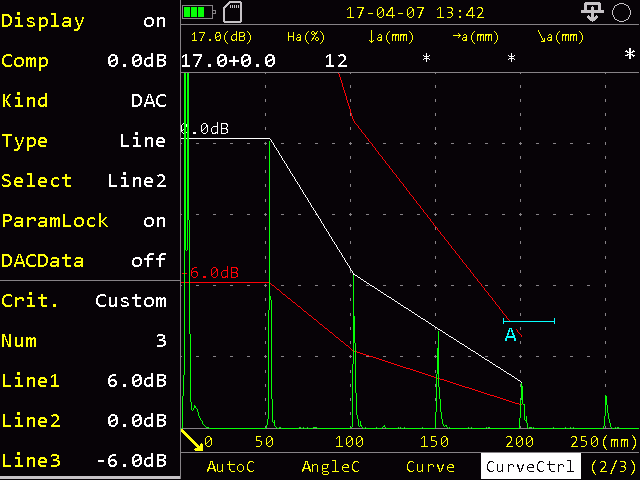

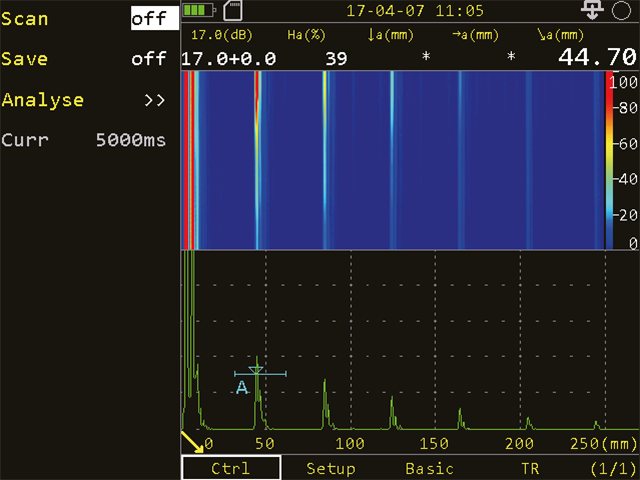

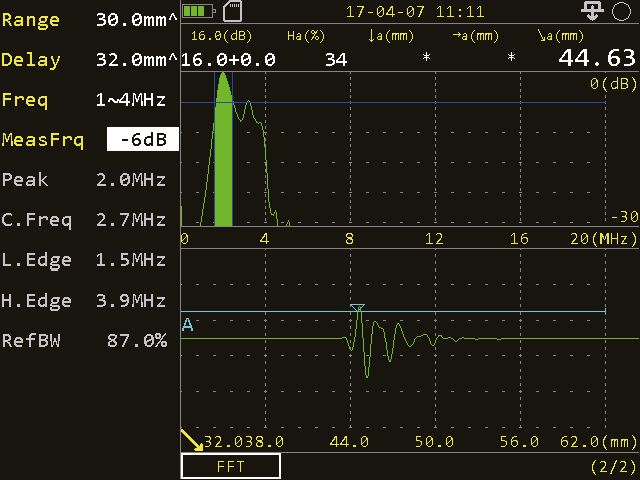

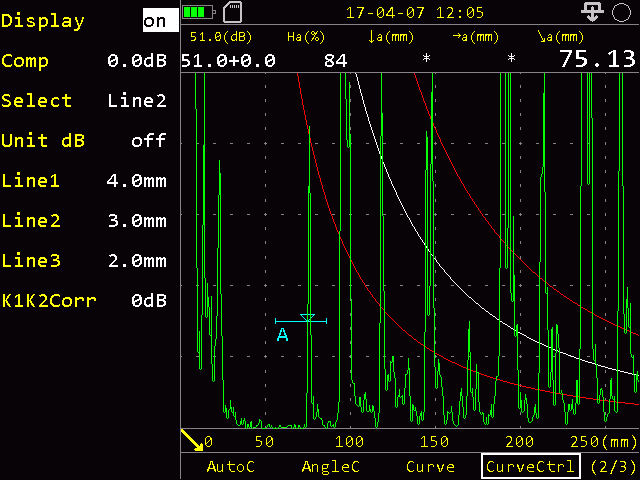

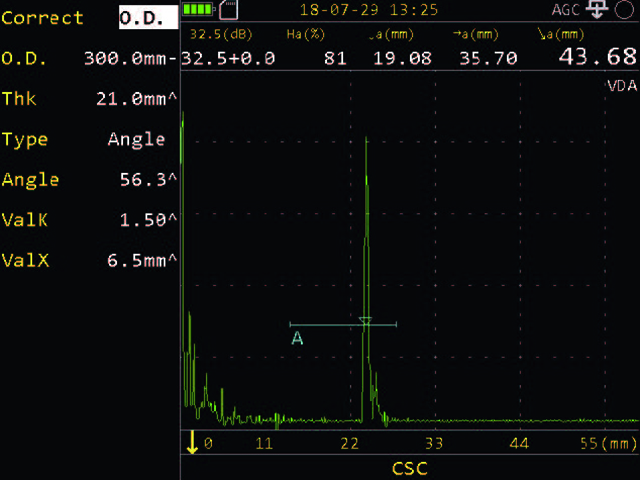

Стандартные функции программного обеспечения ультразвукового дефектоскопа (UT) позволяют пользователям построить АРК, ВРЧ и АРД кривые для более лёгкой и удобной оценки дефектов, легко выполнить настройку при помощи пошаговых мастеров настроек, выровнять усиление эхо-сигнала до заданного уровня (АРУ), записать видео, отображение кратности прозвучивая, кнопки быстрого доступа к регулировке усиления и управлению стробами, а также наличие программируемых двух кнопок для быстрого доступа. Среди дополнительных функций: анализ спектра датчика, коррекция криволинейной поверхности, В-скан, измерение высоты трещины, температурная компенсация, моделирование разделки кромок объекта контроля, работа с методами AWS и API.




Стандартные функции ультразвукового толщиномера (TG) позволяют измерить толщину с А-сканом (эхо-эхо метод), имеет функцию автопоиска сигнала с регулировкой диапазона отображения, измерение скорости ультразвука в исследуемом материале, создание схемы контроля в виде таблицы и прочее. Дополнительные функции ультразвуковой толщинометрии прибора позволяют построить кривую «время-расстояние-усиление», преобразовать А-скан в В-скан при сканировании по времени или с энкодером, измерять через перекрытие с толщиной самого покрытия, многослойные измерения, температурная компенсация, создание кривых для конкретного ПЭП (V-путь).



Ультразвуковой дефектоскоп и толщиномер Smartor (UT+TG) предназначен для обнаружения дефектов в контролируемых объектах (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов, измерения толщины изделия. Область применения: топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.

Ультразвуковые дефектоскопы Smartor внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 72955-18.

Особенности и преимущества

Включает в себя функции дефектоскопа и толщиномера.

Широкий функционал при использовании прибора как ультразвукового дефектоскопа, так и толщиномера.

Пошаговый мастер настроек: упрощает процесс настройки для опытных и начинающих пользователей.

LCD-экран с диагональю 5,7 дюйма и высоким разрешением 640×480 пикселей.

Регулируемая ширина импульса, отрицательный прямоугольный импульс с напряжением до 350 В.

Диапазон рабочих частот от 0,5 до 20 МГц, множество широкополосных и узкополосных фильтров.

Мощности прибора достаточно для проведения ультразвукового контроля в диапазоне от 0 до 15000 мм, в режиме толщиномера от 0,5 до 600 мм.

6 Гб встроенной памяти.

Системные порты: энкодер, VGA, SD-слот, USB.

Простота в эксплуатации: интуитивно понятный интерфейс и русскоязычное меню, управление правой или левой рукой.

Возможность работы с преобразователями других производителей.

Компактные размеры, лёгкий вес и класс защиты IP66 позволяют применять прибор в полевых условиях и делают его идеальным для выполнения работ на высоте.

Не боится тяжёлых условий эксплуатации: пыль, влага и изменения температуры не влияют на производительность и точность прибора.

Совместим с программным обеспечением SuporUp для персонального компьютера, которое позволяет проверять файлы данных, захватывать экран, анализировать данные, воспроизводить данные, создавать отчёты в форматах word и excel.

Комплектация

Стандартная комплектация:

Прибор Smartor (UT+TG)

Электронный блок

Защитный чехол

Плечевой ремень

Кистевой ремень

Аккумуляторная батарея

Сетевой адаптер с кабелем 220 В

Транспортировочный кейс

Техническая документация (руководство по эксплуатации, паспорт)

Кабель Lemo 00

Адаптер mini HDMI - VGA

Карта SDHC 16 Гб

Картридер

Преобразователь для толщинометрии.

Дополнительная комплектация (по запросу):

Программное обеспечение для дополнительного функционала

Ультразвуковые преобразователи

Калибровочные образцы

Соединительные кабеля

Аккумуляторная батарея

Внешнее зарядное устройство

Ступенька.
