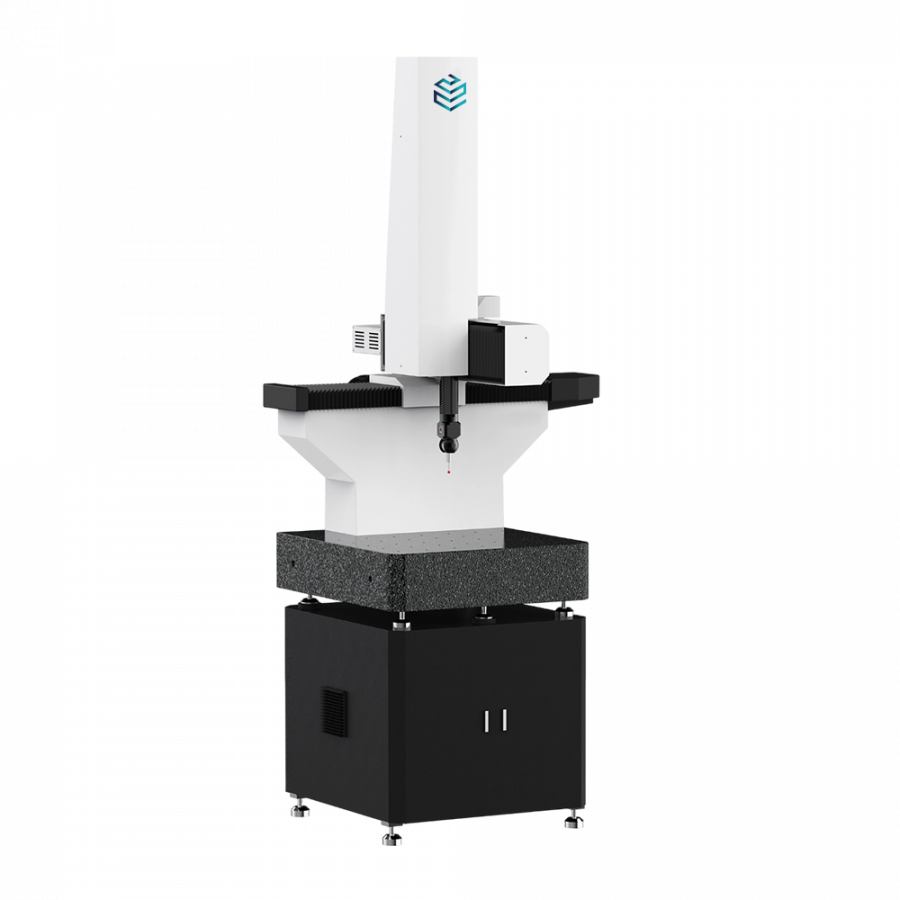

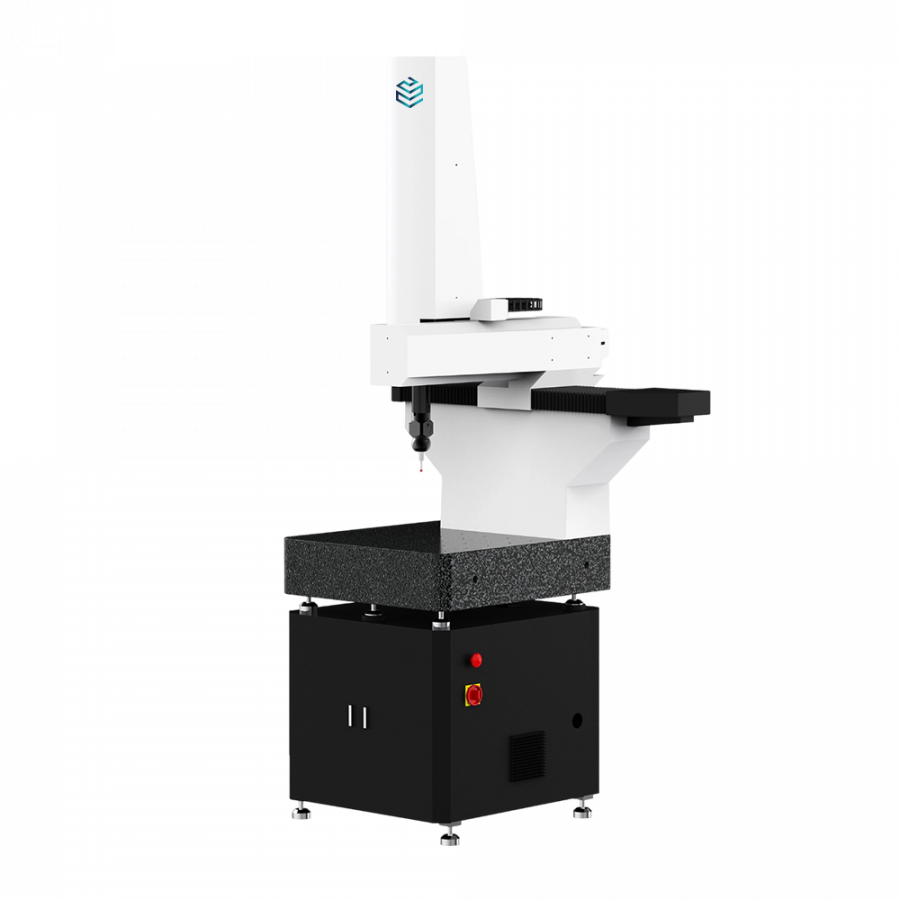

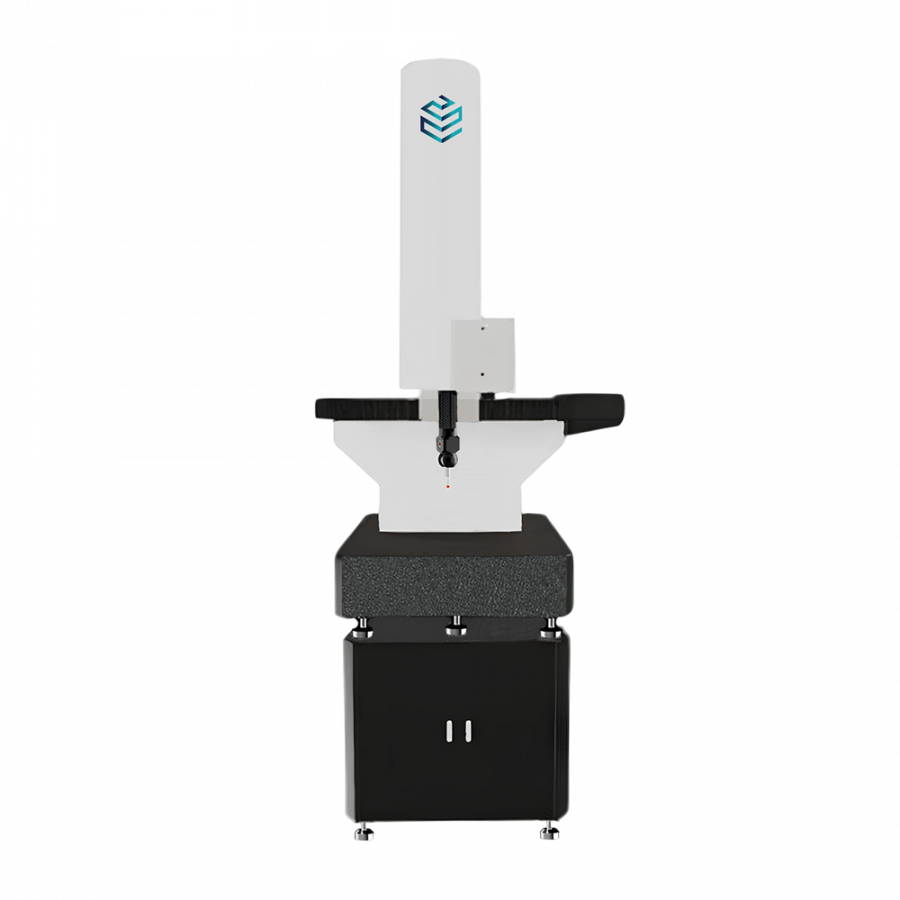

Координатно-измерительная машина Мастер К
По запросу
Стационарные координатно-измерительные машины Мастер серии К предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии К предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Это инновационная серия создана специально для использования в цеховых условиях. Машины отличаются компактными размерами, надёжной конструкцией и продуманной эргономикой, что позволяет проводить точный контроль качества деталей прямо на месте их обработки.
Конструкция машин серии К консольная с неподвижным столом. Они состоят из основания с установленным внутри блоком контроллеров и персональным компьютером, гранитного измерительного стола, консоли из алюминиевого сплава, пиноли по оси Z из углеродного волокна, встроенных измерительных шкал по трём осям координат. Перемещение измерительной системы по осям осуществляется фрикционной передачей.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии К изготавливаются в 2 типоразмерах 5.6.5 и 5.8.5 и с двумя исполнениями по точности: А – стандартная, Б – повышенная. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Имеют консольную конструкцию с неподвижным измерительным столом.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 500 мм, по оси координат Y – от 0 до 800 мм, а по оси координат Z – от 0 до 500 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Изготавливаются в 2 максимальных типоразмерах 5.6.5, 5.8.5.
Типоразмеры изготавливаются в двух исполнениях (А и Б) по точности, где исполнение А имеет стандартную точность, исполнение Б – повышенную точность.
Габаритные размеры (Д×Ш×В) составляют от 1040×1175×2570 мм до 1040×1675×2570 мм.
Минимальная масса машины составляет 500 кг, а максимальная – 700 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Измерения производятся в ручном и автоматическом режимах.
Не требует подключения к пневмосети и может быть размещена для контроля продукции непосредственно в цехе.
Используются оптические фрикционные пары, что делает передачу более эффективной и стабильной.
Станина имеет антивибрационные регулируемые опоры для установки по уровню.
Рабочий стол изготовлен из высококачественного гранита и оснащён системой пассивной виброкомпенсации.
Пиноль по оси Z изготовлена из высококачественного углеродного волокна c высокой прочностью и жёсткостью и низким коэффициентом теплового расширения.
Консольная конструкция с доступом с трёх сторон очень удобна для погрузки-разгрузки деталей и процесса измерений.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оснащена активной системой термокомпенсации.
Может быть интегрирована в систему автоматизации (роботы, коботы) для загрузки, разгрузки, сортировки и тестирования деталей.
Координатно-измерительная машина Мастер К
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии К консольная с неподвижным столом. Они состоят из основания с установленным внутри блоком контроллеров и персональным компьютером, гранитного измерительного стола, консоли из алюминиевого сплава, пиноли по оси Z из углеродного волокна, встроенных измерительных шкал по трём осям координат. Перемещение измерительной системы по осям осуществляется фрикционной передачей.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии К изготавливаются в 2 типоразмерах 5.6.5 и 5.8.5 и с двумя исполнениями по точности: А – стандартная, Б – повышенная. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(2,0+L/350) мкм до ±(2,9+L/200) мкм
Диапазон измерений
от 500×600×500 мм (X×Y×Z) до 500×800×500 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 500 до 700
Габариты (Д×Ш×В), мм
от 1040×1175×2570 до 1040×1675×2570
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер К | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 5.6.5 | 0 - 500 | 0 - 600 | 0 - 500 |
| 5.8.5 | 0 - 500 | 0 - 800 | 0 - 500 |
Метрологические характеристики
| Типоразмер Мастер К | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 5.6.5 A | TP20 |
±(2,9+L2)/350)1) ±(2,9+L2)/250)3) ±(2,9+L2)/200)4) |
2,9 | - | 2,3 |
| ТР200 |
±(2,7+L2)/350)1) ±(2,7+L2)/250)3) ±(2,7+L2)/200)4) |
2,7 | - | 2,2 | |
| SР25М / SP80 |
±(2,5+L2)/350)1) ±(2,5+L2)/250)3) ±(2,5+L2)/200)4) |
2,5 | 3,4 | 2,1 | |
| 5.6.5 Б | TP20 |
±(2,4+L2)/350)1) ±(2,4+L2)/250)3) ±(2,4+L2)/200)4) |
2,4 | - | 2,0 |
| ТР200 |
±(2,2+L2)/350)1) ±(2,2+L2)/250)3) ±(2,2+L2)/200)4) |
2,2 | - | 1,8 | |
| SР25М / SP80 |
±(2,0+L2)/350)1) ±(2,0+L2)/250)3) ±(2,0+L2)/200)4) |
2,0 | 2,9 | 1,7 | |
| 5.8.5 A | TP20 |
±(2,9+L2)/350)1) ±(2,9+L2)/250)3) ±(2,9+L2)/200)4) |
2,9 | - | 2,3 |
| ТР200 |
±(2,7+L2)/350)1) ±(2,7+L2)/250)3) ±(2,7+L2)/200)4) |
2,7 | - | 2,2 | |
| SР25М / SP80 |
±(2,5+L2)/350)1) ±(2,5+L2)/250)3) ±(2,5+L2)/200)4) |
2,5 | 3,4 | 2,1 | |
| 5.8.5 Б | TP20 |
±(2,4+L2)/350)1) ±(2,4+L2)/250)3) ±(2,4+L2)/200)4) |
2,4 | - | 2,0 |
| ТР200 |
±(2,2+L2)/350)1) ±(2,2+L2)/250)3) ±(2,2+L2)/200)4) |
2,2 | - | 1,8 | |
| SР25М / SP80 |
±(2,0+L2)/350)1) ±(2,0+L2)/250)3) ±(2,0+L2)/200)4) |
2,0 | 2,9 | 1,7 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно. 4) При температуре от +15°С до +17°С и свыше от +23°С до +30°С включительно. |
|||||
Технические характеристики
| Типоразмер Мастер К | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 5.6.5 | 1040 | 1175 | 2570 | 500 |
| 5.8.5 | 1040 | 1675 | 2570 | 700 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
