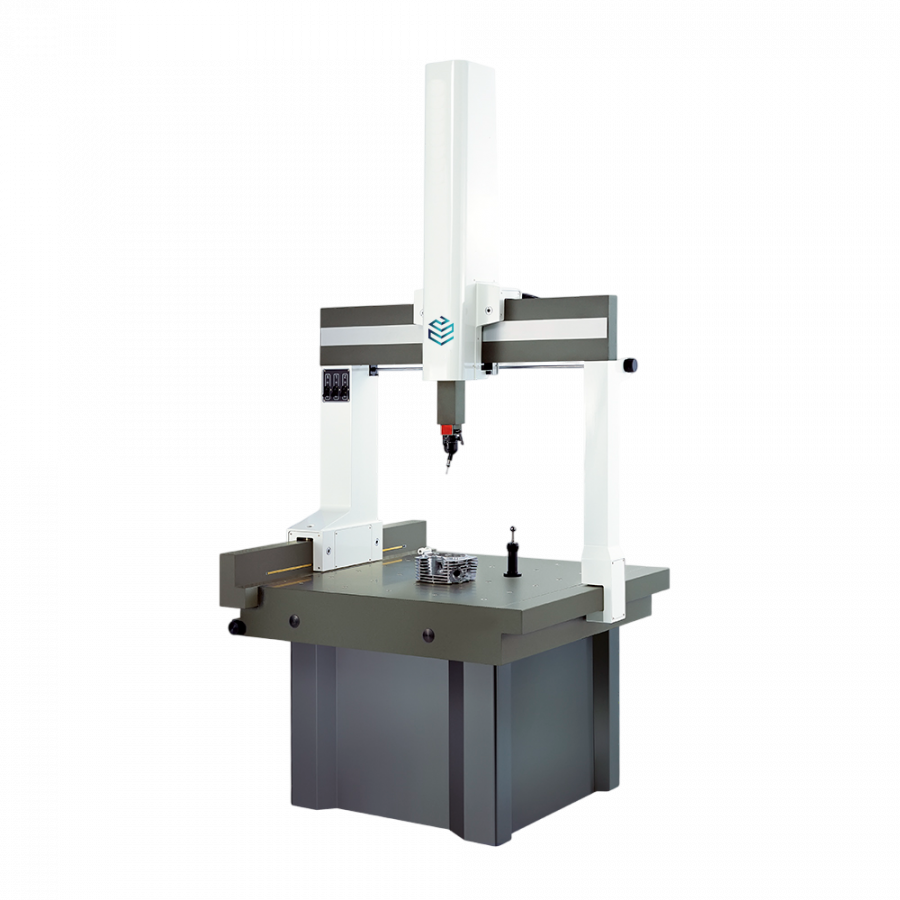

Координатно-измерительная машина Мастер Р
По запросу
Стационарные координатно-измерительные машины Мастер серии Р предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии Р предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Совершенно новое поколение трёхкоординатных измерительных машин ручного типа. Сочетают в себе высокую точность и адаптируемость к условиям окружающей среды при небольших габаритах. Предназначены для измерений различных деталей и узлов с невысокими требованиями к точности измерений.

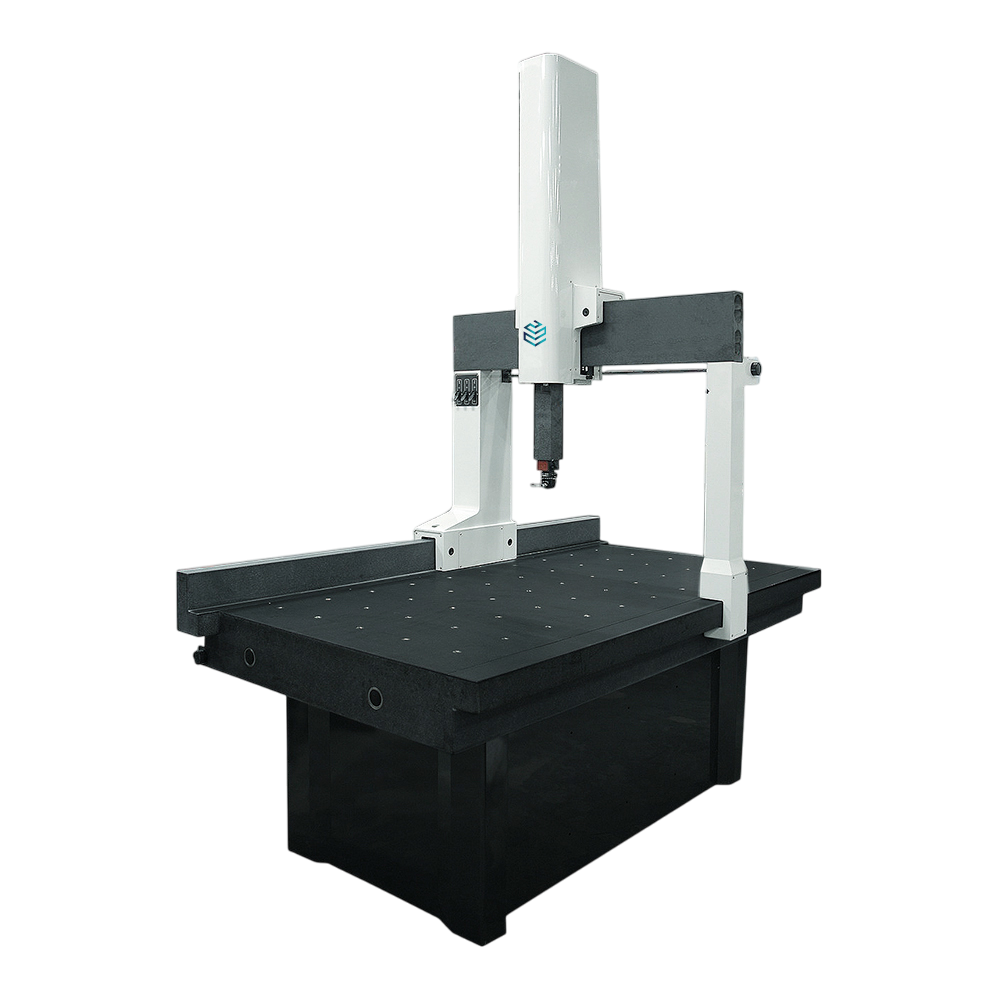

Конструкция машин серии Р портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках.
Измерения производятся в ручном режиме. Управление перемещением головки осуществляется при помощи пульта управления.
Координатно-измерительные машины серии Р изготавливаются в 4 типоразмерах 5.6.4, 7.8.5, 7.10.5, 7.15.5 с одним исполнением по точности. Могут оснащаться измерительными системами на базе измерительных головок серии РН, серии MH и измерительными датчиками TP20, TP200.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 700 мм, по оси координат Y – от 0 до 1500 мм, а по оси координат Z – от 0 до 500 мм.
Могут оснащаться измерительными системами на базе измерительных головок серии РН, серии MH и измерительными датчиками TP20, TP200.
Изготавливаются в 2 максимальных типоразмерах 5.6.4 и 7.15.5.
Типоразмеры изготавливаются в одном исполнении по точности.
Габаритные размеры (Д×Ш×В) составляют от 1020×945×2200 мм до 1220×1150×2400 мм.
Минимальная масса машины составляет 300 кг, а максимальная – 500 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Легко усвояемый ручной режим работы, при котором оператор держит зонд рукой, чтобы перемещать его вдоль осей X, Y и Z.
Стационарная, малогабаритная, полностью закрытая рама с подвижной мостовой конструкцией адаптируется к любым условиям применения.
Координатно-измерительная машина Мастер Р
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии Р портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках.
Измерения производятся в ручном режиме. Управление перемещением головки осуществляется при помощи пульта управления.
Координатно-измерительные машины серии Р изготавливаются в 4 типоразмерах 5.6.4, 7.8.5, 7.10.5, 7.15.5 с одним исполнением по точности. Могут оснащаться измерительными системами на базе измерительных головок серии РН, серии MH и измерительными датчиками TP20, TP200.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(3,5+L/300) мкм до ±(4,5+L/150) мкм
Диапазон измерений
от 500×600×400 мм (X×Y×Z) до 700×1500×500 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 300 до 500
Габариты (Д×Ш×В), мм
от 1020×945×2200 до 1220×1150×2400
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер Р | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 5.6.4 | 0 - 500 | 0 - 600 | 0 - 400 |
| 7.8.5, 7.10.5, 7.15.5 | 0 - 700 | 0 - 15001) | 0 - 500 |
| 1) Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер Р | Измерительная система | Значение | ||
| MPEЕ, мкм | MPEP1), мкм | MPLR01), мкм | ||
| 5.6.4 | TP 20 / ТР 200 |
±(3,5+L2)/300)1) ±(3,5+L2)/200)3) |
3,5 | 3,1 |
| 7.8.5, 7.10.5, 7.15.5 | TP 20 / ТР 200 |
±(4,5+L2)/250)1) ±(4,5+L2)/150)2) |
4,5 | 4,1 |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
||||
Технические характеристики
| Типоразмер Мастер Р | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 5.6.4 | 1020 | 945 | 2200 | 300 |
| 7.8.5, 7.10.5, 7.15.5 | 1220 | 1150 | 2400 | 500 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
