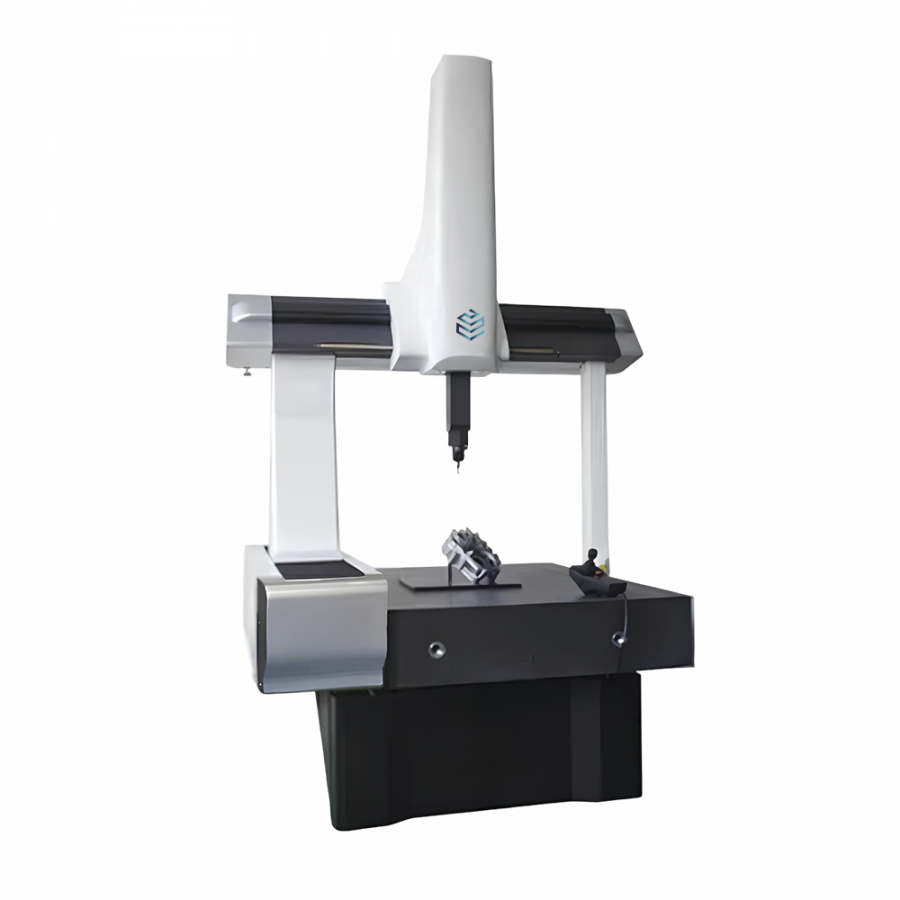

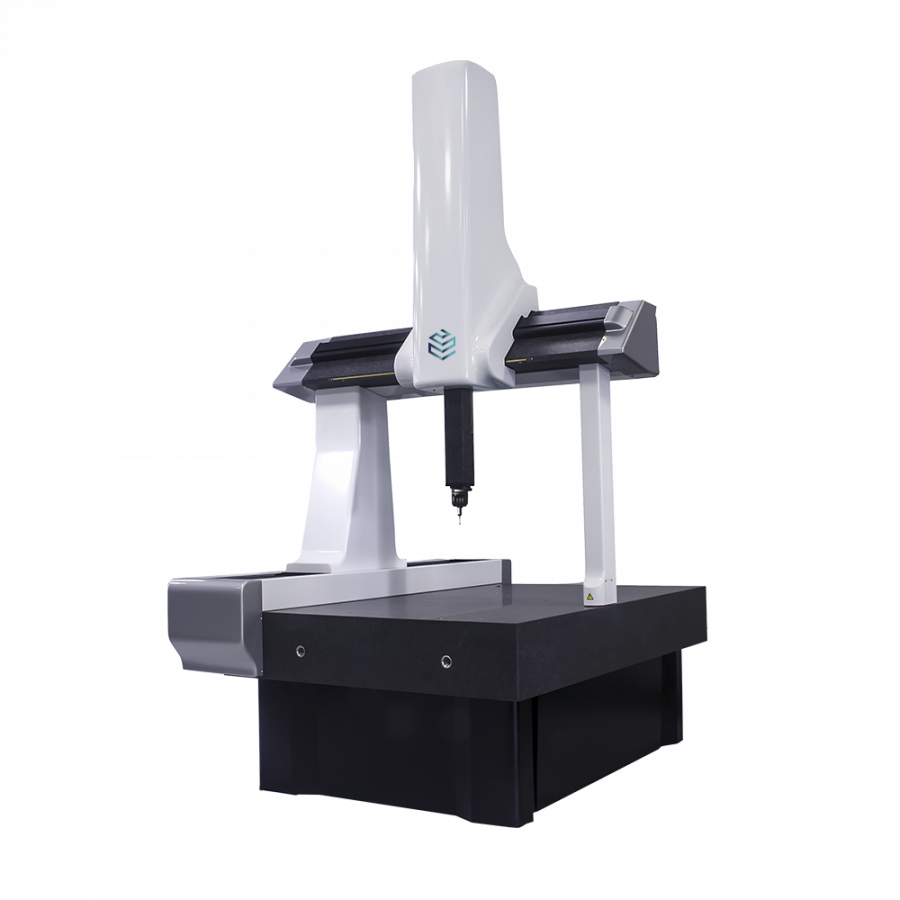

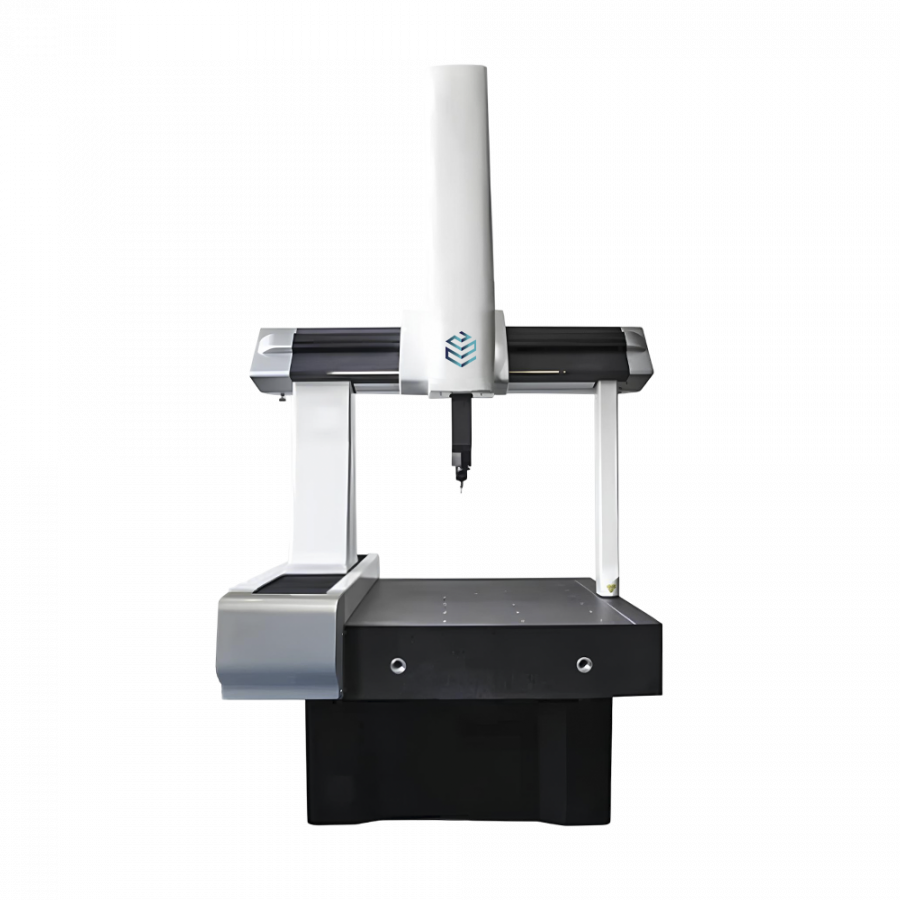

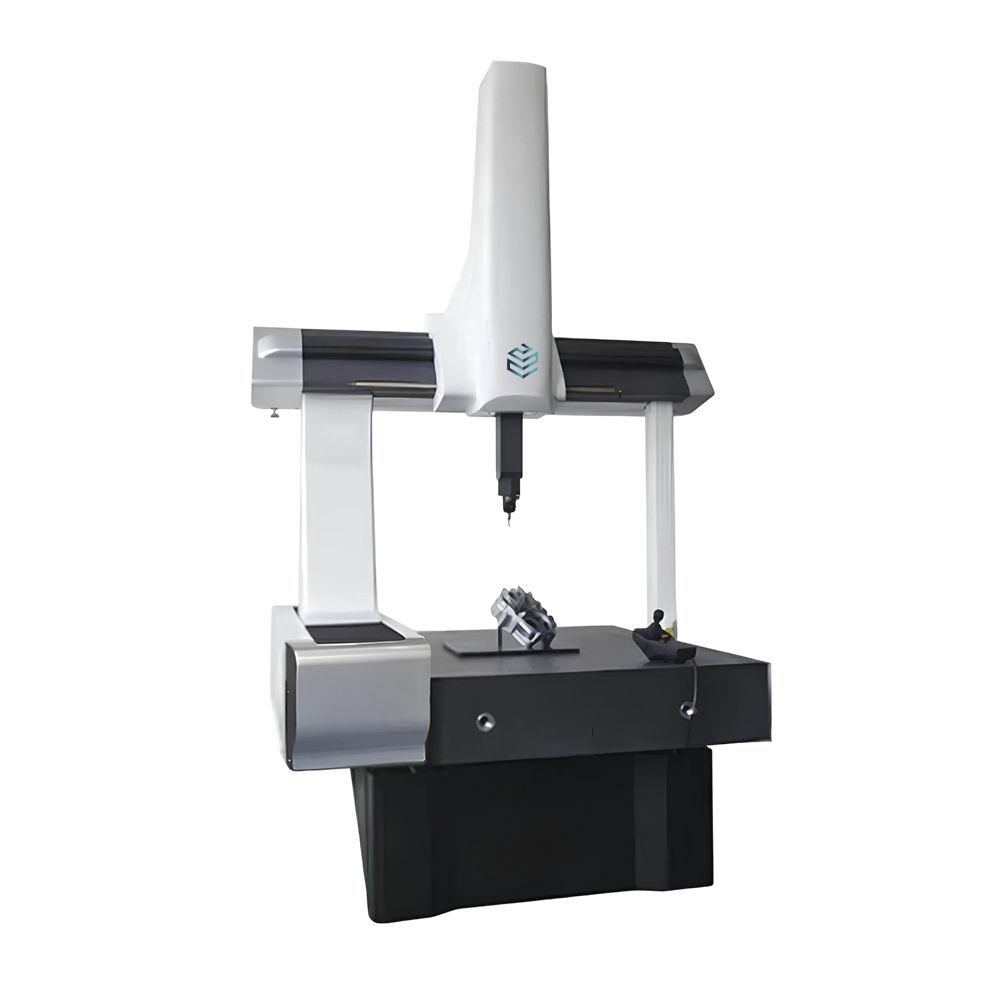

Координатно-измерительная машина Мастер ЛАЙТ
По запросу
Стационарные координатно-измерительные машины Мастер серии ЛАЙТ предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии ЛАЙТ предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. КИМ серии ЛАЙТ способны быстро и эффективно решить любую задачу по измерению готовых изделий, узлов и деталей.
Конструкция машин серии ЛАЙТ портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ЛАЙТ могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ЛАЙТ изготавливаются в 5 типоразмерах 5.6.4, 6.8.6, 8.10.6, 8.12.6, 8.15.6 и с тремя исполнениями по точности: А – стандартная, Б – повышенная, В – высокая. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 800 мм, по оси координат Y – от 0 до 1500 мм, а по оси координат Z – от 0 до 600 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Изготавливаются в 3 максимальных типоразмерах 5.6.4, 6.8.6, 8.15.6.
Типоразмеры изготавливаются в трёх исполнениях (А, Б и В) по точности, где исполнение А имеет стандартную точность, исполнение Б – повышенную точность, а исполнение В – высокую точность.
Габаритные размеры (Д×Ш×В) составляют от 1420×1135×2310 мм до 2440×1620×2760 мм.
Минимальная масса машины составляет 900 кг, а максимальная – 2200 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Измерения производятся в ручном и автоматическом режимах.
Микропроцессорная векторная система числового управления, для реализации надёжности и оптимальной технологии управления.
Стационарная полностью закрытая рама с подвижной мостовой конструкцией на неподвижном столе позволяют легко адаптировать КИМ к различным условиям применения.
Для всех осей используются закрытые направляющие, которые предотвращают возможные повреждения, вызванные попаданием пыли, масла или посторонних предметов.
Оборудована системой предотвращения столкновений.
Плавно изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы.
Дополнительно могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Координатно-измерительная машина Мастер ЛАЙТ
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Поворотный стол
Система температурной компенсации
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Датчики SFP2, RVP, RUP, RTP
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование внесено в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии ЛАЙТ портальная, с неподвижным измерительным столом и боковым приводом портала. Перемещение измерительной системы по осям осуществляется на воздушных подшипниках. Дополнительно КИМ серии ЛАЙТ могут оснащаться поворотным столом и системой температурной компенсации с магнитными температурными датчиками, установленными на осях и выносным датчиком для установки на деталь.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии ЛАЙТ изготавливаются в 5 типоразмерах 5.6.4, 6.8.6, 8.10.6, 8.12.6, 8.15.6 и с тремя исполнениями по точности: А – стандартная, Б – повышенная, В – высокая. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3. Дополнительно могут оснащаться датчиками SFP2 (для измерений параметров шероховатости), RVP (бесконтактный датчик), RUP (ультразвуковой датчик для измерений толщины), RTP (датчик измерений температуры).
Оборудование внесено в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(1,4+L/380) мкм до ±(2,7+L/300) мкм
Диапазон измерений
от 500×600×400 мм (X×Y×Z) до 800×1500×600 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 900 до 2200
Габариты (Д×Ш×В), мм
от 1420×1135×2310 до 2440×1620×2760
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер ЛАЙТ | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 5.6.4 | 0 - 500 | 0 - 600 | 0 - 400 |
| 6.8.6 | 0 - 600 | 0 - 800 | 0 - 600 |
| 8.10.6, 8.12.6, 8.15.6 | 0 - 800 | 0 - 15001) | 0 - 600 |
| 1) Минимально и максимально возможные значения. Значения диапазона измерений линейных размеров по оси Y указано в индивидуальных паспортах на КИМ. Допускается изготовление КИМ промежуточных типоразмеров с заявленными обязательными метрологическими требованиями. | |||
Метрологические характеристики
| Типоразмер Мастер ЛАЙТ | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 5.6.4 А | TP20 |
±(2,3+L2)/350)1) ±(2,3+L2)/250)3) |
2,3 | - | 1,9 |
| TP200 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | - | 1,7 | |
| SР25М / SP80 |
±(1,8+L2)/350)1) ±(1,8+L2)/250)3) |
1,8 | 2,6 | 1,5 | |
| RSP 2 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | 2,8 | 1,7 | |
| RSP 3 |
±(1,8+L2)/350)1) ±(1,8+L2)/250)3) |
1,8 | 2,6 | 1,5 | |
| 5.6.4 Б | TP20 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | - | 1,7 |
| TP200 |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | - | 1,6 | |
| SР25М / SP80 |
±(1,6+L2)/350)1) ±(1,6+L2)/250)3) |
1,6 | 2,4 | 1,3 | |
| RSP 2 |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | 2,6 | 1,6 | |
| RSP 3 |
±(1,6+L2)/350)1) ±(1,6+L2)/250)3) |
1,6 | 2,4 | 1,3 | |
| 5.6.4 В | TP20 |
±(1,9+L2)/380)1) ±(1,9+L2)/280)3) |
1,9 | - | 1,6 |
| TP200 |
±(1,7+L2)/380)1) ±(1,7+L2)/280)3) |
1,7 | - | 1,4 | |
| SР25М / SP80 |
±(1,4+L2)/380)1) ±(1,4+L2)/280)3) |
1,4 | 2,1 | 1,2 | |
| RSP 2 |
±(1,7+L2)/380)1) ±(1,7+L2)/280)3) |
1,7 | 2,3 | 1,4 | |
| RSP 3 |
±(1,4+L2)/380)1) ±(1,4+L2)/280)3) |
1,4 | 2,1 | 1,2 | |
| 6.8.6 А | TP20 |
±(2,6+L2)/300)1) ±(2,6+L2)/200)3) |
2,6 | - | 2,1 |
| TP200 |
±(2,4+L2)/300)1) ±(2,4+L2)/200)3) |
2,4 | - | 2,0 | |
| SР25М / SP80 |
±(2,1+L2)/300)1) ±(2,1+L2)/200)3) |
2,1 | 3,1 | 1,7 | |
| RSP 2 |
±(2,4+L2)/300)1) ±(2,4+L2)/200)3) |
2,4 | 3,3 | 2,0 | |
| RSP 3 |
±(2,1+L2)/300)1) ±(2,1+L2)/200)3) |
2,1 | 3,1 | 1,7 | |
| 6.8.6 Б | TP20 |
±(2,3+L2)/350)1) ±(2,3+L2)/250)3) |
2,3 | 1 | 1,9 |
| TP200 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
2,1 | - | 1,7 | |
| SР25М / SP80 |
±(1,8+L2)/350)1) ±(1,8+L2)/250)3) |
1,8 | 2,6 | 1,5 | |
| RSP 2 |
±(2,4+L2)/350)1) ±(2,4+L2)/250)3) |
2,1 | 2,8 | 1,7 | |
| RSP 3 |
±(2,1+L2)/350)1) ±(2,1+L2)/250)3) |
1,8 | 2,6 | 1,5 | |
| 6.8.6 В | TP20 |
±(2,0+L2)/380)1) ±(2,0+L2)/280)3) |
2,0 | - | 1,7 |
| TP200 |
±(1,8+L2)/380)1) ±(1,8+L2)/280)3) |
1,8 | - | 1,5 | |
| SР25М / SP80 |
±(1,6+L2)/380)1) ±(1,6+L2)/280)3) |
1,6 | 2,4 | 1,3 | |
| RSP 2 |
±(1,8+L2)/380)1) ±(1,8+L2)/280)3) |
1,8 | 2,6 | 1,5 | |
| RSP 3 |
±(1,6+L2)/380)1) ±(1,6+L2)/280)3) |
1,6 | 2,4 | 1,3 | |
| 8.10.6 А, 8.12.6 А, 8.15.6 А | TP20 |
±(2,7+L2)/300)1) ±(2,7+L2)/300)3) |
2,7 | - | 2,2 |
| TP200 |
±(2,5+L2)/300)1) ±(2,5+L2)/200)3) |
2,5 | - | 2,1 | |
| SР25М / SP80 |
±(2,2+L2)/300)1) ±(2,2+L2)/200)3) |
2,2 | 3,2 | 1,8 | |
| RSP 2 |
±(2,5+L2)/300)1) ±(2,5+L2)/200)3) |
2,5 | 3,4 | 2,1 | |
| RSP 3 |
±(2,2+L2)/300)1) ±(2,2+L2)/200)3) |
2,2 | 3,2 | 1,8 | |
| 8.10.6 Б, 8.12.6 Б, 8.15.6 Б | TP20 |
±(2,4+L2)/350)1) ±(2,4+L2)/250)3) |
2,4 | - | 2,0 |
| TP200 |
±(2,2+L2)/350)1) ±(2,2+L2)/250)3) |
2,2 | - | 1,8 | |
| SР25М / SP80 |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | 2,8 | 1,6 | |
| RSP 2 |
±(2,2+L2)/350)1) ±(2,2+L2)/250)3) |
2,2 | 3,0 | 1,8 | |
| RSP 3 |
±(1,9+L2)/350)1) ±(1,9+L2)/250)3) |
1,9 | 2,8 | 1,6 | |
| 8.10.6 В, 8.12.6 В, 8.15.6 В | TP20 |
±(2,1+L2)/380)1) ±(2,1+L2)/280)3) |
2,1 | - | 1,7 |
| TP200 |
±(1,9+L2)/380)1) ±(1,9+L2)/280)3) |
1,9 | - | 1,6 | |
| SР25М / SP80 |
±(1,7+L2)/380)1) ±(1,7+L2)/280)3) |
1,7 | 2,5 | 1,4 | |
| RSP 2 |
±(1,9+L2)/380)1) ±(1,9+L2)/280)3) |
1,9 | 2,7 | 1,6 | |
| RSP 3 |
±(1,7+L2)/380)1) ±(1,7+L2)/280)3) |
1,7 | 2,5 | 1,4 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер ЛАЙТ | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 5.6.4 | 1420 | 1135 | 2310 | 900 |
| 6.8.6 | 1740 | 1420 | 2760 | 1300 |
| 8.10.6, 8.12.6, 8.15.6 | 2440 | 1620 | 2760 | 2200 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
