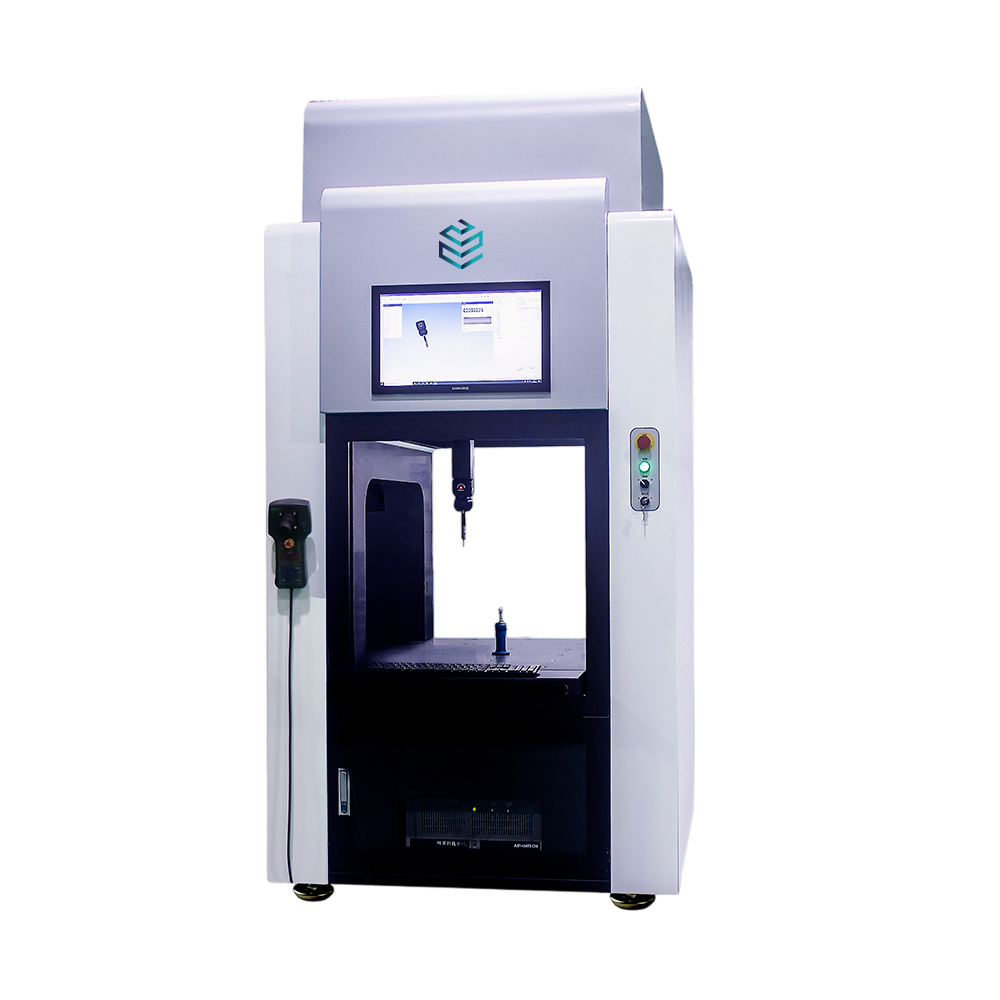

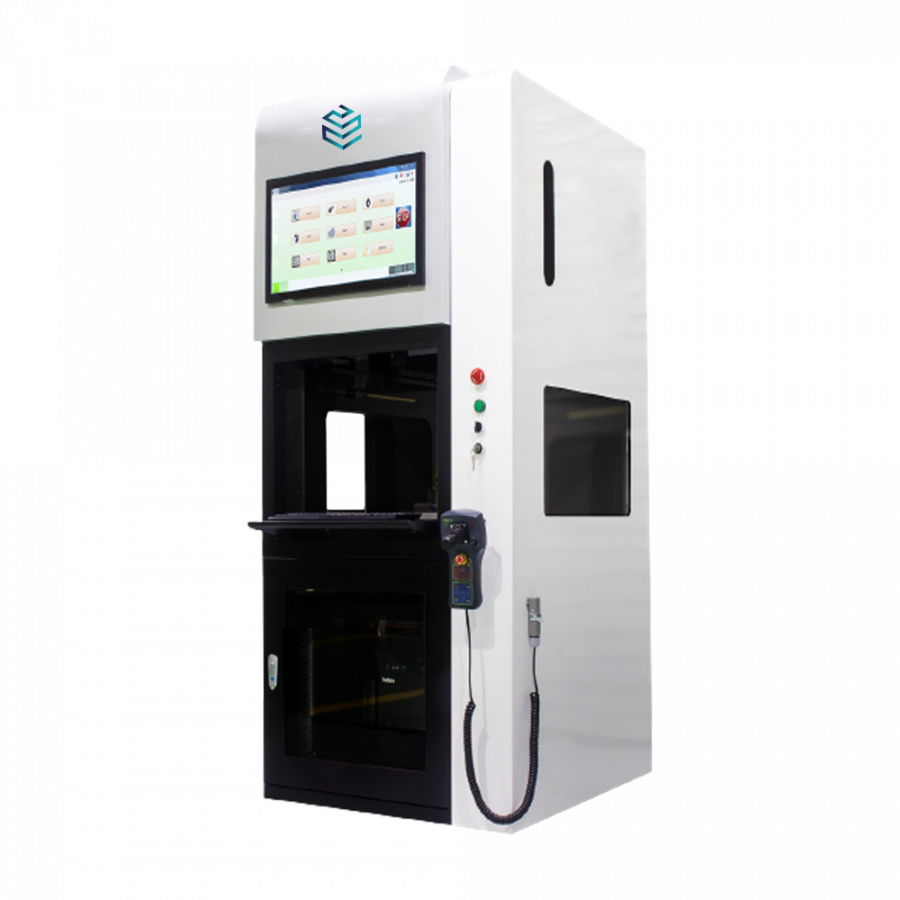

Координатно-измерительная машина Мастер СМАРТ
По запросу
Стационарные координатно-измерительные машины Мастер серии СМАРТ предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Подробности
Стационарные координатно-измерительные машины Мастер серии СМАРТ предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей. Данная серия цеховых КИМ, предназначена для измерений различных деталей и узлов со стандартными требованиями к точности. Имеется возможность размещения машин в производственных цехах благодаря расширенному рабочему диапазону температур и пыленепроницаемой конструкции, что обеспечивает стабильные и точные измерения в различных условиях производства.
Конструкция машин серии СМАРТ портальная, с неподвижным измерительным столом, боковым приводом портала. Перемещение измерительной системы по осям осуществляется фрикционной передачей.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии СМАРТ изготавливаются в 3 типоразмерах 3.4.2, 4.5.4, 5.6.5 с одним исполнением по точности. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Имеют портальную конструкцию с неподвижным измерительным столом и боковым приводом портала.
Диапазон измерений по оси координат Х в зависимости от типоразмера составляет от 0 до 500 мм, по оси координат Y – от 0 до 600 мм, а по оси координат Z – от 0 до 500 мм.
Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Изготавливаются в 3 типоразмерах 3.4.2, 4.5.4, 5.6.5.
Типоразмеры изготавливаются в одном исполнение по точности.
Габаритные размеры (Д×Ш×В) составляют от 1050×1010×1990 мм до 1250×1580×2540 мм.
Минимальная масса машины составляет 800 кг, а максимальная – 1500 кг.
Поставляются с программным обеспечением Rational DMIS, с возможностью установки другого ПО на выбор (Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO).
Измерения производятся в ручном и автоматическом режимах.
Отсутствие жёстких требований к условиям применения (возможность установки непосредственно на производстве).
Не нуждаются в подключении сжатого воздуха, так как перемещения по осям осуществляется фрикционной передачей.
Сверхвысокая скорость проведения измерений, в сравнении с обычными координатно-измерительными машинами.
Оснащена современными электронными блоками управления и специализированным интерфейсом, что обеспечивает простоту настройки и минимизацию действий оператора.
Возможность встраивания в технологический процесс.
Возможность интеграции с существующими производственными линиями и системами контроля качества.
Четырехсторонняя схема подачи материалов, удобная при автоматизированной планировке производственной линии.
Небольшие габаритные размеры и масса позволяют перемещать машину при необходимости.
Координатно-измерительная машина Мастер СМАРТ
Программное обеспечение Rational DMIS
USB-ключ к программному обеспечению
Система управления (джойстик, контроллер)
Измерительная система (в зависимости от точности)
Калибровочная сфера
Набор стилусов и магазин смены стилусов
Персональный компьютер с монитором
Техническая документация (руководство по эксплуатации, паспорт и др.).
Мера геометрических параметров эвольвентных поверхностей
Набор крепёжной оснастки
Дополнительный набор стилусов и переходники к ним
Программное обеспечение Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO (на выбор)
Принтер
Источник бесперебойного питания.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Конструкция машин серии СМАРТ портальная, с неподвижным измерительным столом, боковым приводом портала. Перемещение измерительной системы по осям осуществляется фрикционной передачей.
Измерения производятся в ручном и автоматическом режимах. В ручном режиме управление перемещением КИМ по осям осуществляется при помощи пульта управления. В автоматическом режиме – с помощью программного обеспечения, установленного на компьютер.
Координатно-измерительные машины серии СМАРТ изготавливаются в 3 типоразмерах 3.4.2, 4.5.4, 5.6.5 с одним исполнением по точности. Могут оснащаться измерительными системами на базе измерительных головок REVO-2, серии PH10, серии PH, серии MH и измерительными датчиками TP6, TP20, TP200, SP25, SP80, RSP2, RSP3.
Оборудование находится на стадии внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±(1,9+L/300) мкм до ±(2,8+L/150) мкм
Диапазон измерений
от 300×440×200 мм (X×Y×Z) до 500×600×500 мм (X×Y×Z)
Программное обеспечение
Rational DMIS, Visual DMIS CNC, Metrolog X4, Modus, NV GEAR, Calypso, Gear PRO
Масса, кг
от 800 до 1500
Габариты (Д×Ш×В), мм
от 1050×1010×1990 до 1250×1580×2540
Страна производства
Россия
Метрологические характеристики
Диапазон измерений по осям X, Y, Z
| Типоразмер Мастер СМАРТ | Диапазон измерений по осям координат, мм | ||
| ось Х | ось Y | ось Z | |
| 3.4.2 | 0 - 300 | 0 - 440 | 0 - 200 |
| 4.5.4 | 0 - 400 | 0 - 500 | 0 - 400 |
| 5.6.5 | 0 - 500 | 0 - 600 | 0 - 500 |
Метрологические характеристики
| Типоразмер Мастер СМАРТ | Измерительная система | Значение | |||
| MPEЕ, мкм | MPEP1), мкм | MPETHP1), мкм | MPLR01), мкм | ||
| 3.4.2 | TP20 |
±(2,4+L2)/250)1) ±(2,4+L2)/150)3) |
2,4 | - | 2,0 |
| TP200 |
±(2,4+L2)/250)1) ±(2,4+L2)/150)3) |
2,4 | - | 2,0 | |
| SР25М / SP80 |
±(1,9+L2)/300)1) ±(1,9+L2)/200)3) |
1,9 | 3,0 | 1,5 | |
| 4.5.4 | TP20 |
±(2,6+L2)/250)1) ±(2,6+L2)/150)3) |
2,6 | - | 2,2 |
| TP200 |
±(2,6+L2)/250)1) ±(2,6+L2)/150)3) |
2,6 | - | 2,2 | |
| SР25М / SP80 |
±(2,1+L2)/300)1) ±(2,1+L2)/200)3) |
2,1 | 3,2 | 1,7 | |
| 5.6.5 | TP20 |
±(2,8+L2)/250)1) ±(2,8+L2)/150)3) |
2,8 | - | 2,4 |
| TP200 |
±(2,8+L2)/250)1) ±(2,8+L2)/150)3) |
2,8 | - | 2,4 | |
| SР25М / SP80 |
±(2,3+L2)/300)1) ±(2,3+L2)/200)3) |
2,3 | 3,4 | 1,9 | |
|
MPEE – пределы допускаемой абсолютной погрешности при измерении длины. MPEP – погрешность касания при измерении формы сферы. MPETHP – погрешность сканирования при измерении формы сферы. MPLR0 – размах показаний. 1) При температуре окружающего воздуха от +17°С до +23°С и относительной влажности не более 80%. 2) L – числовое значение измеряемой длины в мм. 3) При температуре окружающего воздуха от +16°С до +17°С и свыше от +23°С до +26°С включительно и при наличии системы активной температурной компенсации. |
|||||
Технические характеристики
| Типоразмер Мастер СМАРТ | Габаритные размеры1), мм, не более | Масса1), кг, не более | ||
| длина | ширина | высота | ||
| 3.4.2 | 1050 | 1010 | 1990 | 800 |
| 4.5.4 | 1150 | 1260 | 2360 | 1100 |
| 5.6.5 | 1250 | 1580 | 2540 | 1500 |
| 1) Максимально возможные значения в зависимости от величины диапазона измерений линейных размеров по оси Y. Значения габаритных размеров и массы указаны в индивидуальных паспортах КИМ. | ||||
