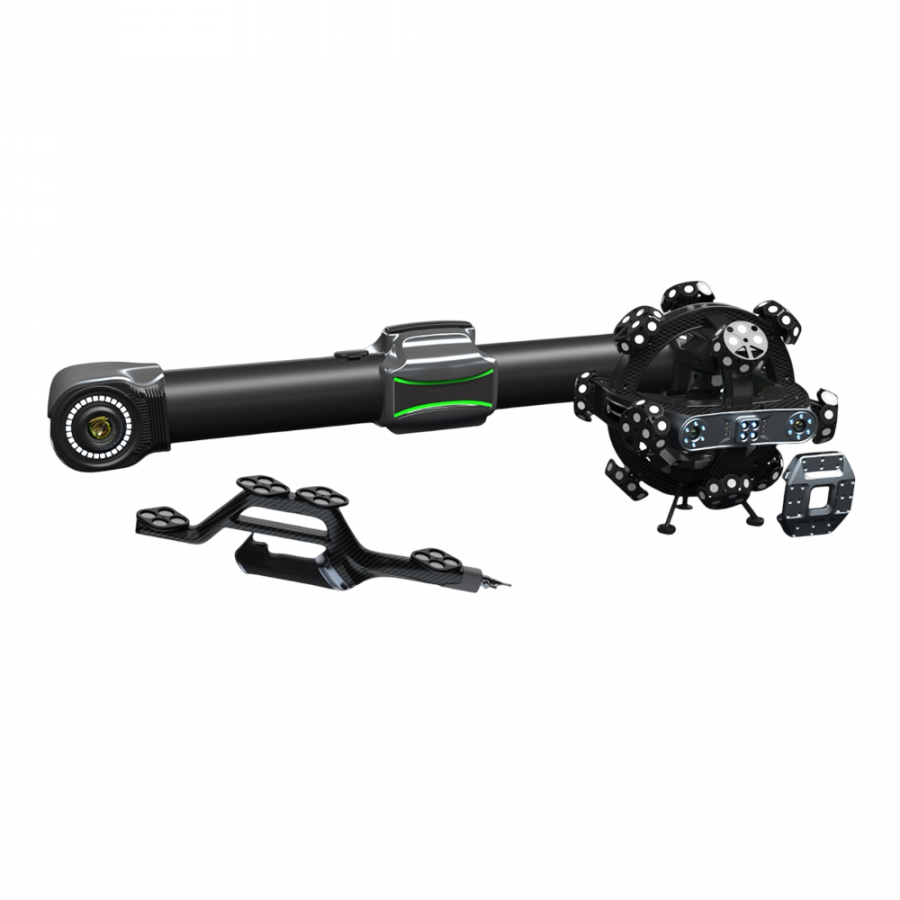

Система оптическая координатно-измерительная ЭлетТрак 49
По запросу
Система оптическая координатно-измерительная бесконтактная ЭлетТрак 49 предназначена для высокоточных промышленных измерений и метрологических исследований и позволяет работать с объектами любого размера и формы, обеспечивая безопасный и точный процесс сканирования.
Подробности
Система оптическая координатно-измерительная бесконтактная ЭлетТрак 49 предназначена для высокоточных промышленных измерений и метрологических исследований и позволяет работать с объектами любого размера и формы, обеспечивая безопасный и точный процесс сканирования. Система, прежде всего, предназначенная для измерения крупногабаритных объектов и деталей, обеспечивает измерения на расстоянии до 6 метров. Благодаря новейшей промышленной камере с разрешением 25 мегапикселей, динамическому адаптивному светодиодному алгоритму, глубине резкости на большом расстоянии и сильной защите от помех система ЭлетТрак 49 позволяет получать чёткие изображения без искажений, а технология оптического отслеживания позволяет измерять детали без необходимости прикреплять маркеры.
Скорость сбора данных достигает 2 600 000 измерений в секунду, а область сканирования имеет размер 500×600 мм. В стандартном режиме работы система создаёт 21 синий лазерный крест, в режиме работы с высоким разрешением – 7 синих параллельных линий, в режиме сканирования отверстий – 1 синюю лазерную линию. Диапазон измерительного объёма достигает 49 м3, а пределы допускаемой абсолютной погрешности измерений составляют всего ±0,049 мм (в объёме 10,4 м3).

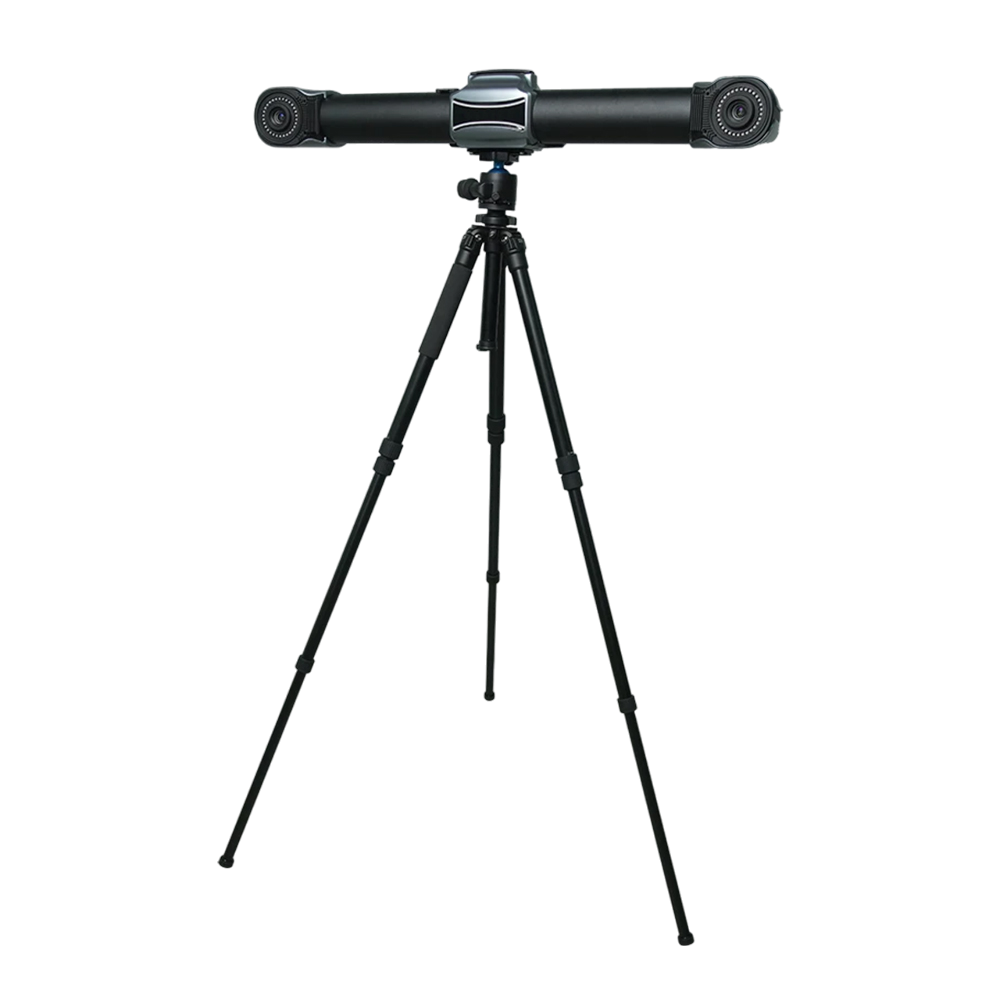

Конструктивно система состоит из оптической системы слежения (трекер) и ручного лазерного сканера (сканер). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов. Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн. Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.
Система ЭлетТрак 49 опционально имеет возможность работы с контактным зондом с повторяемостью до 0,025 мм в точке, а также может применяться для проведения потоковых измерений на конвейерах и работать в сочетании с коботами и роботами манипуляторами для автоматизированных измерений и контроля. Может использоваться для решения задач по реверс-инжинирингу, контролю геометрических параметров и качества изделий, создания новых продуктов в различных отраслях промышленности, образовании и науке.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Имеет большой измерительный объём, высокую скорость и метрологическую точность сканирования.
Благодаря мощному аппаратному и программному обеспечению обеспечивает результаты измерений высокой точности метрологического уровня.
Оснащена промышленной камерой с разрешением 25 мегапикселей и динамическим адаптивным светодиодным алгоритмом, которые позволяют автоматически получать чёткие изображения на расстоянии до 6 метров.
Благодаря большому объёму отслеживания позволяет измерять огромные детали без ущерба для точности, а также измерять несколько деталей одновременно, что значительно повышает эффективность операций.
Технология оптического отслеживания позволяет измерять детали без необходимости прикреплять маркеры.
Благодаря большому объёму измерений и надёжному алгоритму измерения кромок позволяет сканировать крупногабаритные детали за 1 раз, без необходимости часто перемещать трекер, что обеспечивает эффективные, плавные и точные измерения.
Позволяет объединить в одной системе контактные и бесконтактные измерения, включая контроль скрытых геометрий (отверстия, пазы, внутренние элементы).
Имеет встроенный процессор для эффективной обработки данных и вычислений, который может предоставлять координаты в режиме реального времени.
Скорость сканирования до 2 600 000 точек в секунду позволяет быстро собирать облако точек, а область сканирования 500×600 мм оптимизирована для работы с крупными объектами.
В режиме сканирования с высокой точностью сканер создаёт 7 синих параллельных лазерных линий и 1 синюю лазерную линию для сканирования глубоких отверстий, а в режиме быстрого сканирования – 21 синий лазерный крест.
Имеет возможность передавать данные по проводам и беспроводную передачу данных.

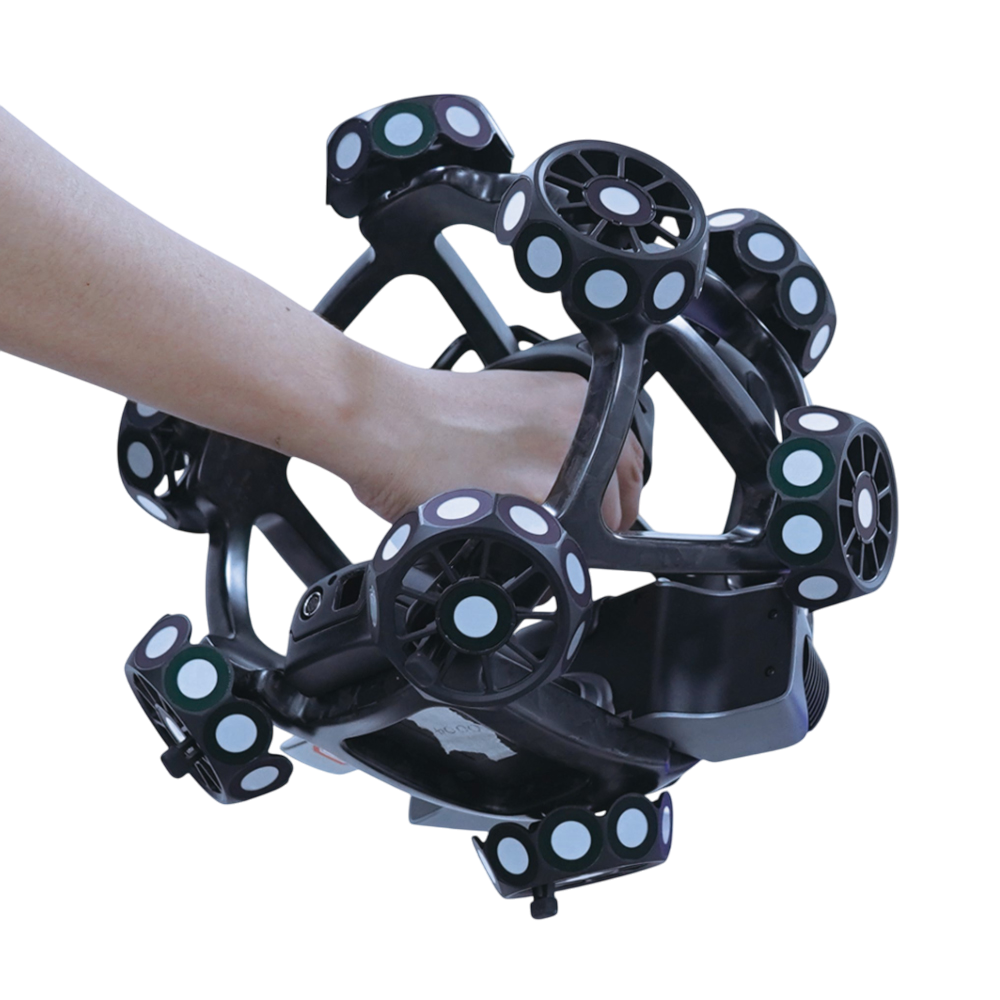

Сканер изготовлен из углеродного волокна аэрокосмического класса в форме сферы, имеет малый вес и эргономическую ручку, что обеспечивает длительное и интенсивное использование.
Трекер имеет интуитивно понятную световую полосу, которая показывает рабочее состояние в режиме реального времени, а конструкция полой решётки помогает камерам поддерживать стабильную температуру на протяжении всего процесса сканирования.
Опционально возможна комплектация портативной координатно-измерительной машиной (беспроводной КИМ) с повторяемостью до 0,025 мм в точке.
Система может работать в сочетании роботами манипуляторами для автоматизированных измерений и контроля, что позволяет использовать её для потоковых измерений на конвейерах.
Лёгкая, эргономичная конструкция, прочный кейс и быстрое развёртывание позволяют использовать оборудование как в цеху, так и на выезде.
Интуитивный интерфейс и быстрое обучение, удобная система настройки, русифицированный интерфейс и высокая автоматизация процессов позволяют быстро вводить специалистов в работу.

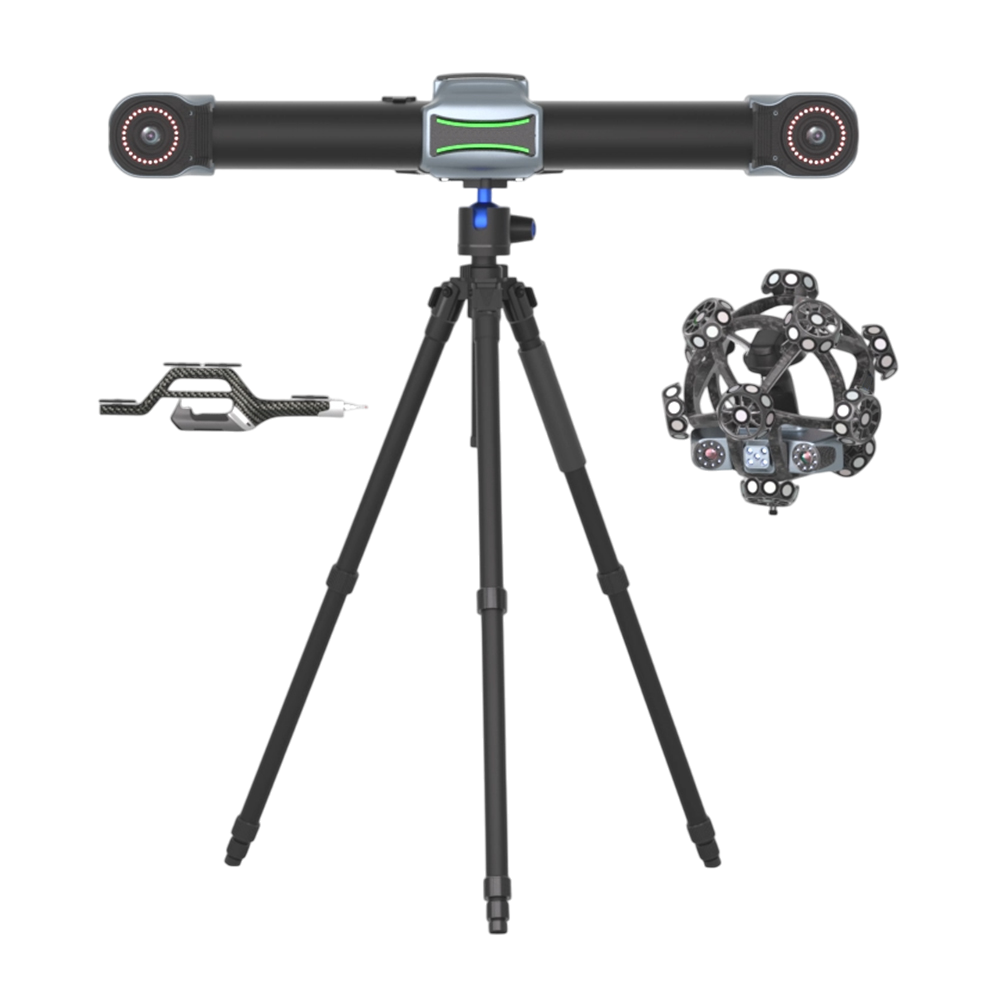

Система оптическая координатно-измерительная бесконтактная ЭлетТрак 49 (оптическая система слежения, ручной лазерный сканер)
Штатив
Калибровочная плита
Калибровочный жезл
Контроллер
Комплект проводов для подключения к сети
Комплект проводов для подключения к компьютеру
Комплект магнитных меток (маркеров)
Комплект рефлекторных меток
Модуль для распознавания кромок
USB накопитель с ПО
Электронный ключ запуска ПО
Техническая документация (руководство по эксплуатации, паспорт)
Транспортировочный кейс.
Контактный зонд.
Ноутбук
Комплект магнитных меток (маркеров)
Комплект рефлекторных меток.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Скорость сбора данных достигает 2 600 000 измерений в секунду, а область сканирования имеет размер 500×600 мм. В стандартном режиме работы система создаёт 21 синий лазерный крест, в режиме работы с высоким разрешением – 7 синих параллельных линий, в режиме сканирования отверстий – 1 синюю лазерную линию. Диапазон измерительного объёма достигает 49 м3, а пределы допускаемой абсолютной погрешности измерений составляют всего ±0,049 мм (в объёме 10,4 м3).
Конструктивно система состоит из оптической системы слежения (трекер) и ручного лазерного сканера (сканер). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов. Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн. Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.
Система ЭлетТрак 49 опционально имеет возможность работы с контактным зондом с повторяемостью до 0,025 мм в точке, а также может применяться для проведения потоковых измерений на конвейерах и работать в сочетании с коботами и роботами манипуляторами для автоматизированных измерений и контроля. Может использоваться для решения задач по реверс-инжинирингу, контролю геометрических параметров и качества изделий, создания новых продуктов в различных отраслях промышленности, образовании и науке.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
от ±0,049 мм до ±0,089 мм
Диапазон измерений
от 10 мм до 6636 мм
Программное обеспечение
TViewer
Масса, кг
1,7 (сканер) / 6,8 (трекер)
Габариты (Д×Ш×В), мм
298×287×230 (сканер) / 1003×157×150 (трекер)
Страна производства
Россия
Метрологические и технические характеристики
| Характеристика | Значение |
| ЭлетТрак 49 | |
| Стандартный режим работы (синий диапазон спектра), количество линий | 21×21 |
| Режим сканирования отверстий (синий диапазон спектра), количество линий | 1 |
| Режим сканирования с высоким разрешением (синий диапазона спектра), количество линий | 7 |
| Режим работы с контактным зондом | есть, опционально |
| Повторяемость измерений контактным зондом, мм | 0,025 |
| Скорость измерений, измерений в секунду | 2 600 000 |
| Область сканирования (поле зрения), мм | до 500×600 |
| Оптимальное расстояние до объекта, мм | 300 |
| Глубина резкости, мм | 400 |
| Рекомендуемый размер измеряемого объекта, м | 0,1 - 12 |
|
Диапазон измерений линейных размеров при выборе режима измерений1), мм: 10,4 м3 28,6 м3 49,0 м3 |
10 - 3621 10 - 5535 10 - 6636 |
| Диапазон измерений линейных размеров при проведении измерений с устройством MSCAN, мм | 10 - 10000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при выборе режима измерений, мм: 10,4 м3 28,6 м3 49,0 м3 |
±0,049 ±0,067 ±0,089 |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм | ±(0,044+0,012∙L1)) |
|
Габаритные размеры (Д×Ш×В), мм, не более: сканер трекер |
298×287×230 1003×157×150 |
|
Масса, кг, не более: сканер трекер |
1,7 6,8 |
| Напряжение питания от источника постоянного тока, В | 24 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
-10~+40 0~90 |
| Количество камер трекера, ед. | 2 |
| Разрешение камер трекера, Мп | 25 |
| Лазерный класс | класс II (безопасный для глаз) |
| Режим интерфейса | USB 3.0 |
| Выходные форматы | stl, ply, obj, igs, wrl, xyz, dae, fbx, ma, asc |
| 1) L – длина объекта в метрах | |
