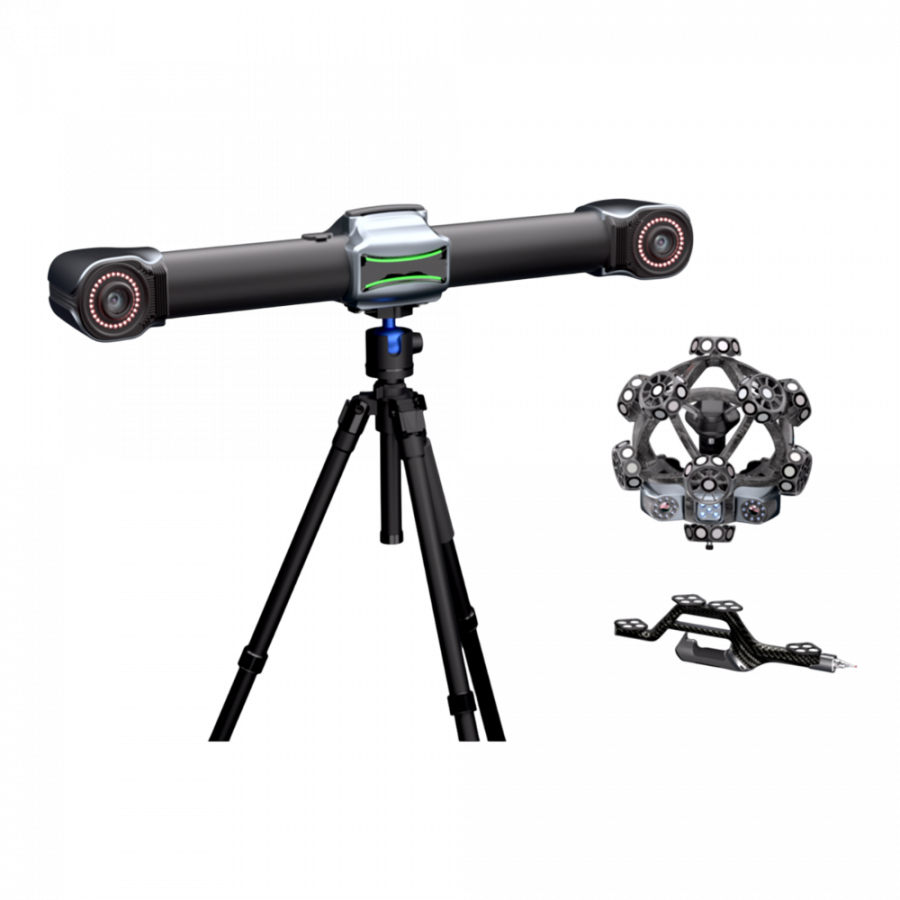

Система оптическая координатно-измерительная ЭлетТрак S

Оптическая координатно-измерительная система ЭлетТрак S, оснащённая 25-мегапиксельными промышленными камерами и надёжными встроенными процессорами для периферийных вычислений, специально разработана для измерения крупногабаритных деталей на большом расстоянии и с высокой скоростью. Система обеспечивает мощные возможности 3D-измерений с расстоянием отслеживания до 8,5 метров и высокоточным диапазоном измерений 135 м³. Это позволяет без труда решать самые разнообразные задачи, включая измерение крупногабаритных деталей в аэрокосмической, энергетической и тяжелой промышленности.

Надёжность системы обеспечивается благодаря 99 лазерным линиям и скорости измерения до 4 860 000 измерений в секунду, что гарантирует точность и стабильность результатов в любых условиях. В сверхбыстром режиме сканирования система создаёт 81 пересекающуюся лазерную линию, в режиме сканирования в высоком разрешении – 17 синих параллельных линий, в режиме сканирования отверстий – 1 синюю лазерную линию. Область сканирования системы имеет размер 800×700 мм, а рекомендуемый размер измеряемого объекта – до 12 м.

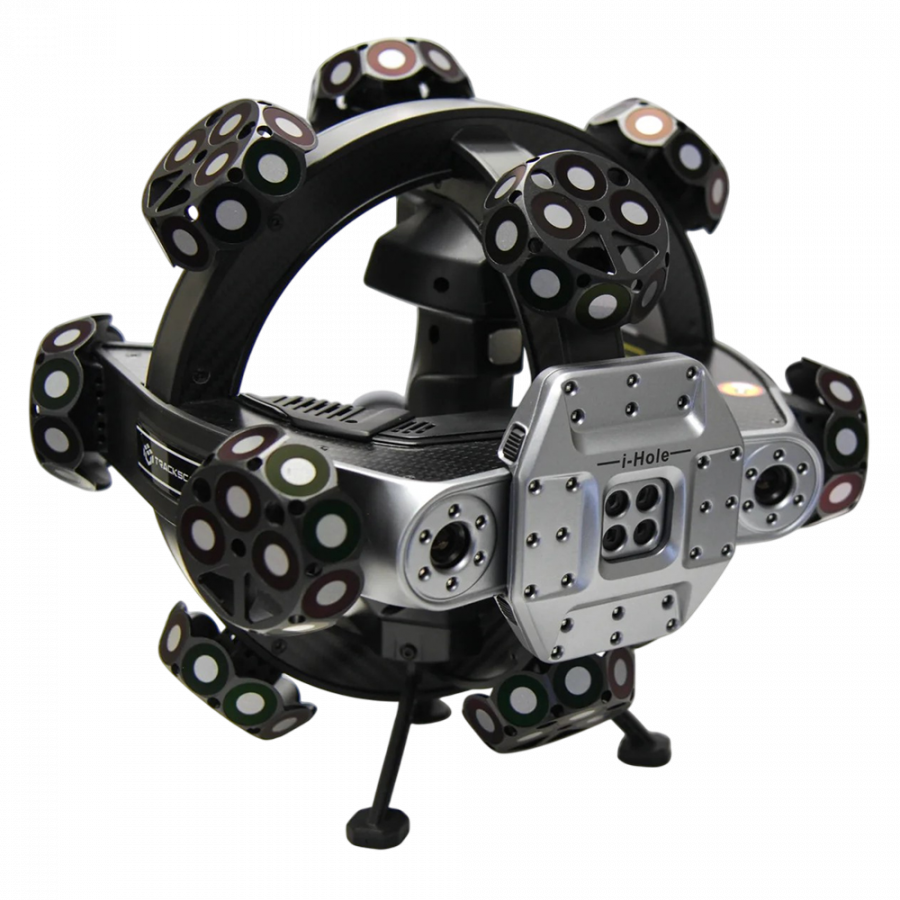

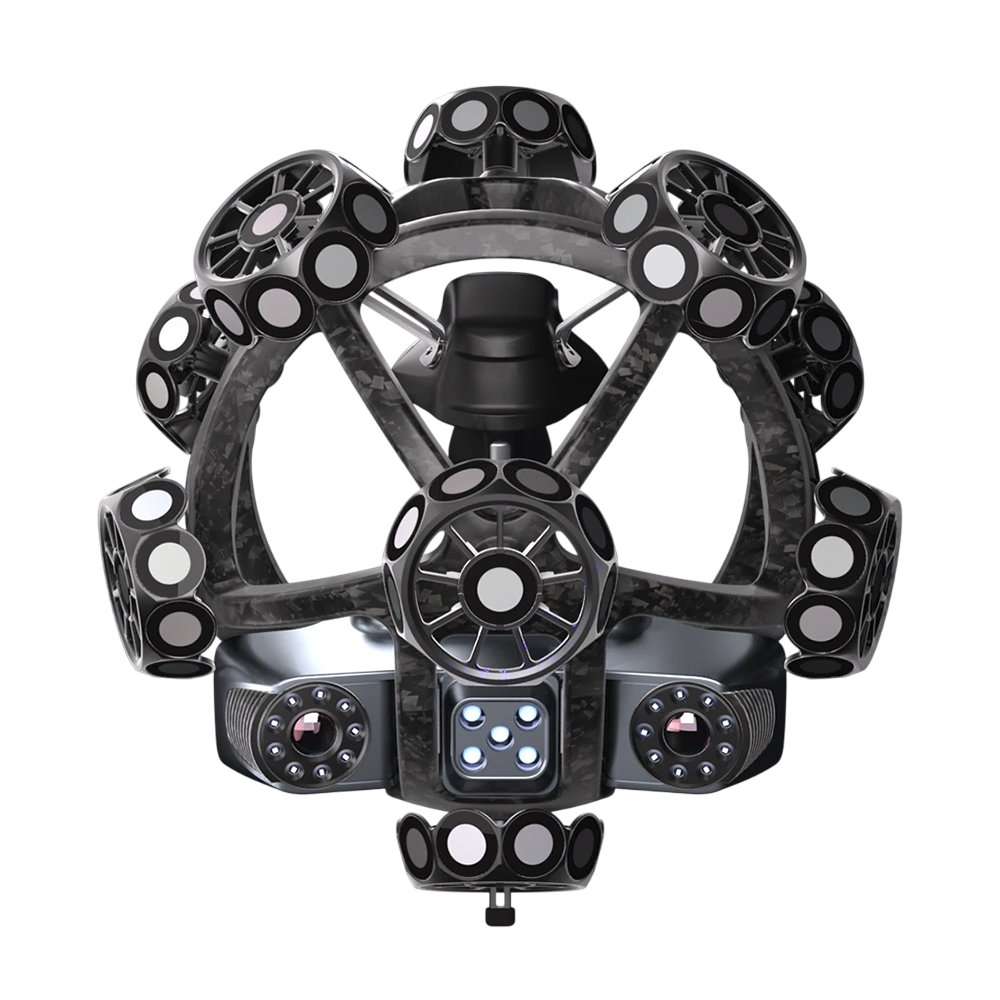

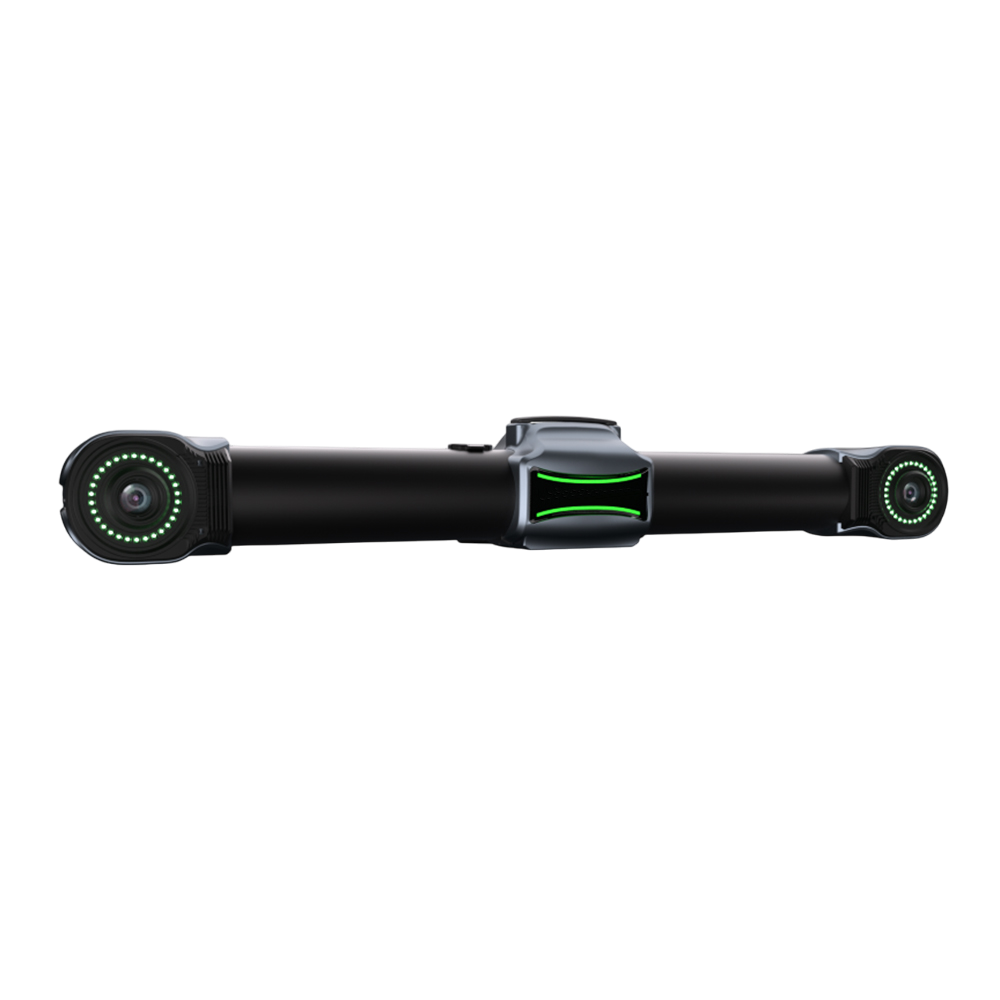

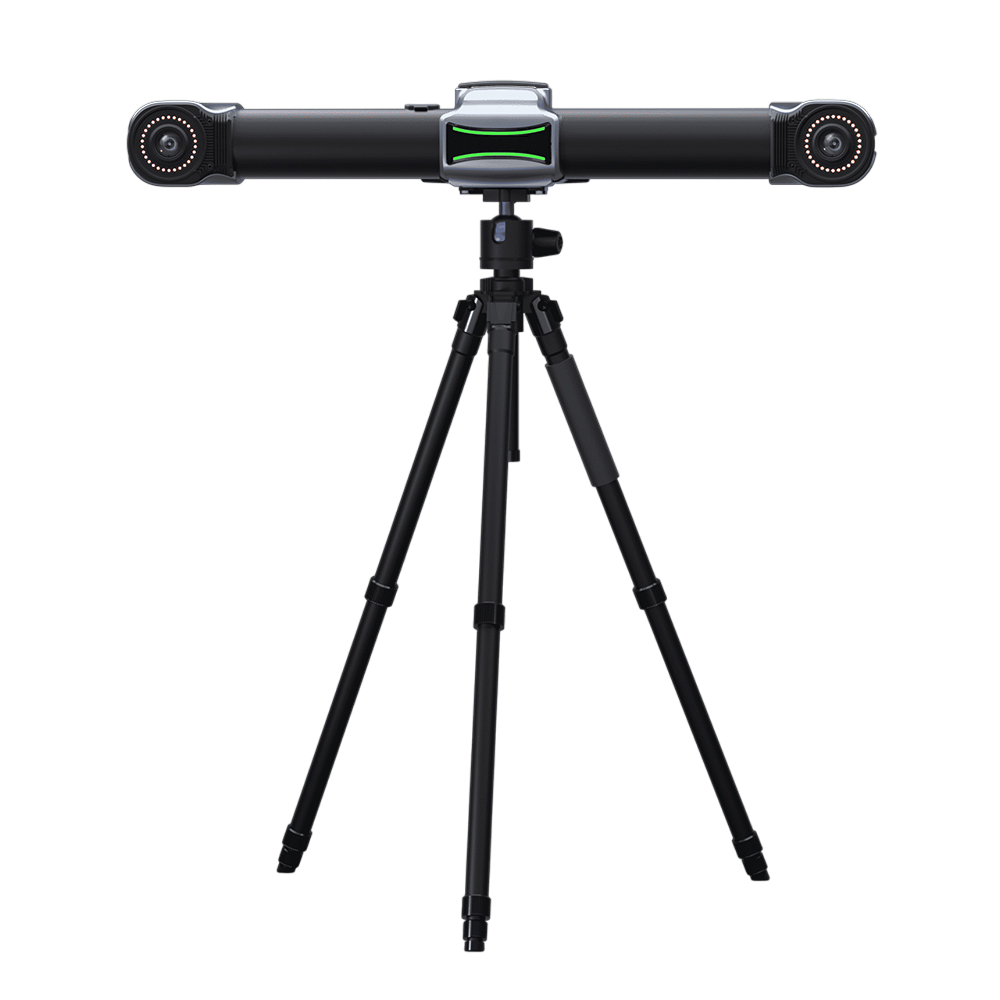

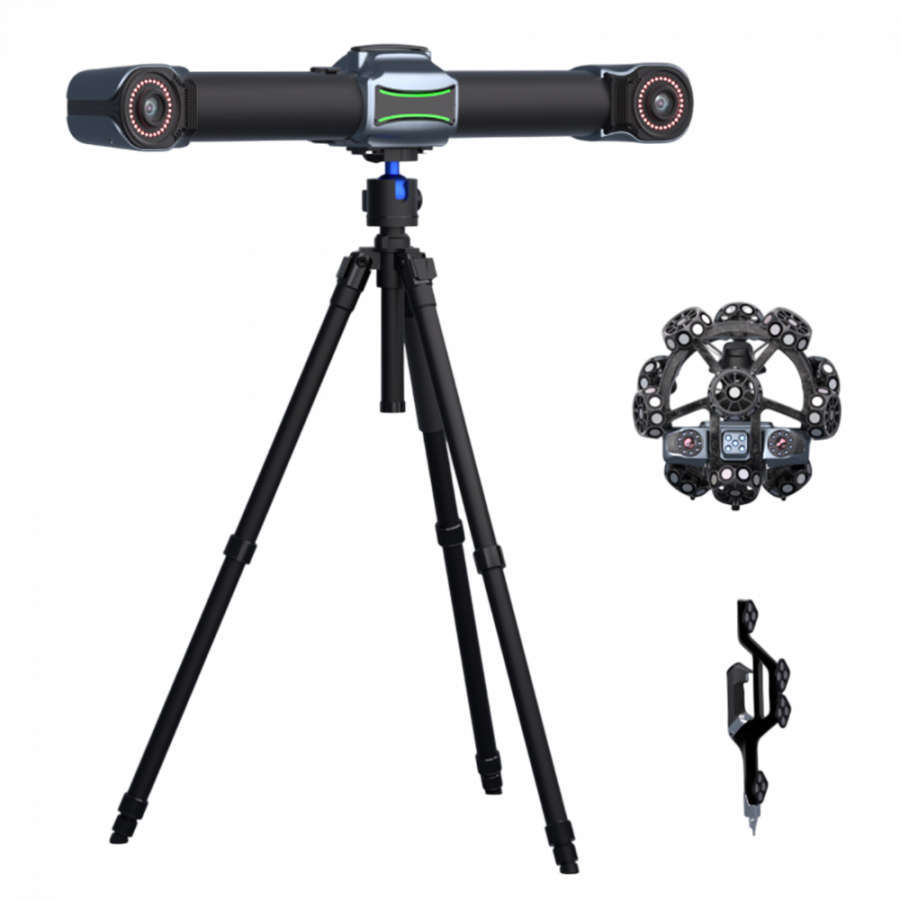

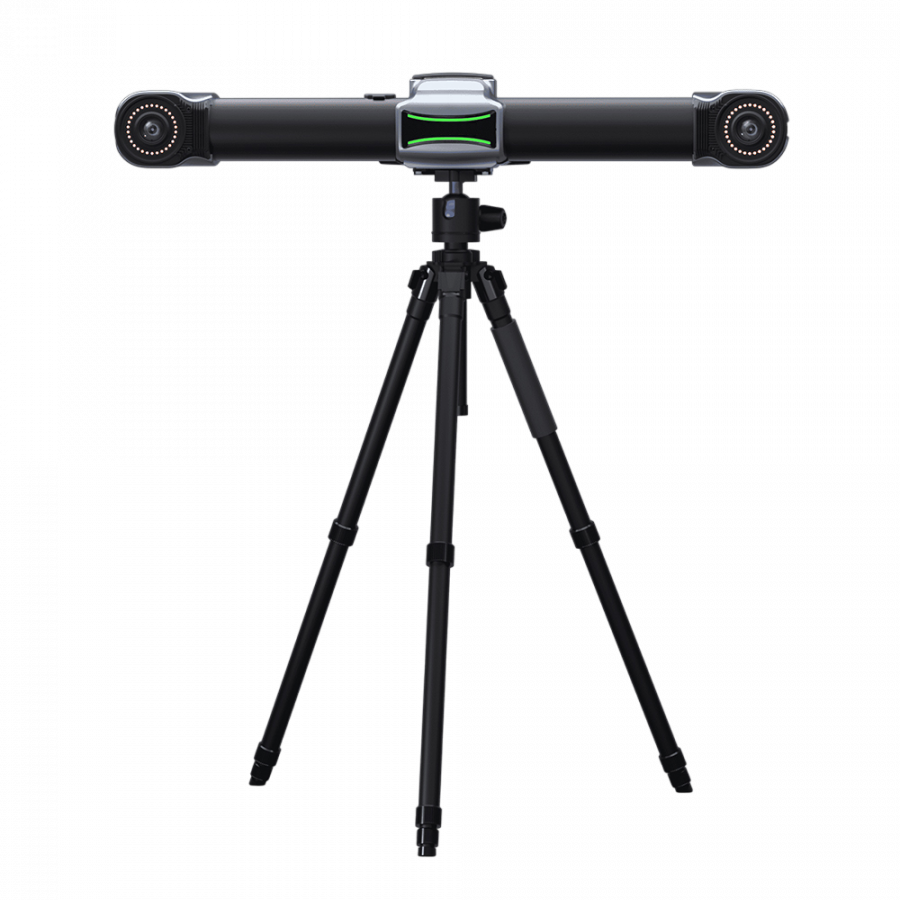

Конструктивно система состоит из оптической системы слежения (трекер) и ручного лазерного сканера (сканер). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов. Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн. Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.

Как 3D-сканер, так и оптический трекер имеют мощные встроенные процессоры для периферийных вычислений, которые обрабатывают изображения и данные в реальном времени и выводят 3D-координаты. В сочетании с батареями и внешними WNIC, он позволяет пользователям измерять объекты по беспроводной сети. Интеллектуальное и беспроводное 3D-сканирование, полностью работает от аккумулятора и поддерживает беспроводную передачу данных.

Благодаря инновационным алгоритмам и встроенным процессорам, оптическая координатно-измерительная система ЭлетТрак S готова к работе в любых условиях, от аэрокосмической до тяжелой промышленности. Он идеально подходит для задач по обратному проектированию, контролю геометрии и разработке новых продуктов.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

Идеально подходит для захвата 3D-данных и быстрого определения отклонений деталей, что обеспечивает более эффективные и интеллектуальные измерения.

Оснащена 25-мегапиксельными промышленными камерами и надёжными встроенными процессорами для периферийных вычислений.

Специально разработана для измерения крупногабаритных деталей на большом расстоянии и с высокой скоростью.

Технология оптического отслеживания позволяет измерять детали без необходимости прикреплять маркеры.

Сканер и трекер системы имеют мощные встроенные процессоры для периферийных вычислений, которые обрабатывают изображения и данные в реальном времени и выводят 3D-координаты.

Беспроводное 3D-сканирование и передача данных обеспечивают свободу действий и позволяют проводить сканирование в любых условиях.

Система подключается автоматически при включении, не требуя сложных настроек, и мгновенно начинает сканирование.

Диапазон измерений линейных размеров достигает 135 м³, а максимальное расстояние между трекером и сканером при сканировании до 8,5 м.

Имеет скорость сканирования до 4 860 000 измерений в секунду и увеличенную область сканирования 800×700 мм.

В сверхбыстром режиме сканирования система создаёт 81 пересекающуюся лазерную линию (27 перекрестий из трёх линий), в режиме сканирования в высоком разрешении – 17 синих параллельных линий, в режиме сканирования отверстий – 1 синюю лазерную линию.

Режим сканирования в высоком разрешении (17 параллельных лазерных линий) позволяет захватывать сложные детали, такие как щели и углы, с высокой точностью и скоростью, что обеспечивает точные и всеобъемлющие цифровые модели.

Достигает максимальной объёмной точности ±0,048 мм для измерительного объёма 10,4 м3, что соответствует строгим промышленным требованиям к измерениям.

Стабильная конструкция, большой объём отслеживания и надёжный алгоритм калибровки краев избавляет от необходимости часто перемещать трекеры и позволяет эффективно измерять большие компоненты в одном положении.

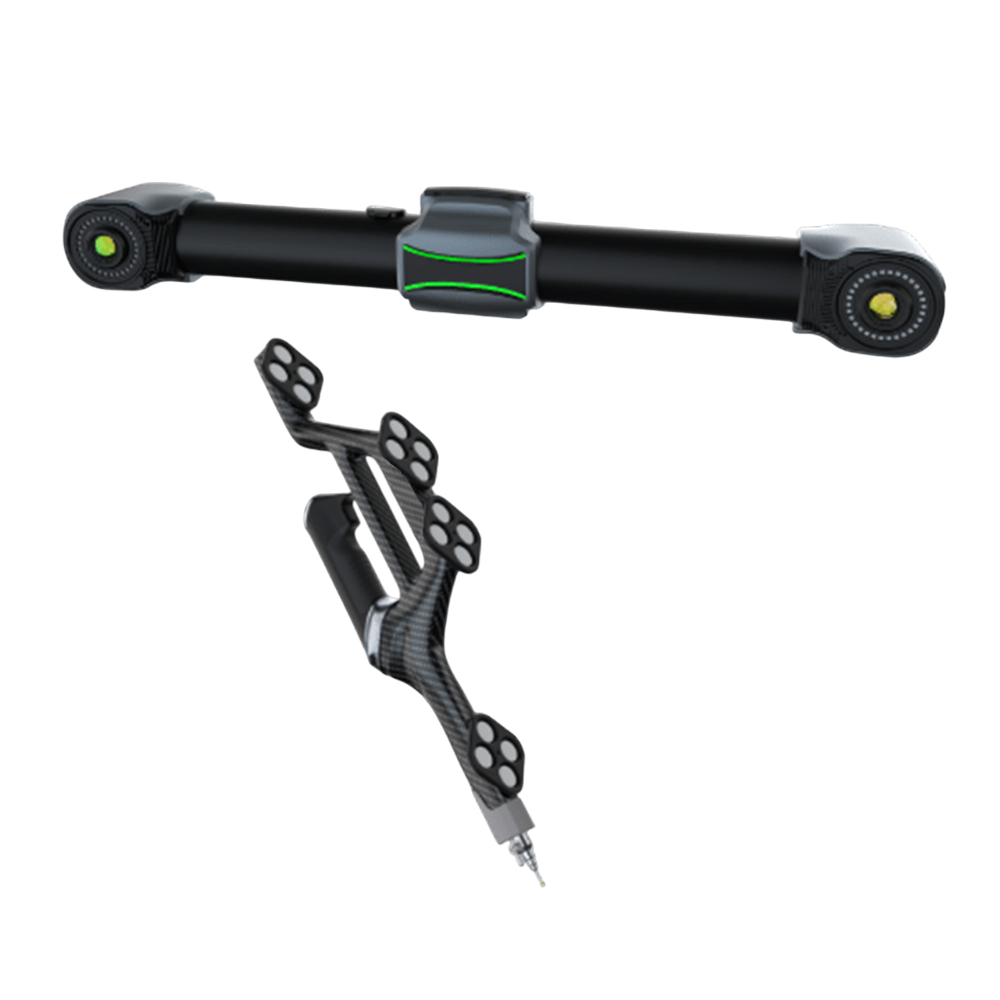

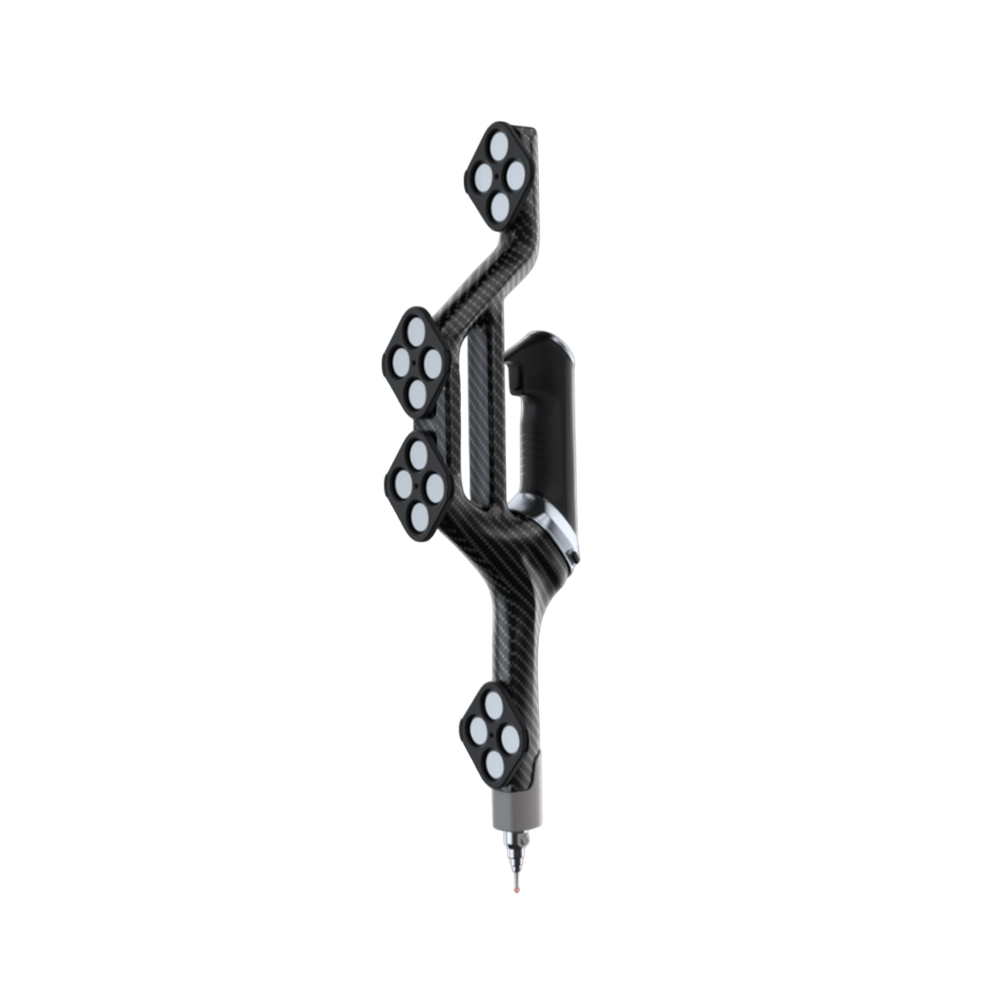

Опционально возможна комплектация портативным контактным зондом с повторяемостью до 0,025 мм в точке для зондирования недоступных областей, таких как контрольные отверстия и скрытые точки.

Система может работать в сочетании роботами манипуляторами для автоматизированных измерений и контроля, что позволяет использовать её для потоковых измерений на конвейерах.

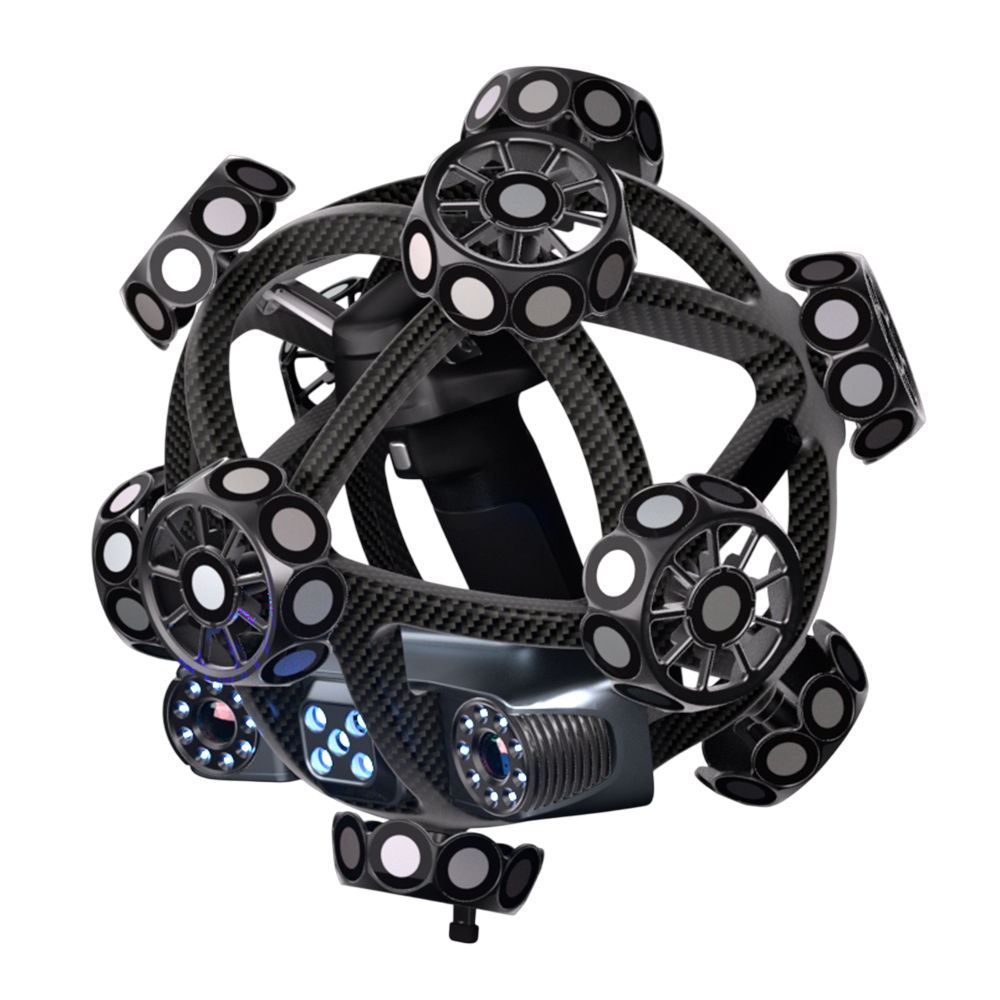

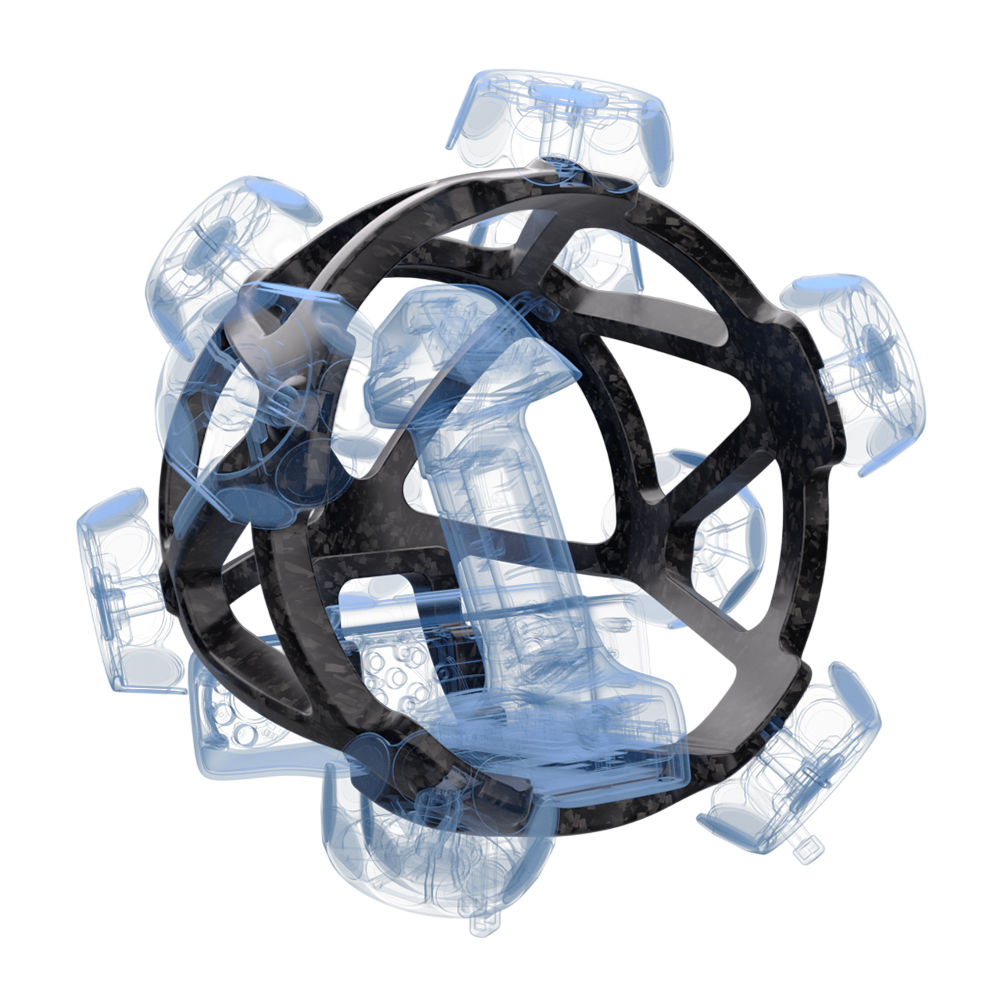

3D-сканер использует инновационную технологию Carbon Fiber Frame Integrated Molding (CFFIM) для обеспечения лёгкости конструкции и высокой прочности.

Сканер отличается высокой стабильностью, поскольку его структура устойчива и не подвержена температурным колебаниям.

Диапазон измерений можно динамически расширять, добавляя больше трекеров для измерения крупномасштабных объектов без ущерба для точности.

Лёгкая, эргономичная конструкция, прочный кейс и быстрое развёртывание позволяют использовать оборудование как в цеху, так и на выезде.

Интуитивный интерфейс и быстрое обучение, удобная система настройки, русифицированный интерфейс и высокая автоматизация процессов позволяют быстро вводить специалистов в работу.

Комплектация

Стандартная комплектация:

Система оптическая координатно-измерительная бесконтактная ЭлетТрак S (оптическая система слежения, ручной лазерный сканер)

Штатив

Калибровочная плита

Калибровочный жезл

Контроллер

Комплект проводов для подключения к сети

Комплект проводов для подключения к компьютеру

Комплект магнитных меток (маркеров)

Комплект рефлекторных меток

Модуль для распознавания кромок

USB накопитель с ПО

Электронный ключ запуска ПО

Техническая документация (руководство по эксплуатации, паспорт)

Транспортировочный кейс.

Дополнительная комплектация (по запросу):

Контактный зонд

Комплект для беспроводного подключения к компьютеру

Ноутбук

Комплект магнитных меток (маркеров)

Комплект рефлекторных меток.

Дополнительная информация

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
