Система оптическая координатно-измерительная ЭлетТрак С
По запросу
Беспроводная оптическая координатно-измерительная система ЭлетТрак С имеет мощные встроенные микросхемы и встроенный источник питания, беспроводные 3D-сканер и оптический трекер, и предназначена для точных 3D-измерений деталей малого и среднего размера.
Подробности
Беспроводная оптическая координатно-измерительная система ЭлетТрак С имеет мощные встроенные микросхемы и встроенный источник питания, беспроводные 3D-сканер и оптический трекер, и предназначена для точных 3D-измерений деталей малого и среднего размера. В системе используются самые передовые технологии, предоставляющие максимальные возможности 3D-сканирования, а благодаря беспроводному и точному 3D-сканированию без меток и высокой портативности ЭлетТрак С обеспечивает эффективные и надёжные измерения в самых разных областях. Система ЭлетТрак С является одним из самых перспективных решений на рынке портативных 3D-сканирующих систем, предлагая высокую точность, мобильность и удобство в использовании.
Скорость сбора данных достигает 4 900 000 измерений в секунду, а область сканирования имеет размер 500×600 мм. В стандартном режиме работы система создаёт 17 синих лазерных крестов, в режиме работы с высоким разрешением – 7 синих параллельных линий, в режиме сканирования отверстий – 1 синюю лазерную линию. Диапазон измерительного объёма составляет 10,4 м3 с пределом допускаемой абсолютной погрешности измерений ±0,064 мм.

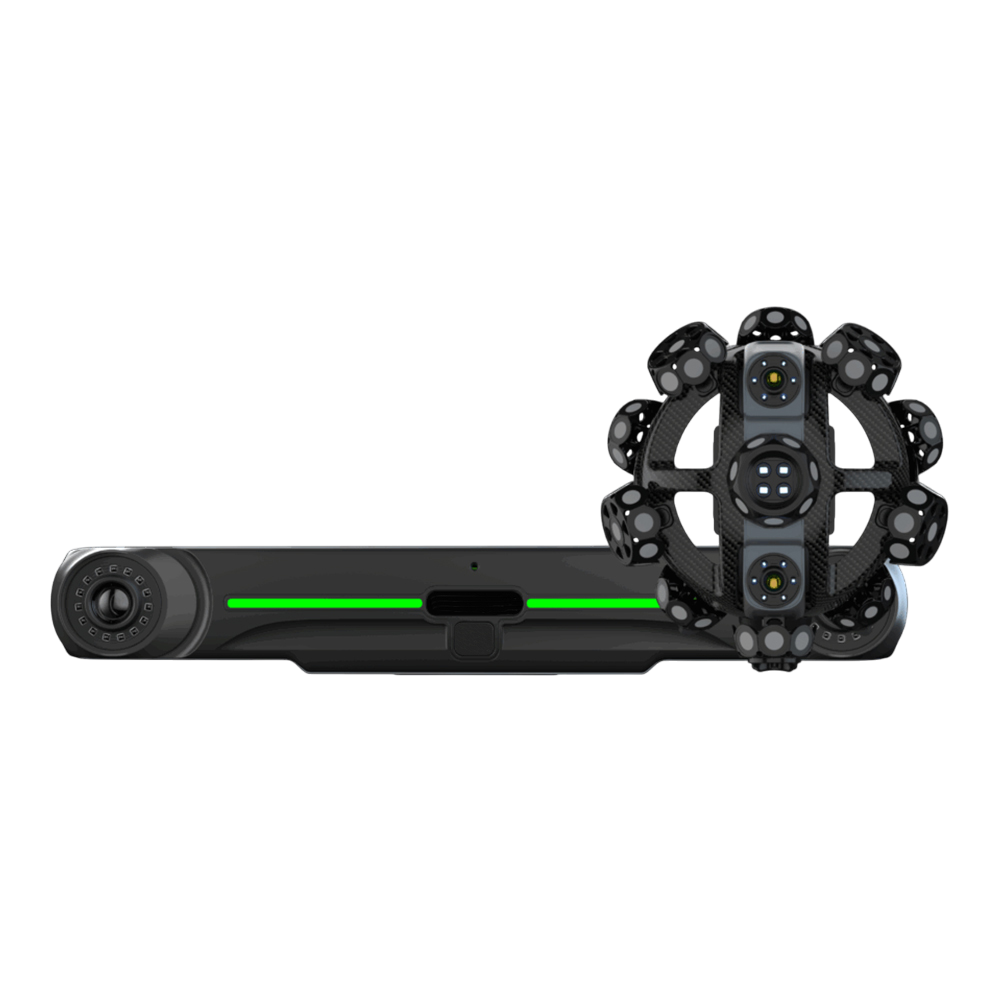

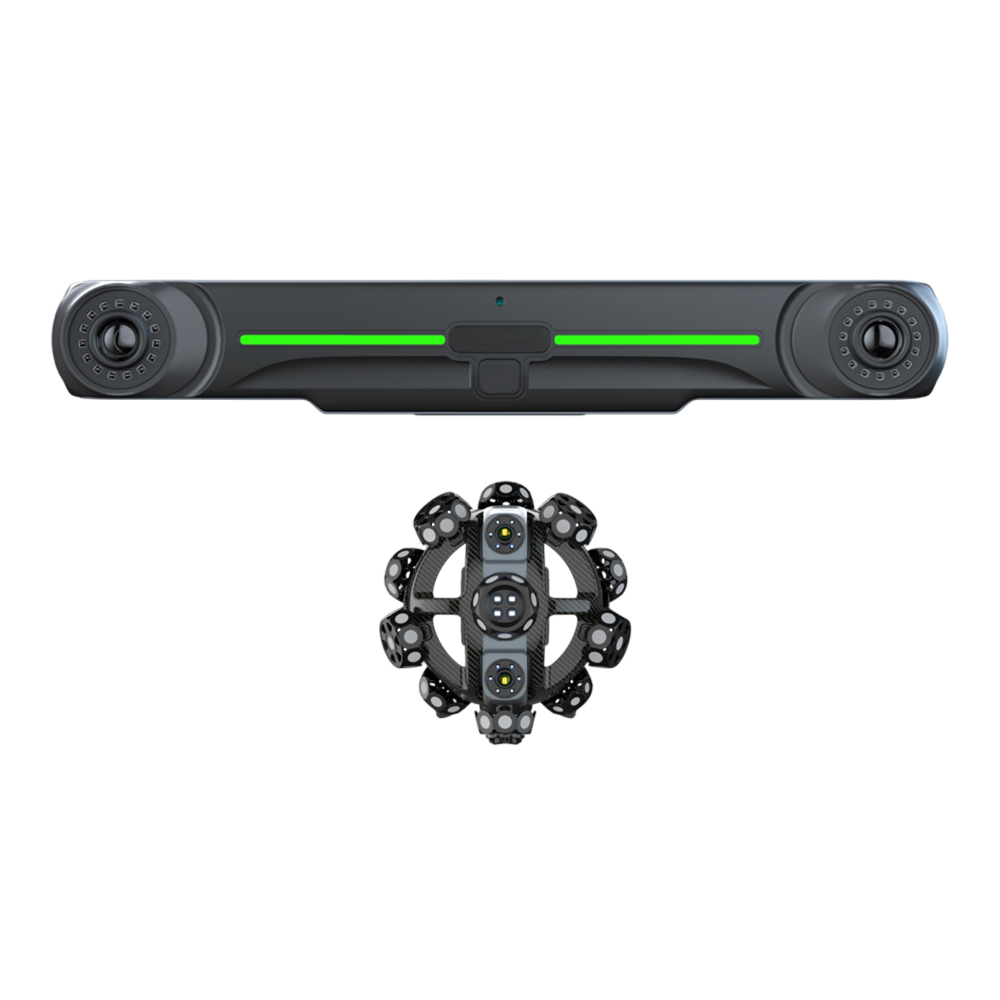

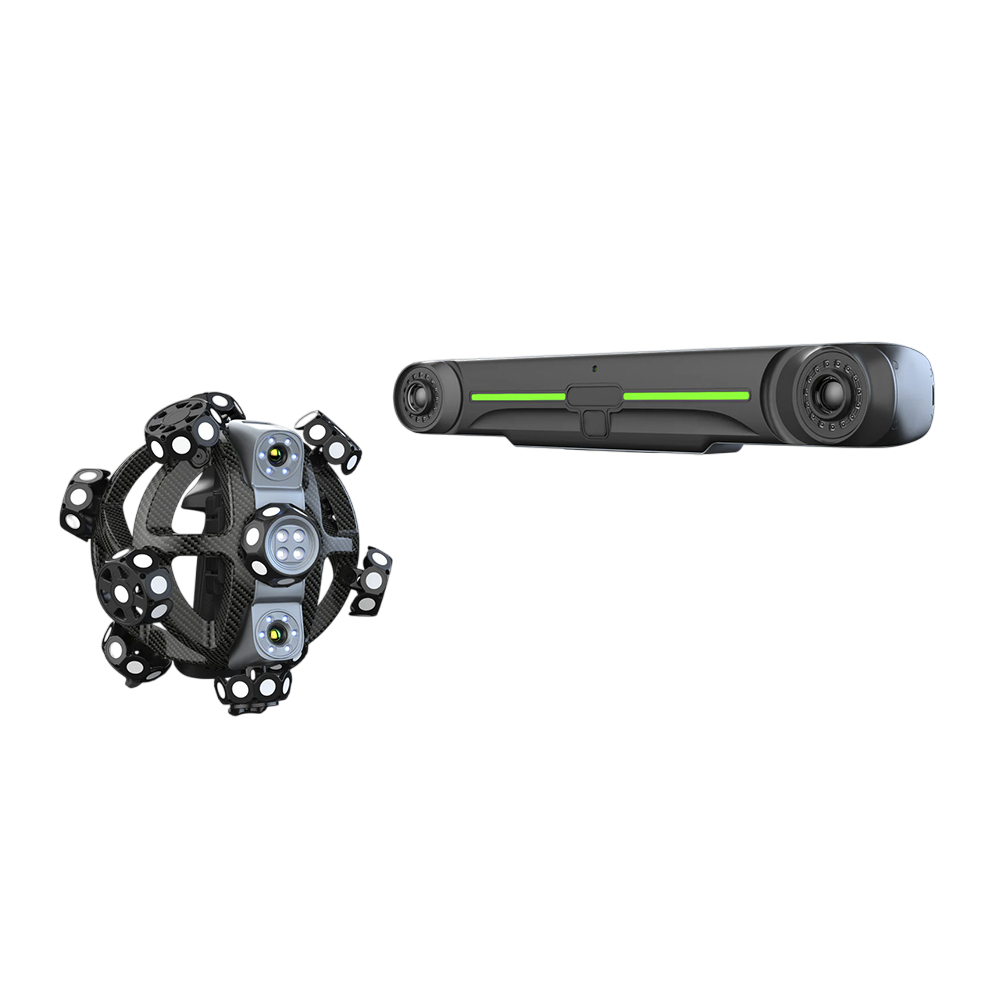

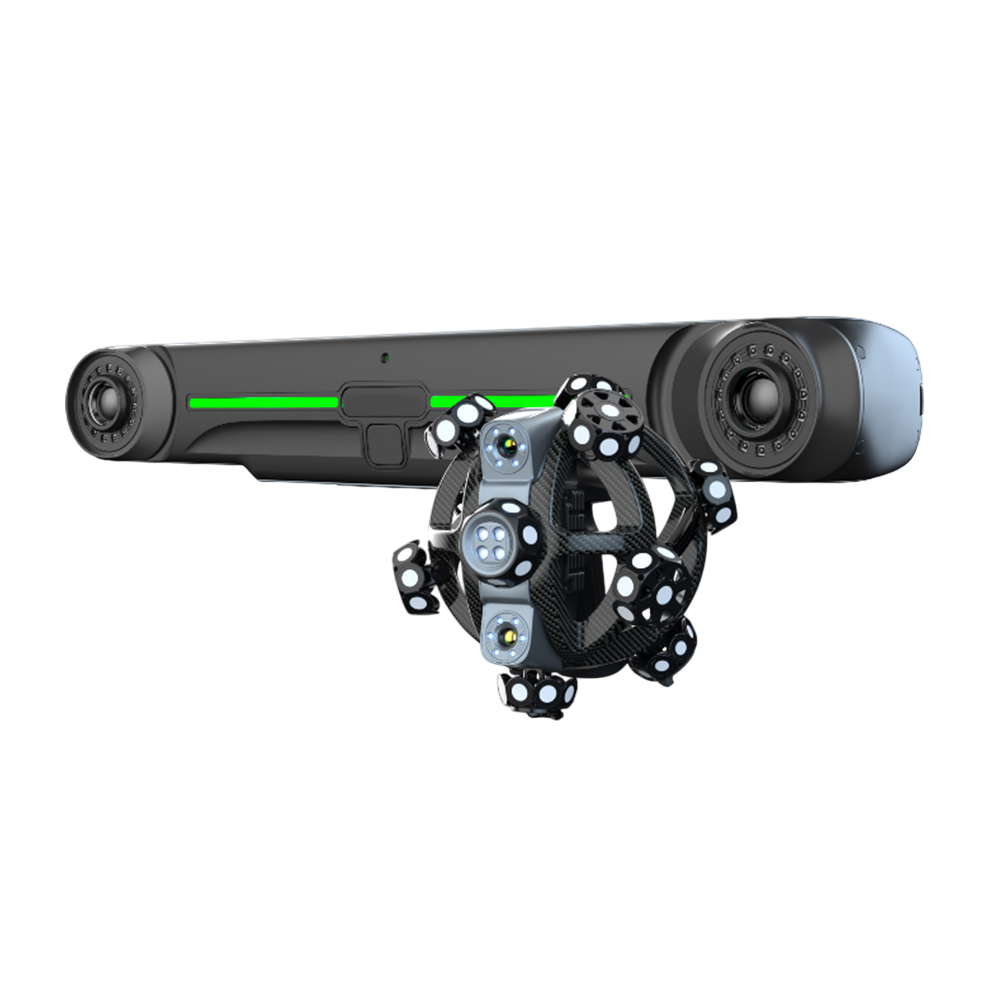

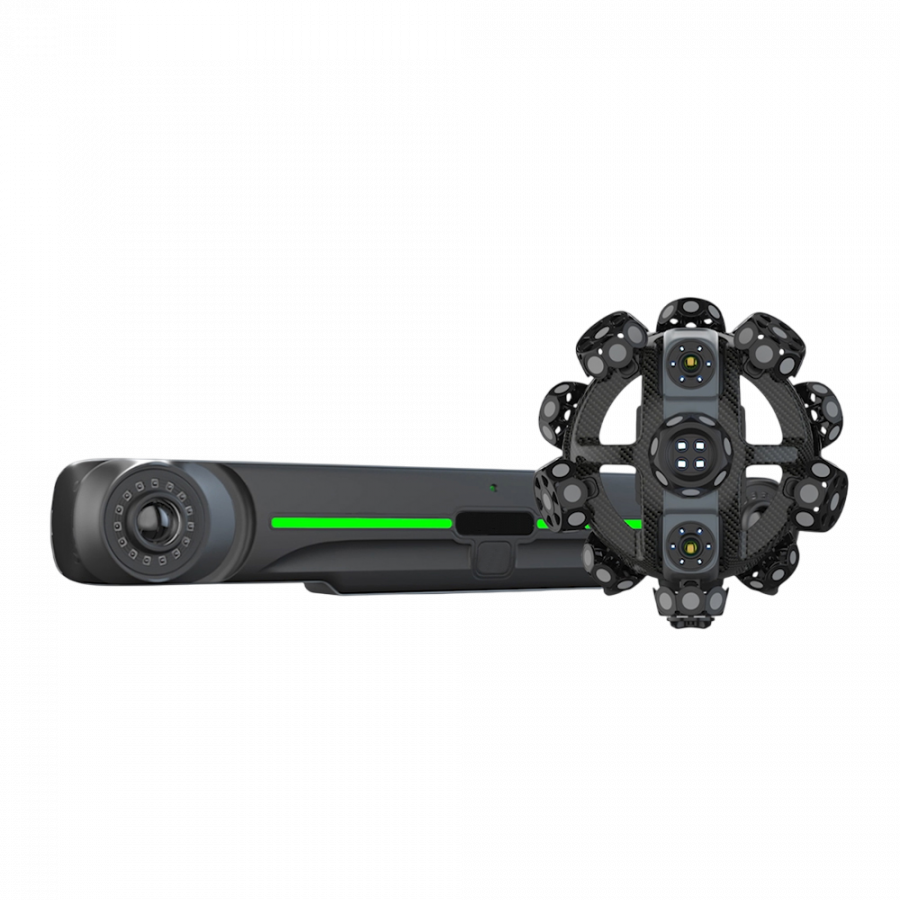

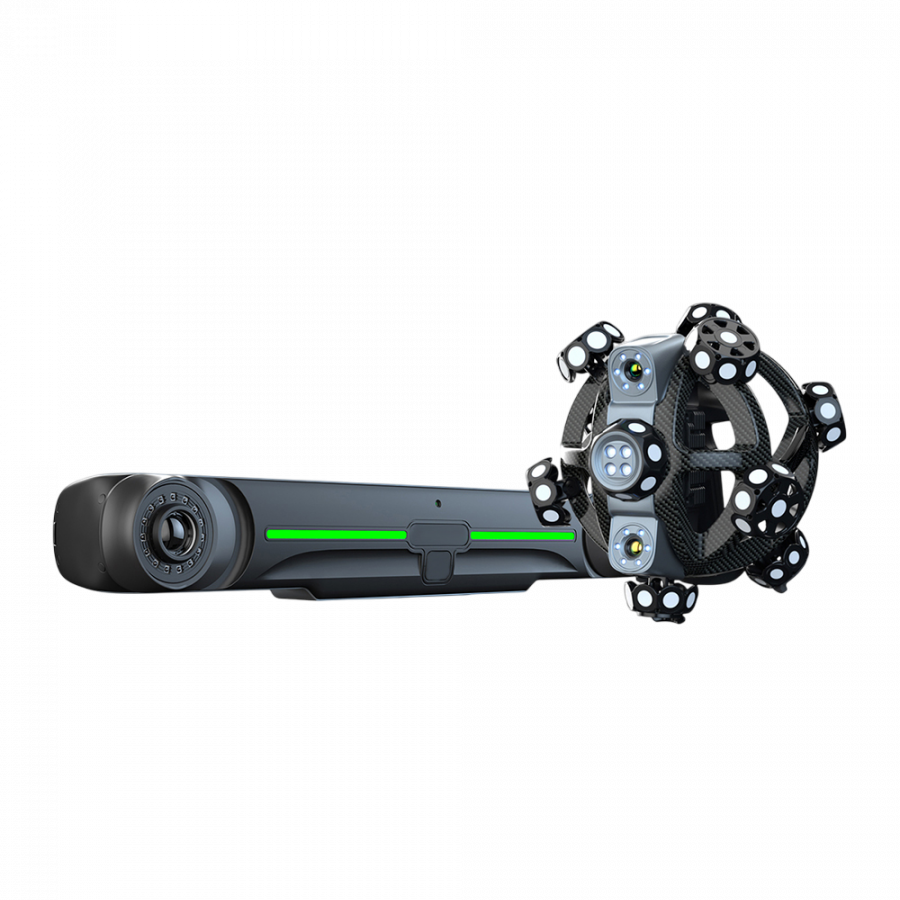

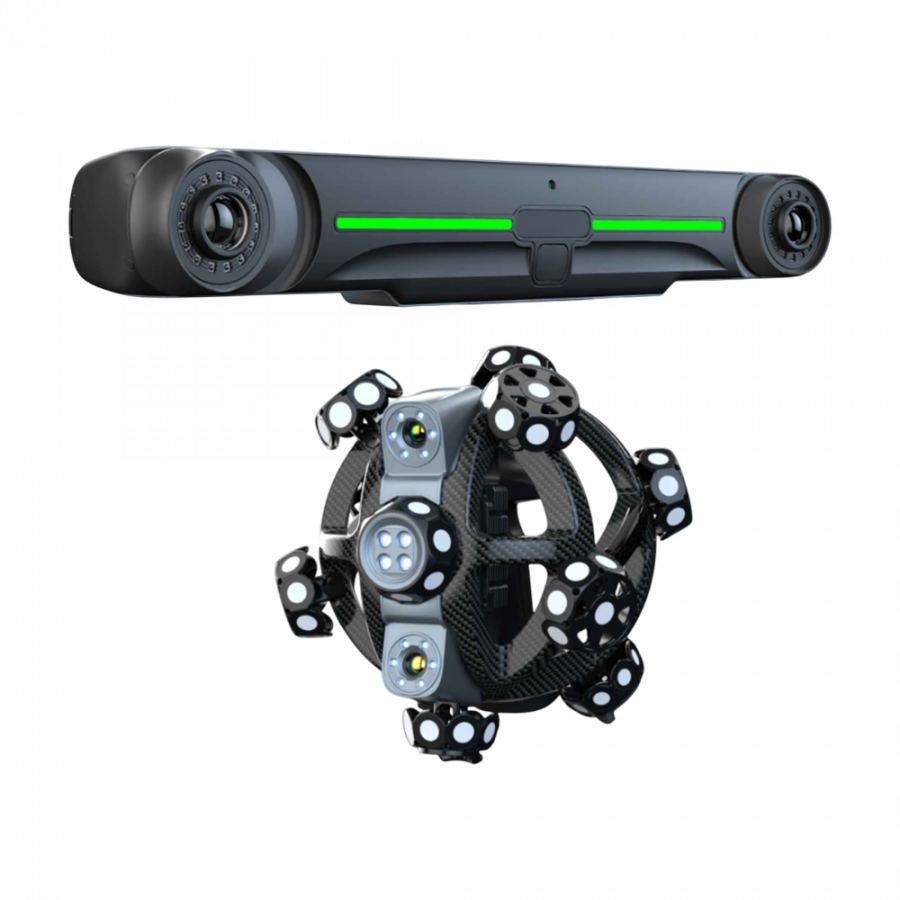

Конструктивно система состоит из оптической системы слежения (трекер), ручного лазерного сканера и комплекта соединительных кабелей. По запросу систему можно доукомплектовать комплектом для беспроводного подключения к компьютеру по радиоканалу. Дополнительно система может комплектоваться беспроводным измерительным зондом для проведения контактных измерений. Одновременно с одним сканером могут работать до четырёх трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением.

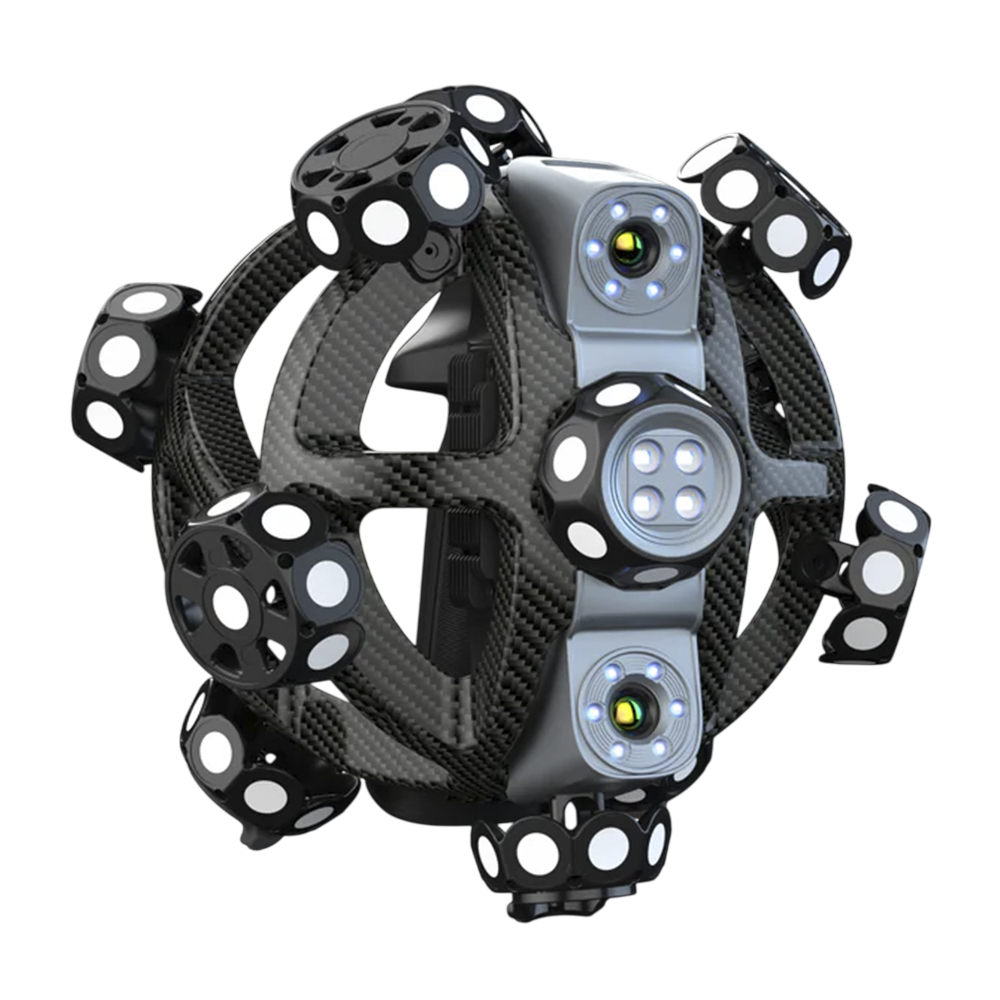

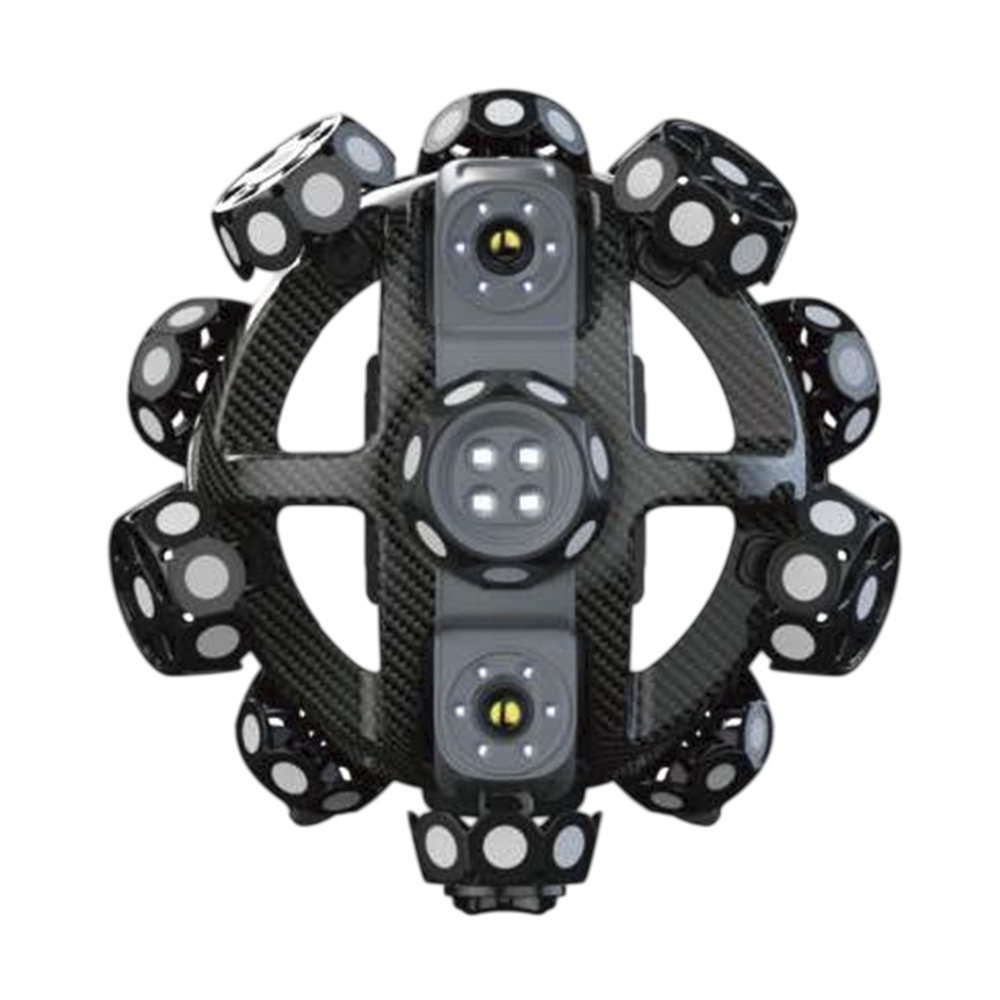

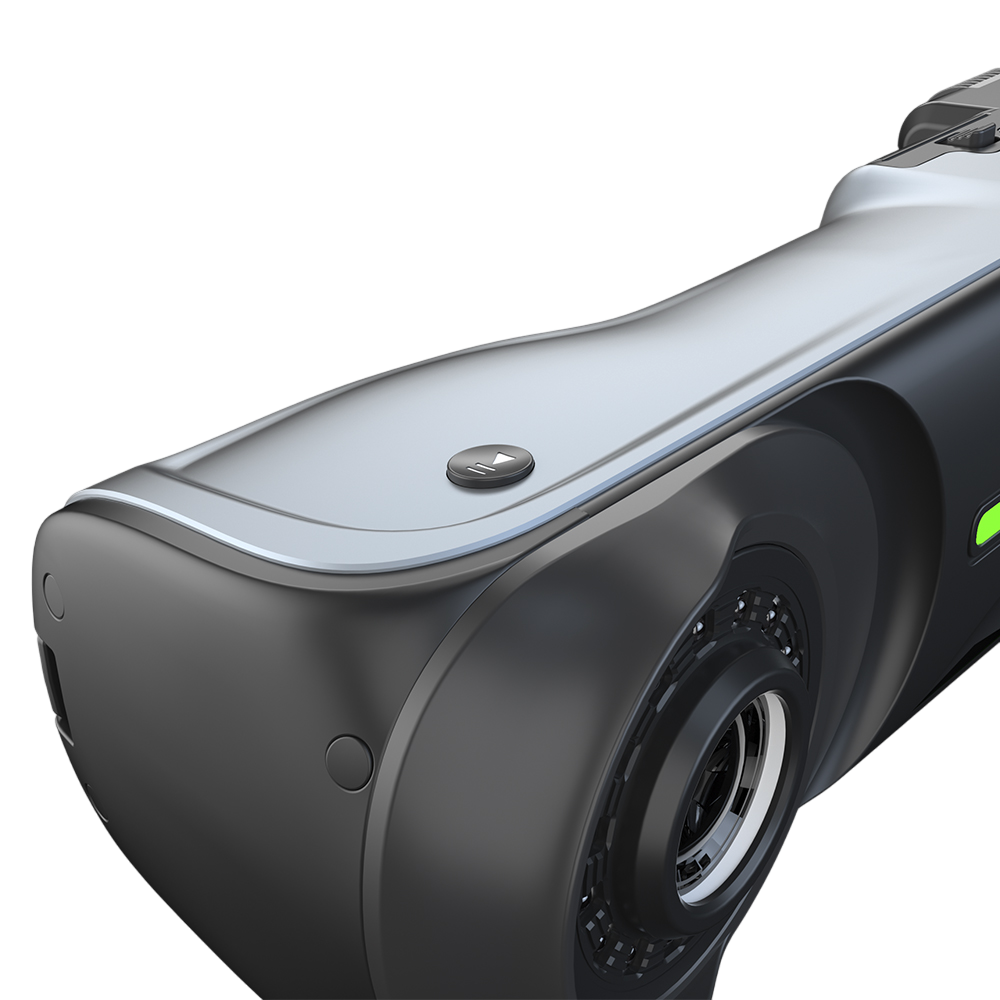

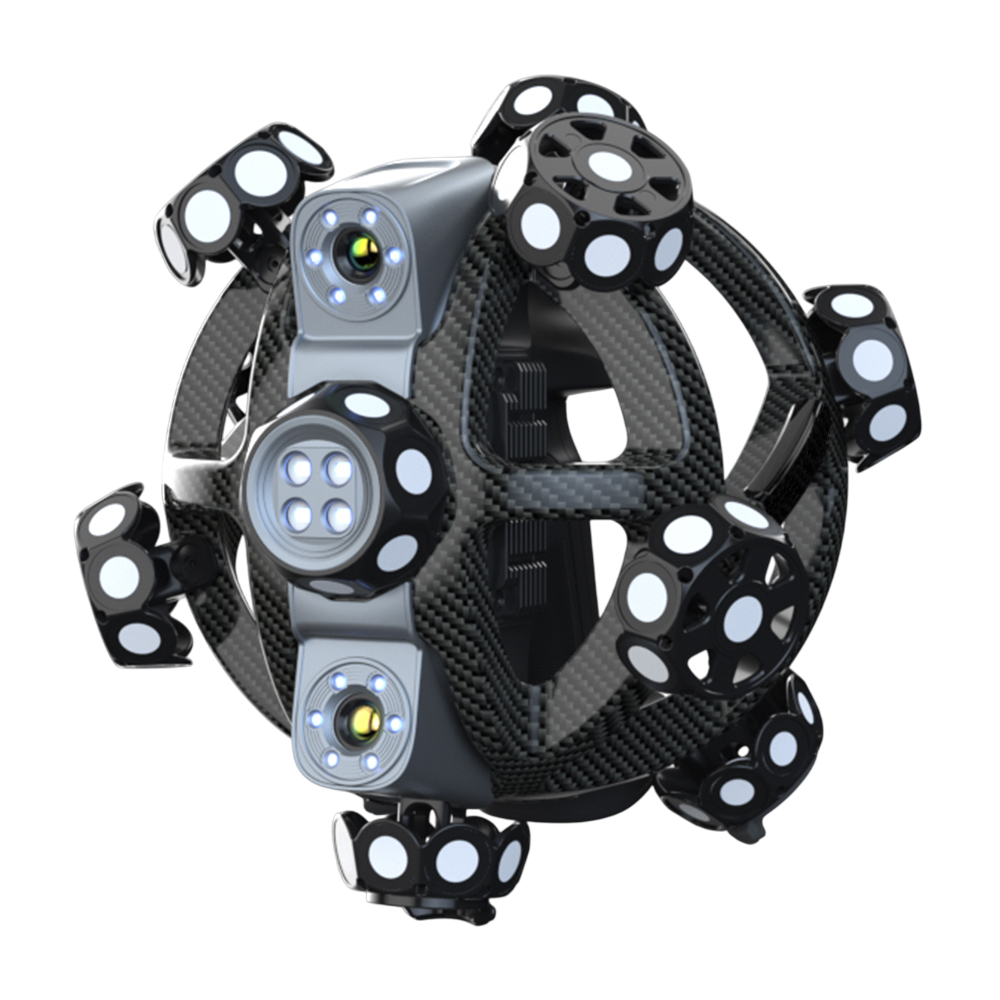

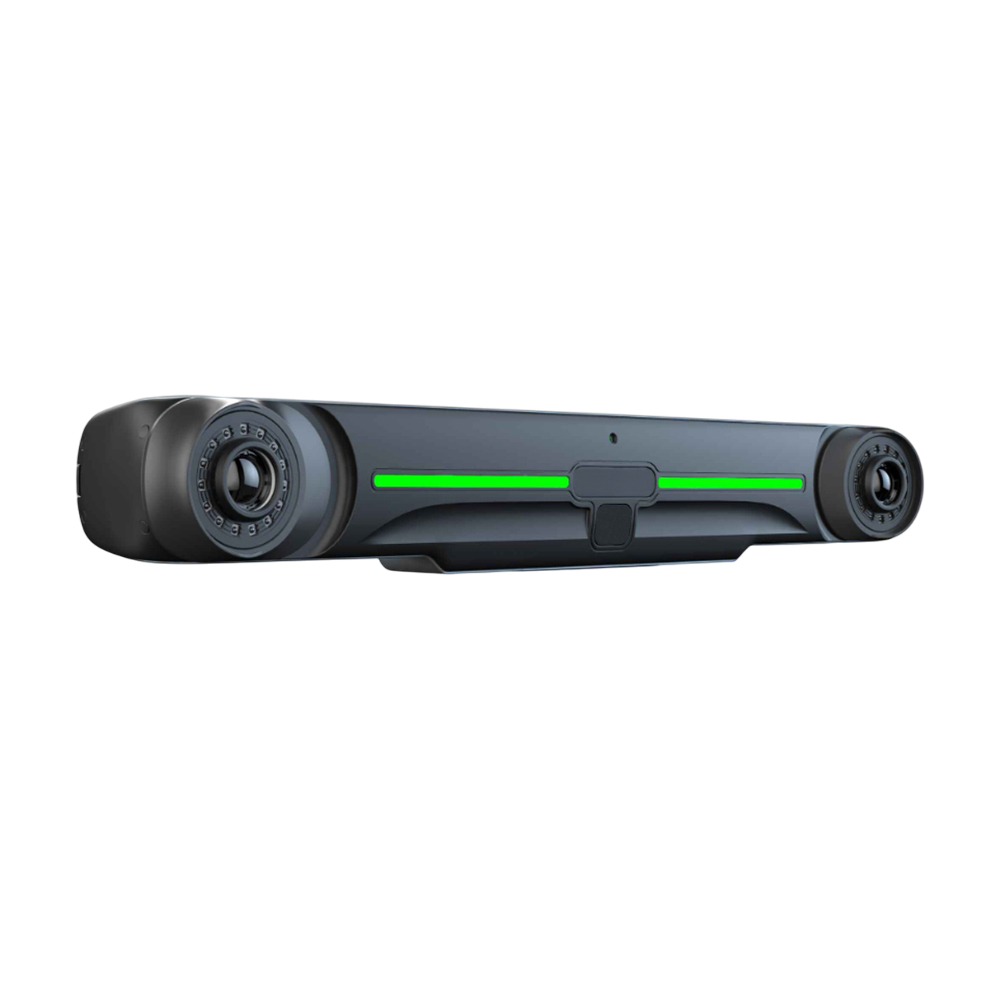

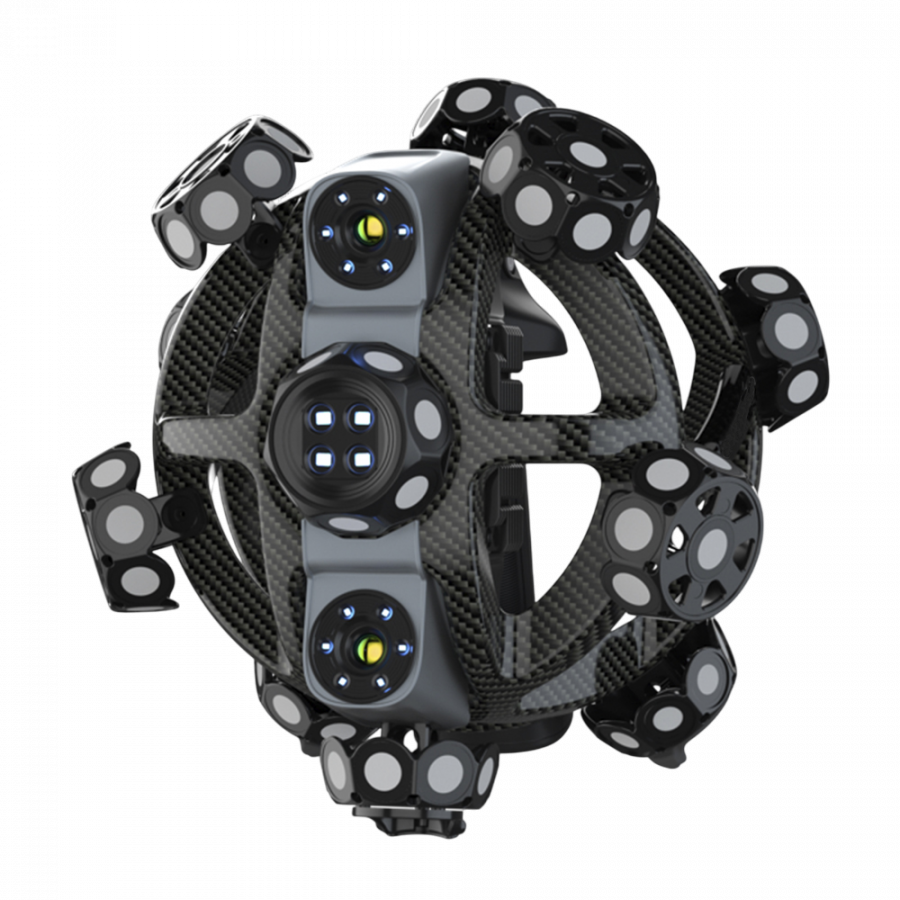

Сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, зонда и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

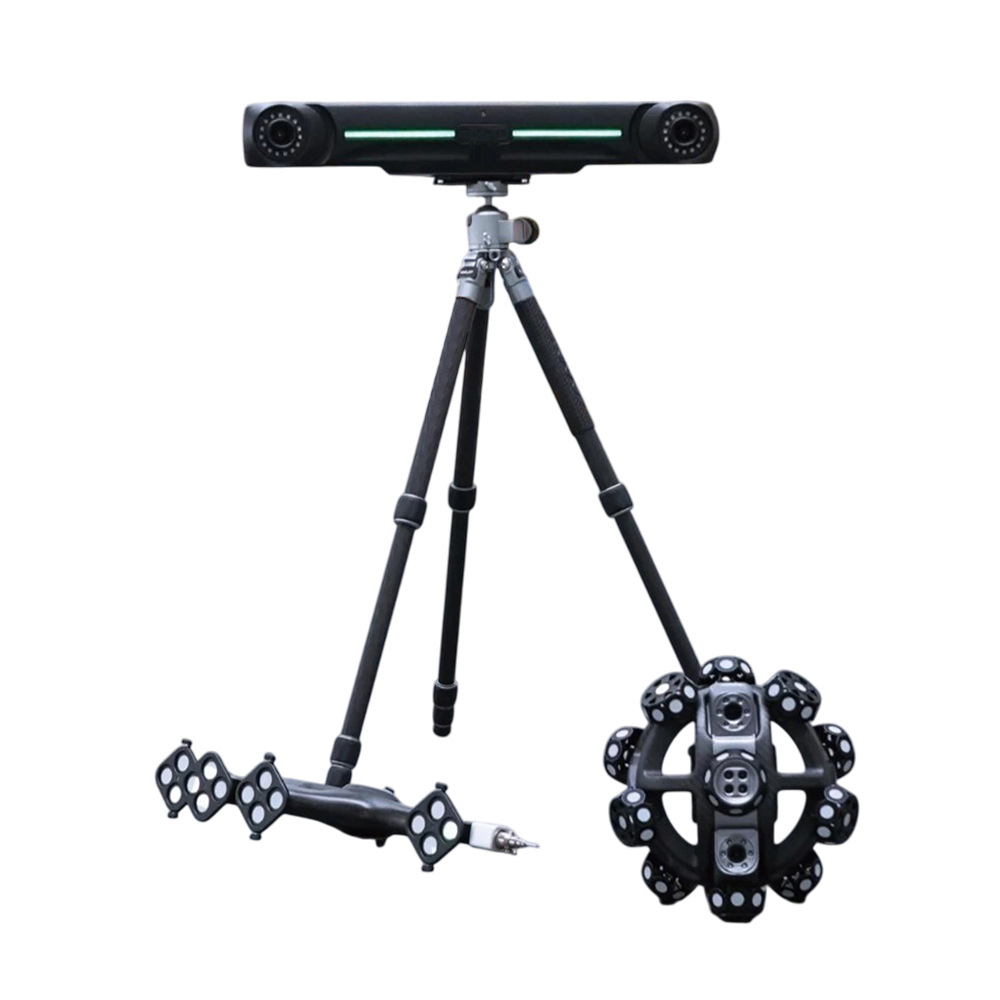

Система ЭлетТрак С опционально имеет возможность работы с контактным зондом с повторяемостью до 0,025 мм в точке. Благодаря уникальной архитектуре сканера и специальному методу крепления система совместима с различными типами роботов, что позволяет использовать её для автоматизированных измерений и контроля.
Оптическая координатно-измерительная система ЭлетТрак С применяется для высокоточных 3D-измерений объектов различного размера, в том числе для высокоточной оцифровки отдельных участков. Она применяется в контроле качества, обратном инжиниринге, 3D-печати и моделировании, проведении пусконаладочных работ, образовании и науке.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
В сочетании с технологией трёхмерного лазерного сканирования и высокоточным динамическим отслеживанием с помощью оптического трекера обеспечивает быстрый и точный сбор данных.
Предназначена для 3D-измерений малого и среднего размера.
Благодаря мощным встроенным микросхемам и встроенному источнику питания, 3D-сканер и оптический трекер полностью беспроводные, что обеспечивает настоящую свободу 3D-сканирования.
С комплектом для беспроводного подключения к компьютеру исключает необходимость использования каких-либо кабелей для питания прибора или передачи данных.
Возможность сканирования без меток.

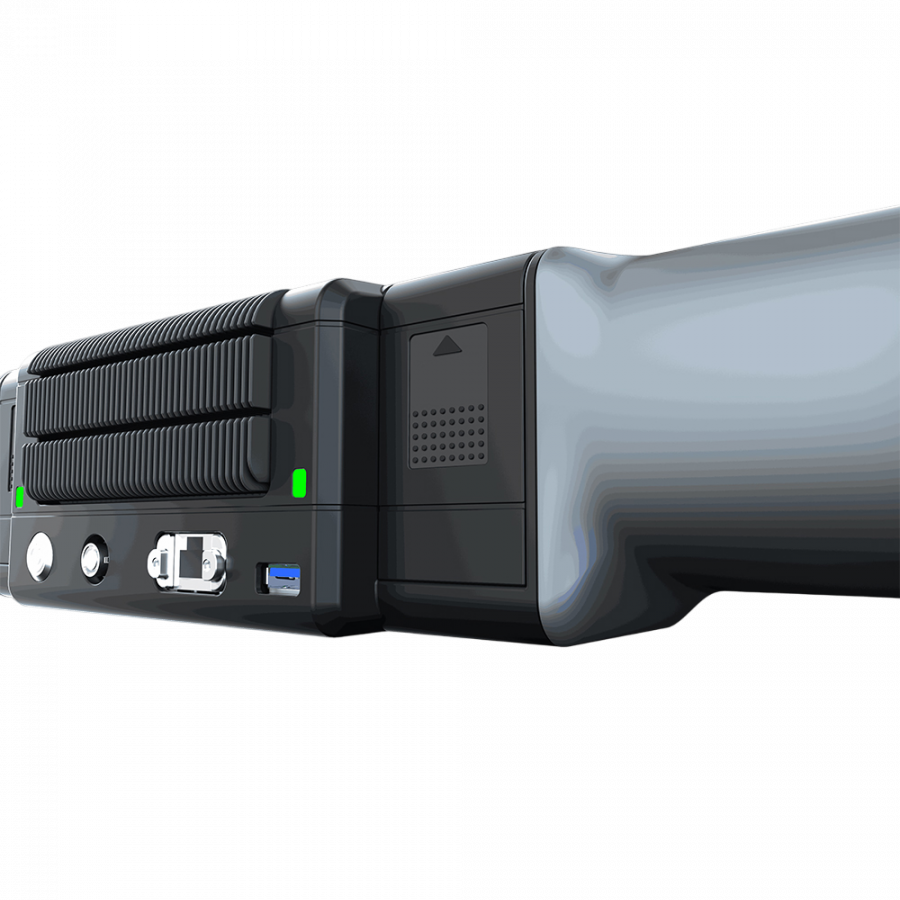

3D-сканер имеет встроенный мощный аккумулятор, а трекер комплектуется стандартными сменными батареями, обеспечивающими двойной цикл питания, что гарантирует непрерывную работу в течение длительного времени.
3D-сканер использует инновационную технологию Carbon Fiber Frame Integrated Molding (CFFIM) для обеспечения лёгкости конструкции и высокой прочности.
Сканер отличается высокой стабильностью, поскольку его структура устойчива и не подвержена температурным колебаниям.
Однократная калибровка обеспечивает стабильную работу в течение длительного периода.
Скорость сканирования до 4 900 000 точек в секунду позволяет мгновенно собирать облако точек, а область сканирования 500×600 мм оптимизирована для работы с малыми и средними объектами.
В режиме сканирования с высокой точностью сканер создаёт 7 синих параллельных лазерных линий и 1 синюю лазерную линию для сканирования глубоких отверстий, а в режиме быстрого сканирования – 17 синих лазерных крестов.
Оснащена мощными периферийными вычислительными модулями, что позволяет им обеспечивать быстрое и плавное сканирование с высокой частотой кадров 120 кадров в секунду.
При измерении деталей больших размеров трекер может повысить точность, используя встроенное инфракрасное сканирование больших площадей для поиска целей.
Опционально возможна комплектация портативным контактным зондом с повторяемостью до 0,025 мм в точке.
Система может работать в сочетании роботами манипуляторами для автоматизированных измерений и контроля, что позволяет использовать её для потоковых измерений на конвейерах.
Малые габариты, небольшой вес и простота использования позволяют проводить измерения продолжительное время без усталости для оператора.
Легко помещается в компактный защитный кейс, который входит в стандартный комплект поставки.
Система оптическая координатно-измерительная бесконтактная ЭлетТрак С (оптическая система слежения, ручной лазерный сканер)

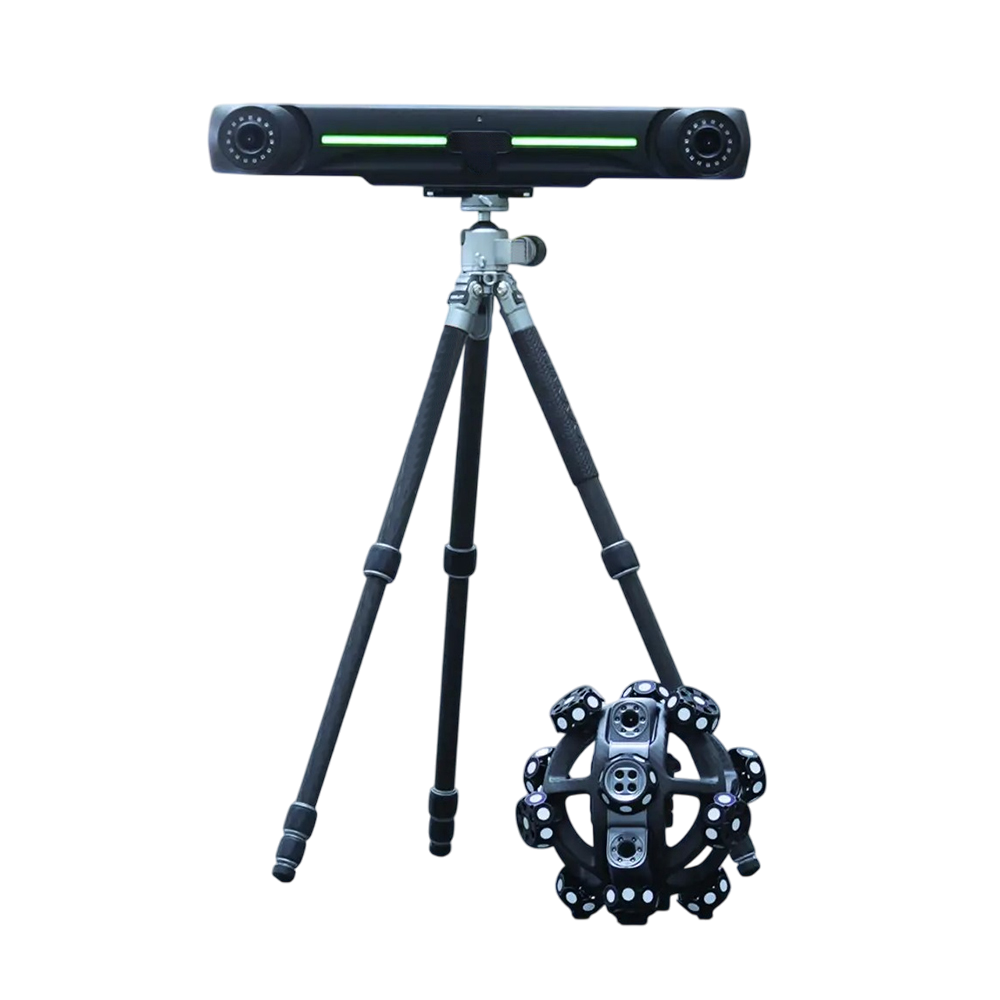

Штатив
Калибровочная плита
Калибровочный жезл
Контроллер
Комплект проводов для подключения к сети
Комплект проводов для подключения к компьютеру
Комплект рефлекторных меток
USB накопитель с ПО
Электронный ключ запуска ПО
Техническая документация (руководство по эксплуатации, паспорт)
Транспортировочный кейс.
Контактный зонд
Комплект для беспроводного подключения к компьютеру
Ноутбук
Комплект магнитных меток (маркеров)
Комплект рефлекторных меток.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.
Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.
Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
Скорость сбора данных достигает 4 900 000 измерений в секунду, а область сканирования имеет размер 500×600 мм. В стандартном режиме работы система создаёт 17 синих лазерных крестов, в режиме работы с высоким разрешением – 7 синих параллельных линий, в режиме сканирования отверстий – 1 синюю лазерную линию. Диапазон измерительного объёма составляет 10,4 м3 с пределом допускаемой абсолютной погрешности измерений ±0,064 мм.
Конструктивно система состоит из оптической системы слежения (трекер), ручного лазерного сканера и комплекта соединительных кабелей. По запросу систему можно доукомплектовать комплектом для беспроводного подключения к компьютеру по радиоканалу. Дополнительно система может комплектоваться беспроводным измерительным зондом для проведения контактных измерений. Одновременно с одним сканером могут работать до четырёх трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением.
Сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, зонда и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.
Система ЭлетТрак С опционально имеет возможность работы с контактным зондом с повторяемостью до 0,025 мм в точке. Благодаря уникальной архитектуре сканера и специальному методу крепления система совместима с различными типами роботов, что позволяет использовать её для автоматизированных измерений и контроля.
Оптическая координатно-измерительная система ЭлетТрак С применяется для высокоточных 3D-измерений объектов различного размера, в том числе для высокоточной оцифровки отдельных участков. Она применяется в контроле качества, обратном инжиниринге, 3D-печати и моделировании, проведении пусконаладочных работ, образовании и науке.
Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.
Особенности и преимущества
Комплектация
Стандартная комплектация:
Дополнительная комплектация (по запросу):
Дополнительная информация
Точность
±0,064 мм
Диапазон измерений
от 10 мм до 3631 мм
Программное обеспечение
TViewer
Масса, кг
1,3 (сканер) / 2,2 (трекер)
Габариты (Д×Ш×В), мм
238×203×230 (сканер) / 570×87×94 (трекер)
Страна производства
Россия
Метрологические и технические характеристики
| Характеристика | Значение |
| ЭлетТрак С | |
| Стандартный режим работы (синий диапазон спектра), количество линий | 17×17 |
| Режим сканирования отверстий (синий диапазон спектра), количество линий | 1 |
| Режим сканирования с высоким разрешением (синий диапазона спектра), количество линий | 7 |
| Режим работы с контактным зондом | есть, опционально |
| Повторяемость измерений контактным зондом, мм | 0,025 |
| Скорость измерений, измерений в секунду | 4 900 000 |
| Область сканирования (поле зрения), мм | до 500×600 |
| Оптимальное расстояние до объекта, мм | 300 |
| Глубина резкости, мм | 400 |
| Рекомендуемый размер измеряемого объекта, м | 0,1 - 4 |
|
Диапазон измерений линейных размеров при выборе режима измерений1), мм: 10,4 м3 |
10 - 3631 |
| Диапазон измерений линейных размеров при проведении измерений с устройством MSCAN, мм | 10 - 10000 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при выборе режима измерений, мм: 10,4 м3 |
±0,064 |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм | ±(0,044+0,012∙L1)) |
|
Габаритные размеры (Д×Ш×В), мм, не более: сканер трекер |
238×203×230 570×87×94 |
|
Масса, кг, не более: сканер трекер |
1,3 2,2 |
| Напряжение питания от источника постоянного тока, В | 24 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % |
-10~+40 0~90 |
| Лазерный класс | класс II (безопасный для глаз) |
| Режим интерфейса | USB 3.0 |
| Выходные форматы | stl, ply, obj, asc, lgs, txt, mk2, umk и др. |
| 1) L – длина объекта в метрах | |
