Система оптическая координатно-измерительная ЭлетТрак 550

Система оптическая координатно-измерительная бесконтактная ЭлетТрак 550 – это инновационная система, предназначенная для сканирования крупномасштабных объектов без использования маркеров. В ней используется передовая технология трёхмерного лазерного сканирования и высокоточное динамическое отслеживание с помощью оптического трекера, что обеспечивает быстрый и точный сбор данных. Система сочетает в себе простоту в использовании и передовые технологии, обеспечивая тем самым высокую производительность, метрологическую точность и надёжные результаты.

Имеет три режима сканирования. В режиме быстрого сканирования сканер создаёт 21 синий лазерный крест, в режиме сканирования с высокой точностью – 7 синих параллельных лазерных линий, а для сканирования глубоких отверстий используется 1 синяя лазерная линия. Сканер способен собирать данные об объекте со скоростью до 2 600 000 измерений в секунду, а предел допускаемой абсолютной погрешности измерений в объёме 10,4 м³ составляет всего ±0,060 мм. Достаточно большая область сканирования 500×600 мм специально адаптирована для работы с крупноформатными объектами.

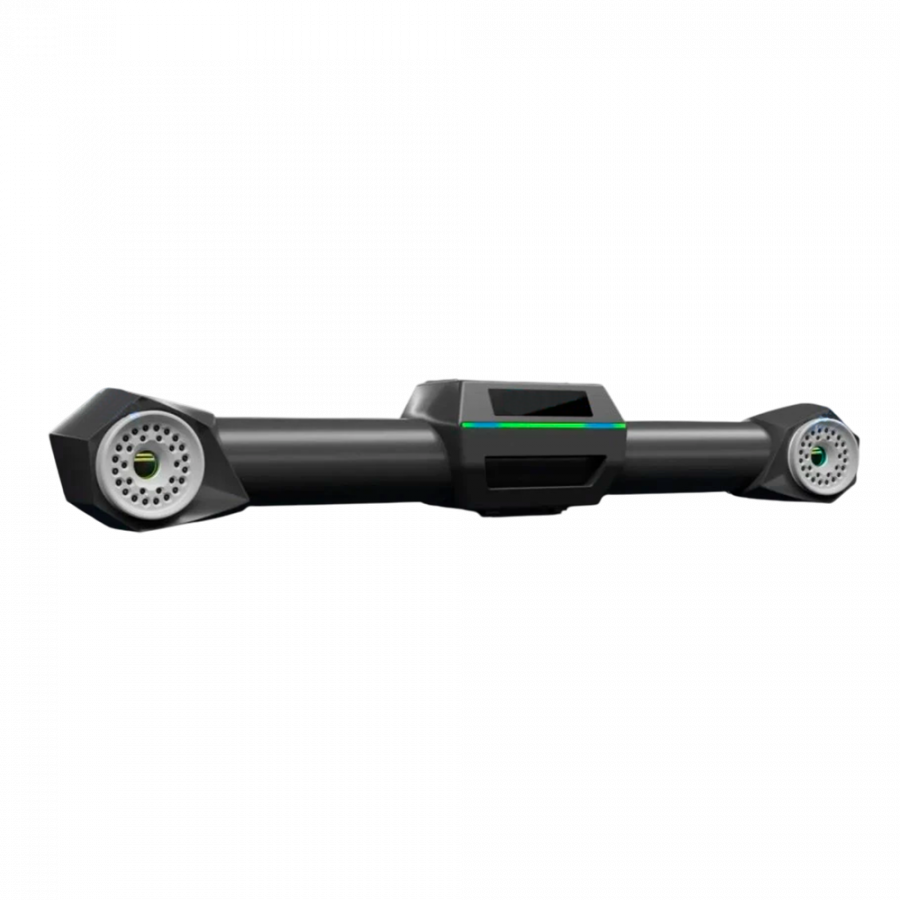

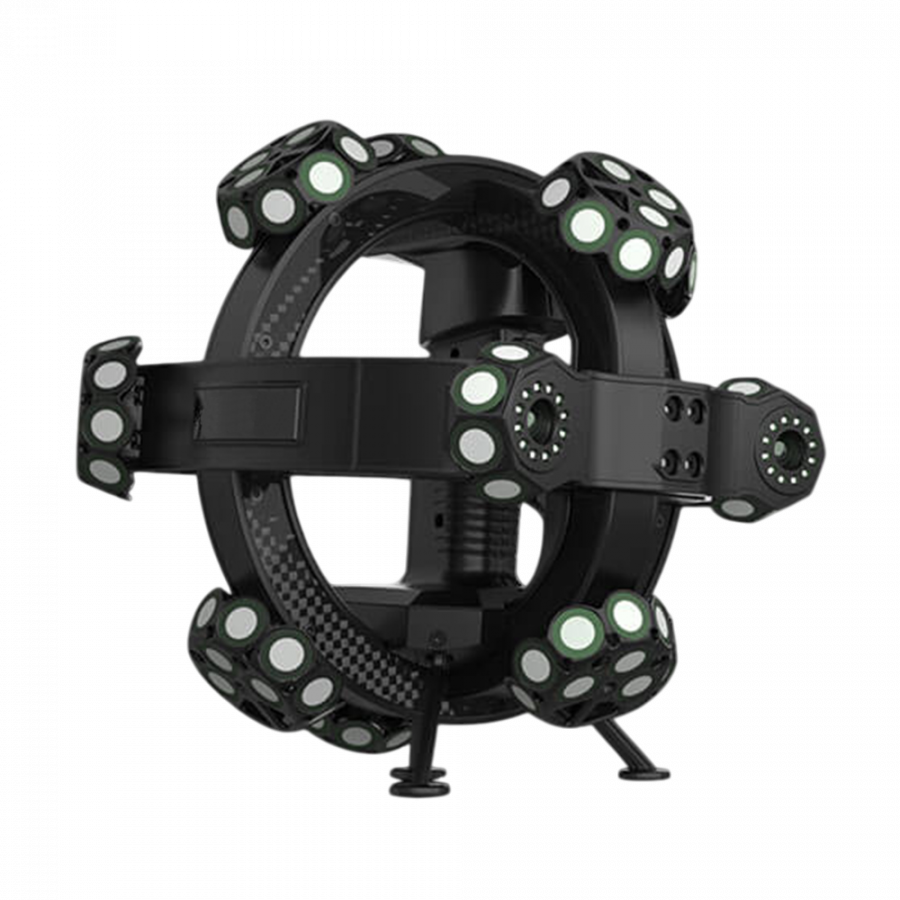

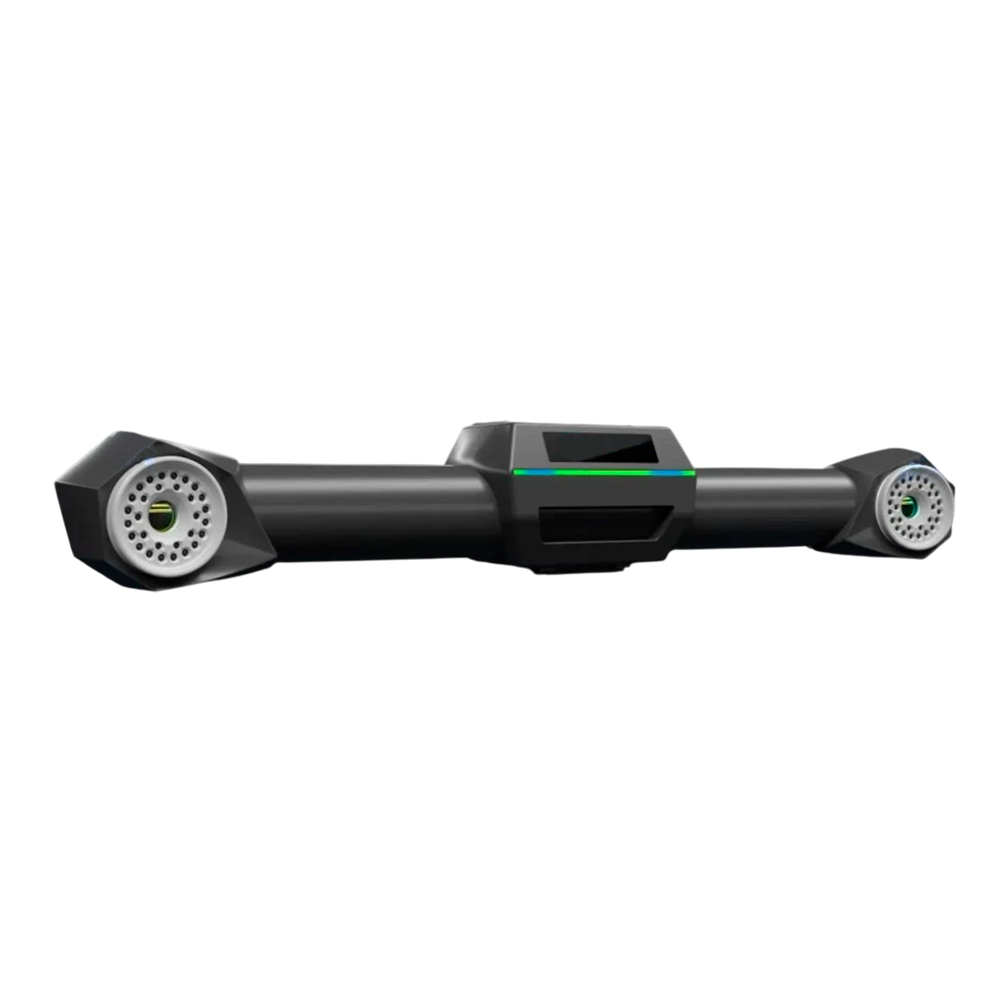

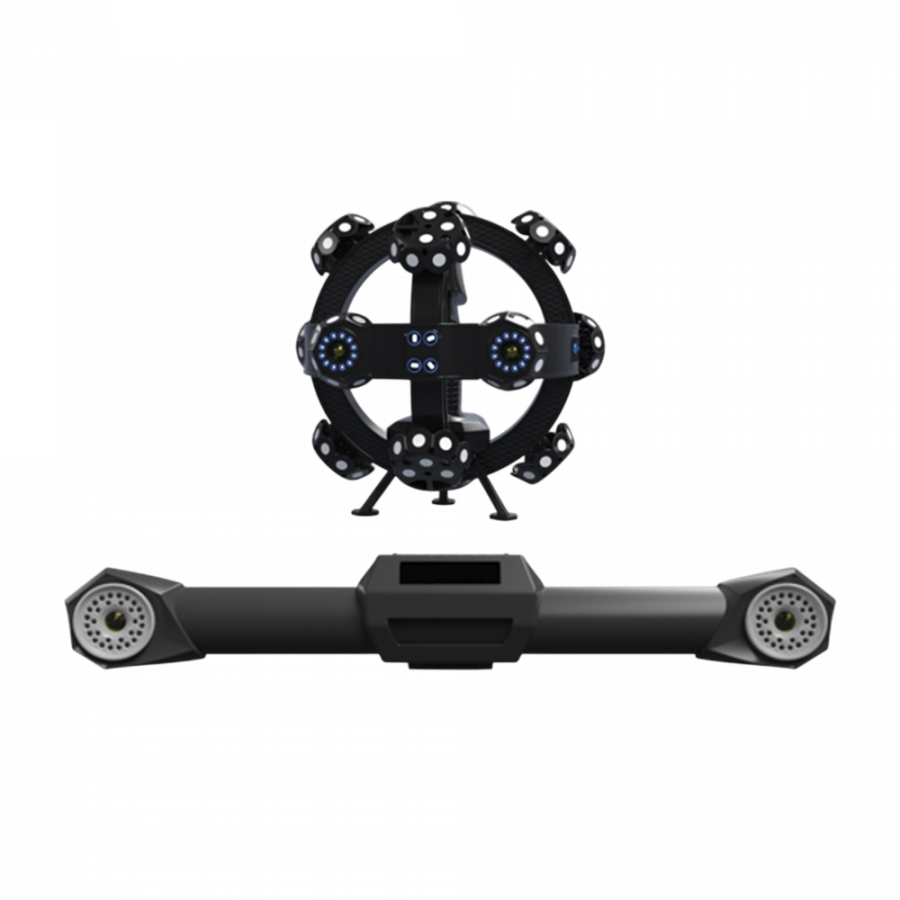

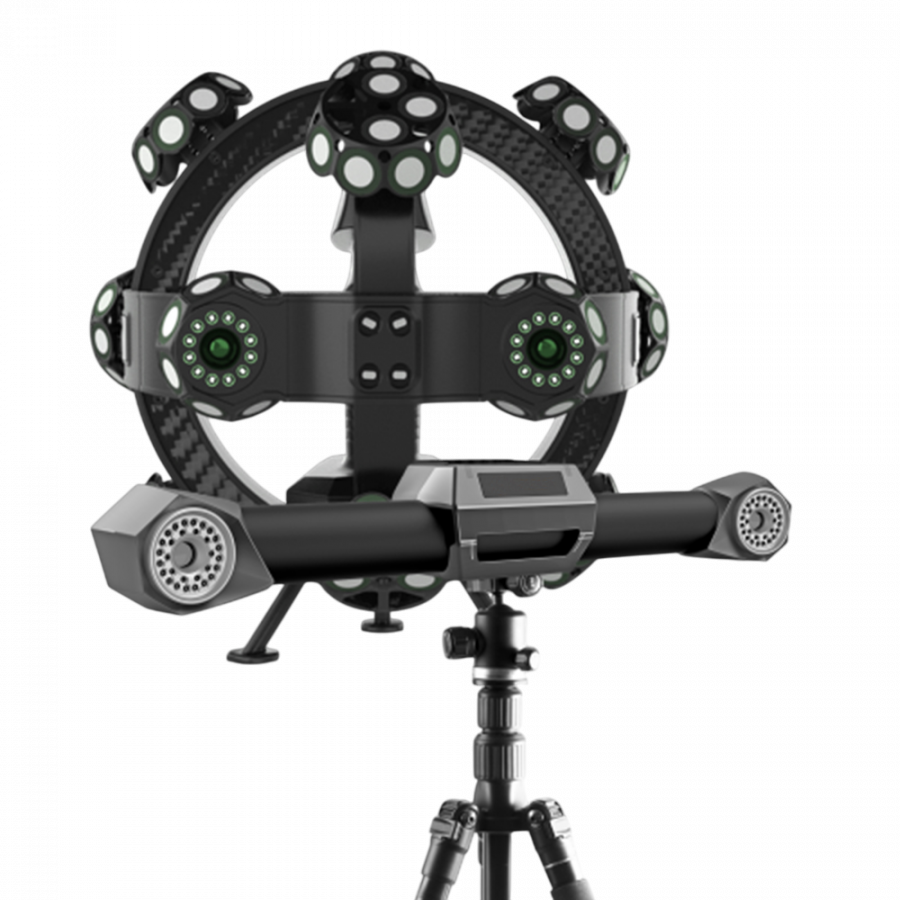

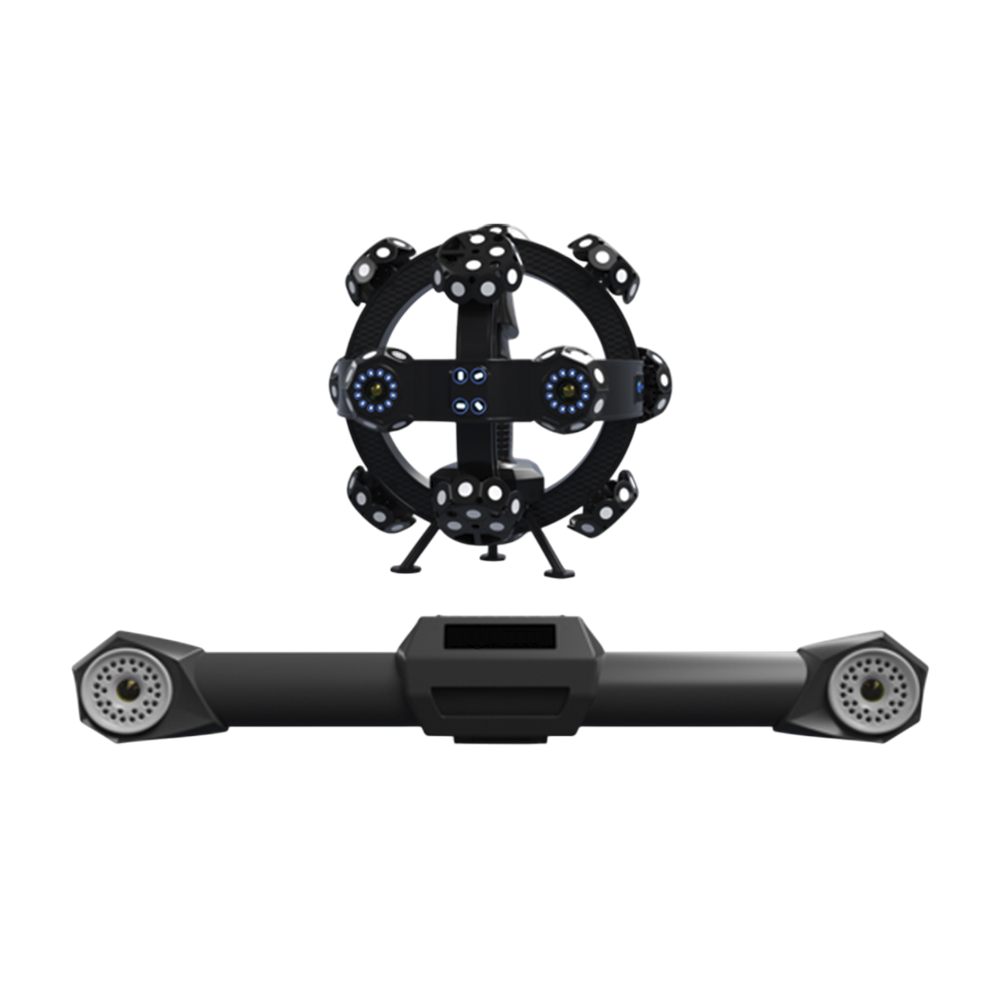

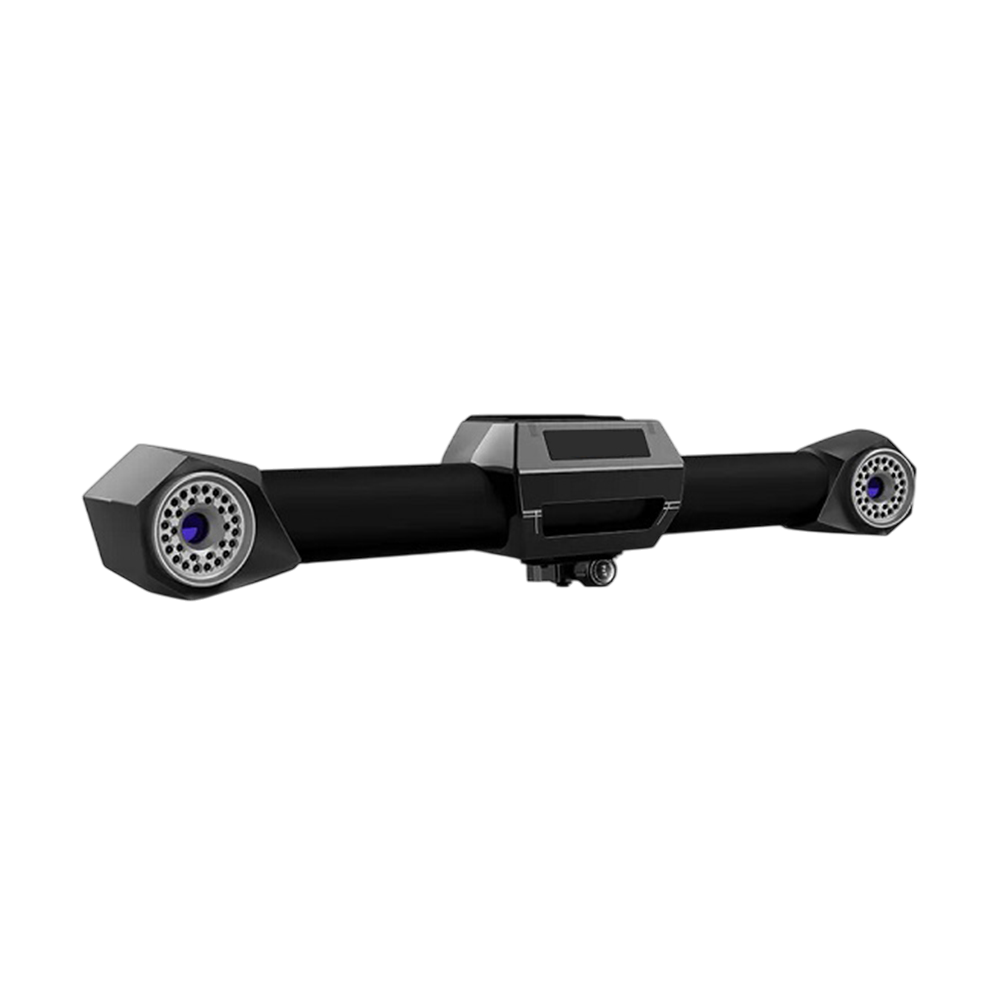

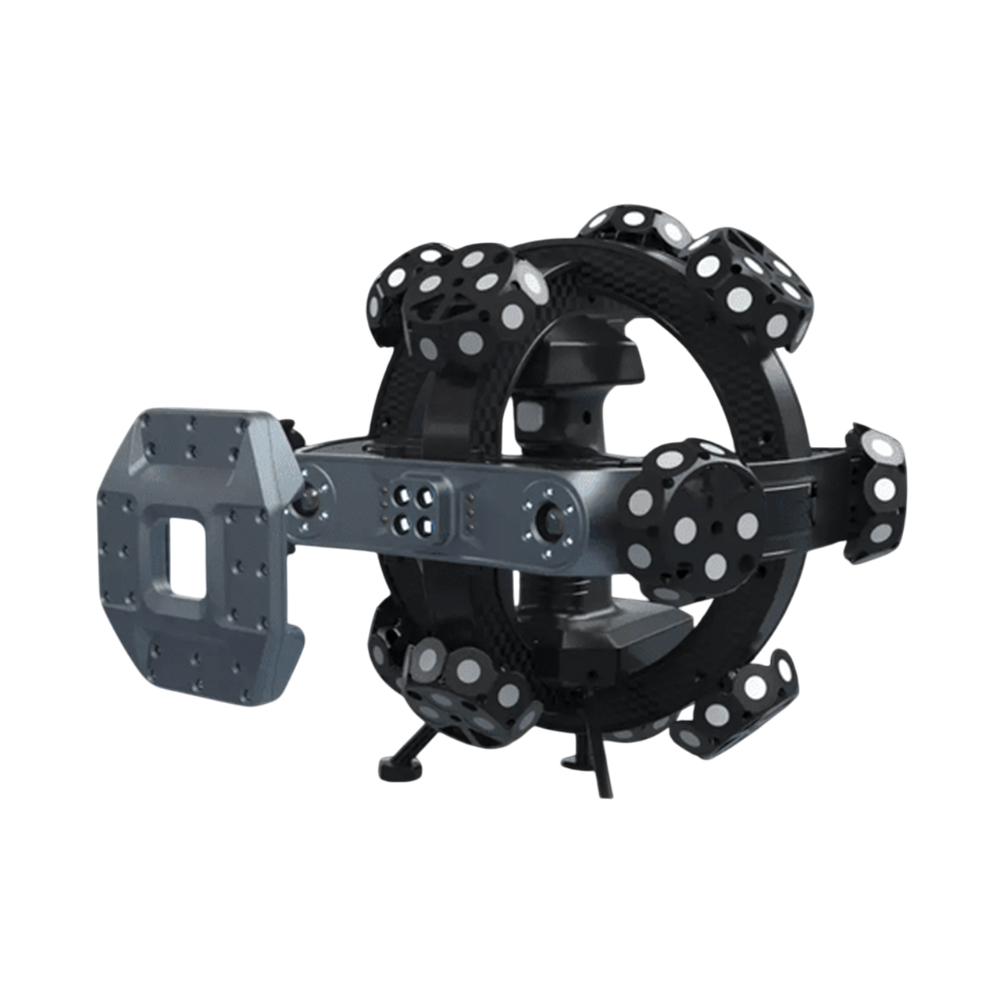

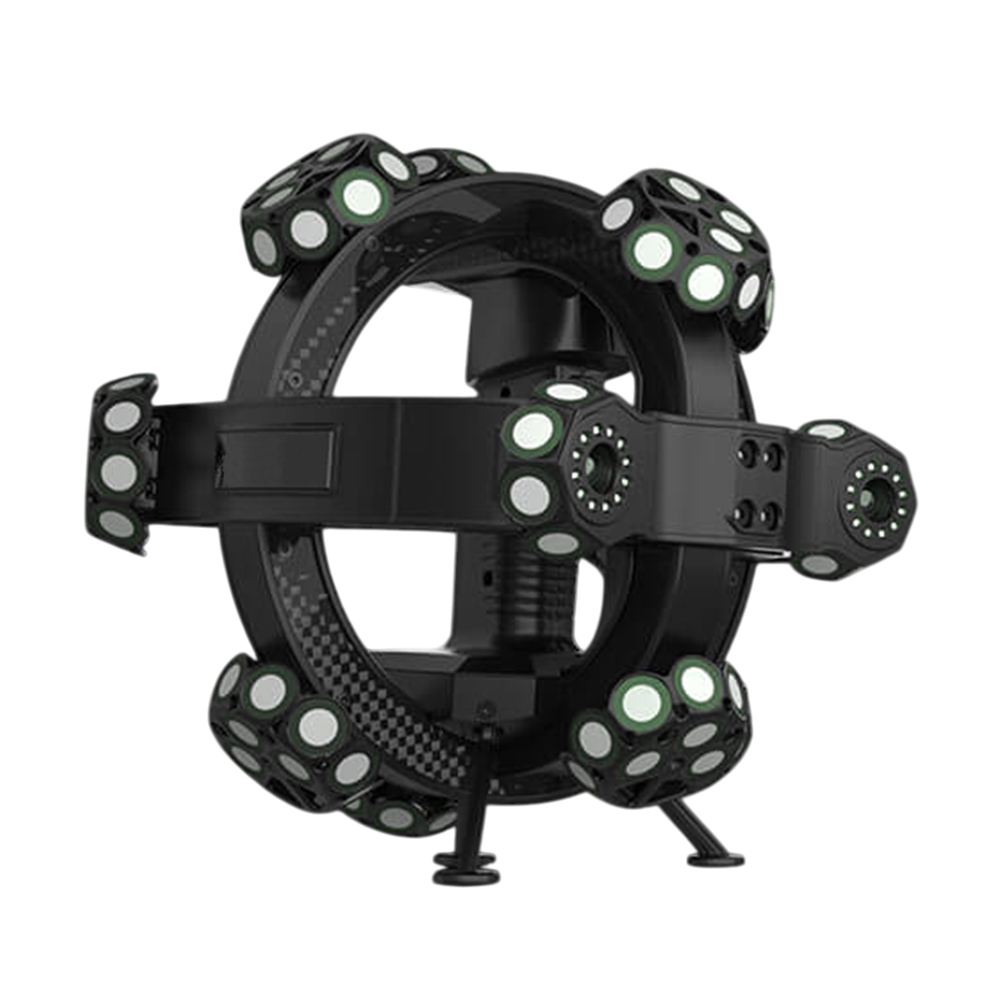

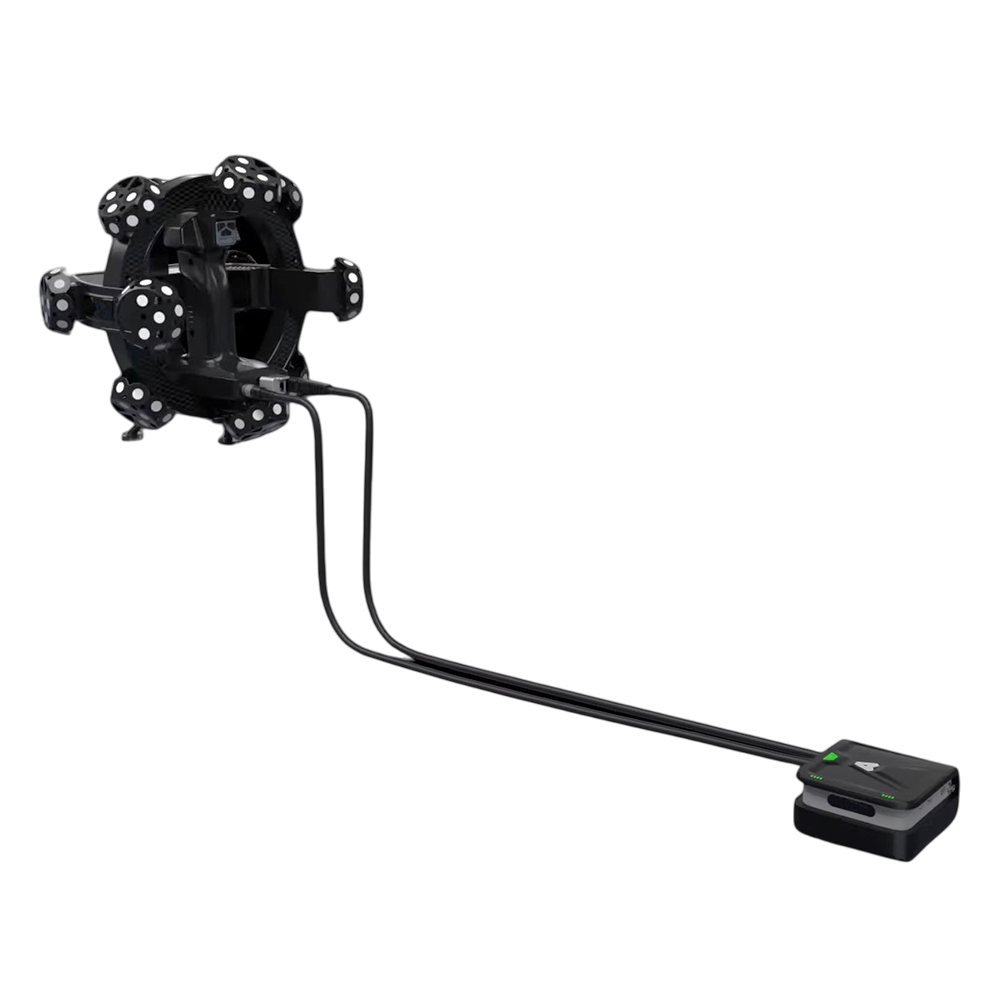

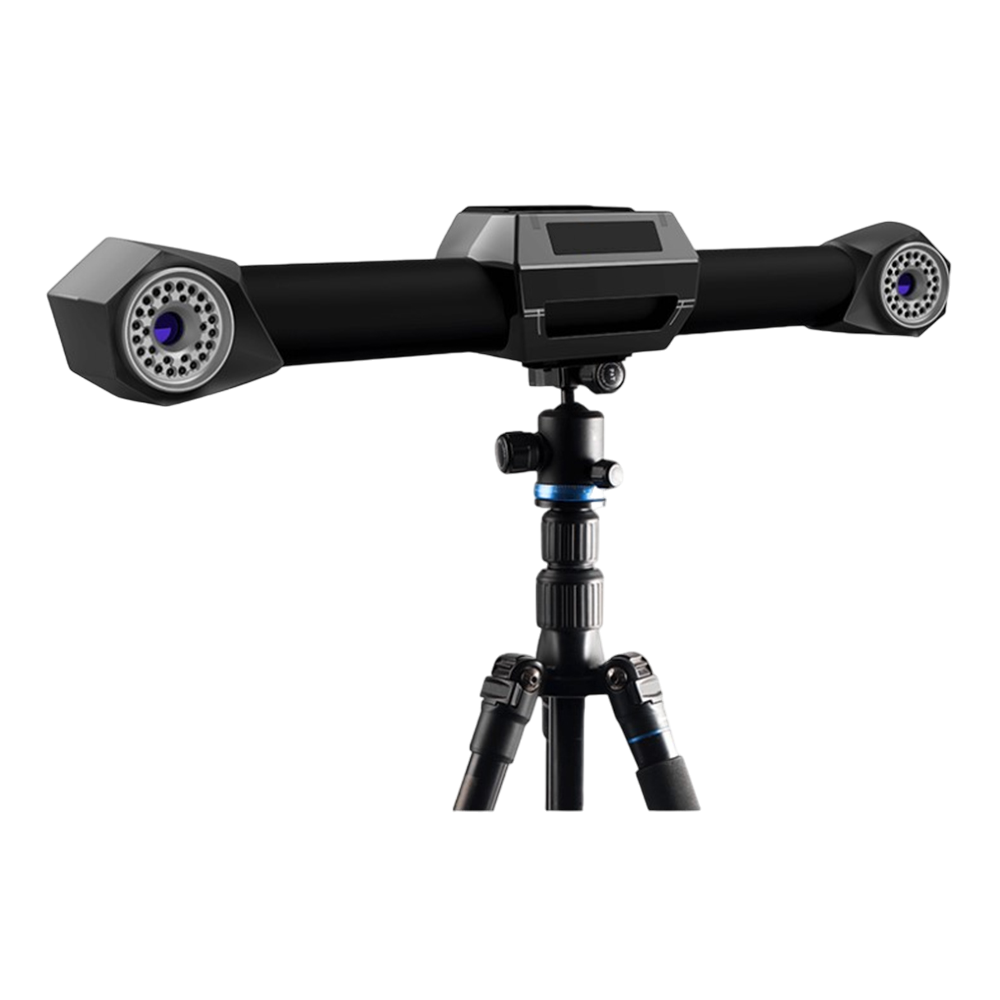

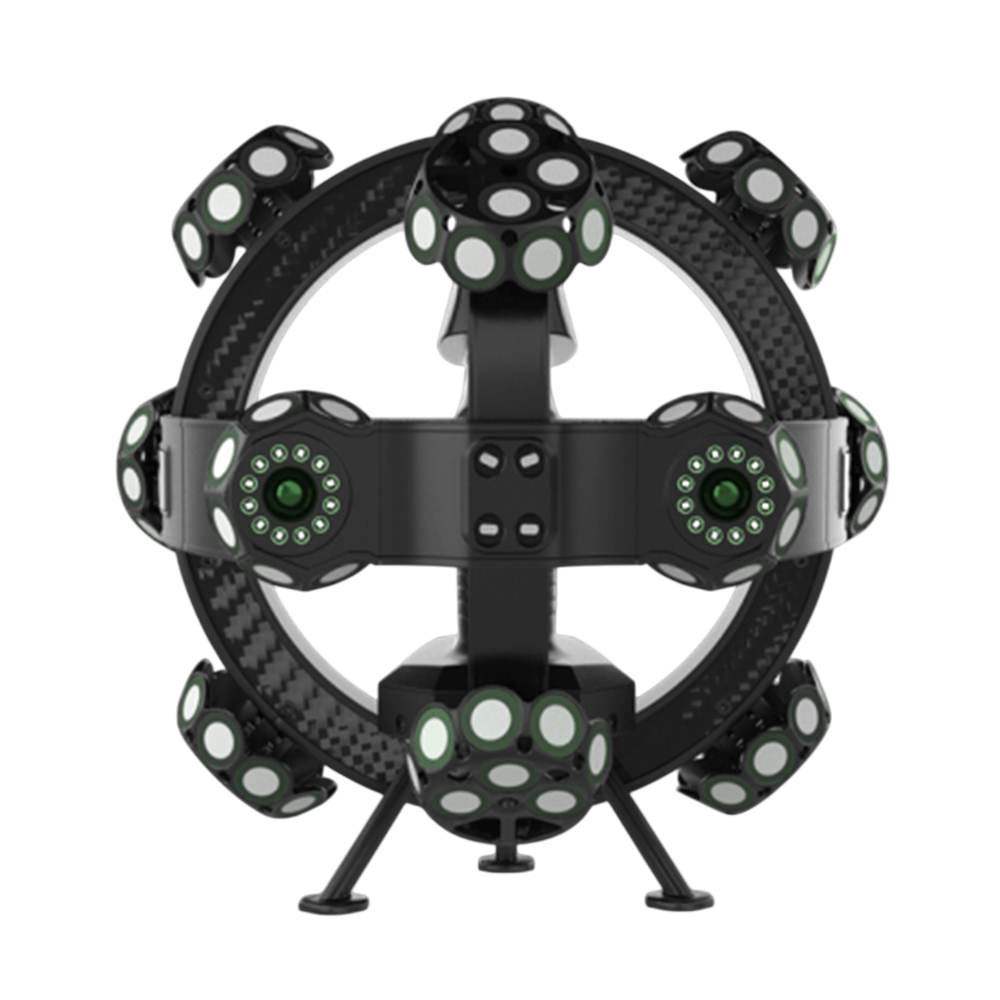

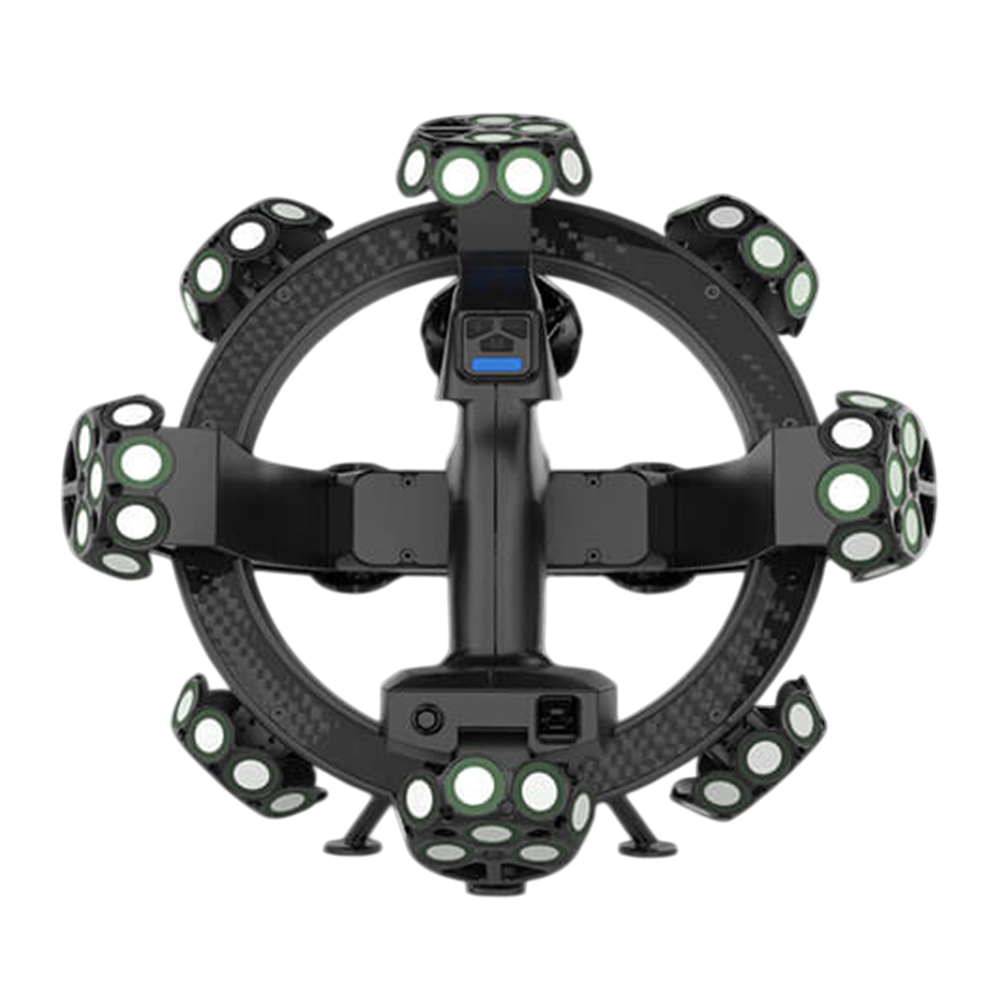

Конструктивно система состоит из оптической системы слежения (трекер) и ручного лазерного сканера (сканер). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов. Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн. Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.

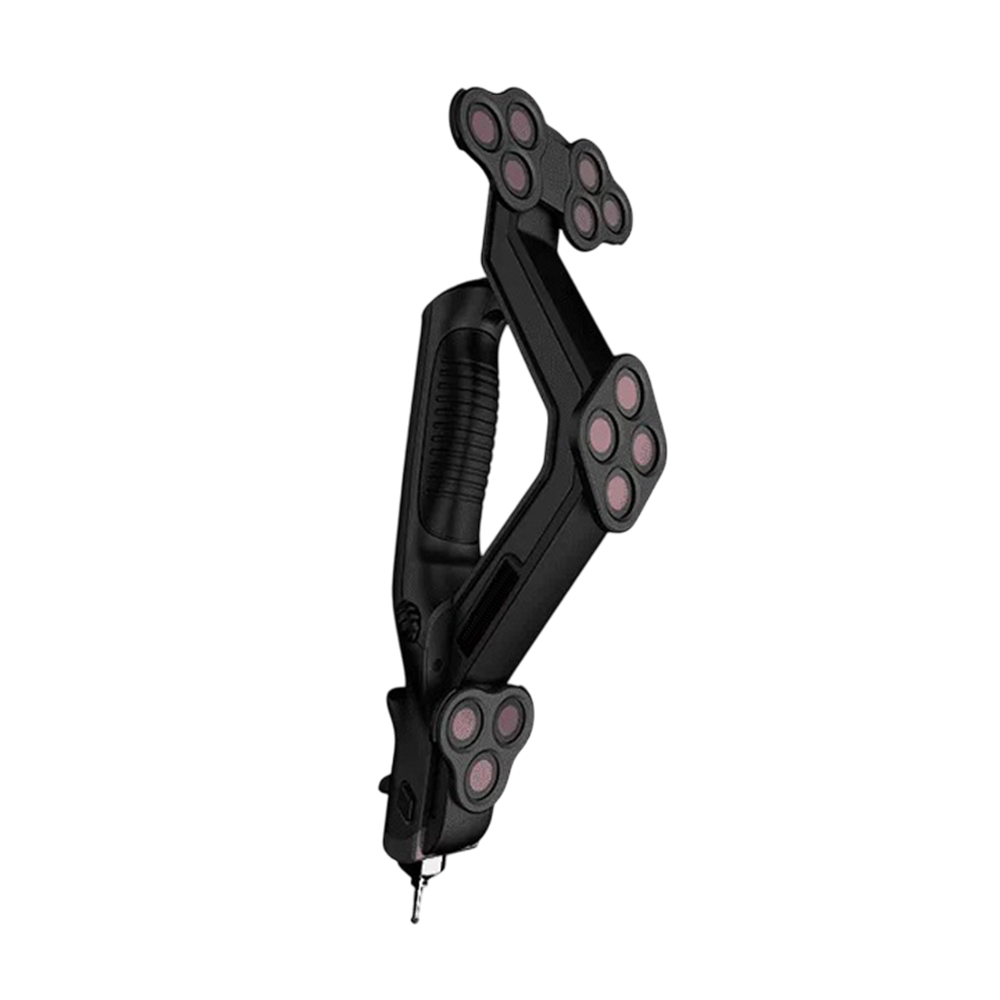

Система совместима с вспомогательным световым модулем для проверки кругов, канавок и отверстий штампованных деталей, контактным зондом с повторяемостью до 0,030 мм в точке, манипулятором робота или кобота для автоматизации контроля качества на производстве.

ЭлетТрак 550 показывает стабильные результаты в условиях вибрации и при перепадах температур и подходит для эффективного выполнения разных задач. Система может использоваться для контроля качества, разработки новых продуктов, реверс-инжиниринга, проведения потоковых измерений на конвейерах, научно-исследовательской деятельности в различных отраслях промышленности: автомобилестроении, аэрокосмической отрасли, судостроении, приборостроении, создании пресс-форм, энергетике и др.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

Система предназначена для решения широкого спектра задач по обратному проектированию, высокоточному контролю геометрии (качества), создания новых продуктов и т.д.

Измерения выполняются без необходимости наносить маркеры на объект контроля. Система отслеживает объект благодаря референсным меткам, расположенным вне зоны измерения (например, на столе), что ускоряет подготовку и защищает изделие от повреждений.

Позволяет объединить в одной системе контактные и бесконтактные измерения, включая контроль скрытых геометрий (отверстия, пазы, внутренние элементы).

Опционально возможна комплектация портативной координатно-измерительной машиной (беспроводной КИМ) с повторяемостью до 0,030 мм в точке.

Эффективно работает с поверхностями любого типа: чёрными, блестящими, глянцевыми, металлическими и окрашенными – без нанесения матирующего слоя.

Показывает стабильный результат измерений в условиях вибрации и при перепадах температур.

Скорость сканирования до 2 600 000 точек в секунду позволяет быстро собирать облако точек даже с крупных объектов.

Область сканирования 500х600 мм специально адаптирована для работы с крупноформатными объектами.

В режиме сканирования с высокой точностью сканер создаёт 7 синих параллельных лазерных линий и 1 синюю лазерную линию для сканирования глубоких отверстий, а в режиме быстрого сканирования – 21 синий лазерный крест.

Можно использовать в паре с вспомогательным световым модулем для проверки окружностей, канавок и обработанных отверстий штампованных деталей.

Система может работать в сочетании роботами манипуляторами для автоматизированных измерений и контроля, что позволяет использовать её для потоковых измерений на конвейерах.

Возможно внедрение в роботизированные ячейки и контрольные станции для inline-проверки изделий в производственном цикле.

Поддерживает работу с популярными метрологическими и инженерными программами: Geomagic Control X, PolyWorks, VXelements, SolidWorks, CATIA, NX (Siemens), GOM Inspect.

Лёгкая, эргономичная конструкция, прочный кейс и быстрое развёртывание позволяют использовать оборудование как в цеху, так и на выезде.

Интуитивный интерфейс и быстрое обучение, удобная система настройки, русифицированный интерфейс и высокая автоматизация процессов позволяют быстро вводить специалистов в работу.

Комплектация

Стандартная комплектация:

Система оптическая координатно-измерительная бесконтактная ЭлетТрак 550 (оптическая система слежения, ручной лазерный сканер)

Штатив

Калибровочная плита

Калибровочный жезл

Контроллер

Комплект проводов для подключения к сети

Комплект проводов для подключения к компьютеру

Комплект магнитных меток (маркеров)

Комплект рефлекторных меток

USB накопитель с ПО

Электронный ключ запуска ПО

Техническая документация (руководство по эксплуатации, паспорт)

Транспортировочный кейс.

Дополнительная комплектация (по запросу):

Контактный зонд.

Ноутбук

Комплект магнитных меток (маркеров)

Комплект рефлекторных меток.

Дополнительная информация

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

ООО «Новотекс Системс» осуществляет сервисное обслуживание в течении гарантийного и постгарантийного периода, а также обеспечивает проведение первичной метрологической поверки.

Собственный склад запасных частей и дополнительного оборудования, что позволяет оказывать оперативную доставку и поддержку клиента.

Доставка и комплектность оборудования контролируется 4-мя отделами (продаж, логистики, сервисный, финансовый) ООО «Новотекс Системс».
