05.06.2021
Контроль магистральных трубопроводов для транспортировки газа с применением одновременно метода TOFD (дифракционно-временного метода) и метода головных волн (Сreeping Wave).
Предприятие
Предприятие нефтегазовой промышленности
Адрес
350020, Российская Федерация, Краснодарский край, г. Краснодар
Сфера деятельности
Строительство магистральных газопроводов, компрессорных станций, мотороремонтный завод, завод металлоконструкций, учебный центр
Дата поставки
05.06.2021
Поставленное оборудование
Оборудование для неразрушающего контроля:
Ультразвуковые дефектоскопы SUPOR и Smartor внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 72955-18.
Основные характеристики поставленного оборудования

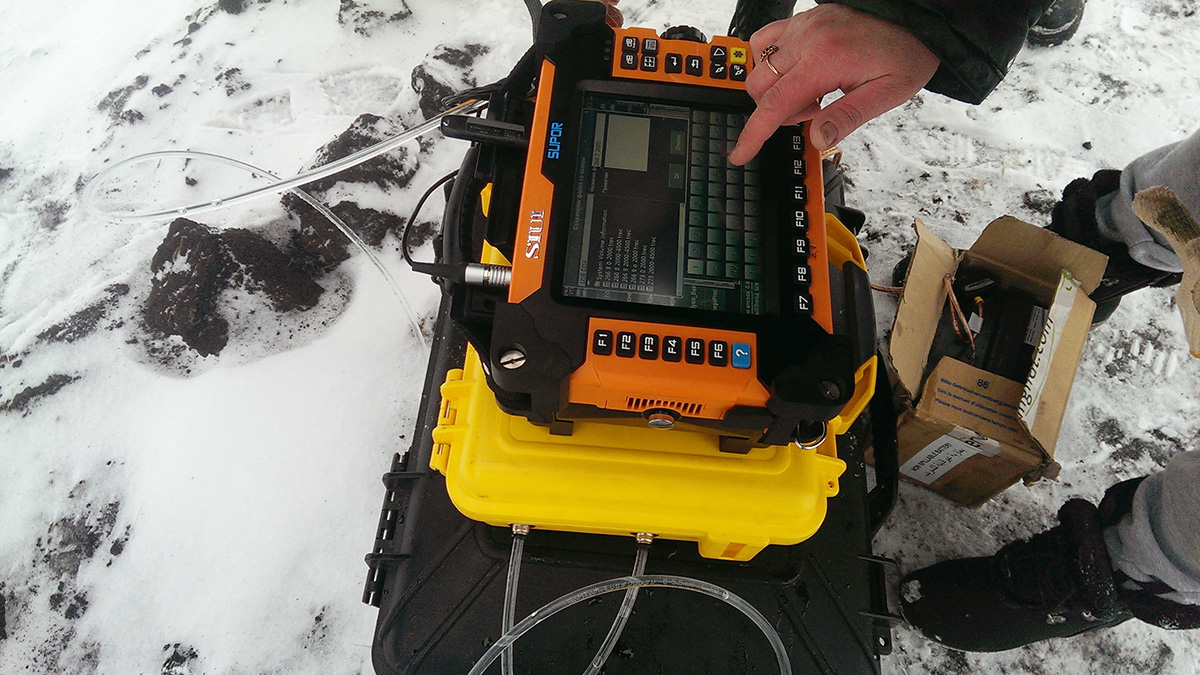

Установка для механизированного ультразвукового контроля MSCAN-SUPOR
Ультразвуковой дефектоскоп и толщиномер Smartor
| Характеристика | Значение |
| MSCAN-SUPOR | |
| Диапазоны рабочих частот (поддиапазоны), МГц | 0,5~20 |
| Напряжение, В | 50~505 |
|
Дисплей: диагональ, дюймы размер, пикселей |
8,4 800×600 |
| Класс защиты | IP54 |
| Масса (с тележкой), кг | 30 |
| Габаритные размеры (Д×Ш×В), мм | 900×600×550 |
| Время работы от аккумулятора, ч | ≥4 |
| Характеристика | Значение |
| Smartor | |
| Диапазоны рабочих частот (поддиапазоны), МГц | 0,5~20 (-3 дБ) |
| Напряжение, В | 50~350 |
|
Дисплей: диагональ, дюймы размер, пикселей |
5,7 640×480 |
| Класс защиты | IP66 |
| Масса (с батареей), кг | 0,9 |
| Габаритные размеры (Д×Ш×В), мм | 198×128×52 |
| Время работы от аккумулятора, ч | ≥8 |
Задачи, которые решает оборудование

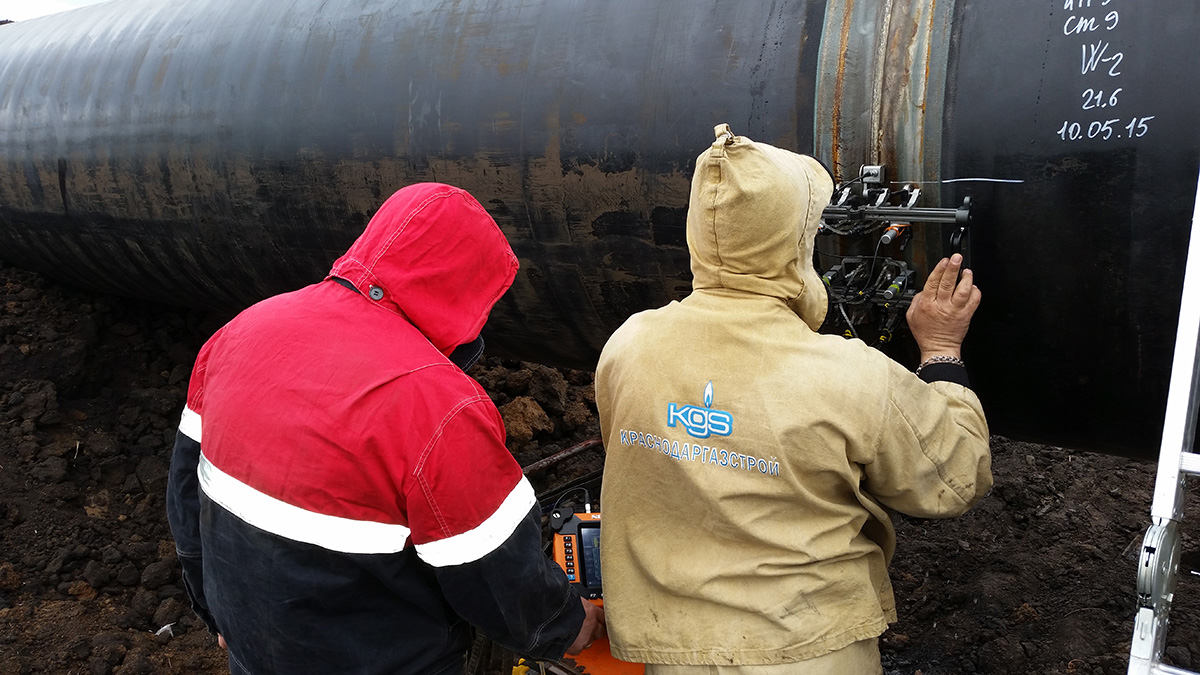

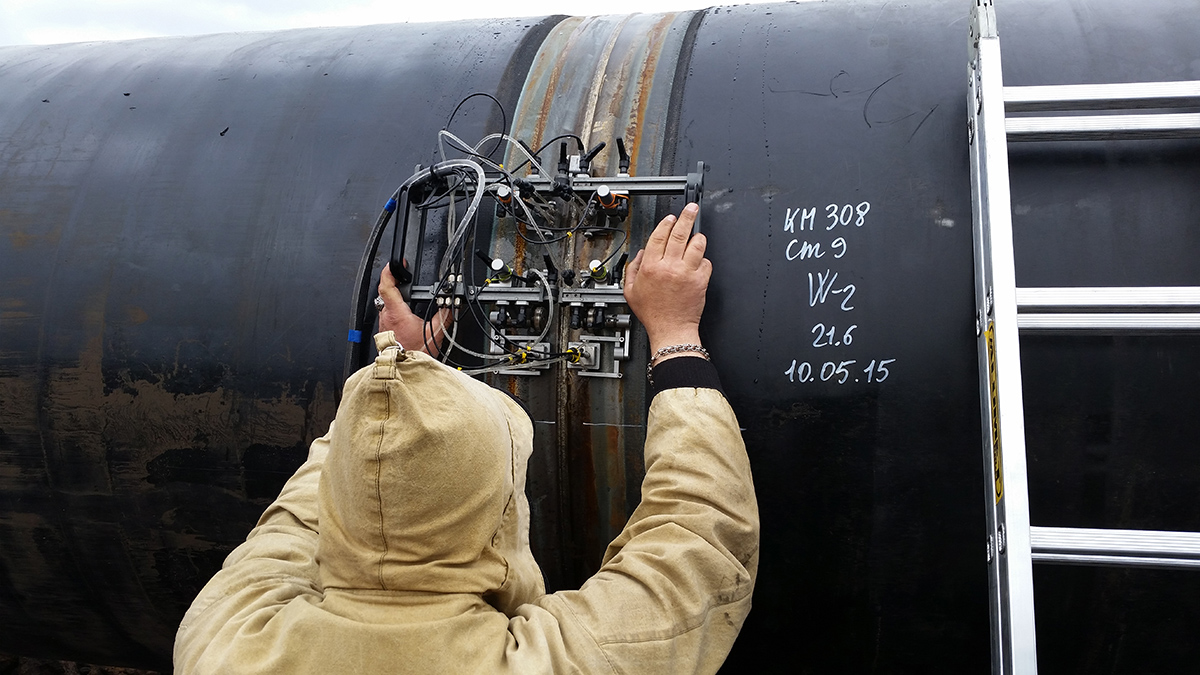

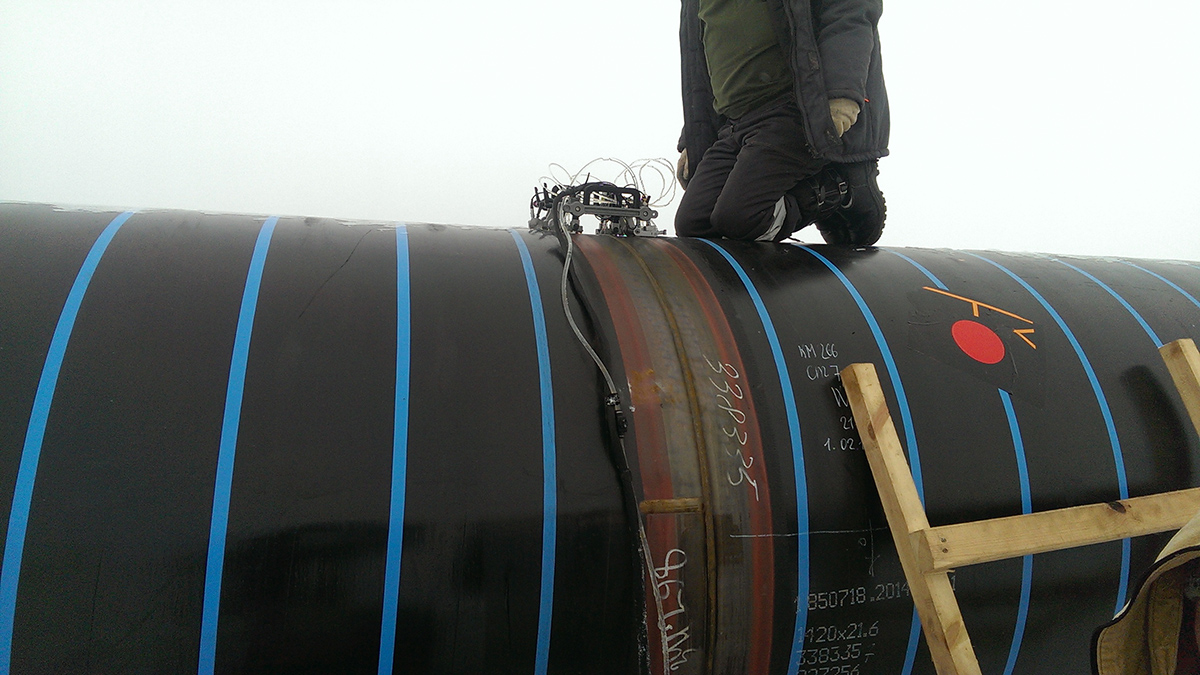

Применение одновременно метода TOFD (дифракционно-временного метода) и метода головных волн (Сreeping Wave) для механизированного ультразвукового контроля кольцевых стыковых сварных соединений сухопутных участков магистральных трубопроводов с толщиной стенки от 10 до 38 мм и диаметром труб от 500 до 1420 мм, где сварное соединение и основной металл, изготовлены из низколегированной углеродистой стали класса прочности К60 (X70) с одновременной записью результатов по 4 каналам.
Оборудование значительно увеличивает скорость контроля и обеспечивает высокую точность и достоверность результатов, а полученная полноценная информация о качестве сварных соединений позволяет оперативно вносить корректировки в сварочный процесс. Имеется возможность создания протоколов и отчётных документов по результатам контроля в цифровом формате.
Выполнение работ осуществляется в соответствии c нормами «Временные требования к организации сварочно-монтажных работ, применяемым технологиям сварки, неразрушающему контролю качества сварных соединений и оснащенности подрядных организаций при строительстве, реконструкции и капитальном ремонте магистральных газопроводов ОАО «Газпром»», «Нормы оценки качества кольцевых сварных соединений магистральных газопроводов при применении средств автоматизированного и механизированного ультразвукового контроля для строящихся магистральных газопроводов».

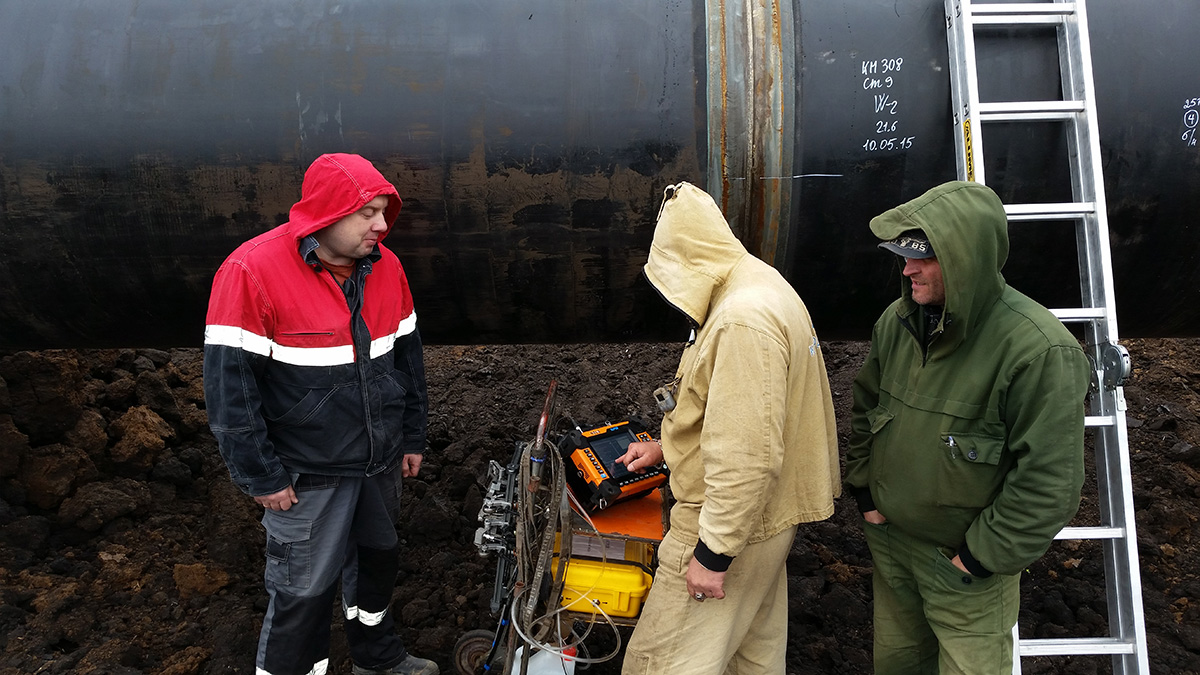

Фотогалерея
