Измерение отверстия одним касанием при диаметре щупа больше диаметра отверстия в ПО PolyWorks

В современных измерительных процессах всё большее значение приобретает производительность координатно-измерительных машин, особенно в условиях серийного и потокового производства. Одной из задач, напрямую влияющих на время измерения, является контроль отверстий, количество которых в детали может достигать десятков и даже сотен.

ООО «Новотекс Системс» имеет большой опыт предоставления решений на базе координатно-измерительных машин собственного производства серии Мастер. Данные машины внесены в Государственный реестр средств измерений Российской Федерации - Регистрационный № 90169-23.

Принцип измерения

На видео показан метод измерения отверстий путём единичного касания кромки отверстия. В отличие от классического подхода, при котором окружность строится минимум по трём точкам, в данном случае используется всего одно касание.


Несмотря на принцип, результат измерения включает фактический диаметр отверстия и координаты центра отверстия. Данный результат достигается за счёт использования математической модели и геометрических зависимостей, реализованных в программном обеспечении PolyWorks.

Роль ограничивающей плоскости

Обязательным условием корректного применения метода является наличие ограничивающей плоскости у отверстия. Процесс измерения включает следующие этапы:
1. В измерительной программе задаётся ограничивающая плоскость, как правило, опорная поверхность детали.

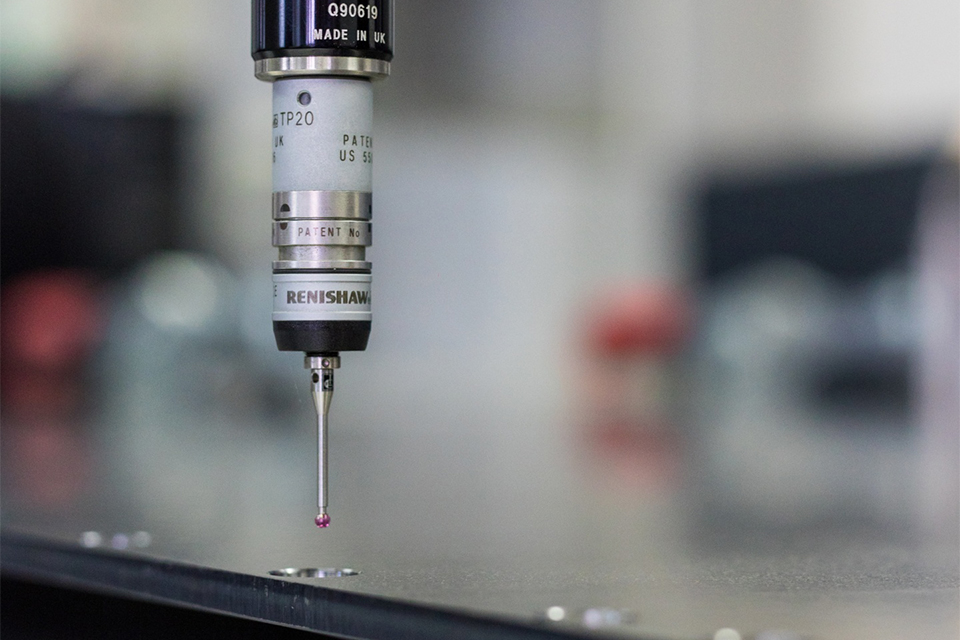

2. Выполняется единичное касание кромки отверстия щупом, диаметр которого больше диаметра отверстия.
3. По глубине погружения щупа относительно заданной плоскости программа рассчитывает диаметр отверстия и координаты его центра.
Таким образом, измерение выполняется без непосредственного ввода щупа внутрь отверстия и без построения окружности по нескольким точкам.

Преимущества метода

Основным преимуществом метода является существенное сокращение времени измерения. Что особенно важно при контроле деталей с большим количеством отверстий. Применение измерения одним касанием позволяет:

уменьшить количество точек измерения;

сократить перемещения измерительной головки;

снизить общее время измерительного цикла.

В условиях серийного и потокового производства данный подход обеспечивает кратное увеличение пропускной способности координатно-измерительной машины и более эффективное использование её рабочего времени.

Области эффективного применения

Метод измерения отверстий одним касанием целесообразно применять в следующих случаях:

серийное и массовое производство;

детали с большим количеством однотипных отверстий;

автоматизированные измерительные программы;

задачи, в которых приоритетом является скорость и повторяемость измерений.

При этом следует учитывать, что данный метод предназначен для определения диаметра и положения отверстия и не заменяет классические методы в задачах анализа формы или овальности.

Измерение отверстий одним касанием при диаметре щупа больше диаметра отверстия является эффективным инструментом повышения производительности измерительного процесса. При правильной настройке ограничивающей плоскости и корректной реализации в PolyWorks данный подход позволяет сократить время измерения в несколько раз без потери функциональности в рамках поставленной задачи. Метод особенно востребован на производствах с большим объёмом однотипных измерений, где время цикла напрямую влияет на общую эффективность работы измерительного оборудования.
